SolidWorks实例练习.pdf

发布时间：2022-06-01 发布人：admin 分类：说明书 资料大小：1.98M 资料格式：pdf 举报 版权申诉
第1页 / 共37页
第2页 / 共37页
第3页 / 共37页
第4页 / 共37页
第5页 / 共37页
第6页 / 共37页
第7页 / 共37页
第8页 / 共37页
资料共37页，剩余部分请下载后查看

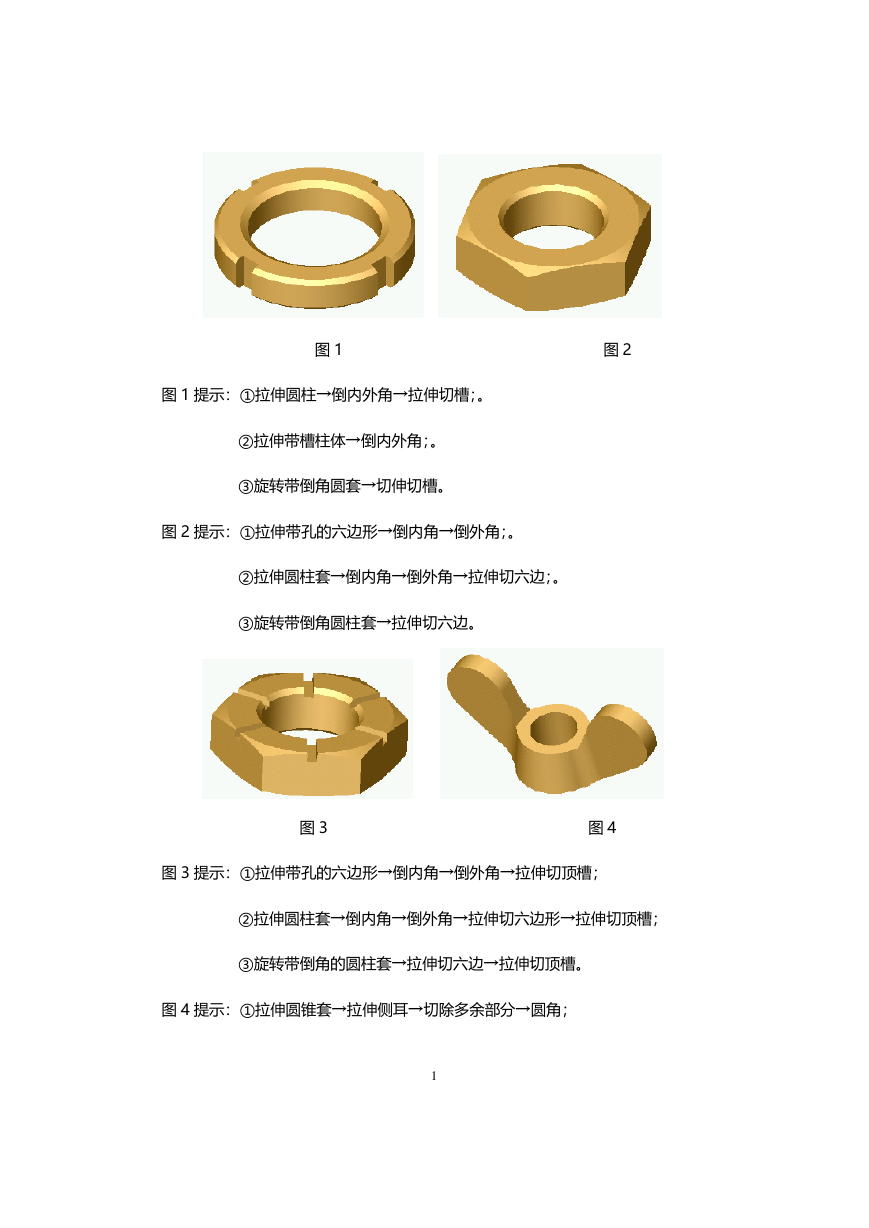

    图 1 图 2 图 1 提示：①拉伸圆柱→倒内外角→拉伸切槽；。 ②拉伸带槽柱体→倒内外角；。 ③旋转带倒角圆套→切伸切槽。 图 2 提示：①拉伸带孔的六边形→倒内角→倒外角；。 ②拉伸圆柱套→倒内角→倒外角→拉伸切六边；。 ③旋转带倒角圆柱套→拉伸切六边。 图 3 图 4 图 3 提示：①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽； ②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽； ③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。 图 4 提示：①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角； 1

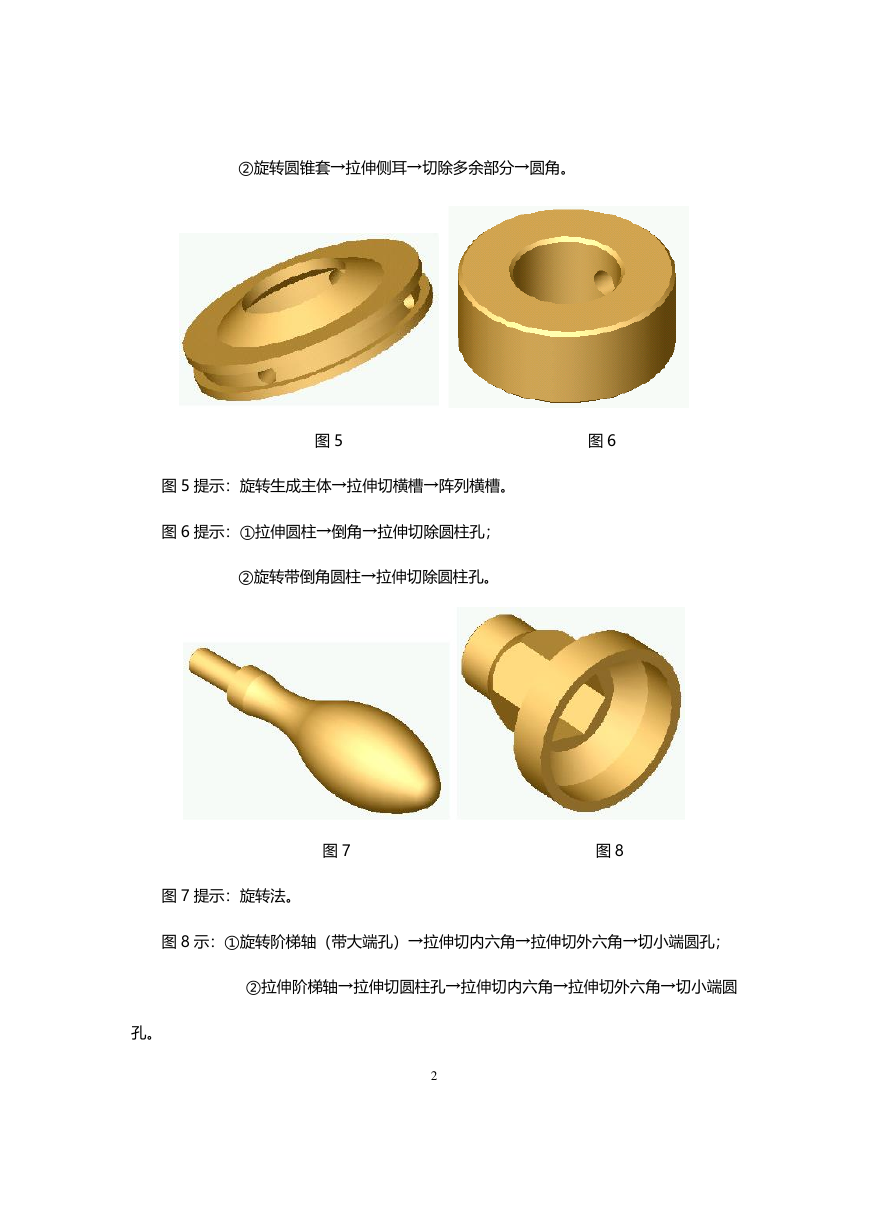

    ②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。 图 5 图 6 图 5 提示：旋转生成主体→拉伸切横槽→阵列横槽。 图 6 提示：①拉伸圆柱→倒角→拉伸切除圆柱孔； ②旋转带倒角圆柱→拉伸切除圆柱孔。 图 7 图 8 图 7 提示：旋转法。 图 8 示：①旋转阶梯轴（带大端孔）→拉伸切内六角→拉伸切外六角→切小端圆孔； ②拉伸阶梯轴→拉伸切圆柱孔→拉伸切内六角→拉伸切外六角→切小端圆 孔。 2
    图 9 图 10 图 9 提示：①旋转带球阶梯轴→拉伸切中孔→拉伸切横孔→拉伸切球部槽。 图 10 提示：①旋转法。 图 11 图 12 图 11 示：旋转生成轮主体→拉伸切轮幅→拉伸切键槽。 图 12 提示：旋转主体→切除拉伸孔→切除拉伸槽。 3

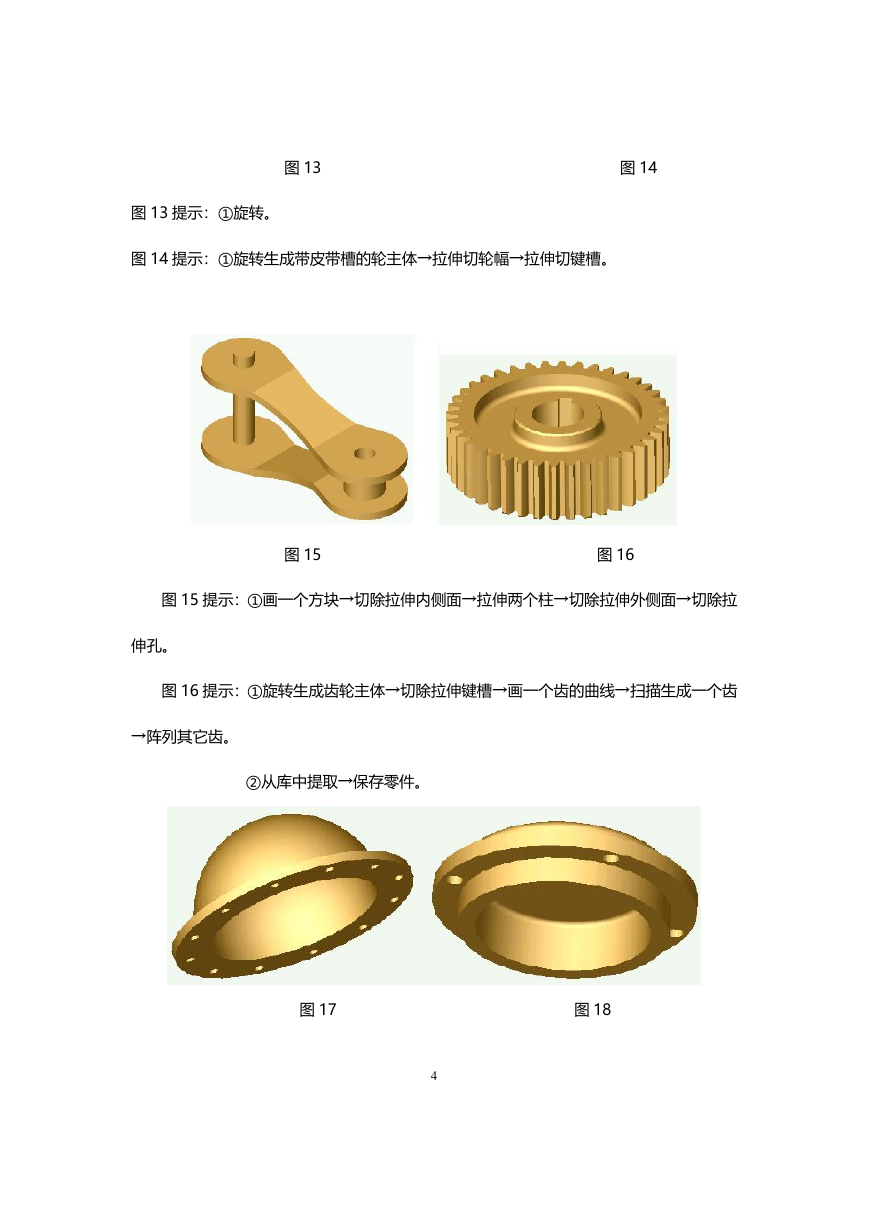

    图 13 图 14 图 13 提示：①旋转。 图 14 提示：①旋转生成带皮带槽的轮主体→拉伸切轮幅→拉伸切键槽。 图 15 图 16 图 15 提示：①画一个方块→切除拉伸内侧面→拉伸两个柱→切除拉伸外侧面→切除拉 伸孔。 图 16 提示：①旋转生成齿轮主体→切除拉伸键槽→画一个齿的曲线→扫描生成一个齿 →阵列其它齿。 ②从库中提取→保存零件。 图 17 图 18 4

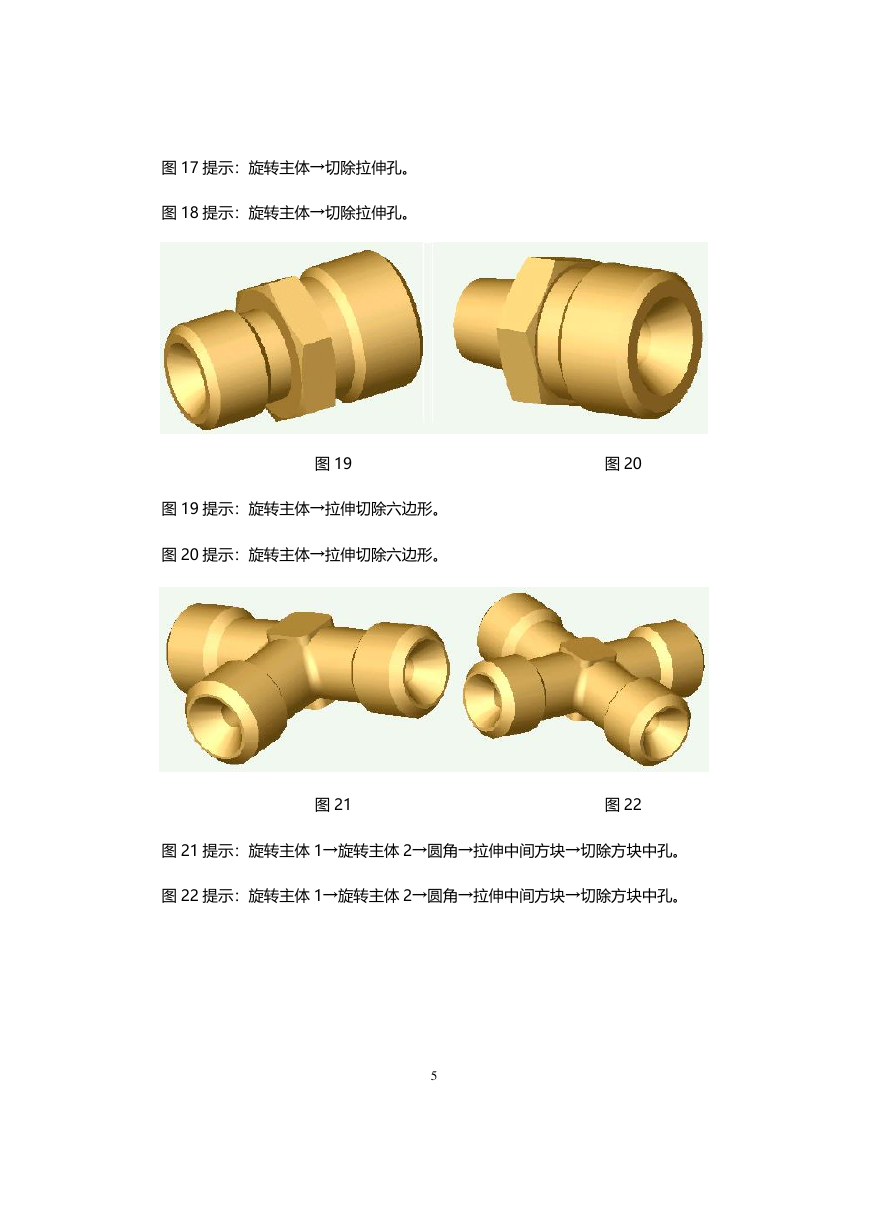

    图 17 提示：旋转主体→切除拉伸孔。 图 18 提示：旋转主体→切除拉伸孔。 图 19 图 20 图 19 提示：旋转主体→拉伸切除六边形。 图 20 提示：旋转主体→拉伸切除六边形。 图 21 图 22 图 21 提示：旋转主体 1→旋转主体 2→圆角→拉伸中间方块→切除方块中孔。 图 22 提示：旋转主体 1→旋转主体 2→圆角→拉伸中间方块→切除方块中孔。 5

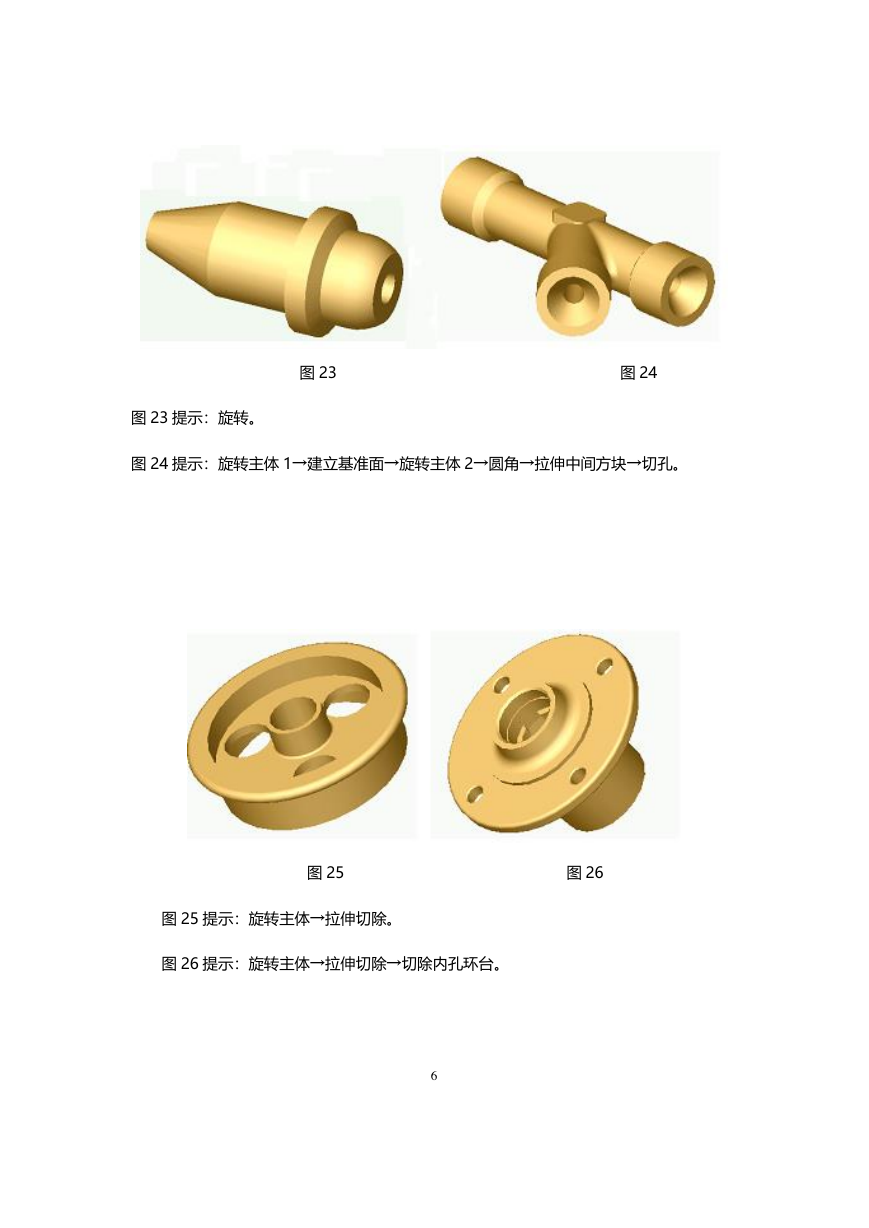

    图 23 图 24 图 23 提示：旋转。 图 24 提示：旋转主体 1→建立基准面→旋转主体 2→圆角→拉伸中间方块→切孔。 图 25 图 26 图 25 提示：旋转主体→拉伸切除。 图 26 提示：旋转主体→拉伸切除→切除内孔环台。 6

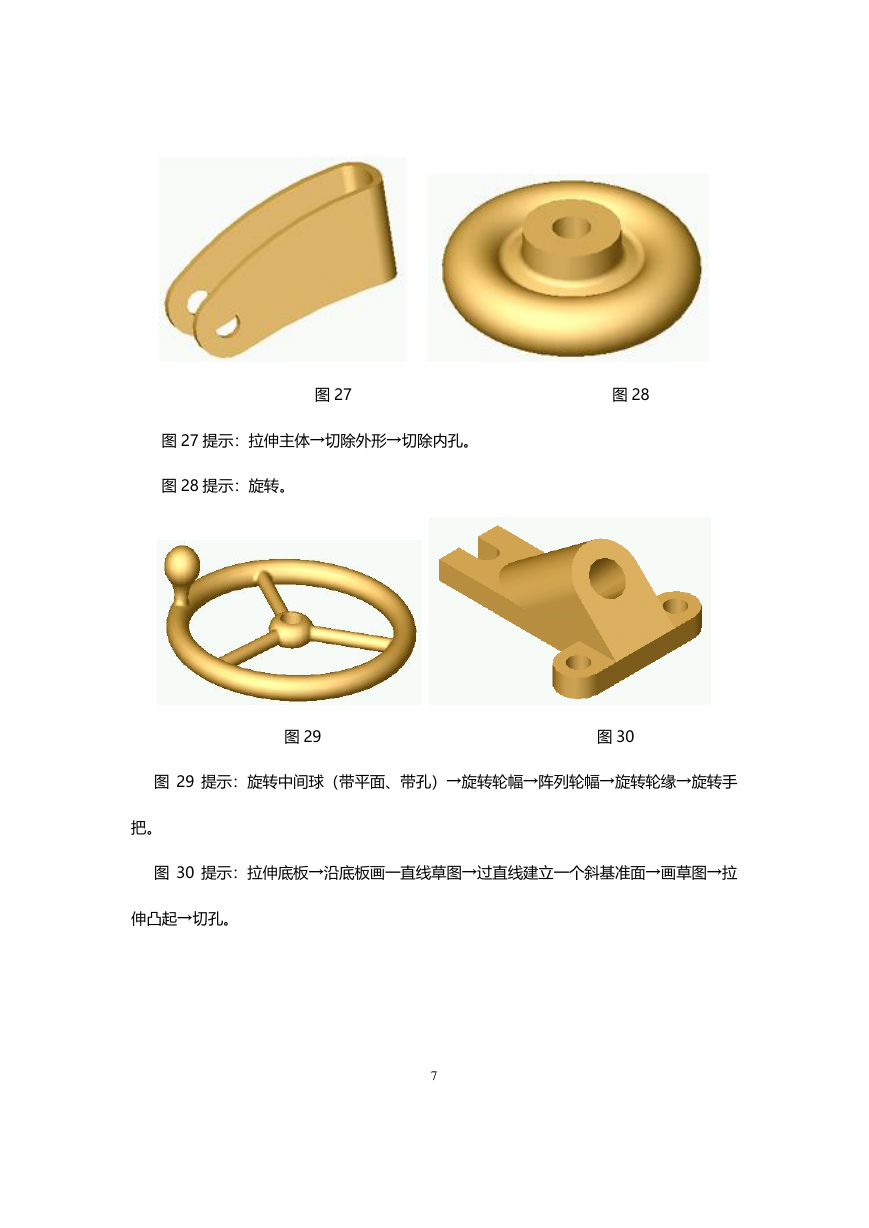

    图 27 图 28 图 27 提示：拉伸主体→切除外形→切除内孔。 图 28 提示：旋转。 图 29 图 30 图 29 提示：旋转中间球（带平面、带孔）→旋转轮幅→阵列轮幅→旋转轮缘→旋转手 把。 图 30 提示：拉伸底板→沿底板画一直线草图→过直线建立一个斜基准面→画草图→拉 伸凸起→切孔。 7

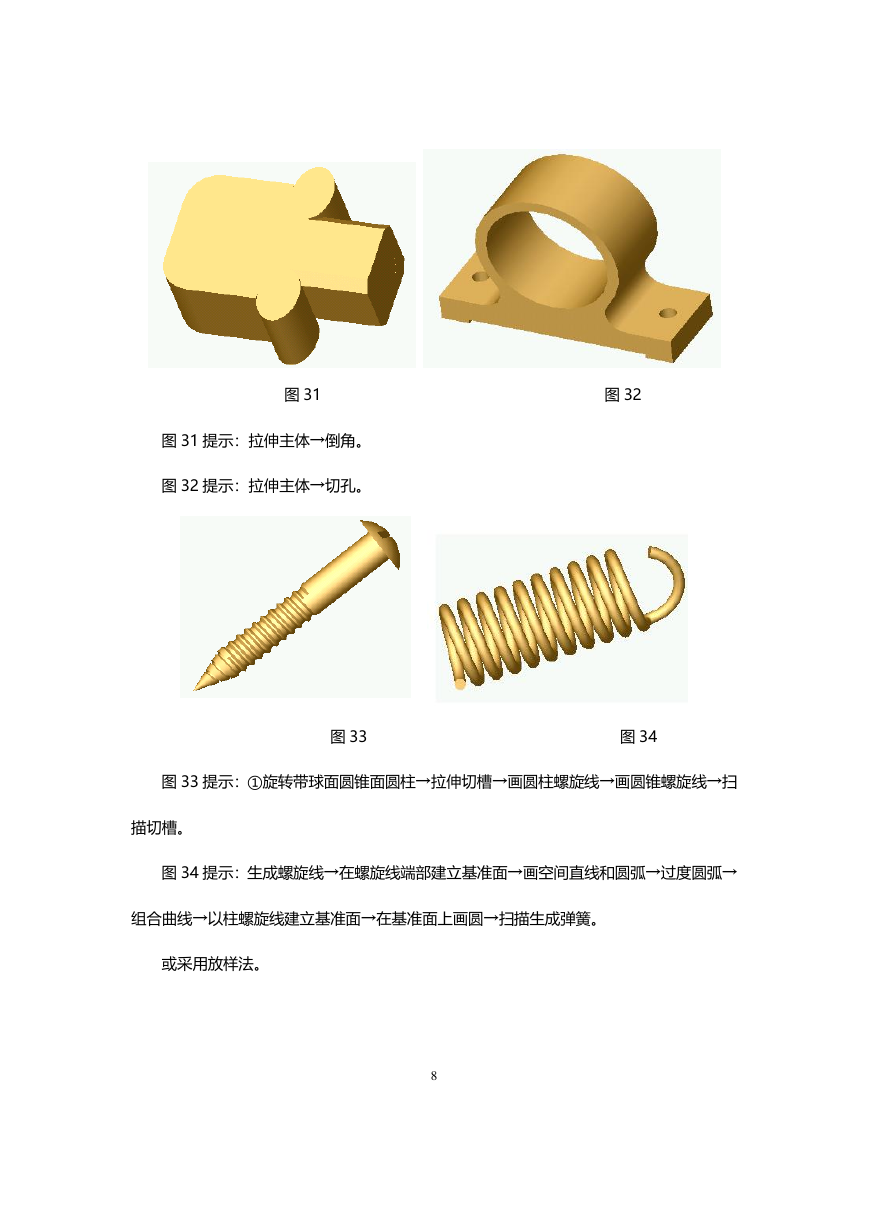

    图 31 图 32 图 31 提示：拉伸主体→倒角。 图 32 提示：拉伸主体→切孔。 图 33 图 34 图 33 提示：①旋转带球面圆锥面圆柱→拉伸切槽→画圆柱螺旋线→画圆锥螺旋线→扫 描切槽。 图 34 提示：生成螺旋线→在螺旋线端部建立基准面→画空间直线和圆弧→过度圆弧→ 组合曲线→以柱螺旋线建立基准面→在基准面上画圆→扫描生成弹簧。 或采用放样法。 8
