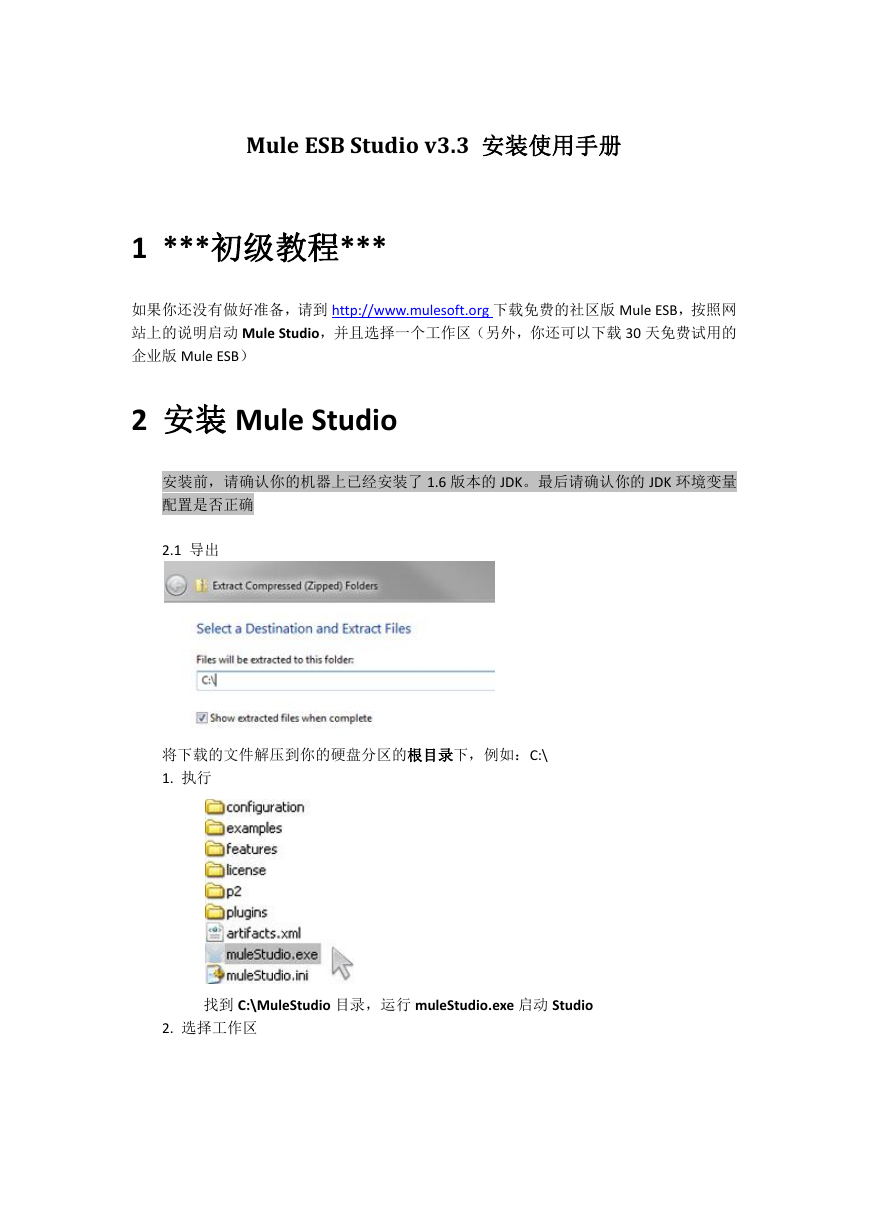

Mule ESB Studio v3.3 安装使用手册
1 ***初级教程***
如果你还没有做好准备,请到 http://www.mulesoft.org 下载免费的社区版 Mule ESB,按照网
站上的说明启动 Mule Studio,并且选择一个工作区(另外,你还可以下载 30 天免费试用的
企业版 Mule ESB)
2 安装 Mule Studio
安装前,请确认你的机器上已经安装了 1.6 版本的 JDK。最后请确认你的 JDK 环境变量
配置是否正确
2.1 导出
将下载的文件解压到你的硬盘分区的根目录下,例如:C:\
1. 执行
找到 C:\MuleStudio 目录,运行 muleStudio.exe 启动 Studio

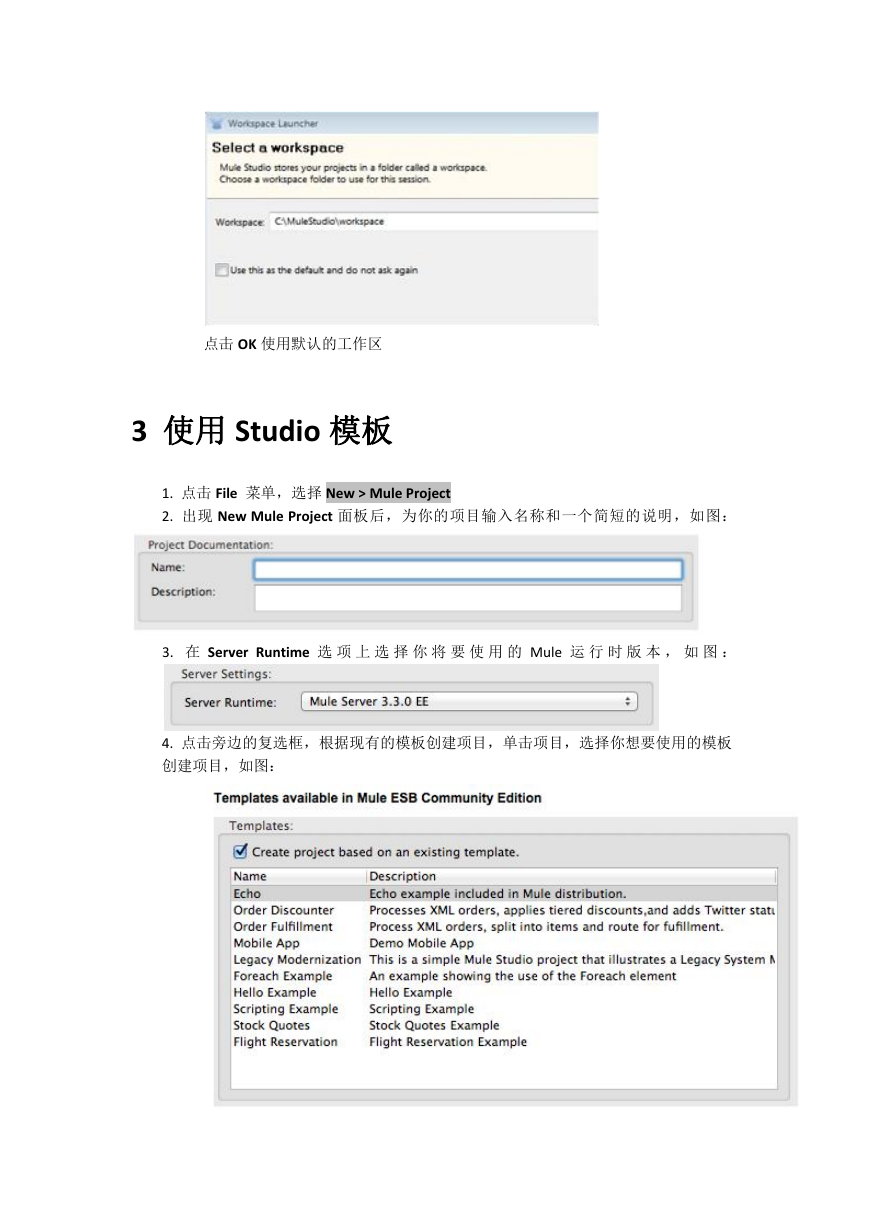

2. 选择工作区
点击 OK 使用默认的工作区
3 使用 Studio 模板
1. 点击 File 菜单,选择 New > Mule Project
2. 出现 New Mule Project 面板后,为你的项目输入名称和一个简短的说明,如图:
3. 在 Server Runtime 选 项 上 选 择 你 将 要 使 用 的 Mule 运 行 时 版 本 , 如 图 :
4. 点击旁边的复选框,根据现有的模板创建项目,单击项目,选择你想要使用的模板
创建项目,如图:

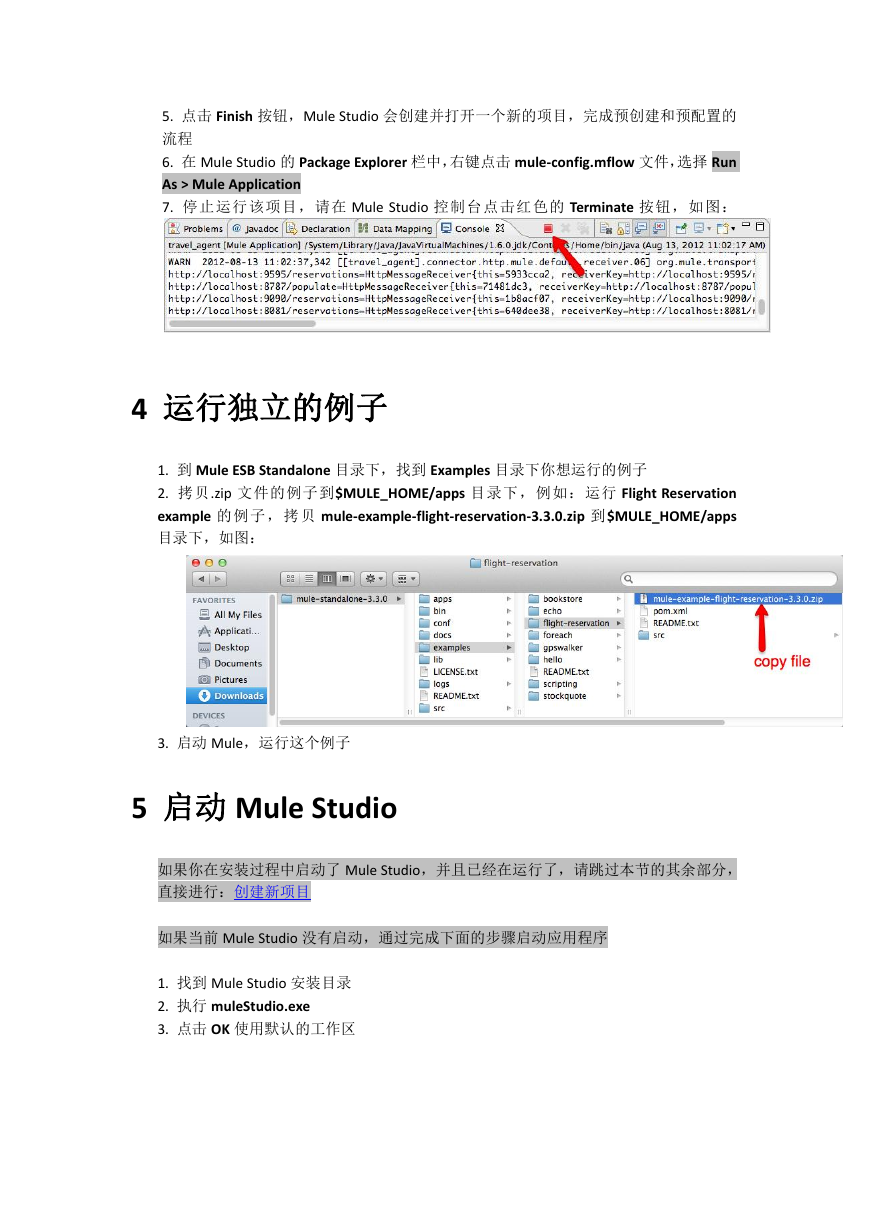

5. 点击 Finish 按钮,Mule Studio 会创建并打开一个新的项目,完成预创建和预配置的
流程
6. 在 Mule Studio 的 Package Explorer 栏中,右键点击 mule-config.mflow 文件,选择 Run
As > Mule Application
7. 停止运行该项目,请在 Mule Studio 控制台点击红色的 Terminate 按钮,如图:
4 运行独立的例子
1. 到 Mule ESB Standalone 目录下,找到 Examples 目录下你想运行的例子
2. 拷贝.zip 文件的例子到$MULE_HOME/apps 目录下,例如:运行 Flight Reservation
example 的 例 子, 拷 贝 mule-example-flight-reservation-3.3.0.zip 到$MULE_HOME/apps
目录下,如图:
3. 启动 Mule,运行这个例子
5 启动 Mule Studio
如果你在安装过程中启动了 Mule Studio,并且已经在运行了,请跳过本节的其余部分,
直接进行:创建新项目
如果当前 Mule Studio 没有启动,通过完成下面的步骤启动应用程序
1. 找到 Mule Studio 安装目录
2. 执行 muleStudio.exe

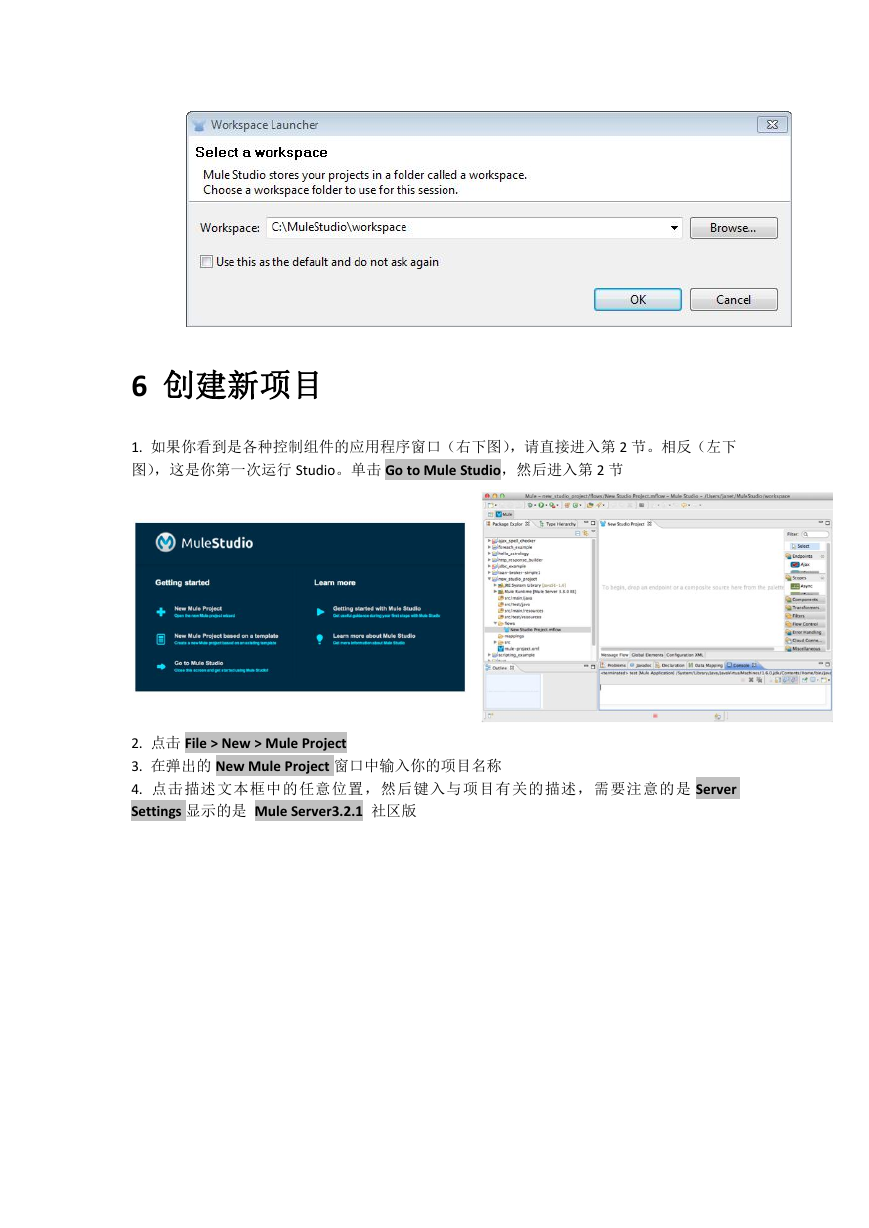

3. 点击 OK 使用默认的工作区
6 创建新项目
1. 如果你看到是各种控制组件的应用程序窗口(右下图),请直接进入第 2 节。相反(左下
图),这是你第一次运行 Studio。单击 Go to Mule Studio,然后进入第 2 节
2. 点击 File > New > Mule Project

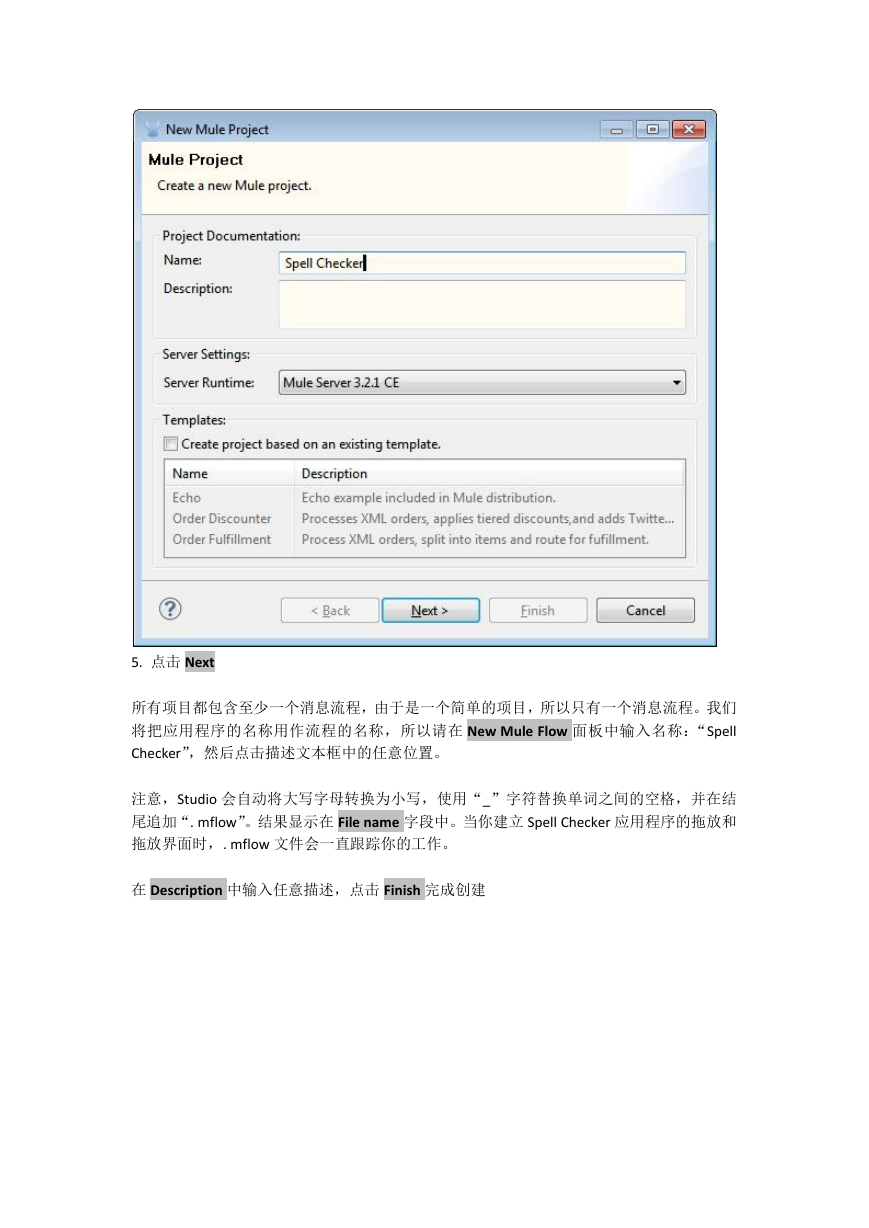

3. 在弹出的 New Mule Project 窗口中输入你的项目名称
4. 点击描述文本框中的任意位置,然后键入与项目有关的描述,需要注意的是 Server
Settings 显示的是 Mule Server3.2.1 社区版
5. 点击 Next

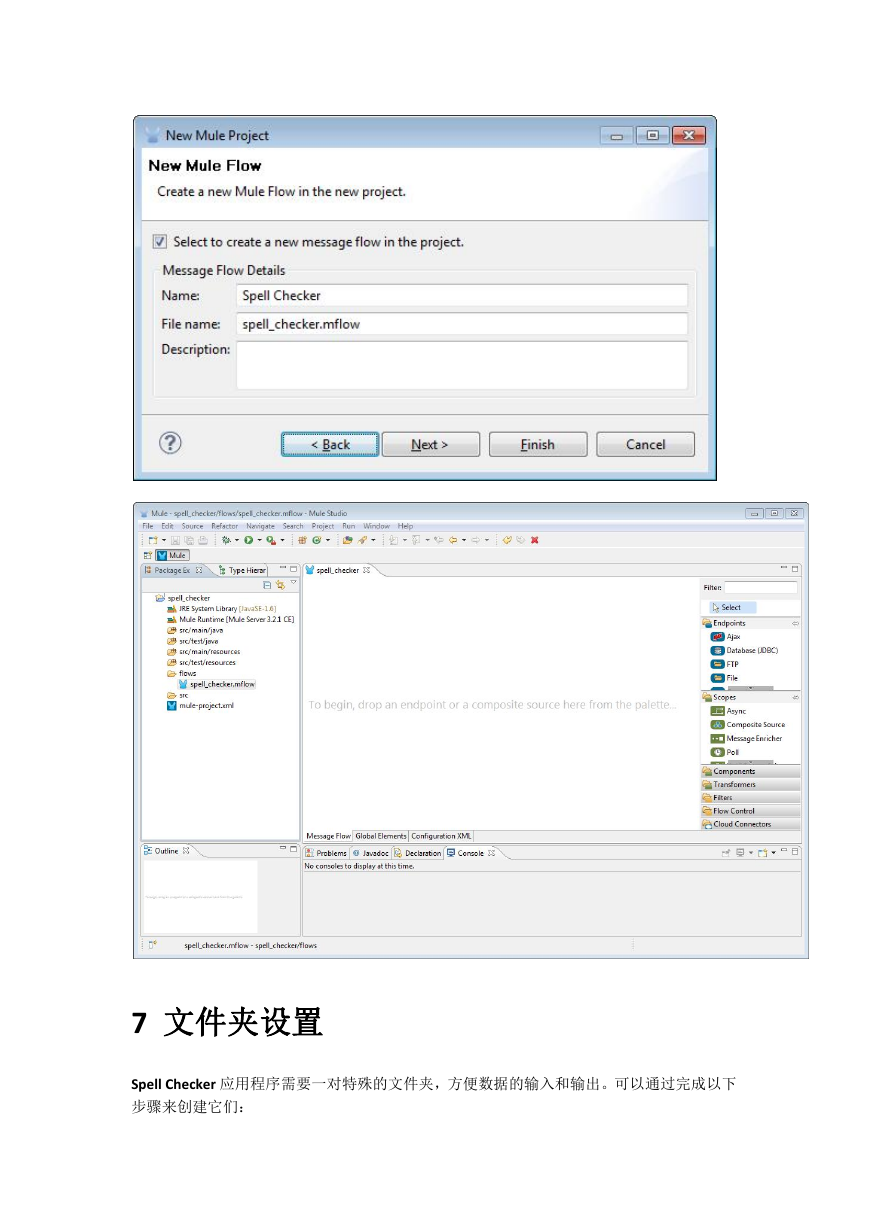

所有项目都包含至少一个消息流程,由于是一个简单的项目,所以只有一个消息流程。我们
将把应用程序的名称用作流程的名称,所以请在 New Mule Flow 面板中输入名称:“Spell
Checker”,然后点击描述文本框中的任意位置。
注意,Studio 会自动将大写字母转换为小写,使用“_”字符替换单词之间的空格,并在结
尾追加“. mflow”。结果显示在 File name 字段中。当你建立 Spell Checker 应用程序的拖放和
拖放界面时,. mflow 文件会一直跟踪你的工作。
在 Description 中输入任意描述,点击 Finish 完成创建
7 文件夹设置
Spell Checker 应用程序需要一对特殊的文件夹,方便数据的输入和输出。可以通过完成以下
步骤来创建它们:

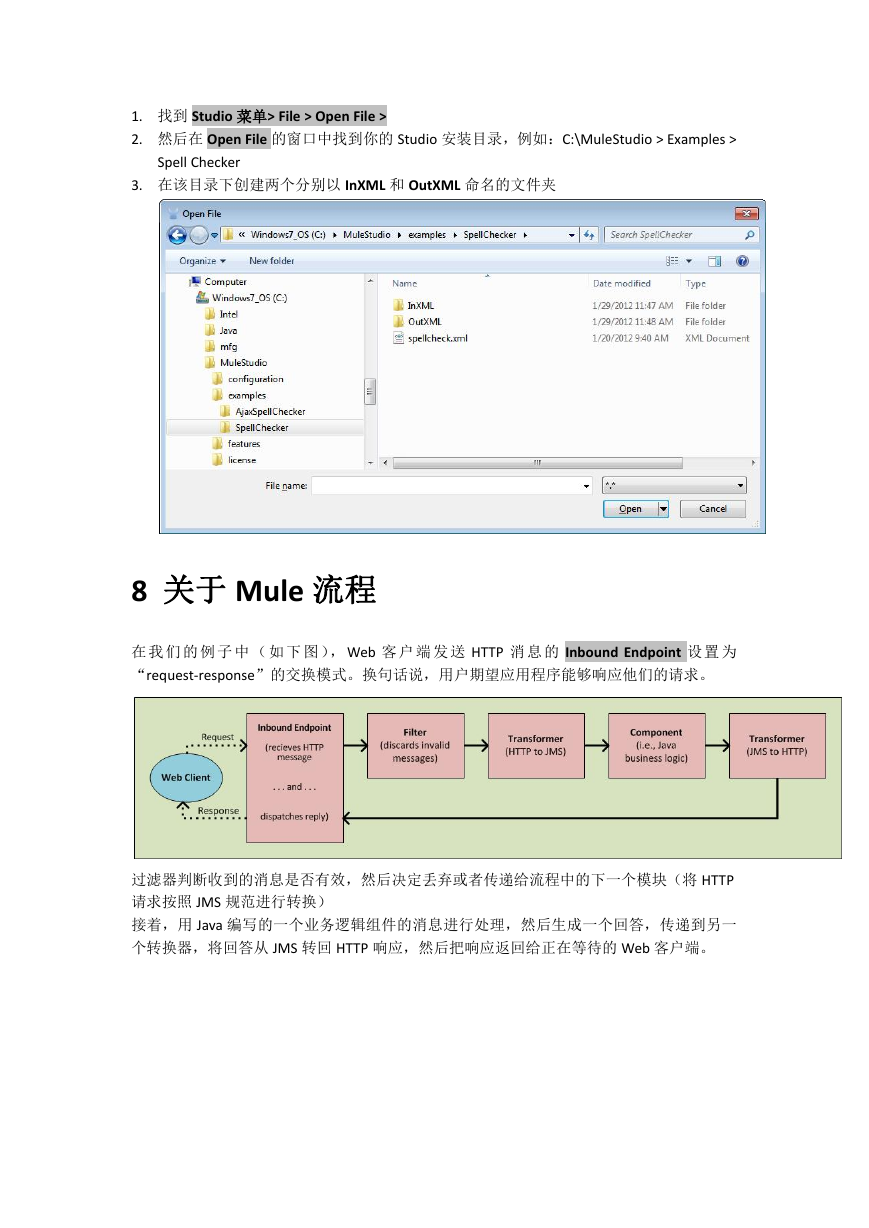

1. 找到 Studio 菜单> File > Open File >
2. 然后在 Open File 的窗口中找到你的 Studio 安装目录,例如:C:\MuleStudio > Examples >
Spell Checker
3. 在该目录下创建两个分别以 InXML 和 OutXML 命名的文件夹
8 关于 Mule 流程
在 我 们 的 例 子 中 ( 如 下 图 ), Web 客 户 端 发 送 HTTP 消 息 的 Inbound Endpoint 设 置 为
“request-response”的交换模式。换句话说,用户期望应用程序能够响应他们的请求。
过滤器判断收到的消息是否有效,然后决定丢弃或者传递给流程中的下一个模块(将 HTTP
请求按照 JMS 规范进行转换)
接着,用 Java 编写的一个业务逻辑组件的消息进行处理,然后生成一个回答,传递到另一
个转换器,将回答从 JMS 转回 HTTP 响应,然后把响应返回给正在等待的 Web 客户端。

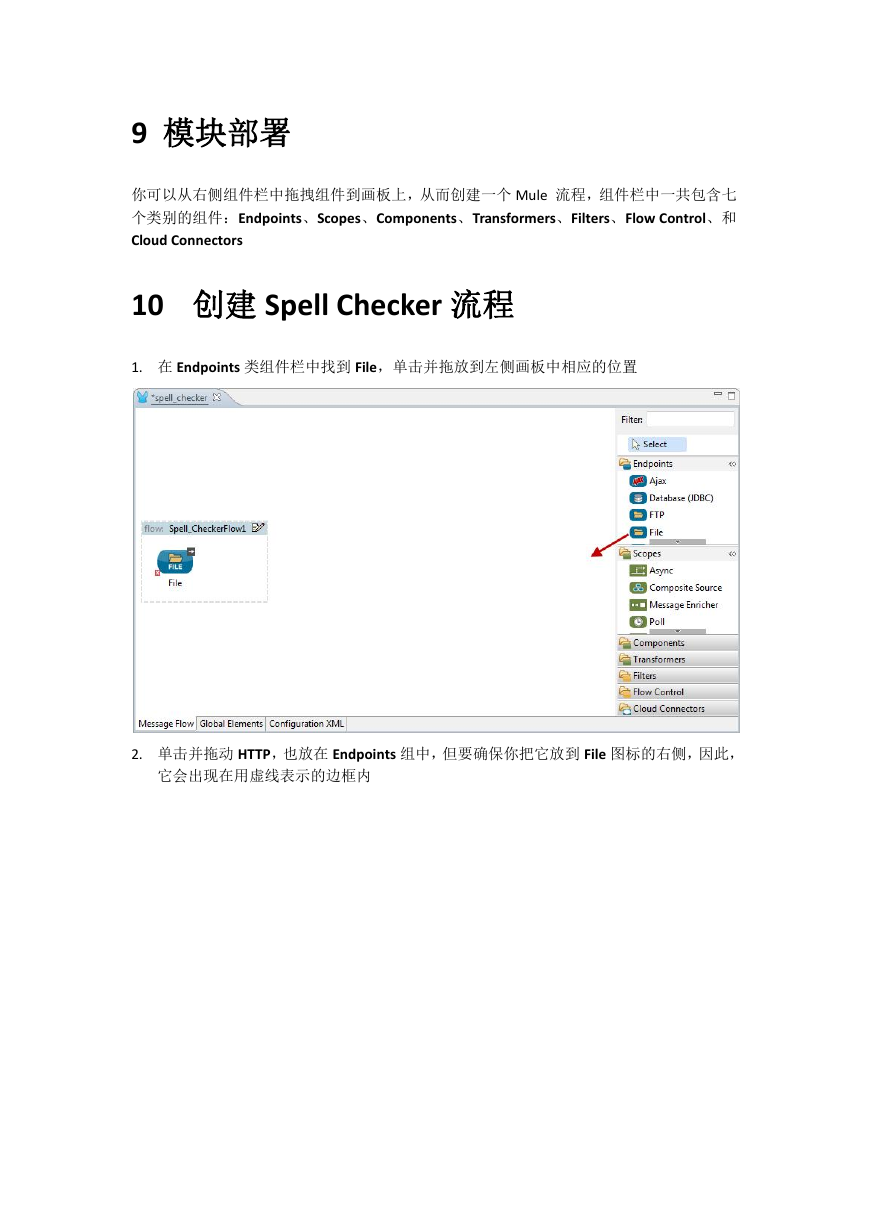

9 模块部署
你可以从右侧组件栏中拖拽组件到画板上,从而创建一个 Mule 流程,组件栏中一共包含七
个类别的组件:Endpoints、Scopes、Components、Transformers、Filters、Flow Control、和
Cloud Connectors
10 创建 Spell Checker 流程
1. 在 Endpoints 类组件栏中找到 File,单击并拖放到左侧画板中相应的位置
2. 单击并拖动 HTTP,也放在 Endpoints 组中,但要确保你把它放到 File 图标的右侧,因此,
它会出现在用虚线表示的边框内
