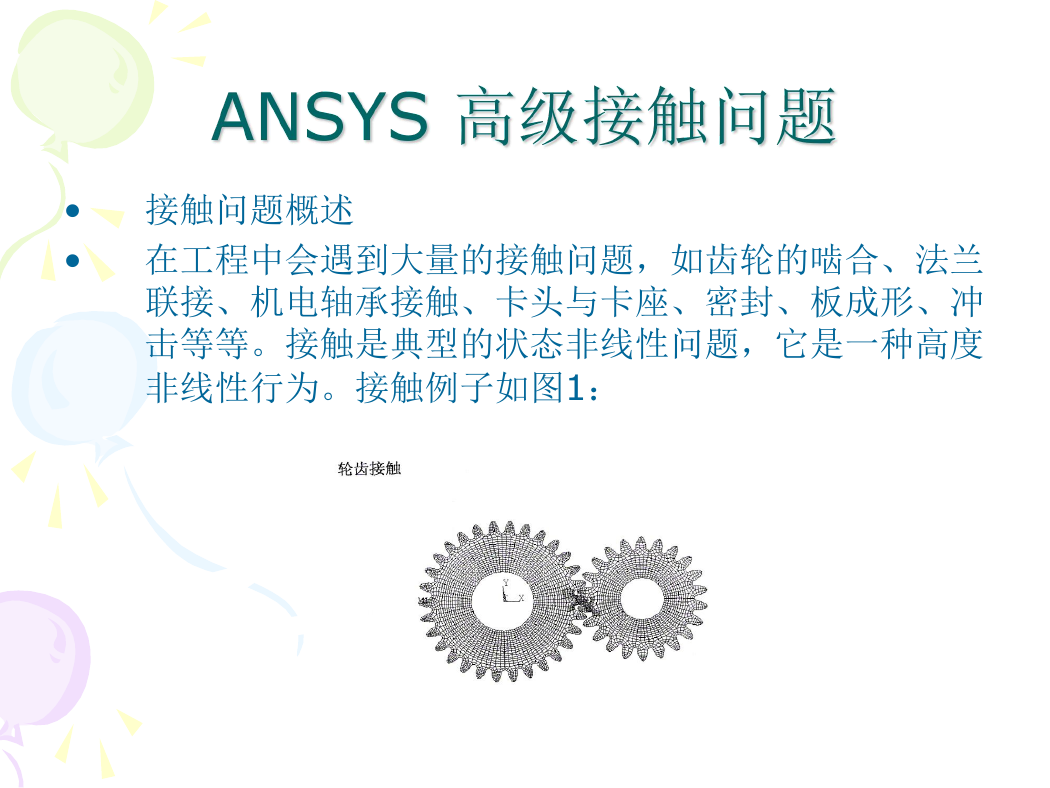

• 接触问题概述 • 在工程中会遇到大量的接触问题，如齿轮的啮合、法兰联接、机电轴承接触、卡头与卡座、密封、板成形、冲击等等。接触是典型的状态非线性问题，它是一种高度非线性行为。接触例子如图1：

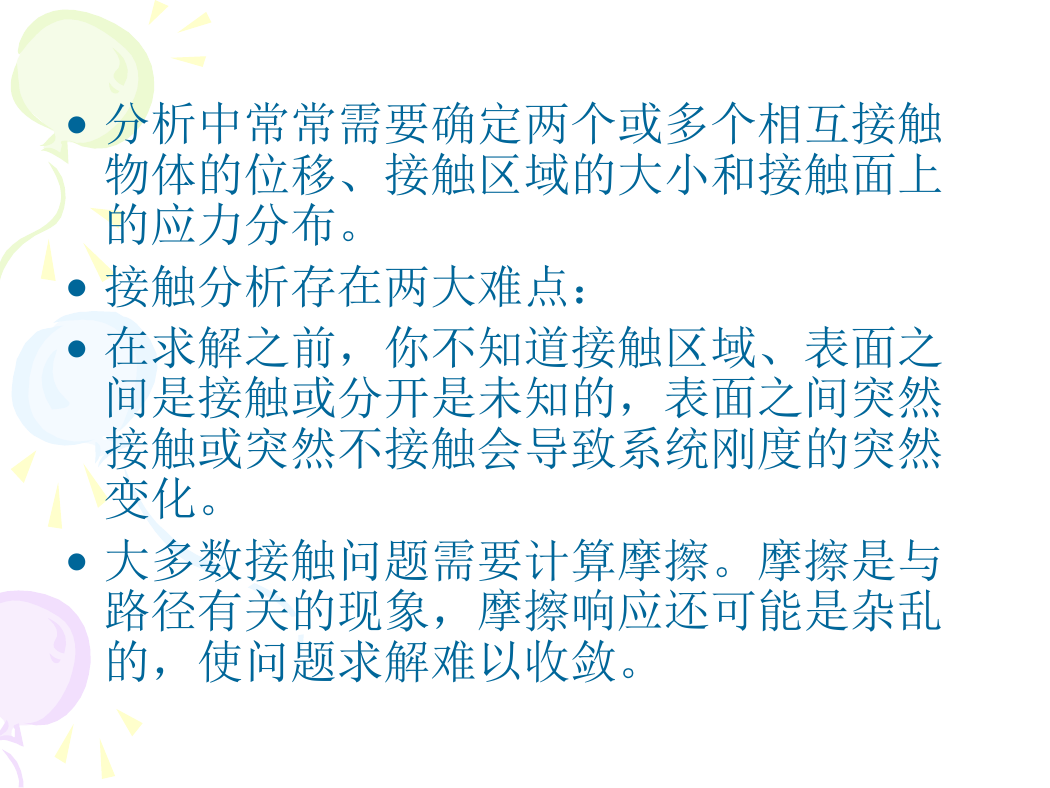

• 分析中常常需要确定两个或多个相互接触物体的位移、接触区域的大小和接触面上的应力分布。 • 接触分析存在两大难点： • 在求解之前，你不知道接触区域、表面之间是接触或分开是未知的，表面之间突然接触或突然不接触会导致系统刚度的突然变化。 • 大多数接触问题需要计算摩擦。摩擦是与路径有关的现象，摩擦响应还可能是杂乱的，使问题求解难以收敛。

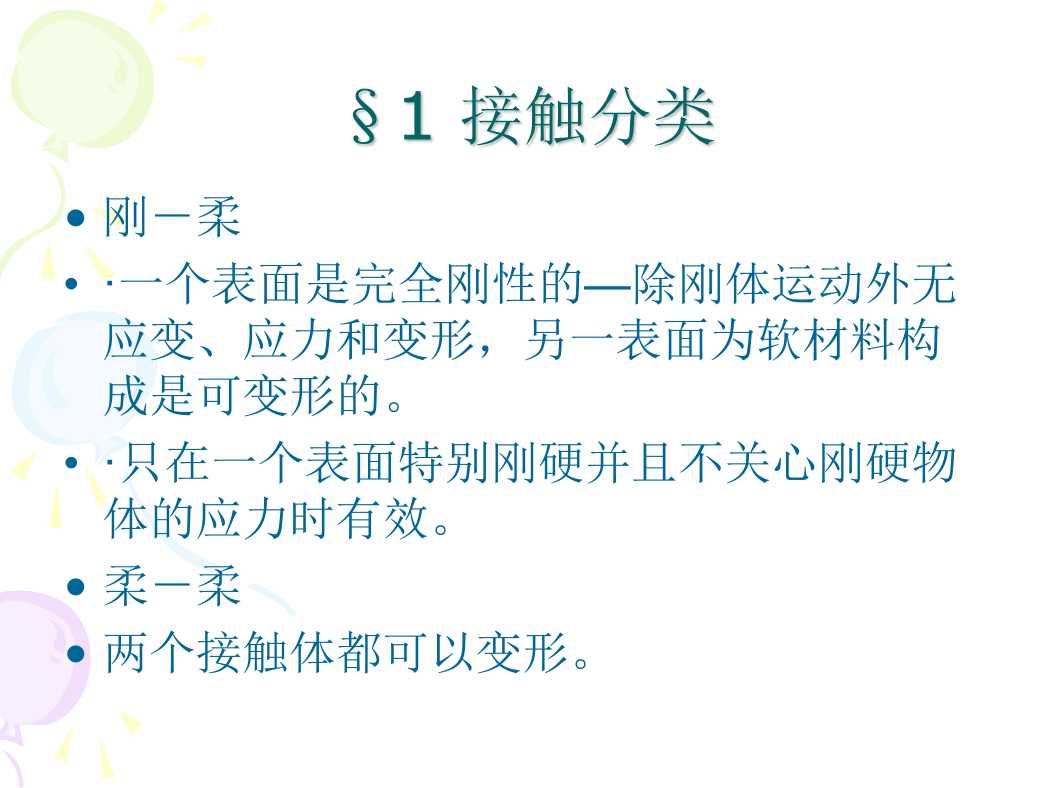

• 刚－柔 • ·一个表面是完全刚性的—除刚体运动外无应变、应力和变形，另一表面为软材料构成是可变形的。 • ·只在一个表面特别刚硬并且不关心刚硬物体的应力时有效。 • 柔－柔 • 两个接触体都可以变形。

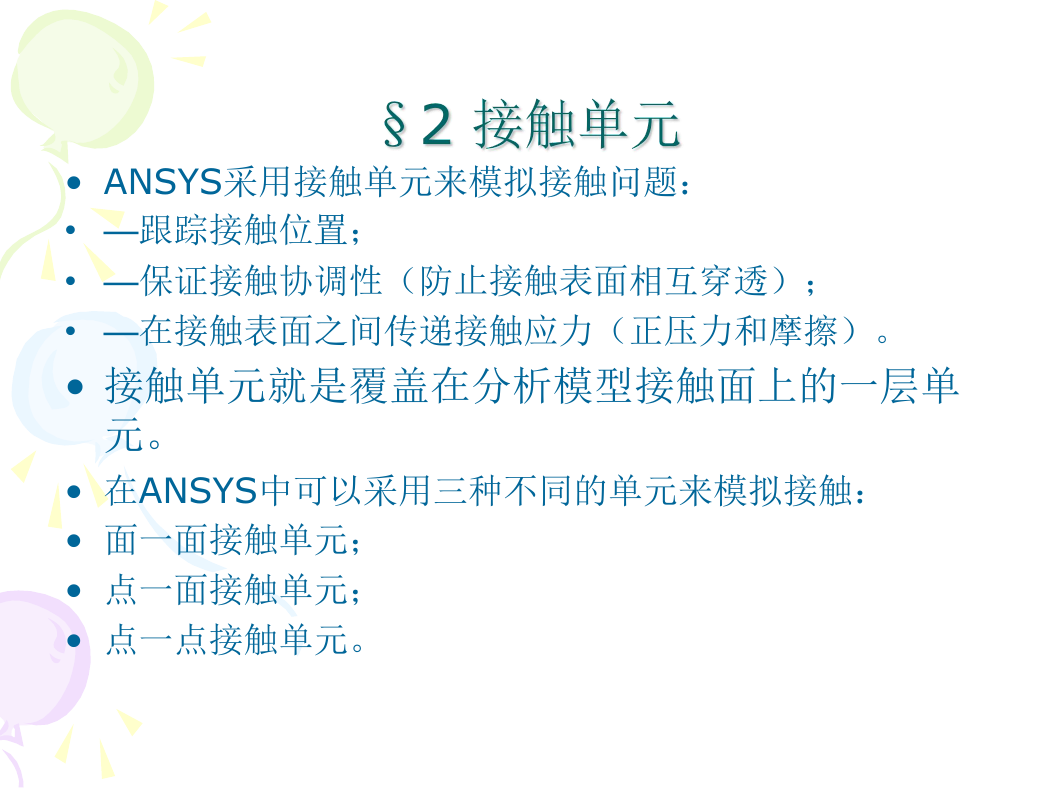

• ANSYS采用接触单元来模拟接触问题： • —跟踪接触位置； • —保证接触协调性（防止接触表面相互穿透）； • —在接触表面之间传递接触应力（正压力和摩擦）。 • 接触单元就是覆盖在分析模型接触面上的一层单元。 • 在ANSYS中可以采用三种不同的单元来模拟接触： • 面一面接触单元； • 点一面接触单元； • 点一点接触单元。

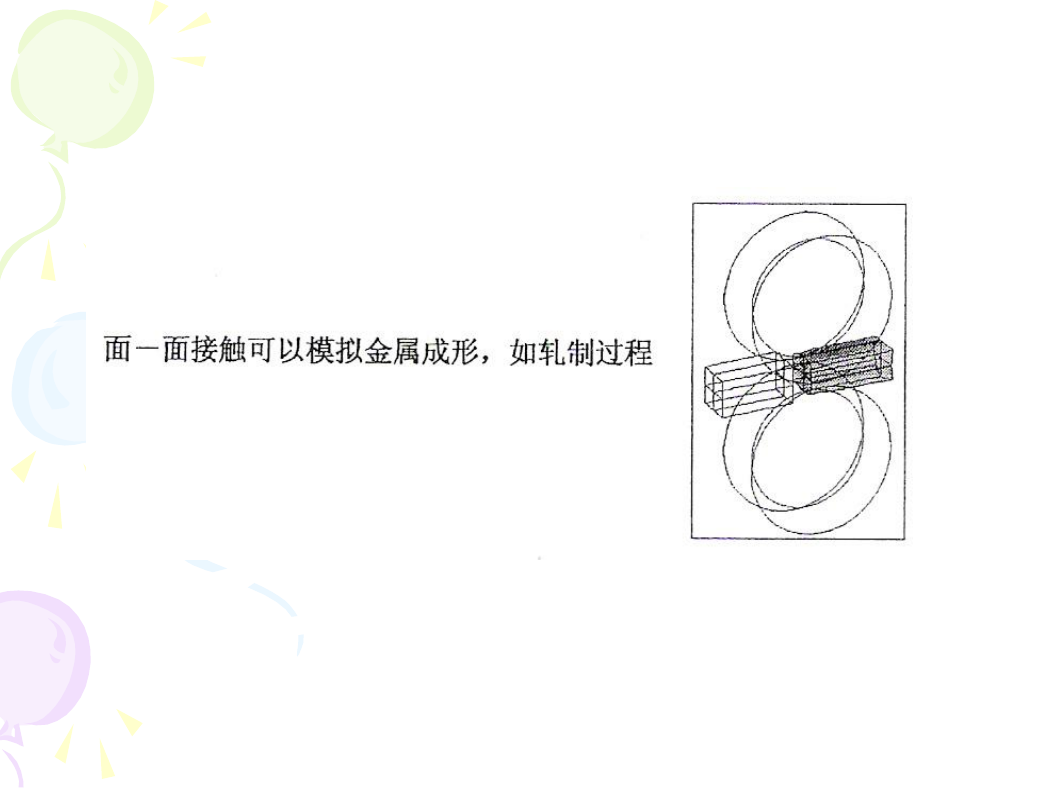

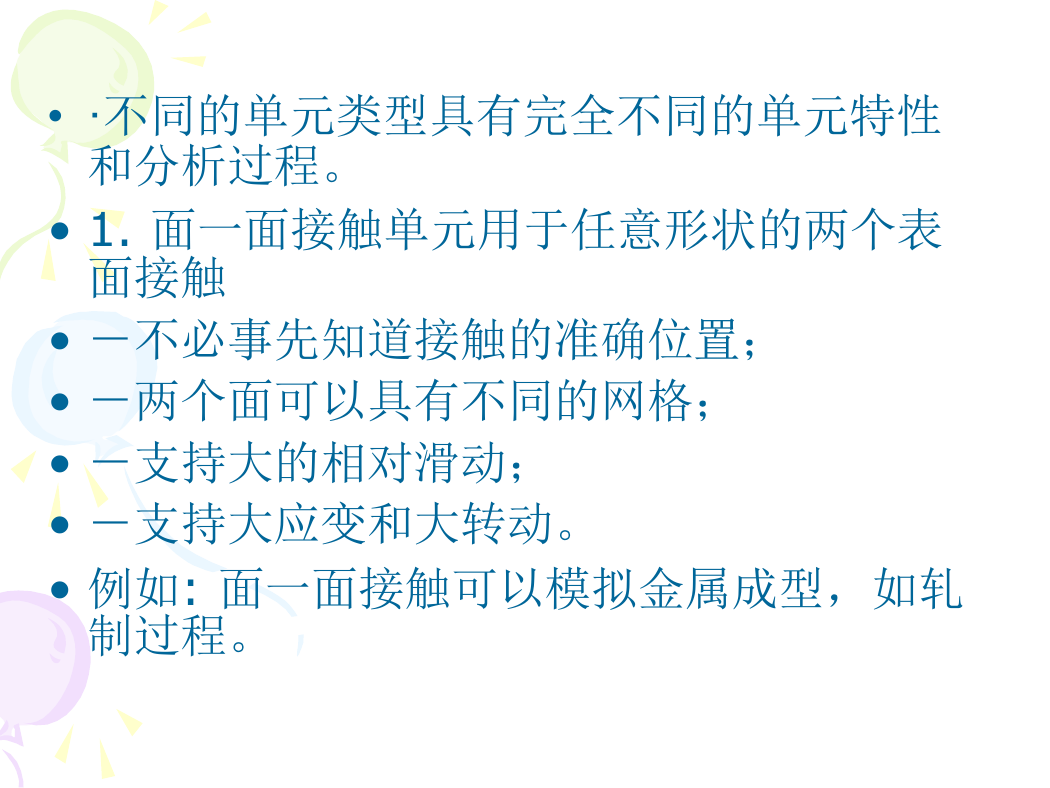

• ·不同的单元类型具有完全不同的单元特性和分析过程。 • 1. 面一面接触单元用于任意形状的两个表面接触 • －不必事先知道接触的准确位置； • －两个面可以具有不同的网格； • －支持大的相对滑动； • －支持大应变和大转动。 • 例如: 面一面接触可以模拟金属成型，如轧制过程。

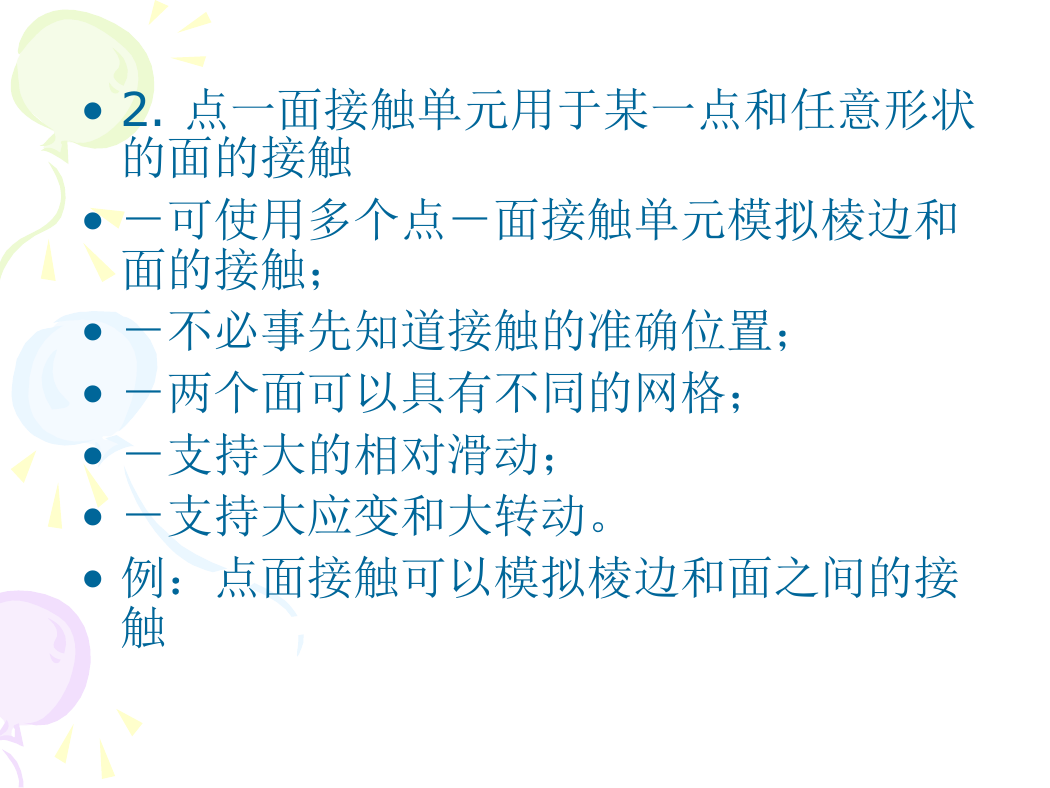

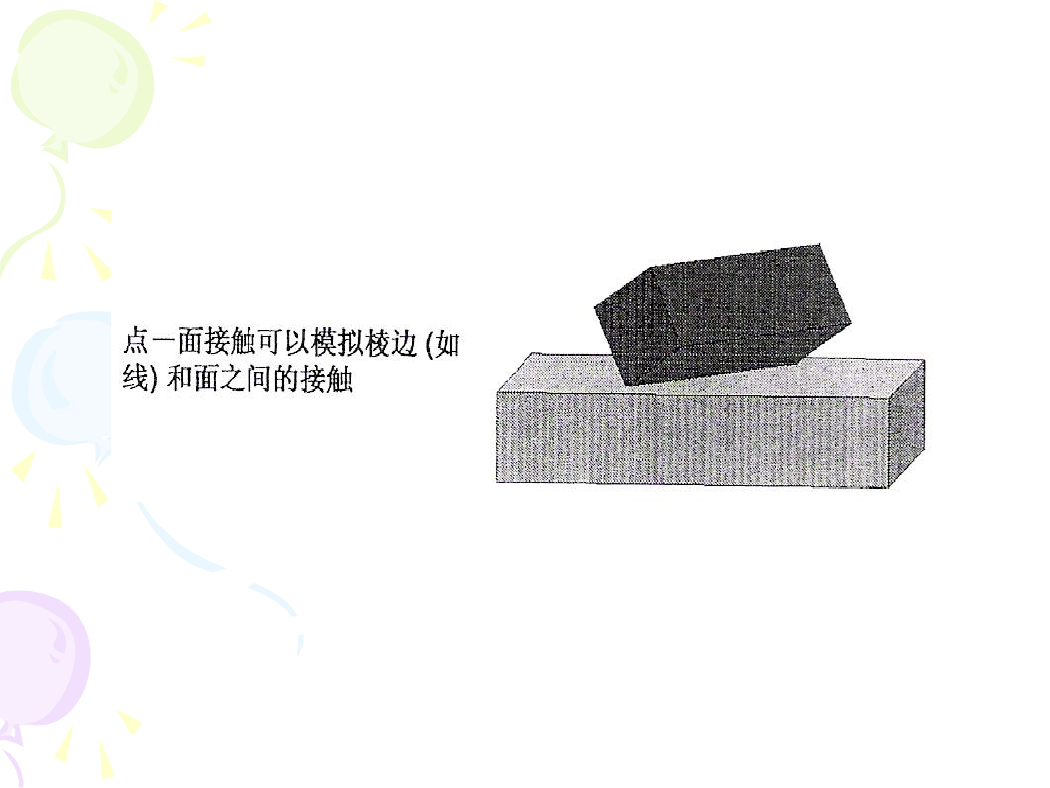

• 2. 点一面接触单元用于某一点和任意形状的面的接触 • －可使用多个点－面接触单元模拟棱边和面的接触； • －不必事先知道接触的准确位置； • －两个面可以具有不同的网格； • －支持大的相对滑动； • －支持大应变和大转动。 • 例：点面接触可以模拟棱边和面之间的接触
