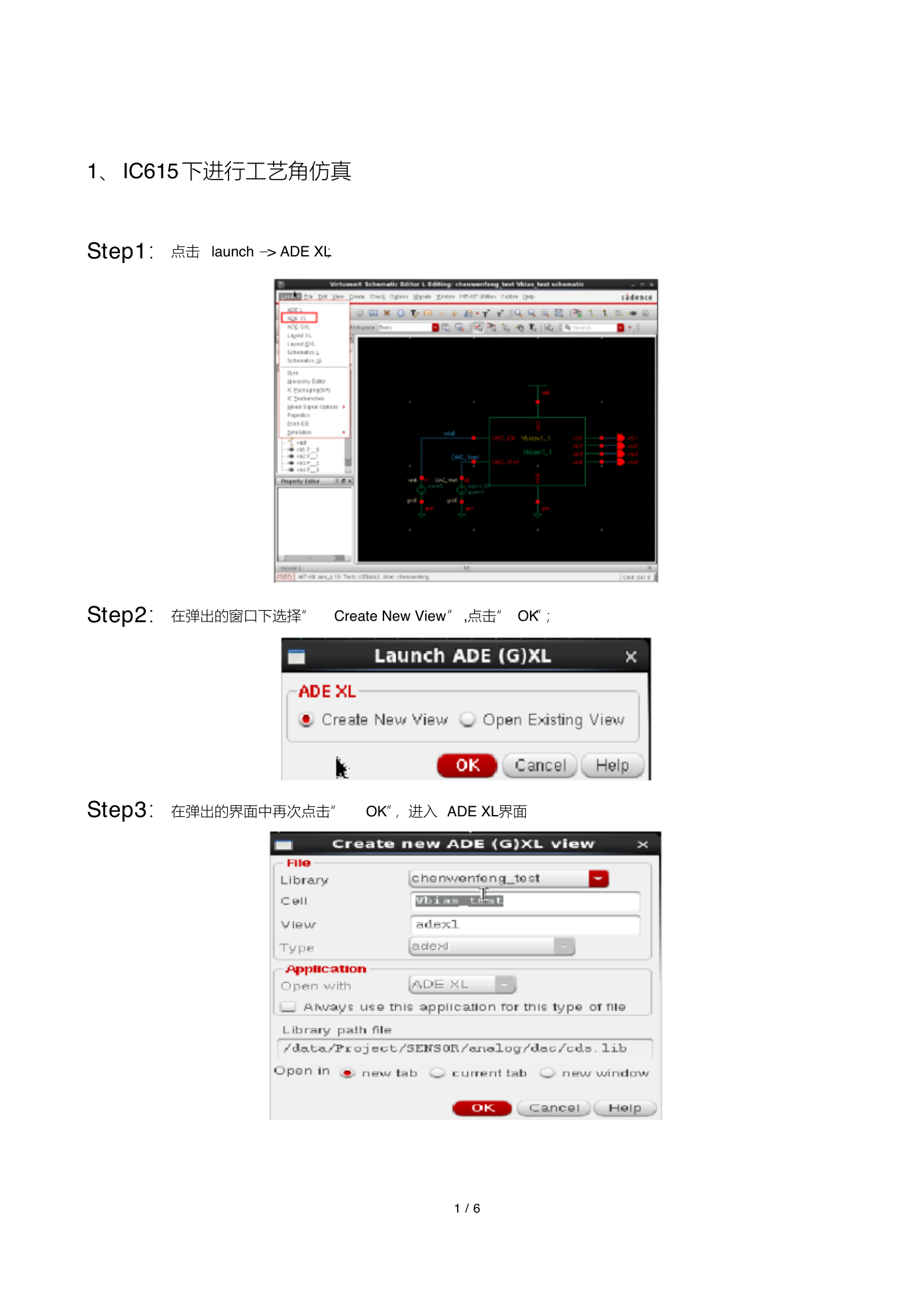

1、 IC615下进行工艺角仿真 Step1：点击 launch –> ADE XL； Step2：在弹出的窗口下选择“ Create New View” ,点击“ OK”； Step3：在弹出的界面中再次点击“ OK”，进入 ADE XL界面 1 / 6

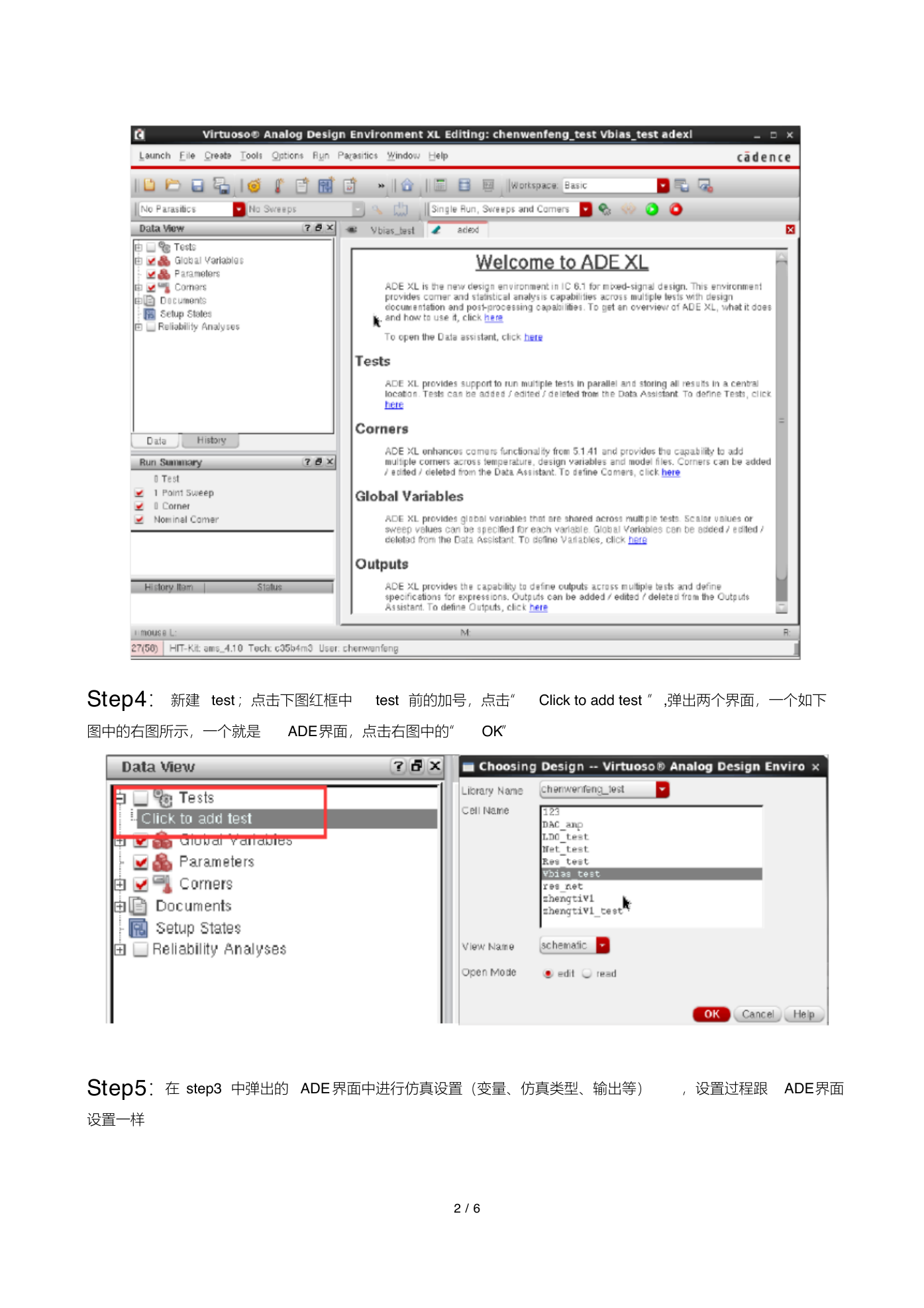

Step4：新建 test ；点击下图红框中 test 前的加号，点击“ Click to add test ” ,弹出两个界面，一个如下图中的右图所示，一个就是 ADE界面，点击右图中的“ OK” Step5：在 step3 中弹出的 ADE 界面中进行仿真设置（变量、仿真类型、输出等）设置一样，设置过程跟 ADE界面 2 / 6

Step6：进行工艺角设置；点击下图中 Corners 前边的加号，点击“ Click to add corner ”。进入“Corner setup ” 界面 3 / 6

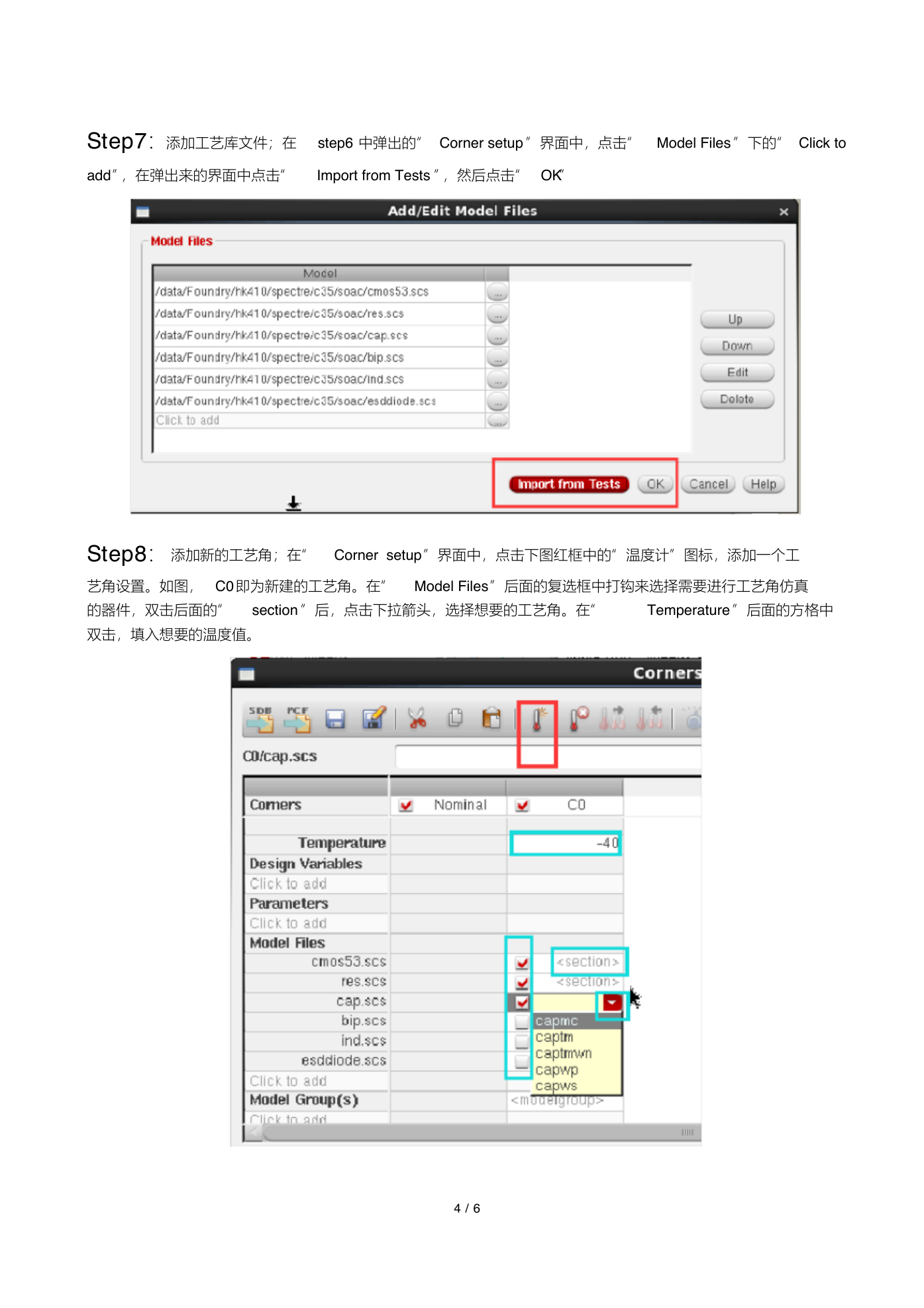

Step7：添加工艺库文件；在 step6 中弹出的“ Corner setup ”界面中，点击“ Model Files ”下的“ Click to add”，在弹出来的界面中点击“ Import from Tests ”，然后点击“ OK” Step8：添加新的工艺角；在“ Corner setup”界面中，点击下图红框中的“温度计”图标，添加一个工艺角设置。如图， C0 即为新建的工艺角。在“ Model Files”后面的复选框中打钩来选择需要进行工艺角仿真的器件，双击后面的“ section ”后，点击下拉箭头，选择想要的工艺角。在“ 双击，填入想要的温度值。 Temperature ”后面的方格中 4 / 6

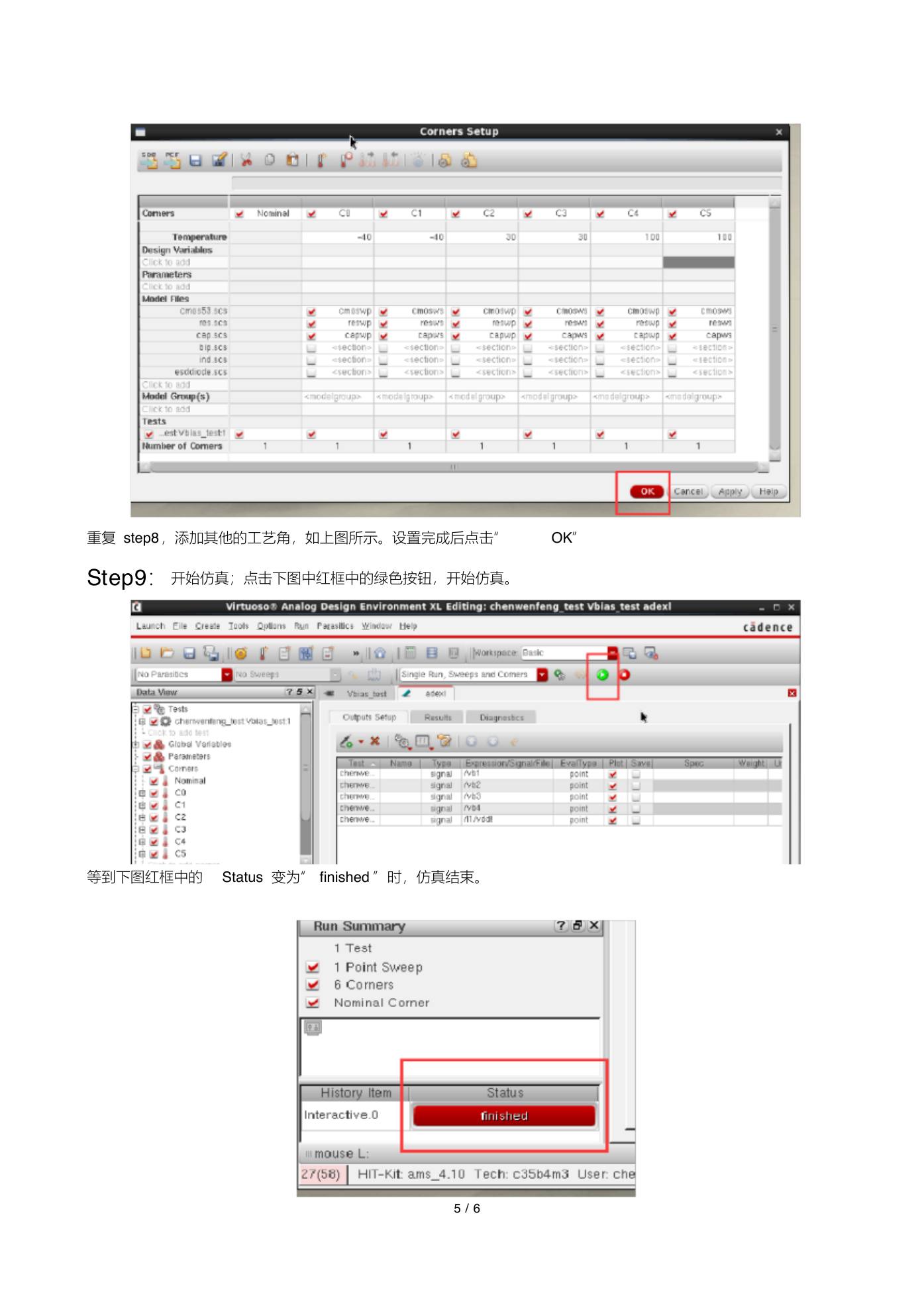

重复 step8，添加其他的工艺角，如上图所示。设置完成后点击“ OK” Step9：开始仿真；点击下图中红框中的绿色按钮，开始仿真。等到下图红框中的 Status 变为“ finished ”时，仿真结束。 5 / 6

Step10：查看仿真结果；点击图中红框中图标，显示所有输出在所有工艺角下的波形：点击图中蓝框和黑框中图标，显示单个输出在当前工艺角下的波形： 6 / 6
