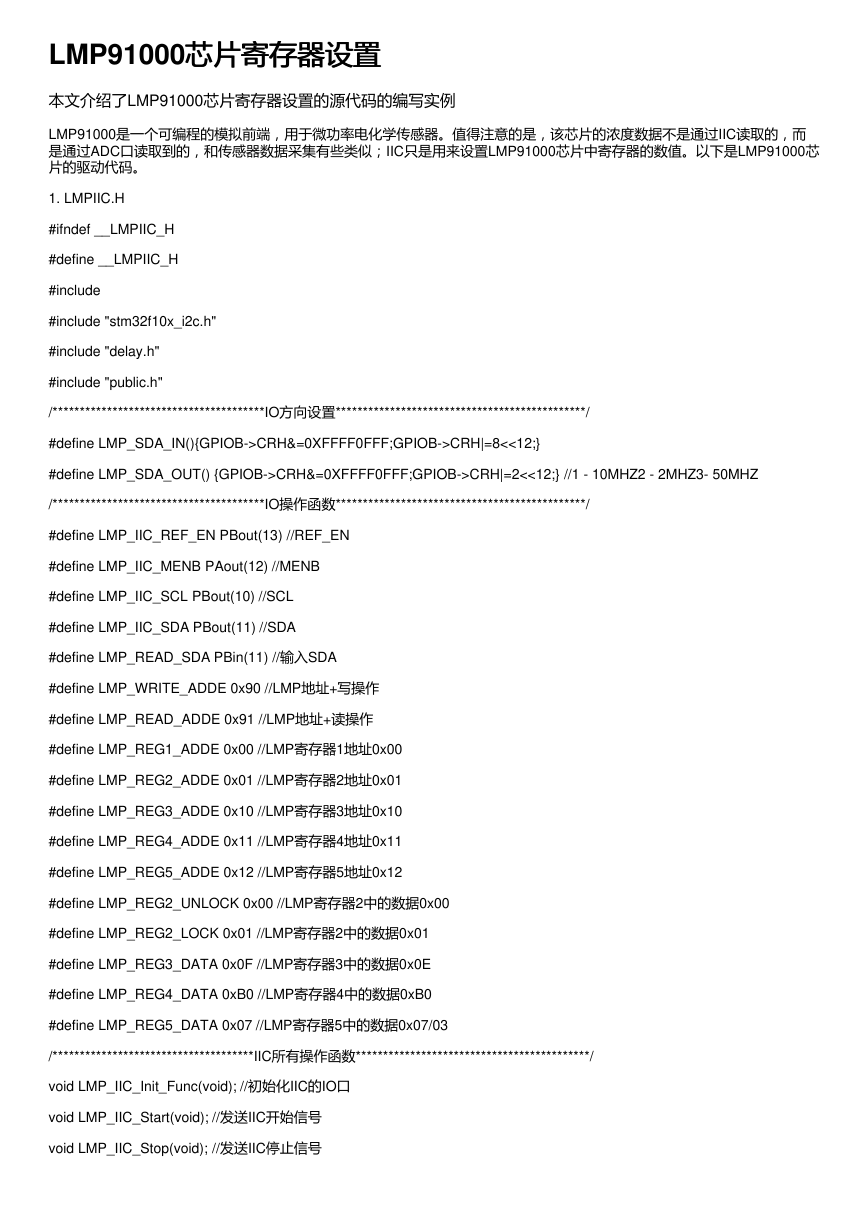

LMP91000芯片寄存器设置芯片寄存器设置本文介绍了LMP91000芯片寄存器设置的源代码的编写实例 LMP91000是一个可编程的模拟前端，用于微功率电化学传感器。值得注意的是，该芯片的浓度数据不是通过IIC读取的，而是通过ADC口读取到的，和传感器数据采集有些类似；IIC只是用来设置LMP91000芯片中寄存器的数值。以下是LMP91000芯片的驱动代码。 1. LMPIIC.H #ifndef __LMPIIC_H #define __LMPIIC_H #include #include "stm32f10x_i2c.h" #include "delay.h" #include "public.h" /***************************************IO方向设置**********************************************/ #define LMP_SDA_IN(){GPIOB->CRH&=0XFFFF0FFF;GPIOB->CRH|=8<<12;} #define LMP_SDA_OUT() {GPIOB->CRH&=0XFFFF0FFF;GPIOB->CRH|=2<<12;} //1 - 10MHZ2 - 2MHZ3- 50MHZ /***************************************IO操作函数**********************************************/ #define LMP_IIC_REF_EN PBout(13) //REF_EN #define LMP_IIC_MENB PAout(12) //MENB #define LMP_IIC_SCL PBout(10) //SCL #define LMP_IIC_SDA PBout(11) //SDA #define LMP_READ_SDA PBin(11) //输入SDA #define LMP_WRITE_ADDE 0x90 //LMP地址+写操作 #define LMP_READ_ADDE 0x91 //LMP地址+读操作 #define LMP_REG1_ADDE 0x00 //LMP寄存器1地址0x00 #define LMP_REG2_ADDE 0x01 //LMP寄存器2地址0x01 #define LMP_REG3_ADDE 0x10 //LMP寄存器3地址0x10 #define LMP_REG4_ADDE 0x11 //LMP寄存器4地址0x11 #define LMP_REG5_ADDE 0x12 //LMP寄存器5地址0x12 #define LMP_REG2_UNLOCK 0x00 //LMP寄存器2中的数据0x00 #define LMP_REG2_LOCK 0x01 //LMP寄存器2中的数据0x01 #define LMP_REG3_DATA 0x0F //LMP寄存器3中的数据0x0E #define LMP_REG4_DATA 0xB0 //LMP寄存器4中的数据0xB0 #define LMP_REG5_DATA 0x07 //LMP寄存器5中的数据0x07/03 /*************************************IIC所有操作函数*******************************************/ void LMP_IIC_Init_Func(void); //初始化IIC的IO口 void LMP_IIC_Start(void); //发送IIC开始信号 void LMP_IIC_Stop(void); //发送IIC停止信号

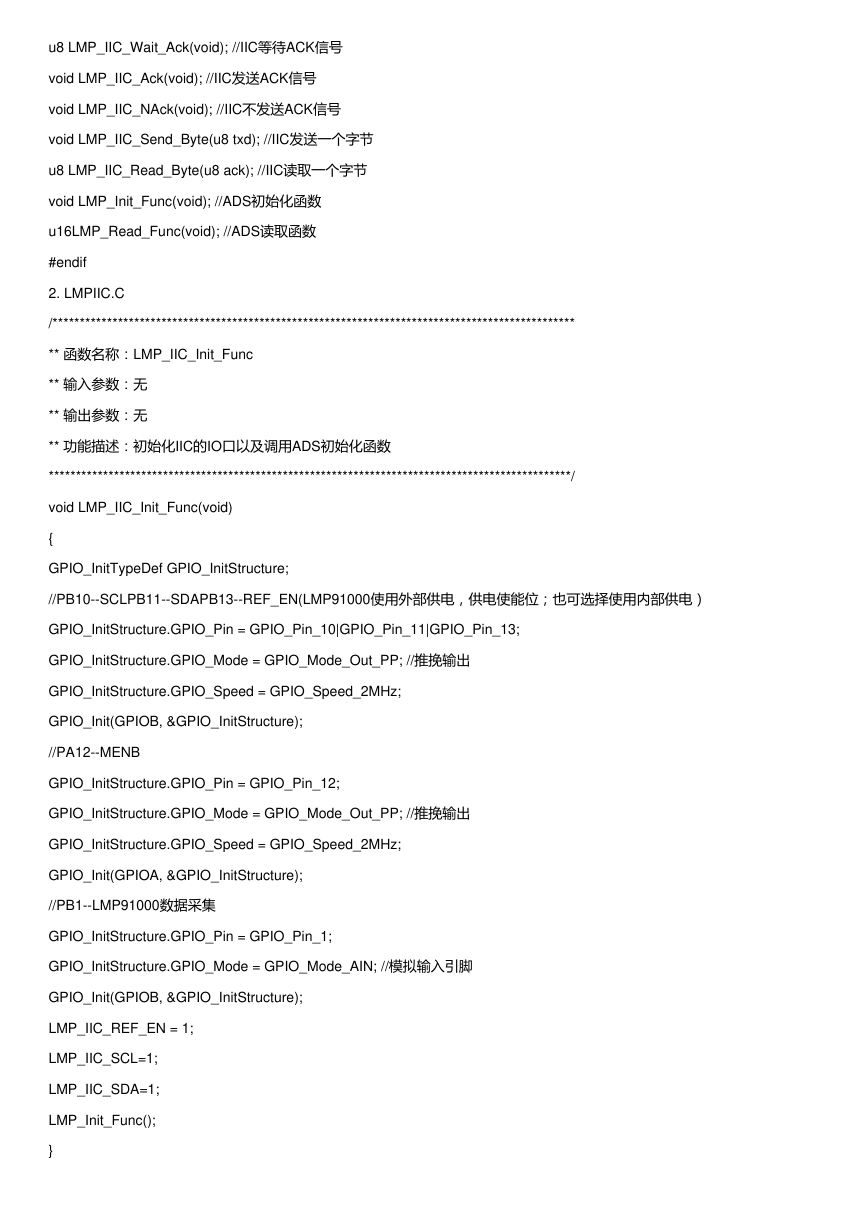

u8 LMP_IIC_Wait_Ack(void); //IIC等待ACK信号 void LMP_IIC_Ack(void); //IIC发送ACK信号 void LMP_IIC_NAck(void); //IIC不发送ACK信号 void LMP_IIC_Send_Byte(u8 txd); //IIC发送一个字节 u8 LMP_IIC_Read_Byte(u8 ack); //IIC读取一个字节 void LMP_Init_Func(void); //ADS初始化函数 u16LMP_Read_Func(void); //ADS读取函数 #endif 2. LMPIIC.C /************************************************************************************************ ** 函数名称：LMP_IIC_Init_Func ** 输入参数：无 ** 输出参数：无 ** 功能描述：初始化IIC的IO口以及调用ADS初始化函数 ************************************************************************************************/ void LMP_IIC_Init_Func(void) { GPIO_InitTypeDef GPIO_InitStructure; //PB10--SCLPB11--SDAPB13--REF_EN(LMP91000使用外部供电，供电使能位；也可选择使用内部供电） GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10|GPIO_Pin_11|GPIO_Pin_13; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz; GPIO_Init(GPIOB, &GPIO_InitStructure); //PA12--MENB GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出 GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz; GPIO_Init(GPIOA, &GPIO_InitStructure); //PB1--LMP91000数据采集 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; //模拟输入引脚 GPIO_Init(GPIOB, &GPIO_InitStructure); LMP_IIC_REF_EN = 1; LMP_IIC_SCL=1; LMP_IIC_SDA=1; LMP_Init_Func(); }

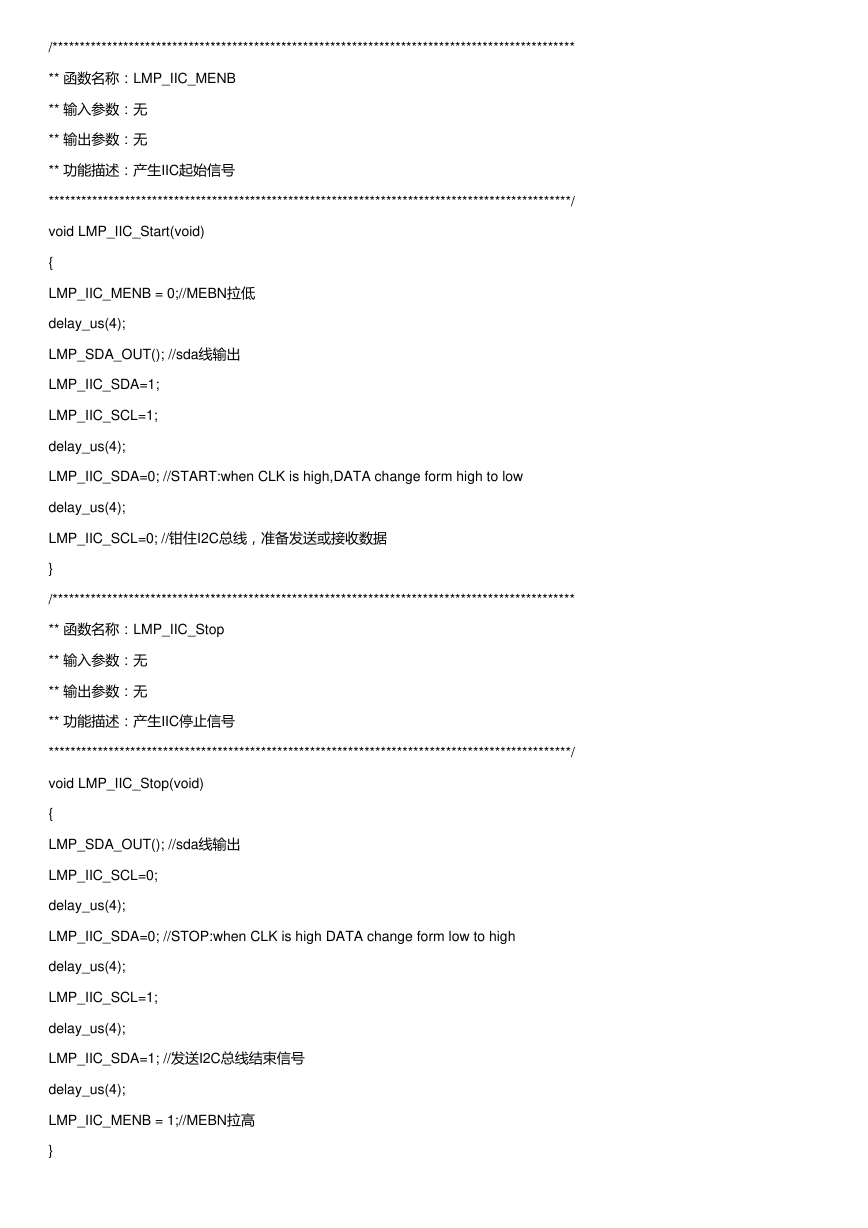

/************************************************************************************************ ** 函数名称：LMP_IIC_MENB ** 输入参数：无 ** 输出参数：无 ** 功能描述：产生IIC起始信号 ************************************************************************************************/ void LMP_IIC_Start(void) { LMP_IIC_MENB = 0;//MEBN拉低 delay_us(4); LMP_SDA_OUT(); //sda线输出 LMP_IIC_SDA=1; LMP_IIC_SCL=1; delay_us(4); LMP_IIC_SDA=0; //START:when CLK is high,DATA change form high to low delay_us(4); LMP_IIC_SCL=0; //钳住I2C总线，准备发送或接收数据 } /************************************************************************************************ ** 函数名称：LMP_IIC_Stop ** 输入参数：无 ** 输出参数：无 ** 功能描述：产生IIC停止信号 ************************************************************************************************/ void LMP_IIC_Stop(void) { LMP_SDA_OUT(); //sda线输出 LMP_IIC_SCL=0; delay_us(4); LMP_IIC_SDA=0; //STOP:when CLK is high DATA change form low to high delay_us(4); LMP_IIC_SCL=1; delay_us(4); LMP_IIC_SDA=1; //发送I2C总线结束信号 delay_us(4); LMP_IIC_MENB = 1;//MEBN拉高 }

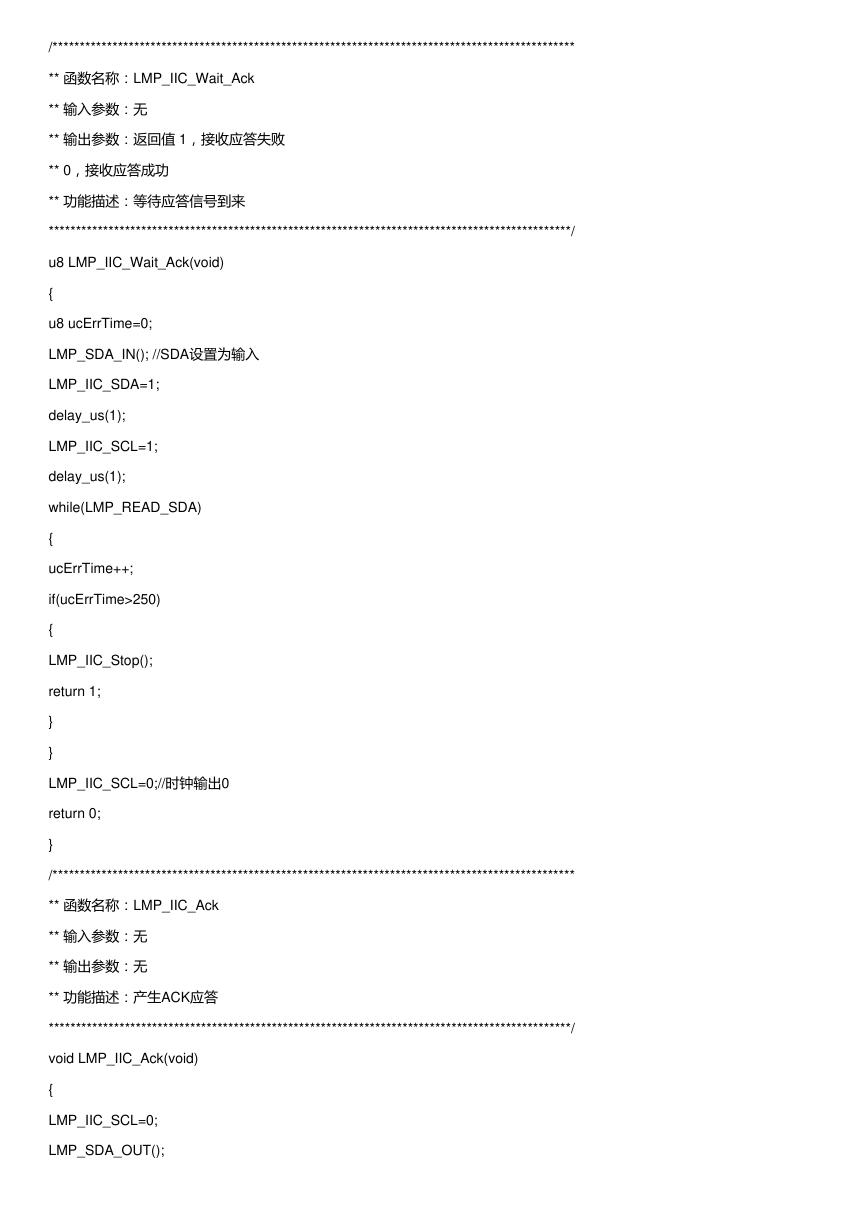

/************************************************************************************************ ** 函数名称：LMP_IIC_Wait_Ack ** 输入参数：无 ** 输出参数：返回值 1，接收应答失败 ** 0，接收应答成功 ** 功能描述：等待应答信号到来 ************************************************************************************************/ u8 LMP_IIC_Wait_Ack(void) { u8 ucErrTime=0; LMP_SDA_IN(); //SDA设置为输入 LMP_IIC_SDA=1; delay_us(1); LMP_IIC_SCL=1; delay_us(1); while(LMP_READ_SDA) { ucErrTime++; if(ucErrTime>250) { LMP_IIC_Stop(); return 1; } } LMP_IIC_SCL=0;//时钟输出0 return 0; } /************************************************************************************************ ** 函数名称：LMP_IIC_Ack ** 输入参数：无 ** 输出参数：无 ** 功能描述：产生ACK应答 ************************************************************************************************/ void LMP_IIC_Ack(void) { LMP_IIC_SCL=0; LMP_SDA_OUT();

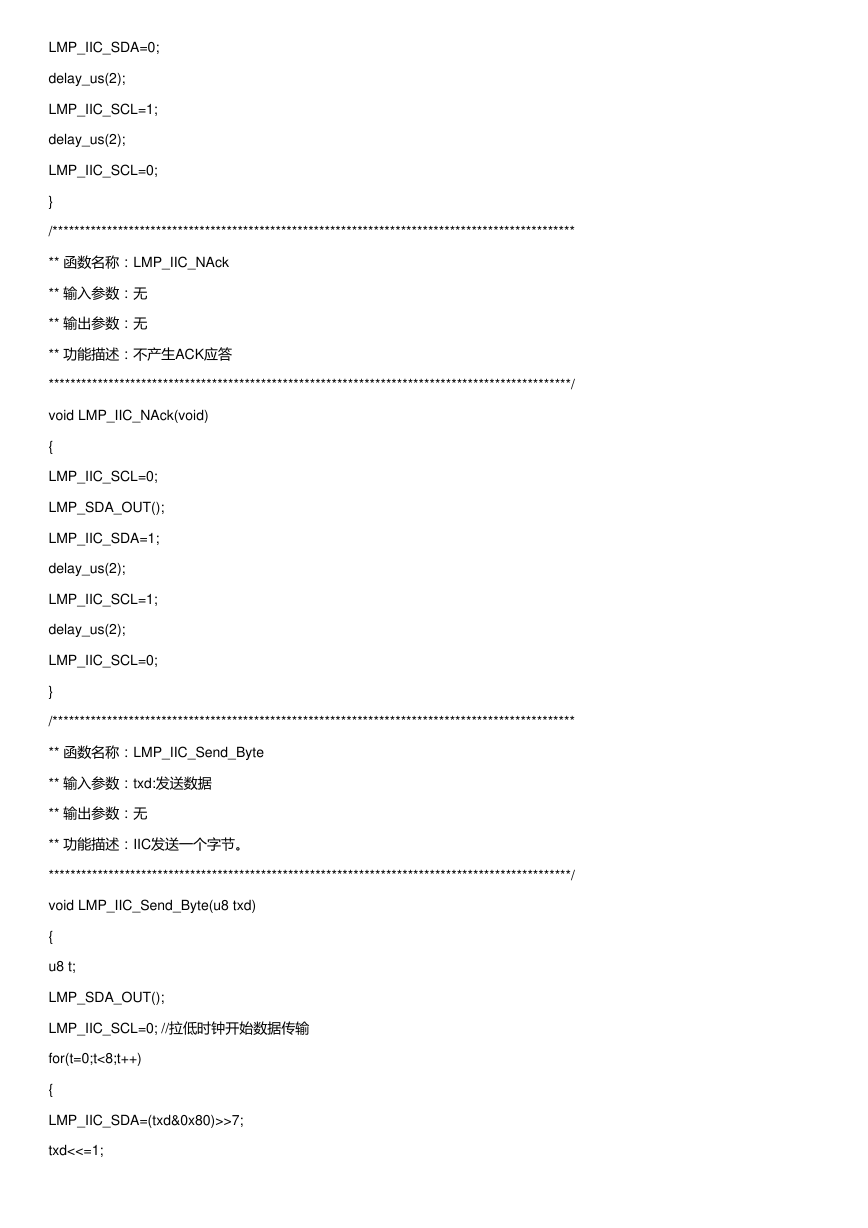

LMP_IIC_SDA=0; delay_us(2); LMP_IIC_SCL=1; delay_us(2); LMP_IIC_SCL=0; } /************************************************************************************************ ** 函数名称：LMP_IIC_NAck ** 输入参数：无 ** 输出参数：无 ** 功能描述：不产生ACK应答 ************************************************************************************************/ void LMP_IIC_NAck(void) { LMP_IIC_SCL=0; LMP_SDA_OUT(); LMP_IIC_SDA=1; delay_us(2); LMP_IIC_SCL=1; delay_us(2); LMP_IIC_SCL=0; } /************************************************************************************************ ** 函数名称：LMP_IIC_Send_Byte ** 输入参数：txd:发送数据 ** 输出参数：无 ** 功能描述：IIC发送一个字节。 ************************************************************************************************/ void LMP_IIC_Send_Byte(u8 txd) { u8 t; LMP_SDA_OUT(); LMP_IIC_SCL=0; //拉低时钟开始数据传输 for(t=0;t<8;t++) { LMP_IIC_SDA=(txd&0x80)>>7; txd<<=1;

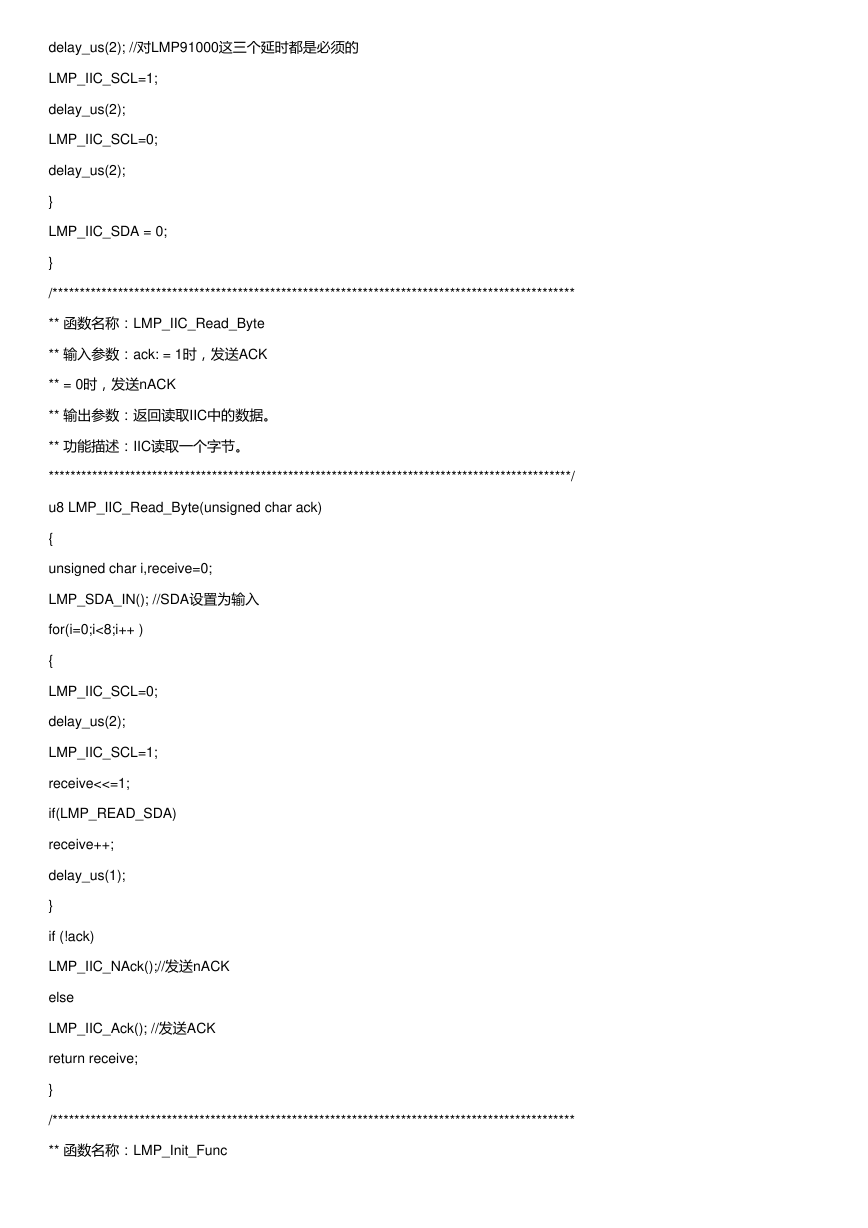

delay_us(2); //对LMP91000这三个延时都是必须的 LMP_IIC_SCL=1; delay_us(2); LMP_IIC_SCL=0; delay_us(2); } LMP_IIC_SDA = 0; } /************************************************************************************************ ** 函数名称：LMP_IIC_Read_Byte ** 输入参数：ack: = 1时，发送ACK ** = 0时，发送nACK ** 输出参数：返回读取IIC中的数据。 ** 功能描述：IIC读取一个字节。 ************************************************************************************************/ u8 LMP_IIC_Read_Byte(unsigned char ack) { unsigned char i,receive=0; LMP_SDA_IN(); //SDA设置为输入 for(i=0;i<8;i++ ) { LMP_IIC_SCL=0; delay_us(2); LMP_IIC_SCL=1; receive<<=1; if(LMP_READ_SDA) receive++; delay_us(1); } if (!ack) LMP_IIC_NAck();//发送nACK else LMP_IIC_Ack(); //发送ACK return receive; } /************************************************************************************************ ** 函数名称：LMP_Init_Func

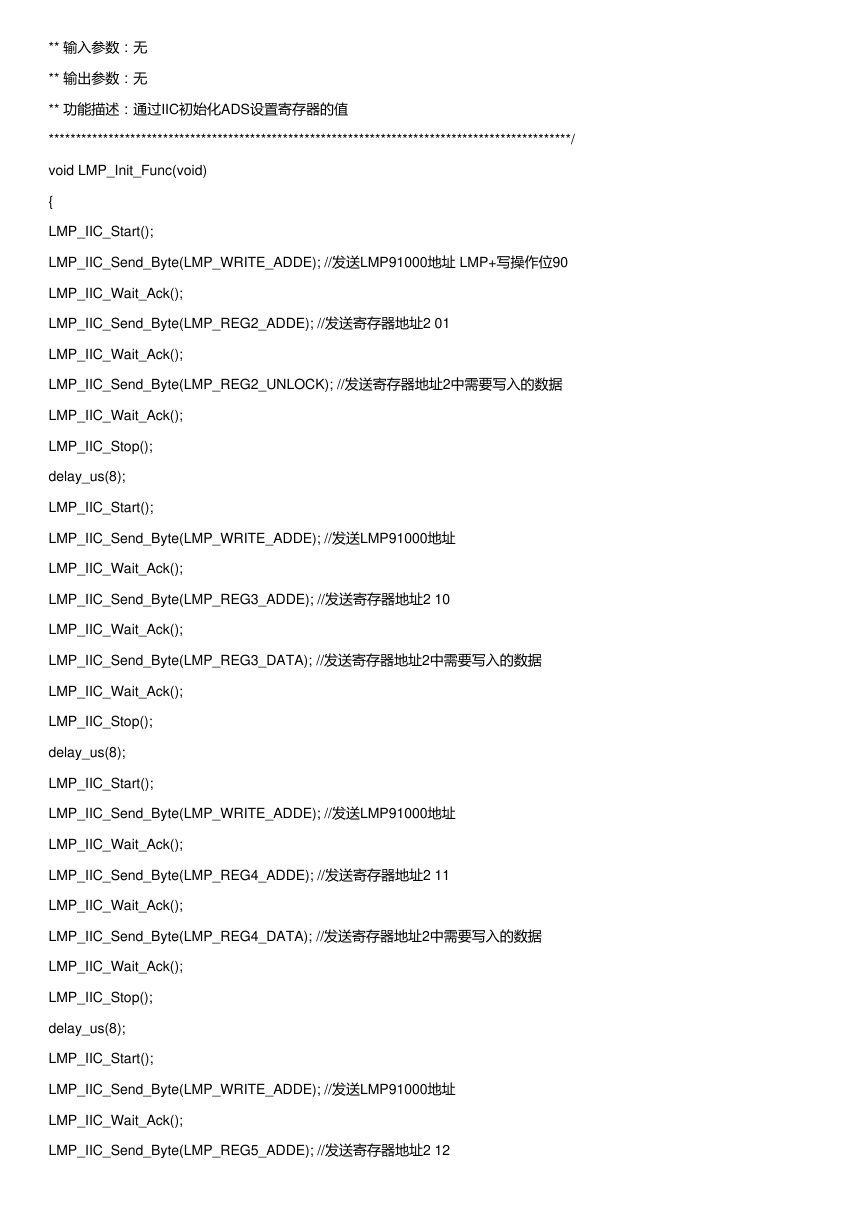

** 输入参数：无 ** 输出参数：无 ** 功能描述：通过IIC初始化ADS设置寄存器的值 ************************************************************************************************/ void LMP_Init_Func(void) { LMP_IIC_Start(); LMP_IIC_Send_Byte(LMP_WRITE_ADDE); //发送LMP91000地址 LMP+写操作位90 LMP_IIC_Wait_Ack(); LMP_IIC_Send_Byte(LMP_REG2_ADDE); //发送寄存器地址2 01 LMP_IIC_Wait_Ack(); LMP_IIC_Send_Byte(LMP_REG2_UNLOCK); //发送寄存器地址2中需要写入的数据 LMP_IIC_Wait_Ack(); LMP_IIC_Stop(); delay_us(8); LMP_IIC_Start(); LMP_IIC_Send_Byte(LMP_WRITE_ADDE); //发送LMP91000地址 LMP_IIC_Wait_Ack(); LMP_IIC_Send_Byte(LMP_REG3_ADDE); //发送寄存器地址2 10 LMP_IIC_Wait_Ack(); LMP_IIC_Send_Byte(LMP_REG3_DATA); //发送寄存器地址2中需要写入的数据 LMP_IIC_Wait_Ack(); LMP_IIC_Stop(); delay_us(8); LMP_IIC_Start(); LMP_IIC_Send_Byte(LMP_WRITE_ADDE); //发送LMP91000地址 LMP_IIC_Wait_Ack(); LMP_IIC_Send_Byte(LMP_REG4_ADDE); //发送寄存器地址2 11 LMP_IIC_Wait_Ack(); LMP_IIC_Send_Byte(LMP_REG4_DATA); //发送寄存器地址2中需要写入的数据 LMP_IIC_Wait_Ack(); LMP_IIC_Stop(); delay_us(8); LMP_IIC_Start(); LMP_IIC_Send_Byte(LMP_WRITE_ADDE); //发送LMP91000地址 LMP_IIC_Wait_Ack(); LMP_IIC_Send_Byte(LMP_REG5_ADDE); //发送寄存器地址2 12

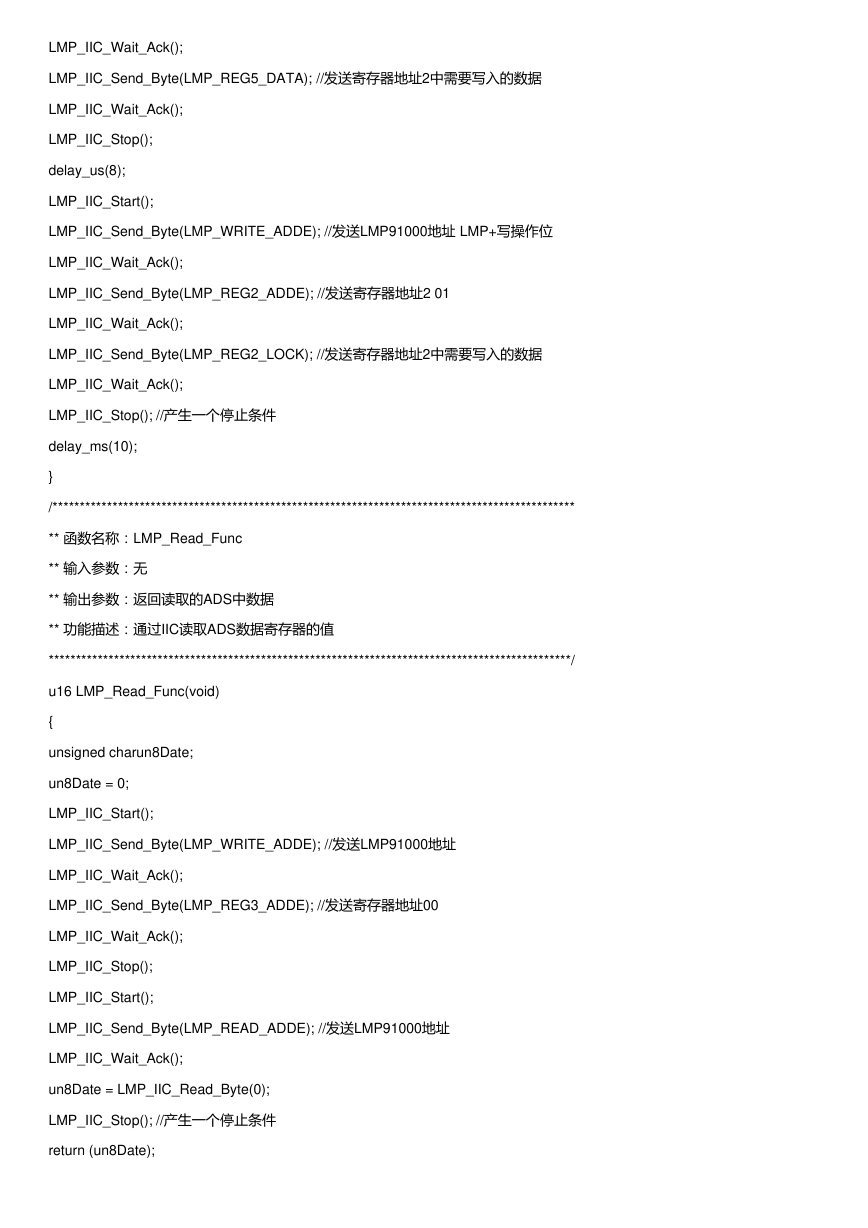

LMP_IIC_Wait_Ack(); LMP_IIC_Send_Byte(LMP_REG5_DATA); //发送寄存器地址2中需要写入的数据 LMP_IIC_Wait_Ack(); LMP_IIC_Stop(); delay_us(8); LMP_IIC_Start(); LMP_IIC_Send_Byte(LMP_WRITE_ADDE); //发送LMP91000地址 LMP+写操作位 LMP_IIC_Wait_Ack(); LMP_IIC_Send_Byte(LMP_REG2_ADDE); //发送寄存器地址2 01 LMP_IIC_Wait_Ack(); LMP_IIC_Send_Byte(LMP_REG2_LOCK); //发送寄存器地址2中需要写入的数据 LMP_IIC_Wait_Ack(); LMP_IIC_Stop(); //产生一个停止条件 delay_ms(10); } /************************************************************************************************ ** 函数名称：LMP_Read_Func ** 输入参数：无 ** 输出参数：返回读取的ADS中数据 ** 功能描述：通过IIC读取ADS数据寄存器的值 ************************************************************************************************/ u16 LMP_Read_Func(void) { unsigned charun8Date; un8Date = 0; LMP_IIC_Start(); LMP_IIC_Send_Byte(LMP_WRITE_ADDE); //发送LMP91000地址 LMP_IIC_Wait_Ack(); LMP_IIC_Send_Byte(LMP_REG3_ADDE); //发送寄存器地址00 LMP_IIC_Wait_Ack(); LMP_IIC_Stop(); LMP_IIC_Start(); LMP_IIC_Send_Byte(LMP_READ_ADDE); //发送LMP91000地址 LMP_IIC_Wait_Ack(); un8Date = LMP_IIC_Read_Byte(0); LMP_IIC_Stop(); //产生一个停止条件 return (un8Date);
