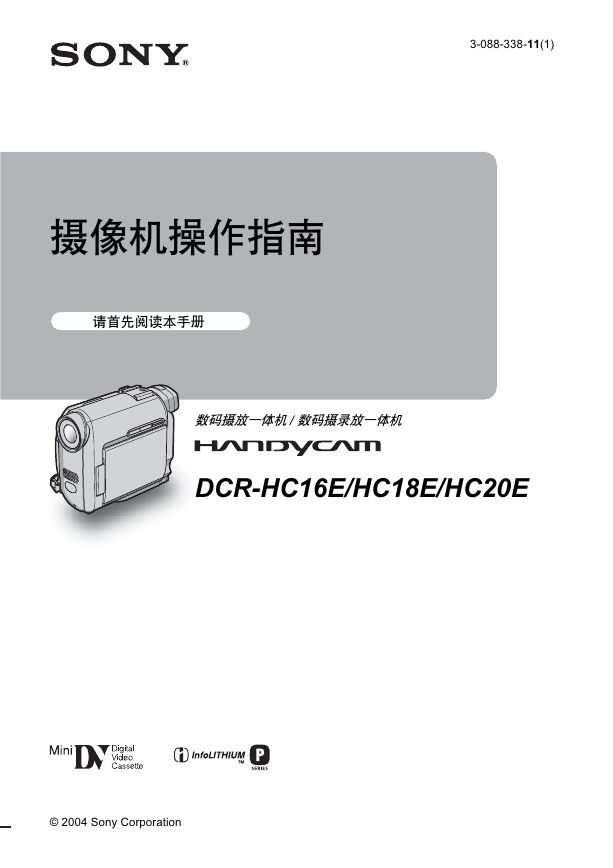

摄像机操作指南请首先阅读本手册数码摄放一体机数码摄录放一体机 '&5+&(+&(+&( 6RQ\&RUSRUDWLRQ

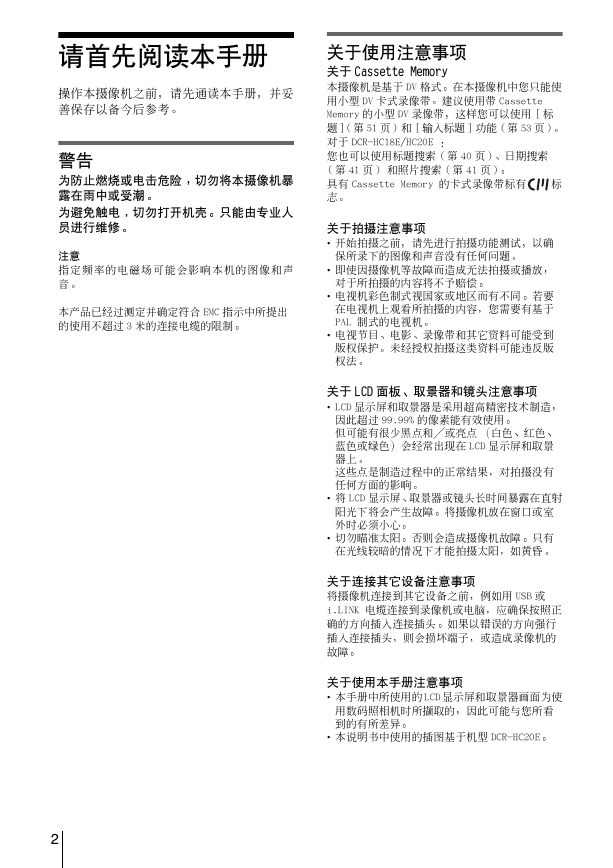

关于使用注意事项关于 Cassette Memory 本摄像机是基于 DV 格式在本摄像机中您只能使用小型 DV 卡式录像带建议使用带 Cassette Memory 的小型 DV 录像带这样您可以使用 [ 标题 ]( 第 51 页 ) 和 [ 输入标题 ] 功能 ( 第 53 页 ) 对于 DCR-HC18E/HC20E 您也可以使用标题搜索 ( 第 40 页 ) 日期搜索 ( 第 41 页 ) 和照片搜索 ( 第 41 页 ) 具有 Cassette Memory 的卡式录像带标有志标关于拍摄注意事项 • 开始拍摄之前请先进行拍摄功能测试以确保所录下的图像和声音没有任何问题 • 即使因摄像机等故障而造成无法拍摄或播放对于所拍摄的内容将不予赔偿 • 电视机彩色制式视国家或地区而有不同若要在电视机上观看所拍摄的内容您需要有基于 PAL 制式的电视机 • 电视节目电影录像带和其它资料可能受到版权保护未经授权拍摄这类资料可能违反版权法关于 LCD 面板取景器和镜头注意事项 • LCD 显示屏和取景器是采用超高精密技术制造因此超过 99.99% 的像素能有效使用但可能有很少黑点和或亮点白色红色蓝色或绿色会经常出现在 LCD 显示屏和取景器上这些点是制造过程中的正常结果对拍摄没有任何方面的影响 • 将 LCD 显示屏取景器或镜头长时间暴露在直射阳光下将会产生故障将摄像机放在窗口或室外时必须小心 • 切勿瞄准太阳否则会造成摄像机故障只有在光线较暗的情况下才能拍摄太阳如黄昏关于连接其它设备注意事项将摄像机连接到其它设备之前例如用 USB 或 i.LINK 电缆连接到录像机或电脑应确保按照正确的方向插入连接插头如果以错误的方向强行插入连接插头则会损坏端子或造成录像机的故障关于使用本手册注意事项 • 本手册中所使用的 LCD 显示屏和取景器画面为使用数码照相机时所撷取的因此可能与您所看到的有所差异 • 本说明书中使用的插图基于机型 DCR-HC20E 请首先阅读本手册操作本摄像机之前请先通读本手册并妥善保存以备今后参考警告为防止燃烧或电击危险切勿将本摄像机暴露在雨中或受潮为避免触电切勿打开机壳只能由专业人员进行维修注意指定频率的电磁场可能会影响本机的图像和声音本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接电缆的限制 2

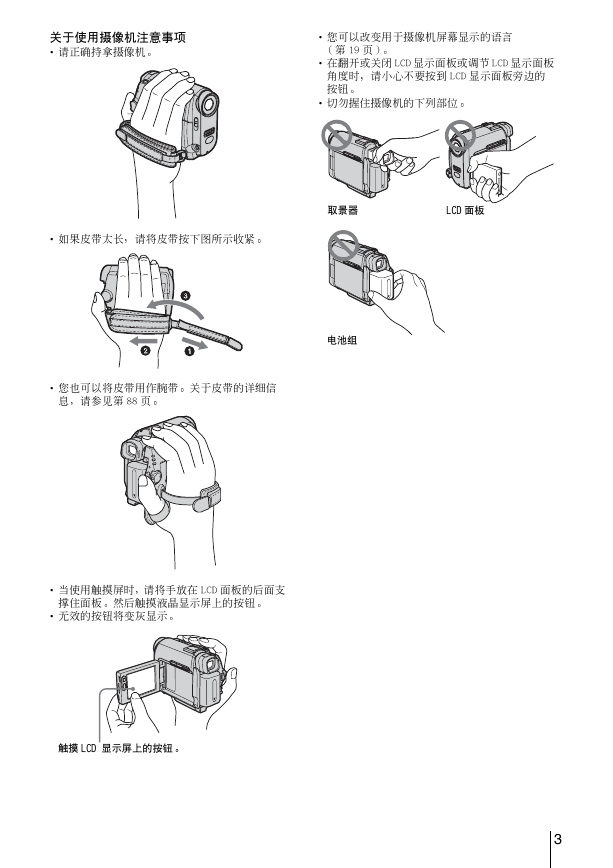

关于使用摄像机注意事项 • 请正确持拿摄像机 • 您可以改变用于摄像机屏幕显示的语言 ( 第 19 页 ) • 在翻开或关闭 LCD 显示面板或调节 LCD 显示面板角度时请小心不要按到 LCD 显示面板旁边的按钮 • 切勿握住摄像机的下列部位 • 如果皮带太长请将皮带按下图所示收紧取景器 LCD 面板电池组 • 您也可以将皮带用作腕带关于皮带的详细信息请参见第 88 页 • 当使用触摸屏时请将手放在 LCD 面板的后面支撑住面板然后触摸液晶显示屏上的按钮 • 无效的按钮将变灰显示触摸 LCD 显示屏上的按钮 3

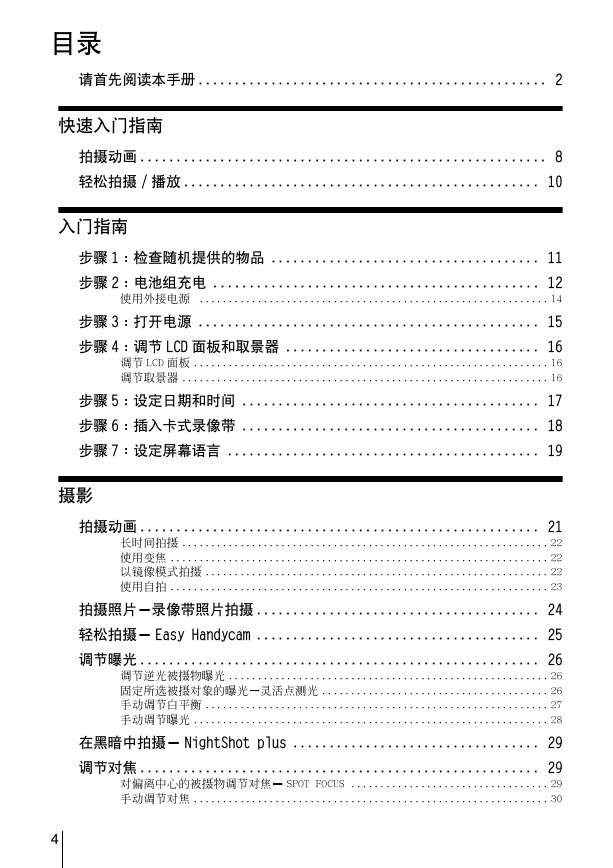

目录请首先阅读本手册 ................................................ 2 快速入门指南拍摄动画 ........................................................ 8 轻松拍摄 / 播放 ................................................. 10 入门指南步骤 1 检查随机提供的物品 ..................................... 11 步骤 2 电池组充电 ............................................. 12 使用外接电源 ............................................................ 14 步骤 3 打开电源 ............................................... 15 步骤 4 调节 LCD 面板和取景器 ................................... 16 调节 LCD 面板 ............................................................. 16 调节取景器 ............................................................... 16 步骤 5 设定日期和时间 ......................................... 17 步骤 6 插入卡式录像带 ......................................... 18 步骤 7 设定屏幕语言 ........................................... 19 摄影拍摄动画 ....................................................... 21 长时间拍摄 ............................................................... 22 使用变焦 ................................................................. 22 以镜像模式拍摄 ........................................................... 22 使用自拍 ................................................................. 23 拍摄照片录像带照片拍摄 ....................................... 24 轻松拍摄 Easy Handycam ....................................... 25 调节曝光 ....................................................... 26 调节逆光被摄物曝光 ....................................................... 26 固定所选被摄对象的曝光灵活点测光 ....................................... 26 手动调节白平衡 ........................................................... 27 手动调节曝光 ............................................................. 28 在黑暗中拍摄 NightShot plus .................................. 29 调节对焦 ....................................................... 29 对偏离中心的被摄物调节对焦 SPOT FOCUS .................................. 29 手动调节对焦 ............................................................. 30 4

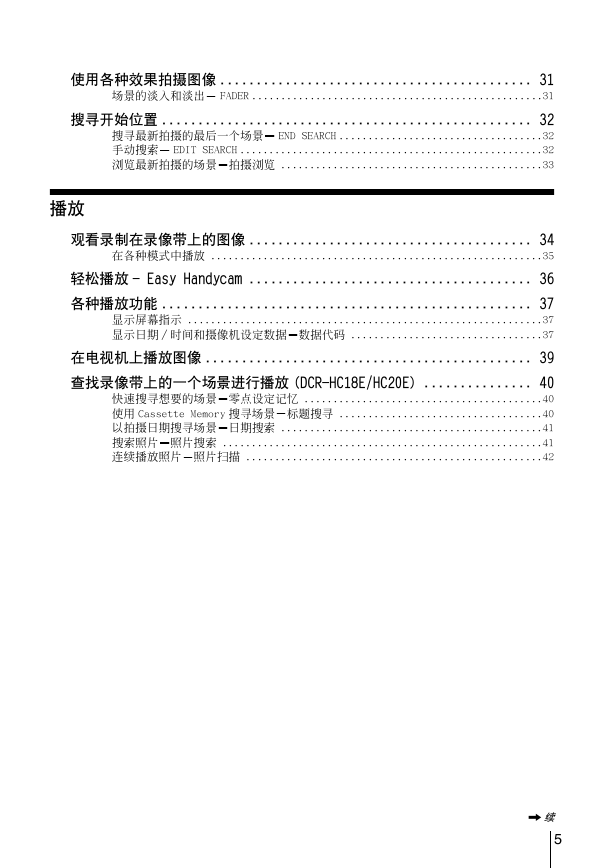

使用各种效果拍摄图像 ........................................... 31 场景的淡入和淡出 FADER ..................................................31 搜寻开始位置 ................................................... 32 搜寻最新拍摄的最后一个场景 END SEARCH ...................................32 手动搜索 EDIT SEARCH ....................................................32 浏览最新拍摄的场景拍摄浏览 .............................................33 播放观看录制在录像带上的图像 ....................................... 34 在各种模式中播放 .........................................................35 轻松播放 - Easy Handycam ....................................... 36 各种播放功能 ................................................... 37 显示屏幕指示 .............................................................37 显示日期 / 时间和摄像机设定数据数据代码 .................................37 在电视机上播放图像 ............................................. 39 查找录像带上的一个场景进行播放 (DCR-HC18E/HC20E) ............... 40 快速搜寻想要的场景零点设定记忆 .........................................40 使用 Cassette Memory 搜寻场景标题搜寻 ...................................40 以拍摄日期搜寻场景日期搜索 .............................................41 搜索照片照片搜索 .......................................................41 连续播放照片照片扫描 ...................................................42 , 续 5

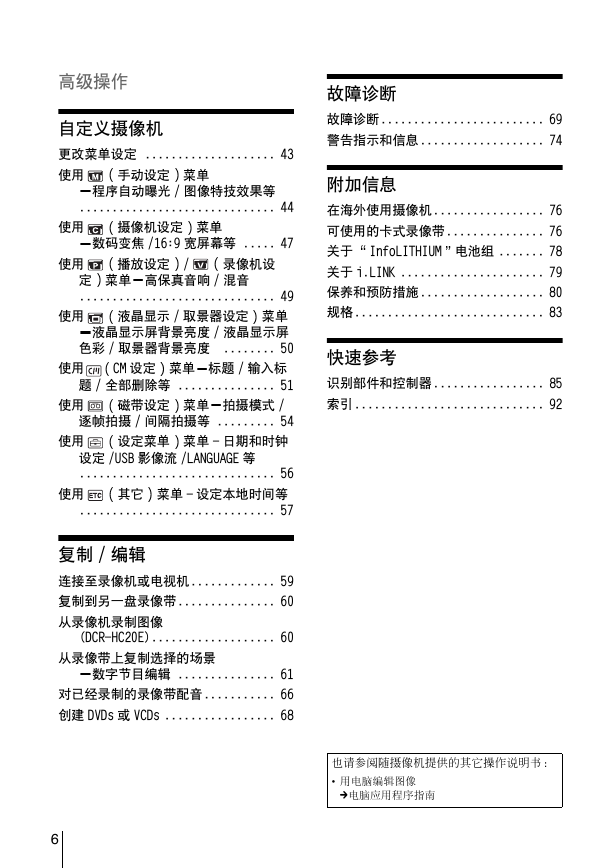

故障诊断故障诊断......................... 69 警告指示和信息................... 74 附加信息在海外使用摄像机................. 76 可使用的卡式录像带............... 76 关于 InfoLITHIUM 电池组 ....... 78 关于 i.LINK ...................... 79 保养和预防措施................... 80 规格............................. 83 快速参考识别部件和控制器................. 85 索引............................. 92 高级操作自定义摄像机更改菜单设定 .................... 43 使用手动设定菜单程序自动曝光 / 图像特技效果等 .............................. 44 使用摄像机设定菜单数码变焦 /16:9 宽屏幕等 ..... 47 使用播放设定 / 录像机设定菜单高保真音响 / 混音 .............................. 49 使用液晶显示 / 取景器设定菜单液晶显示屏背景亮度 / 液晶显示屏色彩 / 取景器背景亮度 ........ 50 使用 CM 设定菜单标题 / 输入标题 / 全部删除等 ............... 51 使用磁带设定菜单拍摄模式 / 逐帧拍摄 / 间隔拍摄等 ......... 54 使用设定菜单菜单 - 日期和时钟设定 /USB 影像流 /LANGUAGE 等 .............................. 56 使用其它菜单 - 设定本地时间等 .............................. 57 复制 / 编辑连接至录像机或电视机............. 59 复制到另一盘录像带............... 60 从录像机录制图像 (DCR-HC20E)................... 60 从录像带上复制选择的场景数字节目编辑 ............... 61 对已经录制的录像带配音........... 66 创建 DVDs 或 VCDs ................. 68 也请参阅随摄像机提供的其它操作说明书用电脑编辑图像 c电脑应用程序指南 6

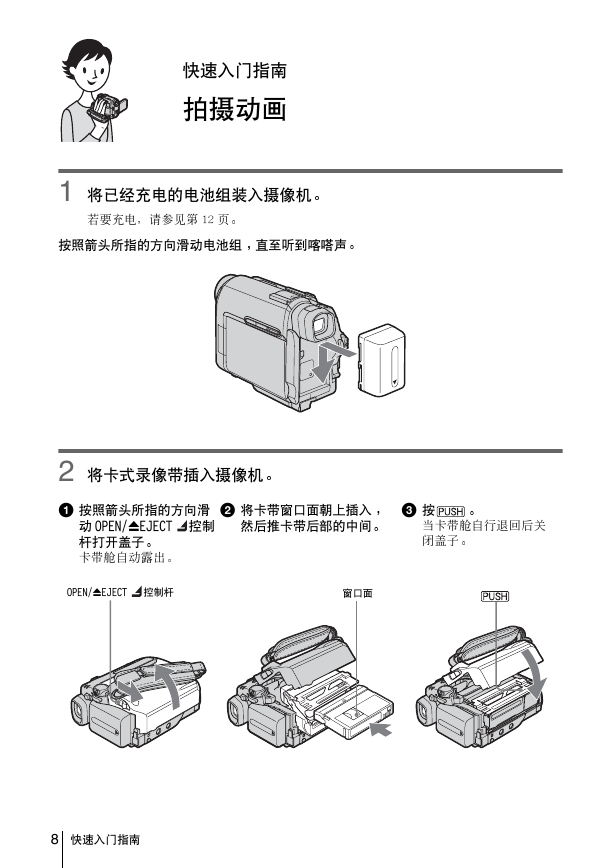

快速入门指南拍摄动画 1 将已经充电的电池组装入摄像机若要充电请参见第 12 页按照箭头所指的方向滑动电池组直至听到喀嗒声 2 将卡式录像带插入摄像机 a 按照箭头所指的方向滑动 OPEN/ZEJECT 控制杆打开盖子卡带舱自动露出 b 将卡带窗口面朝上插入然后推卡带后部的中间 c 按当卡带舱自行退回后关闭盖子 OPEN/ZEJECT 控制杆窗口面 8 快速入门指南
