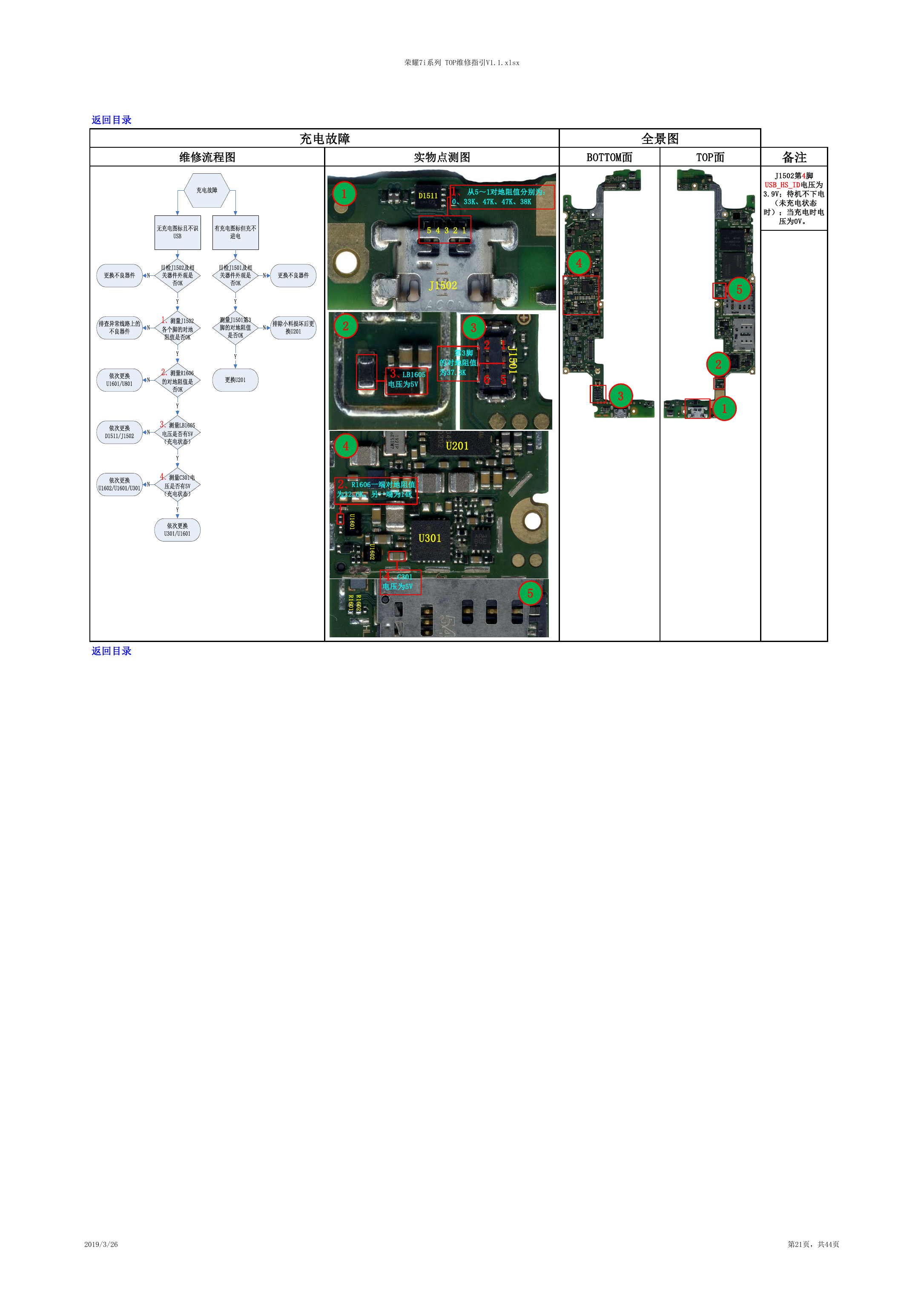

荣耀7i系列 TOP维修指引V1.1.xlsx 返回目录 维修流程图 实物点测图 BOTTOM面 TOP面 备注 充电故障 全景图 J1502第4脚 USB_HS_ID电压为 3.9V；待机不下电 （未充电状态 时）；当充电时电 压为0V。 4 3 5 2 1 1 2 4 D1511 从5～1对地阻值分别为： 1、 0、33K、47K、47K、38K 5 4 3 2 1 J1502 3 第3脚 的对地阻值 为37.3K 12 56 J 1 5 0 1 LB1605 3、 电压为5V U201 2、 R1606一端对地阻值 为22.6K，另一端为14K U 1 6 0 1 U 1 6 0 2 R 1 6 0 1 R 1 6 0 2 U301 4、 C301 电压为5V 5 返回目录 2019/3/26 第21页，共44页 充电故障无充电图标且不识USB有充电图标但充不进电目检J1502及相关器件外观是否OK目检J1501及相关器件外观是否OK更换不良器件N1、测量J1502各个脚的对地阻值是否OK排查异常线路上的不良器件NY3、测量LB1605电压是否有5V（充电状态）依次更换D1511/J1502N4、测量C301电压是否有5V（充电状态）依次更换U1602/U1601/U301NY依次更换U301/U1601Y更换不良器件N测量J1501第3脚的对地阻值是否OK排除小料损坏后更换U201YN更换U201Y2、测量R1606的对地阻值是否OK依次更换U1601/U801NYY
