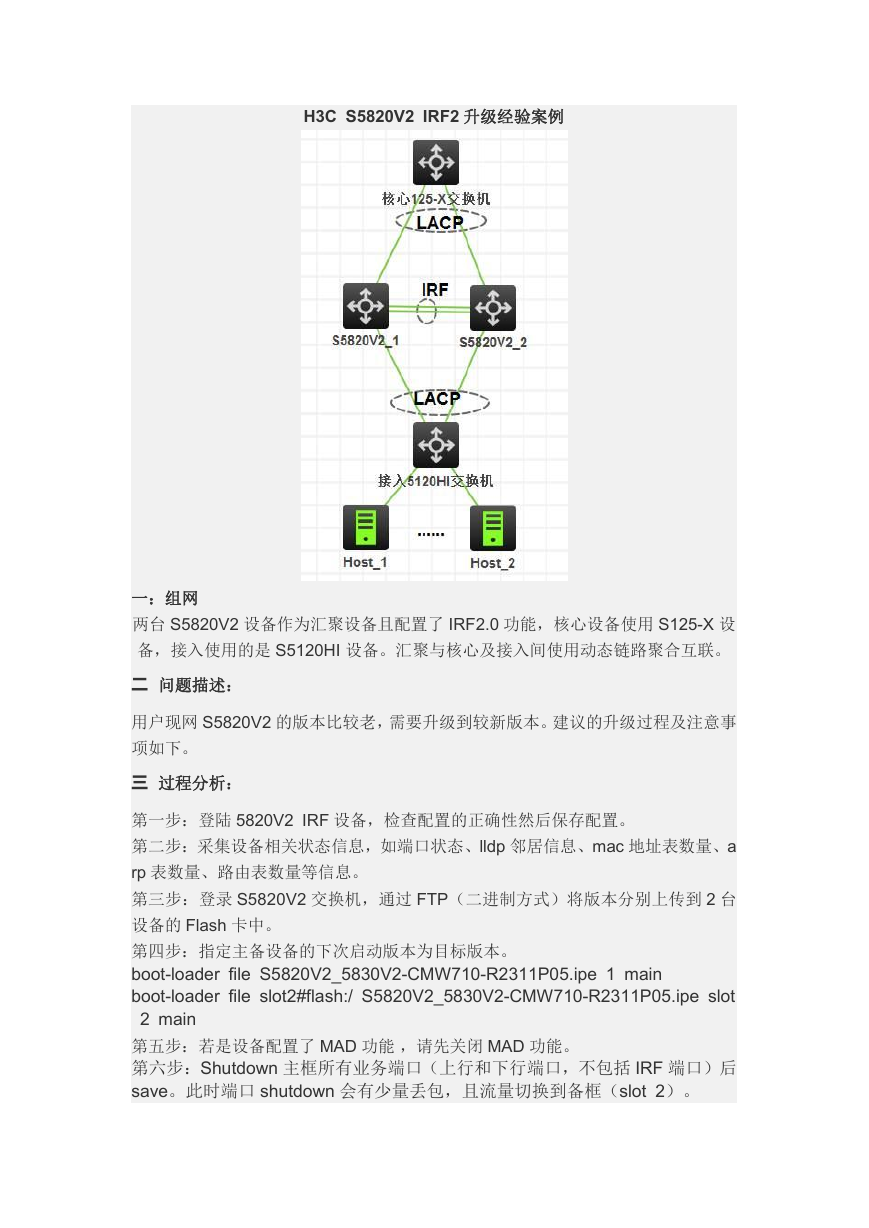

H3C S5820V2 IRF2 升级经验案例 一：组网 两台 S5820V2 设备作为汇聚设备且配置了 IRF2.0 功能，核心设备使用 S125-X 设 备，接入使用的是 S5120HI 设备。汇聚与核心及接入间使用动态链路聚合互联。 二 问题描述： 用户现网 S5820V2 的版本比较老，需要升级到较新版本。建议的升级过程及注意事 项如下。 三 过程分析： 第一步：登陆 5820V2 IRF 设备，检查配置的正确性然后保存配置。 第二步：采集设备相关状态信息，如端口状态、lldp 邻居信息、mac 地址表数量、a rp 表数量、路由表数量等信息。 第三步：登录 S5820V2 交换机，通过 FTP（二进制方式）将版本分别上传到 2 台 设备的 Flash 卡中。 第四步：指定主备设备的下次启动版本为目标版本。 boot-loader file S5820V2_5830V2-CMW710-R2311P05.ipe 1 main boot-loader file slot2#flash:/ S5820V2_5830V2-CMW710-R2311P05.ipe slot 2 main 第五步：若是设备配置了 MAD 功能 ，请先关闭 MAD 功能。 第六步：Shutdown 主框所有业务端口（上行和下行端口，不包括 IRF 端口）后 save。此时端口 shutdown 会有少量丢包，且流量切换到备框（slot 2）。 

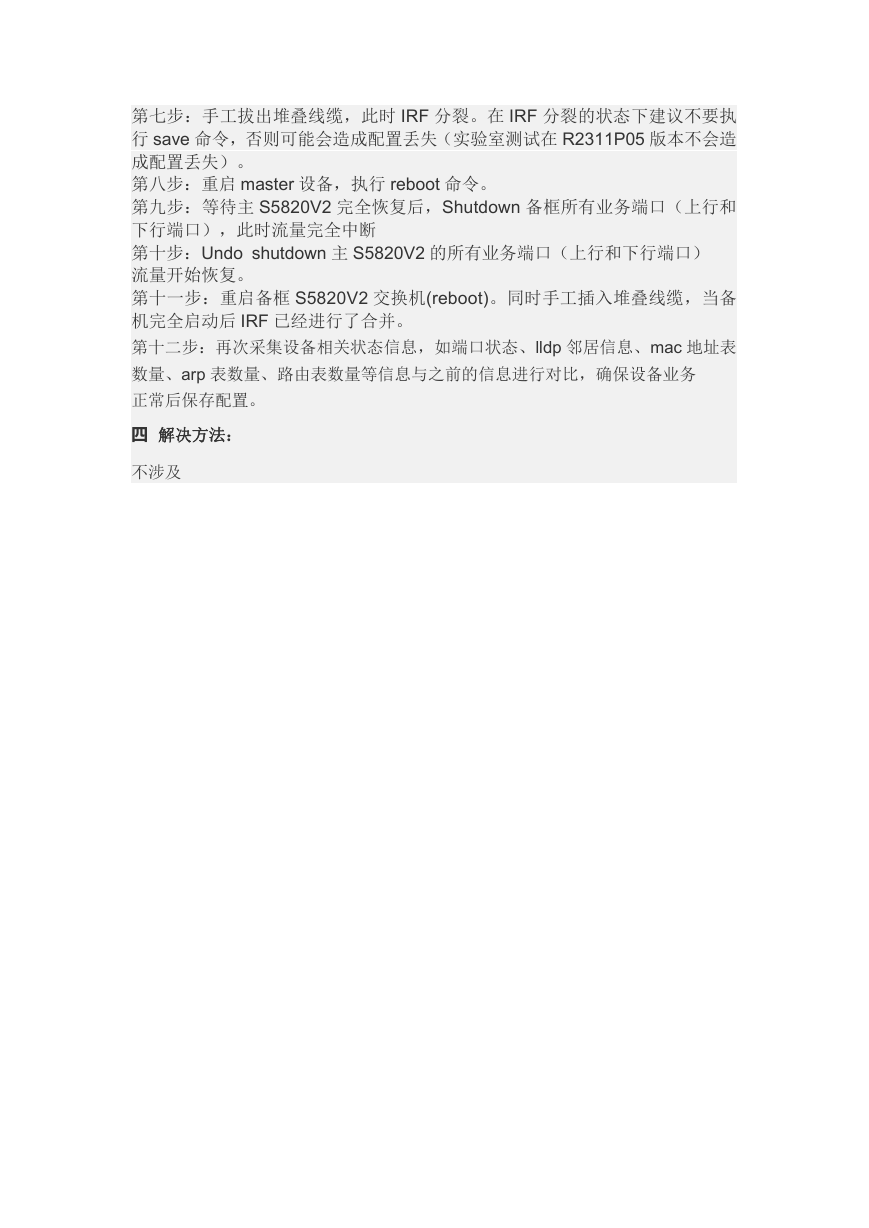

第七步：手工拔出堆叠线缆，此时 IRF 分裂。在 IRF 分裂的状态下建议不要执 行 save 命令，否则可能会造成配置丢失（实验室测试在 R2311P05 版本不会造 成配置丢失）。 第八步：重启 master 设备，执行 reboot 命令。 第九步：等待主 S5820V2 完全恢复后，Shutdown 备框所有业务端口（上行和 下行端口），此时流量完全中断 第十步：Undo shutdown 主 S5820V2 的所有业务端口（上行和下行端口） 流量开始恢复。 第十一步：重启备框 S5820V2 交换机(reboot)。同时手工插入堆叠线缆，当备 机完全启动后 IRF 已经进行了合并。 第十二步：再次采集设备相关状态信息，如端口状态、lldp 邻居信息、mac 地址表 数量、arp 表数量、路由表数量等信息与之前的信息进行对比，确保设备业务 正常后保存配置。 四 解决方法： 不涉及
