    CALL D1MS
    ROR AL,1DEC BLJNZ L2MOV AL ,0FFHOUT DX ,ALCAL
    DATA SEGMENT
    MAIN PROC
    1. 单项选择题 (在下列每小题的四个备选答案中，选出一个正确的答案，并将号码填在括号内。 每小题 1 微机原理及接口技术期末模拟试题 A 分，共 10 分) 1、8086/8088 的时钟信号是由( )提供。 A. 8259 B. 8255 C. 8284 D. 8253 2、指令 MOV AX ， 0283H[BX][SI] 中源操作数的寻址方式为( )。 A. 寄存器间接寻址 B. 基址变址相对寻址 C. 基址寻址 D. 变址寻址 3、某存储单元的段基址为 3806H，段内偏移地址为 2948H，该存储单元的物理地址为( )。 A. 4100H B. 3A9A8H C.3B008H D. 3AA08H 4、某存储器芯片有地址线 15 根，数据线 8 根、该存储器芯片的存储容量为( )。 A. 15K×8 B. 32K×256 C. 1K×8 D. 32K×8 5、某存储器芯片容量为 2K×4bit、若用它组成 16K×8bit 存储器组，所用芯片数以及用于组内寻址的地址线为( )。 A. 2 片、11 根 B. 16 片、14 根 C. 8 片、16 根 D. 16 片、8 根 6、 DMAC 8237 具有( ) 独立通道 。 A . 八个 B . 二个 C . 四个 D . 三个 7、 可编程中断控制器 8259A 每片具有( ) 优先权控制 。 A . 4 级 B . 2 级 C . 8 级 D . 6 级 8、 若要某系统的 8253 的 2 通道输出波形为占空比 1:1 的方波、分频系数为 1000、二进制计数，其工作方式命令 字为( )。 A. A6H B. B6H C. B4H D. C7H 9、8237 片内寻址的端口有( )个。 A. 4 B. 2 C. 8 D. 16 10、8259 片内寻址的端口有( )个。 A. 4 B. 2 C. 8 D. 16 1. 填空题：(每空 1 分，共计 40 分) 1. 伪指令 ASSUME 在程序中出现时表示：( )。 2. 汇编语言源程序中的语句结构由 4 部分组成，每个部分称为项(也可称为域或埸)，各项名称分 别为：( )、( )、( )、( )。 3. 标志寄存器 FR 中有六个状态标志，它们的符号、名称以及为 0 和 1 时代表的意义分别为： ①.( )； ②.( )； ③.( )； ④.( )； ⑤.( )； ⑥.( )； 4、微机主机与输入/输出设备之间的数据传送方式有以下四种方式：( )、 ( )、( )、( )、 5、执行下面的程序段后，AX=( ) 1

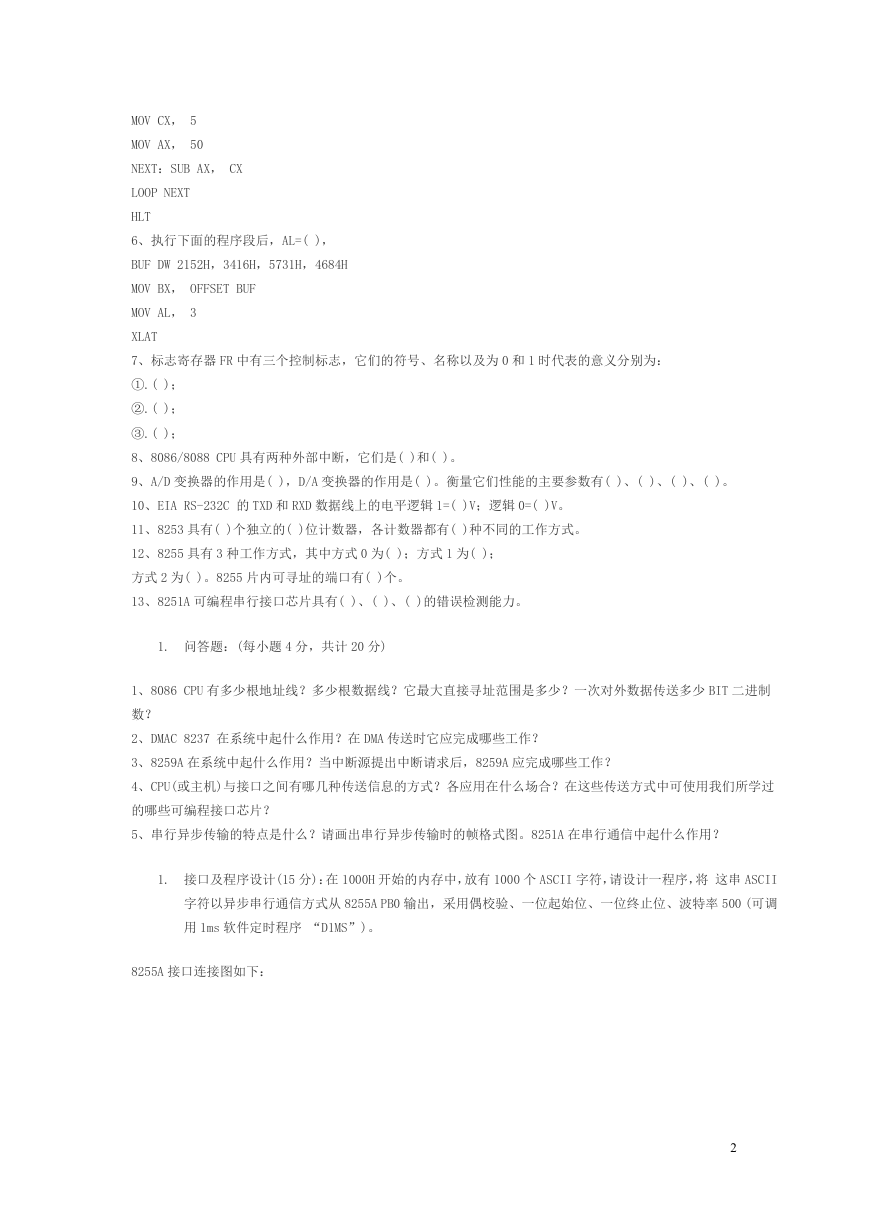

    MOV CX， 5 MOV AX， 50 NEXT：SUB AX， CX LOOP NEXT HLT 6、执行下面的程序段后，AL=( )， BUF DW 2152H，3416H，5731H，4684H MOV BX， OFFSET BUF MOV AL， 3 XLAT 7、标志寄存器 FR 中有三个控制标志，它们的符号、名称以及为 0 和 1 时代表的意义分别为： ①.( )； ②.( )； ③.( )； 8、8086/8088 CPU 具有两种外部中断，它们是( )和( )。 9、A/D 变换器的作用是( )，D/A 变换器的作用是( )。衡量它们性能的主要参数有( )、( )、( )、( )。 10、EIA RS-232C 的 TXD 和 RXD 数据线上的电平逻辑 1=( )V；逻辑 0=( )V。 11、8253 具有( )个独立的( )位计数器，各计数器都有( )种不同的工作方式。 12、8255 具有 3 种工作方式，其中方式 0 为( )；方式 1 为( )； 方式 2 为( )。8255 片内可寻址的端口有( )个。 13、8251A 可编程串行接口芯片具有( )、( )、( )的错误检测能力。 1. 问答题：(每小题 4 分，共计 20 分) 1、8086 CPU 有多少根地址线？多少根数据线？它最大直接寻址范围是多少？一次对外数据传送多少 BIT 二进制 数？ 2、DMAC 8237 在系统中起什么作用？在 DMA 传送时它应完成哪些工作？ 3、8259A 在系统中起什么作用？当中断源提出中断请求后，8259A 应完成哪些工作？ 4、CPU(或主机)与接口之间有哪几种传送信息的方式？各应用在什么场合？在这些传送方式中可使用我们所学过 的哪些可编程接口芯片？ 5、串行异步传输的特点是什么？请画出串行异步传输时的帧格式图。8251A 在串行通信中起什么作用？ 1. 接口及程序设计(15 分)：在 1000H 开始的内存中，放有 1000 个 ASCII 字符，请设计一程序，将 这串 ASCII 字符以异步串行通信方式从 8255A PB0 输出，采用偶校验、一位起始位、一位终止位、波特率 500 (可调 用 1ms 软件定时程序 “D1MS”)。 8255A 接口连接图如下： 2
    8255A 工作方式控制字如下∶ D7 D6 D5 D4 D3 D2 D1 D0 特征位 A 组方式 A 口 C4～7 B 组方式 B 口 C0～3 五、若用 2114 存储器芯片组成 2KB RAM，地址范围为 8000H～87FFH，问地址线、数据线及相关的控制线如何连接？ (假设 CPU 只有 16 根地址线、8 根数据线，控制线为 WR、 RD、 IO/M，采用 LS138 全译码法。) (15 分) （注 意：复试考过几次，很重要） 3

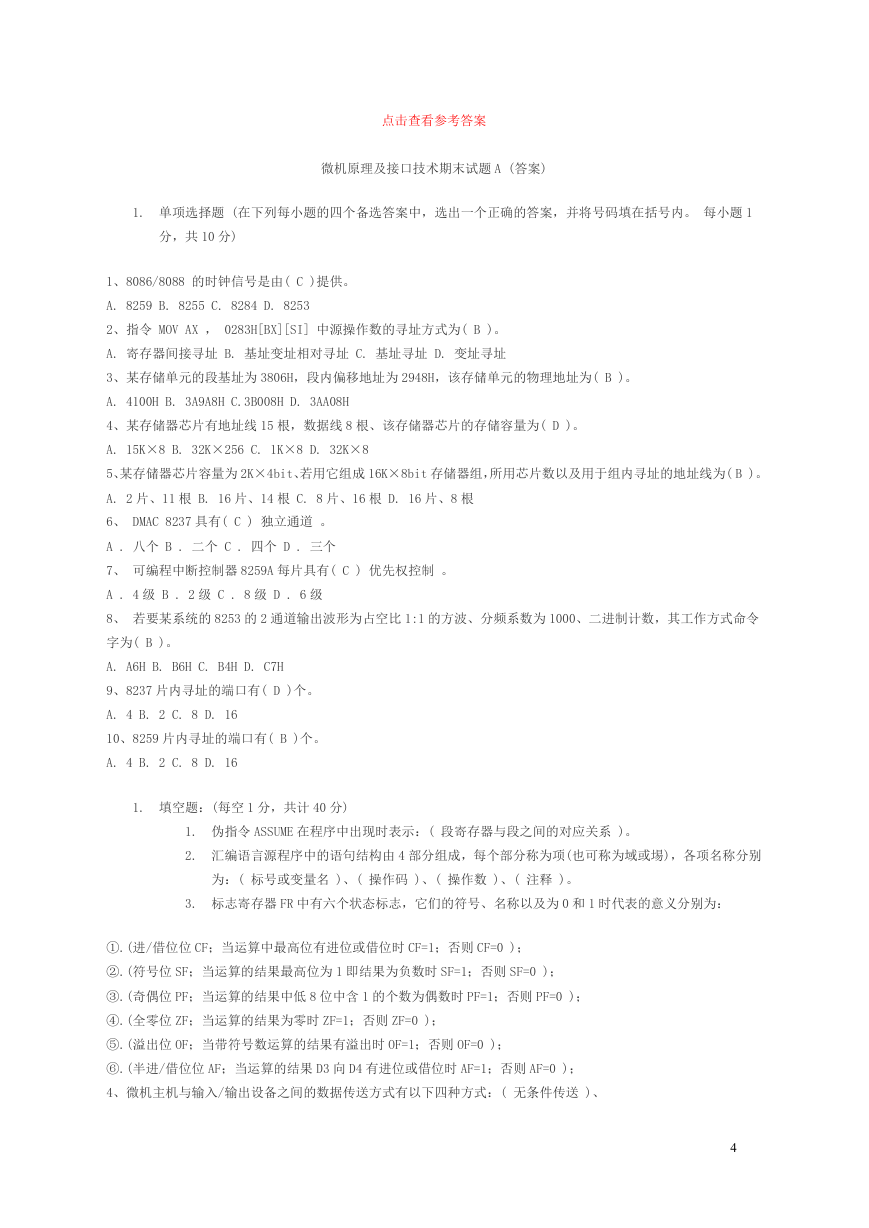

    点击查看参考答案 微机原理及接口技术期末试题 A (答案) 1. 单项选择题 (在下列每小题的四个备选答案中，选出一个正确的答案，并将号码填在括号内。 每小题 1 分，共 10 分) 1、8086/8088 的时钟信号是由( C )提供。 A. 8259 B. 8255 C. 8284 D. 8253 2、指令 MOV AX ， 0283H[BX][SI] 中源操作数的寻址方式为( B )。 A. 寄存器间接寻址 B. 基址变址相对寻址 C. 基址寻址 D. 变址寻址 3、某存储单元的段基址为 3806H，段内偏移地址为 2948H，该存储单元的物理地址为( B )。 A. 4100H B. 3A9A8H C.3B008H D. 3AA08H 4、某存储器芯片有地址线 15 根，数据线 8 根、该存储器芯片的存储容量为( D )。 A. 15K×8 B. 32K×256 C. 1K×8 D. 32K×8 5、某存储器芯片容量为 2K×4bit、若用它组成 16K×8bit 存储器组，所用芯片数以及用于组内寻址的地址线为( B )。 A. 2 片、11 根 B. 16 片、14 根 C. 8 片、16 根 D. 16 片、8 根 6、 DMAC 8237 具有( C ) 独立通道 。 A . 八个 B . 二个 C . 四个 D . 三个 7、 可编程中断控制器 8259A 每片具有( C ) 优先权控制 。 A . 4 级 B . 2 级 C . 8 级 D . 6 级 8、 若要某系统的 8253 的 2 通道输出波形为占空比 1:1 的方波、分频系数为 1000、二进制计数，其工作方式命令 字为( B )。 A. A6H B. B6H C. B4H D. C7H 9、8237 片内寻址的端口有( D )个。 A. 4 B. 2 C. 8 D. 16 10、8259 片内寻址的端口有( B )个。 A. 4 B. 2 C. 8 D. 16 1. 填空题：(每空 1 分，共计 40 分) 1. 伪指令 ASSUME 在程序中出现时表示：( 段寄存器与段之间的对应关系 )。 2. 汇编语言源程序中的语句结构由 4 部分组成，每个部分称为项(也可称为域或埸)，各项名称分别 为：( 标号或变量名 )、( 操作码 )、( 操作数 )、( 注释 )。 3. 标志寄存器 FR 中有六个状态标志，它们的符号、名称以及为 0 和 1 时代表的意义分别为： ①.(进/借位位 CF；当运算中最高位有进位或借位时 CF=1；否则 CF=0 )； ②.(符号位 SF；当运算的结果最高位为 1 即结果为负数时 SF=1；否则 SF=0 )； ③.(奇偶位 PF；当运算的结果中低 8 位中含 1 的个数为偶数时 PF=1；否则 PF=0 )； ④.(全零位 ZF；当运算的结果为零时 ZF=1；否则 ZF=0 )； ⑤.(溢出位 OF；当带符号数运算的结果有溢出时 OF=1；否则 OF=0 )； ⑥.(半进/借位位 AF；当运算的结果 D3 向 D4 有进位或借位时 AF=1；否则 AF=0 )； 4、微机主机与输入/输出设备之间的数据传送方式有以下四种方式：( 无条件传送 )、 4

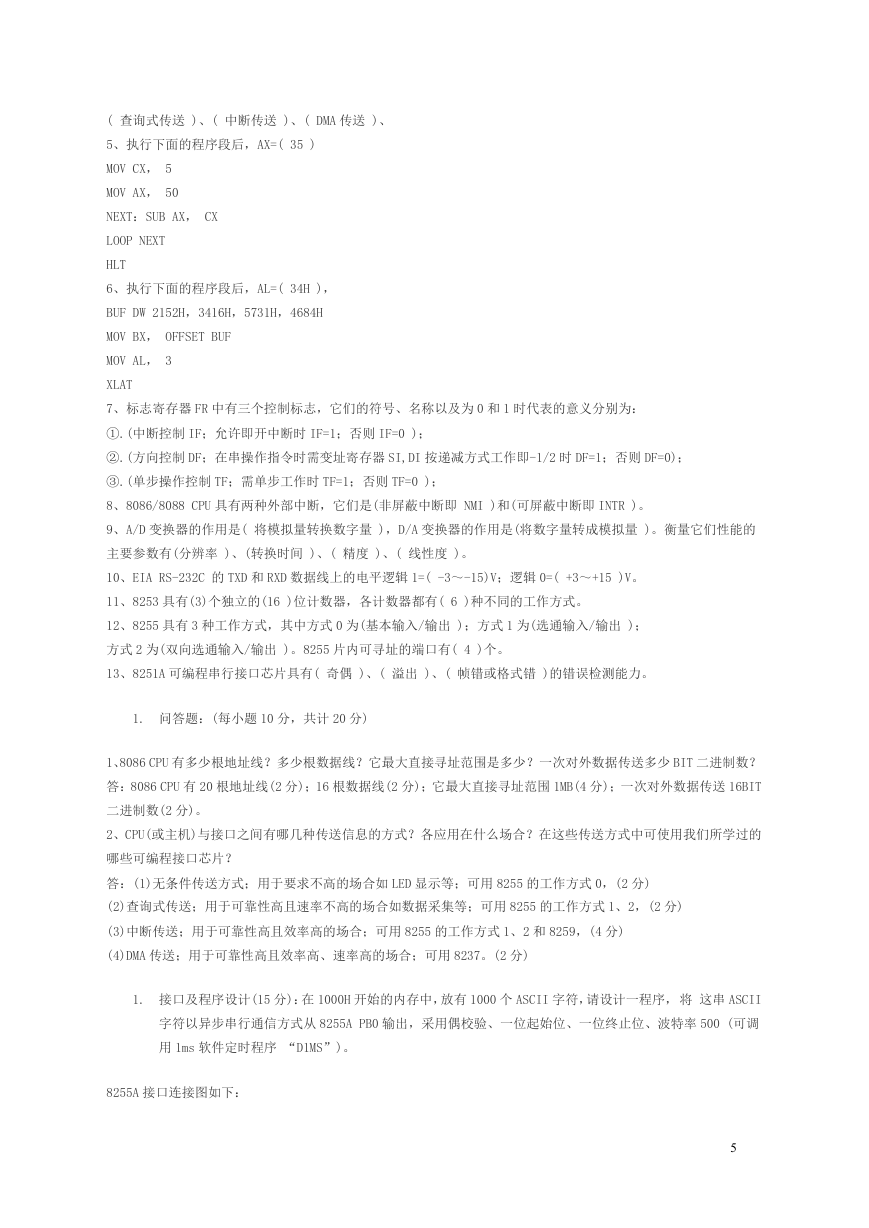

    ( 查询式传送 )、( 中断传送 )、( DMA 传送 )、 5、执行下面的程序段后，AX=( 35 ) MOV CX， 5 MOV AX， 50 NEXT：SUB AX， CX LOOP NEXT HLT 6、执行下面的程序段后，AL=( 34H )， BUF DW 2152H，3416H，5731H，4684H MOV BX， OFFSET BUF MOV AL， 3 XLAT 7、标志寄存器 FR 中有三个控制标志，它们的符号、名称以及为 0 和 1 时代表的意义分别为： ①.(中断控制 IF；允许即开中断时 IF=1；否则 IF=0 )； ②.(方向控制 DF；在串操作指令时需变址寄存器 SI,DI 按递减方式工作即-1/2 时 DF=1；否则 DF=0)； ③.(单步操作控制 TF；需单步工作时 TF=1；否则 TF=0 )； 8、8086/8088 CPU 具有两种外部中断，它们是(非屏蔽中断即 NMI )和(可屏蔽中断即 INTR )。 9、A/D 变换器的作用是( 将模拟量转换数字量 )，D/A 变换器的作用是(将数字量转成模拟量 )。衡量它们性能的 主要参数有(分辨率 )、(转换时间 )、( 精度 )、( 线性度 )。 10、EIA RS-232C 的 TXD 和 RXD 数据线上的电平逻辑 1=( -3～-15)V；逻辑 0=( +3～+15 )V。 11、8253 具有(3)个独立的(16 )位计数器，各计数器都有( 6 )种不同的工作方式。 12、8255 具有 3 种工作方式，其中方式 0 为(基本输入/输出 )；方式 1 为(选通输入/输出 )； 方式 2 为(双向选通输入/输出 )。8255 片内可寻址的端口有( 4 )个。 13、8251A 可编程串行接口芯片具有( 奇偶 )、( 溢出 )、( 帧错或格式错 )的错误检测能力。 1. 问答题：(每小题 10 分，共计 20 分) 1、8086 CPU 有多少根地址线？多少根数据线？它最大直接寻址范围是多少？一次对外数据传送多少 BIT 二进制数？ 答：8086 CPU 有 20 根地址线(2 分)；16 根数据线(2 分)；它最大直接寻址范围 1MB(4 分)；一次对外数据传送 16BIT 二进制数(2 分)。 2、CPU(或主机)与接口之间有哪几种传送信息的方式？各应用在什么场合？在这些传送方式中可使用我们所学过的 哪些可编程接口芯片？ 答：(1)无条件传送方式；用于要求不高的场合如 LED 显示等；可用 8255 的工作方式 0，(2 分) (2)查询式传送；用于可靠性高且速率不高的场合如数据采集等；可用 8255 的工作方式 1、2，(2 分) (3)中断传送；用于可靠性高且效率高的场合；可用 8255 的工作方式 1、2 和 8259，(4 分) (4)DMA 传送；用于可靠性高且效率高、速率高的场合；可用 8237。(2 分) 1. 接口及程序设计(15 分)：在 1000H 开始的内存中，放有 1000 个 ASCII 字符，请设计一程序， 将 这串 ASCII 字符以异步串行通信方式从 8255A PB0 输出，采用偶校验、一位起始位、一位终止位、波特率 500 (可调 用 1ms 软件定时程序 “D1MS”)。 8255A 接口连接图如下： 5

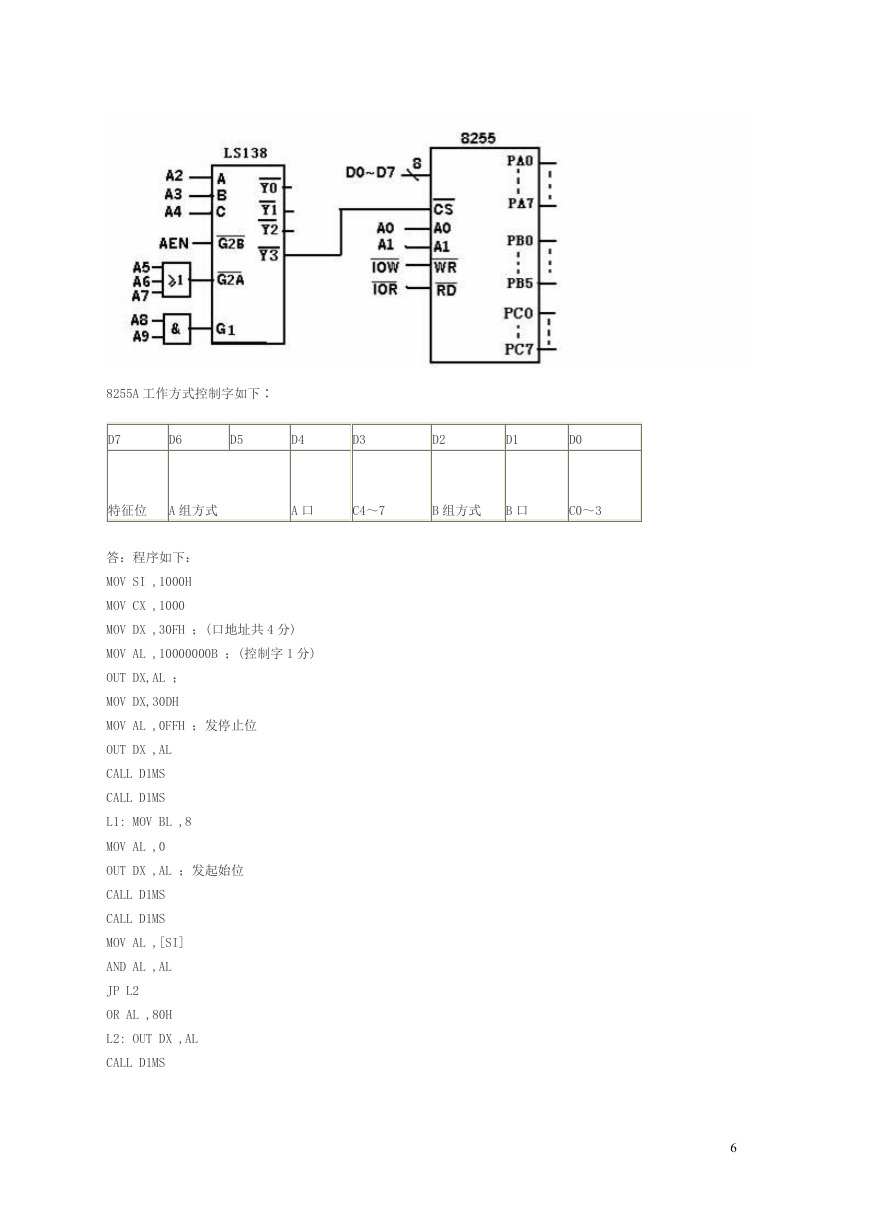

    8255A 工作方式控制字如下∶ D7 D6 D5 D4 D3 D2 D1 D0 特征位 A 组方式 A 口 C4～7 B 组方式 B 口 C0～3 答：程序如下： MOV SI ,1000H MOV CX ,1000 MOV DX ,30FH ；(口地址共 4 分) MOV AL ,10000000B ；(控制字 1 分) OUT DX,AL ； MOV DX,30DH MOV AL ,0FFH ；发停止位 OUT DX ,AL CALL D1MS CALL D1MS L1: MOV BL ,8 MOV AL ,0 OUT DX ,AL ；发起始位 CALL D1MS CALL D1MS MOV AL ,[SI] AND AL ,AL JP L2 OR AL ,80H L2: OUT DX ,AL CALL D1MS 6

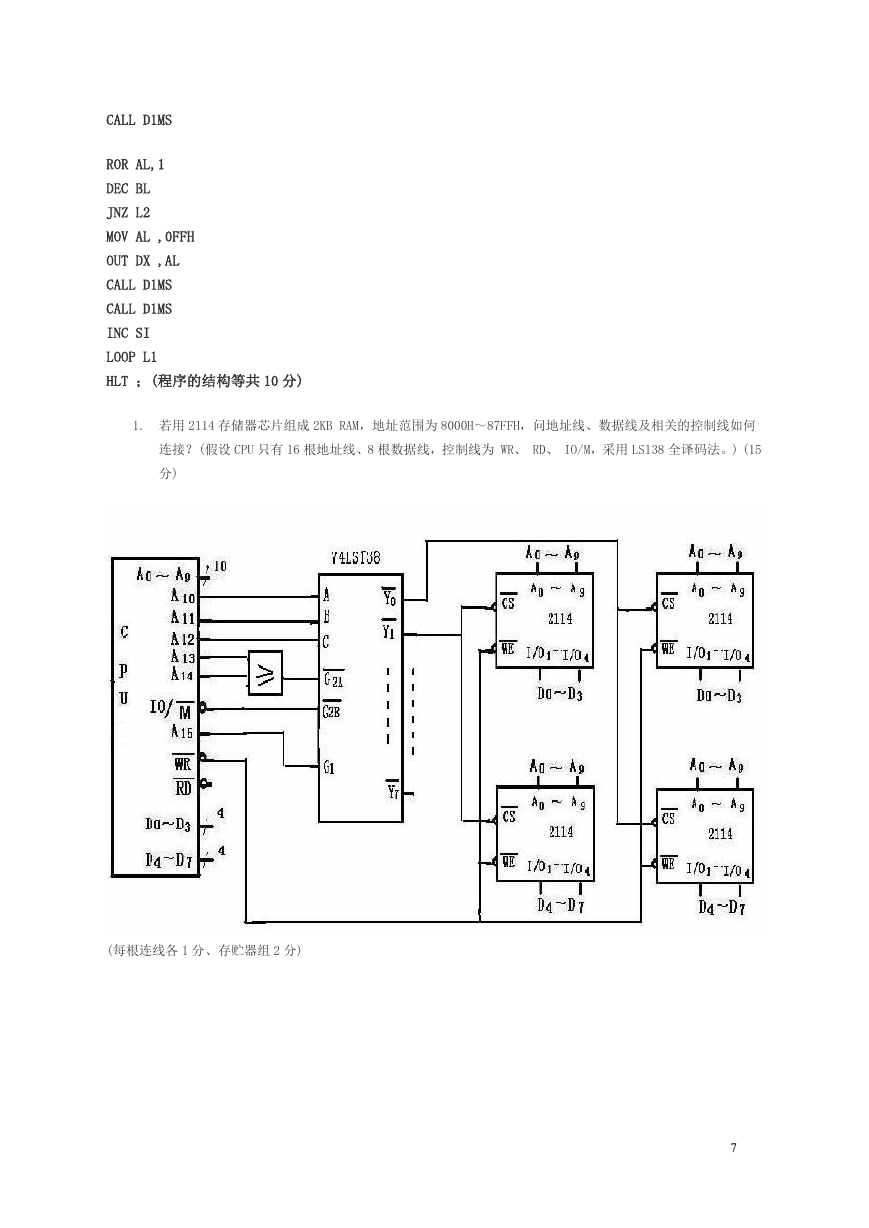

    CALL D1MS ROR AL,1 DEC BL JNZ L2 MOV AL ,0FFH OUT DX ,AL CALL D1MS CALL D1MS INC SI LOOP L1 HLT ；(程序的结构等共 10 分) 1. 若用 2114 存储器芯片组成 2KB RAM，地址范围为 8000H～87FFH，问地址线、数据线及相关的控制线如何 连接？(假设 CPU 只有 16 根地址线、8 根数据线，控制线为 WR、 RD、 IO/M，采用 LS138 全译码法。) (15 分) (每根连线各 1 分、存贮器组 2 分) 7

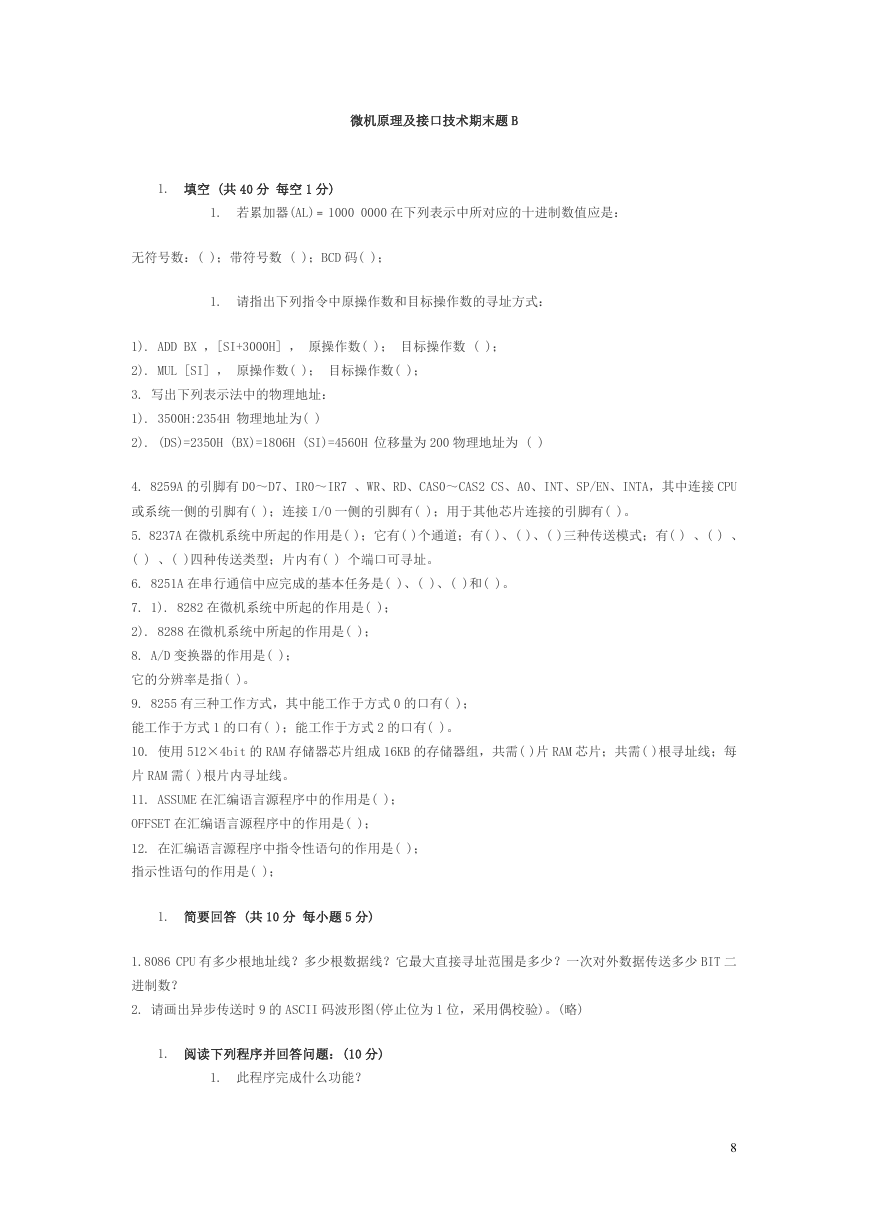

    微机原理及接口技术期末题 B 1. 填空 (共 40 分 每空 1 分) 1. 若累加器(AL)﹦1000 0000 在下列表示中所对应的十进制数值应是： 无符号数：( )；带符号数 ( )；BCD 码( )； 1. 请指出下列指令中原操作数和目标操作数的寻址方式： 1). ADD BX ，[SI+3000H] ， 原操作数( )； 目标操作数 ( )； 2). MUL [SI] ， 原操作数( )； 目标操作数( )； 3. 写出下列表示法中的物理地址： 1). 3500H:2354H 物理地址为( ) 2). (DS)=2350H (BX)=1806H (SI)=4560H 位移量为 200 物理地址为 ( ) 4. 8259A 的引脚有 D0～D7、IR0～IR7 、WR、RD、CAS0～CAS2 CS、A0、INT、SP/EN、INTA，其中连接 CPU 或系统一侧的引脚有( )；连接 I/O 一侧的引脚有( )；用于其他芯片连接的引脚有( )。 5. 8237A 在微机系统中所起的作用是( )；它有( )个通道；有( )、( )、( )三种传送模式；有( ) 、( ) 、 ( ) 、( )四种传送类型；片内有( ) 个端口可寻址。 6. 8251A 在串行通信中应完成的基本任务是( )、( )、( )和( )。 7. 1). 8282 在微机系统中所起的作用是( )； 2). 8288 在微机系统中所起的作用是( )； 8. A/D 变换器的作用是( )； 它的分辨率是指( )。 9. 8255 有三种工作方式，其中能工作于方式 0 的口有( )； 能工作于方式 1 的口有( )；能工作于方式 2 的口有( )。 10. 使用 512×4bit 的 RAM 存储器芯片组成 16KB 的存储器组，共需( )片 RAM 芯片；共需( )根寻址线；每 片 RAM 需( )根片内寻址线。 11. ASSUME 在汇编语言源程序中的作用是( )； OFFSET 在汇编语言源程序中的作用是( )； 12. 在汇编语言源程序中指令性语句的作用是( )； 指示性语句的作用是( )； 1. 简要回答 (共 10 分 每小题 5 分) 1.8086 CPU 有多少根地址线？多少根数据线？它最大直接寻址范围是多少？一次对外数据传送多少 BIT 二 进制数？ 2. 请画出异步传送时 9 的 ASCII 码波形图(停止位为 1 位，采用偶校验)。(略) 1. 阅读下列程序并回答问题：(10 分) 1. 此程序完成什么功能？ 8
