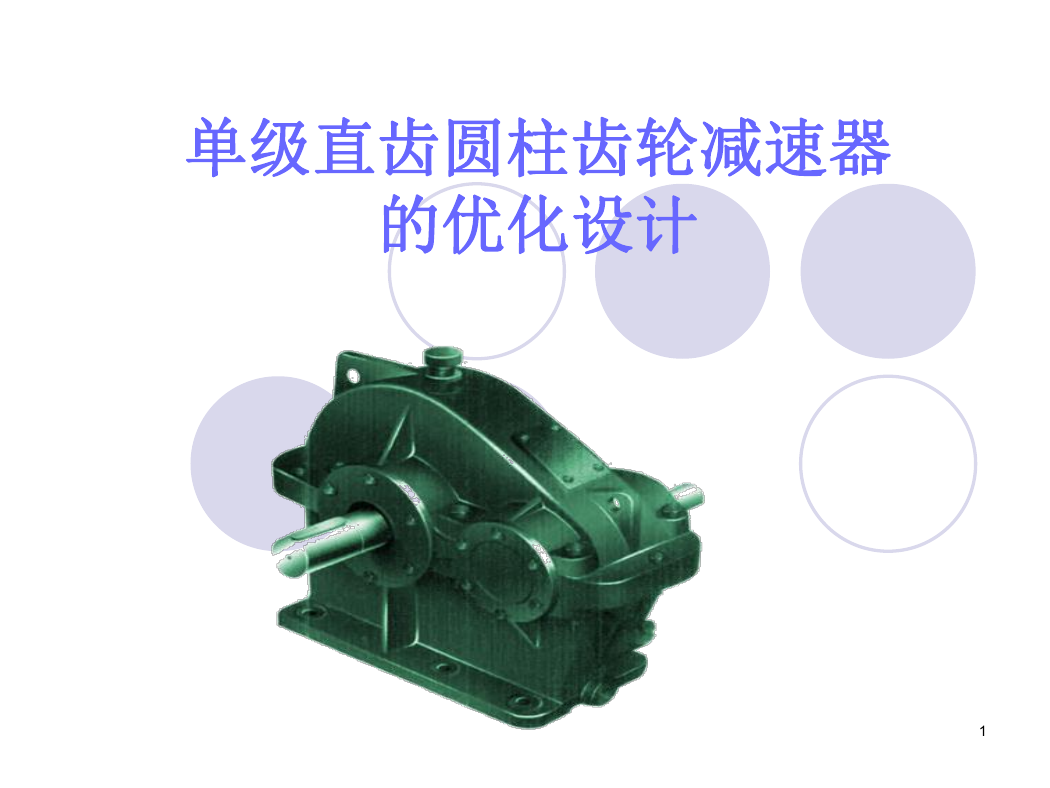

    单级直齿圆柱齿轮减速器 的优化设计 1

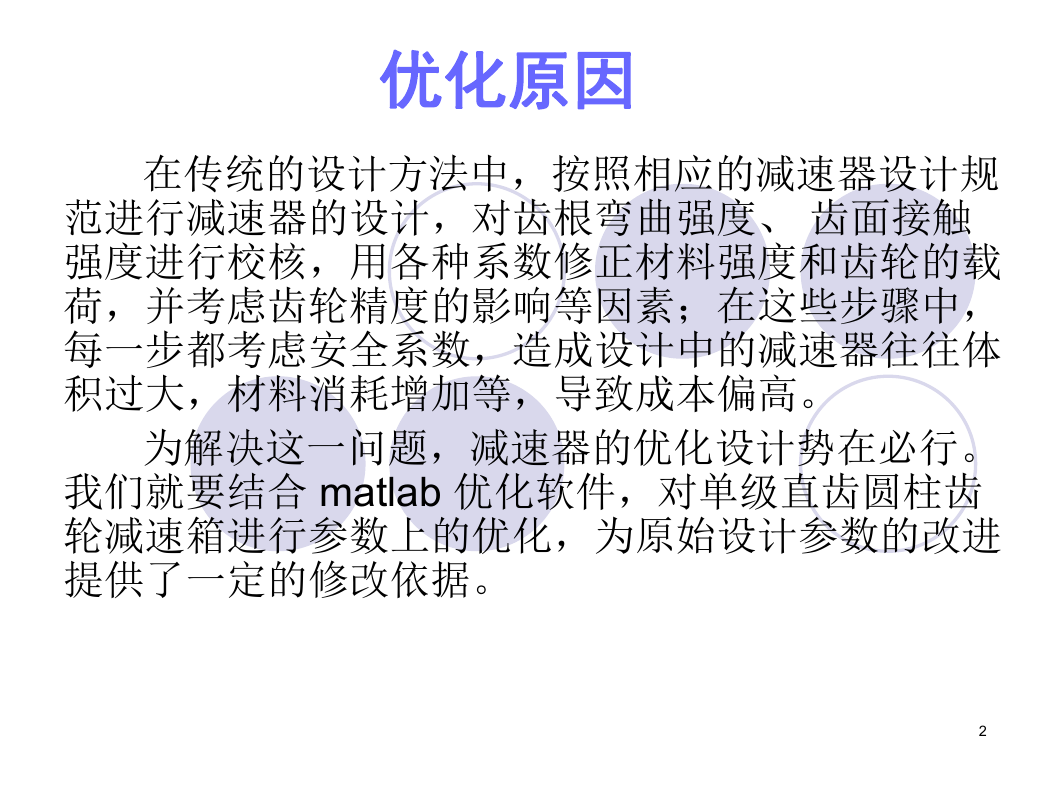

    优化原因 在传统的设计方法中，按照相应的减速器设计规 范进行减速器的设计，对齿根弯曲强度、 齿面接触 强度进行校核，用各种系数修正材料强度和齿轮的载 荷，并考虑齿轮精度的影响等因素；在这些步骤中， 每一步都考虑安全系数，造成设计中的减速器往往体 积过大，材料消耗增加等，导致成本偏高。 为解决这一问题，减速器的优化设计势在必行。 我们就要结合 matlab 优化软件，对单级直齿圆柱齿 轮减速箱进行参数上的优化，为原始设计参数的改进 提供了一定的修改依据。 2

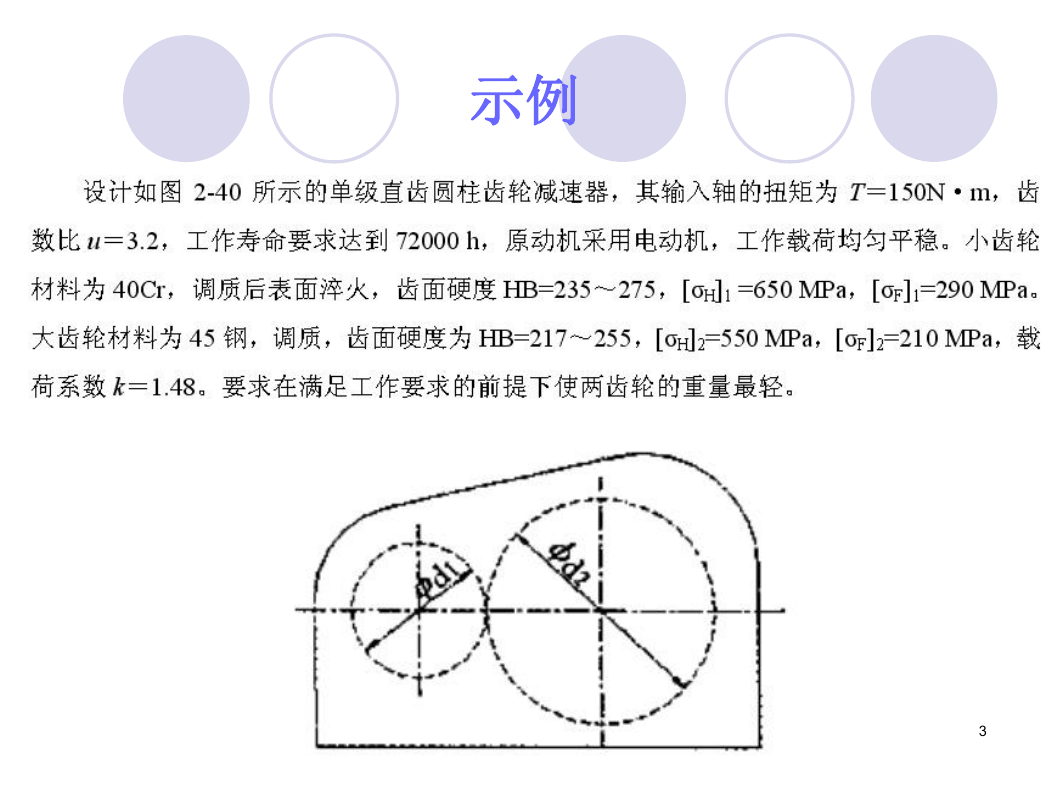

    示例 3
    4
    （传递动力，模数一般应大于1．5mm-2mm，限定2≤ x1≤10） （避免根切，其齿数不应小于17，限定17≤x2≤35） （一定的载荷下，增大齿宽系数可减小齿轮直径和传动 中心距，降低圆周速度；同时齿宽系数越大，载荷分 布越不均匀，限定0.8≤x3≤1.4） 5

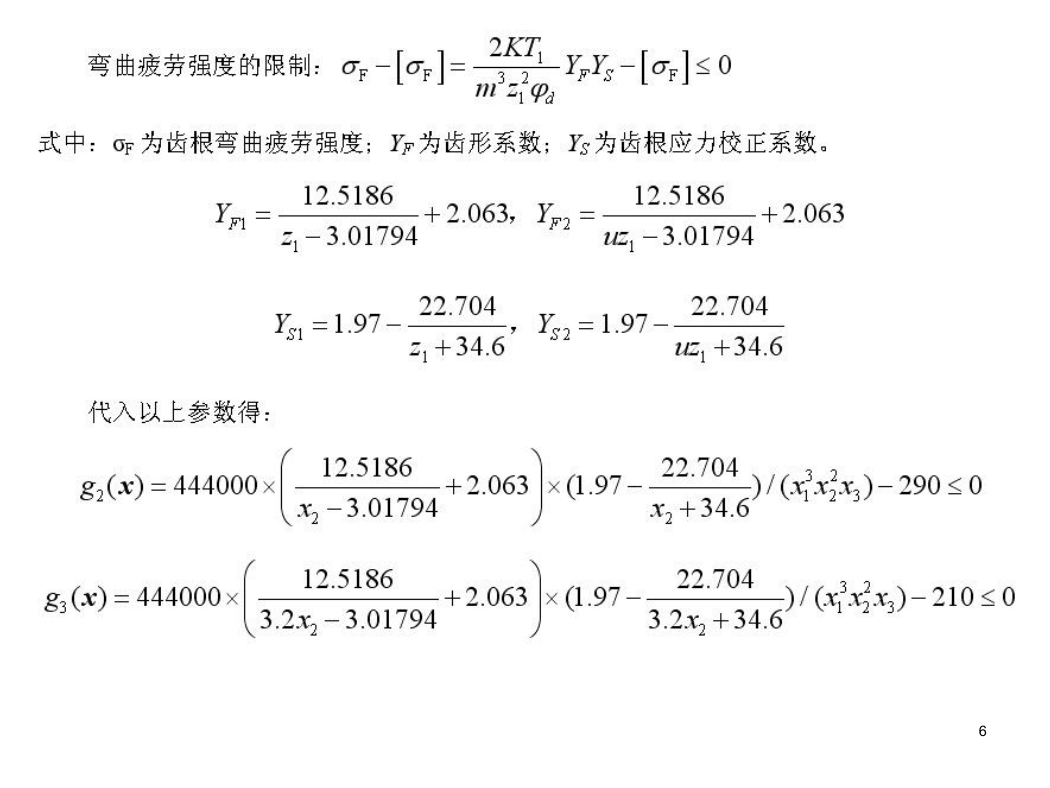

    6

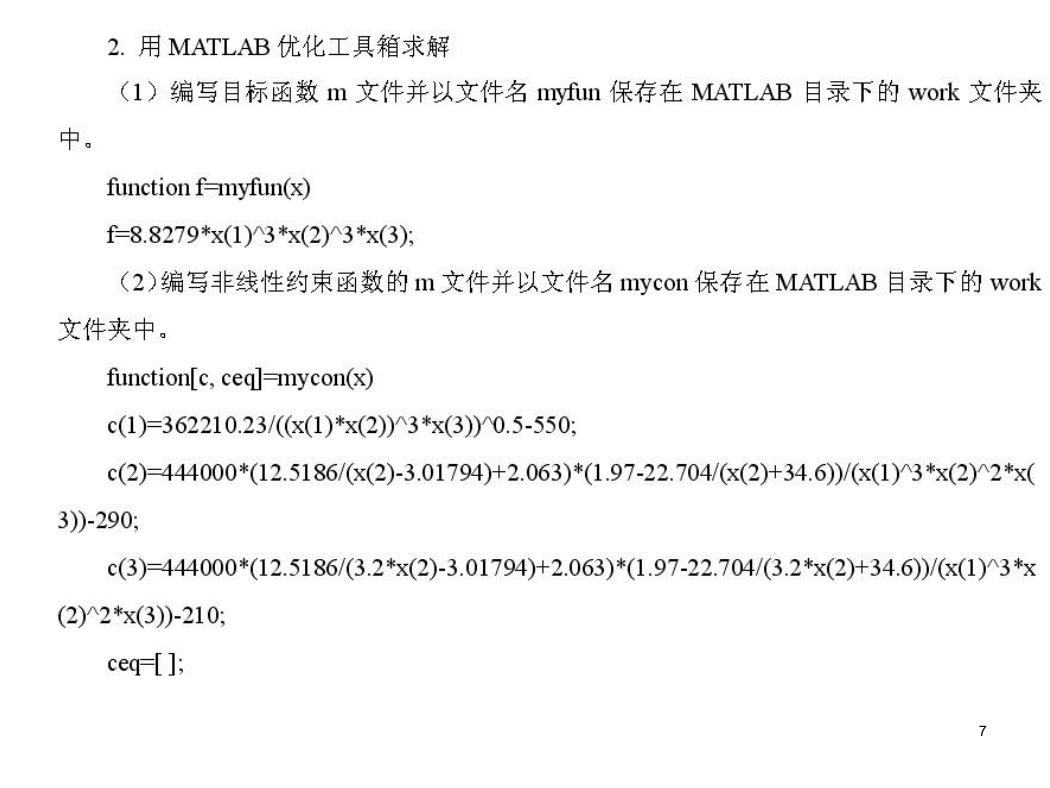

    7

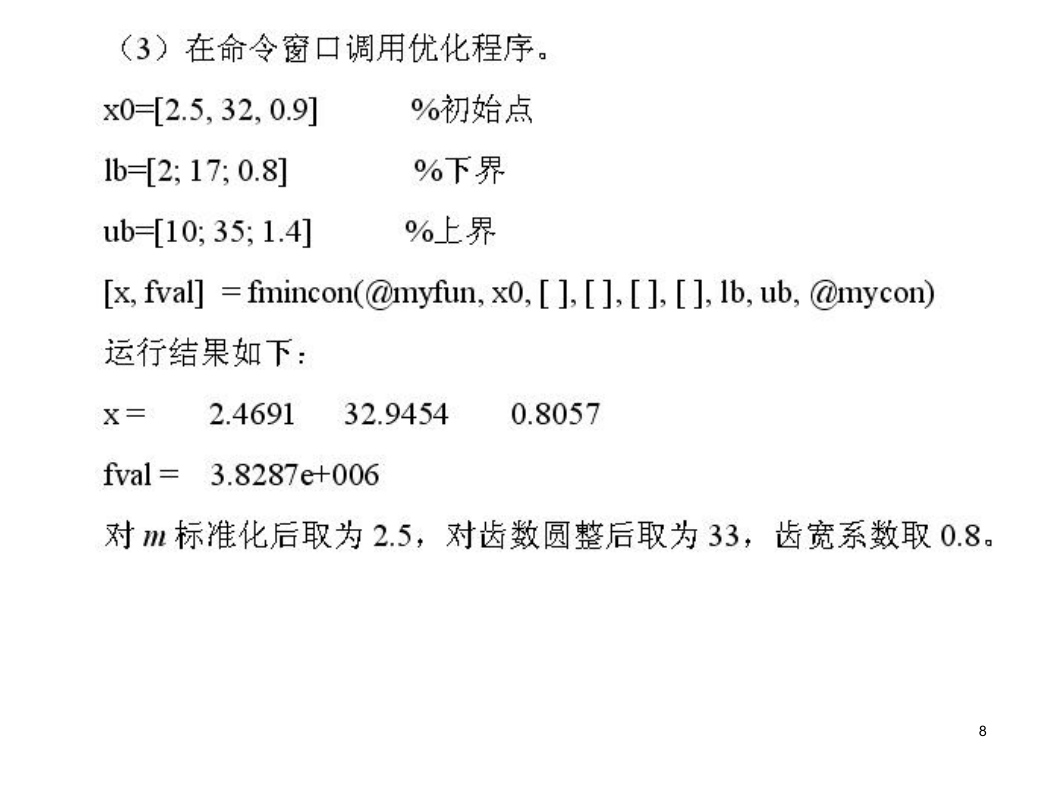

    8
