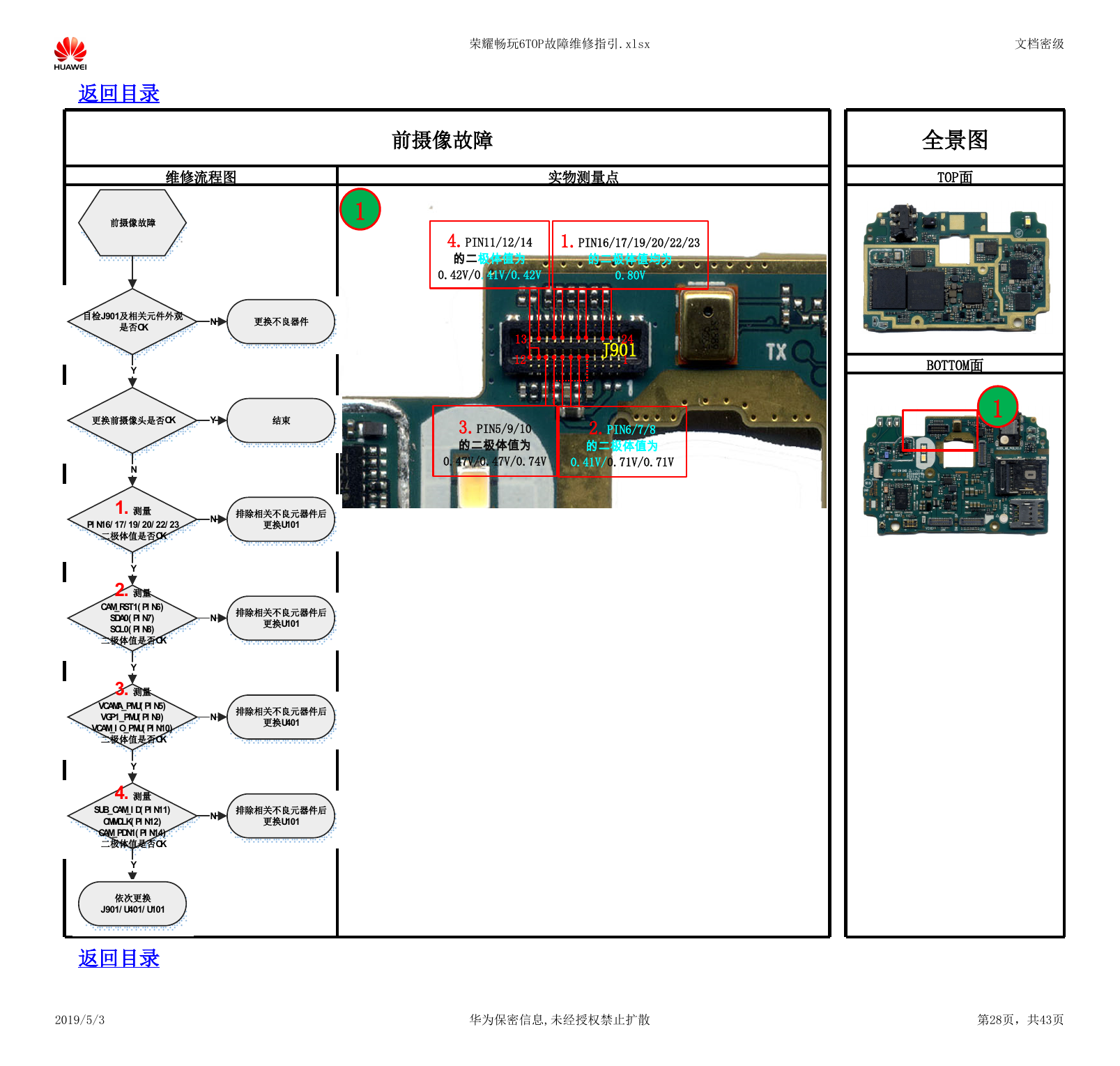

荣耀畅玩6TOP故障维修指引.xlsx 文档密级 返回目录 维修流程图 实物测量点 前摄像故障 1 4.PIN11/12/14 的二极体值为 0.42V/0.41V/0.42V 13 12 1.PIN16/17/19/20/22/23 的二极体值均为 0.80V 24 J901 1 3.PIN5/9/10 的二极体值为 2.PIN6/7/8 的二极体值为 0.47V/0.47V/0.74V 0.41V/0.71V/0.71V 全景图 TOP面 BOTTOM面 1 返回目录 2019/5/3 华为保密信息,未经授权禁止扩散 第28页，共43页 目检J901及相关元件外观是否OK前摄像故障2.测量CAM_RST1(PIN6)SDA0(PIN7)SCL0(PIN8)二极体值是否OK更换不良器件排除相关不良元器件后更换U101N3.测量VCAMA_PMU(PIN5)VGP1_PMU(PIN9)VCAM_IO_PMU(PIN10)二极体值是否OK排除相关不良元器件后更换U4011.测量PIN16/17/19/20/22/23二极体值是否OK 排除相关不良元器件后更换U101NYNY更换前摄像头是否OK结束YNY4.测量SUB_CAM_ID(PIN11)CMMCLK(PIN12)CAM_PDN1(PIN14)二极体值是否OK排除相关不良元器件后更换U101NYNY依次更换J901/U401/U101
