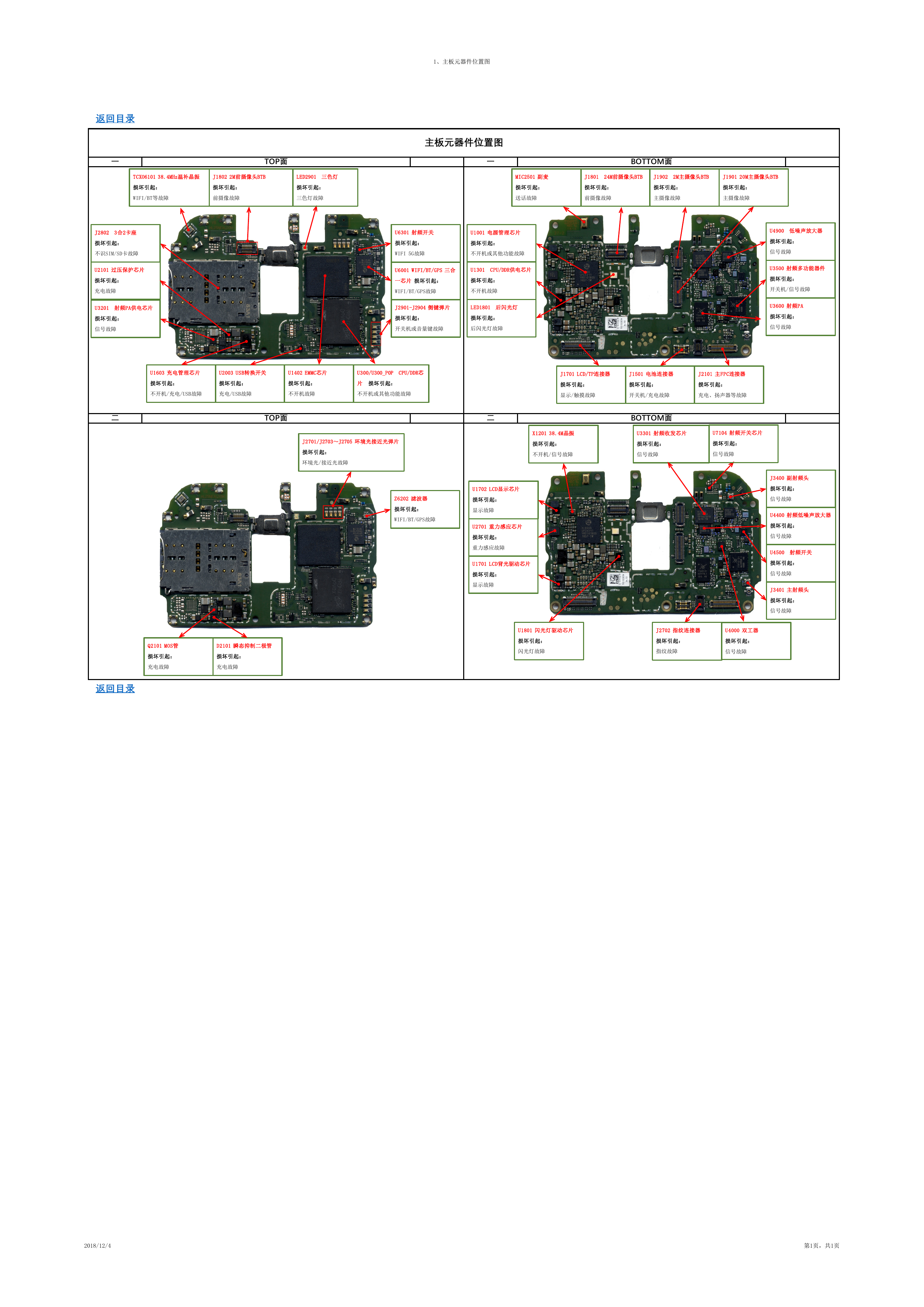

返回目录 1、主板元器件位置图 主板元器件位置图 一 TOP面 一 BOTTOM面 TCXO6101 38.4MHz温补晶振 J1802 2M前摄像头BTB LED2901 三色灯 MIC2501 副麦 J1801 24M前摄像头BTB J1902 2M主摄像头BTB J1901 20M主摄像头BTB 损坏引起： WIFI/BT等故障 损坏引起： 前摄像故障 损坏引起： 三色灯故障 损坏引起： 送话故障 损坏引起： 前摄像故障 损坏引起： 主摄像故障 损坏引起： 主摄像故障 J2802 3合2卡座 损坏引起： 不识SIM/SD卡故障 U2101 过压保护芯片 损坏引起： 充电故障 U3201 射频PA供电芯片 损坏引起： 信号故障 U6301 射频开关 U1001 电源管理芯片 损坏引起： WIFI 5G故障 损坏引起： 不开机或其他功能故障 U6001 WIFI/BT/GPS 三合 U1301 CPU/DDR供电芯片 一芯片 损坏引起： WIFI/BT/GPS故障 损坏引起： 不开机故障 J2901-J2904 侧键弹片 LED1801 后闪光灯 损坏引起： 损坏引起： 开关机或音量键故障 后闪光灯故障 U1603 充电管理芯片 U2003 USB转换开关 U1402 EMMC芯片 U300/U300_P0P CPU/DDR芯 损坏引起： 损坏引起： 不开机/充电/USB故障 充电/USB故障 损坏引起： 不开机故障 片 损坏引起： 不开机或其他功能故障 J1701 LCD/TP连接器 J1501 电池连接器 J2101 主FPC连接器 损坏引起： 损坏引起： 损坏引起： 显示/触摸故障 开关机/充电故障 充电、扬声器等故障 二 TOP面 二 BOTTOM面 J2701/J2703～J2705 环境光接近光弹片 损坏引起： 环境光/接近光故障 X1201 38.4M晶振 损坏引起： 不开机/信号故障 U3301 射频收发芯片 U7104 射频开关芯片 损坏引起： 信号故障 损坏引起： 信号故障 Z6202 滤波器 损坏引起： WIFI/BT/GPS故障 U1702 LCD显示芯片 损坏引起： 显示故障 U2701 重力感应芯片 损坏引起： 重力感应故障 U1701 LCD背光驱动芯片 损坏引起： 显示故障 U4900 低噪声放大器 损坏引起： 信号故障 U3500 射频多功能器件 损坏引起： 开关机/信号故障 U3600 射频PA 损坏引起： 信号故障 J3400 副射频头 损坏引起： 信号故障 U4400 射频低噪声放大器 损坏引起： 信号故障 U4500 射频开关 损坏引起： 信号故障 J3401 主射频头 损坏引起： 信号故障 Q2101 MOS管 损坏引起： 充电故障 D2101 瞬态抑制二极管 损坏引起： 充电故障 返回目录 U1801 闪光灯驱动芯片 J2702 指纹连接器 U4000 双工器 损坏引起： 闪光灯故障 损坏引起： 指纹故障 损坏引起： 信号故障 2018/12/4 第1页，共1页
