    1需要的软件环境
    2二维符号库制作方法
    2.1基于ArcMap中已有符号制作符号库
    2.2基于图片制作符号库
    2.3基于TrueType字体制作符号库
    2.4多种方式组合制作符号
    3三维符号库制作方法
    3.1使用sketch三维模型制作ArcGIS中的三维符号
    ArcGIS 符号制作快速入门 1 需要的软件环境 1) ArcMap 8+ 2) Font Creator 5.X 2 二维符号库制作方法 ArcGIS 中制作二维符号库的方法可归结为以下四种： 1) 基于 ArcMap 中已有符号制作符号库 2) 基于图片制作符号库 3) 基于 TrueType 字体制作符号库 4) 多种方式组合制作符号 不论采用上述何种方法进行符号制作准备，最终都需要在 ArcMap 中 Style Manager 进行符号制作。您可以打开 ArcMap，从菜单 Tools-〉Style Manager 进 入，如下图所示。 1

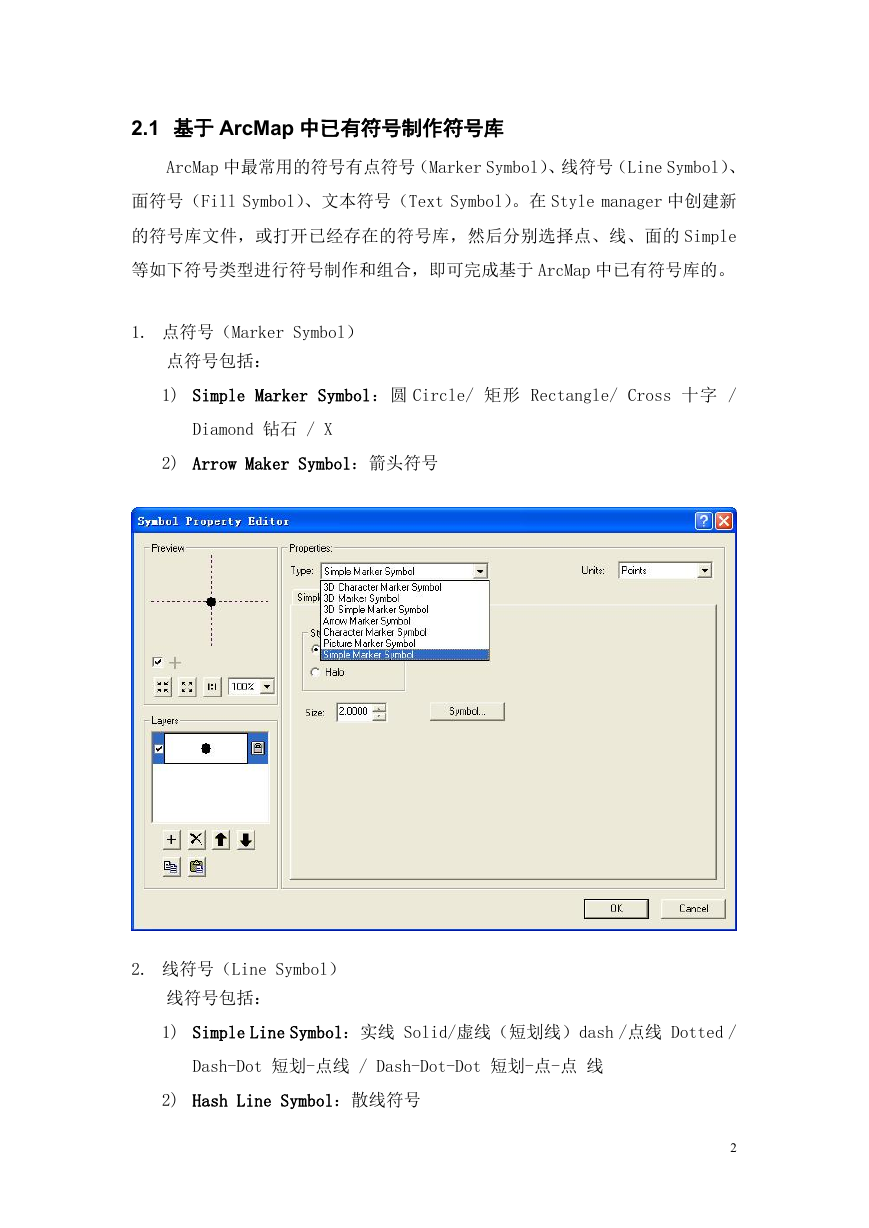

    2.1 基于 ArcMap 中已有符号制作符号库 ArcMap 中最常用的符号有点符号（Marker Symbol）、线符号（Line Symbol）、 面符号（Fill Symbol）、文本符号（Text Symbol）。在 Style manager 中创建新 的符号库文件，或打开已经存在的符号库，然后分别选择点、线、面的 Simple 等如下符号类型进行符号制作和组合，即可完成基于 ArcMap 中已有符号库的。 1. 点符号（Marker Symbol） 点符号包括： 1) Simple Marker Symbol：圆 Circle/ 矩形 Rectangle/ Cross 十字 / Diamond 钻石 / X 2) Arrow Maker Symbol：箭头符号 2. 线符号（Line Symbol） 线符号包括： 1) Simple Line Symbol：实线 Solid/虚线（短划线）dash /点线 Dotted / Dash-Dot 短划-点线 / Dash-Dot-Dot 短划-点-点 线 2) Hash Line Symbol：散线符号 2

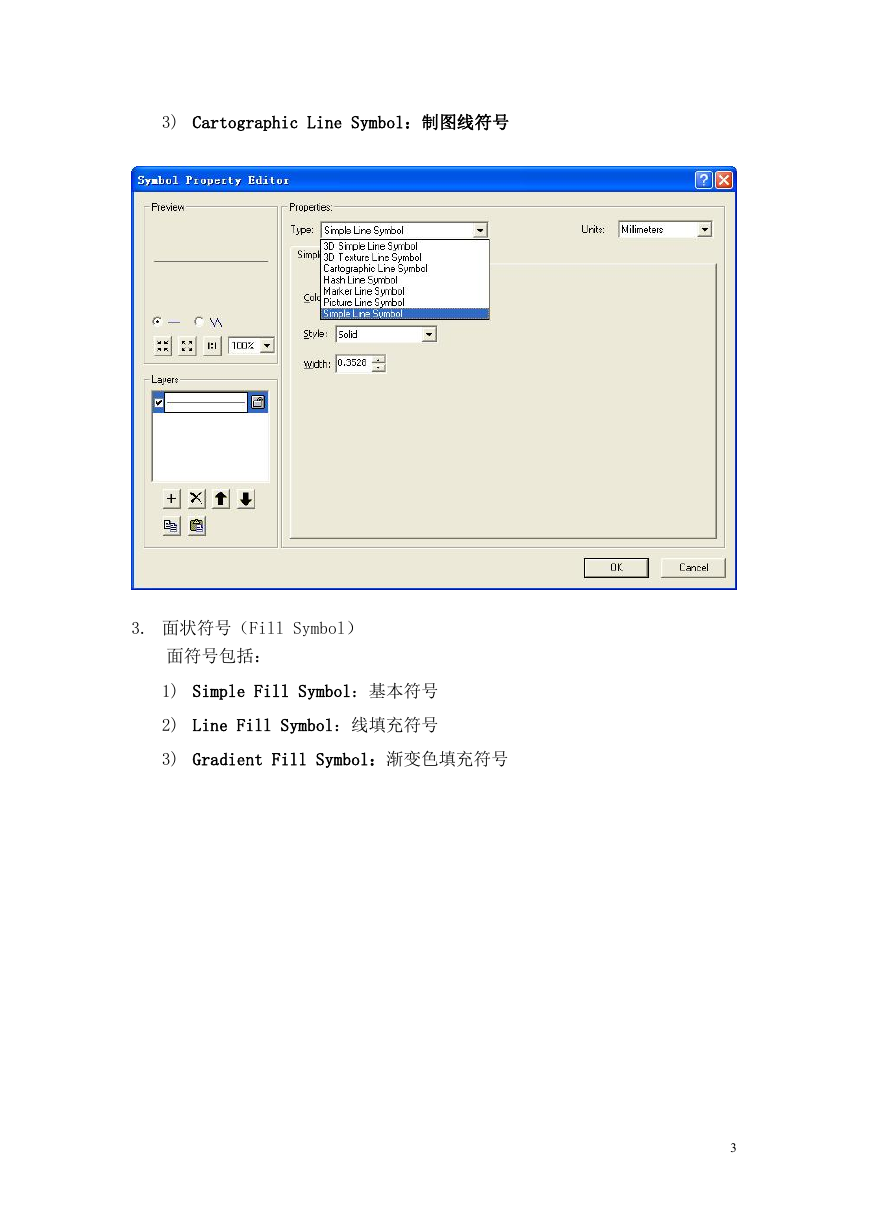

    3) Cartographic Line Symbol：制图线符号 3. 面状符号（Fill Symbol） 面符号包括： 1) Simple Fill Symbol：基本符号 2) Line Fill Symbol：线填充符号 3) Gradient Fill Symbol：渐变色填充符号 3

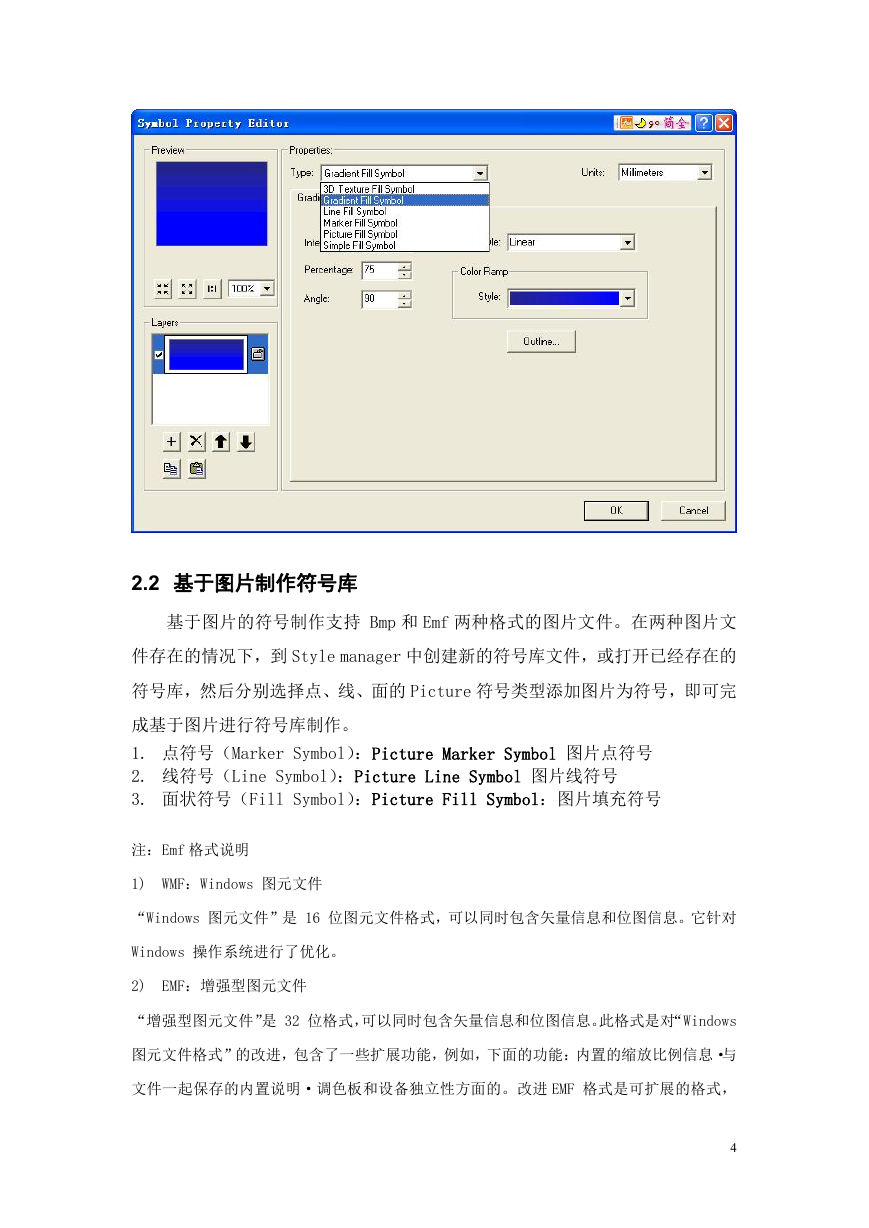

    2.2 基于图片制作符号库 基于图片的符号制作支持 Bmp 和 Emf 两种格式的图片文件。在两种图片文 件存在的情况下，到 Style manager 中创建新的符号库文件，或打开已经存在的 符号库，然后分别选择点、线、面的 Picture 符号类型添加图片为符号，即可完 成基于图片进行符号库制作。 1. 点符号（Marker Symbol）：Picture Marker Symbol 图片点符号 2. 线符号（Line Symbol）：Picture Line Symbol 图片线符号 3. 面状符号（Fill Symbol）：Picture Fill Symbol：图片填充符号 注：Emf 格式说明 1) WMF：Windows 图元文件 “Windows 图元文件”是 16 位图元文件格式，可以同时包含矢量信息和位图信息。它针对 Windows 操作系统进行了优化。 2) EMF：增强型图元文件 “增强型图元文件”是 32 位格式，可以同时包含矢量信息和位图信息。此格式是对“Windows 图元文件格式”的改进，包含了一些扩展功能，例如，下面的功能：内置的缩放比例信息·与 文件一起保存的内置说明·调色板和设备独立性方面的。改进 EMF 格式是可扩展的格式， 4
    这意味着程序员可以修改原始规范以添加功能或满足特定的需要。 2.3 基于 TrueType 字体制作符号库 1、 在画图工具/CorelDraw/Adobe Illustrator 中，绘制需要的符号样式。 符 号 的 大 小 以 300*300 比 较 合 适 绘 制 好 的 符 号 保 存 成 BMP/PNG/JPEG/JPG/WMF/ICO/EMF/GIF 图片。 2、打开 Font Creator 5.X 工具，将绘制好的图片转换成字体；也可以直 接在 Font Creator 5.0 绘制需要的符号样式，省略第一步。 （1）打开 Font Creator 5.0 工具，选择要制作的字体库，也可以新建字体 库。 号。 单击打开文件按钮选择对话框，选种已经存在的 字体库文件。 （2）在字体库中选择一个空白的字体位置，鼠标双击，添加新的字体符 使用漫游工具将编辑区域的 0，0 点坐标移动到屏幕坐下角，一般在坐标为 0，0 到 1500，2000 的区域内绘制字体符号效果比较理想。 （3）导入图片或直接绘制字体符号（推荐导入图片） 5
    选择 TOOLS/IMPORT IMAGE 菜单，导入绘制好的图片 （4）对导入的图片进行调整 （5）调整好符号后，保存文件，字体库制作完毕 （6）安装做好的字体库（.ttf 文件）。 (7)打开 ARCMAP ，选择 TOOLS/STYLE/STYLE MANAGER 菜单，打开样式库管 理窗体，单击 STYLES 按钮，创建新的样式库文件，或打开已经存在的样式库。 （8）编辑样式库文件，将编辑好的字体添加为符号 a) 点符号（Marker Symbol）：Character Marker Symbol 图片点符号 b) 线符号（Line Symbol）：Character Line Symbol 图片线符号 c) 面状符号（Fill Symbol）：Character Fill Symbol：图片填充符号 （9）编译修改后的*.style 文件。 2.4 多种方式组合制作符号 基于上述三种符号制作方法，您亦可以任意组合不同的制作方法，来制作不 同的符号库。 6
    3 三维符号库制作方法 3.1 使用 sketch 三维模型制作 ArcGIS 中的三维符号 下面我们介绍使用已有的 SketchUp 模型来制作 3D 符号，并在 ArcScene 中使用。 第一步：将 SketchUp 的文件转换成 3ds 格式 使用 SketchUp 打开文件夹"_FoodMart"中的"Food_Mart.skp"文件 选择 File>>export>>3D Model，选择格式为 3ds，存储到文件夹 Food_Mart 中。 同样的方法对 Hsbc_Bank.skp 和 State_Farm.skp 进行导出操作，分别将结 果放在"Hsbc_Bank"和"State_Farm"文件夹中。 第二步：在 ArcScene 中加载数据 打开 ArcScene 程序，加载 Shapefiles 文件夹中的三个点文件 加载 MRSID 文件夹中的 cortland_2003.sid 影像。 效果图如下： 7
    第三步：使用三维模型进行符号化 右键选择"foodmartpoint"图层，选择 properties，打开属性窗口。 选择 symbology 标签，点击 symbol 下面的点符号，弹出 symbol selector 对话框。 选择 properties，弹出 symbol property editor 对话框。 在 type 下拉列表中选择 3D Marker Symbol。 弹出打开对话框，选择前面转换出来的 Food_Mart.3ds 文件。点击 ok 确定。 对另外两个图层做同样的操作进行符号化。 符号化之后的效果如下： 8
