基于UML的在线考试系统

1.需求分析

1.1系统范围

1.2系统参与者

1.3系统总体功能

1.4系统结构分析

1.5标识用例

1.6实现用例的时序图

1.8对象的状态图

2.系统中的类

3.系统的配置与实现

基于 UML 的在线考试系统 ——11 软件 2 班卓佳贺（06）、黄宇键（13） 1.需求分析 1.1 系统范围系统用于在线考试，面向应考人员和系统管理员提供服务 1.2 系统参与者系统参与者分为如下：图 1-2 系统用户 Testee：泛指考试系统用户，即考生，是指通过平台享受考试服务的人； Manager：系统管理员，负责系统日常维护,相关业务的日常事务和管理 1.3 系统总体功能平台总体功能结构如下图所示：图 1-3 总体功能结构 1

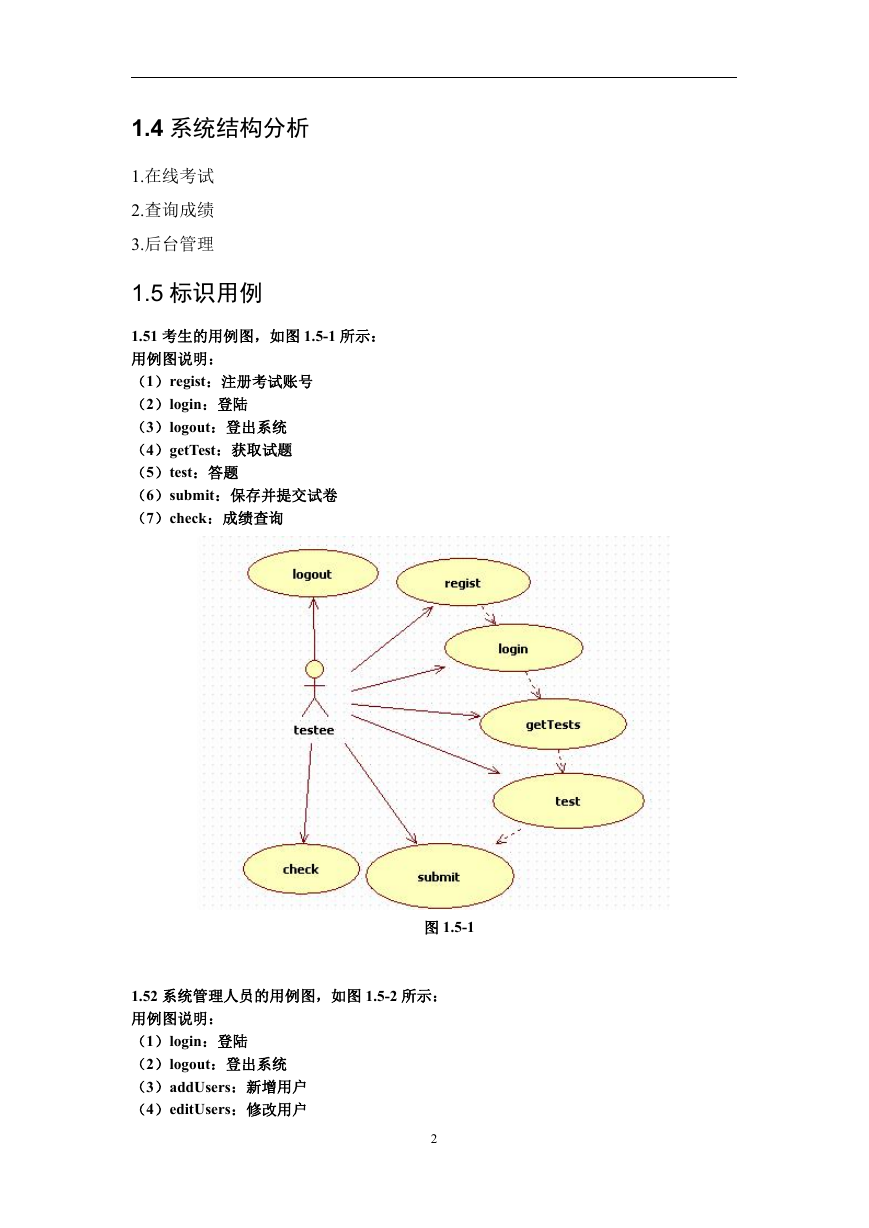

1.4 系统结构分析 1.在线考试 2.查询成绩 3.后台管理 1.5 标识用例 1.51 考生的用例图，如图 1.5-1 所示：用例图说明：（1）regist：注册考试账号（2）login：登陆（3）logout：登出系统（4）getTest：获取试题（5）test：答题（6）submit：保存并提交试卷（7）check：成绩查询图 1.5-1 1.52 系统管理人员的用例图，如图 1.5-2 所示：用例图说明：（1）login：登陆（2）logout：登出系统（3）addUsers：新增用户（4）editUsers：修改用户 2

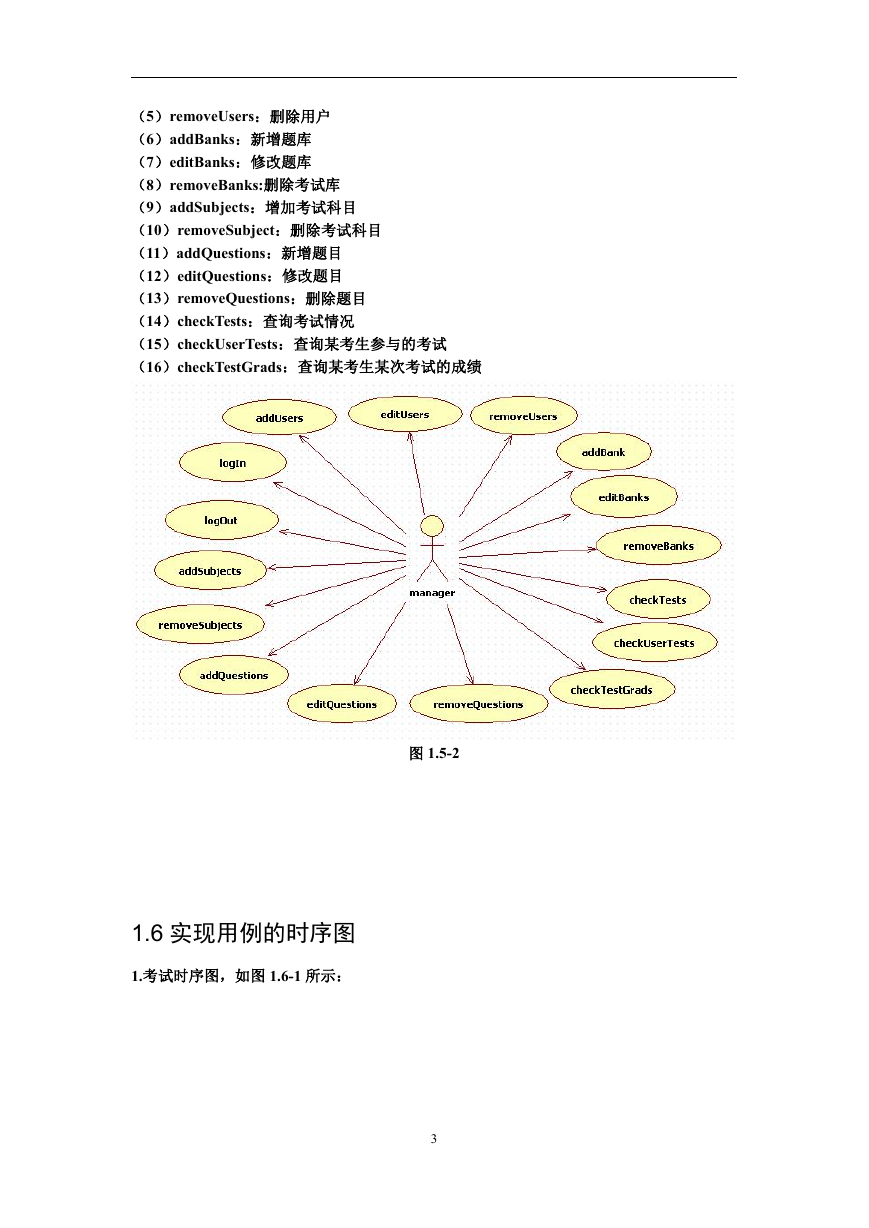

（5）removeUsers：删除用户（6）addBanks：新增题库（7）editBanks：修改题库（8）removeBanks:删除考试库（9）addSubjects：增加考试科目（10）removeSubject：删除考试科目（11）addQuestions：新增题目（12）editQuestions：修改题目（13）removeQuestions：删除题目（14）checkTests：查询考试情况（15）checkUserTests：查询某考生参与的考试（16）checkTestGrads：查询某考生某次考试的成绩 1.6 实现用例的时序图 1.考试时序图，如图 1.6-1 所示：图 1.5-2 3

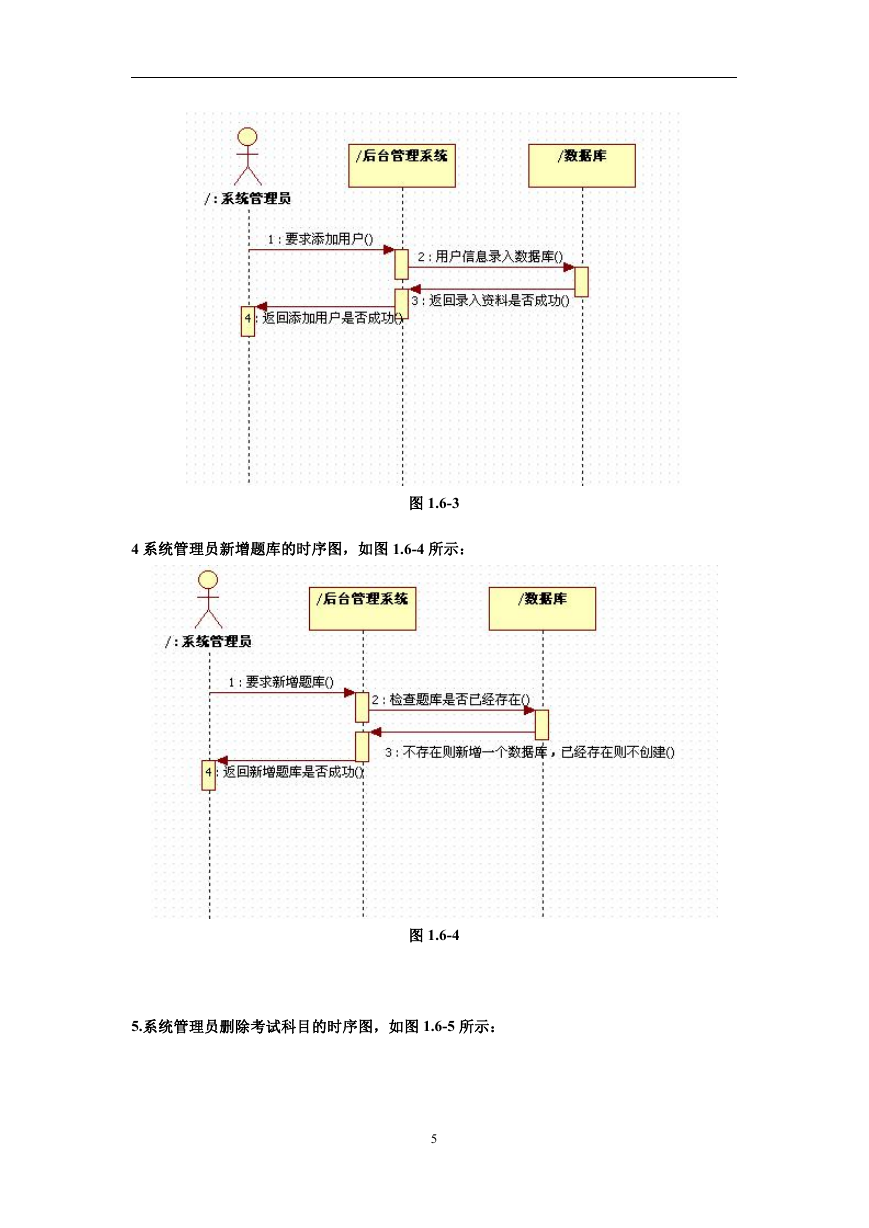

2.考生查询成绩的时序图，如图 1.6-2 所示图 1.6-1 图 1.6-2 3.系统管理员新增用户的时序图，如图 1.6-3 所示： 4

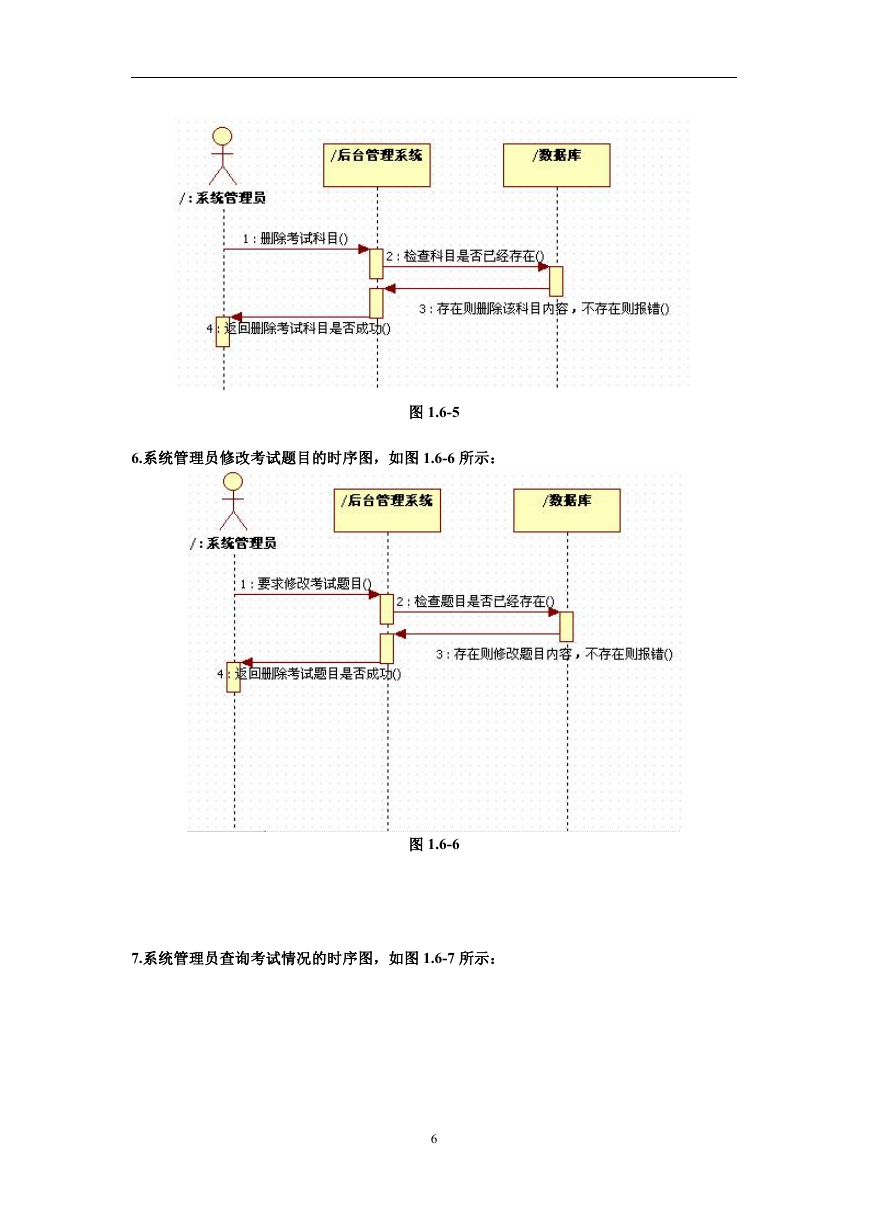

4 系统管理员新增题库的时序图，如图 1.6-4 所示：图 1.6-3 图 1.6-4 5.系统管理员删除考试科目的时序图，如图 1.6-5 所示： 5

6.系统管理员修改考试题目的时序图，如图 1.6-6 所示：图 1.6-5 图 1.6-6 7.系统管理员查询考试情况的时序图，如图 1.6-7 所示： 6

1.7 实现用例的协作图 1.考生考试的协作图，如图 1.7-1 所示：图 1.6-7 图 1.7-1 7

2.系统管理员新增考试题目的协作图，如图 1.7-2 所示：图 1.7-2 3 系统管理人员删除用户的协作图，如图 1.7-3 所示：图 1.7-3 4.系统管理员查询某考生某次考试的成绩的协作图，如图 1.7-4 所示： 8
