TDMA时分多址.ppt

发布时间：2022-06-14 发布人：admin 分类：说明书 资料大小：1.65M 资料格式：ppt 举报 版权申诉
第1页 / 共51页
第2页 / 共51页
第3页 / 共51页
第4页 / 共51页
第5页 / 共51页
第6页 / 共51页
第7页 / 共51页
第8页 / 共51页
资料共51页，剩余部分请下载后查看

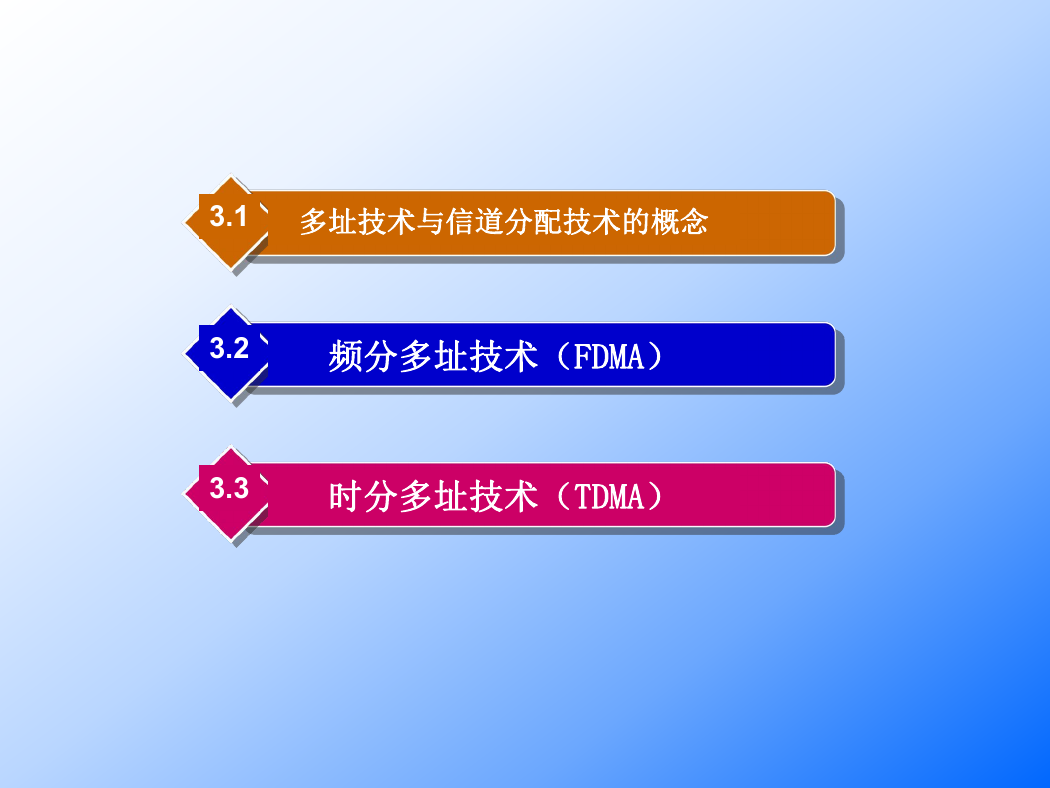

    3.1 3.2 3.3 多址技术与信道分配技术的概念 频分多址技术（FDMA） 时分多址技术（TDMA）

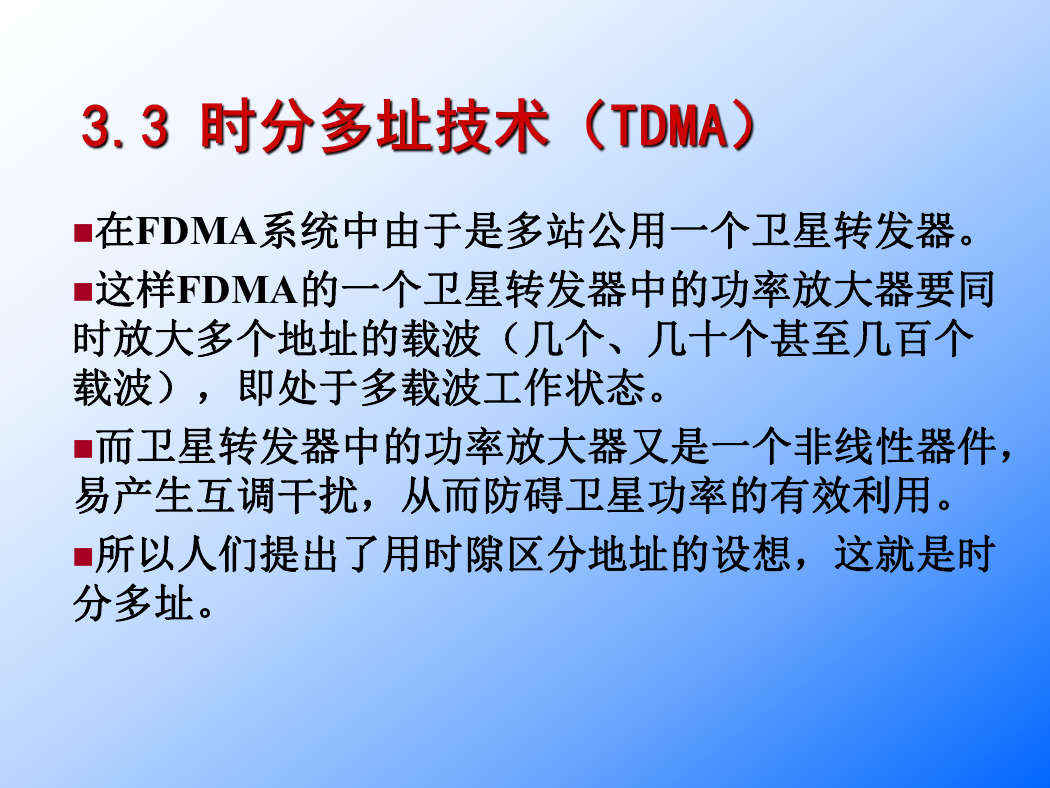

    n在FDMA系统中由于是多站公用一个卫星转发器。 n这样FDMA的一个卫星转发器中的功率放大器要同 时放大多个地址的载波（几个、几十个甚至几百个 载波），即处于多载波工作状态。 n而卫星转发器中的功率放大器又是一个非线性器件， 易产生互调干扰，从而防碍卫星功率的有效利用。 n所以人们提出了用时隙区分地址的设想，这就是时 分多址。

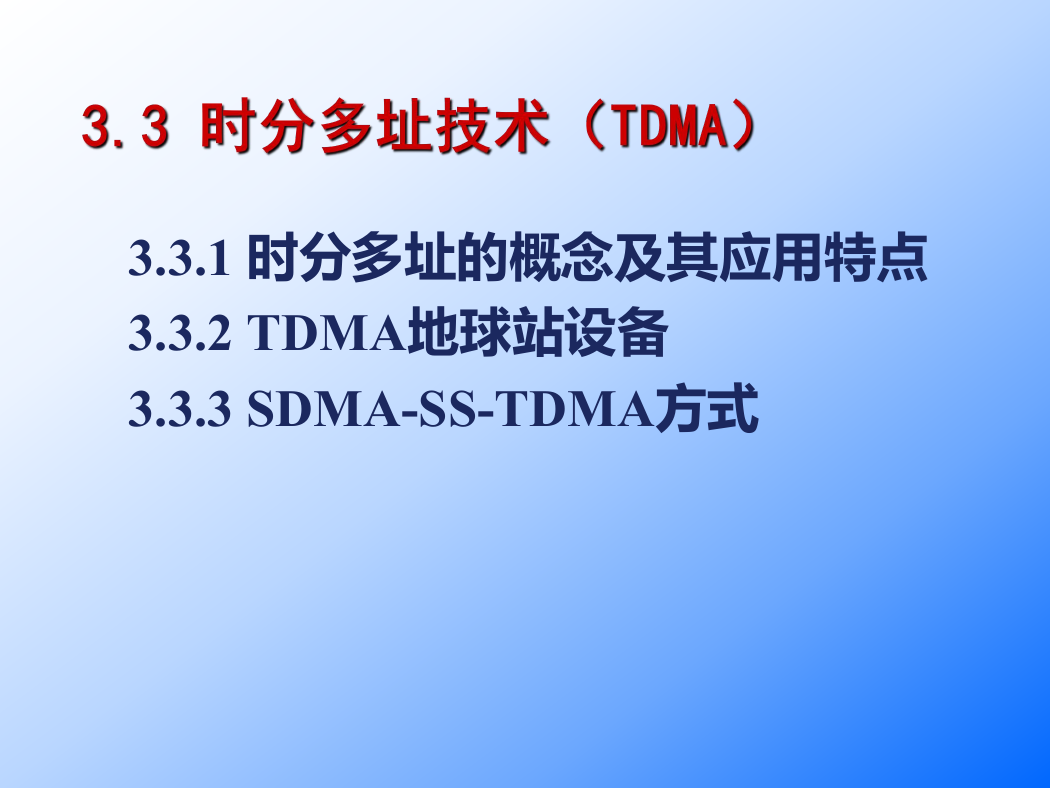

    3.3.1 时分多址的概念及其应用特点 3.3.2 TDMA地球站设备 3.3.3 SDMA-SS-TDMA方式

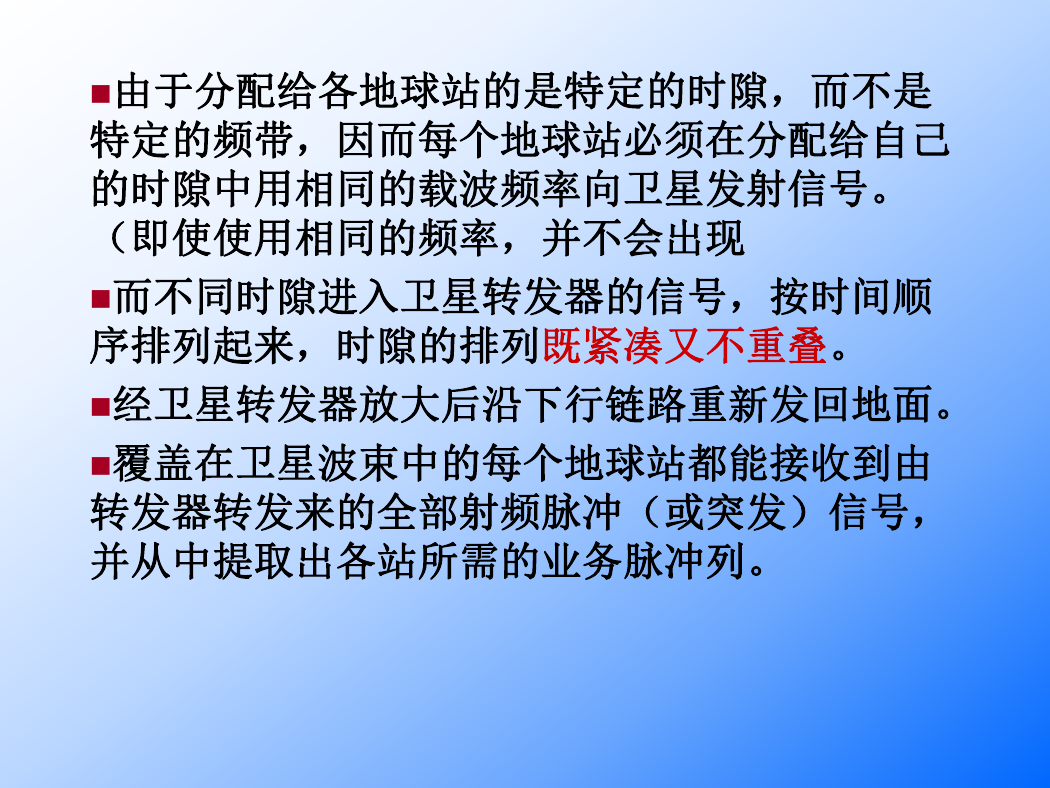

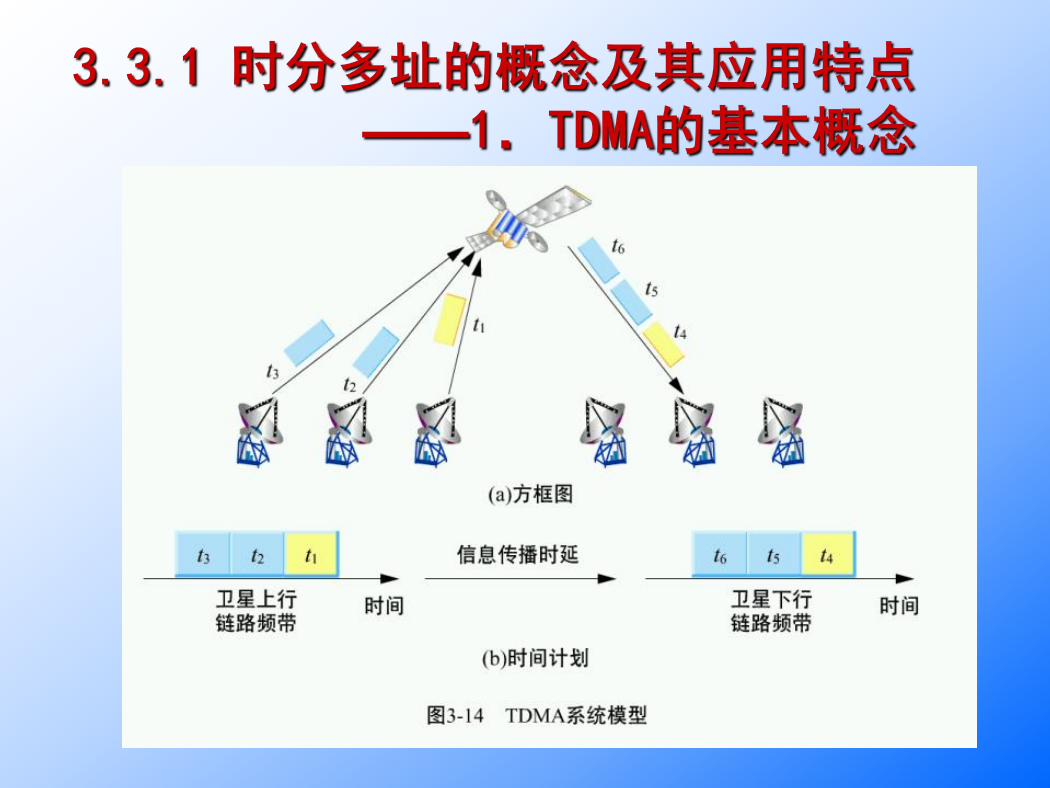

    n由于分配给各地球站的是特定的时隙，而不是 特定的频带，因而每个地球站必须在分配给自己 的时隙中用相同的载波频率向卫星发射信号。 （即使使用相同的频率，并不会出现 n而不同时隙进入卫星转发器的信号，按时间顺 序排列起来，时隙的排列既紧凑又不重叠。 n经卫星转发器放大后沿下行链路重新发回地面。 n覆盖在卫星波束中的每个地球站都能接收到由 转发器转发来的全部射频脉冲（或突发）信号， 并从中提取出各站所需的业务脉冲列。

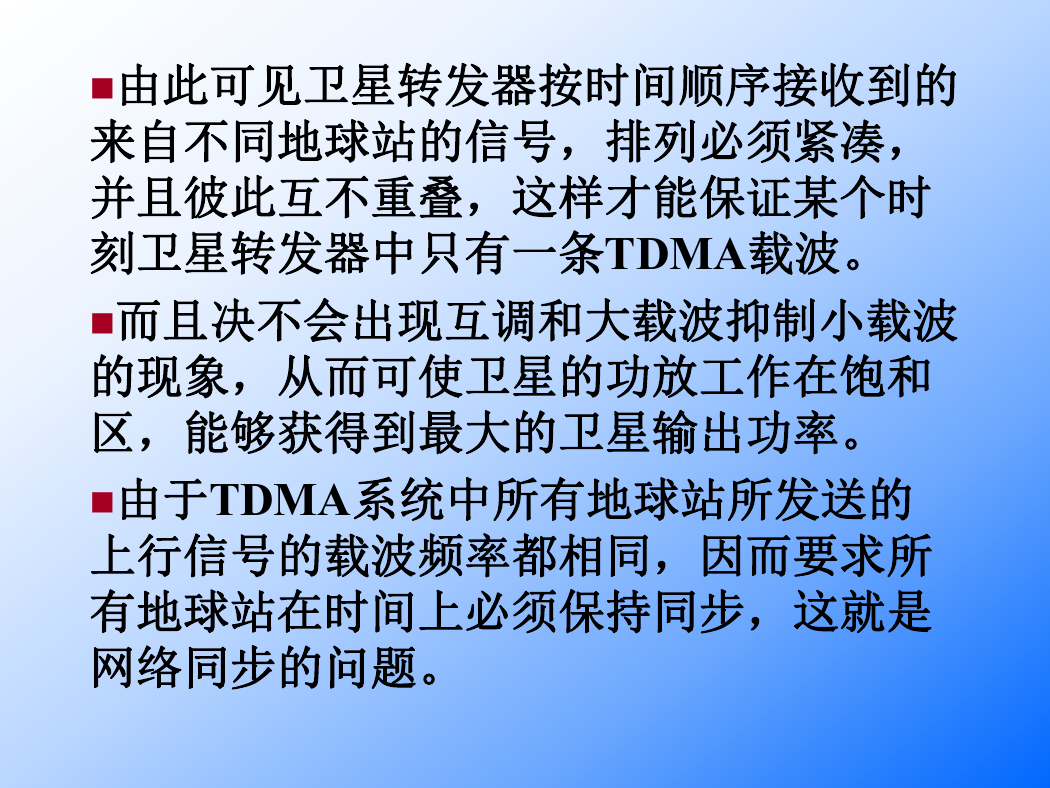

    n由此可见卫星转发器按时间顺序接收到的 来自不同地球站的信号，排列必须紧凑， 并且彼此互不重叠，这样才能保证某个时 刻卫星转发器中只有一条TDMA载波。 n而且决不会出现互调和大载波抑制小载波 的现象，从而可使卫星的功放工作在饱和 区，能够获得到最大的卫星输出功率。 n由于TDMA系统中所有地球站所发送的 上行信号的载波频率都相同，因而要求所 有地球站在时间上必须保持同步，这就是 网络同步的问题。

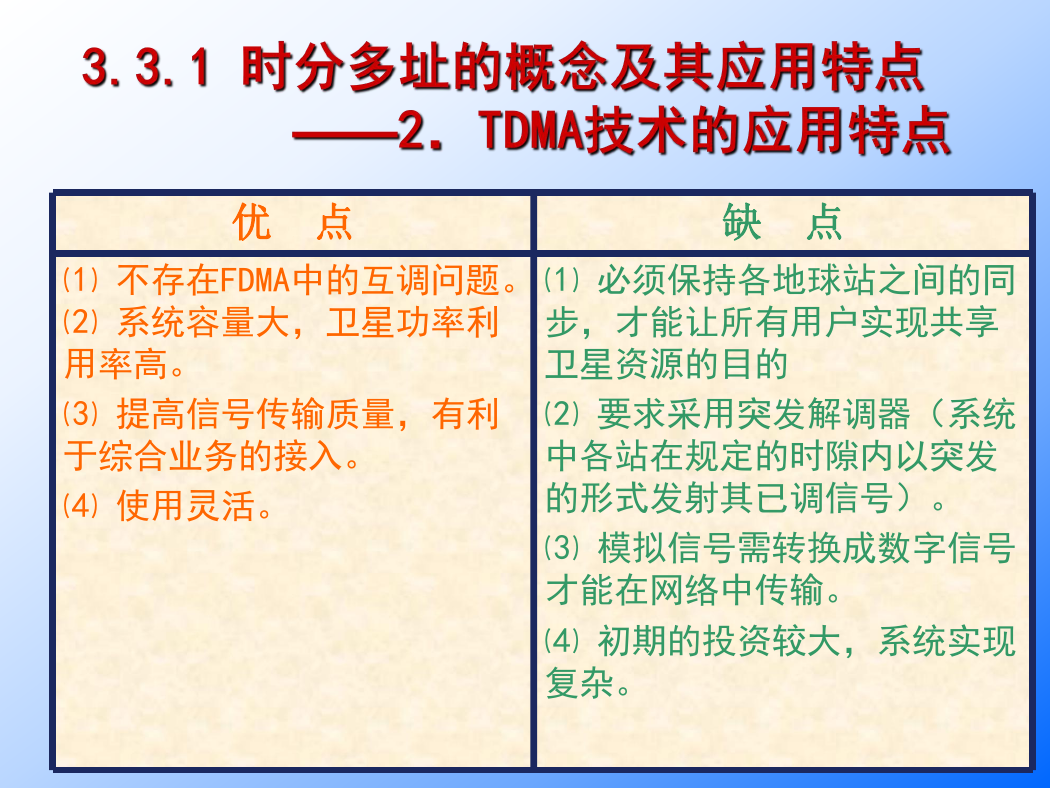

    优 点 缺 点 ⑴ 不存在FDMA中的互调问题。 ⑵ 系统容量大，卫星功率利 用率高。 ⑶ 提高信号传输质量，有利 于综合业务的接入。 ⑷ 使用灵活。 ⑴ 必须保持各地球站之间的同 步，才能让所有用户实现共享 卫星资源的目的 ⑵ 要求采用突发解调器（系统 中各站在规定的时隙内以突发 的形式发射其已调信号）。 ⑶ 模拟信号需转换成数字信号 才能在网络中传输。 ⑷ 初期的投资较大，系统实现 复杂。

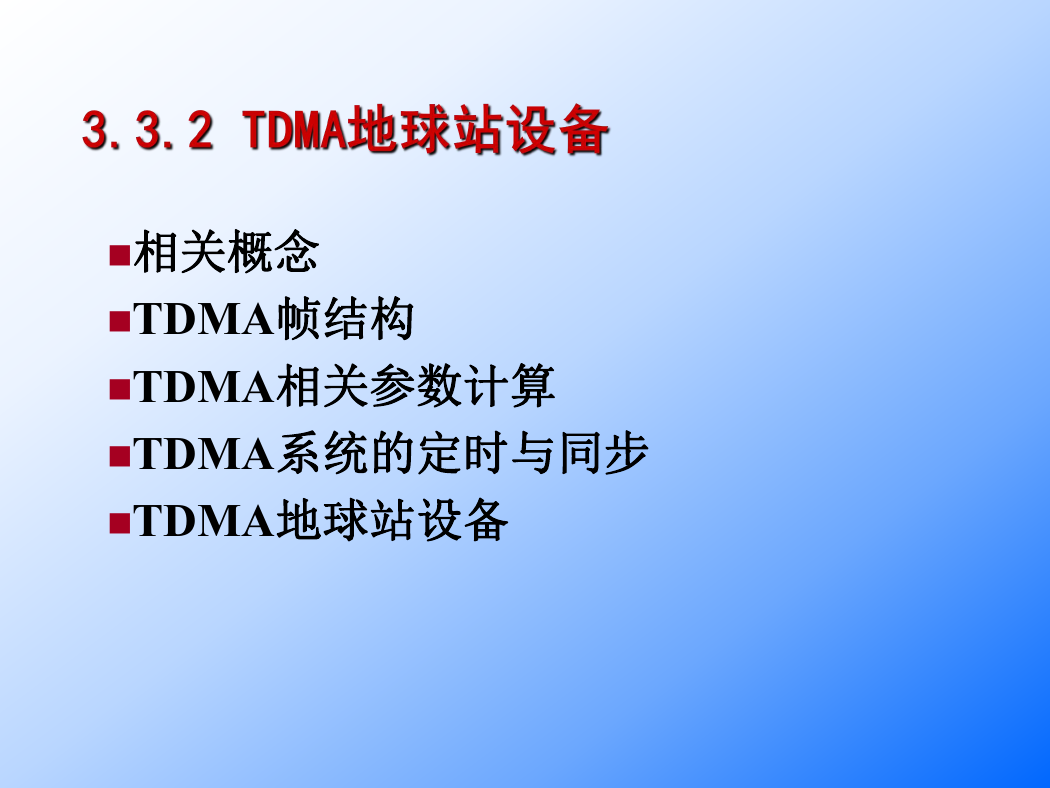

    n相关概念 nTDMA帧结构 nTDMA相关参数计算 nTDMA系统的定时与同步 nTDMA地球站设备
