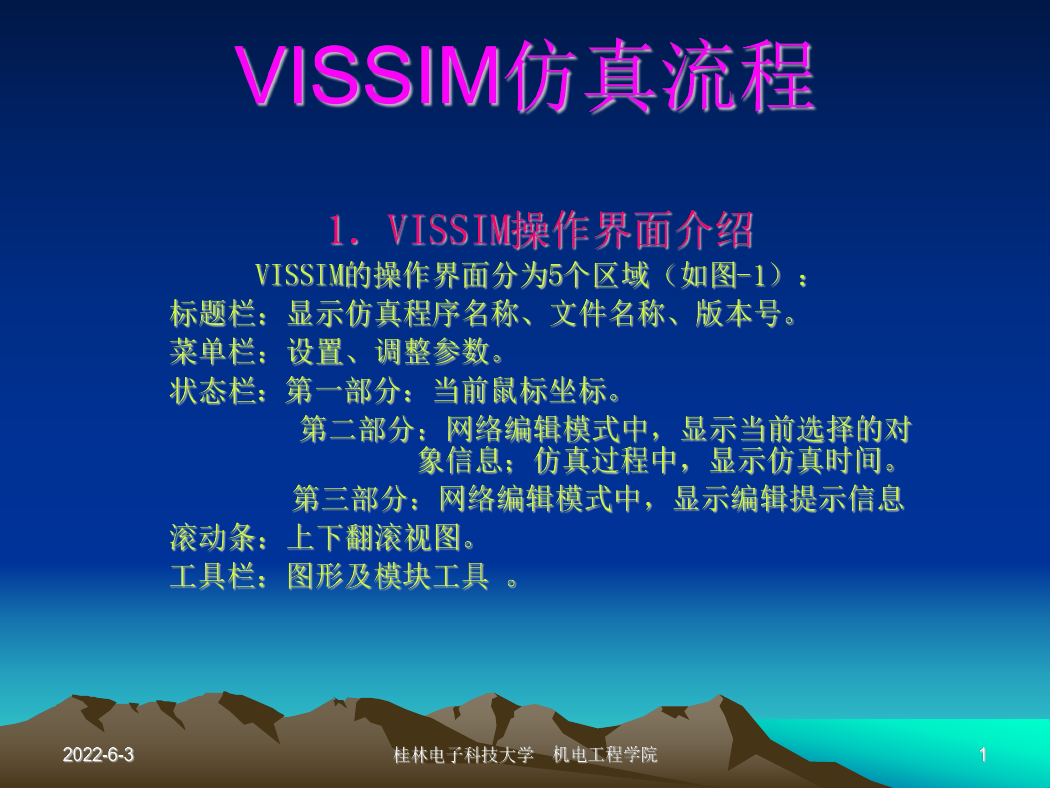

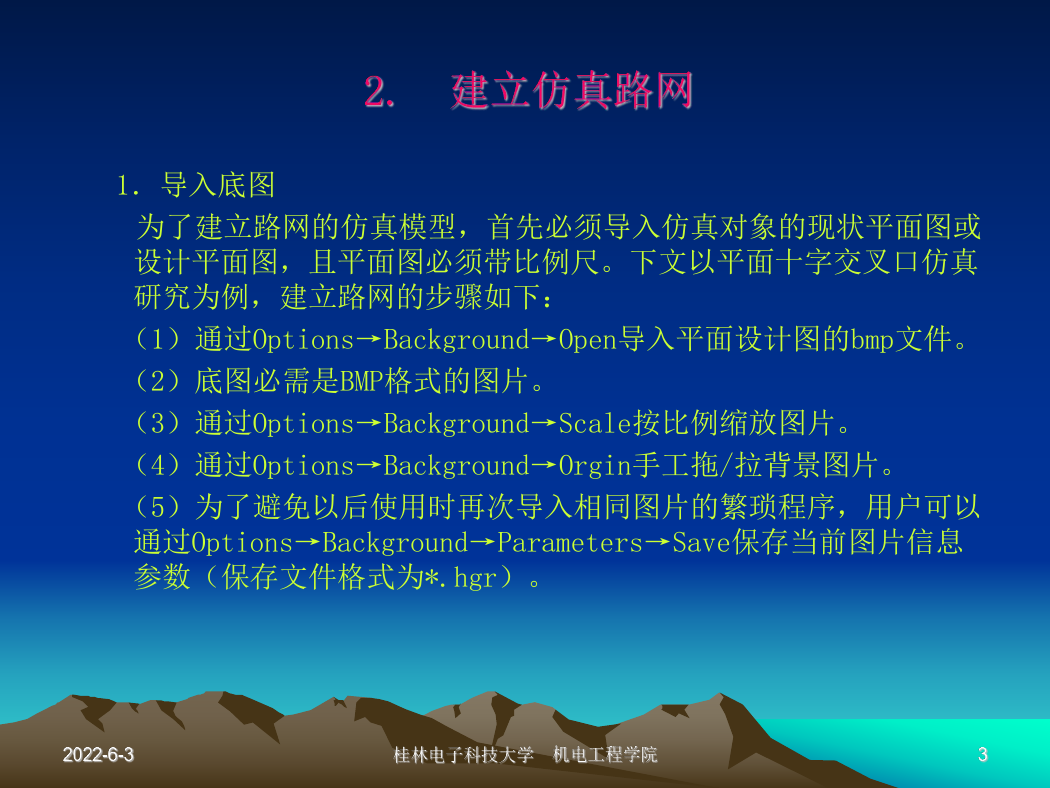

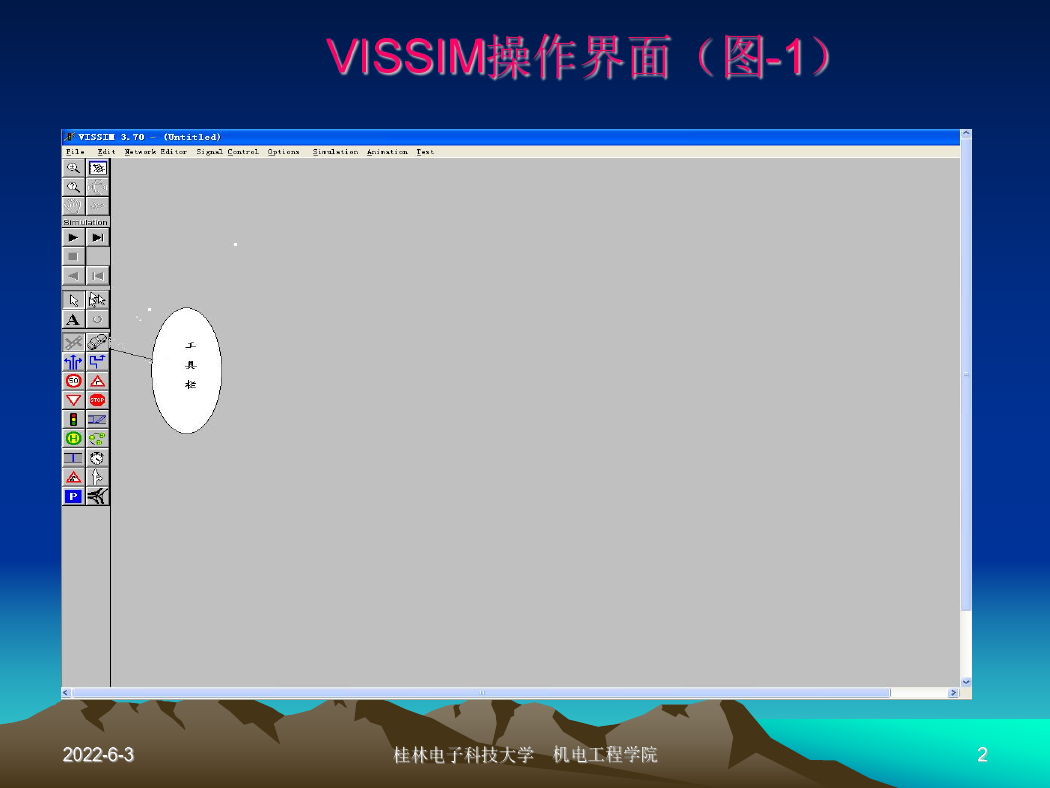

1.导入底图 为了建立路网的仿真模型,首先必须导入仿真对象的现状平面图或 设计平面图,且平面图必须带比例尺。下文以平面十字交叉口仿真 研究为例,建立路网的步骤如下: (1)通过Options→Background→Open导入平面设计图的bmp文件。 (2)底图必需是BMP格式的图片。 (3)通过Options→Background→Scale按比例缩放图片。 (4)通过Options→Background→Orgin手工拖/拉背景图片。 (5)为了避免以后使用时再次导入相同图片的繁琐程序,用户可以 通过Options→Background→Parameters→Save保存当前图片信息 参数(保存文件格式为*.hgr)。

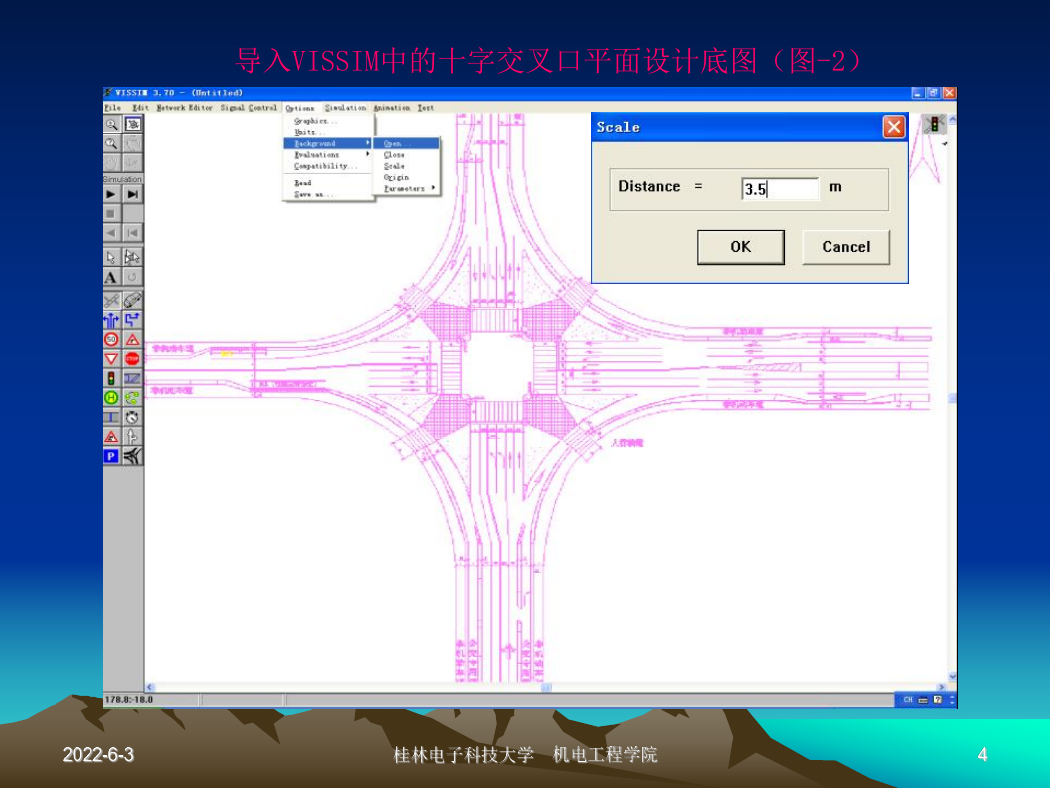

导入VISSIM中的十字交叉口平面设计底图(图-2)

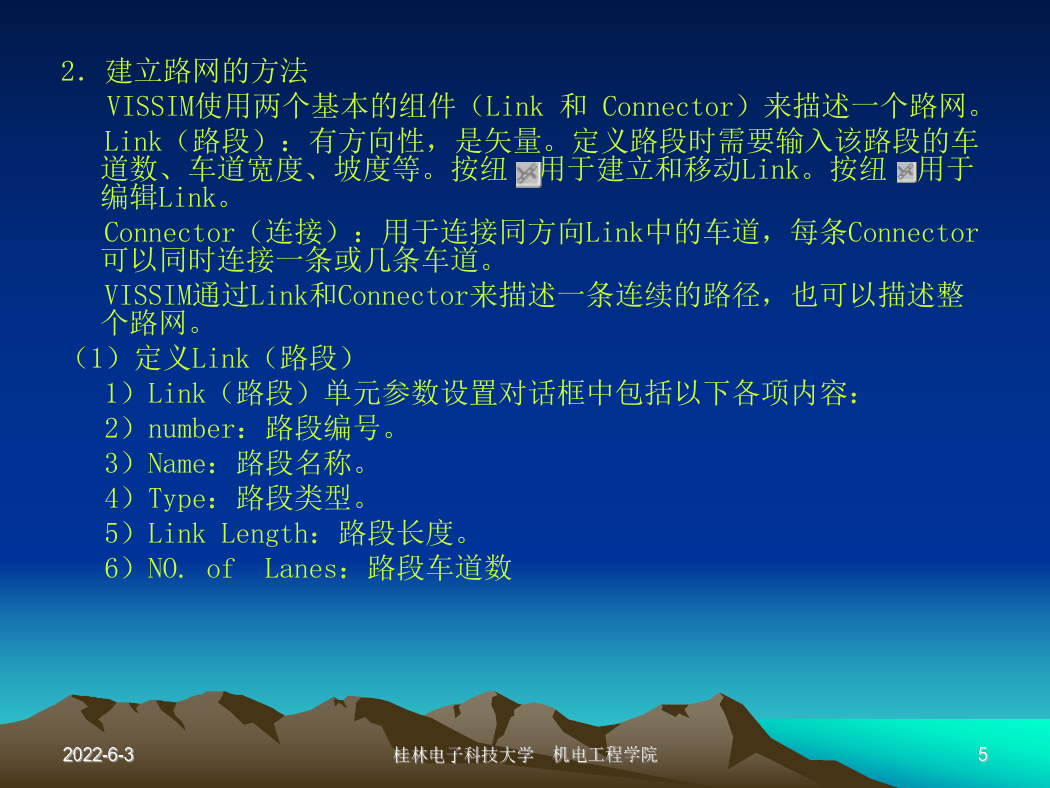

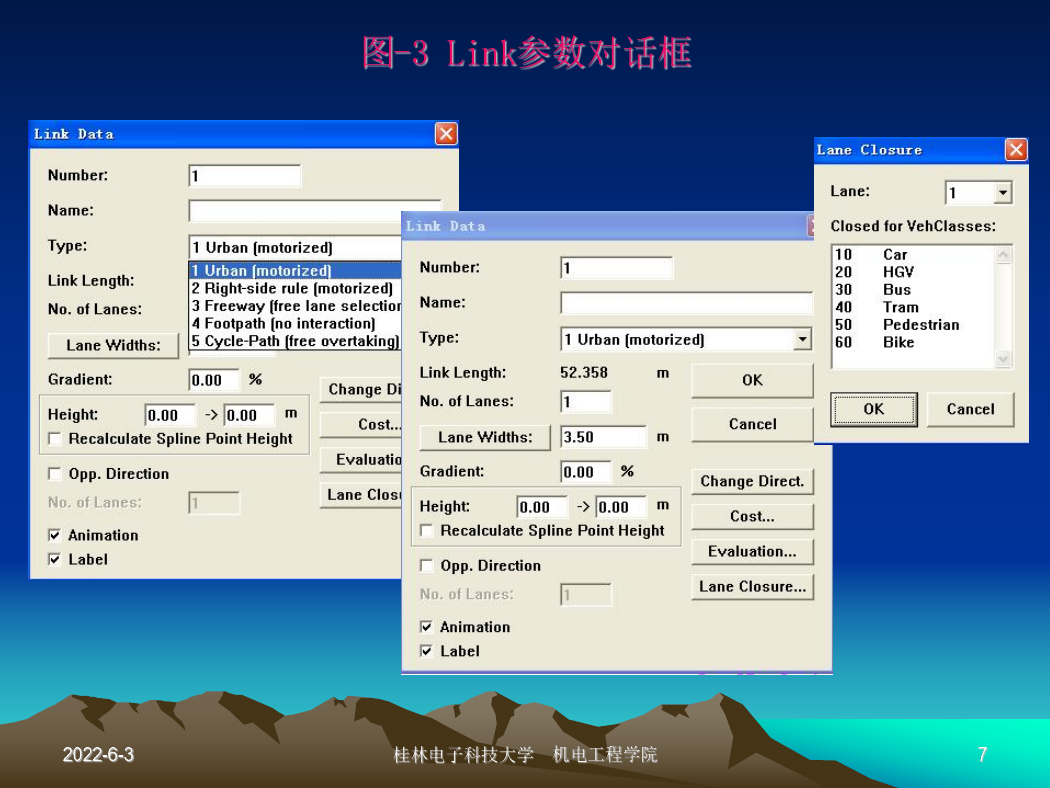

2.建立路网的方法 VISSIM使用两个基本的组件(Link 和 Connector)来描述一个路网。 Link(路段):有方向性,是矢量。定义路段时需要输入该路段的车 道数、车道宽度、坡度等。按纽 用于建立和移动Link。按纽 用于 编辑Link。 Connector(连接):用于连接同方向Link中的车道,每条Connector 可以同时连接一条或几条车道。 VISSIM通过Link和Connector来描述一条连续的路径,也可以描述整 个路网。 (1)定义Link(路段) 1)Link(路段)单元参数设置对话框中包括以下各项内容: 2)number:路段编号。 3)Name:路段名称。 4)Type:路段类型。 5)Link Length:路段长度。 6)NO. of Lanes:路段车道数

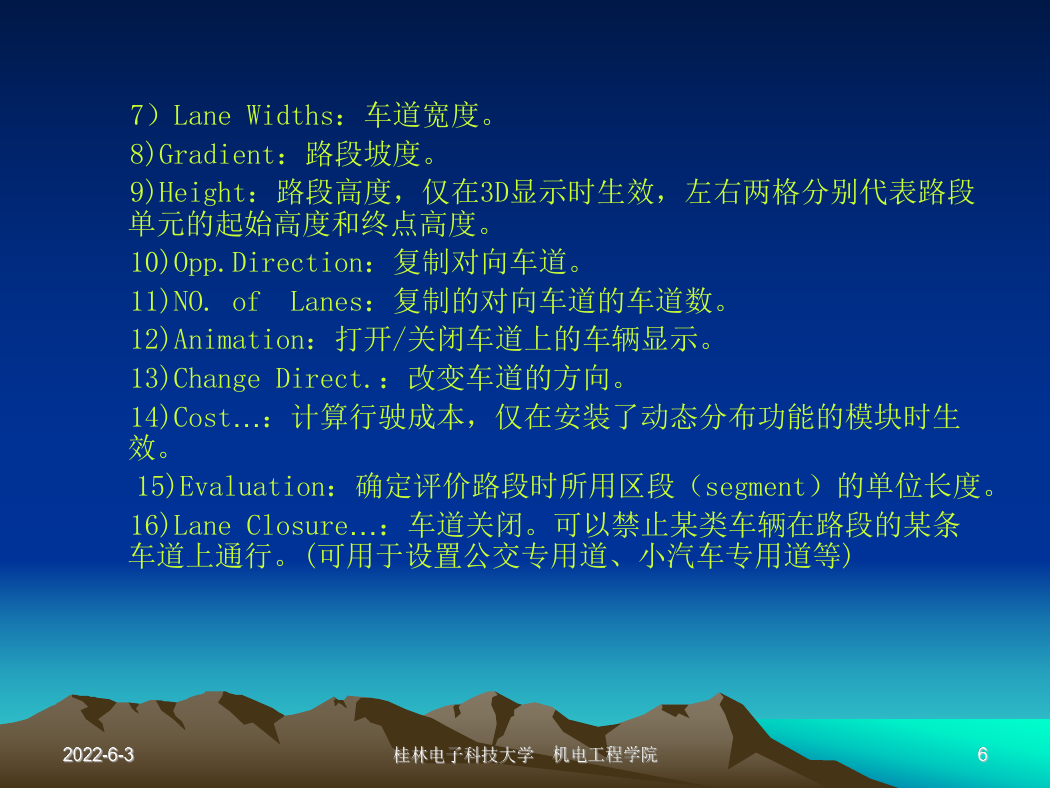

7)Lane Widths:车道宽度。 8)Gradient:路段坡度。 9)Height:路段高度,仅在3D显示时生效,左右两格分别代表路段 单元的起始高度和终点高度。 10)Opp.Direction:复制对向车道。 11)NO. of Lanes:复制的对向车道的车道数。 12)Animation:打开/关闭车道上的车辆显示。 13)Change Direct.:改变车道的方向。 14)Cost…:计算行驶成本,仅在安装了动态分布功能的模块时生 效。 15)Evaluation:确定评价路段时所用区段(segment)的单位长度。 16)Lane Closure…:车道关闭。可以禁止某类车辆在路段的某条 车道上通行。(可用于设置公交专用道、小汽车专用道等)

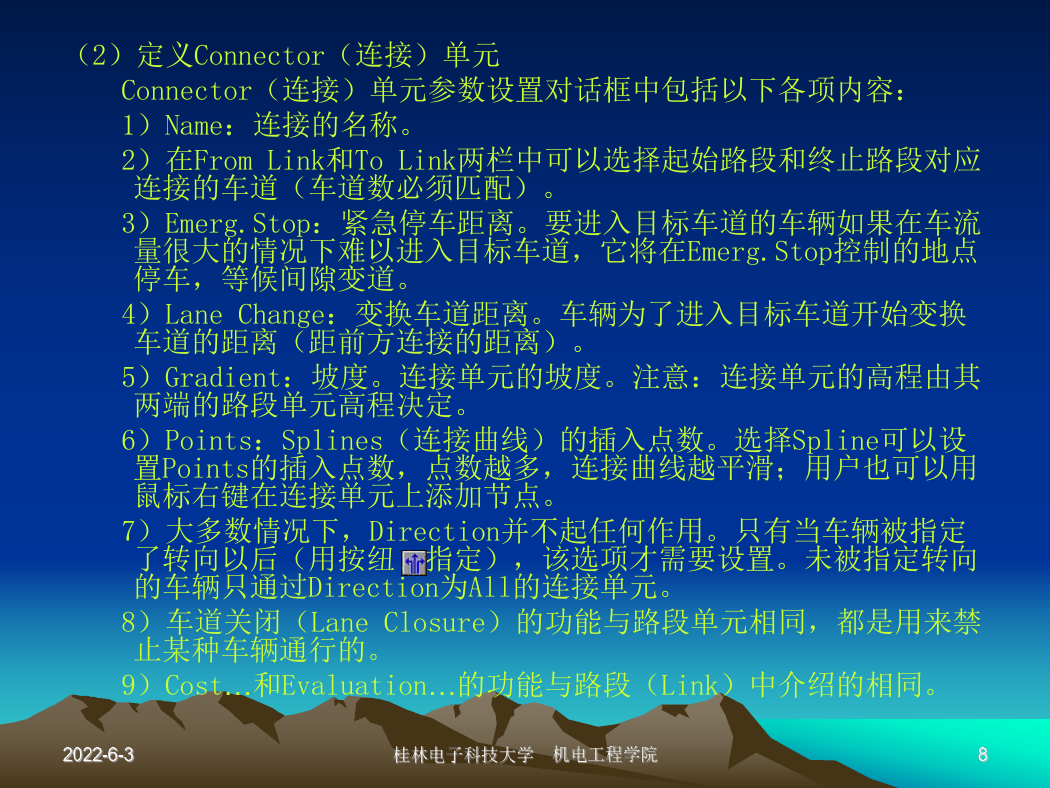

(2)定义Connector(连接)单元 Connector(连接)单元参数设置对话框中包括以下各项内容: 1)Name:连接的名称。 2)在From Link和To Link两栏中可以选择起始路段和终止路段对应 连接的车道(车道数必须匹配)。 3)Emerg.Stop:紧急停车距离。要进入目标车道的车辆如果在车流 量很大的情况下难以进入目标车道,它将在Emerg.Stop控制的地点 停车,等候间隙变道。 4)Lane Change:变换车道距离。车辆为了进入目标车道开始变换 车道的距离(距前方连接的距离)。 5)Gradient:坡度。连接单元的坡度。注意:连接单元的高程由其 两端的路段单元高程决定。 6)Points:Splines(连接曲线)的插入点数。选择Spline可以设 置Points的插入点数,点数越多,连接曲线越平滑;用户也可以用 鼠标右键在连接单元上添加节点。 7)大多数情况下,Direction并不起任何作用。只有当车辆被指定 了转向以后(用按纽 指定),该选项才需要设置。未被指定转向 的车辆只通过Direction为All的连接单元。 8)车道关闭(Lane Closure)的功能与路段单元相同,都是用来禁 止某种车辆通行的。 9)Cost…和Evaluation…的功能与路段(Link)中介绍的相同。
