松下数码摄像机-HC-MDH3GK说明书.pdf
请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。

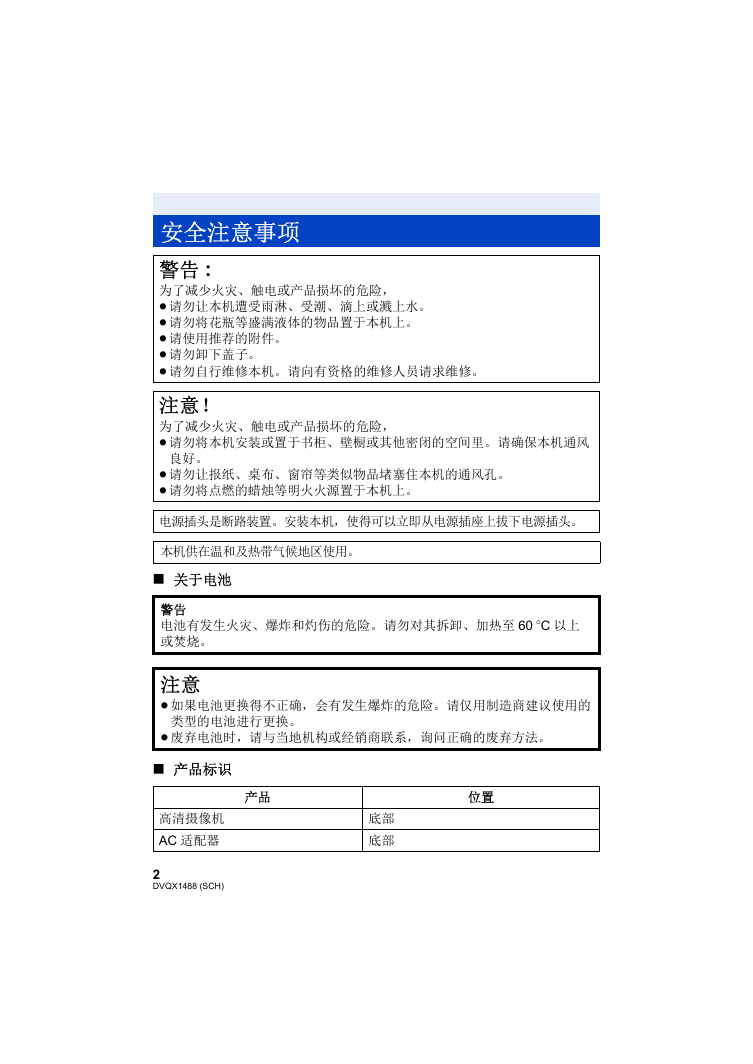

警告:
注意！
电源插头是断路装置。 安装本机，使得可以立即从电源插座上拔下电源插头。
本机供在温和及热带气候地区使用。

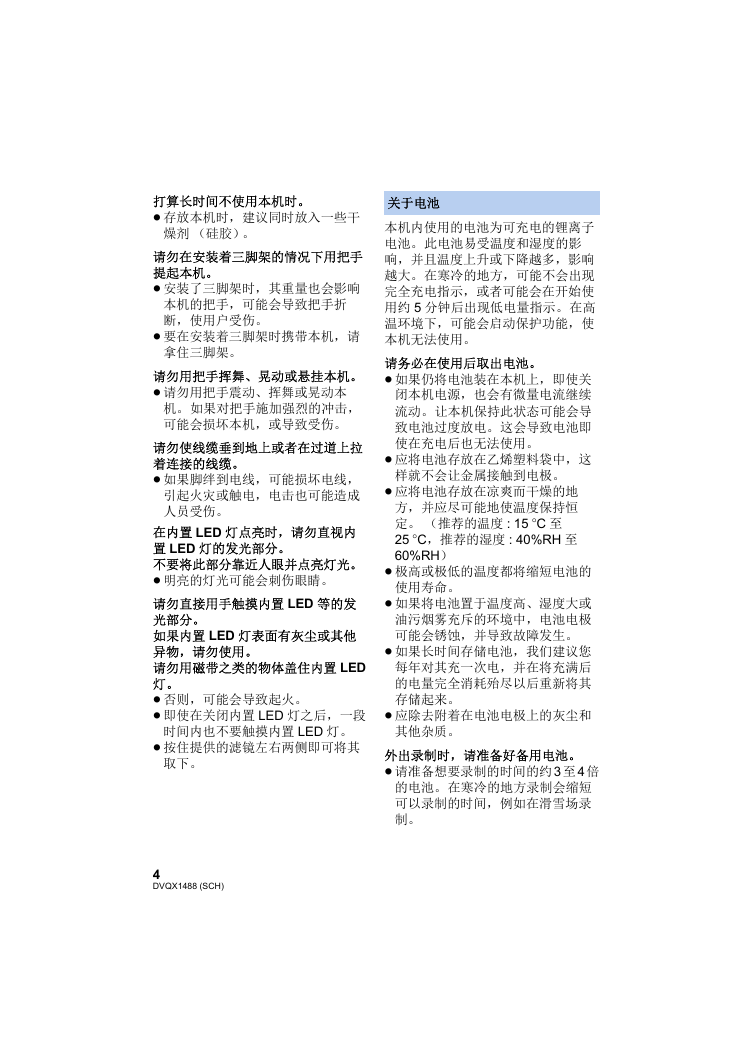

关于电池
注意
产品标识

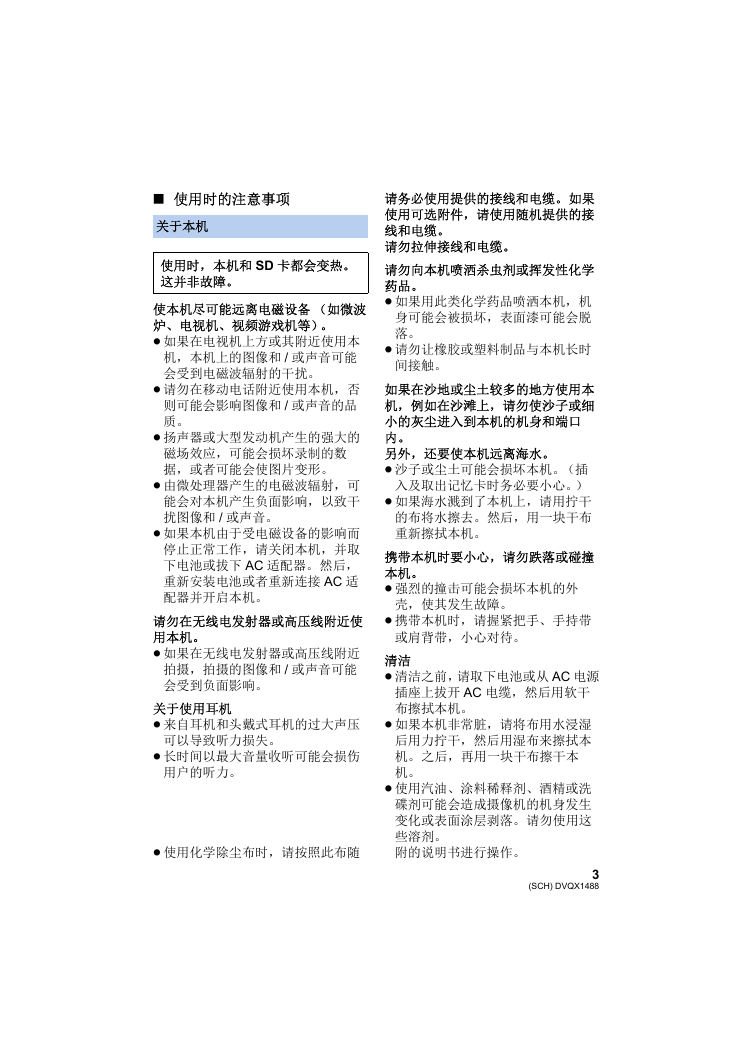

使用时的注意事项
关于本机
关于电池

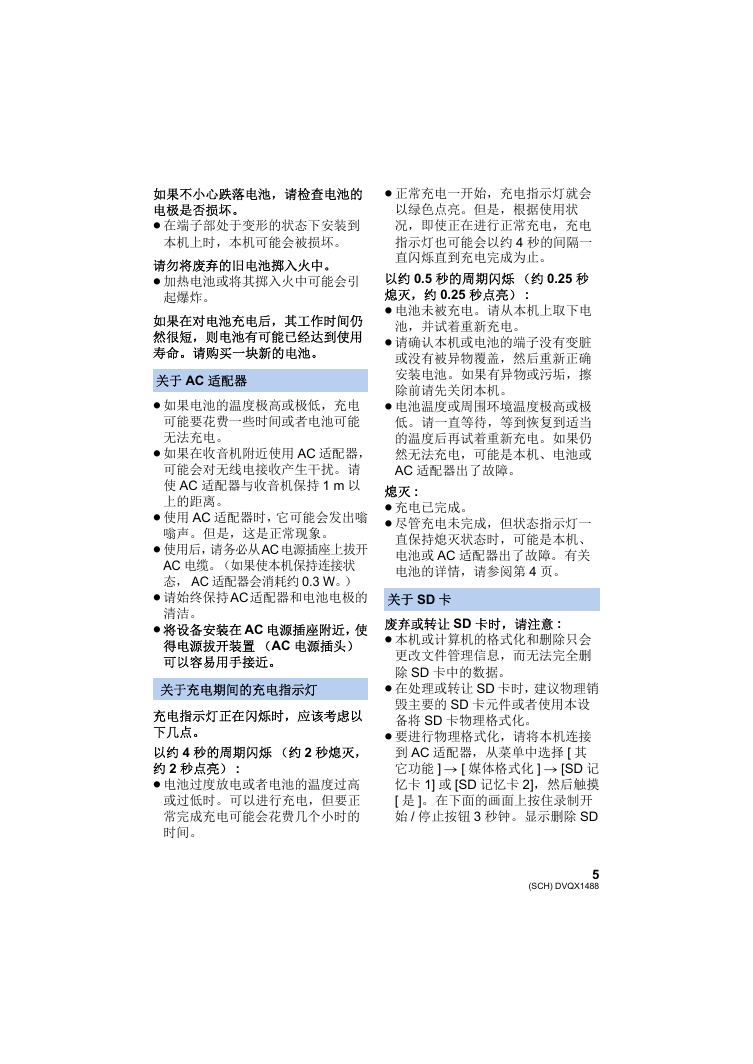

关于AC适配器
关于充电期间的充电指示灯
关于SD卡

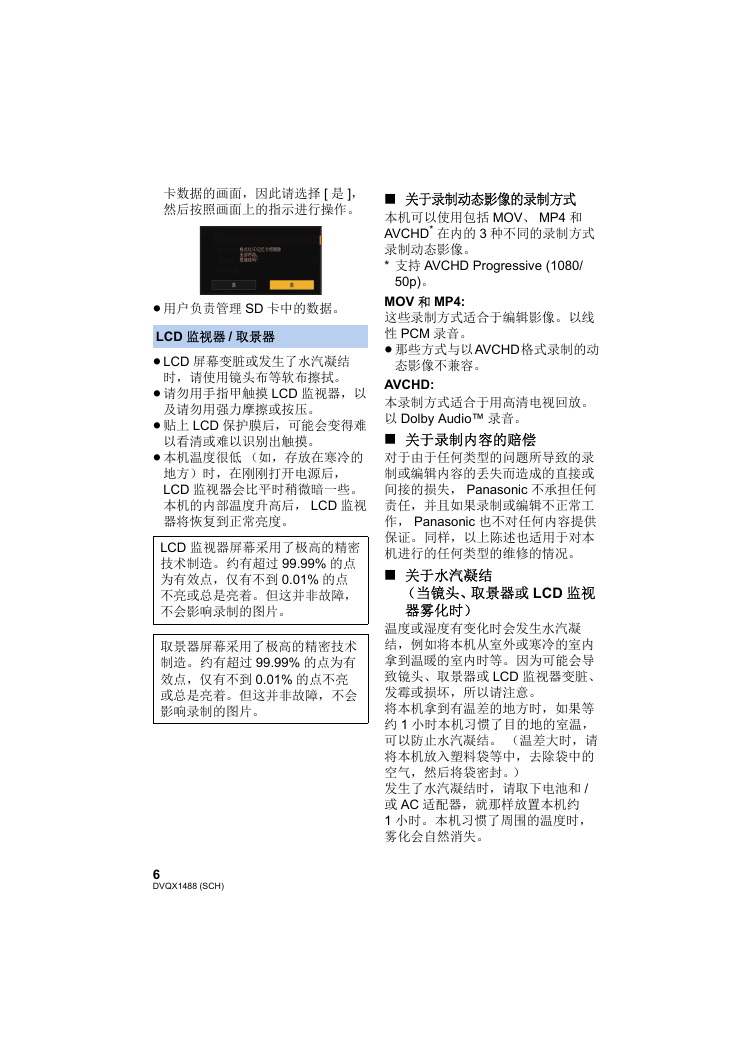

LCD监视器/取景器
关于录制动态影像的录制方式
关于录制内容的赔偿
关于水汽凝结 （当镜头、取景器或LCD监视 器雾化时）

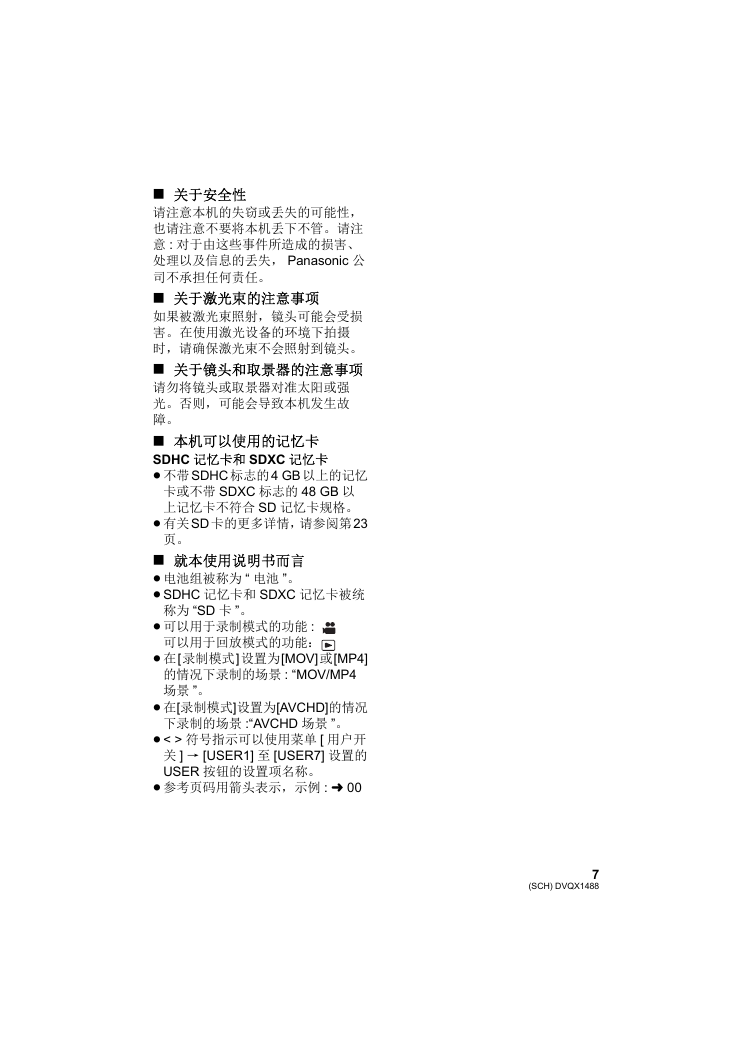

关于安全性
关于激光束的注意事项
关于镜头和取景器的注意事项
本机可以使用的记忆卡
就本使用说明书而言
使用本机前，请检查附件。
请将附件放在儿童接触不到的地方，以防儿童吞食。
产品号码截至2018年2月为准。此后可能会有变更。
在某些国家，可能不销售某些另选购的附件。
产品号码截至2018年2月为准。此后可能会有变更。
向SD卡中录制
可以使用各种录制功能将动态影像和静态图像录制到SD卡（SDHC记忆卡/ SDXC记忆卡）。
本机支持使用双卡插槽的不间断/同步录制。
连接外部设备
使用外部媒体设备复制/回放
如果将USB HDD或USB闪存（市售）等外部媒体设备连接到本机，可以将 用本机拍摄的动态影像和静态图片复制到外部媒体设备中。
也可以回放复制到外部媒体设备中的场景和静态图片。
本机支持USB 2.0。
使用随USB HDD提供的USB电缆。 如果可能，建议使用长度在1.5 m以下的电缆。
有关外部媒体设备的信息，请参阅下面的支持网站。
http://panasonic.jp/support/global/cs/e_cam
（本网站为英文网站）
USB 2.0
外部媒体设备（市售）
将数据导入到PC中
通过将本机随附的录制SD卡插入PC，可将影像数据导入到PC中进行编 辑。
需要配备SD卡槽或SD卡阅读器的PC。
SDHC记忆卡/SDXC记忆卡*
PC
* SD卡是可选件，不随本机提供。
连接到电视机
连接电视机以输出影像。
AV电缆（市售）
HDMI电缆（市售）
电视机
请使用市售的AV电缆。
请使用市售的高速HDMI电缆。 如果可能，建议使用长度在3 m以下的电缆。
1 肩背带固定器
2 把手
3 次变焦杆（l 42， 124）
4 次录制开始/停止按钮（l 124）
5 麦克风电缆架
6 配件插座
7 外置麦克风端口[EXT MIC]
8 用户3按钮[FOCUS ASSIST]（l 64）
9 变焦杆[T/W]（在录制模式下） （l 42） 音量杆[rVOLs]/ 缩略图显示开关[/]（在回 放模式下）（l 89）
10 手持带(l 17)
11 状态指示灯(l 25)
12 电源开关(l 25)
13 录制开始/停止按钮(l 36)
14 摄像机遥控端口[CAM REMOTE] （l 99）
15 耳机端口[]（l 86，99）
16 USB端口（l 106）
17 HDMI输出端口[HDMI] （l 100）
18 环式LED（l 136）
19 肩背带固定器
20 内置麦克风
21 内置LED灯(l 43)
22 录制灯（l 136）
23 镜头
24 镜头遮光罩
25 多功能手动环（l 44）
26 摄像机功能按钮 [CAMERA FUNCTION]（l 44）
27 LED LIGHT开关（l 43）
28 光圈按钮[IRIS] (l 51)
29 智能自动/手动/聚焦开关[iA/ MANUAL/FOCUS]（l 40）
30 模式开关[/]（l 25）
31 菜单按钮[MENU] (l 33)
32 JOG拨盘[SEL/PUSH SET] （l 52，55，58，84，89）
33 USER1按钮[PUSH AF] （l 64）
34 USER2按钮[WHITE BAL] （l 64）
35 目镜校正杆(l 29)
36 三脚架插座
37 LCD监视器（触摸屏）(l 27)
38 眼罩安装部（l 18）
39 眼罩（l 18）
40 配件插座
41 取景器(l 29)
42 扬声器
43 VIDEO OUT端口（l 100）
44 AUDIO OUT端口（l 100）
45 充电指示灯[CHG] (l 20)
46 DC输入端口[DC IN] (l 20)
47 电池释放按钮[PUSH] (l 19)
48 电池座 (l 19)
49 SD卡插槽盖(l 24)
50 记忆卡插槽2 (l 24)
51 存取指示灯（卡2）(l 24)
52 记忆卡插槽1 (l 24)
53 存取指示灯（卡1）(l 24)
安装/取下镜头盖
不使用本机时，请用镜头盖保护镜头表面。
在安装或取下镜头盖时，请将手指放在镜头盖上的凹槽 中以将其握住。
要安装镜头盖，请将其突起水平对齐，然后将它们按入 到镜头遮光罩上的缝隙中，直至听到咔哒一声。
缝隙
突起
根据手的大小来调整手持带的长度。
根据手的大小调整手持带。
带
带子套
安装眼罩
将眼罩安装部的凹部对准眼罩内的凸部进行安装。
凹部
凸部
关于本机可以使用的电池（截至2018年2月）
本机可以使用的电池为VW-VBD29/VW-VBD58GK/AG-VBR59MC/AG- VBR89MC。
已经发现在某些市场购买时会买到与正品非常相似的伪造电池组。 这些电 池组中的某些电池组没有用满足适当的安全标准要求的内部保护进行充分 地保护。 这些电池组有可能会导致火灾或...
安装/取下电池
通过朝图中所示的方向插入电池来安装电池。
取下电池
给电池充电
连接了AC适配器时，本机处于待机状态。 只要AC适配器和电源插座相连， 原电路就会始终“带电”。
重要注意事项:
请使用提供的AC适配器。 请勿使用其他设备的AC适配器。
由于本AC电缆是专门为本机设计的，因此请勿将其用于任何其他设备。 此 外，请勿将其他设备的AC电缆用于本机。
在本机关闭时电池可以充电。在回放模式下，即使本机开启时电池也可以充电。
建议在温度介于10 oC至30 oC的范围内给电池充电。（电池温度也应该一样。）
1 将AC电缆连接到AC适配器和 AC电源插座上。
2 将AC适配器连接到DC输入端 口[DC IN]上。
连接到AC电源插座
这样即使停电或者无意中将AC适配 器从AC电源插座上拔下，也可以继 续拍摄。
请勿使用其他任何AC适配器，只使用提供的AC适配器。
建议使用Panasonic电池(l 21)。
如果使用其他品牌的电池，我们不能保证本产品的品质。
请勿将电池加热或接触明火。
请勿将电池长时间放置在门窗紧闭受阳光直射的汽车内。
充电和录制时间
充电/录制时间
周围工作温度为25 oC并且相对工作湿度为60%时，上述时间适用。在其他 温度和湿度等级下，充电时间可能会更长。
这些充电时间是本机关闭时的充电时间。
最大连续可录制时间和实际可录制时间基于以下条件。在其他条件下，录制 时间会变短。
[录制模式]设置为[AVCHD]，[记录格式]设置为[PH 1080/50.00i]时
使用取景器（括号中的时间为使用LCD监视器时的时间）时
电缆没有被插入到外部输出端口
“h”是小时的缩写，“min”是分的缩写，“s”是秒的缩写。
这些时间均为近似值。
显示的充电时间是电池完全放电后的充电时间。 根据高温/低温等使用状况 不同，充电时间和可录制时间也会有所不同。
如果本机开启，则充电所花费的时间可能会超过上表中的值。
实际可录制时间是指，在重复开始/停止录制、打开/关闭本机、移动变焦杆 等时的可录制时间。
电池在使用后或充电后会变热。 这并非故障。
支持快速充电的电池
要为电池（AG-VBR59MC/AG-VBR89MC：可选件）快速充电，请使用电池 充电器（AG-BRD50MC：可选件）。
电池电量指示
根据菜单设置，不显示电池电量指示（l 134）
[显示设置] # [卡&电池]
本机可以将动态影像或静态图片录制到SD卡中。
本机可以使用的记忆卡
可以使用的卡截至2018年2月为准。
建议使用Panasonic记忆卡。
在其他设备上使用SDHC记忆卡/SDXC记忆卡时，请确认使用的设备是否 与这些记忆卡兼容。
我们不保证上述以外的SD卡的工作。
不带SDHC标志的4 GB以上的记忆卡或不带SDXC标志的48 GB以上的记忆 卡不符合SD记忆卡规格。
SD卡上的写保护开关A被锁定时，无法在记忆卡上进行记 录、删除或编辑。
让记忆卡远离儿童的接触范围，以防儿童吞食。
关于录制动态影像的速度等级
根据[录制模式]（l 117）和[记录格式]（l 117）不同，所需的记忆卡也会 不同。
请使用符合SD Speed Class的以下等级的记忆卡。 使用不兼容的记忆卡可 能会导致录制突然停止。
SD Speed Class是关于连续写入的速度标准。 要确认等级，请看记忆卡的标 签面等。
插入/取出SD卡
注意:
请确认存取指示灯已经熄灭。
存取指示灯A
1 打开SD卡插槽盖，将SD卡插 入到记忆卡插槽B中，或者 从记忆卡插槽中取出SD卡。
2 盖紧SD卡插槽盖。
在按锁定释放按钮B的同时，将电源开关设置为ON即可开启本机。
要关闭电源
在按锁定释放按钮的同时，将 电源开关设置为OFF。
状态指示灯熄灭。
状态指示灯点亮。
[节电 (电池)]或[节电 (AC)]启动后要重新开启本机，请先将电源开关设置到 OFF，然后再设置到ON。（l 137）
将模式开关滑到或。
拍摄模式(l 36, 38)
显示拍摄画面。 可以拍摄动态影像和静态图 片。
回放模式（l 87）
显示回放的缩略图画面。 可以回放动态影像 和静态图片。
打开LCD监视器时，取景器熄灭，LCD监视器点亮。
关闭LCD监视器时，取景器点亮。
在LCD监视屏与取景器显示屏之间切换
选择菜单。 (l 33)
[LCD]:
打开LCD监视器时，LCD监视器点亮。取景器不点亮。
[寻像器]:
取景器开启。LCD监视器不点亮。
要用USER按钮更改设置
可以通过将登录到USER按钮来更改显示LCD监视器 和取景器的方法。
有关设置USER按钮的详情，请参阅第64页。
显示拍摄画面时，按登录了的USER按钮。
每次按该按钮就会切换设置。
[LCD] !#[寻像器]
设置也会应用到[LCD和寻像器输出]菜单设置。
当打开LCD监视器时，将选择[LCD]。
如何使用触摸屏
可以通过用手指直接触摸LCD监视器（触摸屏幕）来进行操作。
触摸
触摸后离开触摸屏幕，以选择图标或图片。
触摸图标的中央。
正在触摸着触摸屏幕的另一部分时，再去触 摸触摸屏幕将不起作用。
一边触摸一边滑动
在按着触摸屏的同时移动手指。
关于操作图标
///:
改变页面或进行设置时触摸。
请勿用圆珠笔等又尖又硬的前端触摸LCD监视器。
LCD监视器调整
这些设置不会影响到实际录制的影像。
[增亮LCD]
使用此项可以使在包括室外在内的明亮处观看LCD监视器变得更容易。
选择菜单。 (l 33)
使用AC适配器时，[增亮LCD]被自动设置为[+1]。
当内置LED灯开启时，[增亮LCD]将自动固定为[0]，即使其设置为[+1]。
在LCD监视器关闭时，此项目不可用。 (l 26)
[LCD设置]
调整LCD监视器的亮度和色彩浓度。
1 选择菜单。 (l 33)
2 触摸所需的设置项目。
3 触摸/调整设置。
可以在s16和r16之间选择值。
4 触摸[返回]。
触摸[退出]结束设置。
在LCD监视器关闭时，此项目不可用。 (l 26)
取景器调整
这些设置不会影响到实际录制的影像。
调整视野
调整视野以便在取景器上清晰地显示影像。
1 根据易于观看的位置调整取景器。
移动取景器时，请注意不要夹住手指。
可以使取景器竖起最多约90o。
关闭LCD监视器，开启取景器。
2 通过操作目镜校正杆A来调整焦点。
[取景器明亮度]
可以切换取景器的亮度。
选择菜单。 (l 33)
[取景器色度]
在取景器上录制影像或播放影像可选择为彩色/黑白。
选择菜单。 (l 33)
自拍
将模式切换到拍摄模式。 (l 25)
朝镜头一侧旋转LCD监视器。
通过设置[自拍]，可以切换自拍时的显示。 （l 134）
当[自拍]设置为[镜面]时，只有一部分指示会显示在屏幕上。出现时，请 将LCD监视器的方向返回到正常位置，并确认警告/报警指示。（l 145）
当取景器开着时，LCD监视器将保持关闭。
开启本机时，可能会显示[设置时区和日期/时间]的信息。
要进行这些设置，请选择[是]，通过从时区设置步骤的步骤2-3的操作进行 设置。
时区
可以设置与格林威治标准时间的时差。
1 选择菜单。 (l 33)
2 触摸/，设置要拍摄的区域。
3 触摸[退出]结束设置。
如果出现[时钟设置]画面，请进行[时钟设置]。
更改了时区设置时，本机的日期/时间设置也会自动更改。
时钟设置
1 选择菜单。 (l 33)
2 触摸要设置的日期或时间，然后使用/ 设置所需的值。
年份可以在2000年和2039年之间进行设置。
3 触摸[退出]结束设置。
日期和时间功能由内置的锂电池驱动。
如果时间显示变成[- -]，则内置锂电池需要充电。要给内置锂电池充电，请 连接AC适配器或者将充电后的电池安装到本机上。如果将本机这样放置约 24 小时，电池将使日期和时间保持约6 个...
可以在菜单设置中更改时间的显示方法。（l 133）
[显示设置] # [日期/时间]或[日期格式]
时区表
也可以通过操作JOG拨盘选择菜单项。 (l 84)
1 按MENU按钮A。
2 触摸主菜单B。
3 触摸子菜单C。
通过触摸/可以显示下一（上一）页。
4 触摸所需的选项确认设置。
5 触摸[退出]退出菜单设置。
录制时，请确认已经站稳并且没有与其他人或物体发生碰撞的危险。
请尽可能地使取景器的眼罩靠近眼睛。
根据本机的持拿位置调整LCD监视器的角度。
在室外时，应该顺光拍摄。 如果被摄物体逆光，拍摄时被摄物体将会变暗。
两臂靠近身体，并将两脚分开以便更好地保持平衡。
为了获得稳定的影像，如有可能，建议使用三脚架。
可以将记录动态影像的媒体或记录静态图片的媒体分别选择为[SD记忆卡1] 和[SD记忆卡2]。
1 选择菜单。
2 触摸要记录动态影像或记录静态图片 的媒体。
动态影像或静态图片分别选择的媒体被黄色 框包围。
3 触摸[退出]结束设置。
在以下情况下，如果使用正常设置开始录制或者在[双卡槽功能]（l 125） 设置为[不间断录制]的情况下开始录制，则将自动切换用于动态影像录制 的卡槽：*
SD卡未插入到[媒体选择]中选择的卡槽中，或者当另一个卡槽中具有另一 个SD卡时，所选卡槽中的SD卡容量已满。
* [双卡槽功能]设置为[同时记录]时，无法切换卡槽。
也可以在录制暂停时通过按登录了的USER按钮或触摸适当的 USER按钮图标来切换用于动态影像录制的记忆卡插槽。（l 64）
格式化媒体
如果将SD卡第一次用于本机进行记录，请格式化记忆卡。
请注意：如果格式化媒体，则将删除记录在媒体上的全部数据，并且无法恢 复。请将重要的数据备份到PC等中。（l 104）
使用2张SD卡时，请将2张SD卡都进行格式化。
1 选择菜单。
2 触摸[SD记忆卡1]或[SD记忆卡2]。
格式化完成后，请触摸[退出]退出信息屏幕。
格式化时，请勿关闭本机或者取出SD卡。 请勿使本机受到震动和撞击。
1 将模式开关设置到来切 换录制模式。（l 25）
打开LCD监视器。
2 按录制开始/停止按钮A开 始录制。
如果再次按录制开始/停止按 钮，录制会停止。
录制模式时的画面指示
* 仅在正常录制期间显示
要更改录制方式，请更改[录制模式]或[记录格式]。（l 117）
在按录制开始/停止按钮开始录制和再次按此按钮暂停录制之间所录制的影 像成为一个场景。
录制的场景的文件大小超过以下大小之一或者录制时间超过以下时间长度之 一时，场景会被自动分割。 （录制会继续。）
（一张SD卡的最大可记录的场景）
SD卡含有在[录制模式]设置为[MOV]/[MP4] 的情况下录制的场景和静态图片 时，最大可记录的场景和各日期的最大可记录的场景会比上表中的数值小。
在下列情况下，可录制的场景的数量会比上述少:
如果更改[记录格式]（l 117）
[双卡槽功能]设置为[同时记录]时（l 125）
间隔录制时（l 127）
关于大约可录制时间，请参阅第156页。
将<抓帧>登录到USER按钮。（l 64）
1 将模式开关设置到来切换录制模式。（l 25）
打开LCD监视器。
2 按登录了<抓帧>的USER按钮或触摸适当的USER按钮图标拍摄静 态图片。
有关USER按钮的位置的信息和USER按钮图标的信息，请参阅第64页。
正在拍摄照片时，会显示剩余可拍摄的照片数量和照片工作显示。
关于拍摄静态图片时的画面指示
关于图片尺寸
根据[录制模式]设置和[记录格式]设置（l 117）不同，将拍摄的静态图 片的图片尺寸也会不同。
可以在录制动态影像的同时拍摄静态图片。 （录制并捕捉）
在暗处拍摄静态图片时，由于快门速度会变慢，因此建议使用三脚架。
如果在录制动态影像时使用了录制并捕捉，剩余可录制时间将会缩短。如果 关闭本机或者更改模式开关位置，剩余可录制时间可能会变长。
可以显示的可拍摄的图片的最大数量为9999。如果可拍摄的图片数量超过了 9999，会显示R 9999+。 在可拍摄的图片数量为9999以下之前，拍摄时此 数字不会改变。
在打印使用本机拍摄的16:9静态图片时，可能会切掉边。因此，在打印店或 在您的打印机上打印前，请务必进行确认。
有关大约可拍摄的图片数量的信息，请参阅157页。
根据拍摄条件，拍摄时间可能会变长。
将该开关滑到FOCUS时，本机可在 自动聚焦模式和手动聚焦模式之间切 换。（l 45）
在智能自动模式下，屏幕上会显示 。
智能自动模式
切换到智能自动模式时，自动跟踪白平衡和自动聚焦工作，并且自动调整色彩 平衡和聚焦。
根据被摄物体的亮度等，为了获得最佳亮度，会自动调整光圈、增益和快门速 度。
根据光源或场景不同，可能无法自动调整色彩平衡和焦点。 在这种情况下， 请手动调整这些设置。 (l 45, 55)
当您切换到智能自动模式时，将取消手动模式中的以下设置：
将本机从手动模式切换到智能自动模式时，防抖功能会被设置为/ （[开]）。（l 82）
如果在手动模式下将防抖功能设置为（设置取消），然后切换为智能自动 模式，则切换回手动模式时选择的防抖功能设置将取决于您在智能自动模式 下是否触摸操作图标。*
* 同样，防抖功能设置还取决于您是否按了<光学防抖>所登录到的USER 按钮。
本机的自动跟踪白(ATW)平衡功能会根据光线条件自动调整白平衡。
如果自动跟踪白平衡未正确运行，请首先切换到手动模式，然后调整白平衡。 (l 55)
本机会自动聚焦。
在下列情况下，自动聚焦无法正常工作。 请在手动聚焦模式下拍摄图片。 (l 45)
同时拍摄远处和近处的物体
拍摄位于脏的或积满灰尘的窗户后的物体
拍摄被光亮表面的物体或高反光物体围绕着的物体
在智能自动模式下无效的摄像机控制
在智能自动模式下，摄像机功能按钮和IRIS按钮无效。
在智能自动模式下无效的USER按钮
根据在摄像机中注册的USER按钮功能，在智能自动模式下，USER按钮1 到3可能无效。注册下列任何USER按钮功能时，请在手动模式下使用：
可以变焦最大20k。
当[i.Zoom]设置为[开]时，可以变焦最大约40k。（l 125）
可以在屏幕上选择变焦倍率Z00到Z99。在放大时，值变大，在缩小时，值变小。 如果将[i.Zoom]设置为[开]，则放大倍率将显示如下：
iZ00到iZ99：光学变焦范围
Z99：智能变焦
使用多功能手动环变焦
也可以通过旋转多功能手动环执行变焦。
另外，也可以使用多功能手动环调整焦点和光圈。（l 44）
关于变焦速度
根据推变焦杆的距离或转动多功能手动环的速度不同，变焦速度也会有所不同。
使用次变焦杆的变焦操作会以一定的速度进行。根据[副变焦]的设置不同， 次变焦杆的变焦速度也会有所不同。（l 124）
在变焦操作过程中，如果手指离开了变焦杆，则可能会录制上操作音。 将变 焦杆返回到初始位置时，请轻轻地移动。
快速变焦工作时，变焦的驱动音会变得比平时大。 这可能会导致拍摄时录制上驱动音。
变焦倍率为最大值时，可聚焦距离为约1.5 m或更远。
变焦倍率设置为1k时，可聚焦距离为约3.0 cm或更远。
利用USER按钮
通过将分配到USER按钮，可以使用数码变焦。（l 69）
有关设置USER按钮的详情，请参阅第64页。
即使在黑暗的地方，您仍可以通过打开内置LED灯来录制较亮的场景。
滑动LED LIGHT开关即可打开内置LED灯。
在内置LED灯点亮时，请勿直视内置LED灯的发光部分，也不要将此部分靠 近人眼并点亮灯光。
如果使用内置LED灯，那么使用电池时的可录制时间将缩短。
根据录制条件，当内置LED灯打开时，白平衡模式[ATW]（自动跟踪白平 衡）可能无法正常工作。在此情况下，请切换到手动模式并调整白平衡。 （l 55）
在电池电量变低时，内置LED灯可能无法开启。
使用内置LED灯的漫射滤镜（随附）
提供的漫射滤镜可通过减少眩光来柔化光线。
当内置LED灯太亮时，请使用漫射滤镜。
向下按，直至听到咔哒声。
按住滤镜左右两侧即可将其取下。
通过操作多功能手动环，可以调整变焦、焦点和光圈。通过操作手动图标和 JOG拨盘，可以调整增益、白平衡和快门速度。
多功能手动环
摄像机功能按钮
iA/MANUAL/FOCUS开关
JOG拨盘
手动环设置 [FOCUS]、[ZOOM]、[IRIS]
手动图标
1 将iA/MANUAL/FOCUS开关设置到MANUAL，以切换到手动模式。
触摸手动图标设置增益、白平衡和快门速度。
增益（l 52）
白平衡（l 55）
快门速度（l 58）
2 （调整焦点和光圈时） 将iA/MANUAL/FOCUS开关滑动到FOCUS位置，或者按IRIS按钮。
iA/MANUAL/FOCUS开关会返回到MANUAL位置。
3 （当调整焦点和光圈时） 按摄像机功能按钮可更改手动环设置。
每次按该按钮就会切换设置。 [FOCUS] # [ZOOM] # [IRIS]
4 转动多功能手动环进行调整。
有关焦点和光圈的详情，请参阅后续页面：
聚焦(l 45)
光圈(l 51)
使用多功能手动环调整焦点。如果由于拍摄条件等原因难以自动聚焦，请使用 手动聚焦。
多功能手动环
iA/MANUAL/FOCUS开关
手动环设置[FOCUS]
切换到手动模式。 (l 40)
1 将iA/MANUAL/FOCUS开关滑动到FOCUS位置。
iA/MANUAL/FOCUS开关会返回到MANUAL位置。
会从AF切换到MF。
手动环设置将更改为[FOCUS]。
2 转动多功能手动环调整焦点。
可以在MF00（聚焦距离：约3 cm）至MF99（聚焦距离：无限远）之间设 置焦点值。焦点值变得越大，焦点对准的位置就越远。
如果滑动并将iA/MANUAL/FOCUS开关按向FOCUS，则聚焦将在无限远一 端调整为MF95。
要返回自动聚焦，请执行下列其中一个操作：
将iA/MANUAL/FOCUS开关重新设置到FOCUS。
将iA/MANUAL/FOCUS开关设置到iA，以切换到智能自动模式。
到被摄物体的距离接近约1.5 m以内时，本机会切换到微距范围和或。 （根据被摄物体，即使到被摄物体的距离为1.5 m以上，本机可能也会切换 到微距范围。）
根据变焦倍率，切换到微距范围可能会失败，或者有不显示的焦点值。
在微距范围下进行变焦操作时，本机可能会无法对准焦点。
定格时，无法设置此项目。 (l 71)
要增强影像的轮廓
将[寻像器/LCD细节]设置为[开]可以通过增强在LCD监视器和取景器上 显示的影像的轮廓来有助于您更容易地对准焦点。
也可以调整增强级别或者更改频率。
也可以用适当的USER按钮使本功能有效或无效。 (l 74)
这些设置不会影响到实际录制的影像。
调整[寻像器/LCD细节]的级别
1 选择菜单。
2 触摸/调整设置。
可以在s3和r3之间选择值。
3 触摸[退出]结束设置。
设置[寻像器/LCD细节]的峰化频率
选择菜单。
在下列情况下，会取消[寻像器/LCD细节]:
当使用聚焦辅助（峰化功能）时(l 47)
一键AF
如果在手动聚焦模式下按登录了的USER按钮，摄像机会进行 高速聚焦直到影像被聚焦为止。
默认情况下，此功能登录到USER1按钮。
切换到手动聚焦模式。（l 45）
按登录了的USER按钮或触摸适当的USER按钮图标。
会启动自动聚焦并且摄像机会进行高速聚焦直到影像被聚焦为止。
一旦影像被聚焦或者经过了一定时间，聚焦设置就会返回到手动聚焦模式。
在下列情况下，一键AF不工作：
使用自动聚焦时
瞬时AF
如果按住登录了的USER按钮，手动聚焦会暂时切换到自动聚 焦。
默认情况下，此功能登录到USER1按钮。
将本机设置到手动聚焦。 (l 45)
按住登录了的USER按钮或触摸并按下适当的USER按 钮图标。
会对屏幕中央的被摄物体自动调整聚焦位置。
如果将[区域模式]设置为[聚焦]、[聚焦/光圈]或[聚焦/测光表]并使用区域模 式，会对所触摸的被摄物体自动调整聚焦位置。 (l 72)
会在松开该按钮时被取消，并且用瞬时AF设置的聚焦位置会被保持。
在下列情况下，瞬时AF不工作:
使用自动聚焦时
聚焦辅助
可以通过按登录了<聚焦辅助 1>或<聚焦辅助 2>的USER按钮来使用聚焦 辅助。
有关设置USER按钮的方法的信息，请参阅第64页。
默认情况下，<聚焦辅助 1>被登录到USER3按钮。
选择聚焦辅助方式
要选择登录了<聚焦辅助 1>的USER按钮的聚焦辅助方式
选择菜单。
要选择登录了<聚焦辅助 2>的USER按钮的聚焦辅助方式
选择菜单。
通过为[聚焦辅助 1]和[聚焦辅助 2]选择不同的设置，可以分别使用放大的显 示和峰化功能或者将其组合使用。
如果将[聚焦辅助 1]设置为[同时]，[聚焦辅助 2]不可用。此外，登录了<聚焦 辅助 2>的USER按钮无效。
使用聚焦辅助
将<聚焦辅助 1>或<聚焦辅助 2>登录到USER按钮。（l 64）
切换到手动聚焦模式。（l 45）
按登录了<聚焦辅助 1>或<聚焦辅助 2>的USER按钮或触摸适当 的USER按钮图标。
要取消，请执行下列其中一个操作：
再次按USER按钮或再次触摸USER按钮图标。
触摸[退出]。
要调整放大的显示
如果通过按照下面的步骤中的任何一个进行操作将聚焦辅助设置为开，屏幕的 中央区域会被放大。 可以更改放大的显示的放大倍率和位置。
将菜单项[聚焦辅助 1]设置为[扩大显示]或[同时]，然后按登录了<聚焦辅助 1>的USER按钮。
将菜单项[聚焦辅助 2]设置为[扩大显示]，然后按登录了<聚焦辅助 2>的 USER按钮。
也可以使用JOG拨盘更改放大的显示的放大倍率。
3k–5k显示
5.5k–10k显示
[辅助]
放大的显示
[退出]
JOG拨盘
（要更改放大倍率）
触摸/或转动JOG拨盘更改放大倍率。
可以将放大从3k调整到10k。
（移动放大的区域）
触摸///或者一边触摸画面一边滑动移动放大的区域。
要更改峰化设置
如果通过按照下面任一步骤将聚焦辅助设置 为开，用颜色突出显示焦点对准的部分（峰 化 G）。
将菜单项[聚焦辅助 1]设置为[勾边]或[同 时]，然后按登录了<聚焦辅助 1>的USER按钮。
将菜单项[聚焦辅助 2]设置为[勾边]，然后按登录了<聚焦辅助 2>的USER 按钮。
可以设置峰化颜色和浓度。
（更改峰化颜色时）
选择菜单。
（设置峰化浓度时）
1 选择菜单。
2 触摸/调整设置。
可以在s7和r7之间选择值。
3 触摸[退出]结束设置。
（聚焦辅助的注意事项）
在下列情况下，不能进行聚焦辅助:
在录制确认过程中(l 70)
在定格过程中(l 71)
显示彩色条纹时 (l 82)
在下列情况下，会取消聚焦辅助:
如果关闭本机
更改模式开关位置时
（如果操作登录了<聚焦辅助 1>的USER按钮） 更改了[聚焦辅助 1]（l 48）的设置时
（如果操作登录了<聚焦辅助 2>的USER按钮） 更改了[聚焦辅助 2]（l 48）的设置时
将本机设置到自动聚焦时
拍摄的影像上不会显示放大的显示和峰化。
电视上不会显示放大的显示和峰化。
使用聚焦辅助时，定格不可用。 (l 71)
使用数码变焦(l 69)时，可能不会显示峰化。 要放大并同时使用峰化，建议 通过将[聚焦辅助 1]设置为[同时]或通过将放大的显示和峰化功能组合使 用来提高放大的显示的放大倍率。
（聚焦辅助的放大的显示的注意事项）
放大了画面时，画面上的某些信息会消失。
放大了画面时，不能拍摄静态图片。
在下列情况下，聚焦辅助时不放大画面:
动态影像录制或PRE-REC过程中（l 76，128）
使用数码变焦时
使用区域模式(l 72)时
自动录制过程中 (l 79)
在超级慢录制(l 77)
如果将放大的显示的放大倍率设置为5.5k以上，使用智能变焦(l 42)时，可 能不会显示峰化。
拍摄太暗（或太亮）的场景或类似状况下的场景时，手动调整光圈和增益。
光圈调整
多功能手动环
IRIS按钮
手动环设置[IRIS]
自动光圈图标*
光圈值
切换到手动模式。 (l 40)
1 按IRIS按钮切换到手动光圈模式。
会消失。
手动环设置将更改为[IRIS]。
2 转动多功能手动环调整设置。
光圈值:
CLOSE !# (F11至F1.9) !# OPEN
数值越接近CLOSE影像越暗。
数值越接近OPEN，影像越亮。
要返回自动光圈模式，请执行下列其中一个操作：
按IRIS 按钮。
将iA/MANUAL/FOCUS开关设置到iA，以切换到智能自动模式。
在以下情况下可以调整光圈：
启用[场景模式]中的设置时（l 113）
在定格过程中(l 71)
根据变焦放大率的不同，有些光圈值不显示。
在自动增益模式或自动快门模式下，即使调整光圈，画面亮度可能也不会改 变。 (l 52, 58)
启用背光补偿
如果在自动光圈模式中启用[逆光补偿]，则将为背光补偿激活自动光圈控 制，可在物体背后存在光源时防止物体显示为深色，从而增亮屏幕图像。
选择菜单。 (l 33)
设置了时，会显示。
解除了时，会返回到标准自动光圈模式（）。（l 51）
也可以使用登录了的USER按钮来更改设置（l 68）
在下列情况下，本功能不可用:
[场景模式]设置为[烟火]时（l 113）
在定格过程中(l 71)
关闭本机时，会取消背光补偿。
增益调整
使用JOG拨盘更改设置。
JOG拨盘
增益值
在自动增益模式下，显示“AGC”； 在手动增益模式下，以dB显示增 益值。
[增益]
切换到手动模式。 (l 40)
1 在拍摄画面下，触摸LCD监视器。
会显示操作图标。
2 触摸切换到手动增益模式。
会以dB显示增益值。
3 通过转动JOG拨盘调整增益。
0dB至30dB
数值越接近0dB，影像越暗。
数值越接近30dB，影像越亮。
要返回自动增益模式，请执行下列其中一个操作：
触摸。
将iA/MANUAL/FOCUS开关设置到iA，以切换到智能自动模式。
在以下情况下无法调整[增益]：
启用[场景模式]中的设置时（l 113）
在定格过程中(l 71)
如果增大增益值，屏幕上的噪点会增加。
在自动光圈模式或自动快门模式下，即使调整增益，画面亮度可能也不会改 变。 (l 51, 58)
更改自动增益模式的最大可能的增益值
切换到手动模式。 (l 40)
选择菜单。
当启用了[场景模式]中的设置时，[自动增益限定]不可用。（l 113）
超级增益
可以通过将<超级增益>登录到USER按钮来使用超级增益。
超级增益可以将增益值设置为33 dB或36 dB。
有关设置USER按钮的详情，请参阅第64页。
切换到手动模式。(l 40)
按登录了<超级增益>的USER按钮或触摸适当的USER按钮图标。
要取消超级增益，请再次按USER按钮或再次触摸USER按钮图标。
要更改超级增益的增益值
选择菜单。
在下列情况下，超级增益不可用:
在智能自动模式下
启用[场景模式]中的设置时（l 113）
在定格过程中(l 71)
关闭本机时会超级增益被解除。
根据场景或光线条件，自动白平衡功能可能无法再现自然的色彩。 在这种情况 下，可以手动调整白平衡。
使用JOG拨盘更改设置。
JOG拨盘
[白平衡]
色温显示
白平衡
切换到手动模式。 (l 40)
1 在拍摄画面下，触摸LCD监视器。
会显示操作图标。
2 触摸切换到手动白平衡模式。
将选择上次使用的白平衡模式。
每次触摸该图标时，白平衡模式将在自动跟踪白平衡模式（ATW）和手动 白平衡模式（P3200K/P5600K/VAR/Ach/Bch）之间切换。
3 转动JOG拨盘切换白平衡模式。
会按以下顺序切换模式: P3200K !# P5600K !# VAR !# Ach !# Bch
关于白平衡模式
可以根据拍摄条件精细调整设置。 (l 57)
要返回ATW（自动跟踪白平衡），请执行下列其中一个操作：
触摸。
按下分配为的USER按钮。
将iA/MANUAL/FOCUS开关设置到iA，以切换到智能自动模式。
可以使用分配为的USER按钮执行步骤2中相同的操作。默认 情况下，此功能登录到USER2按钮。
在以下情况下无法更改白平衡模式：
[场景模式]设置为[海滩]/[日落]/[烟火]（l 113）时
在定格过程中(l 71)
要设置ATW锁定
可以通过将登录到USER按钮来设置ATW锁定。
有关设置USER按钮的详情，请参阅第64页。
1 将白平衡模式设置为[ATW]。（l 55）
使用[ATW]之外的模式时，触摸操作图标。
2 按登录了的USER按钮或触摸适当的USER按钮图标以 切换到[LOCK]。
要取消ATW锁定，请再次按USER按钮或再次触摸USER按钮图标。 取消 ATW锁定会使白平衡模式返回到[ATW]。
白平衡模式设置为[ATW]时除外，ATW锁定不可用。
关闭本机时会被解除。
要精细调整白平衡
将白平衡模式设置为[可调]可以在2000K和15000K之间设置白平衡值。
使用JOG拨盘更改设置。
切换到手动模式。 (l 40)
1 将白平衡模式设置为[可调]。 (l 55)
2 按JOG拨盘。
3 转动JOG拨盘调整色彩平衡。
4 按JOG拨盘结束调整。
不保证设定值将是精确值。只能作为估计值使用。
要根据拍摄场景设置白平衡
1 用白色物体填满画面或者在镜头前放置一张白纸。
2 将白平衡模式设置为[Ach]或[Bch]。 (l 55)
3 触摸并按住或按住JOG拨盘执行自动白平衡调整。
请先调整黑平衡，然后白平衡。画面瞬间变暗，显示“白平衡设置完成”，调 整结束。
如果白平衡模式设置为[Ach]或[Bch]以外的任何设置，则在录制暂停期间触 摸并按住或按住JOG拨盘时执行自动黑平衡调整。画面瞬间变黑 并且显示[黑平衡设置完成]时，调整完成*。
* 当白平衡模式设置为[ATW]（自动跟踪白平衡）时，触摸并按住可执 行自动黑平衡调整。
此外，也可以通过按住分配为的USER按钮执行自动白平衡 或自动黑平衡调整。
无法执行自动白平衡/自动黑平衡时，屏幕上会显示错误信息“白平衡设置失 败。”或“黑平衡设置失败”。 在这种情况下，请使用其他模式。
可以用[AWB Ach 调整]/[AWB Bch 调整]精细调整分配到[Ach]或[Bch]的设 置。（l 115）
[Ach]或[Bch]会保持以前设置的内容。 改变了拍摄条件时，请再次执行设 置。
录制快速移动的物体时，请调整快门速度。
使用JOG拨盘更改设置。
JOG拨盘
[电子快门]
自动快门显示
在自动快门模式下显示。
快门速度
切换到手动模式。 (l 40)
1 在拍摄画面下，触摸LCD监视器。
会显示操作图标。
2 触摸切换到手动快门模式。
3 通过转动JOG拨盘调整快门速度。
要返回自动快门模式，请执行下列其中一个操作：
触摸。
将iA/MANUAL/FOCUS开关设置到iA，以切换到智能 自动模式。
快门速度:
1/6!#1/12!#1/25!#1/50!#1/60!#1/100!#...1/8000
快门速度越接近1/8000速度越快。
在下列情况下，无法调整快门速度:
启用[场景模式]中的设置时（l 113）
在定格过程中(l 71)
在非常亮的发光物体或反射很强的物体的周围可能会看到光带。
正常回放时，影像的移动可能看起来不流畅。
如果拍摄极亮的被摄物体或在室内照明下进行拍摄，颜色和画面的亮度可能 会发生改变，或者画面上可能会出现水平条纹。 在这种情况下，请更改设置 如下:
将本机设置为自动快门模式。
将快门速度调整到1/50、1/60或1/100。
在自动光圈模式或自动增益模式下，即使调整快门速度，画面亮度可能也不 会改变。 (l 51, 52)
快门速度设置慢时，本机可能无法跟上影像变化。 在这种情况下，请将光 圈、焦点和白平衡模式设置为手动设置。
本机可以以2声道录音。
关于音频录制方式
根据[录制模式]设置不同，音频录制方式也会不同。（l 117）
调整音频输入电平
选择调整方法
1 选择菜单。
2 （选择了[手动]时） 确认是否显示JOG拨盘图标[MIC VOLUME] A（显示黄色：功能选择模 式），然后按JOG拨盘按钮。
如果显示操作图标，请触摸画面。
JOG拨盘图标将变为白色。（功能执行模式）
3 转动JOG拨盘调节输入电平。
调整后，按JOG拨盘。JOG拨盘图标将变为黄 色。
也可以通过触摸/调节音量。如果本机在 调节后闲置，它将退出设置模式。
使用ALC功能
ALC可以减轻音频噪音。
1 将[音频电平]设置为[手动]。（l 60）
2 选择菜单。
可以更改指示拍摄或回放过程中已经经过多少时间的计数器显示。
1 在显示拍摄画面时，触摸LCD监视器。
将显示操作图标。
2 触摸可切换计数器显示。
会按以下顺序切换显示: 时间码 # 录制计时器 # 关闭
TC 00:00:00:00
（在录制模式下）
0:00:00或SCN 0:00:00
（在回放模式下）
SCN 0:00:00
设置时间码
时间码会以小时、分、秒和帧来显示录制时间。
TC 00:00:00:00（小时:分:秒:帧）
[时码发生器]
设置时间码动的方式。
选择菜单。
在PRE-REC期间会自动选择[连续运行]。（l 76，128）
在下列情况下，会自动设置为[记录运行]:
在超级慢录制(l 77)
间隔录制时（l 127）
设置为[连续运行]时，如果内置锂电池电量耗尽，时间码会被重设。
[时码预设]
可以设置初始时间码。
1 选择菜单。
2 触摸要设置的项目，用/更改。
触摸[重置] 时，会被设置为00h00m00s00f。
“h”表示小时，“m”表示分钟，“s”表示秒，“f”表示帧。
3 触摸[退出]结束设置。
设置录制计数器
录制计数器会以秒显示录制时间。
0:00:00（小时:分:秒（[已录制时间]设置为[全部]时））
SCN 0:00:00（小时:分:秒（[已录制时间]设置为[场景]时））
[已录制时间]
选择录制时的计数方式。
选择菜单。
要重设录制模式的录制计数器
显示计数器过程中，如果触摸，录制计数器 会被设置为0:00:00。
各USER按钮可以登录30种可用功能中的1种功能。
主机身上有3个USER按钮（USER1至3），LCD监视器上显示4个USER按 钮图标（USER4至USER7）。
设置USER按钮
1 选择菜单。
回放模式下不能将功能登录到[USER4]至[USER7]。
2 触摸要登录的项目。
有关USER按钮可以登录的功能，请参阅第66页。
如果未登录请触摸<禁止>。
通过触摸/可以显示下一（上一）页。
3 触摸[退出]结束设置。
下表显示的是初始设置。
执行[初始设置]的[是]会恢复这些初始设置。（l 138）
使用USER按钮
要想使用分配到USER按钮或USER按钮图标的功能，请按适当的USER按 钮（USER按钮1至3其中之一），或者在显示操作图标时触摸适当的 USER按钮图标（USER按钮图标4至7其中之一）。
（使用按钮图标USER4到USER7时）
[USER4]
[USER5]
[USER6]
[USER7]
要想取消，请再次按USER按钮或再次触摸USER按钮图标。
有关USER按钮的以下功能的取消或使用，请参阅各页。
切换USER按钮的显示/不显示
可以切换LCD监视器上的USER按钮图标的显示/不显示。
选择菜单。
确认USER按钮的设置
要在拍摄画面上确认USER按钮（USER1至 3）的设置，请触摸并按住以显示模式信 息画面。（l 81）
USER按钮的功能
USER按钮功能列表
* 在智能自动模式下，这些功能不可用。
以下USER按钮功能也可以从菜单进行设置。
<聚焦辅助 1>
将<聚焦辅助 1>登录到USER按钮。（l 64）
可以设置聚焦辅助。 (l 47)
可以在[开关设置]菜单的[聚焦辅助 1]中设置聚焦辅助方式。
<聚焦辅助 2>
将<聚焦辅助 2>登录到USER按钮。（l 64）
可以设置聚焦辅助。 (l 47)
可以在[开关设置]菜单的[聚焦辅助 2]中设置聚焦辅助方式。
[开关设置]菜单的[聚焦辅助 1]设置为[同时]时，USER按钮无效。
将登录到USER按钮。（l 64）
可以切换到自动光圈控制以进行逆光补偿。
使用本功能可以使影像更亮，以防止逆光被摄物体变暗。(l 52)
将登录到USER按钮。（l 64）
可以将淡入/淡出效果（黑色）添加到正在录制的视频和音频中。
按USER按钮或触摸录制画面中的USER按钮图标。
淡出会开始，结束淡出后淡入会开始。
按住此按钮时会淡出，松开此按钮时淡入会开始。
即使淡出开始，录制也不会开始。 在淡入或淡出过程中，可以按录制开始/ 停止按钮。
在下列情况下，不能进行黑色淡入淡出:
在超级慢录制(l 77)
间隔录制时（l 127）
在定格过程中(l 71)
使用淡入功能录制的场景的缩略图会变黑。
将登录到USER按钮。（l 64）
可以将淡入/淡出效果（白色）添加到正在录制的视频和音频中。
按USER按钮或触摸录制画面中的USER按钮图标。
淡出会开始，结束淡出后淡入会开始。
按住此按钮时会淡出，松开此按钮时淡入会开始。
即使淡出开始，录制也不会开始。 在淡入或淡出过程中，可以按录制开始/ 停止按钮。
在下列情况下，不能进行白色淡入淡出:
在超级慢录制(l 77)
间隔录制时（l 127）
在定格过程中(l 71)
使用淡入功能录制的场景的缩略图会变白。
将登录到USER按钮。（l 64）
可以切换用于动态影像录制的记忆卡插槽或者回放媒体。
在下列情况下，可以更改设置:
在拍摄模式下拍摄暂停时
在回放模式下显示缩略图画面时（l 87）
选择了按日期列表时（l 94）
将登录到USER按钮。（l 64）
这可以将白平衡模式设置为[ATW LOCK]。(l 56)
将登录到USER按钮。（l 64）
按USER按钮或触摸录制画面中的USER按钮图标。
[数字变焦]设置为[k2]、[k5]或[k10]时，每次按此按钮，会开启/关闭数码变 焦。
[数字变焦]设置为[切换]时，每次按此按钮，变焦倍率会改变。
2k # 5k # 10k # 设置取消
要更改数码变焦的变焦倍率
根据[数字变焦]设置不同，数码变焦的变焦倍率也会不同。
将变焦倍率设置为2k。
将变焦倍率设置为5k。
将变焦倍率设置为10k。
每次按适当的USER按钮，就会改变变焦倍率。
使用数码变焦时，设置的变焦倍率越大，画质变得越差。
在下列情况下，不能进行数码变焦:
在定格过程中(l 71)
使用区域模式(l 72)时
在超级慢录制(l 77)
间隔录制时（l 127）
在下列情况下，会取消数码变焦:
如果关闭本机
更改模式开关位置时
将登录到USER按钮。（l 64）
显示将亮度作为水平轴并以那个亮度的像素数作为垂直轴的图表。 可以通过观 看图表中的分布情况来确定整个影像的曝光。
要移动直方图
可以通过触摸住直方图显示A来移动直方图。 一边触摸显示一边滑动将其移动到所需的显示 位置。
定格时，无法设置此项目。 (l 71)
要调整亮度，请参阅第51页。
将登录到USER按钮。（l 64）
可以回放最后录制的视频的最终部分的约2秒。 回放一结束，就会返回到录 制画面。
在录制确认过程中，不能进行回放操作。
在下列情况下，不能进行录制确认:
开启/关闭电源时
更改模式开关位置时
插入/取出SD卡时
更改了[记录格式]的设置时（l 117）
将[双卡槽功能]设置为[同时记录]。（l 125）
使用PRE-REC时（l 76，128）
间隔录制时（l 127）
在定格过程中(l 71)
将登录到USER按钮。（l 64）
可以删除最后录制的动态影像。
无法恢复删除的场景。
1 按USER按钮或触摸录制画面中的USER按钮图标。
2 触摸[是]。
通过触摸[否]，会不删除而返回到录制画面。
在下列情况下，不能进行最后场景删除:
开启/关闭电源时
更改模式开关位置时
插入/取出SD卡时
更改了[记录格式]的设置时（l 117）
将[双卡槽功能]设置为[同时记录]。（l 125）
间隔录制时（l 127）
<动态伽玛(DRS)>
将<动态伽玛(DRS)>登录到USER按钮。（l 64）
切换到手动模式。 (l 40)
选择DRS（动态范围扩展）功能。
通过压缩用标准拍摄会发白的高亮度部分的视频信号电平，可以扩展动态范 围。
超级慢录制时，无法设置此项目。(l 77)
如果有极暗或极亮的部分或者亮度不足，效果可能不明显。
<静帧(FRZ)>
将<静帧(FRZ)>登录到USER按钮。（l 64）
使本机上的影像定格。
会出现在屏幕上并闪烁。
如果在定格过程中录制动态影像，会录制上定格的影像和声音。
在定格过程中，可以执行以下摄像机操作。 其他摄像机操作会无效。
录制动态影像
取消定格
在下列情况下，本功能不可用:
使用聚焦辅助(l 47)时
在超级慢录制(l 77)
间隔录制时（l 127）
显示彩色条纹时 (l 82)
在下列情况下，会取消定格:
关闭本机
更改模式开关位置时
超级慢录制时此功能无效。(l 77)
<超级增益>
将<超级增益>登录到USER按钮。（l 64）
切换到手动模式。 (l 40)
这可以将增益值变成[超级增益]值。 (l 54)
<区域>
可以对触摸的被摄物体应用各种效果。
设置区域模式效果
可以选择以下菜单项设置在触摸被摄物体时应用的效果。
使用区域模式
将<区域>登录到USER按钮。（l 64）
切换到手动模式。 (l 40)
1 在拍摄画面上按适当的USER按钮或触摸适当的USER按钮图标。
会启用区域模式并且会显示。
2 触摸拍摄画面。
触摸的部分上会显示区域框A。会应用选择 的菜单项的效果。
要关闭区域模式
（通过USER按钮）
按USER按钮。
（通过USER按钮图标）
1 触摸住拍摄画面显示操作图标。
2 触摸USER按钮图标。
要更改区域框的大小
可以转动JOG拨盘更改区域框的大小。
区域框有3种大小。
在下列情况下，不能进行区域功能:
启用[场景模式]中的设置时（l 113）
在超级慢录制(l 77)
在下列情况下，会取消区域模式:
如果关闭本机
更改模式开关位置时
如果切换到智能自动模式(l 40)
更改了[宽高比转换]的设置时（l 120）
使用区域模式时，即使将斑马纹功能设置为[标识]，也不会显示亮度显示 框。（l 83） 此外，如果[区域模式]设置为[聚焦]、[光圈]或[聚焦/光圈]，不会显 示亮度级别。
将登录到USER按钮。（l 64）
您可以使用一键AF和瞬时AF。(l 46)
<抓帧>
将<抓帧>登录到USER按钮。（l 64）
可以拍摄静态图片或从录制的动态影像中创建静态图片。（l 38，92）
<寻像器/LCD细节>
将<寻像器/LCD细节>登录到USER按钮。（l 64）
[寻像器/LCD细节]可以通过增强在LCD监视器或取景器上显示的影像的轮 廓来有助于您更容易地对准焦点。 (l 46)
这些设置不会影响到实际录制的影像。
将登录到USER按钮。（l 64）
这可以更改开启/关闭LCD监视器和取景器的方法。 (l 26)
<水平仪>
将<水平仪>登录到USER按钮。（l 64）
本功能用电子水准仪显示本机的水平/垂直倾斜。
（水平方向）
（垂直方向）
补正向左的倾斜时
补正向下的倾斜时
水平倾斜显示A和垂直倾斜显示B在有倾斜时显示黄色，在几乎没有倾斜时 显示绿色。
最大倾斜显示角度在水平方向上为约45 o，在垂直方向上为约10 o。
电子水准仪不会影响到实际拍摄的影像。
在下列情况下，本功能不可用:
在定格过程中(l 71)
显示彩色条纹时 (l 82)
如果将[自拍]（l 134）设置为[镜面]，自拍时不会显示电子水准仪。
即使处于补正了倾斜的状态，也可能会有约1 o的误差。
在下列情况下，可能无法正确显示电子水准仪:
移动本机时
将本机大幅度地朝上或朝下时
<水平拍摄>
将<水平拍摄>登录到USER按钮。（l 64）
本功能会检测本机的水平倾斜，自动补正到水平位置。
屏幕上显示。
倾斜超过补正范围时，图标会改变。
倾斜被补正时
倾斜超过补正范围时，将本机移动到显示的位置。
在下列情况下，本功能不可用:
在超级慢录制(l 77)
此功能的设置在定格期间无法更改。(l 71)
如果将[水平拍摄]设置为[开]，[水准仪]将关闭。相反，如果将[水准仪]设置为 [开]，[水平拍摄]将关闭。
该图标可以正确显示倾斜度的范围为左右方向约45 o。
根据本机的倾斜，变焦过程中影像可能会移动。
使用三脚架录制水平影像时，请使用[水平拍摄]将本机安装到三脚架上并重 新将[水准仪]设置为[开]。
<闪光补偿>
将<闪光补偿>登录到USER按钮。（l 64）
切换到手动模式。 (l 40)
如果将此项目设置为[开]，可以补正和减轻闪光带，这是在另一台摄像机的 闪光灯闪光的环境下进行了拍摄时在影像的上下之间创建了明显不同亮度级别 的现象。
屏幕上会显示FBC。
时间流
录制的图像
闪光灯闪烁
闪光带
闪光带补偿功能说明
无论闪光灯是否闪烁，只要外部光源极大改变了屏幕下半方的亮度，便会激活 闪光带补偿功能。因此，在您放大或缩小某个明亮的窗户等录制情况下，可能 会激活该功能。我们建议在期望...
请注意，即使触发了闪光灯，在某些录制情况下闪光带补偿功能可能也不会产 生足够效果。
在触发闪光灯时，可能发生以下现象。这些现象是由闪光带补偿功能所导 致，并非是故障。
移动的物体看上去瞬间停止
触发闪光灯时分辨率降低。
触发闪光灯时图像中显示水平线条。
在下列情况下，本功能不可用:
当[记录格式]中的帧率为25.00p（l 117）时
启用[场景模式]中的设置时（l 113）
使用[数字变焦]时(l 69)
在超级慢录制(l 77)
在定格过程中(l 71)
在下列情况下，会关闭此设置:
如果关闭本机
更改模式开关位置时
如果切换到智能自动模式
此功能会将快门速度固定为1/50。无法调整快门速度。
将登录到USER按钮。（l 64）
使用本功能可以在按录制开始/停止按钮前开始影像和音频的录制。AVCHD 场景会从操作前的约3 秒开始录制，而MOV/MP4会从操作前的约4 秒开始 录制。
屏幕上会显示[P-]。 开始录制后，显示会变成[P-REC]。
请预先将本机对准被摄物体。
没有提示音。
在下列情况下，本功能不可用:
在超级慢录制
间隔录制时（l 127）
在下列情况下，可能无法录制AVCHD场景的录制前的3 秒影像或MOV/MP4 场景的录制前的4 秒场景:
刚刚达到了最长PRE-REC待机时间时*
如果从将[PRE-REC]设置为[开]时到开始录制时的时间长度太短
设置了PRE-REC后，在关闭和开启本机或更改模式开关位置时，从切换 到拍摄画面到开始录制的时长较短。
自动切换选择用于动态影像录制的卡槽，因为您以正常模式启动了录制或 者是[双卡槽功能]设置为了[不间断录制]（l 125）
* 最长PRE-REC待机时间为3小时。在PRE-REC激活后，此功能便每隔3 小时自动失效并重新激活。
回放模式时的缩略图上显示的影像会与回放开始时显示的动态影像不同。
启用/禁用超级慢录制。您可以启用此功能以录制慢速动态影像。
切换到手动模式。 (l 40)
将登录到USER按钮。（l 64）
进行[录制模式]和[记录格式]设置。（l 117）
对于以下[录制模式]和[记录格式]设置，超级慢录制可用:
1 按USER按钮或触摸录制画面中的USER按钮图标。
会显示[SUPER SLOW]。
帧率显示会改变。
帧率(fps)
[记录格式]的帧率
会显示/ 。 录制过程中，不录音。
2 按录制开始/停止按钮开始录制。
自从开启本机之后第一次用超级慢录制时，会显示信息，告知您无法录音。
3 再次按录制开始/停止按钮停止录制。
要取消超级慢录制，请按USER按钮，或触摸USER按钮图标。
帧率和其效果
根据[记录格式]的帧率不同，回放期间的超级慢速度也会不同。
也可以从菜单设置此功能。 [拍摄设置] # [超慢记录]（l 128）
如果进行以下任何操作，会取消超级慢录制:
将[录制模式]设置为[AVCHD]
更改[记录格式]设置
如果切换到智能自动模式
会取消以下功能:
激活超级慢录制时，视角将更改。（帧率值的颜色会变成蓝色。）
快门速度无法调整为低于1/100的值。
无法使用静态图片拍摄。
即使录制一开始就按录制开始/停止按钮，直到录制停止可能也会花费一些 时间。
根据[记录格式]的帧率不同，在超级慢录制时1个场景的最大可连续录制时间 也会不同。自从录制开始之后经过了一定时间时录制停止，数秒后会自动再 开始。
将登录到USER按钮。（l 64）
这可以使控制用连接到本机的外部设备（录像机等）进行的录制的功能有效/ 无效。
1 选择[HDMI TC OUTPUT]菜单。
2 选择[遥控记录]菜单。
3 选择[遥控记录连接]菜单。
4 按USER按钮或触摸录制画面中的USER按钮图标。
显示时，信号会被传输，提示外部设备开始录制。
要停止用外部设备正在进行的录制，请再次按适当的USER按钮或再次触摸适当 的USER按钮图标。显示时，信号会被传输，提示外部设备停止录制。
<光学防抖>
将<光学防抖>登录到USER按钮。（l 64）
这可以使防抖功能有效/无效。 (l 82)
<斑马纹>
将<斑马纹>登录到USER按钮。（l 64）
可以在斑马纹显示和标记显示之间进行切换。(l 83)
将登录到USER按钮。（l 64）
更改总体影像的画质设置。
按USER按钮或触摸录制画面中的USER按钮图标。
每次按该按钮就会切换设置。
[STANDARD] !#[SHARP]
该设置也会应用到[PICTURE TONE]菜单项。
将登录到USER按钮。（l 64）
按该按钮可以在自动白平衡模式与手动白平衡模式之间切换。（l 55）
另外，如果按住该按钮，可执行自动白平衡或自动黑平衡调整。（l 57）
将
可以显示菜单。
只通过触摸屏幕的简单操作，就可以使用便利功能。
1 在拍摄画面下，触摸LCD监视器。
会显示操作图标。
2 触摸操作图标。
以下功能可用。 有关操作，请参阅各自的参照 页。
在自动增益模式/手动增益模式之间切换（l 52）
在自动白平衡模式/手动白平衡模式之间切换 （l 55）
在自动快门模式/手动快门模式之间切换（l 58）
如果在显示操作图标时触摸屏幕或者一定时间内不触摸图标，它会消失。 要 想再次显示，请触摸屏幕。
切换画面指示/模式信息显示
您可以隐藏计数器显示、斑马纹显示、标记显示和安全区域显示之外的其他画 面指示。（l 142）
触摸。
要取消此显示模式，请再次触摸。
要显示模式信息
如果触摸并按住，则显示分配给USER按钮（USER1到USER3）的功 能列表以及[副录制按钮]和[副变焦]的设置。
如果在显示模式信息时触摸屏幕，或者在一定时间内部不执行任何触摸操 作，信息将消息。
防抖功能
使用防抖功能可以降低拍摄时手抖的影响。
本机具备了混合光学防抖功能。
混合光学防抖功能是光学和电子防抖功能的结合。
触摸开启/关闭防抖功能。
[多重防抖]为[开]时，会显示。 为[关]时，会显示。
也可以用适当的USER按钮使本功能有效或无效。（l 79）
定格时，无法设置此项目。 (l 71)
改变防抖功能模式
选择菜单。
设置为[开]时，可以进一步改善持拿本机用变焦拍摄远处的被摄物体时的手 抖补正效果。
在下列情况下，光学防抖功能会无效并且无法更改设置:
光学防抖功能设置为（设置取消）时
在超级慢录制(l 77)
此功能的设置在定格期间无法更改。(l 71)
在强烈晃动的情况下，可能无法补正。
使用三脚架时，建议将防抖功能设置为（设置取消）。
彩条画面
可以显示彩色条纹，便于调整电视机的图像质量。
触摸。
要取消，请再次触摸。
关闭本机时会被解除。
显示彩色条纹时，会从耳机端口、HDMI端口和AUDIO OUT端口输出测试 音。（测试音以997 Hz输出。） 不会从本机的扬声器输出。
根据[彩条类型]设置不同，会显示不同的彩色条纹。（l 124）
根据[测试音频]设置不同，测试音的音量也会不同。（l 130）
彩色条纹可以进行动态影像录制，但不能进行静态图片拍摄。
如果在将彩色条纹录制成动态影像的过程中触摸，可以停止显示彩色条 纹。要想再次显示，请停止录制然后触摸。
斑马纹
可以在斑马纹显示和标记显示之间进行切换。
触摸。
每次选择此图标，指示会按下列顺序改变:
斑马纹1 #斑马纹2* #标记* #设置取消
* [斑马纹检测 2]/[标识]设置为[关]时不显示。（l 131）
也可以通过USER按钮来使用此功能。（l 79）
（设置了斑马纹1时）
（设置了标记时）
斑马纹显示:
用斜纹线（斑马纹模式A）显示出可能要发生白饱和（彩色饱和）的部分 （极亮或发亮的部分）。
标记显示:
以%显示屏幕中央（亮度显示框B）的亮度级别。
在不同的环境下拍摄同一被摄物体时，通过确认被摄物体的亮度级别，可以更 加容易地调整被摄物体的亮度。
亮度级别C在0%和99%之间显示。 超过99%时，会显示为99%。
定格时，无法设置此项目。 (l 71)
如果手动调整快门速度或亮度不显示斑马纹模式，可以录制低白饱和的影 像。 (l 51, 58)
斑马纹模式不会出现在实际录制的影像上。
也可以调整要显示的斑马纹模式的级别。（l 131）
也可以更改[斑马纹模式]设置以更改斑马纹模式显示的显示时间。（l 124）
JOG拨盘
选择/设置项目
可以使用JOG拨盘选择和设置菜单项(l 33)等。
1 在菜单画面等上转动JOG拨盘移动 指针。
所选择的项目会以黄色显示。
2 按JOG拨盘进行设置。
设置数值的菜单操作
显示让您设置数值的菜单时，在调整设置前选择数值显示。
显示让您调整数值的画面时，无法用JOG拨盘选择///。
（例如: 调整[LCD设置]的亮度时）
1 转动JOG拨盘将指针移动到数值显示B。
按JOG拨盘选择数值显示。
2 转动JOG拨盘调整设置。
按JOG拨盘会设置选择了的数值。
JOG拨盘也可以选择/设置操作图标、缩略图等。
可以用JOG拨盘操作手指触摸感知的部分。 （一部分功能除外）
选择功能/调整功能设置
可以使用JOG拨盘选择以下功能和调整其设置。
也可以在功能和调整其设置之间进行切换。
（显示拍摄画面时）
更改白平衡模式。
调整白平衡可调值。
调整音频输入电平。
（显示回放画面时）
要切换录制画面中设置的功能
1 进行设置以便可以选择要使用的功能。
如果无法选择所需功能，请使用以下设置。
2 在拍摄画面中，转动JOG拨盘切换到所需的JOG拨盘图标（显示黄色： 功能选择模式）。
3 按JOG拨盘。
所选择的功能的JOG拨盘图标将变成白色。（功能执行模式）
选择[操作图标]时可以选择操作图标。（l 81）
转动JOG拨盘可调整所选择的功能。
耳机的音量调节
调节录制时的耳机的音量。
将[音量]设置为[开]。（l 130）
1 将耳机连接到耳机端口。
2 转动JOG拨盘调节音量。
也可以通过触摸/调节音量。在调整后不执 行触摸操作会使您退出设置。
实际录制的音量不会改变。
3 按JOG拨盘结束调整。
[音量]
1 将本机设置到回放模式。（l 25）
2 触摸回放模式选择图标 A。
所选择的媒体以黄色显示。
3 选择想要回放的媒体D。
4 （要将本机设置到动态影像回放模式） 触摸所需的录制模式E和录制格式F 以进行回放。
录制的场景的录制模式选项以绿色显示。
根据所触摸的录制模式选项不同，可用的录制格式选项也会不同。
触摸[进入]。
缩略图显示上会显示录制模式图标B。 (//)
（如果触摸了录制模式选项[MOV]或[MP4]）
触摸了录制格式选项后，各缩略图上会显示以下图标之一。根据录制格式的 尺寸不同，显示的图标也会不同。
：以FHD（1920k1080）录制的场景
如果触摸录制格式选项[ALL]，则会显示所选媒体中相同录制模式的所有场 景。 在其他设备上用不同系统频率录制的场景的缩略图将以来指示。本机无 法回放以下场景。
（如果触摸了录制模式选项[AVCHD]） 触摸了录制格式选项后，各缩略图上会显示以下图标之一。
：以[PS 1080/50.00p]录制的场景
：以[PH 1080/50.00i]录制的场景
：以[HA 1080/50.00i]录制的场景
：以[HE 1080/50.00i]录制的场景
：以[PM 720/50.00p]录制的场景
：以[SA 576/50.00i]录制的场景
（要将本机设置到静态图片回放模式） 触摸静态图片（JPEG）G。
5 触摸要回放的场景或静态图片。
通过触摸/可以显示下一（上一）页。
可以通过按登录了的USER按钮切换 回放媒体。（l 64）
6 通过触摸操作图标H选择回放操作。
如果在显示操作图标时触摸屏幕或者一定时 间内不触摸图标，它会消失。 要想再次显示， 请触摸屏幕。
* 触摸两次时，快进/快退的速度会增加。 （画面显示会变成/。）
改变缩略图显示
显示缩略图时，如果向侧或侧操作变焦杆或 次变焦杆，缩略图显示会按以下顺序改变。
20个场景() 9个场景() 1个场景()场景信息显示*
* 回放动态影像时，会显示场景的详细信息。 显示以下信息。
仅AVCHD场景显示开始TC和片段长度。
如果使用模式开关在录制模式/回放模式之间切换，那么您将返回到9场景显示。
以1个场景显示，回放动态影像时会显示拍摄日期和时间，回放静态图片时 会显示拍摄日期和文件号码。
扬声器/耳机的音量调节
要调节动态影像回放模式时的扬声器/耳机的音量，请操作音量杆、次变焦杆 或JOG拨盘。
用音量杆/次变焦杆调节音量
[音量]
用JOG拨盘调节音量
JOG拨盘
1 在显示[音量]时按JOG拨盘。
2 转动JOG拨盘调节音量。
[音量]
3 按JOG拨盘结束调整。
只有在标准动态影像回放过程中才会听到声音。
如果暂停播放持续了5分钟，屏幕会返回到缩略图。
如果将录制格式设置为[ALL] 然后回放场景，切换到另一个场景时画面可能 会瞬间变暗。
使用本机录制的动态影像在另一个设备上（即使该设备支持本机的格 式）可能无法正确回放或者完全无法回放。（请在您的设备的使用说明书 中确认兼容性。）
本机不支持用本机以外的设备录制的动态影像。
根据回放设备，静态图片可能会以与拍摄所用的图片尺寸不同的图片尺 寸进行回放。
使用操作图标回放动态影像
有关基本的回放操作的详情，请参阅第87页。
文件大小很大的场景可能会导致本机对用户进行的操作作出的反应变慢或者 导致本机进行的某些操作变慢。
从动态影像中创建静态图片
可以将录制的动态影像的一帧保存成静态图片。 根据录制的动态影像的[记录 格式]的图片尺寸不同，要记录的静态图片的图片尺寸也会不同。
在回放动态影像过程中，在想要保存成静 态图片的场景处触摸。
如果将<抓帧>登录到USER按钮1s3中的任意 一个，可以通过按USER按钮来捕捉静态图 片。有关将功能登录到USER按钮的方法的信 息，请参阅第64页。
使用暂停、慢动作回放和逐帧回放很便利。
动态影像的录制日期将会被登记为静态图片的日期。
画质会与正常静态图片不同。
有关大约可拍摄的图片数量的信息，请参阅第157页。
重复回放
回放完最后一个场景后，开始回放第一个场景。
选择菜单。
全屏视图上出现指示。
会重复回放缩略图中显示的全部场景。
重复回放不能用于静态图片的幻灯片放映。 (l 88)
继续上一回放
如果中途停止一个场景的回放，可以从停止的地方继续回放。
选择菜单。
如果动态影像的回放被停止，停止的场景的缩略图视图上会出现。
如果进行以下任何操作，会取消所记忆的继续位置。（[继续播放]的设置不 改变）：
如果关闭本机
更改模式开关位置时
在回放模式下更改回放的录制模式和录制格式
按日期回放场景或静态图片
可以连续回放在同一天拍摄的场景或静态图片。
1 触摸日期选择图标A。
2 触摸回放日期。
所选日期内拍摄的场景或静态图片以缩略图的形式显示。
3 触摸要回放的场景或静态图片。
当显示录制模式[MOV]/[MP4]的录制格式[ALL]缩略图屏幕时，无法选择日 期。
如果使用模式开关在录制模式/回放模式之间切换，那么您将返回到所有场 景的回放。
在下述等情况下，在日期列表上场景和静态图片会被单独分组，日期的后面 可能会添加–1、–2…:
场景数量超过99时
静态图片的数量超过999时
更改[记录格式]设置时(l 117)
将[录制模式]设置为[AVCHD]并且将定时拍摄设置为[关]以外的选项时 (l 127)
执行了[编号重设]时(l 138)
在日期列表上以下列[记录格式]设置录制的场景会被单独分组。 录制格式图 标会显示在日期的旁边。
对于从动态影像中创建的静态图片，显示在按日期分类的列表中的日期后 面。 (l 92)
将模式开关设置到。（l 25）
要删除正在回放的场景或静态图片
正在回放要删除的场景或静态图片时，触摸 。
要从缩略图显示删除场景或静态图片
切换要删除的场景或静态图片的缩略图显示。(l 87)
1 选择菜单。
（按日期回放场景或静态图片时，将删除所选日期的全部场景或静态图 片。）
可以选择并删除多个场景或静态图片。
可以选择并删除1个场景或静态图片。
无法删除受保护的场景/静态图片。
2 （在步骤 1中选择了[多张删除]时） 触摸要删除的场景/静态图片。
触摸时，场景/静态图片被选定并且缩略图上出现指示。 再次触摸场景/静 态图片可以取消操作。
最多可以选择99个场景进行删除。
（在步骤 1中选择了[删除单张]时） 触摸要删除的场景/静态图片。
3 （在步骤 1中选择了[多张删除]时） 触摸[删除]。
要连续删除其他场景/静态图片，请重复步骤2至3。
中途停止删除时:
在删除过程中，触摸[取消]或按MENU按钮。
取消删除时，无法恢复已经被删除的场景或静态图片。
要结束编辑:
触摸[返回]或按MENU按钮。
无法删除以下场景/静态图片：
不能回放的场景/静态图片（缩略图显示为）。
系统频率不同的其他设备上录制的场景（缩略图以指示）
选择[全部场景]时，如果有许多场景或静态图片，则删除可能要花费一些时 间。
如果用本机删除在其他设备上记录的场景或符合DCF标准的静态图片，则可 能会删除与这些场景/静态图片有关的全部数据。
删除使用其他设备记录在SD卡上的静态图片时，可能会删除无法在本机上 回放的静态图片（JPEG以外的文件）。
保护场景/静态图片
可以保护场景/静态图片，使其不会被误删除。
（即使保护了某些场景/静态图片，格式化SD卡也会将其删除。）
将模式开关滑到。（l 25）
1 选择菜单。
2 触摸要被保护的场景/静态图片。
触摸时，场景/静态图片被选定并且缩略图上出现指示。 再次触摸场景/静 态图片可以取消操作。
触摸[返回]可以结束设置。
可以将用本机录制的动态影像或静态图片在插入到本机中的SD卡之间进行复 制。
如果源SD卡的种类（SDHC记忆卡/SDXC记忆卡）与目标SD卡的种类不 同，不能进行复制。
确认复制目的地的已用空间
可以通过[媒体状态]确认SD卡的已用空间。 (l 136)
以1场景显示，回放动态影像时可以确认拍摄日期和时间，回放静态图片时 可以确认拍摄日期和文件号码。
根据媒体状况，SD卡中的有些剩余容量可能无法使用。
1 将模式开关滑到。（l 25）
请使用充满电的电池或AC适配器。
2 选择菜单。
从卡1向卡2中复制
从卡2向卡1中复制
从卡1向 外部媒体设备中复制
从卡2向 外部媒体设备中复制
* 仅当连接了外部媒体时显示。 (l 106)
3 按照画面显示触摸所需的项目。
触摸[返回]会返回到上一步。
（选择了[选择场景]时）
触摸时，场景/静态图片被选定并且缩略图上出现指示。 再次触摸场景/ 静态图片会取消操作。
（选择了[选择日期]时）
触摸时，日期被选定并被红色包围。 再次触摸日期会取消操作。
最多可以连续设置99个场景/静态图片或99个日期。
4 显示复制完成信息时，触摸[退出]。
显示复制目的地的缩略图视图。
中途停止复制时
在复制过程中触摸[取消]。
根据下列情况，复制所需要的时间可能会更长。
记录的场景的数量很多。
如果已经将某些动态影像或静态图片记录到复制目的地，则在选择按日期排 序的列表时，可能会指定相同的日期或者影像可能不按日期显示。
可能无法复制用其他设备记录的动态影像。 无法复制在PC上记录的数据。
如果复制设置了保护的动态影像或静态图片，复制后的动态影像和静态图片 的设置会被清除。
不能改变场景或静态图片被复制的顺序。
耳机
可以将耳机（市售）连接到耳机输出插孔（直径3.5 mm立体声小型插孔）。
耳机输出插孔
连接了耳机时，不会从扬声器输出声音。
遥控器
可以将遥控器（市售）连接到CAM REMOTE端口中的任意一个 （FOCUS IRIS或ZOOM S/S）。
将遥控器连接到FOCUS IRIS端口（直径3.5 mm小型插孔）可以远程控制 焦点和光圈。
将遥控器连接到ZOOM S/S端口（直径2.5 mm超小型插孔）可以远程控制 变焦和开始/停止录制。
FOCUS IRIS端口
ZOOM S/S 端口
请勿将遥控器以外的任何设备连接到CAM REMOTE端口。否则，可能会改 变影像亮度或者导致影像无法对准焦点。
（将遥控器连接到FOCUS IRIS端口时）
遥控器的光圈调整优先。不能用本机的多功能手动环调整光圈。
在智能自动模式下，无法使用遥控器。
电视机
高画质
HDMI 端口
视频端口
如果将本机连接到与HDMI兼容的高清电视上，然后回放录制的高清影像， 即可以高分辨率形式欣赏具有高品质声音的影像。
1 将本机连接到电视机。
请确认插头被一直插到底。
HDMI电缆（市 售）
有关外部输出分辨 率设置的信息，请 参阅第102页。
AV电缆（市售）
连接到HDMI端口 时的高清影像
连接到视频端口 时的标准影像
2 选择电视机上的视频输入。
例如: 使用HDMI电缆时，请选择[HDMI]频道。 使用AV电缆时，请选择[Video 2]频道。 （根据所连接的电视机不同，频道的名称可能也会有所不同。）
请确认电视机的输入设置（输入转换）和音频输入设置。（有关更多信息， 请阅读电视机的使用说明书。）
3 回放本机的录制影像。
本机与VIERA Link不兼容。
请使用市售的High Speed HDMI电缆。 如果可能，建议使用长度在3 m以下的电缆。
如果在本机设置为拍摄模式时将本机连接到电视机，可能会发出蜂鸣声*。 连接本机前，请将其设置到回放模式。
* 麦克风可能会拾取从扬声器发出的声音，产生异常声音。
当HDMI电缆连接到本机时，影像和音频不会从VIDEO OUT端口和AUDIO OUT端口输出。
当本机使用AV电缆连接到电视机时，请将[分辨率]设置为[下变换]。
连接到电视机时，回放模式时的声音不会从本机的扬声器输出。此外，由于 无法用本机调节音量，因此请调节电视机的音量。
菜单画面等某些画面在电视上可能会以缩小的尺寸进行显示。
要在传统电视(4:3)上观看影像或影像的两端没有显示在屏幕上时
更改菜单设置以正确显示影像。（请确认电视机的设置。）
选择菜单。
在下列情况下，此项目被固定为[压缩]:
[记录格式]设置为[SA 576/50.00i]时
高宽比为[16:9]的影像在传统电视(4:3)上显示时的示例：
[向下转换]设置为[边缘剪裁]时，影像的边会被切掉，从而导致电视上的某些 图标从电视屏幕上被隐藏。
如果连接了宽屏幕电视，请在电视机上调整高宽比设置。（有关详情，请参 阅电视机的使用说明书。）
要在电视上显示画面上的信息
更改菜单设置时，可以在电视上显示/不显示画面上所显示的信息（操作图 标和计数器显示等）。
本机在拍摄模式下时，在下列情况下此项目被设置为[关]:
自动录制过程中（l 79，129）
可在带有SD记忆卡槽的电视机上回放拍摄的图片
根据[记录格式]或[录制模式]，可能无法在电视机上回放场景。
有关如何回放的详情，请阅读电视机的使用说明书。
设置外部输出分辨率
将输出影像的设置更改为电视机或其他外部设备（录像机等等）。
选择菜单。
[SYSTEM]会根据[记录格式]的设置自动设置输出分辨率。
设置为[SYSTEM]时，如果影像不输出到电视机/外部设备上，请切换到能 使影像显示在电视机/外部设备上的方式[1080p]、[1080i]或[下变换]。 （请阅读电视机/外部设备的使用说明书。）
[下变换]以标准画质输出影像。
使用AV电缆（市售）连接时，请选择[下变换]。
[记录格式]设置为[SA 576/50.00i]时，[分辨率]被固定为[SYSTEM]。
定格时，无法设置[分辨率]。（l 71）
在某些情况下影像可能有几秒不显示在外部设备上，例如在场景之间切换时等。
关于外部输出分辨率
外部输出分辨率根据[分辨率]设置和连接的端口而不同。
[分辨率]设置为[SYSTEM]时，外部输出分辨率会根据[记录格式]的图片尺寸 和帧率而变化。
如果在[分辨率]设置为[SYSTEM]时使超级慢录制有效，分辨率会被设置为 1080/50.00p。（l 77）
通过将本机随附的录制SD卡插入PC，可将影像数据导入到PC中进行编 辑。
需要配备SD卡槽或SD卡阅读器的PC。
要在PC和SD卡之间进行读取/写入时，请注意:某些内置于PC中的SD卡插槽 和某些SD读卡器与SDHC记忆卡或SDXC记忆卡不兼容。
无法检测到SDXC记忆卡上的数据（根据PC）。检查PC是否支持SDXC记 忆卡。
关于PC显示
将使用本机录制的SD卡插入到PC以进行编辑时，可移动磁盘（例如： ）显示在[This PC]中。
以MOV/MP4格式录制的动态影像数据的文件夹名
录制的MOV/MP4场景的文件夹名的第5个、第6个以及第8个字符分别由 其帧率、动态影像格式和摄像机号码设置决定。
摄像机号码设置(l 120)
动态影像格式
帧率
图片尺寸
（例如）如果文件夹名为100YBRH0： 有图片尺寸为1920k1080、帧率为50.00 fps和动态影像格式为逐行扫描录 制（MP4和LPCM）的动态影像数据。
请勿用PC删除SD卡的文件夹。 否则，可能会使SD卡无法在本机中使用。
PC上记录了本机不支持的数据时，将无法被本机识别。
请务必使用本机格式化SD卡。
在本使用说明书中，“USB硬盘”被称为“USB HDD”。
如果将USB HDD或USB闪存（市售）等外部媒体设备连接到本机，可以将 用本机拍摄的动态影像和静态图片复制到外部媒体设备中。
也可以回放复制到外部媒体设备中的场景和静态图片。
本机支持USB 2.0。
可以在保持画质的同时复制用本机拍摄的场景和静态图片。
有关使用外部媒体设备的方法，请阅读其使用说明书。
准备复制/回放
有关外部媒体设备的信息，请参阅下面的支持网站。
http://panasonic.jp/support/global/cs/e_cam
（本网站为英文网站）
连接了需要进行格式化的外部媒体设备时，会显示信息。 请按照画面上的 指示进行格式化。
一旦格式化了外部媒体设备，会删除上面存储的全部数据。 无法恢复数据。
在下列情况下，通过将其连接到本机无法使用外部媒体设备:
容量低于32 GB或超过2 TB的外部媒体设备
外部媒体设备有2个以上的分区时
如果外部媒体设备是FAT32*或exFAT以外的格式
通过使用USB集线器连接时
* FAT32是SDHC记忆卡使用的格式。 exFAT是SDXC记忆卡使用的格式。
无法将录制在SDXC记忆卡上的场景复制到FAT32格式的外部媒体设备中。
用USB电缆（随外部媒体设备提供）将本机连接到外部设备
外部媒体设备（市售）
USB闪存（市售）
1 （使用USB HDD时） 将AC适配器（随USB HDD提供）连接到USB HDD。
如果使用的是总线供电的或便携式USB HDD，本机可以通过USB电缆（随 USB HDD提供）给USB HDD供电。
2 将AC适配器连接到本机。
使用AC适配器可以不用担心电池电量耗尽。
3 开启本机，并将模式开关设置为。
4 将外部媒体设备连接到本机的USB端口。
如果使用USB HDD，用随USB HDD提供的USB电缆连接到USB HDD。
连接完成可能会花费几分钟的时间。
5 触摸所需的选项。
复制尚未被复制的用本机拍摄的所有场景和 静态图片。 (l 108)
可以选择所需的场景/静态图片，然后复制。 (l 109)
在本机上回放保存在外部媒体设备中的场景 和静态图片。 (l 110)
可以安全地拔下本机和外部媒体设备。
将外部媒体设备连接到Blu-ray Disc录像机等其他设备时，可能会显示提 示格式化外部媒体设备的信息。 如果格式化，将删除记录在外部媒体设备 上的全部场景和静态图片。 请勿格式化，否则...
复制前的确认点
第一次使用外部媒体设备时，或者使用在其他设备上使用过的外部媒体设备 时，请先进行[媒体格式化]。
复制前，请进入到[媒体状态]确认外部媒体设备上的可用空间的容量。 (l 108)
有很多场景时，复制可能会花费更长时间。
如果复制设置了保护的场景或静态图片，复制后的场景或静态图片的保护设 置会被取消。
不能改变场景被复制的顺序。
格式化
本功能用于初始化外部媒体设备。
请注意:如果格式化媒体，则将删除记录在媒体上的全部数据，并且无法恢 复。 请将重要的数据备份到PC等中。
将本机连接到外部媒体设备，然后触摸[播放从外置媒体。]。
选择菜单。
格式化完成后，请触摸[退出]退出信息屏幕。
请连接本机和外部媒体设备进行格式化。 如果用PC等其他设备格式化外部媒体设备，可能无法再使用该外部媒体设 备。
本机以exFAT格式化外部媒体设备。
显示媒体信息
可以确认外部媒体设备的已用空间。
将本机连接到外部媒体设备，然后触摸[播放从外置媒体。]。
选择菜单。
如果触摸[更改媒体]，可以在SD卡1、SD卡2和外部媒体设备之间切换显示。
差分复制
1 将本机连接到外部媒体设备准备复制。 (l 106)
2 触摸[差分复制]。
也可以通过选择菜单项来访问本功能。 [复制] # [差分复制]
3 触摸想要复制的媒体。
4 触摸[是]。
5 显示复制完成信息时，触摸[退出]。
显示复制目的地的缩略图视图。
中途停止复制时:
在复制过程中触摸[取消]。
复制选择的文件
1 将本机连接到外部媒体设备准备复制。 (l 106)
2 触摸[选择复制]。
也可以通过选择菜单项来访问本功能。 [复制] # [选择复制]
3 触摸想要复制的媒体。
有关在SD卡之间进行复制的信息，请参阅第97页。
4 按照画面上的指示触摸所需的项目。
触摸[返回]会返回到上一步。
（选择了[选择场景]时）
触摸时场景/静态图片被选定并且缩略图上出现指示。 再次触摸场景/静 态图片会取消操作。
（选择了[选择日期]时）
触摸时，日期被选定并被红色包围。 再次触摸日期会取消操作。
可以连续选择最多99个场景/99个日期。
5 显示复制完成信息时，触摸[退出]。
显示复制目的地的缩略图视图。
中途停止复制时:
在复制过程中触摸[取消]。
回放外部媒体
只可以回放通过将本机连接到外部媒体设备复制的动态影像/静态图片。
USB电缆（随USB HDD提供）
USB HDD（市售）
USB闪存（市售）
1 将本机连接到外部媒体设备准备复制。 (l 106)
在外部监视器上回放时，请将本机连接到外部监视器。 (l 100)
2 触摸[播放从外置媒体。]。
3 触摸要回放的场景或静态图片，然后进行回放。
执行的回放操作与回放动态影像或静态图片时的操作相同。 (l 87, 91)
要终止本机和外部媒体设备之间的连接
触摸回放模式选择图标(l 87)，然后触摸。
从本机上拔开USB电缆。
也可以通过触摸回放模式选择图标来切换要回放的媒体。 连接了外部媒体设备时，可以从显示的媒体类型中选择（外部媒体设 备）。 (l 87)
删除外部媒体设备上的场景和静态图片可能会花费一些时间。
在（外部媒体设备）的回放过程中，无法设置[场景保护]。 (l 96)
复制前的确认
请确认用于复制的设备。
* 某些设备可能与高清（AVCHD）画质或MP4不兼容。 在这种情况下，请用AV电缆（市售）连接并以标准画质复制。（l 112）
有关SD卡插槽或连接AV电缆的端口位置的信息，请参阅使用设备的使用说 明书。
可以将用本机录制的场景复制到支持其录制模式和录制格式的Panasonic Blu-ray光盘录像机或DVD录像机。
请注意:在某些国家和地区，可能不销售所记述的设备。
以高清画质复制
要用带SD卡插槽的设备复制
可以通过直接插入SD卡进行复制。
有关复制和回放方法的详情，请阅读蓝光光盘录像机或DVD录像机的使用说 明书。
以标准画质复制
用不带SD卡插槽的设备或用视频设备复制
可以通过连接AV电缆（市售）进行复制。
使用AC适配器可以不用担心电池电量耗尽。
在电视机上改变连接了本机的视频设备的视频输入。
根据本机所连接的端口不同，频道设置也将有所不同。 (有关详情，请参阅视频设备和电视机的使用说明书。)
AV电缆（市售）
将插头一直插到底。
将模式开关设置到。（l 25）
1 将本机连接到视频设备，在本机上开始回放。
2 在所连接的设备上开始录制。
要想停止录制（复制），请先停止录像机上的录制再停止本机上的回放。
要回放以录制格式选项[SA 576/50.00i]找不到的场景，请将[分辨率]设置为 [下变换]。(l 102)
菜单画面等某些画面在电视上可能会以缩小的尺寸进行显示。
如果不想要日期和时间显示及功能指示，请在复制前将其取消。（l 102、 133）
菜单
有关设置菜单的方法，请参阅第33页。
摄像机设置
所有初始设置用加下划线的文字表示。
更改总体影像的画质设置。
[场景模式]
自动调整快门速度和光圈等以配合想要拍摄的场景。
切换到手动模式。（l 40）
1 触摸[场景模式]。
2 触摸想要设置的项目。
3 触摸[退出]结束设置。
超级慢录制时此功能无效（l 77）
（日落/风景/烟火/夜景）
拍摄近处的物体时，影像可能会变模糊。
（运动）
正常回放时，影像的移动可能看起来不流畅。
在室内照明下颜色和画面的亮度可能会改变。
如果亮度不足，运动模式不工作。[运动]显示闪烁。
（肖像）
在室内照明下颜色和画面的亮度可能会改变。
（肌肤柔化）
如果场景中的背景等有与肤色相似的颜色，它们也会变得光滑。
如果亮度不足，效果可能不明显。
如果拍摄远处的人物，可能无法清晰地拍摄脸部。 在这种情况下，请取消 肌肤柔化模式或者将脸部放大（特写）拍摄。
（烟火）
在明亮的环境下拍摄时，影像可能会发白。
（夜景）
建议使用三脚架。
[锐度]
调整影像的整体轮廓修正度。
切换到手动模式。（l 40）
1 触摸[锐度]。
2 触摸/调整设置。
可以在s5和r5之间选择值。
3 触摸[退出]结束设置。
默认设置是0。
[色彩]
调整色彩浓度。
切换到手动模式。（l 40）
1 触摸[色彩]。
2 触摸/调整设置。
可以在s5和r5之间选择值。
3 触摸[退出]结束设置。
默认设置是0。
[曝光]
调整色彩平衡。
切换到手动模式。（l 40）
1 触摸[曝光]。
2 触摸/调整设置。
可以在s10和r10之间选择值。
3 触摸[退出]结束设置。
默认设置是0。
[场景模式]设置为[烟火]时，[曝光]不可用。(l 113)
[AWB Ach 调整]
Ach自动白平衡调整后，精细调整色温。
切换到手动模式。（l 40）
1 触摸[AWB Ach 调整]。
2 触摸/调整颜色的设置。
可以在s5和r5之间选择值。
3 触摸[退出]结束设置。
默认设置是0。
[AWB Bch 调整]
Bch自动白平衡调整后，精细调整色温。
切换到手动模式。（l 40）
1 触摸[AWB Bch 调整]。
2 触摸/调整颜色的设置。
可以在s5和r5之间选择值。
3 触摸[退出]结束设置。
默认设置是0。
[逆光补偿]
可以切换到自动光圈控制以进行逆光补偿。
使用本功能可以使影像更亮，以防止逆光被摄物体变暗。（l 52）
[动态伽玛(DRS)]
选择DRS（动态范围扩展）功能。（l 71）
切换到手动模式。（l 40）
[水平拍摄]
本功能会检测本机的水平倾斜，自动补正到水平位置。（l 74）
[闪光补偿]
如果将此项目设置为[开]，可以补正和减轻闪光带，这是在另一台摄像机的 闪光灯闪光的环境下进行了拍摄时在影像的上下之间创建了明显不同亮度级别 的现象。（l 75）
切换到手动模式。（l 40）
[降噪调整]
可以通过调整降噪设置来控制降噪效果和残像强度。
1 触摸[降噪调整]。
2 触摸/调整设置。
可以在s5和r5之间选择值。
朝负(s)方向调整设置会减弱降噪效果，从而减轻残像。请注意:这也会趋向 于增加噪点。
朝正(r)方向调整设置会增强降噪效果，从而减轻噪点。请注意:这可能也会 导致残像出现更频繁。
3 触摸[退出]结束设置。
默认设置是0。
系统模式
所有初始设置用加下划线的文字表示。
[录制模式]
切换要录制的动态影像的录制模式。
本录制方式适合于编辑影像。 动态影像会以MOV格式保存。
* 与以AVCHD录制的动态影像不兼容。
在定格期间无法设置此项。（l 71）
[记录格式]
切换要用本机录制的动态影像的画质。
根据[录制模式]的设置不同，可用的[记录格式]设置也会不同。
读[记录格式]设置的方法
组成[记录格式]设置的项目代表尺寸、垂直分辨率、帧率和比特率。 （[录制模式]设置为[AVCHD]时可用的[记录格式]设置除外）
尺寸
垂直分辨率
帧率
比特率
帧率值越高，可以录制越流畅的视频。 帧率的[i]和[p]分别表示隔行扫描和 逐行扫描。
隔行（隔行扫描）
将有效扫描线分成两半然后交替地进行传送的视频信号
逐行（逐行扫描）
同时传送有效扫描线的高密度视频信号（会是比隔行扫描具有更高画质的视频）
码率值越高，图像质量也就越高。
设置为[FHD 1080/50.00p 50M]时，可以以本机的最高画质进行录制。
根据[录制模式]设置和[记录格式]设置的比特率不同，所需的SD卡的速度 等级也会不同。请使用满足设置的SD卡。有关详情，请参阅23页的“ 关于录制动态影像的速度等级”。
选择了[录制模式]的[MOV]或[MP4] 时
选择了[录制模式]的[AVCHD]时
使用电池时的可录制时间（l 21）
[录制模式]的初始设置为[AVCHD]，[记录格式]的初始设置为[PH 1080/ 50.00i]。
在定格期间无法设置此项。（l 71）
关于大约可录制时间，请参阅第156页。
本机移动过大或过快时，或者录制了快速移动的被摄物体时，回放时可能会 出现马赛克状的噪点。（仅当录制AVCHD场景时）
关于录制格式和拍摄功能
本机的录制格式和拍摄功能之间的关系显示在下面。
“±”: 可用；“s”: 不可用*
* “不可用”包括无法使用或选择所需的功能的情况。
[宽高比转换]
这可以设置要以[SA 576/50.00i]的[记录格式]设置拍摄的影像的高宽比。
将[记录格式]设置为[SA 576/50.00i]。（l 117）
以标准4:3模式拍摄影像。 边会被切掉。
通过在水平方向上压缩影像来拍摄影像。在宽屏幕电视机上 回放拍摄的影像时，以16:9高宽比显示。
在下列情况下，本功能不可用:
[记录格式]设置为[SA 576/50.00i]以外的选项时(l 117)
在定格期间（l 71）
[摄像机编号设置]
这可以设置本机的摄像机号码。
1 触摸[摄像机编号设置]。
2 触摸/更改摄像机号码。
可以在0和16之间设置号码。
3 触摸[返回]。
触摸[退出]结束设置。
本功能的初始设置为“0”。
用户开关
所有初始设置用加下划线的文字表示。
[USER1]/[USER2]/[USER3]
设置分配到USER按钮的功能。（l 64）
有关USER按钮可以登录的功能，请参阅第66页。
初始设置如下:
[USER4]/[USER5]/[USER6]/[USER7]
将功能登录到USER按钮图标。（l 64）
有关USER按钮可以登录的功能，请参阅第66页。
初始设置如下:
[用户键显示]
切换设置USER的按钮图标的显示。（l 65）
开关设置
所有初始设置用加下划线的文字表示。
[光圈环]
设置多功能手动环的旋转方向和光圈控制以进行光圈调整。
转向B侧时，光圈会打开。
转向A侧时，光圈会打开。
多功能手动环
[超级增益]
设置USER按钮功能<超级增益>的增益值。（l 54）
切换到手动模式。（l 40）
[自动增益限定]
设置自动增益模式的最大可能的增益值。（l 53）
切换到手动模式。（l 40）
[多重防抖]
可以设置混合光学防抖功能。（l 82）
[慢速快门]
通过减慢快门速度，即使在暗处也可以拍摄出明亮的图片。
慢速快门在自动快门模式下工作。（l 58）
根据周围亮度的情况，快门速度被设置为1/25以上。
在下列情况下，本功能不可用:
启用[场景模式]中的设置时(l 113)
在超级慢录制期间（l 77）
在定格期间（l 71）
快门速度变为1/25时，画面可能看起来好像缺少帧，并且可能会出现残像。
[聚焦辅助 1]
设置FOCUS ASSIST按钮和登录了<聚焦辅助 1>的USER按钮的聚焦辅助 方式。（l 47）
[聚焦辅助 2]
设置登录了<聚焦辅助 2>的USER按钮的聚焦辅助方式。（l 47）
[聚焦辅助 1]设置为[同时]时，此项目不可用。
将[聚焦辅助 1]设置为[扩大显示]或[勾边]
[勾边颜色]
可以设置聚焦辅助的峰化颜色。（l 49）
[勾边级别]
可以设置聚焦辅助的峰化浓度。（l 49）
本功能的初始设置为“0”。
[区域模式]
可以设置区域模式效果。（l 72）
[斑马纹模式]
这可以设置斑马纹显示的显示时间。
[持续]:
显示斑马纹显示直到被切换到另一个斑马纹显示设置为止。
[5秒显示]:
显示斑马纹显示约5 秒。
[彩条类型]
可以切换在按BARS按钮时显示的彩色条纹的类型。（l 82）
[副录制按钮]
可以切换把手上的次录制开始/暂停按钮的有效/无效。
[副变焦]
可以切换把手上的次变焦杆的有效/无效。 根据设置不同，变焦速度也会不 同。
值越大，变焦速度会变得越快，反之亦然。
[数字变焦]
更改数码变焦的变焦倍率设置。（l 69）
[i.Zoom]
可以在保持高清画质的漂亮的同时放大最多40k的倍率。
在下列情况下，本功能不可用:
在超级慢录制期间（l 77）
在定格期间（l 71）
录制设置
所有初始设置用加下划线的文字表示。
[媒体选择]
可以分别选择[SD记忆卡1]和[SD记忆卡2]来录制动态影像或拍摄静态图 片。（l 34）
[双卡槽功能]
可以设置不间断/同步录制。
将SD卡插入到记忆卡插槽1和记忆卡插槽2中。
*1 在下列情况下，本功能不可用:
在超级慢录制期间（l 77）
间隔录制时(l 127)
*2 使用不同种类的SD卡（SDHC记忆卡/SDXC记忆卡）时，此项目不可 用。
不间断录制
这是简易不间断录制。 即使在录制过程中SD卡的可用容量用完，也可以在另 一个记忆卡插槽中的SD卡上继续录制。
录制中
用于录制的卡槽将自动切换。
将SD卡更换为可录制SD卡。
在[媒体选择]（l 34）中作为动态影像录制目的地选择的SD卡的显示的旁 边会显示。切换了录制媒体并且不间断录制开始时，会从位置上消 失，却显示在另一个SD卡显示的旁边。
即使切换了记录媒体，也可以用新的SD卡更换空间用完的SD卡，向3张以 上的SD卡中录制动态影像。 由于本机识别新的SD卡可能会花费一些时 间，因此请在当前作为目的地使用的SD卡仍有足够...
不间断录制的最大录制时间是10小时。
在不间断录制的录制时间达到10小时后，录制将暂停。录制将在几秒钟之后 自动重新开始。
同步录制
同一个视频可以录制在2张SD卡上。
录制中
在[媒体选择]（l 34）中作为动态影像录制目的地选择的SD卡的显示的旁 边会显示。
如果在[媒体选择]中将动态影像的录制目的地设置为[SD记忆卡1]，也会同时 录制到[SD记忆卡2]中。
建议使用相同速度等级和容量的SD卡进行同步录制。
（不间断录制）
执行完不间断录制后，记录静态图片的目的地会切换到另一张SD卡。 此外， 会显示关于剩余记忆卡容量的信息。 更换空间用完的SD卡或者将[双卡槽 功能]设置为[关]。
（同步录制）
静态图片不能执行同步录制。
进行同步录制时，即使在其中一张SD卡发生了错误并且停止了录制的情况 下，也可以使用另一张SD卡继续录制。
其中一个媒体达到其最大录制时间时，同步录制会停止。
[间隔记录]
将花费较长时间慢慢活动的场景拉开一定的时间间隔进行逐帧录制，并记录为 短时间的动态影像。
每隔设置的录制间隔录制1帧。
25帧可制作1秒的场景
将[记录格式]设置为[FHD 1080/25.00p 50M]或[HA 1080/50.00i]。
屏幕上会显示[I-]。 录制开始后，图标会变成[I-REC]。
录制完毕后，会取消间隔录制的设置。
您无法录音。
“h”是小时的缩写，“min”是分的缩写，“s”是秒的缩写。
这些时间均为近似值。
最长可录制时间为168 小时。
无法使用静态图片拍摄。
在下列情况下，本功能不可用:
在定格期间（l 71）
使用PRE-REC时（l 76，128）
在超级慢录制期间（l 77）
在下列情况下，会取消[间隔记录]。
如果关闭本机
更改模式开关位置时
如果将[记录格式]设置为[FHD 1080/25.00p 50M]和[HA 1080/50.00i]以外的设置。
最短的动态影像录制时间为约2秒。
根据光源或场景不同，可能无法自动调整色彩平衡和焦点。在这种情况下， 请手动调整这些设置。（l 45，55）
长时间录制影像时，建议将AC适配器连接到本机。
[超慢记录]
启用/禁用超级慢录制。
切换到手动模式。（l 40）
[PRE-REC]
使用本功能可以在按录制开始/停止按钮前开始影像和音频的录制。AVCHD场景会从 操作前的约3 秒开始录制，而MOV/MP4会从操作前的约4 秒开始录制。（l 76）
[时码发生器]
设置时间码动的方式。（l 62）
[时码预设]
可以设置时间码的初始值。（l 63）
音频设置
所有初始设置用加下划线的文字表示。
[音频低噪去除]
降低低音电平。
仅当连接了外置麦克风时才会显示此项。
根据拍摄情况，可能无法获得最大效果。
[音频电平]
切换音频录制级别的调整方法。（l 60）
[自动电平控制]
如果将此项目设置为[开]，可以减轻音频噪音。
设置为[关]时，会以自然的声音录音。（l 61）
输出设置
根据本机是在拍摄模式下还是在回放模式下，会显示不同的菜单项。
所有初始设置用加下划线的文字表示。
[分辨率]
这可以更改将影像输出到外部设备的方式。 (l 102)
[向下转换]
使用本功能可以选择高宽比为16:9的影像在高宽比为4:3的电视机上的显示 方式。(l 101)
将[分辨率]设置为[下变换]。 (l 102)
[遥控记录]
这可以使控制用连接到本机的外部设备进行的录制的功能有效/无效。
[遥控记录连接]
选择了[开]时，可以使用录制开始/停止按钮控制用本机和外部设备进行的录制。
[开]:
使用录制开始/停止按钮控制用本机和外部设备进行的录制。
[关]:
使用USER按钮功能控制用外部设备进行的录制。 （l 79）
[HDMI TC OUTPUT]
切换在用HDMI电缆将本机连接到其他设备（HDMI-SDI转换器等）时的时 间码信息的输出设置。
使用 USER按钮功能执行远程录制时，请选择[开]。（l 79）
（在回放模式下） 触摸回放模式选择图标，然后将本机设置到动态影像回放模式。 (l 87)
[耳机模式]
选择通过耳机端口和AUDIO OUT端口听到的声音。
当HDMI电缆连接到本机时，即使您选择[即时]，也会根据[录影]来输出声音。
[音量]
选择了[开]时，可以在录制模式下调节耳机音量。（l 86）
[测试音频]
选择显示彩色条纹时输出的测试音。（l 82）
[LCD和寻像器输出]
这可以设置开启/关闭LCD监视器和取景器的方法。（l 26）
显示设置
根据本机是在拍摄模式下还是在回放模式下，会显示不同的菜单项。
所有初始设置用加下划线的文字表示。
[斑马纹检测 1]
选择画面上向左倾斜的斑马纹模式的亮度级别。
1 触摸[斑马纹检测 1]。
触摸[是]。
2 触摸/调整设置。
可以在50%和105%之间选择值。
3 触摸[退出]结束设置。
本功能的初始设置为“80%”。
[斑马纹检测 2]
选择画面上向右倾斜的斑马纹模式的亮度级别。
1 触摸[斑马纹检测 2]。
触摸[设置]。
2 触摸/调整设置。
可以在50%和105%之间选择值。
3 触摸[退出]结束设置。
可以在设置级别后显示[斑马纹2]。（l 83）
本功能的初始设置为“100%”。
[标识]
可以切换亮度级别显示标记的显示。
设置为[开]时，可以显示标记。（l 83）
[构图辅助线]
可以在录制动态影像和静态图片时确认影像是否水平。 也可以使用本功能来判 断构图的平衡。
实际录制的影像上不会出现构图辅助线。
使用聚焦辅助时，设置改变如下。（l 47）
不显示构图辅助线。（将本机连接到电视机时显示在电视机上。）
无法更改设置
[安全框]
可以切换在外部监视器上可以显示的范围（安全 区A）的显示。
* [记录格式]设置为[SA 576/50.00i]并且[宽高比转换]设置为[边缘剪裁] 时（l 117、120）
实际录制的影像上不会显示安全区。
[中心标识]
显示/隐藏中央标记。
[已录制时间]
选择录制时的录制计数器的工作。（l 63）
[视频与信息输出]
可在电视上显示/不显示画面上的信息（操作图标和计数器显示等）。 (l 102)
[日期/时间]
可以更改日期和时间显示模式。
[日期格式]
可以更改日期格式。
[水准仪]
本功能用电子水准仪显示本机的水平/垂直倾斜。（l 74）
[直方图]
显示将亮度作为横轴并将那个亮度的像素数作为纵轴的图表。可以通过看图表 中的分布情况来确定整个影像的曝光。（l 70）
[音频电平表]
选择显示音频电平指示器。
（在回放模式下） 触摸回放模式选择图标，然后将本机设置到动态影像回放模式。 (l 87)
[镜头状态]
可以切换与镜头有关的显示。（变焦显示、光学防抖功能、聚焦显示、白平 衡、光圈、增益、自动光圈、快门速度、水平拍摄、内置LED灯）
[卡&电池]
可以在SD卡的剩余可录制时间与剩余电池电量指示之间切换显示。
[其它显示]
显示或隐藏[用户键显示]、[构图辅助线]、[安全框]、[中心标识]、[日期/ 时间]、[音频电平表]、[镜头状态]和[卡&电池]以外的画面上的指示。
[增亮LCD]
使用此项可以使在包括室外在内的明亮处观看LCD监视器变得更容易。 （l 28）
[+1]/[0]/[-1]
[LCD设置]
调整LCD监视器的亮度和色彩浓度。（l 28）
[色彩]/[亮度]/[对比度]
初始设置如下:
[色彩]: “0”
[亮度]: “0”
[对比度]: “0”
[取景器明亮度]
可以切换取景器的亮度。（l 29）
[增亮]/[标准]/[调暗]
[自拍]
自拍时的LCD监视器的镜像功能。（l 30）
设置为[镜面]时，自拍过程中LCD监视器上的影像被水平翻转显示，就像看 到一个镜像那样。
[取景器色度]
可以在彩色/黑白之间选择取景器上录制影像或回放影像。（l 29）
[寻像器/LCD细节]
将此项目设置为[开]可以通过增强在LCD监视器和取景器上显示的影像的 轮廓来有助于您更容易地对准焦点。（l 46）
[寻像器/LCD峰值电平]
调整[寻像器/LCD细节]的强化强度。（l 46）
本功能的初始设置为“0”。
[寻像器/LCD峰值频率]
设置[寻像器/LCD细节]的峰化频率。（l 46）
其他功能
根据本机是在拍摄模式下还是在回放模式下，会显示不同的菜单项。
所有初始设置用加下划线的文字表示。
[媒体格式化]
可以格式化SD卡或外部媒体设备。（l 35，108）
请注意：如果格式化媒体，则将删除记录在媒体上的全部数据，并且无法恢 复。请将重要的数据备份到PC等中。（l 104）
[媒体状态]
可以确认SD卡的已用空间和剩余可录制时间。
触摸[更改媒体]，会在SD卡1的显示和SD卡2的显示之间进行切换。
仅在拍摄模式下，会显示所选择的录制格式的剩余可录制时间。
触摸[退出]可以关闭指示。
由于SD卡需要一些空间保存信息以及管理系统文件，因此实际可用空间会 比显示的值小一些。 可以使用的空间通常以1 GB=1,000,000,000个字节进 行计算。 本机、PC和软件的容量表示成 1 GB=1,024k1,...
[录制灯]
在录制过程中，录制灯会点亮。 将此项设置为[关]时，在录制过程中录制灯 不点亮。
[时钟设置]
设置日期和时间。（l 31）
[时区]
设置与格林威治标准时间的时差。（l 31）
[环型LED(蓝色)]
在拍摄模式下，环式LED以蓝色点亮。
[开]/[5秒]/[关]
设置了[5秒]时，开启本机或切换拍摄模式后，环式LED点亮5秒。
[环型LED(红色)]设置为[开]时，拍摄过程中LED灯不以红色点亮。
[环型LED(红色)]
拍摄过程中，环式LED以红色点亮。
[开]/[关]
[录制灯]设置为[关]时，无法设置此项目。
[快速电源开启]
开启本机时，约1 秒本机进入到录制暂停状态。
[开]/[关]
根据拍摄条件，启动时间可能会长于1 秒。
在快速电源开启模式下，变焦倍率变为1k。
[操作音]
可以通过该声音确认触摸屏的操作、录制的开始与停止。
选择了[关]时，录制的开始/结束等时不输出声音。
哔哔2声连续4次
发生错误时。 请确认屏幕上所显示的句子。 (l 145)
[节电 (电池)]
如果约5 分钟内未进行任何操作，则本机会自动关闭，以节省电池的使用寿 命。
在下列情况下，即使[节电 (电池)]设置为[开]，本机也不会自动关闭:
使用PRE-REC时（l 76，128）
[节电 (AC)]
连接到AC适配器，约15 分钟没有进行任何操作时，本机会自动关闭。
在下列情况下，即使[节电 (AC)]设置为[开]，本机也不会自动关闭:
使用PRE-REC时（l 76，128）
[初始设置]
菜单设置被重设为默认值。
* [时钟设置]和[时区]的设置不会被改变。
定格时，不能将所有设置返回到初始设置。（l 71）
[编号重设]
将接着拍摄的MOV/MP4和静态图片的文件号码设置为0001。
文件夹号码被更新，文件号码会从0001开始。 (l 104)
要想重设文件夹号码，请先格式化SD卡，然后再执行[编号重设]。
[LANGUAGE]
可以选择屏幕显示和菜单屏幕上的语言。
维护
[版本]
显示本设备的固件的版本。
[固件升级]
更新本机的固件。
[工作时间记录]
这可以显示本机的工作时间、变焦马达工作了多少次以及转盘按了多少次。
视频设置
所有初始设置用加下划线的文字表示。
将模式开关设置到。（l 25）
触摸回放模式选择图标，然后将本机设置到动态影像回放模式。 (l 87)
[重复播放]
设置为[开]时，回放完最后一个场景后，开始回放第一个场景。 (l 93)
[继续播放]
设置为[开]时，如果中途停止了场景的回放，可以从停止的地方继续回放。 (l 93)
[场景保护]
可以保护场景，使其不会被误删除。
（即使保护了某些场景，格式化SD卡也会将其删除。） (l 96)
[删除]
删除场景。 (l 95)
图片设置
将模式开关设置到。（l 25）
触摸回放模式选择图标，然后将本机设置到静态图片回放模式。 (l 87)
[场景保护]
可以保护静态图片，使其不会被误删除。
（即使保护了某些静态图片，格式化SD卡也会将其删除。） (l 96)
[删除]
删除静态图片。 (l 95)
复制
将模式开关设置到。（l 25）
[差分复制]
这会将尚未被复制到其他设备中的用本机拍摄的所有场景和静态图片复制到连 接到了本机的外部媒体设备中。 (l 108)
[选择复制]
这可以选择并复制场景/静态图片。 可以在本机中的SD卡之间进行复制或者 从两个卡中的任何一个向外部媒体设备中进行复制。 (l 97, 109)
显示
拍摄指示
回放指示
连接到外部媒体设备的指示
确认指示
会以文本显示在屏幕上的主要确认/错误信息。
拍摄/回放时
缩略图和菜单操作时
连接到外部媒体时
在SD卡之间进行复制或者向外部媒体设备中复制时
如果在刚刚开启本机后或者正在操作本机时检测出错误，状态指示灯、屏幕显 示将通知您出错。
每秒闪烁1次。
发生了基准信号错误或通信错 误。
工作停止。
请关闭本机然后重新开启。 如 果警告仍然存在，请向经销商 咨询。
每秒闪烁1次。
显示[电量不足]信息。
电池电量耗尽。
工作停止。 本机会自动关闭。
请充电或更换电池。
连接AC适配器解除警告。
到达[R 0h00m]时，剩余可录 制时间会以红色闪烁。
SD卡的容量已满。
拍摄停止。
请删除不要的场景，或者使用 新的SD卡。
每秒闪烁1次。
发生了记录错误或记录电路设 置错误。
拍摄可能会继续或停止。
请关闭本机然后重新开启。 如 果警告仍然存在，请向经销商 咨询。
显示[]。
在拍摄或回放过程中发生了SD 卡错误。
工作停止。
请更换SD卡。
显示[更换电池。]信息并且 以红色闪烁。
电池电量会马上耗尽。
工作继续。
请根据需要充电或更换电池。
连接AC适配器解除警告。
剩余可录制时间会以红色闪 烁。 （少于1 分钟时）
SD卡的空间几乎用光了。
拍摄继续。
请根据需要删除不要的场景， 或者使用新的SD卡。
这是由水汽凝结造成的。这并非故障。请参阅6 页。
晃动本机时，会听到喀 哒声。
这是镜头移动的声音，而并非故障。 开启本机并切换到拍摄模式时，不会再听到此声 音。
触摸图标可切换计数器显示。（l 62）
以自动快门模式进行录制。
将快门速度调整到1/50、1/60或1/100。
用系统频率不同的其他设备录制的场景缩略图以 指示。本机无法回放以下场景。
即使用HDMI电缆将 本机连接到电视机， 也不输出影像或声音。
请确认HDMI电缆是否被正确连接。
请将HDMI电缆插到底。
如果在其他设备上回放时AVCHD场景改变不流畅
使用其他设备连续回放多个场景时，如果执行以下操作，影像可能会在场景间 的连接点处静止几秒钟。
场景回放的流畅程度取决于回放的设备。 根据所使用的设备，即使不属于下 列情况，影像可能也会停止移动并静止一会儿。
在其他设备上回放超过4 GB的连续录制的动态影像数据时，可能会在每 4 GB的数据处瞬间停止。
录制场景时，录制格式[PS]被切换到了其他录制格式
场景是在不同日期录制的时
录制了持续时间不足3秒的场景时
使用了PRE-REC录制时
使用了定时拍摄时
删除了场景时
在同一日期录制了99 个以上场景时
关于修复
如果发现了异常的管理信息，可能会出现信息并进行修复。（根据错误的情 况，修复可能要花费一些时间。）
场景以缩略图的形式显示时，如果检测出了异常的管理信息，就会显示 。
请使用充满电的电池或AC适配器。
根据数据的情况，可能无法完全地修复数据。
如果修复失败，将不能回放本机关闭前所录制的场景。
修复在其他设备上记录的数据时，可能无法在本机或其他设备上回放此数 据。
如果修复失败，请在稍等片刻后，关闭本机的电源，然后重新开启。 如果修 复一再失败，请在本机上格式化媒体。 请注意:如果格式化媒体，则将删除 记录在媒体上的全部数据。
如果修复缩略图信息，显示缩略图可能变得更慢。
请严格遵守版权法
若非个人使用，录制先期录制的磁带、光盘、其他出版物或播放材料都可能会 侵犯版权法。即使是个人使用，可能也严禁录制某些特定的材料。
许可
SDXC徽标是SD-3C, LLC的商标。
“AVCHD”、“AVCHD Progressive”和“AVCHD Progressive”标志是Panasonic Corporation和Sony Corporation的商标。
Dolby、Dolby Audio与双D记号是Dolby Laboratories的商标。
词语HDMI和HDMI High-Definition Multimedia Interface以及HDMI徽标是 HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标。
屏幕快照的转印已得到 Microsoft Corporation 的许可。
本说明书中提及的其他公司名称和产品名称为各自公司的商标或注册商标。
根据AVC专利组合授权，准许本产品用于消费者的个人用途或不获得报酬的 其他用途，用于(i)遵照AVC标准（“AVC Video”）编码视频，和/或(ii)解码 由从事个人活动的消费者编码的AVC视频，和/...
本产品采用了以下软件:
(1)由Panasonic Corporation自行开发的软件，
(2)归第三方所有并且允许Panasonic Corporation使用的软件，
(3)根据GNU General Public License, Version 2.0 (GPL V2.0)允许使用的软 件，
(4)根据GNU LESSER General Public License, Version 2.1 (LGPL V2.1)允 许使用的软件，和/或
(5)根据GPL V2.0和/或LGPL V2.1允许使用的软件以外的开源软件。
本产品销售后至少3年，Panasonic会向通过下述联系信息联系我们的任何第 三方，在GPL V2.0或LGPL V2.1以及各自的版权声明的使用许可条件下， 以不超过实际执行源代码分发的费用，分发相应源...
联系信息: oss-cd-request@gg.jp.panasonic.com
源代码和版权声明也可以在下面的网站上自由获取。
https://panasonic.net/cns/oss/index.html
由于本机的规格，根据所使用的拍摄功能，不能使用或选择某些其他拍摄功 能。
“±”: 可用；“s”: 不可用*
* “不可用”包括无法使用或选择所需的功能的情况。
只记载了SD卡的主要的记忆容量。 记述的时间是指连续录制的大约可录制 时间。
“h”是小时的缩写，“min”是分的缩写，“s”是秒的缩写。
如果要长时间录制，请准备想要录制的时间的3倍或4倍的电池。（l 21）
[录制模式]的初始设置为[AVCHD]，[记录格式]的初始设置为[PH 1080/ 50.00i]。
1个场景的最大可连续录制时间: 10 小时*
一旦1个场景的录制时间超过10小时，录制就会暂停，几秒后录制会自动恢 复。*
有关在超级慢录制期间录制一个场景的最大可连续录制时间的信息，请参阅 78页。
如果录制了动作多的内容或者反复录制短时间场景，可录制时间可能会缩短。
可录制时间取决于拍摄条件或记录的记忆卡种类。
有关[记录格式]的图片尺寸、帧率和比特率的信息，请参阅第117页。
* 包含在[双卡槽功能]设置为[不间断录制]时执行录制的时间。
[录制模式]设置为[MOV]或[MP4]时
[录制模式]设置为[AVCHD]时
只记载了SD卡的主要的记忆容量。 记述的数量是指大约可拍摄的图片数量。
可以显示的可拍摄的图片的最大数量为9999。如果可拍摄的图片数量超过了 9999，会显示R 9999+。 在可拍摄的图片数量为9999以下之前，拍摄时此 数字不会改变。
可拍摄的图片数量取决于拍摄条件或记录的记忆卡种类。
SD卡的标签上标出的存储容量是指，版权保护和管理的容量以及在本机、 PC等设备上可以使用的容量的总和。
高清摄像机
录制格式:
[MOV]/[MP4]/AVCHD版本2.0
(AVCHD Progressive)
动态影像压缩:
MPEG-4 AVC/H.264
音频压缩:
[MOV]/[MP4]；线性PCM
[AVCHD]；Dolby Audio
动态影像录制:
[FHD 1080/50.00p 50M]/ [FHD 1080/25.00p 50M]/ [FHD 1080/50.00i 50M]; 平均 50 Mbps (VBR)
[PS 1080/50.00p];最大28 Mbps (VBR)
[PH 1080/50.00i];最大24 Mbps (VBR)
[HA 1080/50.00i]; 平均 17 Mbps (VBR)
[HE 1080/50.00i]; 平均 5 Mbps (VBR)
[PM 720/50.00p]; 平均 8 Mbps (VBR)
[SA 576/50.00i] （当 [宽高比转换] = [边缘剪裁]， [压缩]）； 平均9 Mbps (VBR)
有关动态影像的图片尺寸和可录制时 间的信息，请参阅156页。
静态图片拍摄:
录制方法；JPEG对应（Design rule for Camera File system，基于 Exif 2.2标准）
有关静态图片的图片尺寸和可录制图 片数量的信息，请参阅157页。
记录媒体:
SDHC记忆卡(4 GB 至 32 GB)/ SDXC记忆卡(48 GB 至 128 GB)；
有关可以在本机上使用的SD卡的详 情，请参阅第23页。
录制插槽:
2个插槽功能:
不间断，同步
系统频率:
50.00 Hz
影像传感器:
1/3.1型（1/3.1z ）MOS影像传感器
镜头:
自动光圈光学变焦（全范围AF）
F值（焦距）
F1.8至F3.6（焦距；4.08 mm至 81.6 mm）
相当于35 mm;
动态影像/静态图片； 29.5 mm至612.0 mm (16:9)
最短聚焦距离；
约3 cm（广角）/ 约1.5 m（远摄）
滤镜直径:
49 mm
变焦:
20k光学变焦，40k智能变焦， 2k/5k/10k数字变焦
白平衡调整：
快门速度:
1/6至1/8000
1/100至1/8000（在超级慢录制期间）
超级慢录制：
录制帧率；FHD 100 fps
慢动作效果；1/2或1/4正常速度
防抖功能:
水平拍摄功能:
监视器:
7.5 cm (3z)宽LCD监视器 （约460 K点）
取景器:
0.6 cm (0.24z)宽EVF （相当于约1555 K点）
麦克风:
立体声麦克风
所需的最低照度:
大约1.2 lx（超级增益值为36 dB 且快门速度为1/25时）
内置LED灯：
照度级；约300 lx（1.0 m） 使用漫射滤镜；约70 lx（1.0 m）
色温；约5000 K
HDMI A型连接器视频输出标准；
1080/50.00p/25.00p/50.00i, 720/50.00p，576/50.00p， 不支持VIERA Link
AV连接器视频输出标准；
1.0 Vp-p，75 h
音频输出:
HDMI A型连接器音频输出标准；
线性PCM
AV连接器音频输出标准（线路）；
2 声道
耳机输出；
3.5 mm立体声小型插孔
摄像机遥控端口:
麦克风输入：
j60 dBV（相当于麦克风灵敏度 j40 dB，0 dB=1 V/Pa，1 kHz）
输入阻抗；5600
（立体声小型插孔）
USB:
A型USB端口
高速USB (USB 2.0)，（用于外部媒 体设备连接*）支持总线供电
尺寸:
205 mm（宽）k217 mm（高） k494 mm（深）
重量:
约2330 g
[不包括电池（提供）和SD卡（可 选件）]
工作时的重量:
约2450 g
[包括电池（提供）和SD卡（可选 件）]
工作温度:
0 oC到40 oC
工作湿度:
10%RH 至 80%RH
电池工作时间:
请参阅第21页。
周围工作温度:
0 oC到40 oC
周围工作湿度:
10%RH 至 90%RH（无水汽凝结）
重量:
约225 g
尺寸（宽k高k深）:
115 mmk37 mmk57 mm
（不包括DC线部分）
AC
DC
II类设备（产品的结构是双重 绝缘。）
使用说明书
高清摄像机
型号 HC-MDH3GK
请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。
DVQP1615ZA
F0318AR0
安全注意事项
警告 :
为了减少火灾、触电或产品损坏的危险，
≥ 请勿让本机遭受雨淋、受潮、滴上或溅上水。
≥ 请勿将花瓶等盛满液体的物品置于本机上。
≥ 请使用推荐的附件。
≥ 请勿卸下盖子。
≥ 请勿自行维修本机。 请向有资格的维修人员请求维修。
注意！
为了减少火灾、触电或产品损坏的危险，
≥ 请勿将本机安装或置于书柜、壁橱或其他密闭的空间里。 请确保本机通风
良好。
≥ 请勿让报纸、桌布、窗帘等类似物品堵塞住本机的通风孔。
≥ 请勿将点燃的蜡烛等明火火源置于本机上。
电源插头是断路装置。 安装本机，使得可以立即从电源插座上拔下电源插头。
本机供在温和及热带气候地区使用。
∫ 关于电池
警告
电池有发生火灾、爆炸和灼伤的危险。 请勿对其拆卸、加热至 60 oC 以上
或焚烧。
注意
≥ 如果电池更换得不正确，会有发生爆炸的危险。 请仅用制造商建议使用的
类型的电池进行更换。
≥ 废弃电池时，请与当地机构或经销商联系，询问正确的废弃方法。
∫ 产品标识
高清摄像机
AC 适配器
2
DVQX1488 (SCH)
产品
位置
底部
底部
∫ 使用时的注意事项
关于本机
使用时，本机和 SD 卡都会变热。
这并非故障。
使本机尽可能远离电磁设备 （如微波
炉、电视机、视频游戏机等）。
≥ 如果在电视机上方或其附近使用本
机，本机上的图像和 / 或声音可能
会受到电磁波辐射的干扰。
≥ 请勿在移动电话附近使用本机，否
则可能会影响图像和 / 或声音的品
质。
≥ 扬声器或大型发动机产生的强大的
磁场效应，可能会损坏录制的数
据，或者可能会使图片变形。
≥ 由微处理器产生的电磁波辐射，可
能会对本机产生负面影响，以致干
扰图像和 / 或声音。
≥ 如果本机由于受电磁设备的影响而
停止正常工作，请关闭本机，并取
下电池或拔下 AC 适配器。 然后，
重新安装电池或者重新连接 AC 适
配器并开启本机。
请勿在无线电发射器或高压线附近使
用本机。
≥ 如果在无线电发射器或高压线附近
拍摄，拍摄的图像和 / 或声音可能
会受到负面影响。
关于使用耳机
≥ 来自耳机和头戴式耳机的过大声压
可以导致听力损失。
≥ 长时间以最大音量收听可能会损伤
用户的听力。
≥ 使用化学除尘布时，请按照此布随
请务必使用提供的接线和电缆。 如果
使用可选附件，请使用随机提供的接
线和电缆。
请勿拉伸接线和电缆。
请勿向本机喷洒杀虫剂或挥发性化学
药品。
≥ 如果用此类化学药品喷洒本机，机
身可能会被损坏，表面漆可能会脱
落。
≥ 请勿让橡胶或塑料制品与本机长时
间接触。
如果在沙地或尘土较多的地方使用本
机，例如在沙滩上，请勿使沙子或细
小的灰尘进入到本机的机身和端口
内。
另外，还要使本机远离海水。
≥ 沙子或尘土可能会损坏本机。（插
入及取出记忆卡时务必要小心。）
≥ 如果海水溅到了本机上，请用拧干
的布将水擦去。 然后，用一块干布
重新擦拭本机。
携带本机时要小心，请勿跌落或碰撞
本机。
≥ 强烈的撞击可能会损坏本机的外
壳，使其发生故障。
≥ 携带本机时，请握紧把手、手持带
或肩背带，小心对待。
清洁
≥ 清洁之前，请取下电池或从 AC 电源
插座上拔开 AC 电缆，然后用软干
布擦拭本机。
≥ 如果本机非常脏，请将布用水浸湿
后用力拧干，然后用湿布来擦拭本
机。 之后，再用一块干布擦干本
机。
≥ 使用汽油、涂料稀释剂、酒精或洗
碟剂可能会造成摄像机的机身发生
变化或表面涂层剥落。 请勿使用这
些溶剂。
附的说明书进行操作。
3
(SCH) DVQX1488
打算长时间不使用本机时。
≥ 存放本机时，建议同时放入一些干
燥剂 （硅胶）。
请勿在安装着三脚架的情况下用把手
提起本机。
≥ 安装了三脚架时，其重量也会影响
本机的把手，可能会导致把手折
断，使用户受伤。
≥ 要在安装着三脚架时携带本机，请
拿住三脚架。
请勿用把手挥舞、晃动或悬挂本机。
≥ 请勿用把手震动、挥舞或晃动本
机。 如果对把手施加强烈的冲击，
可能会损坏本机，或导致受伤。
请勿使线缆垂到地上或者在过道上拉
着连接的线缆。
≥ 如果脚绊到电线，可能损坏电线，
引起火灾或触电，电击也可能造成
人员受伤。
在内置 LED 灯点亮时，请勿直视内
置 LED 灯的发光部分。
不要将此部分靠近人眼并点亮灯光。
≥ 明亮的灯光可能会刺伤眼睛。
请勿直接用手触摸内置 LED 等的发
光部分。
如果内置 LED 灯表面有灰尘或其他
异物，请勿使用。
请勿用磁带之类的物体盖住内置 LED
灯。
≥ 否则，可能会导致起火。
≥ 即使在关闭内置 LED 灯之后，一段
时间内也不要触摸内置 LED 灯。
≥ 按住提供的滤镜左右两侧即可将其
取下。
关于电池
本机内使用的电池为可充电的锂离子
电池。 此电池易受温度和湿度的影
响，并且温度上升或下降越多，影响
越大。 在寒冷的地方，可能不会出现
完全充电指示，或者可能会在开始使
用约 5 分钟后出现低电量指示。 在高
温环境下，可能会启动保护功能，使
本机无法使用。
请务必在使用后取出电池。
≥ 如果仍将电池装在本机上，即使关
闭本机电源，也会有微量电流继续
流动。 让本机保持此状态可能会导
致电池过度放电。 这会导致电池即
使在充电后也无法使用。
≥ 应将电池存放在乙烯塑料袋中，这
样就不会让金属接触到电极。
≥ 应将电池存放在凉爽而干燥的地
方，并应尽可能地使温度保持恒
定。 （推荐的温度 : 15 oC 至
25 oC，推荐的湿度 : 40%RH 至
60%RH）
≥ 极高或极低的温度都将缩短电池的
使用寿命。
≥ 如果将电池置于温度高、湿度大或
油污烟雾充斥的环境中，电池电极
可能会锈蚀，并导致故障发生。
≥ 如果长时间存储电池，我们建议您
每年对其充一次电，并在将充满后
的电量完全消耗殆尽以后重新将其
存储起来。
≥ 应除去附着在电池电极上的灰尘和
其他杂质。
外出录制时，请准备好备用电池。
≥ 请准备想要录制的时间的约3 至4 倍
的电池。 在寒冷的地方录制会缩短
可以录制的时间，例如在滑雪场录
制。
4
DVQX1488 (SCH)
如果不小心跌落电池，请检查电池的
电极是否损坏。
≥ 在端子部处于变形的状态下安装到
本机上时，本机可能会被损坏。
请勿将废弃的旧电池掷入火中。
≥ 加热电池或将其掷入火中可能会引
起爆炸。
如果在对电池充电后，其工作时间仍
然很短，则电池有可能已经达到使用
寿命。 请购买一块新的电池。
关于 AC 适配器
≥ 如果电池的温度极高或极低，充电
可能要花费一些时间或者电池可能
无法充电。
≥ 如果在收音机附近使用 AC 适配器，
可能会对无线电接收产生干扰。 请
使 AC 适配器与收音机保持 1 m 以
上的距离。
≥ 使用 AC 适配器时，它可能会发出嗡
嗡声。 但是，这是正常现象。
≥ 使用后，请务必从AC 电源插座上拔开
AC 电缆。（如果使本机保持连接状
态， AC 适配器会消耗约 0.3 W。）
≥ 请始终保持AC 适配器和电池电极的
清洁。
≥ 将设备安装在 AC 电源插座附近，使
得电源拔开装置 （AC 电源插头）
可以容易用手接近。
关于充电期间的充电指示灯
充电指示灯正在闪烁时，应该考虑以
下几点。
以约 4 秒的周期闪烁 （约 2 秒熄灭，
约 2 秒点亮） :
≥ 电池过度放电或者电池的温度过高
或过低时。 可以进行充电，但要正
常完成充电可能会花费几个小时的
时间。
≥ 正常充电一开始，充电指示灯就会
以绿色点亮。但是，根据使用状
况，即使正在进行正常充电，充电
指示灯也可能会以约 4 秒的间隔一
直闪烁直到充电完成为止。
以约 0.5 秒的周期闪烁 （约 0.25 秒
熄灭，约 0.25 秒点亮） :
≥ 电池未被充电。 请从本机上取下电
池，并试着重新充电。
≥ 请确认本机或电池的端子没有变脏
或没有被异物覆盖，然后重新正确
安装电池。 如果有异物或污垢，擦
除前请先关闭本机。
≥ 电池温度或周围环境温度极高或极
低。 请一直等待，等到恢复到适当
的温度后再试着重新充电。 如果仍
然无法充电，可能是本机、电池或
AC 适配器出了故障。
熄灭 :
≥ 充电已完成。
≥ 尽管充电未完成，但状态指示灯一
直保持熄灭状态时，可能是本机、
电池或 AC 适配器出了故障。 有关
电池的详情，请参阅第 4 页。
关于 SD 卡
废弃或转让 SD 卡时，请注意 :
≥ 本机或计算机的格式化和删除只会
更改文件管理信息，而无法完全删
除 SD 卡中的数据。
≥ 在处理或转让 SD 卡时，建议物理销
毁主要的 SD 卡元件或者使用本设
备将 SD 卡物理格式化。
≥ 要进行物理格式化，请将本机连接
到 AC 适配器，从菜单中选择 [ 其
它功能 ] # [ 媒体格式化 ] # [SD 记
忆卡 1] 或 [SD 记忆卡 2]，然后触摸
[ 是 ]。 在下面的画面上按住录制开
始 / 停止按钮 3 秒钟。 显示删除 SD
5
(SCH) DVQX1488
卡数据的画面，因此请选择 [ 是 ]，
然后按照画面上的指示进行操作。
≥ 用户负责管理 SD 卡中的数据。
LCD 监视器 / 取景器
≥LCD 屏幕变脏或发生了水汽凝结
时，请使用镜头布等软布擦拭。
≥ 请勿用手指甲触摸 LCD 监视器，以
及请勿用强力摩擦或按压。
≥ 贴上 LCD 保护膜后，可能会变得难
以看清或难以识别出触摸。
≥ 本机温度很低 （如，存放在寒冷的
地方）时，在刚刚打开电源后，
LCD 监视器会比平时稍微暗一些。
本机的内部温度升高后， LCD 监视
器将恢复到正常亮度。
LCD 监视器屏幕采用了极高的精密
技术制造。 约有超过 99.99% 的点
为有效点，仅有不到 0.01% 的点
不亮或总是亮着。 但这并非故障，
不会影响录制的图片。
取景器屏幕采用了极高的精密技术
制造。 约有超过 99.99% 的点为有
效点，仅有不到 0.01% 的点不亮
或总是亮着。 但这并非故障，不会
影响录制的图片。
6
DVQX1488 (SCH)
∫ 关于录制动态影像的录制方式
本机可以使用包括 MOV、 MP4 和
AVCHD* 在内的 3 种不同的录制方式
录制动态影像。
* 支持 AVCHD Progressive (1080/
50p)。
MOV 和 MP4:
这些录制方式适合于编辑影像。 以线
性 PCM 录音。
≥ 那些方式与以AVCHD格式录制的动
态影像不兼容。
AVCHD:
本录制方式适合于用高清电视回放。
以 Dolby Audio™ 录音。
∫ 关于录制内容的赔偿
对于由于任何类型的问题所导致的录
制或编辑内容的丢失而造成的直接或
间接的损失， Panasonic 不承担任何
责任，并且如果录制或编辑不正常工
作， Panasonic 也不对任何内容提供
保证。 同样，以上陈述也适用于对本
机进行的任何类型的维修的情况。
∫ 关于水汽凝结
（当镜头、取景器或 LCD 监视
器雾化时）
温度或湿度有变化时会发生水汽凝
结，例如将本机从室外或寒冷的室内
拿到温暖的室内时等。 因为可能会导
致镜头、取景器或 LCD 监视器变脏、
发霉或损坏，所以请注意。
将本机拿到有温差的地方时，如果等
约 1 小时本机习惯了目的地的室温，
可以防止水汽凝结。 （温差大时，请
将本机放入塑料袋等中，去除袋中的
空气，然后将袋密封。）
发生了水汽凝结时，请取下电池和 /
或 AC 适配器，就那样放置本机约
1 小时。 本机习惯了周围的温度时，
雾化会自然消失。
∫ 关于安全性
请注意本机的失窃或丢失的可能性，
也请注意不要将本机丢下不管。 请注
意 : 对于由这些事件所造成的损害、
处理以及信息的丢失， Panasonic 公
司不承担任何责任。
∫ 关于激光束的注意事项
如果被激光束照射，镜头可能会受损
害。 在使用激光设备的环境下拍摄
时，请确保激光束不会照射到镜头。
∫ 关于镜头和取景器的注意事项
请勿将镜头或取景器对准太阳或强
光。否则，可能会导致本机发生故
障。
∫ 本机可以使用的记忆卡
SDHC 记忆卡和 SDXC 记忆卡
≥ 不带SDHC 标志的4 GB 以上的记忆
卡或不带 SDXC 标志的 48 GB 以
上记忆卡不符合 SD 记忆卡规格。
≥ 有关SD 卡的更多详情，请参阅第23
页。
∫ 就本使用说明书而言
≥ 电池组被称为 “ 电池 ”。
≥SDHC 记忆卡和 SDXC 记忆卡被统
称为 “SD 卡 ”。
≥ 可以用于录制模式的功能 :
可以用于回放模式的功能：
≥ 在[录制模式]设置为[MOV]或[MP4]
的情况下录制的场景 : “MOV/MP4
场景 ”。
≥ 在[录制模式]设置为[AVCHD]的情况
下录制的场景 :“AVCHD 场景 ”。
≥< > 符号指示可以使用菜单 [ 用户开
关 ] → [USER1] 至 [USER7] 设置的
USER 按钮的设置项名称。
≥ 参考页码用箭头表示，示例 : l 00
7
(SCH) DVQX1488
目录
安全注意事项 ..................................2
附件 ..............................................10
选购的附件 ...................................11
准备
可以用本机做什么 ........................12
向 SD 卡中录制 .......................12
连接外部设备 ..........................12
部件的识别和使用 ........................14
电源 ..............................................19
安装 / 取下电池 .......................19
给电池充电 .............................20
充电和录制时间 ......................21
SD 卡的准备 .................................23
本机可以使用的记忆卡 ...........23
插入 / 取出 SD 卡 ....................24
开启 / 关闭本机 .............................25
选择模式 .......................................25
使用 LCD 监视器 / 取景器 ............26
在 LCD 监视屏与取景器显示屏
之间切换 .................................26
如何使用触摸屏 ......................27
LCD 监视器调整 .....................28
取景器调整 .............................29
自拍 ........................................30
设置日期和时间 ............................31
使用菜单屏幕 ................................33
拍摄
拍摄之前 .......................................34
选择记录的媒体 ............................34
格式化媒体 .............................35
录制动态影像中 ............................36
拍摄静态图片 ................................38
智能自动模式 / 手动模式 ..............40
放大 / 缩小功能 .............................42
使用内置 LED 灯 ..........................43
手动拍摄 ...................................... 44
聚焦 ............................................. 45
一键 AF .................................. 46
瞬时 AF .................................. 47
聚焦辅助 ................................. 47
光圈 / 增益调整 ............................ 51
光圈调整 ................................. 51
增益调整 ................................. 52
白平衡 .......................................... 55
手动快门速度 ............................... 58
音频输入 ...................................... 60
调整音频输入电平 .................. 60
计数器显示 ................................... 62
设置时间码 ............................. 62
设置录制计数器 ...................... 63
USER 按钮 ................................... 64
设置 USER 按钮 ..................... 64
使用 USER 按钮 ..................... 64
USER 按钮的功能 .................. 66
使用操作图标 ............................... 81
切换画面指示 / 模式信息
显示 ........................................ 81
防抖功能 ................................. 82
彩条画面 ................................. 82
斑马纹 .................................... 83
JOG 拨盘的使用 .......................... 84
回放
动态影像 / 静态图片回放 .............. 87
使用操作图标回放动态影像 .... 91
实用功能 ...................................... 92
从动态影像中创建静态图片 .... 92
重复回放 ................................. 93
继续上一回放 ......................... 93
按日期回放场景或静态图片 .... 94
- 8 -
相关推荐
2023年江西萍乡中考道德与法治真题及答案.doc
2012年重庆南川中考生物真题及答案.doc
2013年江西师范大学地理学综合及文艺理论基础考研真题.doc
2020年四川甘孜小升初语文真题及答案I卷.doc
2020年注册岩土工程师专业基础考试真题及答案.doc
2023-2024学年福建省厦门市九年级上学期数学月考试题及答案.doc
2021-2022学年辽宁省沈阳市大东区九年级上学期语文期末试题及答案.doc
2022-2023学年北京东城区初三第一学期物理期末试卷及答案.doc
2018上半年江西教师资格初中地理学科知识与教学能力真题及答案.doc
2012年河北国家公务员申论考试真题及答案-省级.doc
2020-2021学年江苏省扬州市江都区邵樊片九年级上学期数学第一次质量检测试题及答案.doc
2022下半年黑龙江教师资格证中学综合素质真题及答案.doc
