    MSP-EXP430G2开发板 使用简单介绍

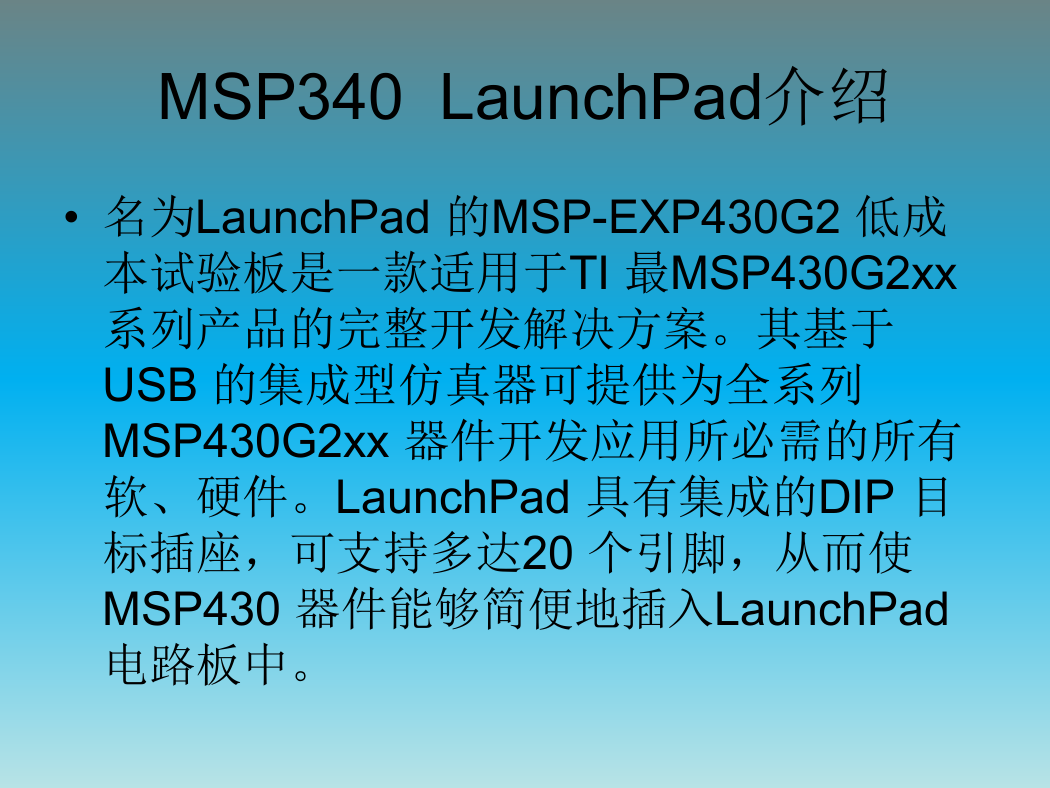

    MSP340 LaunchPad介绍 • 名为LaunchPad 的MSP-EXP430G2 低成 本试验板是一款适用于TI 最MSP430G2xx 系列产品的完整开发解决方案。其基于 USB 的集成型仿真器可提供为全系列 MSP430G2xx 器件开发应用所必需的所有 软、硬件。LaunchPad 具有集成的DIP 目 标插座，可支持多达20 个引脚，从而使 MSP430 器件能够简便地插入LaunchPad 电路板中。

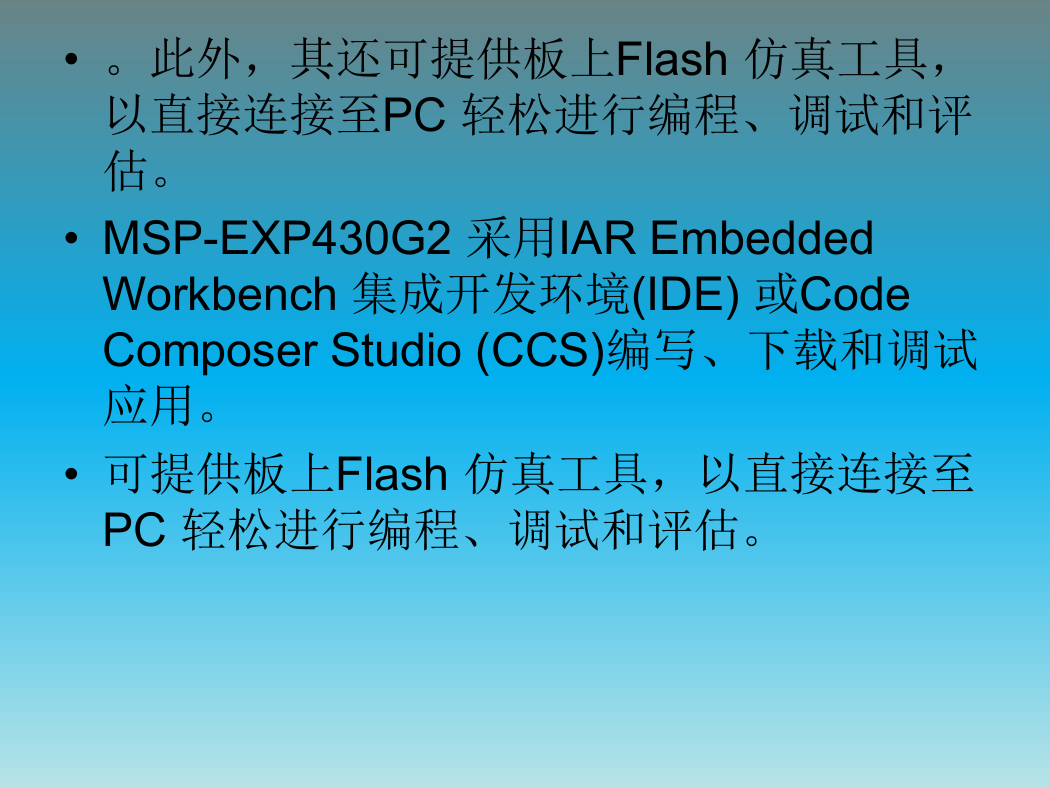

    • 。此外，其还可提供板上Flash 仿真工具， 以直接连接至PC 轻松进行编程、调试和评 估。 • MSP-EXP430G2 采用IAR Embedded Workbench 集成开发环境(IDE) 或Code Composer Studio (CCS)编写、下载和调试 应用。 • 可提供板上Flash 仿真工具，以直接连接至 PC 轻松进行编程、调试和评估。

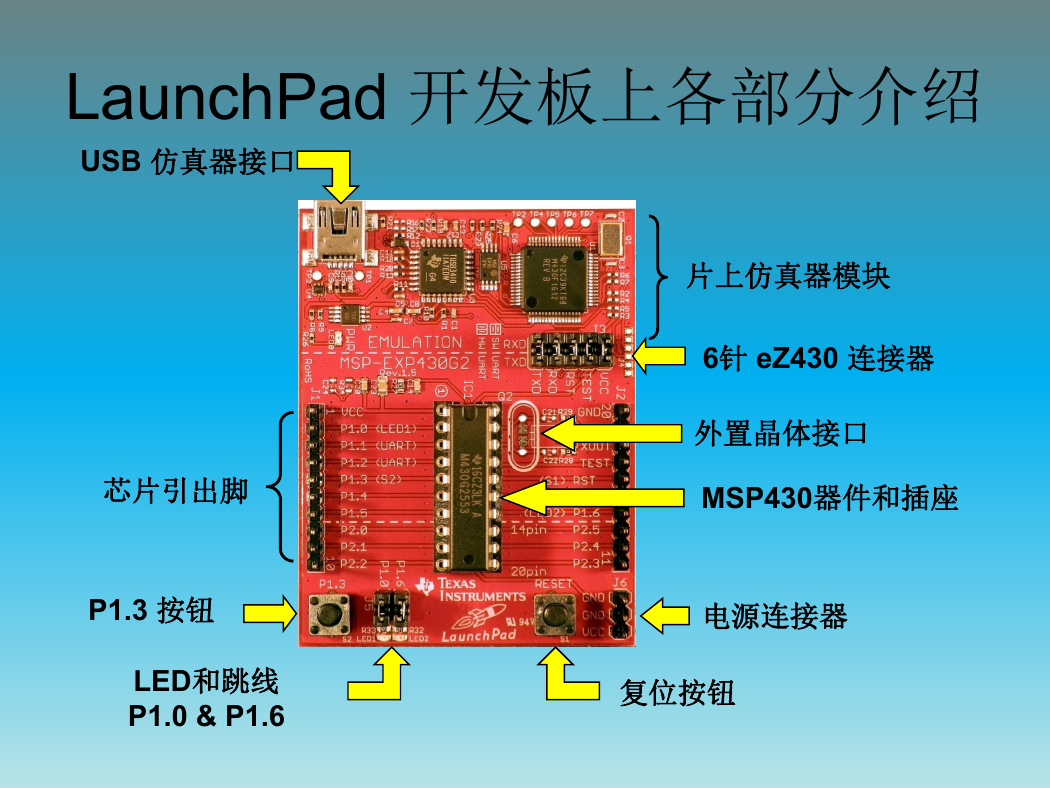

    LaunchPad 开发板上各部分介绍 USB 仿真器接口 片上仿真器模块 6针 eZ430 连接器 外置晶体接口 MSP430器件和插座 电源连接器 复位按钮 芯片引出脚 P1.3 按钮 LED和跳线 P1.0 & P1.6

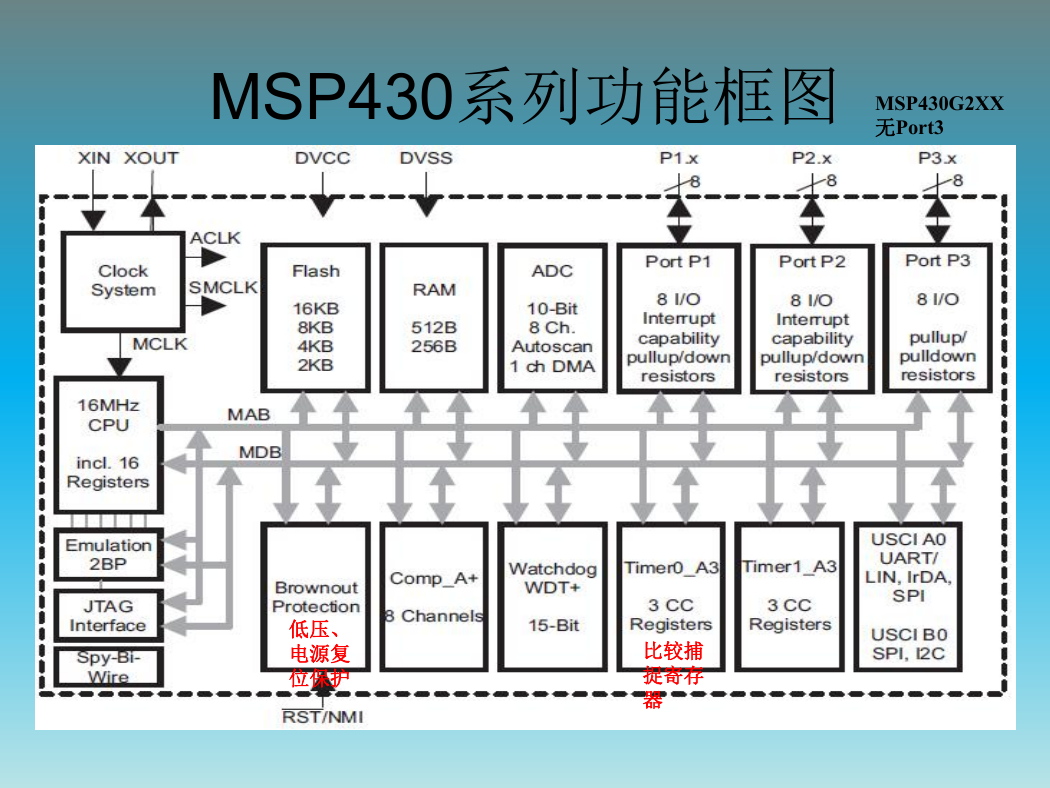

    MSP430系列功能框图 MSP430G2XX 无Port3 低压、 电源复 位保护 比较捕 捉寄存 器

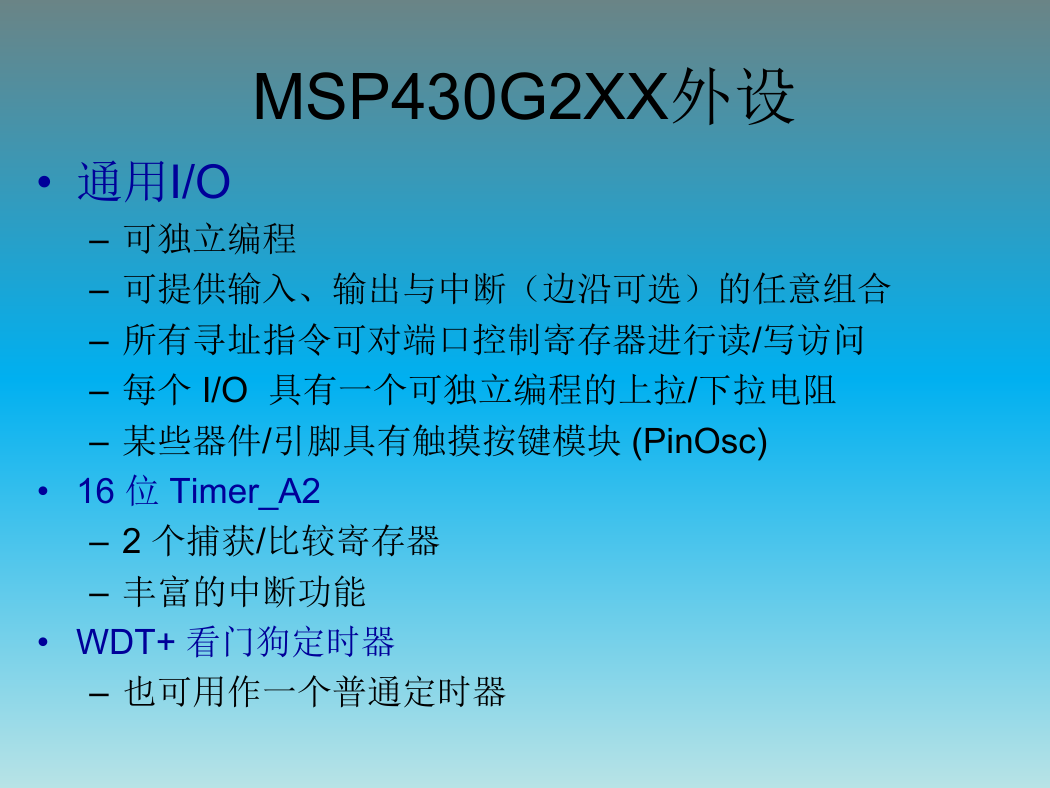

    MSP430G2XX外设 • 通用I/O – 可独立编程 – 可提供输入、输出与中断（边沿可选）的任意组合 – 所有寻址指令可对端口控制寄存器进行读/写访问 – 每个 I/O 具有一个可独立编程的上拉/下拉电阻 – 某些器件/引脚具有触摸按键模块 (PinOsc) • 16 位 Timer_A2 – 2 个捕获/比较寄存器 – 丰富的中断功能 • WDT+ 看门狗定时器 – 也可用作一个普通定时器

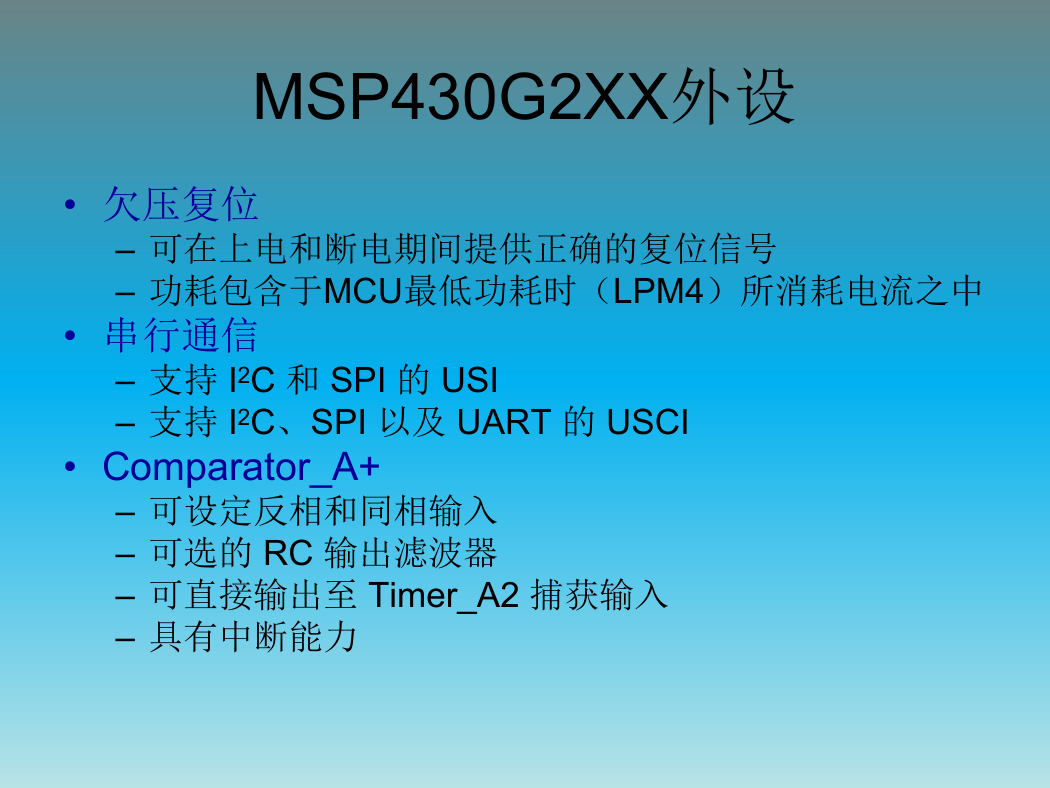

    MSP430G2XX外设 • 欠压复位 • 串行通信 – 可在上电和断电期间提供正确的复位信号 – 功耗包含于MCU最低功耗时（LPM4）所消耗电流之中 – 支持 I2C 和 SPI 的 USI – 支持 I2C、SPI 以及 UART 的 USCI • Comparator_A+ – 可设定反相和同相输入 – 可选的 RC 输出滤波器 – 可直接输出至 Timer_A2 捕获输入 – 具有中断能力

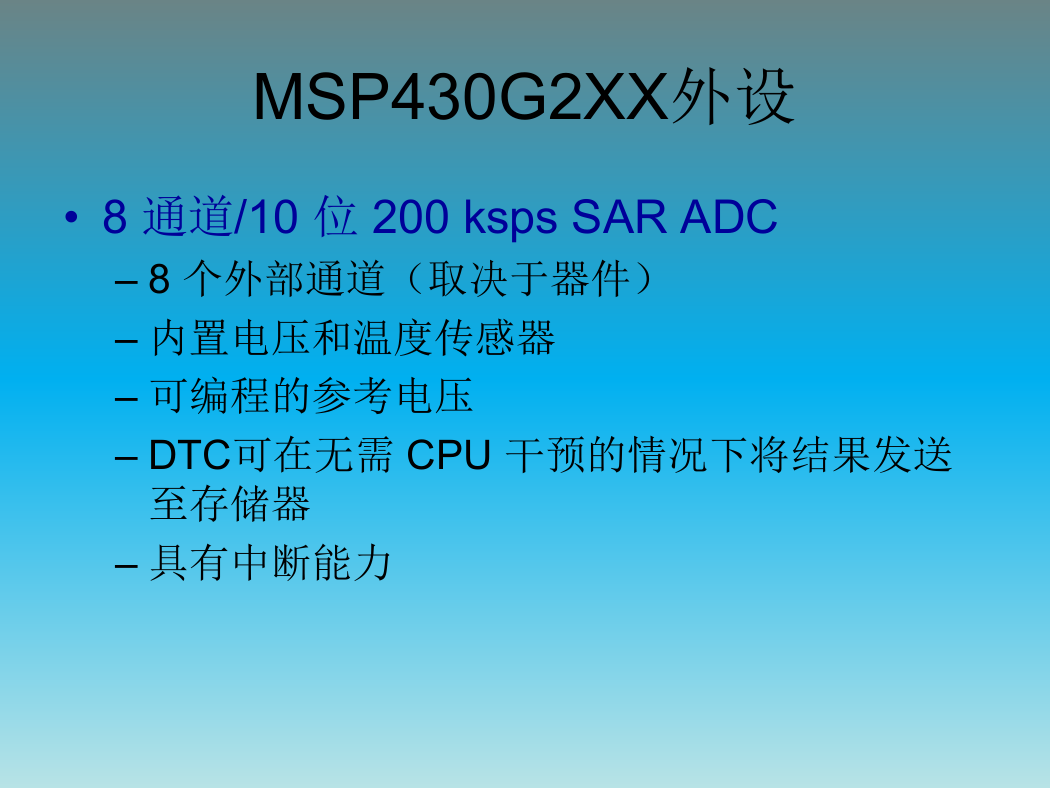

    MSP430G2XX外设 • 8 通道/10 位 200 ksps SAR ADC – 8 个外部通道（取决于器件） – 内置电压和温度传感器 – 可编程的参考电压 – DTC可在无需 CPU 干预的情况下将结果发送 至存储器 – 具有中断能力
