    DIV02 FULL.pdf

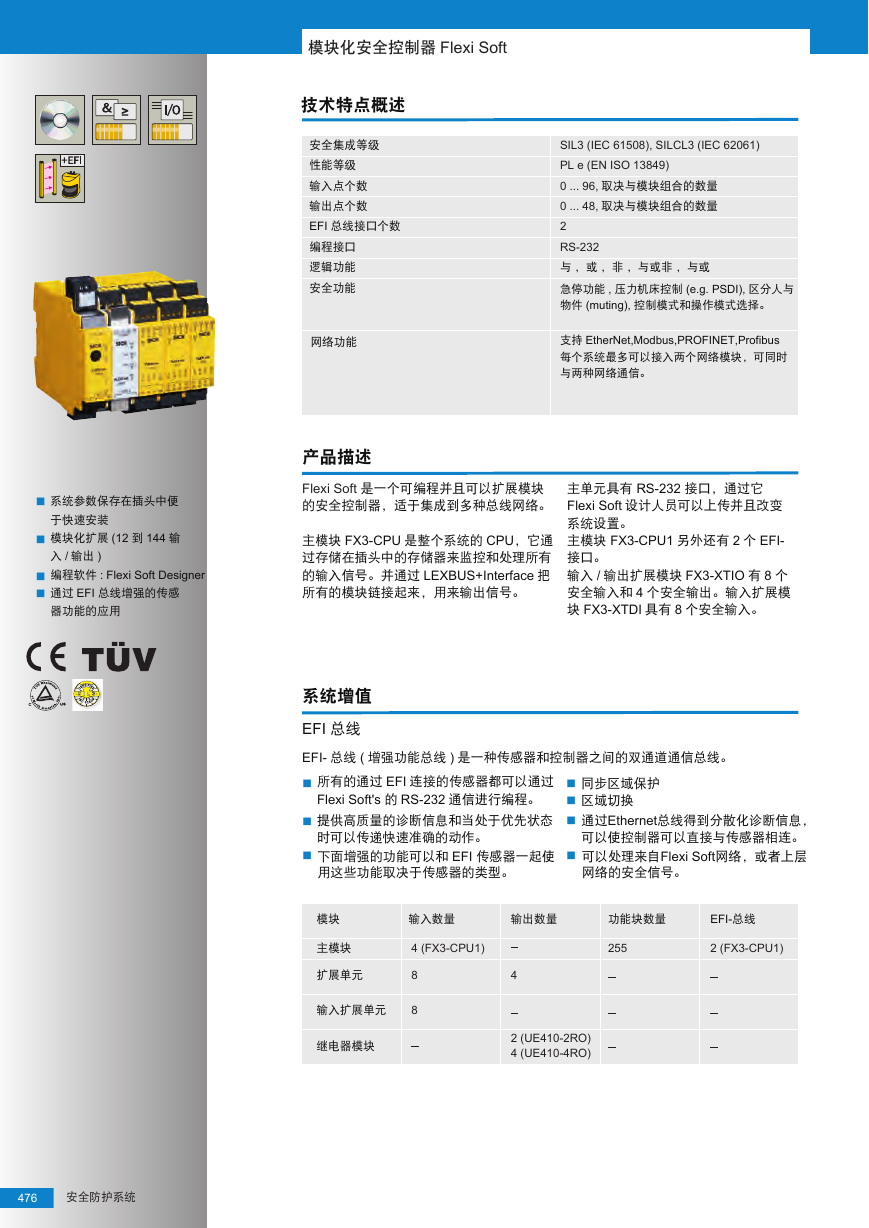

    模块化安全控制器 Flexi Soft 技术特点概述 安全集成等级 性能等级 输入点个数 输出点个数 EFI 总线接口个数 编程接口 逻辑功能 安全功能 网络功能 SIL3 (IEC 61508), SILCL3 (IEC 62061) PL e (EN ISO 13849) 0 ... 96, 取决与模块组合的数量 0 ... 48, 取决与模块组合的数量 2 RS-232 与 , 或 , 非 , 与或非 , 与或 急停功能 , 压力机床控制 (e.g. PSDI), 区分人与 物件 (muting), 控制模式和操作模式选择。 支持 EtherNet,Modbus,PROFINET,Profibus 每个系统最多可以接入两个网络模块，可同时 与两种网络通信。 产品描述 Flexi Soft 是一个可编程并且可以扩展模块 的安全控制器，适于集成到多种总线网络。 主模块 FX3-CPU 是整个系统的 CPU，它通 过存储在插头中的存储器来监控和处理所有 的输入信号。并通过 LEXBUS+Interface 把 所有的模块链接起来，用来输出信号。 主单元具有 RS-232 接口，通过它 Flexi Soft 设计人员可以上传并且改变 系统设置。 主模块 FX3-CPU1 另外还有 2 个 EFI- 接口。 输入 / 输出扩展模块 FX3-XTIO 有 8 个 安全输入和 4 个安全输出。输入扩展模 块 FX3-XTDI 具有 8 个安全输入。 ■ 系统参数保存在插头中便 ■ 于快速安装 模块化扩展 (12 到 144 输 入 / 输出 ) 编程软件 : Flexi Soft Designer 通过 EFI 总线增强的传感 器功能的应用 ■ ■ 系统增值 EFI 总线 EFI- 总线 ( 增强功能总线 ) 是一种传感器和控制器之间的双通道通信总线。 ■ 所有的通过 EFI 连接的传感器都可以通过 Flexi Soft's 的 RS-232 通信进行编程。 ■ 同步区域保护 ■ 区域切换 ■ 提供高质量的诊断信息和当处于优先状态 ■ ■ 时可以传递快速准确的动作。 下面增强的功能可以和 EFI 传感器一起使 用这些功能取决于传感器的类型。 ■ 通过Ethernet总线得到分散化诊断信息， 可以使控制器可以直接与传感器相连。 可以处理来自Flexi Soft网络，或者上层 网络的安全信号。 模块 主模块 扩展单元 输入扩展单元 继电器模块 输入数量 输出数量 功能块数量 EFI-总线 4 (FX3-CPU1) 255 2 (FX3-CPU1) 4 8 8 2 (UE410-2RO) 4 (UE410-4RO) 476 安全防护系统

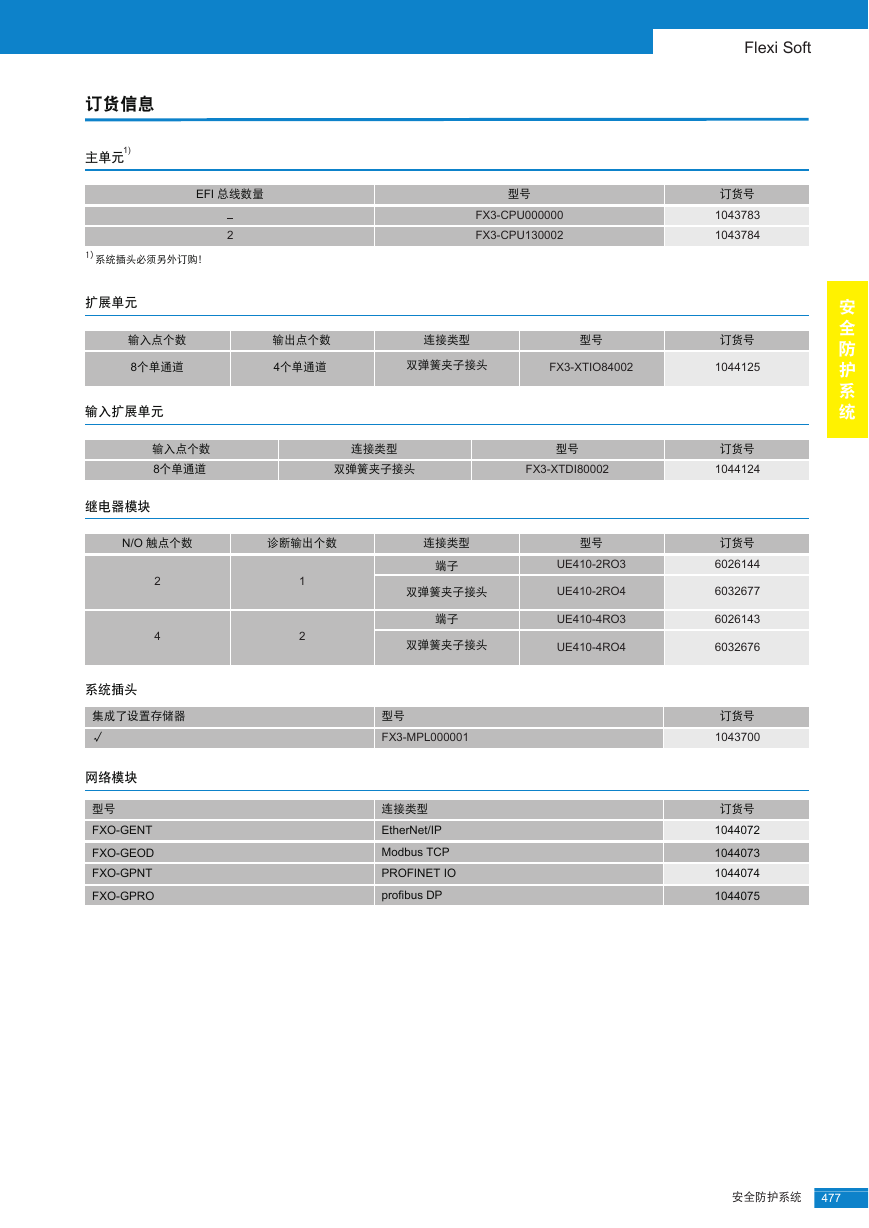

    订货信息 1) 主单元 EFI 总线数量 2 1) 系统插头必须另外订购! 扩展单元 型号 FX3-CPU000000 FX3-CPU130002 输入点个数 8个单通道 输出点个数 4个单通道 连接类型 型号 双弹簧夹子接头 FX3-XTIO84002 输入扩展单元 输入点个数 8个单通道 连接类型 双弹簧夹子接头 型号 FX3-XTDI80002 继电器模块 N/O 触点个数 诊断输出个数 2 4 1 2 连接类型 端子 双弹簧夹子接头 端子 双弹簧夹子接头 型号 UE410-2RO3 UE410-2RO4 UE410-4RO3 UE410-4RO4 系统插头 集成了设置存储器 √ 网络模块 型号 FXO-GENT FXO-GEOD FXO-GPNT FXO-GPRO 型号 FX3-MPL000001 连接类型 EtherNet/IP Modbus TCP PROFINET IO profibus DP 安 全 防 护 系 统 Flexi Soft 订货号 1043783 1043784 订货号 1044125 订货号 1044124 订货号 6026144 6032677 6026143 6032676 订货号 1043700 订货号 1044072 1044073 1044074 1044075 安全防护系统 477

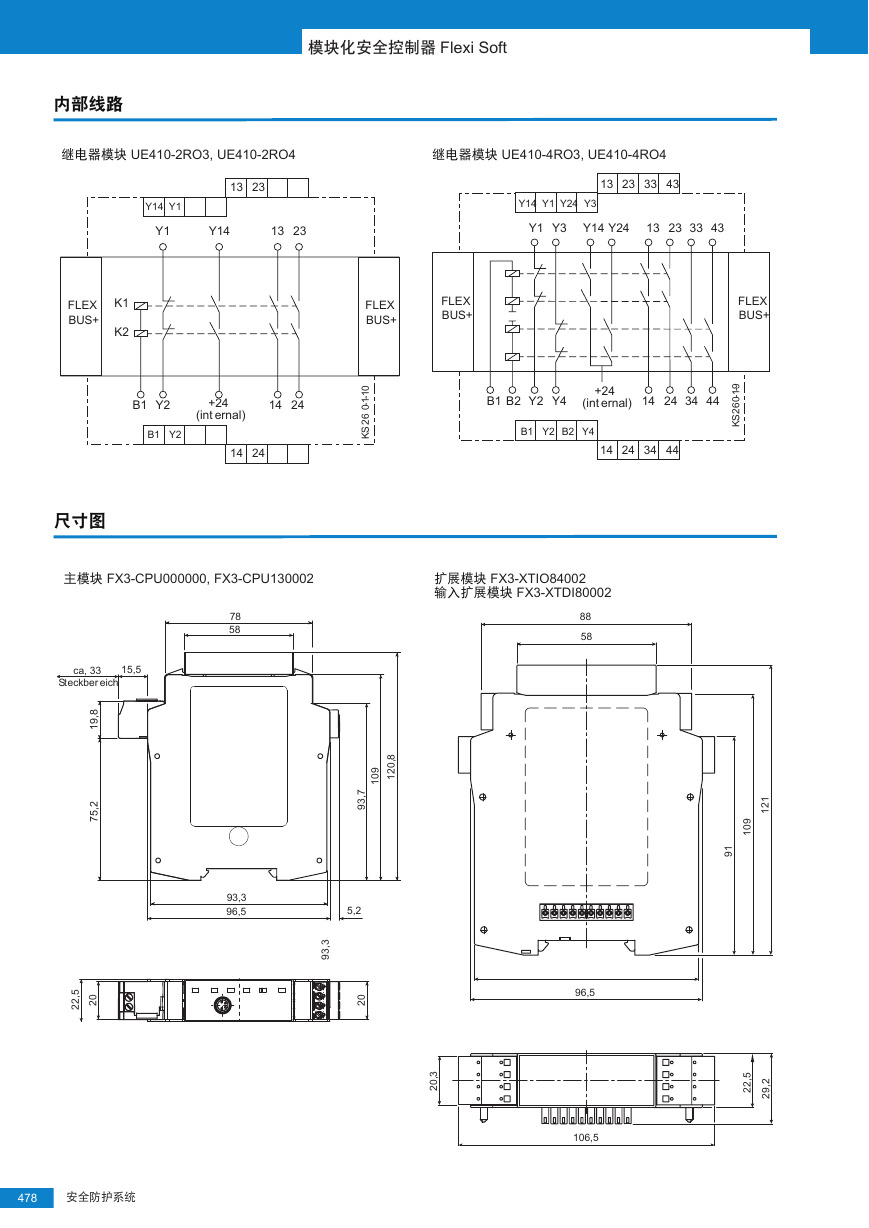

    模块化安全控制器 Flexi Soft 内部线路 继电器模块 UE410-2RO3, UE410-2RO4 继电器模块 UE410-4RO3, UE410-4RO4 13 23 Y14 Y1 Y1 Y14 13 23 13 23 33 43 Y14 Y1 Y24 Y3 Y1 Y3 Y14 Y24 13 23 33 43 FLEX BUS+ K1 K2 FLEX BUS+ FLEX BUS+ B1 Y2 B1 Y2 +24 (int ernal) 14 24 14 24 0 1 - 1 - 0 6 2 S K B1 B2 Y2 Y4 +24 (int ernal) 14 24 34 44 B1 Y2 B2 Y4 14 24 34 44 尺寸图 主模块 FX3-CPU000000, FX3-CPU130002 扩展模块 FX3-XTIO84002 输入扩展模块 FX3-XTDI80002 78 58 93,3 96,5 8 , 0 2 1 9 0 1 7 , 3 9 , 3 3 9 5,2 0 2 , 3 0 2 ca, 33 Steckber eich 15,5 , 8 9 1 , 2 5 7 , 5 2 2 0 2 478 安全防护系统 88 58 96,5 106,5 FLEX BUS+ 9 - 1 - 0 6 2 S K 1 2 1 9 0 1 1 9 , 5 2 2 , 2 9 2

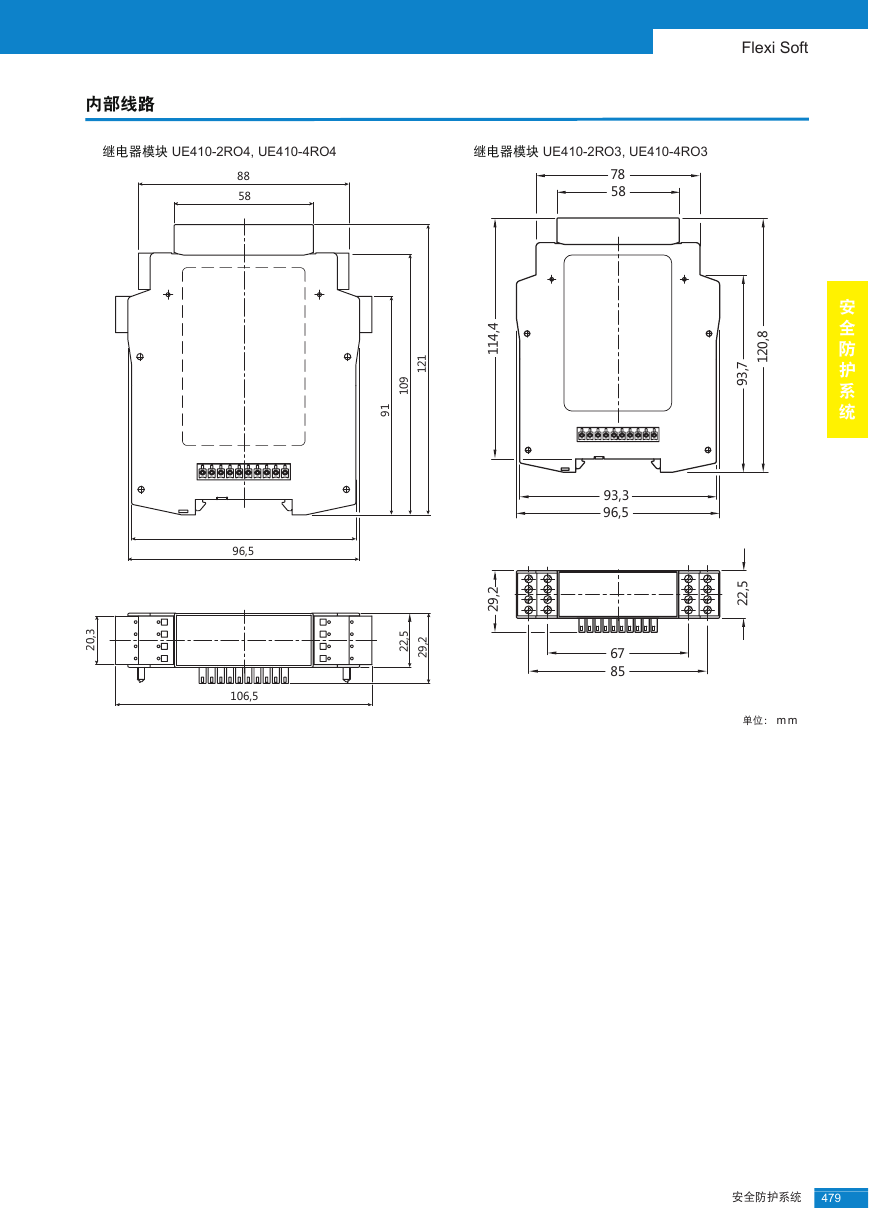

    内部线路 继电器模块 UE410-2RO4, UE410-4RO4 继电器模块 UE410-2RO3, UE410-4RO3 88 58 96,5 106,5 78 58 93,3 96,5 67 85 , 4 4 1 1 , 2 9 2 1 2 1 9 0 1 1 9 , 5 2 2 , 2 9 2 , 3 0 2 安 全 防 护 系 统 Flexi Soft , 8 0 2 1 , 7 3 9 , 5 2 2 单位： m m 安全防护系统 479

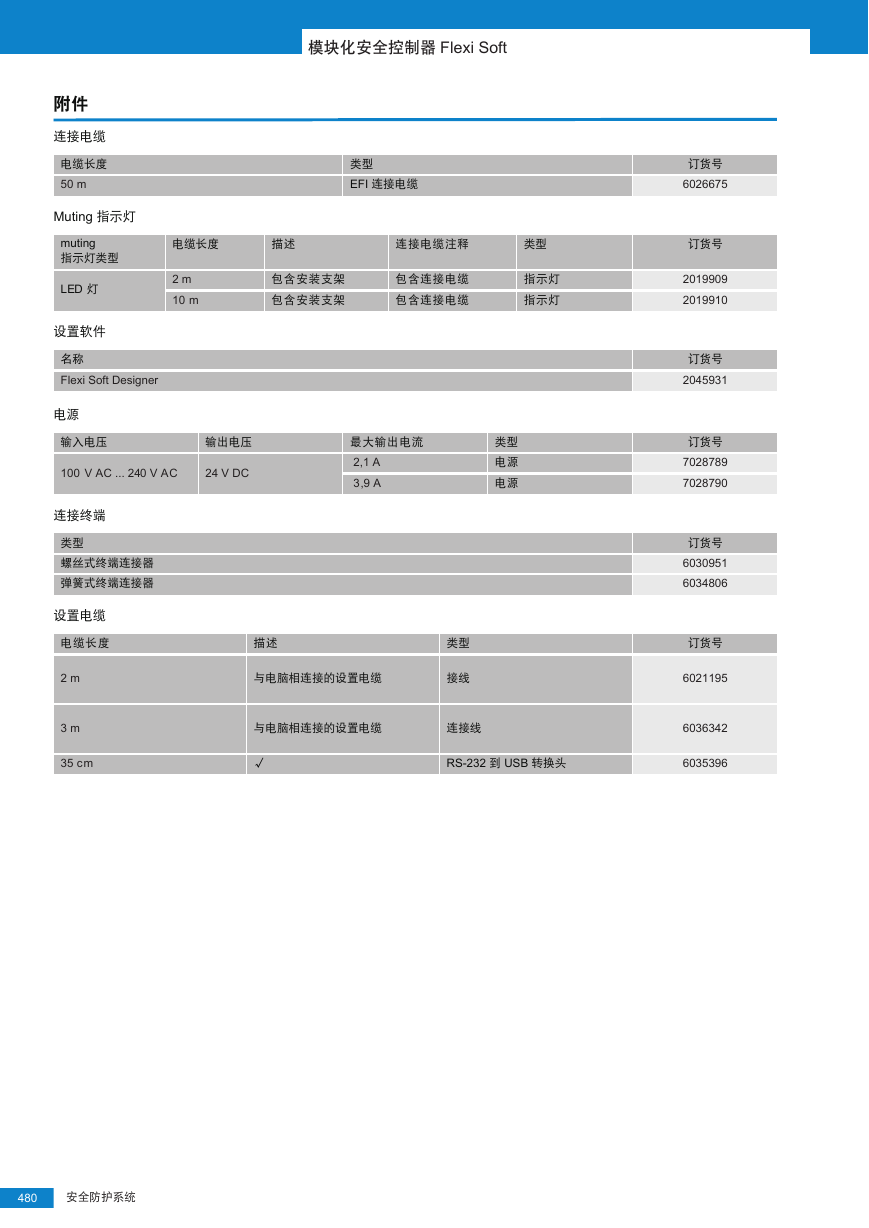

    模块化安全控制器 Flexi Soft 类型 EFI 连接电缆 电缆长度 描述 连接电缆注释 类型 2 m 10 m 包含安装支架 包含连接电缆 包含安装支架 包含连接电缆 指示灯 指示灯 附件 连接电缆 电缆长度 50 m Muting 指示灯 muting 指示灯类型 LED 灯 设置软件 名称 Flexi Soft Designer 电源 输入电压 输出电压 100 V AC ... 240 V AC 24 V DC 最大输出电流 2,1 A 3,9 A 类型 电源 电源 连接终端 类型 螺丝式终端连接器 弹簧式终端连接器 设置电缆 电缆长度 2 m 3 m 35 cm 描述 与电脑相连接的设置电缆 类型 接线 与电脑相连接的设置电缆 连接线 √ RS-232 到 USB 转换头 订货号 6026675 订货号 2019909 2019910 订货号 2045931 订货号 7028789 7028790 订货号 6030951 6034806 订货号 6021195 6036342 6035396 480 安全防护系统
    481
