第 1 章熟悉方正超线方正超线是北大方正电子有限公司推出的面向防伪版面设计的平面设计软件。在了解方正超线之前，首先让我们对防伪知识和技术有一个简单的了解。防伪知识技术简介防伪是现实生活中一个重要内容，纸币、证券、股票、证书、商标等都需要防伪设计。当然防伪技术也多种多样。常见的有如下几种：纸张防伪：如防伪纸张、水印纸、安全线、红蓝纤维丝或彩点等；印刷技术防伪：平凸合印与多工序合印、多色串印、凹印技术、激光全息虹膜印刷、手工雕刻版压印、特种光泽印刷等；防伪油墨：紫外荧光油墨、日光激发变色防伪油墨、热敏防伪油墨(亦称热致变色防伪油墨)、反应变色油墨、磁性油墨、生化反应油墨、液晶油墨、印刷专用油墨、激光全息标识结合荧光加密防伪油墨、除涂改油墨等；条形码防伪技术：隐形条码（有覆盖式隐式条码、光化学处理的隐形条码、隐形油墨印刷的隐形条码），金属条码等；激光全息图象防伪技术；电码防伪标识及电话识别系统；安全底纹防伪。方正超线的防伪特点

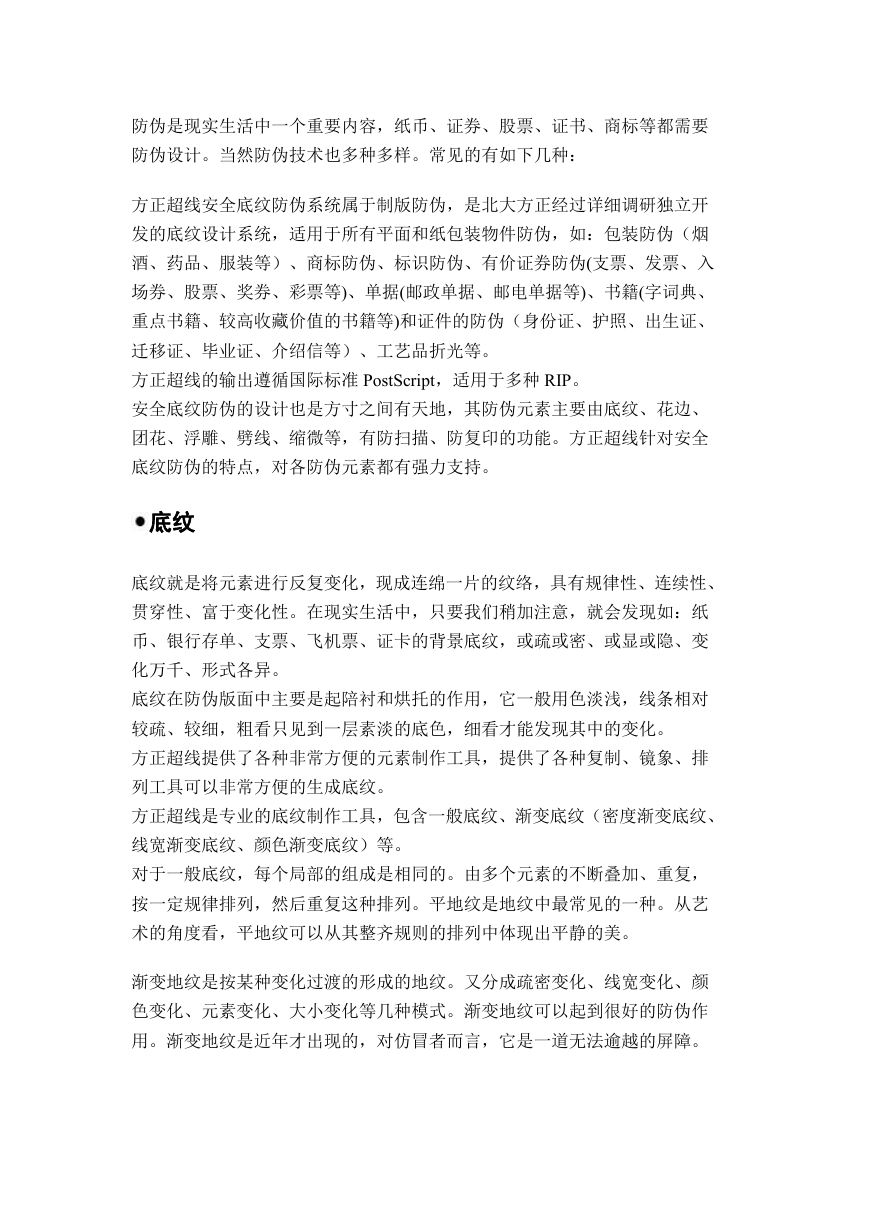

防伪是现实生活中一个重要内容，纸币、证券、股票、证书、商标等都需要防伪设计。当然防伪技术也多种多样。常见的有如下几种：方正超线安全底纹防伪系统属于制版防伪，是北大方正经过详细调研独立开发的底纹设计系统，适用于所有平面和纸包装物件防伪，如：包装防伪（烟酒、药品、服装等）、商标防伪、标识防伪、有价证券防伪(支票、发票、入场券、股票、奖券、彩票等)、单据(邮政单据、邮电单据等)、书籍(字词典、重点书籍、较高收藏价值的书籍等)和证件的防伪（身份证、护照、出生证、迁移证、毕业证、介绍信等）、工艺品折光等。方正超线的输出遵循国际标准 PostScript，适用于多种 RIP。安全底纹防伪的设计也是方寸之间有天地，其防伪元素主要由底纹、花边、团花、浮雕、劈线、缩微等，有防扫描、防复印的功能。方正超线针对安全底纹防伪的特点，对各防伪元素都有强力支持。底纹底纹就是将元素进行反复变化，现成连绵一片的纹络，具有规律性、连续性、贯穿性、富于变化性。在现实生活中，只要我们稍加注意，就会发现如：纸币、银行存单、支票、飞机票、证卡的背景底纹，或疏或密、或显或隐、变化万千、形式各异。底纹在防伪版面中主要是起陪衬和烘托的作用，它一般用色淡浅，线条相对较疏、较细，粗看只见到一层素淡的底色，细看才能发现其中的变化。方正超线提供了各种非常方便的元素制作工具，提供了各种复制、镜象、排列工具可以非常方便的生成底纹。方正超线是专业的底纹制作工具，包含一般底纹、渐变底纹（密度渐变底纹、线宽渐变底纹、颜色渐变底纹）等。对于一般底纹，每个局部的组成是相同的。由多个元素的不断叠加、重复，按一定规律排列，然后重复这种排列。平地纹是地纹中最常见的一种。从艺术的角度看，平地纹可以从其整齐规则的排列中体现出平静的美。渐变地纹是按某种变化过渡的形成的地纹。又分成疏密变化、线宽变化、颜色变化、元素变化、大小变化等几种模式。渐变地纹可以起到很好的防伪作用。渐变地纹是近年才出现的，对仿冒者而言，它是一道无法逾越的屏障。

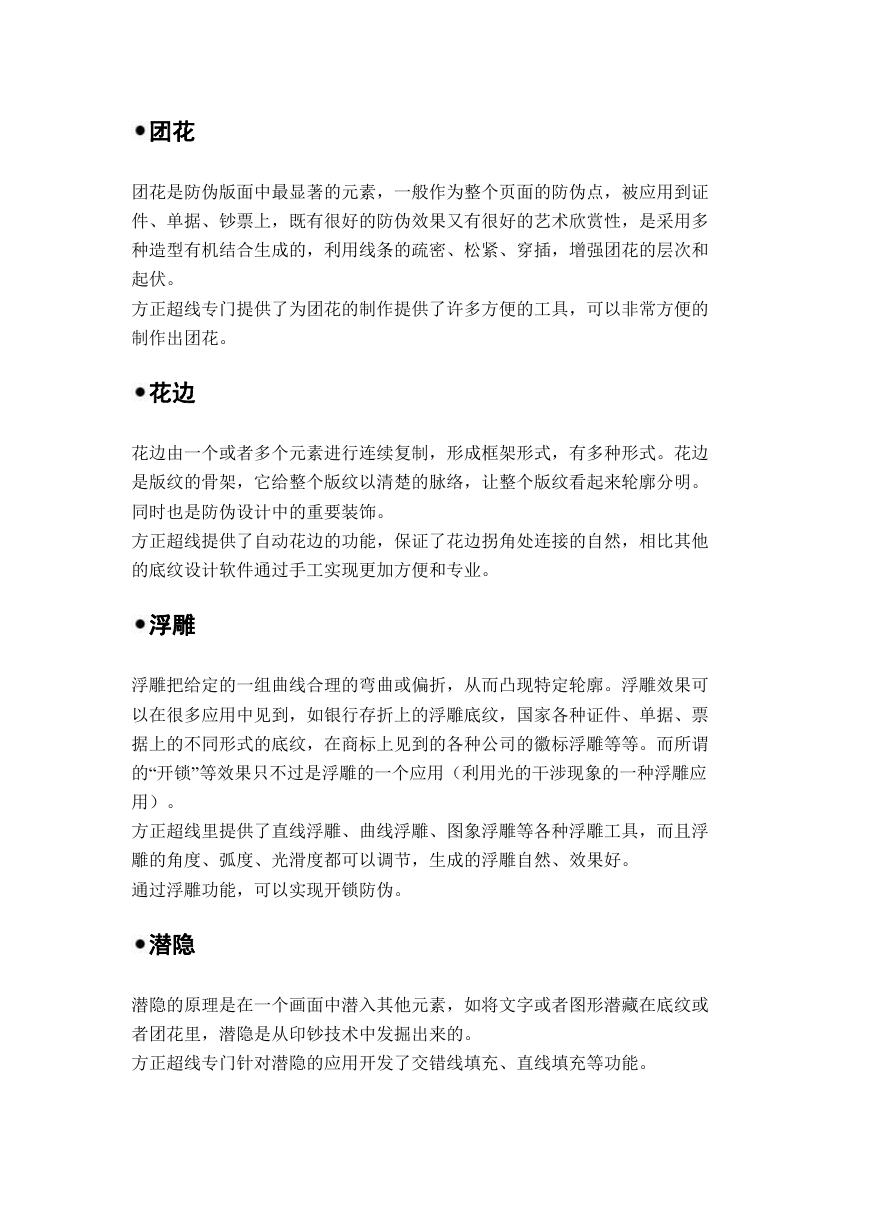

团花团花是防伪版面中最显著的元素，一般作为整个页面的防伪点，被应用到证件、单据、钞票上，既有很好的防伪效果又有很好的艺术欣赏性，是采用多种造型有机结合生成的，利用线条的疏密、松紧、穿插，增强团花的层次和起伏。方正超线专门提供了为团花的制作提供了许多方便的工具，可以非常方便的制作出团花。花边花边由一个或者多个元素进行连续复制，形成框架形式，有多种形式。花边是版纹的骨架，它给整个版纹以清楚的脉络，让整个版纹看起来轮廓分明。同时也是防伪设计中的重要装饰。方正超线提供了自动花边的功能，保证了花边拐角处连接的自然，相比其他的底纹设计软件通过手工实现更加方便和专业。浮雕浮雕把给定的一组曲线合理的弯曲或偏折，从而凸现特定轮廓。浮雕效果可以在很多应用中见到，如银行存折上的浮雕底纹，国家各种证件、单据、票据上的不同形式的底纹，在商标上见到的各种公司的徽标浮雕等等。而所谓的“开锁”等效果只不过是浮雕的一个应用（利用光的干涉现象的一种浮雕应用）。方正超线里提供了直线浮雕、曲线浮雕、图象浮雕等各种浮雕工具，而且浮雕的角度、弧度、光滑度都可以调节，生成的浮雕自然、效果好。通过浮雕功能，可以实现开锁防伪。潜隐潜隐的原理是在一个画面中潜入其他元素，如将文字或者图形潜藏在底纹或者团花里，潜隐是从印钞技术中发掘出来的。方正超线专门针对潜隐的应用开发了交错线填充、直线填充等功能。

缩微缩微的一般应用是以“字”代“线”，比如在线的某一段由文字代替，这种文字一般是汉字字高 0.3mm 以内、英文字高 0.2mm 以内。缩微一般应用在证件、证卡的防伪设计上。方正超线对于文字的缩微和沿线排版可以支持很小的文字。用户在设计时，只需考虑后端印刷和照排的精度。折光折光分为图形折光和图象折光两种，由于在印刷过程中常采用压纹的技术实现，所以有人也叫“压纹”。折光是根据线条由于不同的走向、粗细、间距，利用光的反射原理形成各种中心发散式、旋转式、流动式的效果。图形折光一般应用在烟盒、酒盒、药盒、卡片、上，图象折光一般应用在工艺品金属画制作方面。方正超线除了提供其它软件提供的折光工具外，还单独开发了专门的图形折光模块，大大提高了折光的制版效率和质量。图形滤波和鱼眼变换图形滤波和鱼眼变换将图象处理中的一些功能应用到了图形处理上，主要用于那些防伪设计专家进行各种个性化设计。方正超线提供独特的图形滤波和鱼眼变换功能，能够创造出各种不可思意的效果，常用于底纹制作。条码功能方正超线专门提供条码自动生成功能，方便包装制作中条码的生成。日历功能方正超线专门提供日历自动生成功能，能够很方便地制作出完整的年历。

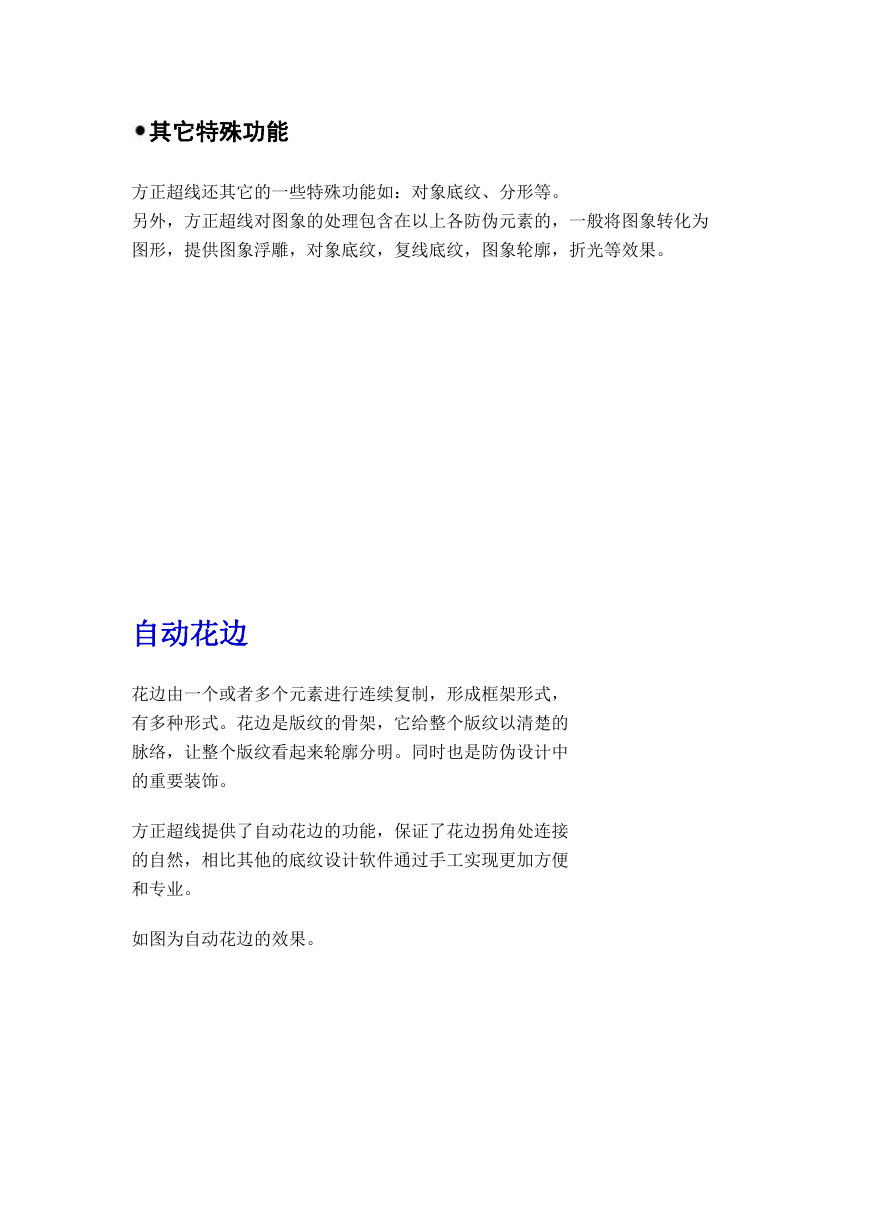

其它特殊功能方正超线还其它的一些特殊功能如：对象底纹、分形等。另外，方正超线对图象的处理包含在以上各防伪元素的，一般将图象转化为图形，提供图象浮雕，对象底纹，复线底纹，图象轮廓，折光等效果。自动花边花边由一个或者多个元素进行连续复制，形成框架形式，有多种形式。花边是版纹的骨架，它给整个版纹以清楚的脉络，让整个版纹看起来轮廓分明。同时也是防伪设计中的重要装饰。方正超线提供了自动花边的功能，保证了花边拐角处连接的自然，相比其他的底纹设计软件通过手工实现更加方便和专业。如图为自动花边的效果。

自动花边的实现方法如下： (1)选中作为花边单元的对象（一个或多个，其中至少有一个包含开放子路径的图形对象）； (2)选中菜单“效果→ 自动花边…”，弹出 “自动花边”对话框； (3)在对话框中设置花边选项：宽度：指生成的花边对象的宽度。高度：指生成的花边对象的高度。 (4)单击“确定”按钮，则花边生成。在花边的拐角处，方正超线会做特别处理，使花边单元之间的连接自然而又平滑。注：作为花边单元的对象可为：单个图形对象、多个对象、成组对象。若选中多个对象，其中必须有开放子路径的图形对象，而且其中的文字

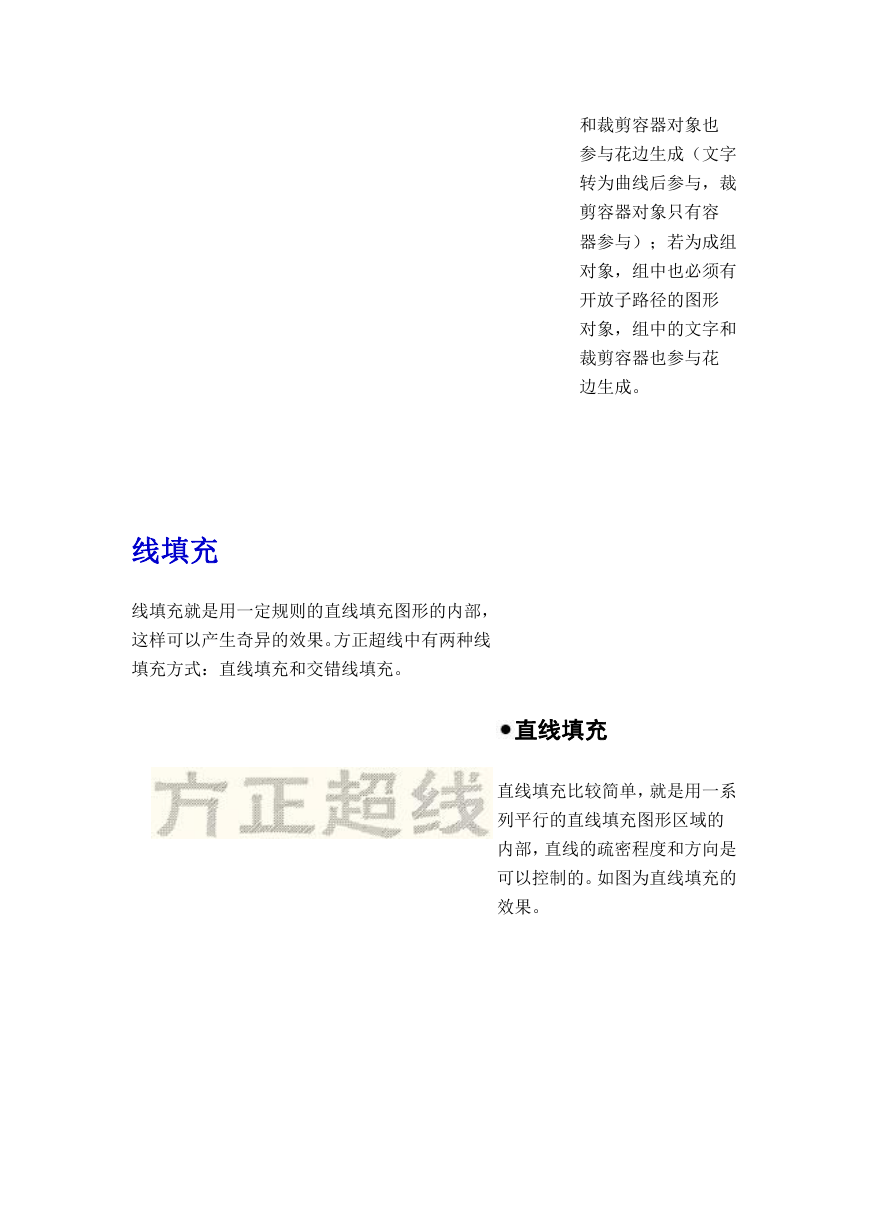

和裁剪容器对象也参与花边生成（文字转为曲线后参与，裁剪容器对象只有容器参与）；若为成组对象，组中也必须有开放子路径的图形对象，组中的文字和裁剪容器也参与花边生成。线填充线填充就是用一定规则的直线填充图形的内部，这样可以产生奇异的效果。方正超线中有两种线填充方式：直线填充和交错线填充。直线填充直线填充比较简单，就是用一系列平行的直线填充图形区域的内部，直线的疏密程度和方向是可以控制的。如图为直线填充的效果。

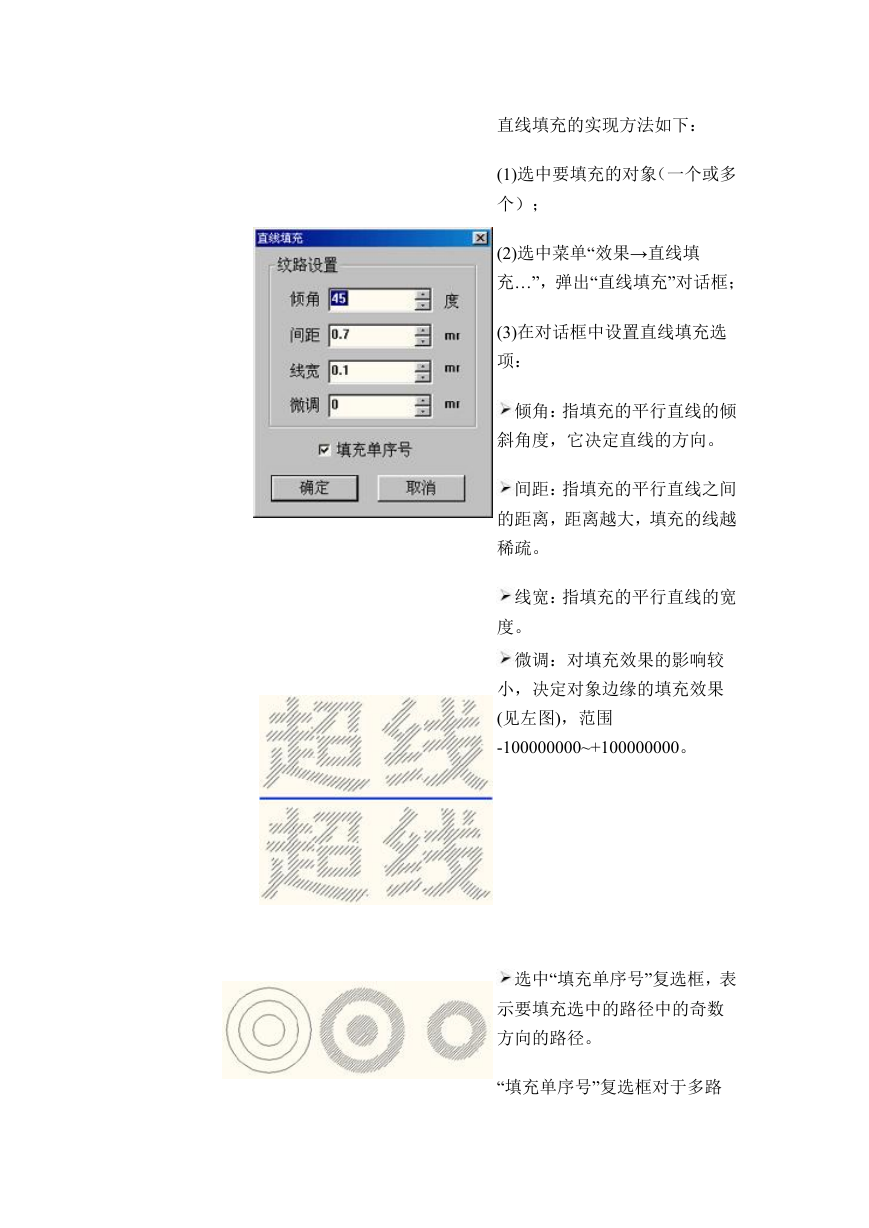

直线填充的实现方法如下： (1)选中要填充的对象（一个或多个）； (2)选中菜单“效果→直线填充…”，弹出“直线填充”对话框； (3)在对话框中设置直线填充选项：倾角：指填充的平行直线的倾斜角度，它决定直线的方向。间距：指填充的平行直线之间的距离，距离越大，填充的线越稀疏。线宽：指填充的平行直线的宽度。微调：对填充效果的影响较小，决定对象边缘的填充效果 (见左图)，范围 -100000000~+100000000。选中“填充单序号”复选框，表示要填充选中的路径中的奇数方向的路径。 “填充单序号”复选框对于多路
