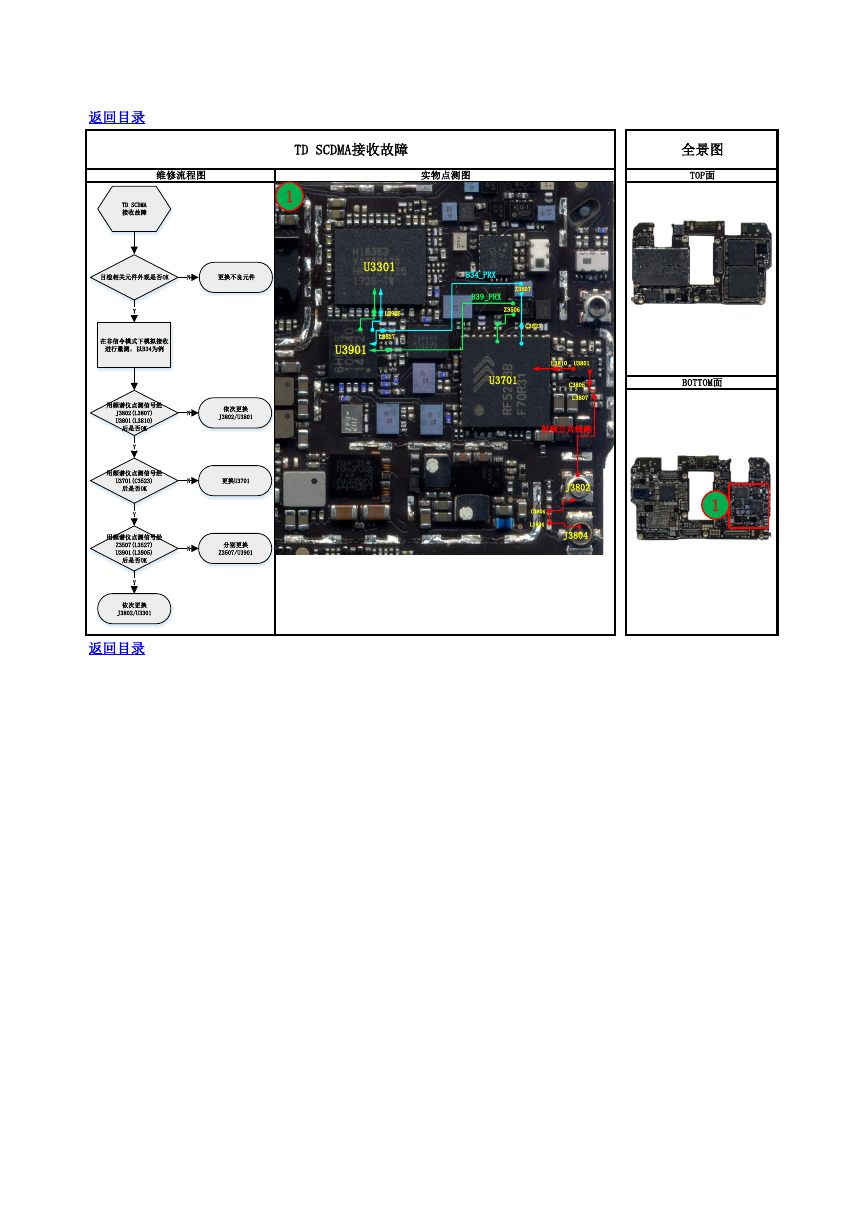

返回目录 TD SCDMA接收故障 维修流程图 实物点测图 1 U3301 L3905 L3527 U3901 B34_PRX B39_PRX Z3507 Z3506 C3523 U3701 L3810 U3801 C3805 L3807 射频公共线路 J3802 J3804 C3804 L3824 全景图 TOP面 BOTTOM面 1 返回目录 TD SCDMA 接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B34为例用频谱仪点测信号经J3802(L3807)U3801(L3810)后是否OKYY依次更换J3802/U3801N用频谱仪点测信号经U3701(C3523)后是否OKY更换U3701N用频谱仪点测信号经Z3507(L3527)U3901(L3905)后是否OK分别更换Z3507/U3901N依次更换J3802/U3301Y
