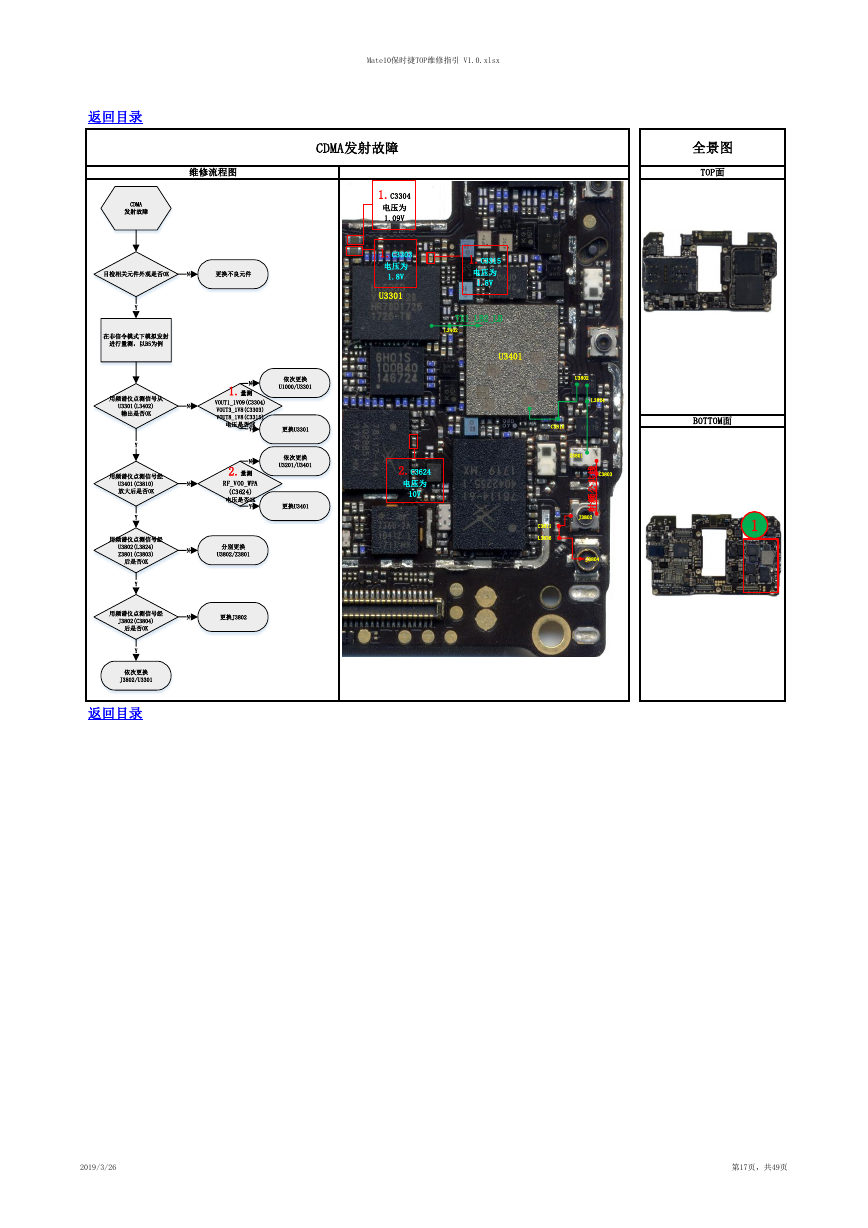

Mate10保时捷TOP维修指引 V1.0.xlsx 返回目录 CDMA发射故障 维修流程图 全景图 TOP面 1.C3315 电压为 1.8V TX1_LB2_LB L3402 U3401 1.C3304 电压为 1.09V 1.C3303 电压为 1.8V U3301 2.C3624 电压为 10V U3802 L3824 C3810 BOTTOM面 C3803 Z3801 线 共 公 频 射 J3802 J3804 C3811 L3836 1 返回目录 2019/3/26 第17页，共49页 CDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B5为例用频谱仪点测信号从U3301(L3402)输出是否OK依次更换U1000/U3301用频谱仪点测信号经U3401(C3810)放大后是否OKNYYNY更换U3301分别更换U3802/Z3801依次更换U3201/U3401NNY2.量测RF_VO0_WPA (C3624)电压是否OK更换U3401NY用频谱仪点测信号经U3802(L3824)Z3801(C3803)后是否OKN用频谱仪点测信号经J3802(C3804)后是否OK更换J3802YNY依次更换J3802/U33011.量测VOUT1_1V09(C3304)VOUT3_1V8(C3303)VOUT8_1V8(C3315)电压是否OK
