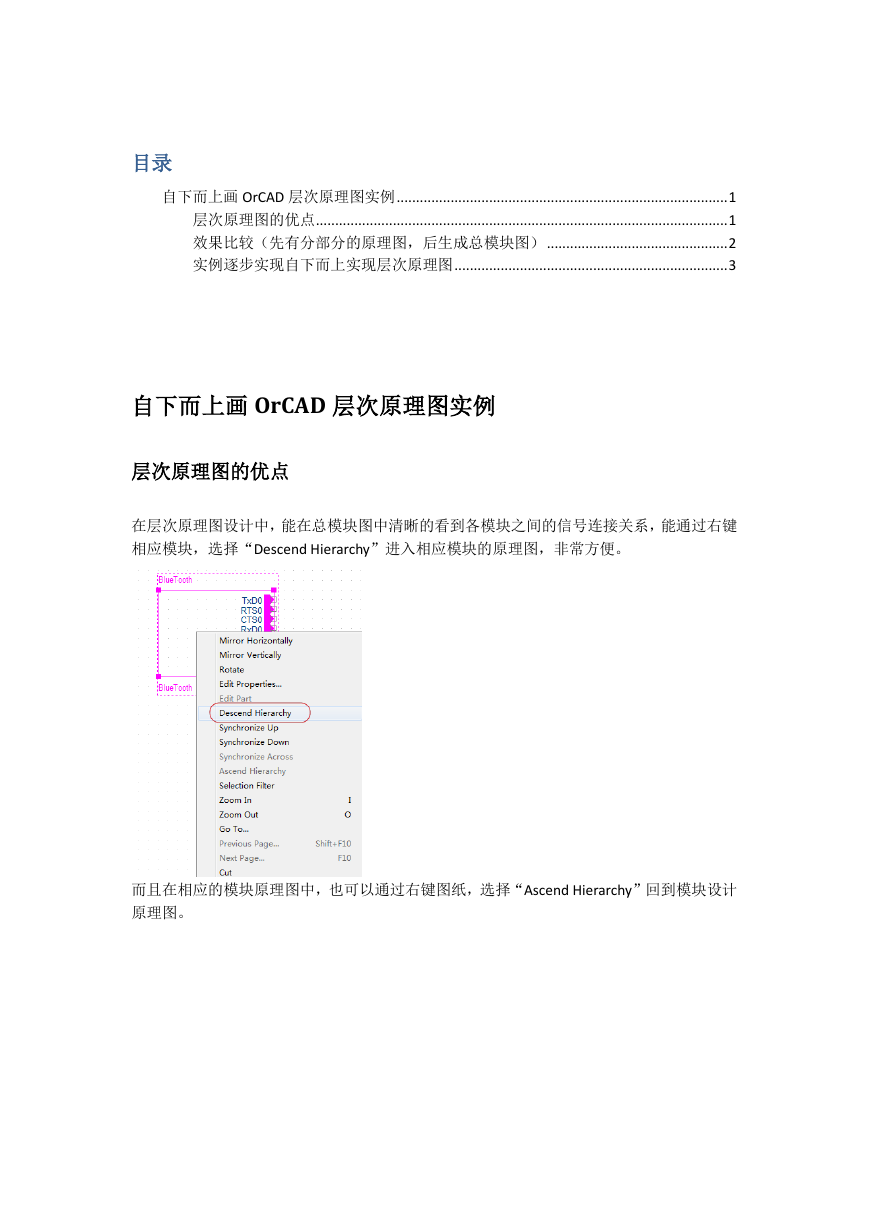

目录 自下而上画 OrCAD 层次原理图实例 ...................................................................................... 1 层次原理图的优点 ........................................................................................................... 1 效果比较（先有分部分的原理图，后生成总模块图） ............................................... 2 实例逐步实现自下而上实现层次原理图 ....................................................................... 3 自下而上画 OrCAD 层次原理图实例 层次原理图的优点 在层次原理图设计中，能在总模块图中清晰的看到各模块之间的信号连接关系，能通过右键 相应模块，选择“Descend Hierarchy”进入相应模块的原理图，非常方便。 而且在相应的模块原理图中，也可以通过右键图纸，选择“Ascend Hierarchy”回到模块设计 原理图。 

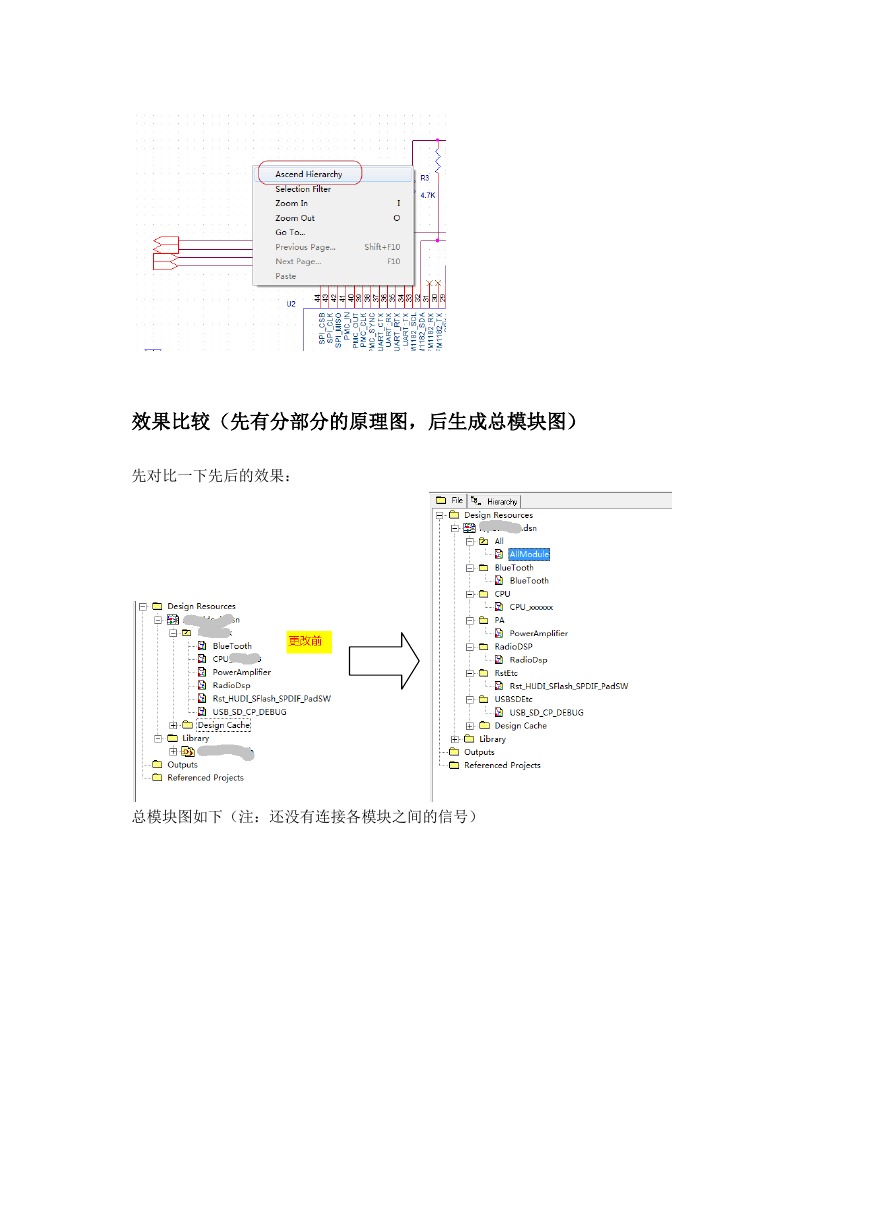

效果比较（先有分部分的原理图，后生成总模块图） 先对比一下先后的效果： 总模块图如下（注：还没有连接各模块之间的信号） 

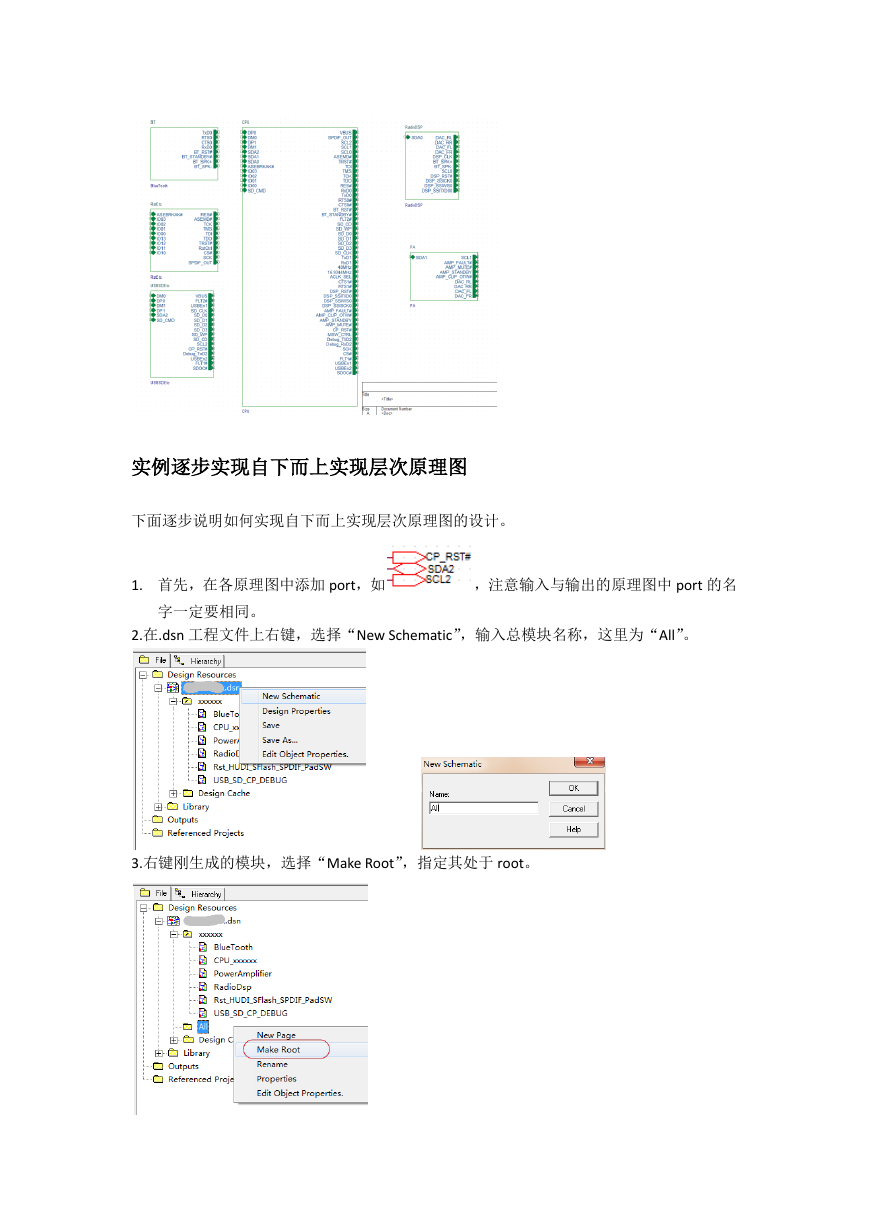

实例逐步实现自下而上实现层次原理图 下面逐步说明如何实现自下而上实现层次原理图的设计。 1. 首先，在各原理图中添加 port，如 ，注意输入与输出的原理图中 port 的名 字一定要相同。 2.在.dsn 工程文件上右键，选择“New Schematic”，输入总模块名称，这里为“All”。 3.右键刚生成的模块，选择“Make Root”，指定其处于 root。 

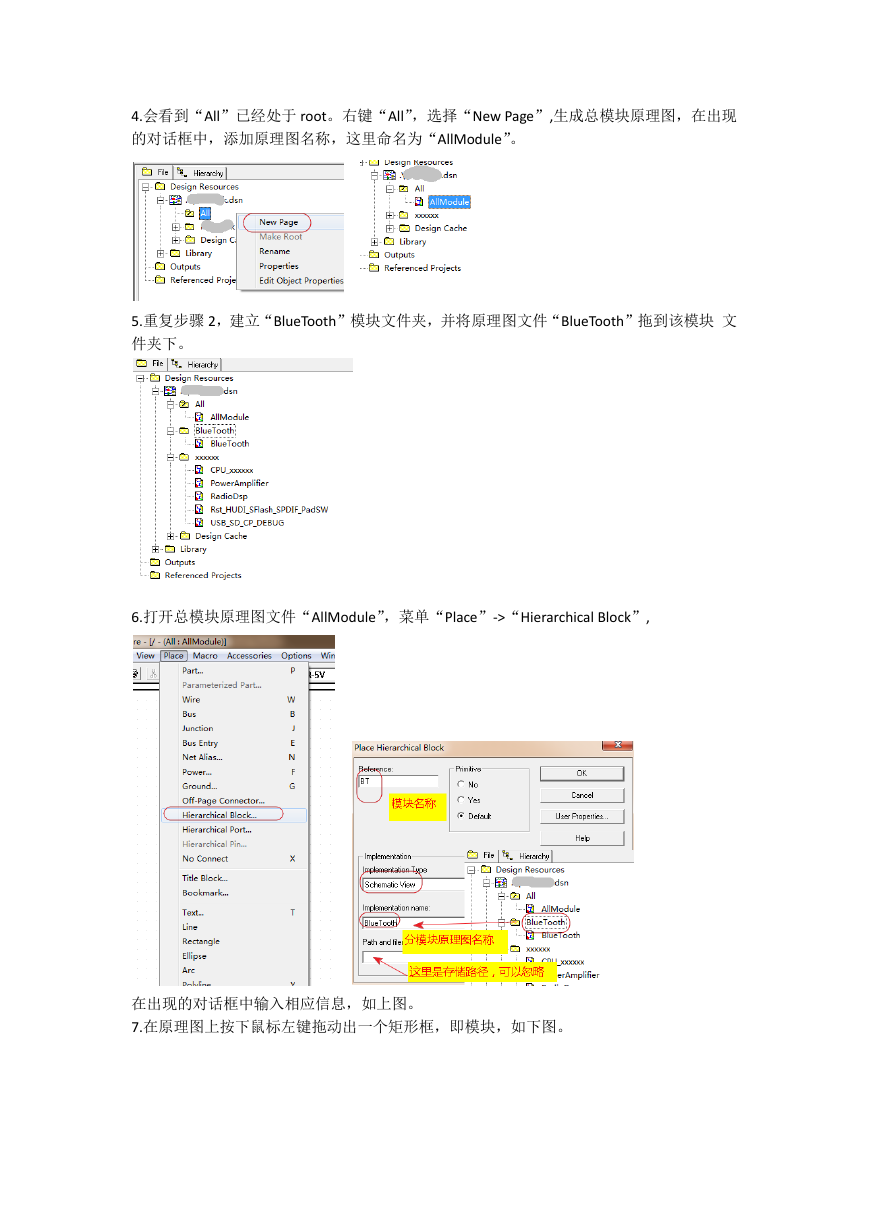

4.会看到“All”已经处于 root。右键“All”，选择“New Page”,生成总模块原理图，在出现 的对话框中，添加原理图名称，这里命名为“AllModule”。 5.重复步骤 2，建立“BlueTooth”模块文件夹，并将原理图文件“BlueTooth”拖到该模块 文 件夹下。 6.打开总模块原理图文件“AllModule”，菜单“Place”->“Hierarchical Block”, 在出现的对话框中输入相应信息，如上图。 7.在原理图上按下鼠标左键拖动出一个矩形框，即模块，如下图。 

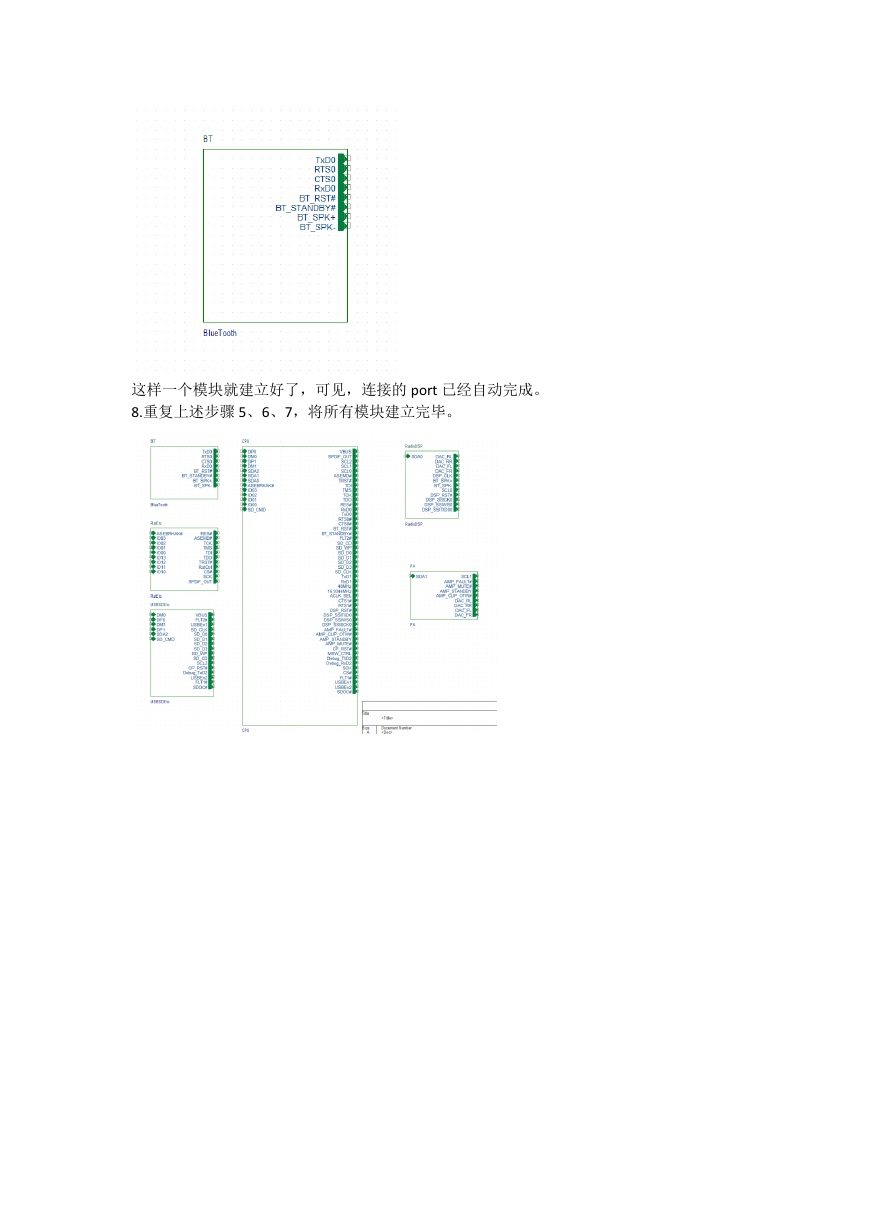

这样一个模块就建立好了，可见，连接的 port 已经自动完成。 8.重复上述步骤 5、6、7，将所有模块建立完毕。
