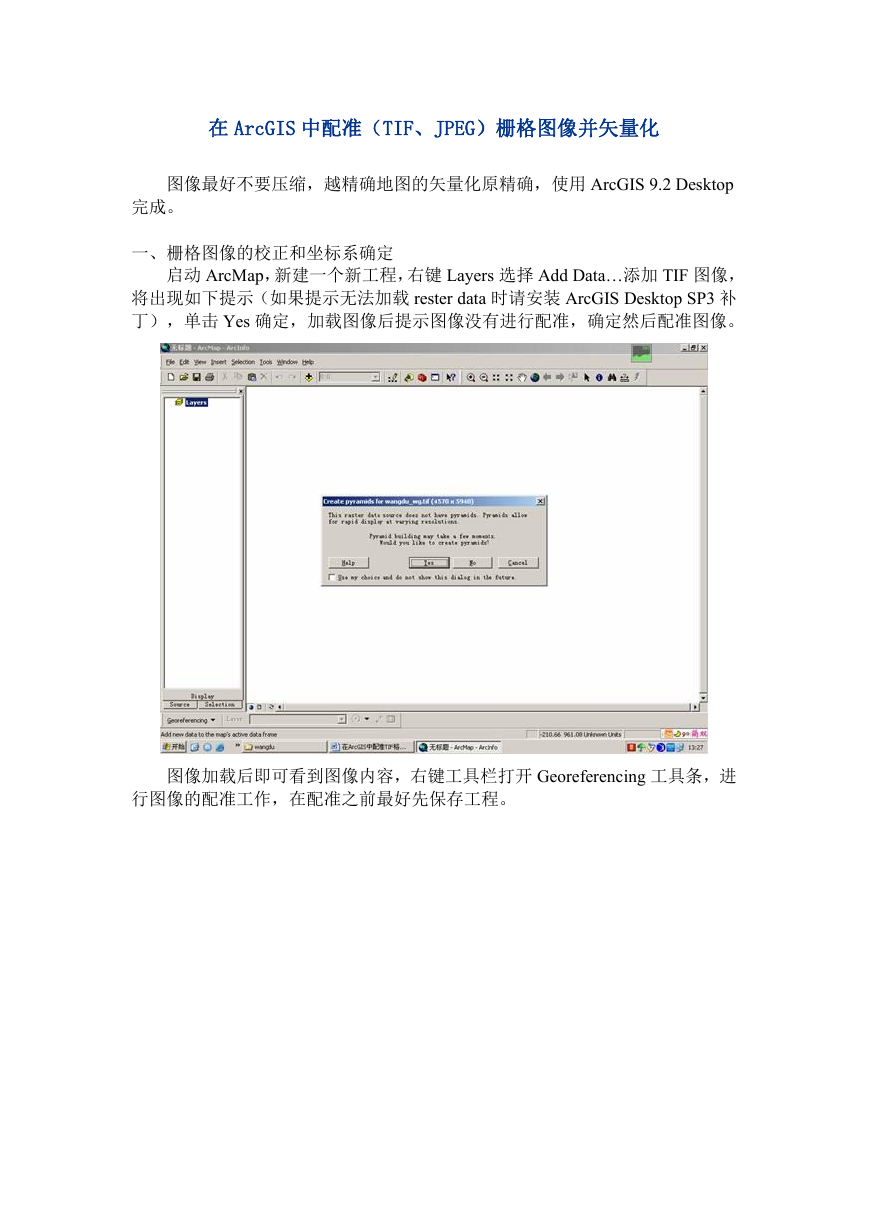

在 ArcGIS 中配准（TIF、JPEG）栅格图像并矢量化图像最好不要压缩，越精确地图的矢量化原精确，使用 ArcGIS 9.2 Desktop 完成。一、栅格图像的校正和坐标系确定启动 ArcMap，新建一个新工程，右键 Layers 选择 Add Data…添加 TIF 图像，将出现如下提示（如果提示无法加载 rester data 时请安装 ArcGIS Desktop SP3 补丁），单击 Yes 确定，加载图像后提示图像没有进行配准，确定然后配准图像。图像加载后即可看到图像内容，右键工具栏打开 Georeferencing 工具条，进行图像的配准工作，在配准之前最好先保存工程。

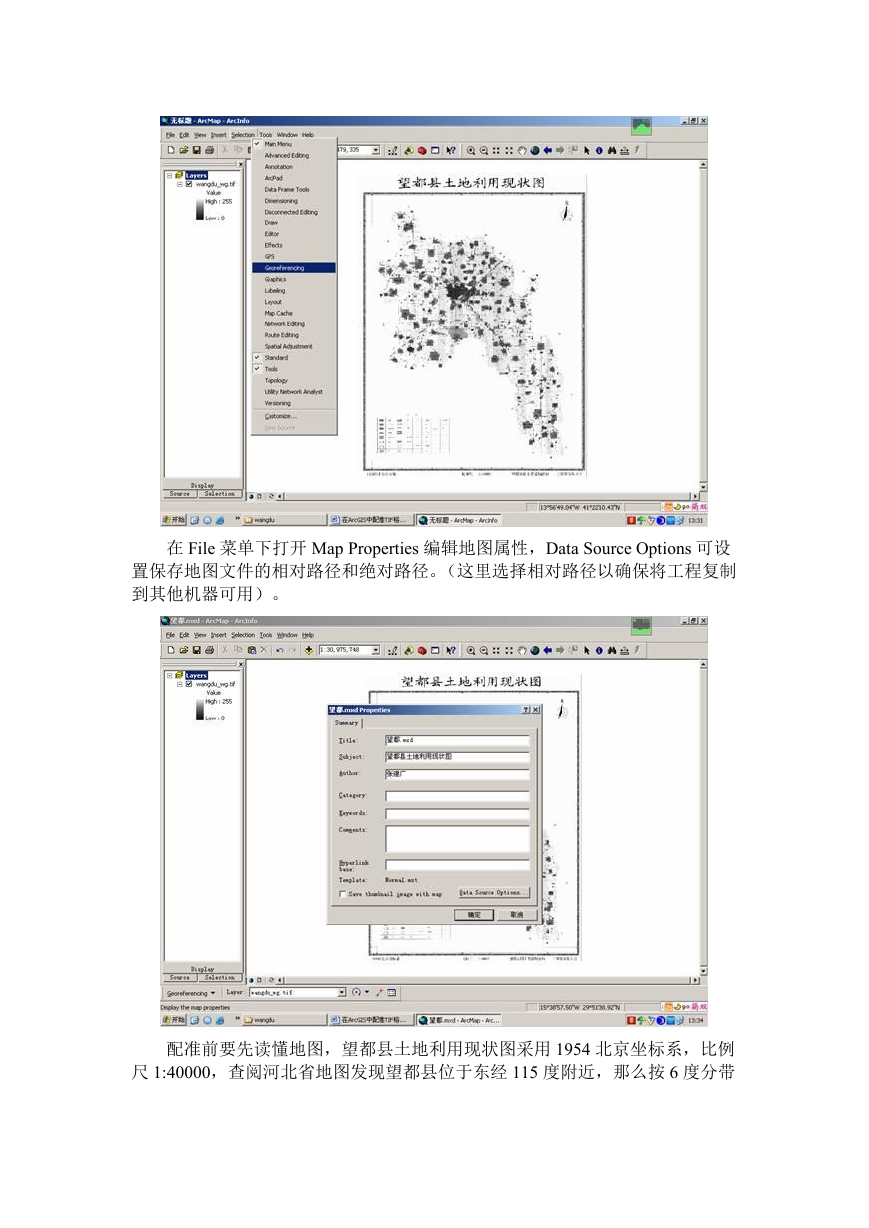

在 File 菜单下打开 Map Properties 编辑地图属性，Data Source Options 可设置保存地图文件的相对路径和绝对路径。（这里选择相对路径以确保将工程复制到其他机器可用）。配准前要先读懂地图，望都县土地利用现状图采用 1954 北京坐标系，比例尺 1:40000，查阅河北省地图发现望都县位于东经 115 度附近，那么按 6 度分带

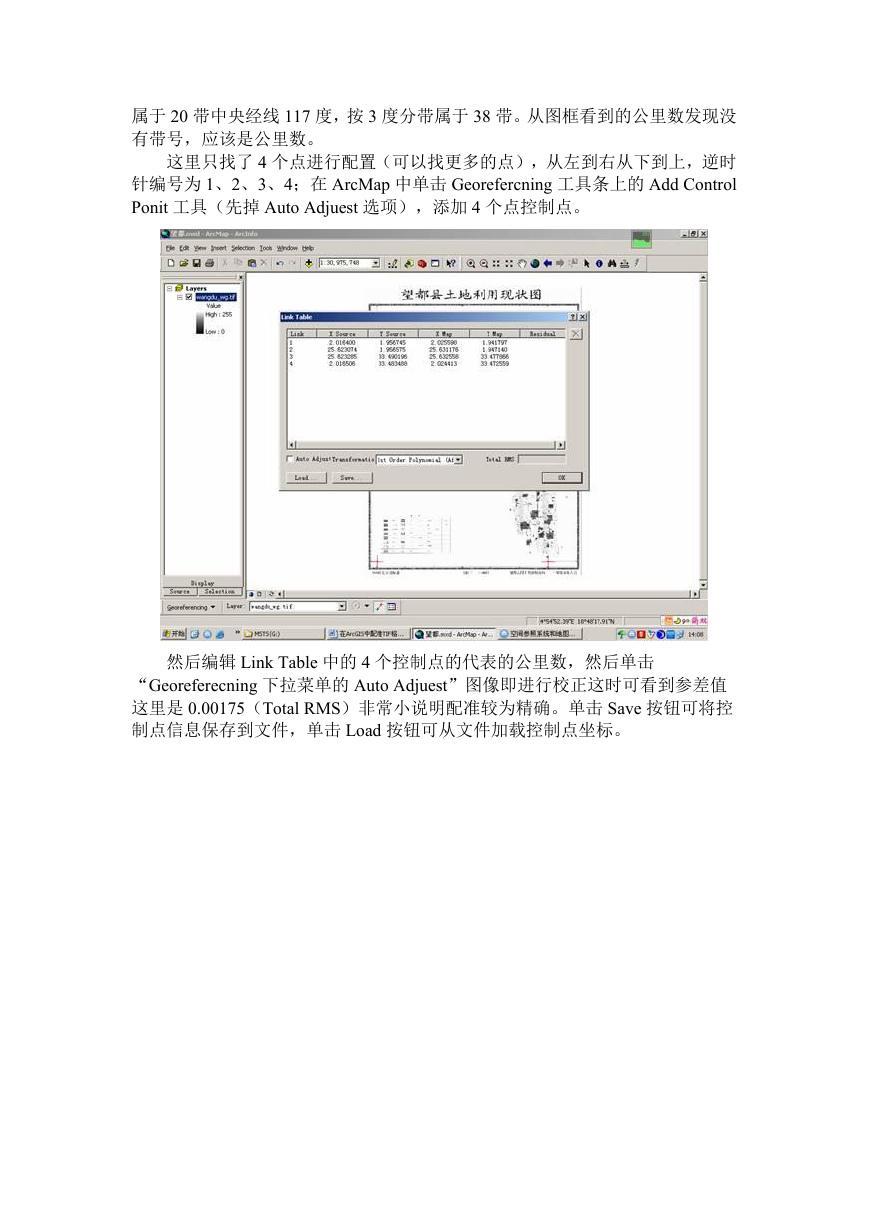

属于 20 带中央经线 117 度，按 3 度分带属于 38 带。从图框看到的公里数发现没有带号，应该是公里数。这里只找了 4 个点进行配置（可以找更多的点），从左到右从下到上，逆时针编号为 1、2、3、4；在 ArcMap 中单击 Georefercning 工具条上的 Add Control Ponit 工具（先掉 Auto Adjuest 选项），添加 4 个点控制点。然后编辑 Link Table 中的 4 个控制点的代表的公里数，然后单击 “Georeferecning 下拉菜单的 Auto Adjuest”图像即进行校正这时可看到参差值这里是 0.00175（Total RMS）非常小说明配准较为精确。单击 Save 按钮可将控制点信息保存到文件，单击 Load 按钮可从文件加载控制点坐标。

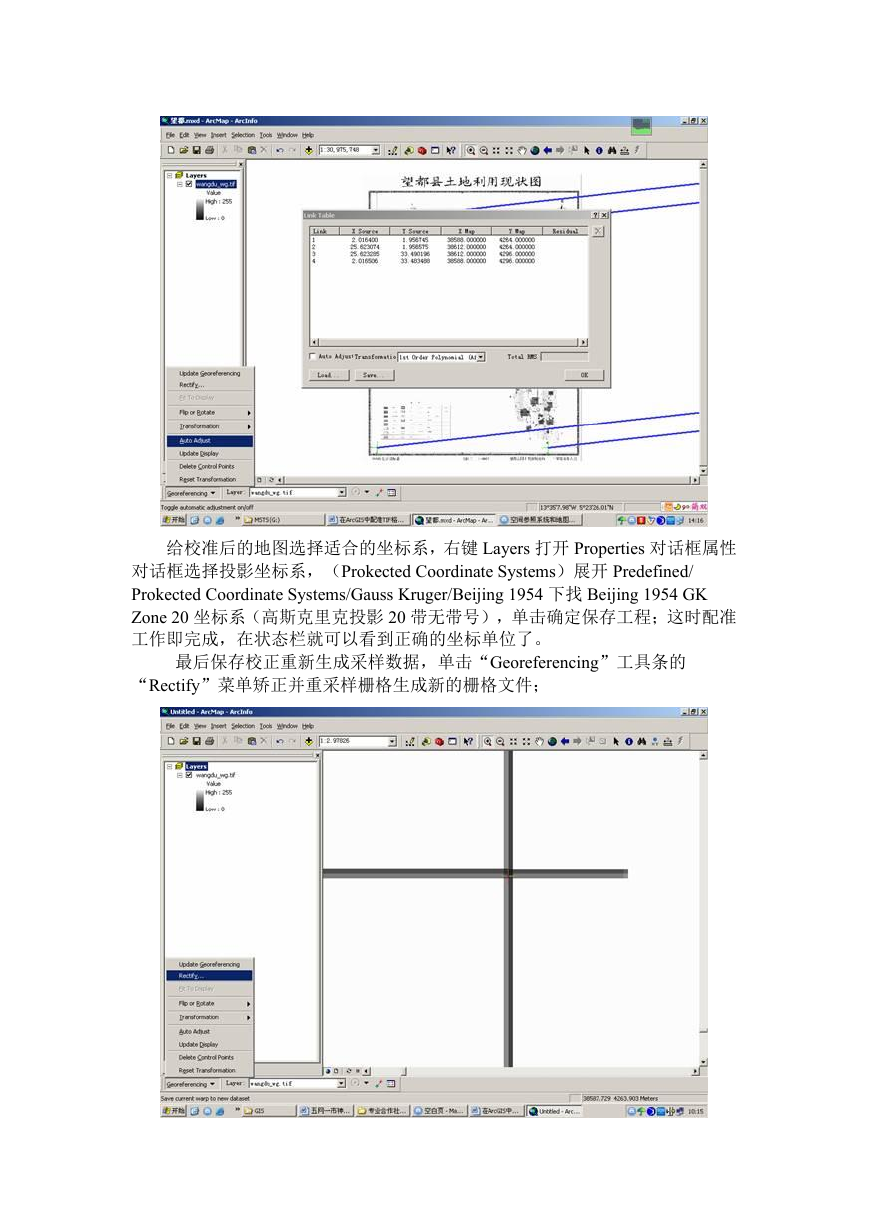

给校准后的地图选择适合的坐标系，右键 Layers 打开 Properties 对话框属性对话框选择投影坐标系，（Prokected Coordinate Systems）展开 Predefined/ Prokected Coordinate Systems/Gauss Kruger/Beijing 1954 下找 Beijing 1954 GK Zone 20 坐标系（高斯克里克投影 20 带无带号），单击确定保存工程；这时配准工作即完成，在状态栏就可以看到正确的坐标单位了。最后保存校正重新生成采样数据，单击“Georeferencing”工具条的 “Rectify”菜单矫正并重采样栅格生成新的栅格文件；

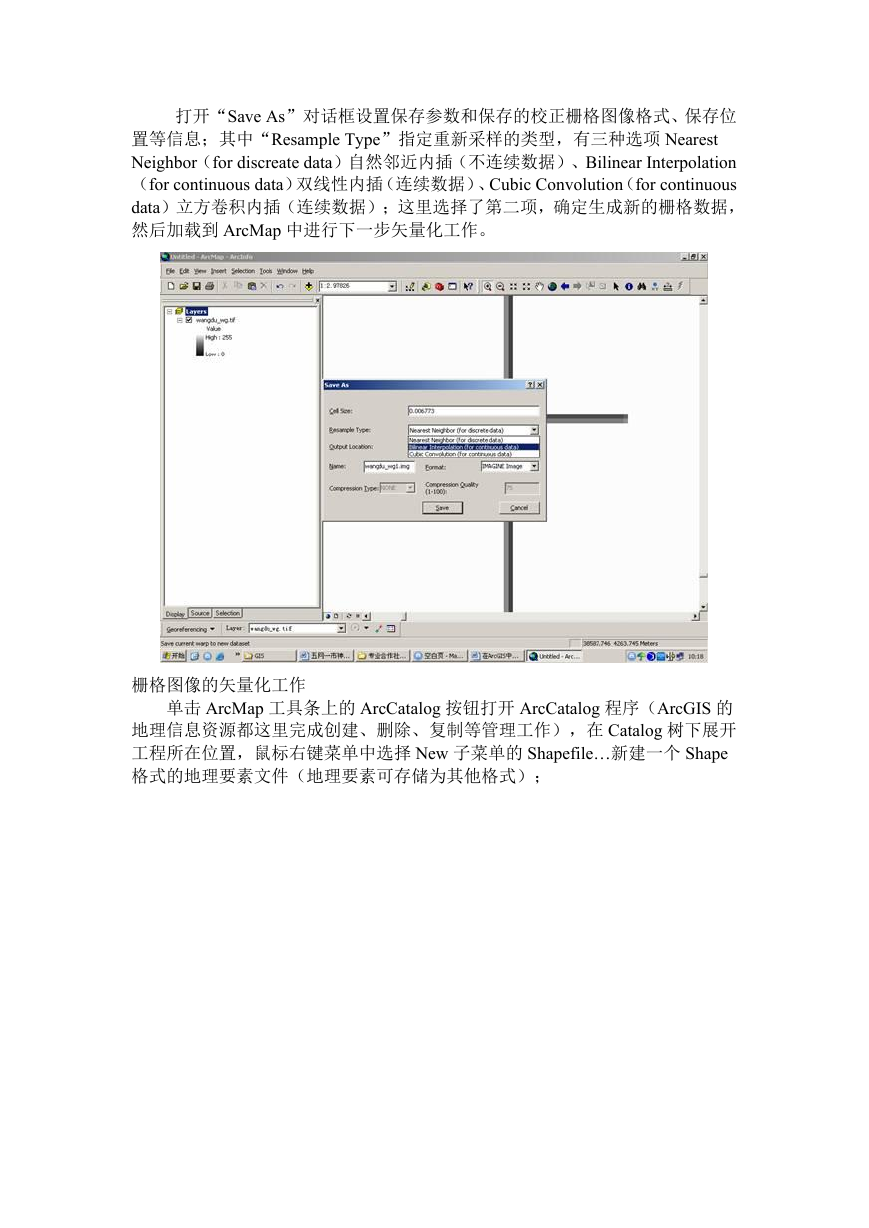

打开“Save As”对话框设置保存参数和保存的校正栅格图像格式、保存位置等信息；其中“Resample Type”指定重新采样的类型，有三种选项 Nearest Neighbor（for discreate data）自然邻近内插（不连续数据）、Bilinear Interpolation （for continuous data）双线性内插（连续数据）、Cubic Convolution（for continuous data）立方卷积内插（连续数据）；这里选择了第二项，确定生成新的栅格数据，然后加载到 ArcMap 中进行下一步矢量化工作。栅格图像的矢量化工作单击 ArcMap 工具条上的 ArcCatalog 按钮打开 ArcCatalog 程序（ArcGIS 的地理信息资源都这里完成创建、删除、复制等管理工作），在 Catalog 树下展开工程所在位置，鼠标右键菜单中选择 New 子菜单的 Shapefile…新建一个 Shape 格式的地理要素文件（地理要素可存储为其他格式）；

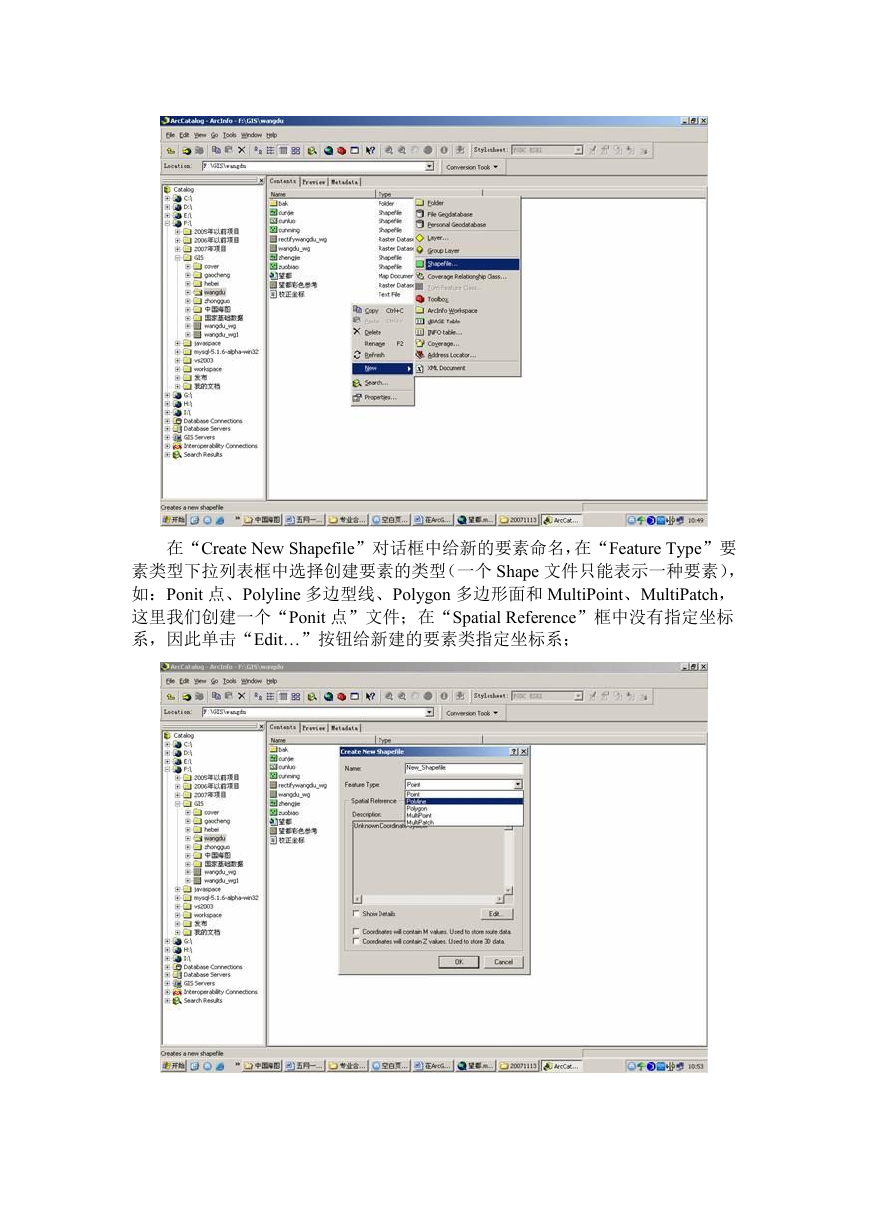

在“Create New Shapefile”对话框中给新的要素命名，在“Feature Type”要素类型下拉列表框中选择创建要素的类型（一个 Shape 文件只能表示一种要素），如：Ponit 点、Polyline 多边型线、Polygon 多边形面和 MultiPoint、MultiPatch，这里我们创建一个“Ponit 点”文件；在“Spatial Reference”框中没有指定坐标系，因此单击“Edit…”按钮给新建的要素类指定坐标系；

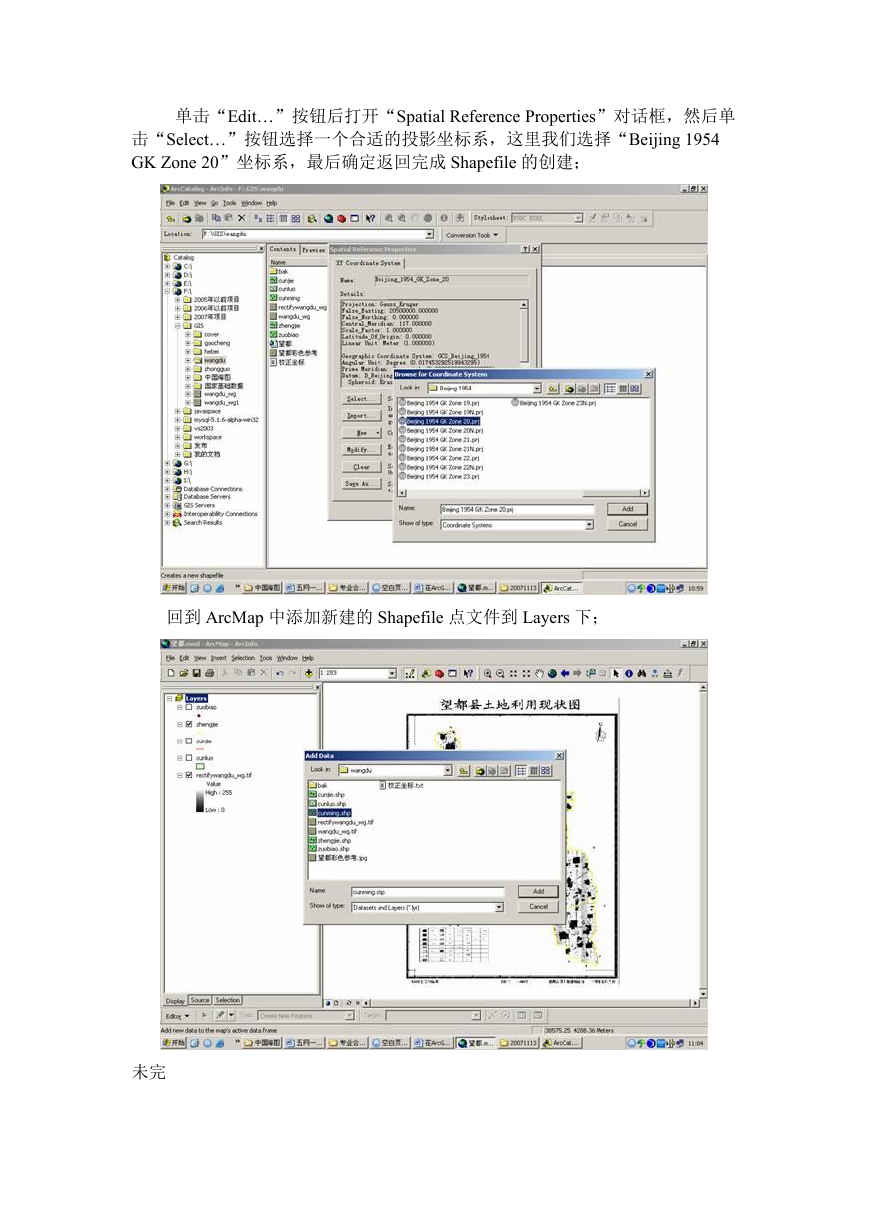

单击“Edit…”按钮后打开“Spatial Reference Properties”对话框，然后单击“Select…”按钮选择一个合适的投影坐标系，这里我们选择“Beijing 1954 GK Zone 20”坐标系，最后确定返回完成 Shapefile 的创建；回到 ArcMap 中添加新建的 Shapefile 点文件到 Layers 下；未完

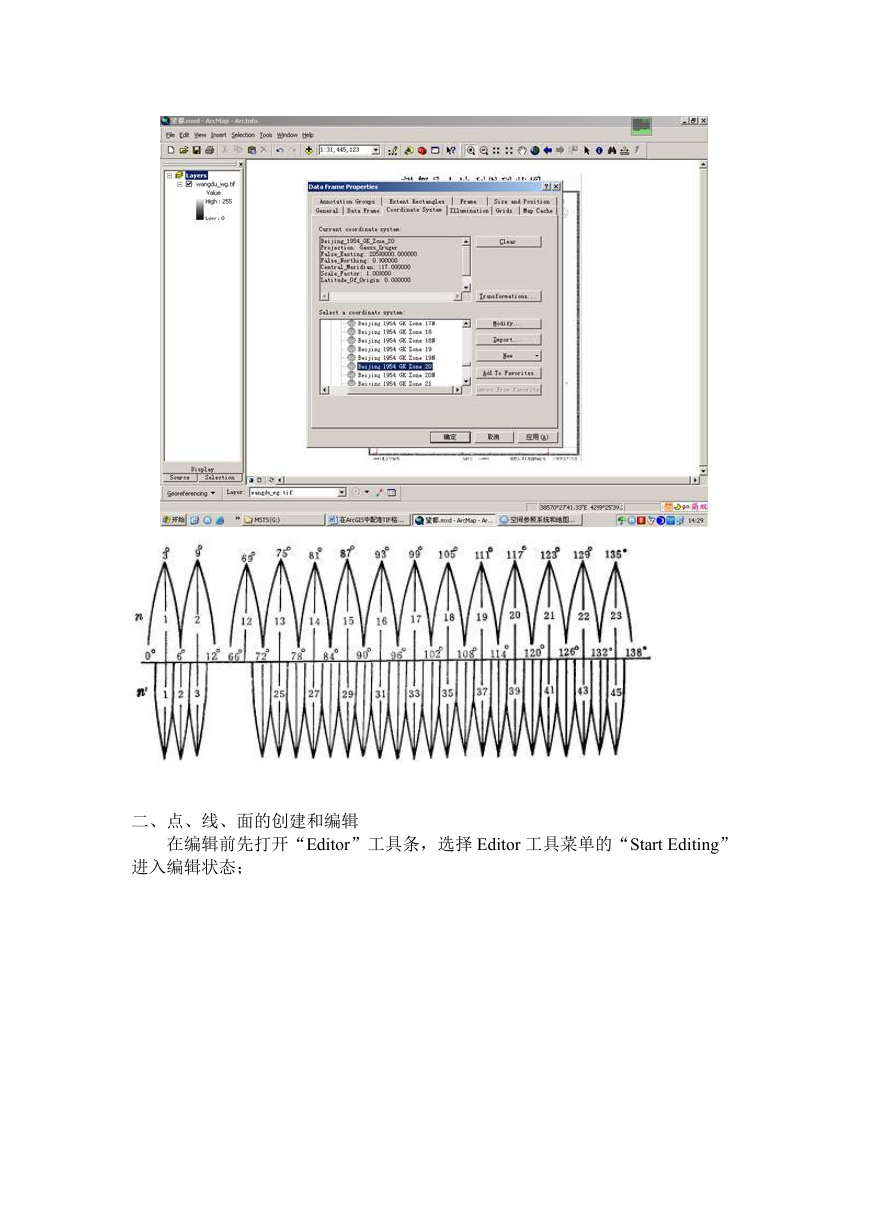

二、点、线、面的创建和编辑在编辑前先打开“Editor”工具条，选择 Editor 工具菜单的“Start Editing” 进入编辑状态；
