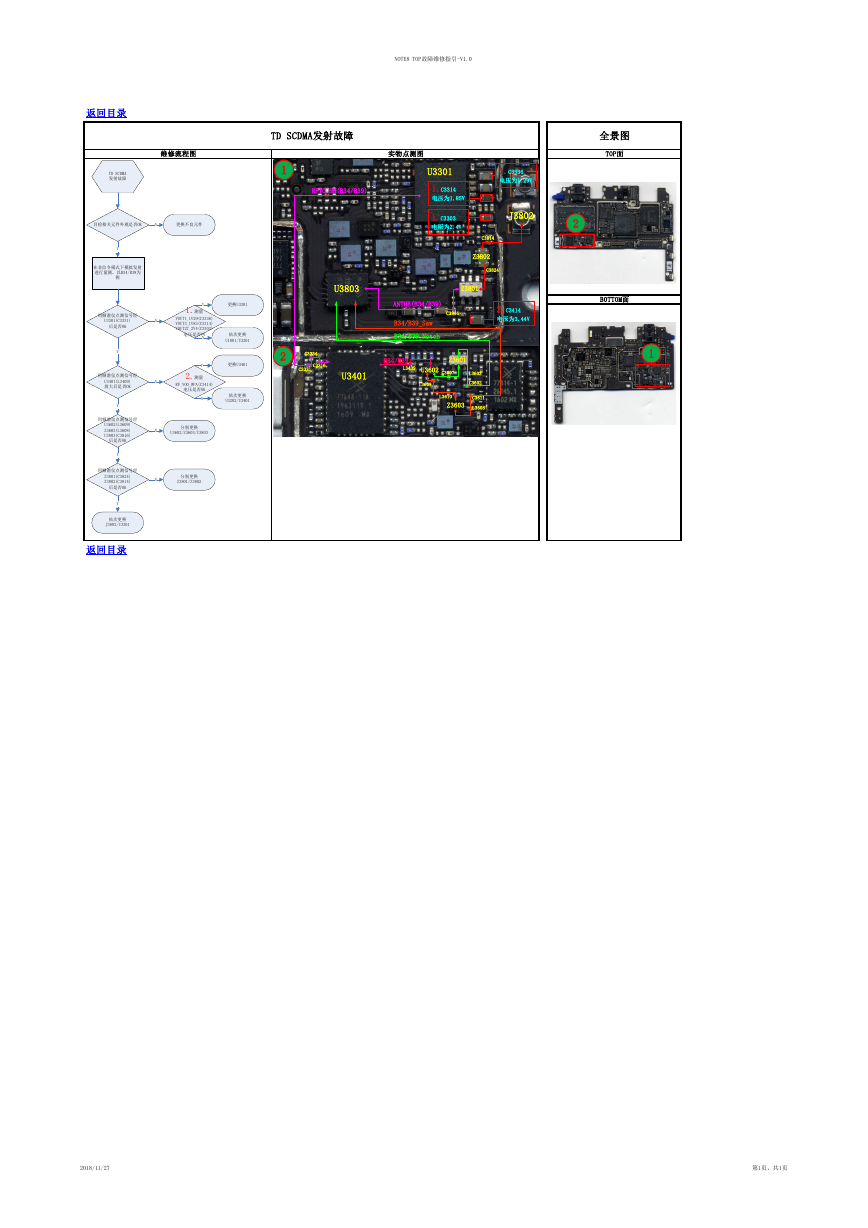

NOTE8 TOP故障维修指引-V1.0 维修流程图 实物点测图 TD SCDMA发射故障 全景图 TOP面 1 RFIC_HB(B34/B39) U3301 1.C3314 电压为1.85V 1.C3303 电压为2.4V 1.C3336 电压为1.29V J3802 2 U3803 C3814 Z3802 C3824 Z3801 ANTHB(B34/B39) C3816 B34/B39_Saw B34/B39_Notch 2.C3414 电压为3.44V 2 C3334 C3316 C3331 U3401 B34/B39 Z3601 L3409 U3602 C3607 L3609 L3603 C3602 L3610 Z3603 C3611 L3608 B0TTOM面 1 返回目录 TD SCDMA 发射故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟发射 进行量测，以B34/B39为 例 用频谱仪点测信号经 U3301(C3331) 后是否OK Y 用频谱仪点测信号经 U3401(L3409) 放大后是否OK Y 用频谱仪点测信号经 U3602(L3609) Z3603(L3608) U3803(C3816) 后是否OK Y 用频谱仪点测信号经 Z3801(C3824) Z3802(C3814) 后是否OK Y 依次更换 J3802/U3301 返回目录 N N N N Y 1.测量 VOUT1_1V29(C3336) VOUT3_1V85(C3314) VOUT27_2V4(C3303) 电压是否OK N 更换U3301 依次更换 U1001/U3301 Y 更换U3401 2.测量 RF_VO0_WPA(C3414) 电压是否OK N 依次更换 U3202/U3401 分别更换 U3602/Z3603/U3803 分别更换 Z3801/Z3802 2018/11/27 第1页，共1页
