基于51单片机SHT11温湿度传感器检测程序(运用12864液晶显示.doc
/****************************************************************************

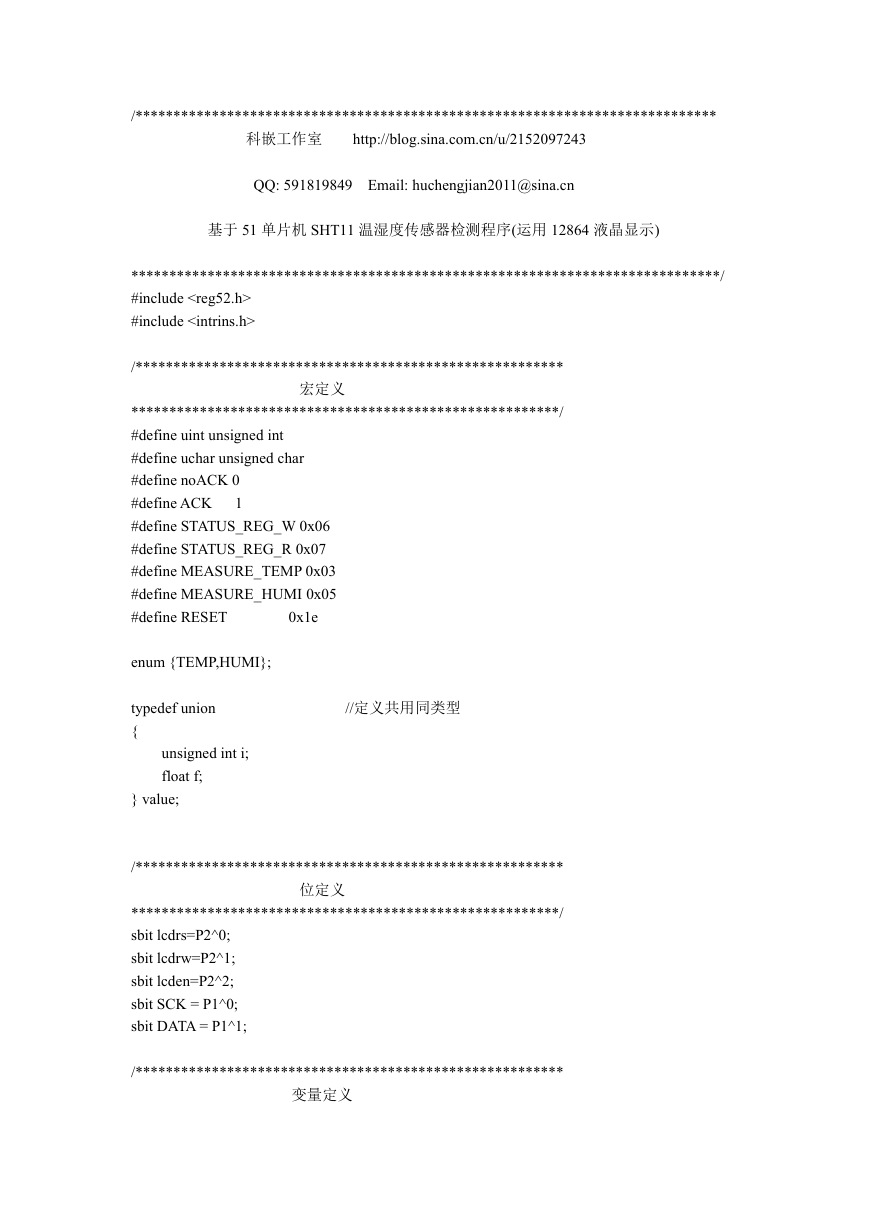

科嵌工作室
http://blog.sina.com.cn/u/2152097243
QQ: 591819849 Email: huchengjian2011@sina.cn
基于 51 单片机 SHT11 温湿度传感器检测程序(运用 12864 液晶显示)
*****************************************************************************/
#include
#include
/********************************************************
宏定义
********************************************************/
#define uint unsigned int
#define uchar unsigned char
#define noACK 0
#define ACK
1
#define STATUS_REG_W 0x06
#define STATUS_REG_R 0x07
#define MEASURE_TEMP 0x03
#define MEASURE_HUMI 0x05
#define RESET
0x1e
enum {TEMP,HUMI};
typedef union
{
unsigned int i;
float f;
} value;
//定义共用同类型
/********************************************************
位定义
********************************************************/
sbit lcdrs=P2^0;
sbit lcdrw=P2^1;
sbit lcden=P2^2;
sbit SCK = P1^0;
sbit DATA = P1^1;
/********************************************************
变量定义
********************************************************/

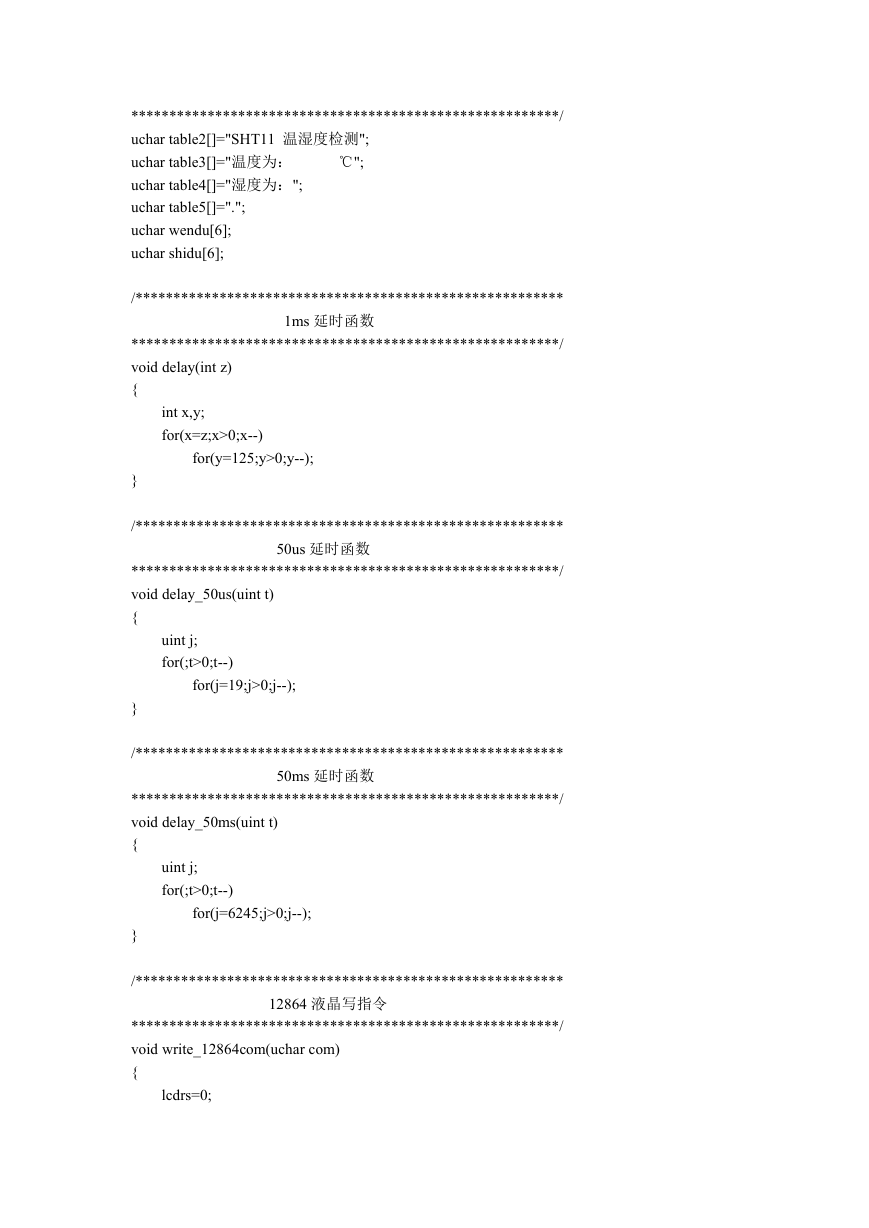

uchar table2[]="SHT11 温湿度检测";
uchar table3[]="温度为：
℃";
uchar table4[]="湿度为：";
uchar table5[]=".";
uchar wendu[6];
uchar shidu[6];
/********************************************************
1ms 延时函数
********************************************************/
void delay(int z)
{
int x,y;
for(x=z;x>0;x--)
for(y=125;y>0;y--);
}
/********************************************************
50us 延时函数
********************************************************/
void delay_50us(uint t)
{
uint j;
for(;t>0;t--)
for(j=19;j>0;j--);
}
/********************************************************
50ms 延时函数
********************************************************/
void delay_50ms(uint t)
{
uint j;
for(;t>0;t--)
for(j=6245;j>0;j--);
}
/********************************************************
12864 液晶写指令
********************************************************/
void write_12864com(uchar com)
{
lcdrs=0;
lcdrw=0;
delay_50us(1);
P0=com;
lcden=1;
delay_50us(10);
lcden=0;
delay_50us(2);
}
/********************************************************

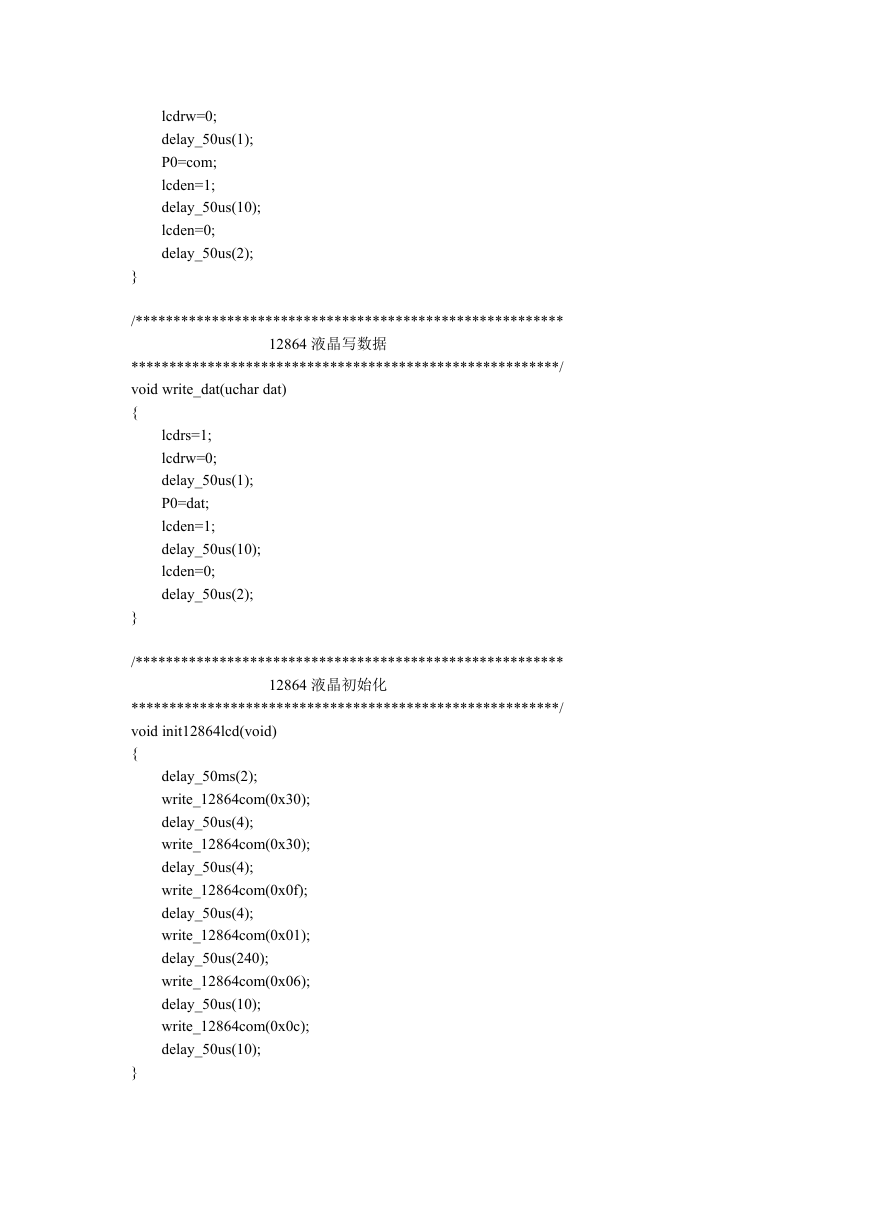

12864 液晶写数据
********************************************************/
void write_dat(uchar dat)
{
lcdrs=1;
lcdrw=0;
delay_50us(1);
P0=dat;
lcden=1;
delay_50us(10);
lcden=0;
delay_50us(2);
}
/********************************************************
12864 液晶初始化
********************************************************/
void init12864lcd(void)
{
delay_50ms(2);
write_12864com(0x30);
delay_50us(4);
write_12864com(0x30);
delay_50us(4);
write_12864com(0x0f);
delay_50us(4);
write_12864com(0x01);
delay_50us(240);
write_12864com(0x06);
delay_50us(10);
write_12864com(0x0c);
delay_50us(10);
}
/********************************************************

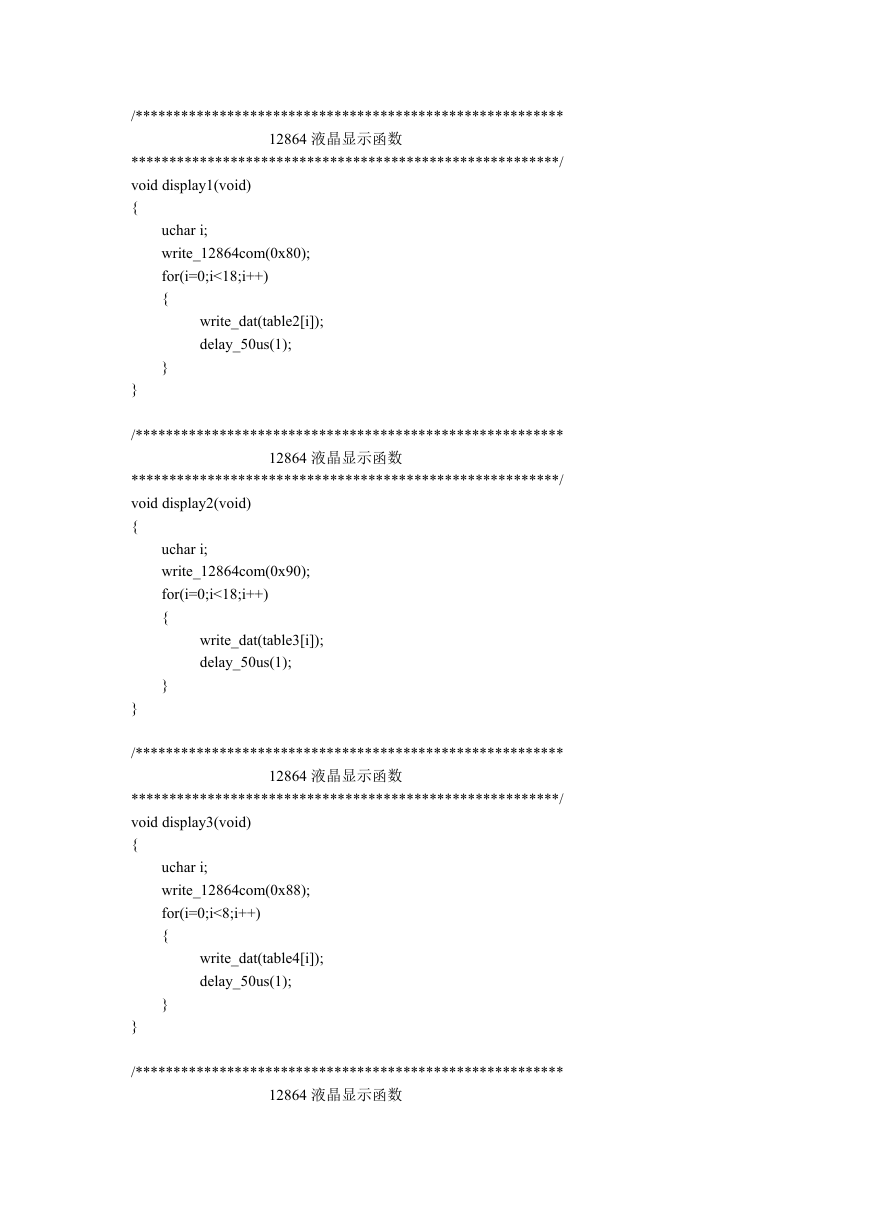

12864 液晶显示函数
********************************************************/
void display1(void)
{
uchar i;
write_12864com(0x80);
for(i=0;i<18;i++)
{
write_dat(table2[i]);
delay_50us(1);
}
}
/********************************************************
12864 液晶显示函数
********************************************************/
void display2(void)
{
uchar i;
write_12864com(0x90);
for(i=0;i<18;i++)
{
write_dat(table3[i]);
delay_50us(1);
}
}
/********************************************************
12864 液晶显示函数
********************************************************/
void display3(void)
{
uchar i;
write_12864com(0x88);
for(i=0;i<8;i++)
{
write_dat(table4[i]);
delay_50us(1);
}
}
/********************************************************
12864 液晶显示函数
********************************************************/

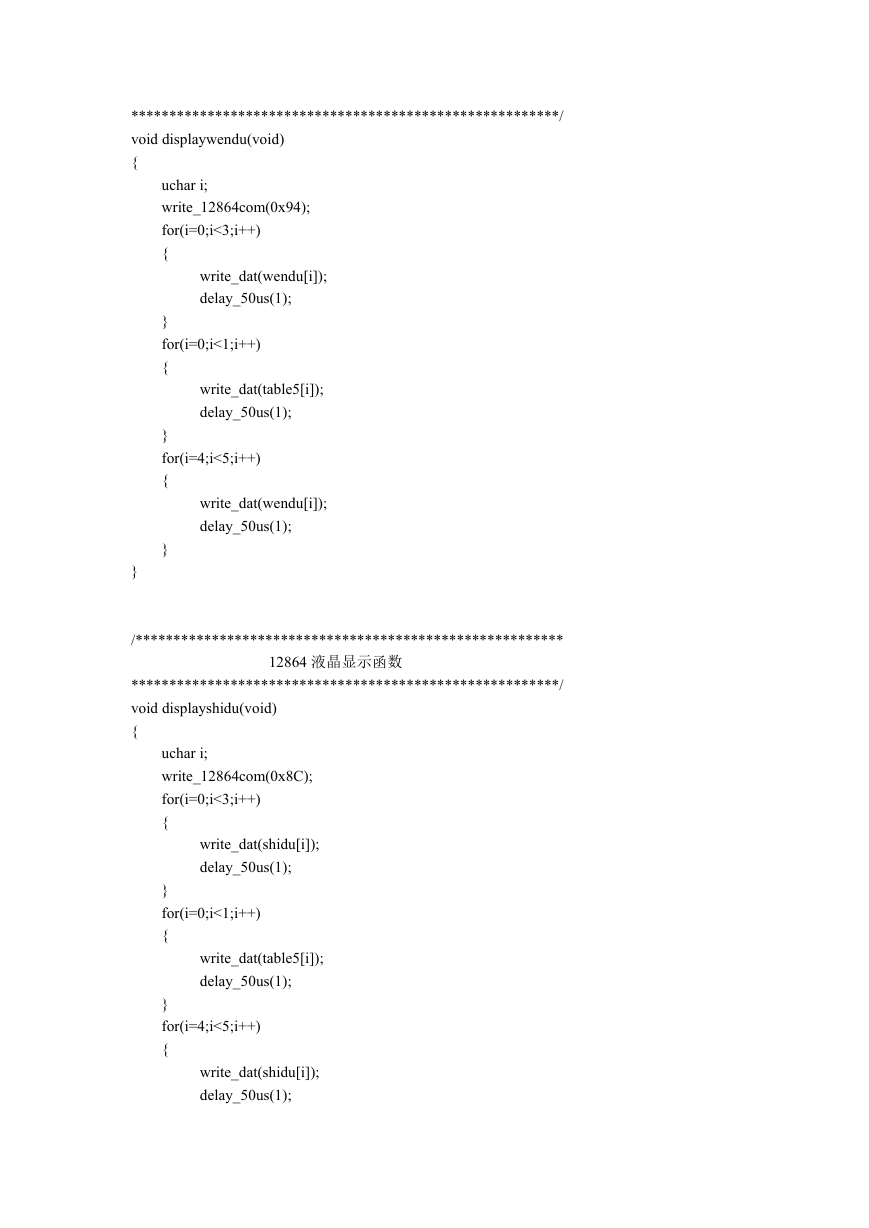

void displaywendu(void)
{
uchar i;
write_12864com(0x94);
for(i=0;i<3;i++)
{
write_dat(wendu[i]);
delay_50us(1);
}
for(i=0;i<1;i++)
{
write_dat(table5[i]);
delay_50us(1);
}
for(i=4;i<5;i++)
{
write_dat(wendu[i]);
delay_50us(1);
}
}
/********************************************************
12864 液晶显示函数
********************************************************/
void displayshidu(void)
{
uchar i;
write_12864com(0x8C);
for(i=0;i<3;i++)
{
write_dat(shidu[i]);
delay_50us(1);
}
for(i=0;i<1;i++)
{
write_dat(table5[i]);
delay_50us(1);
}
for(i=4;i<5;i++)
{
write_dat(shidu[i]);
delay_50us(1);
}
}
/********************************************************

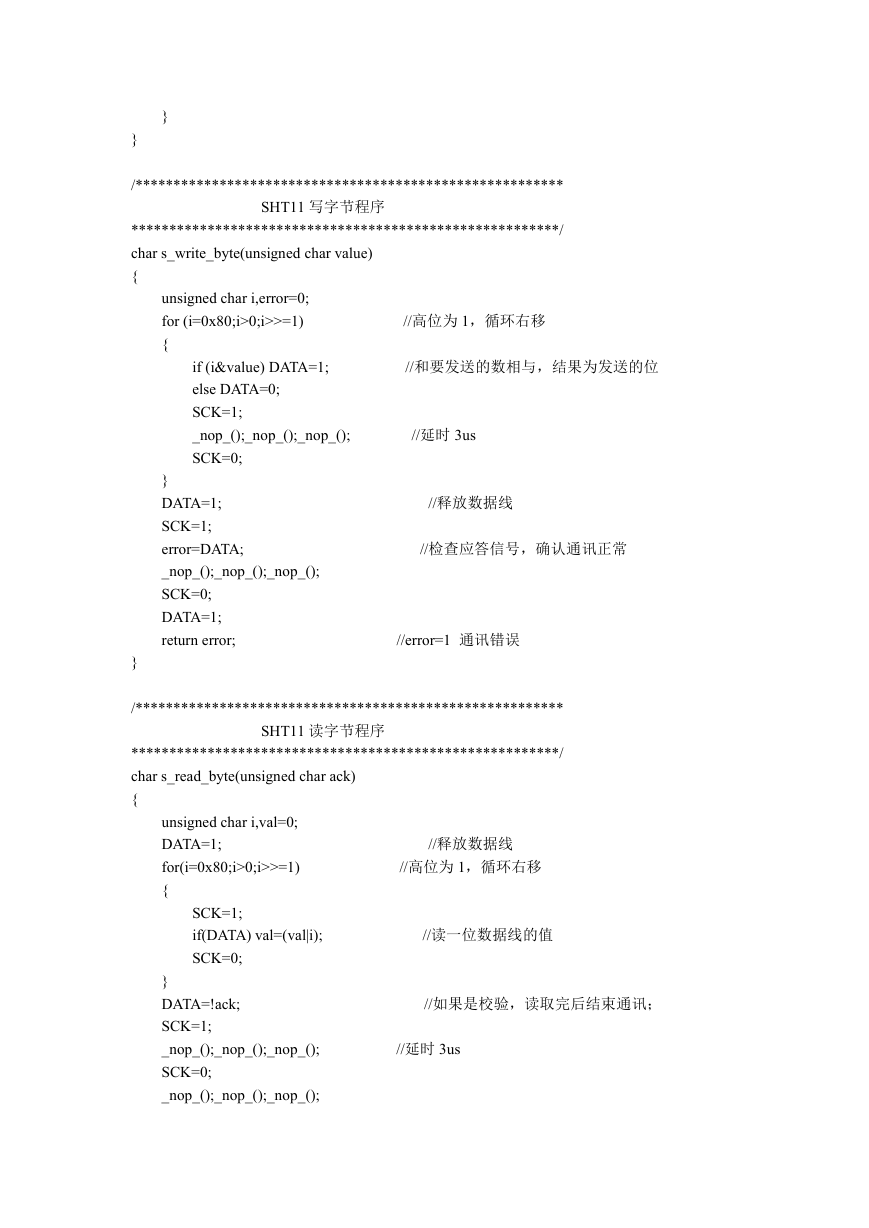

SHT11 写字节程序
********************************************************/
char s_write_byte(unsigned char value)
{
unsigned char i,error=0;
for (i=0x80;i>0;i>>=1)
{
if (i&value) DATA=1;
else DATA=0;
SCK=1;
_nop_();_nop_();_nop_();
SCK=0;
}
DATA=1;
SCK=1;
error=DATA;
_nop_();_nop_();_nop_();
SCK=0;
DATA=1;
return error;
}
//高位为 1，循环右移
//和要发送的数相与，结果为发送的位
//延时 3us
//释放数据线
//检查应答信号，确认通讯正常
//error=1 通讯错误
/********************************************************
SHT11 读字节程序
********************************************************/
char s_read_byte(unsigned char ack)
{
unsigned char i,val=0;
DATA=1;
for(i=0x80;i>0;i>>=1)
{
SCK=1;
if(DATA) val=(val|i);
SCK=0;
}
DATA=!ack;
SCK=1;
_nop_();_nop_();_nop_();
SCK=0;
_nop_();_nop_();_nop_();
//释放数据线
//高位为 1，循环右移
//读一位数据线的值
//如果是校验，读取完后结束通讯；
//延时 3us
DATA=1;
return val;
}
//释放数据线
/********************************************************

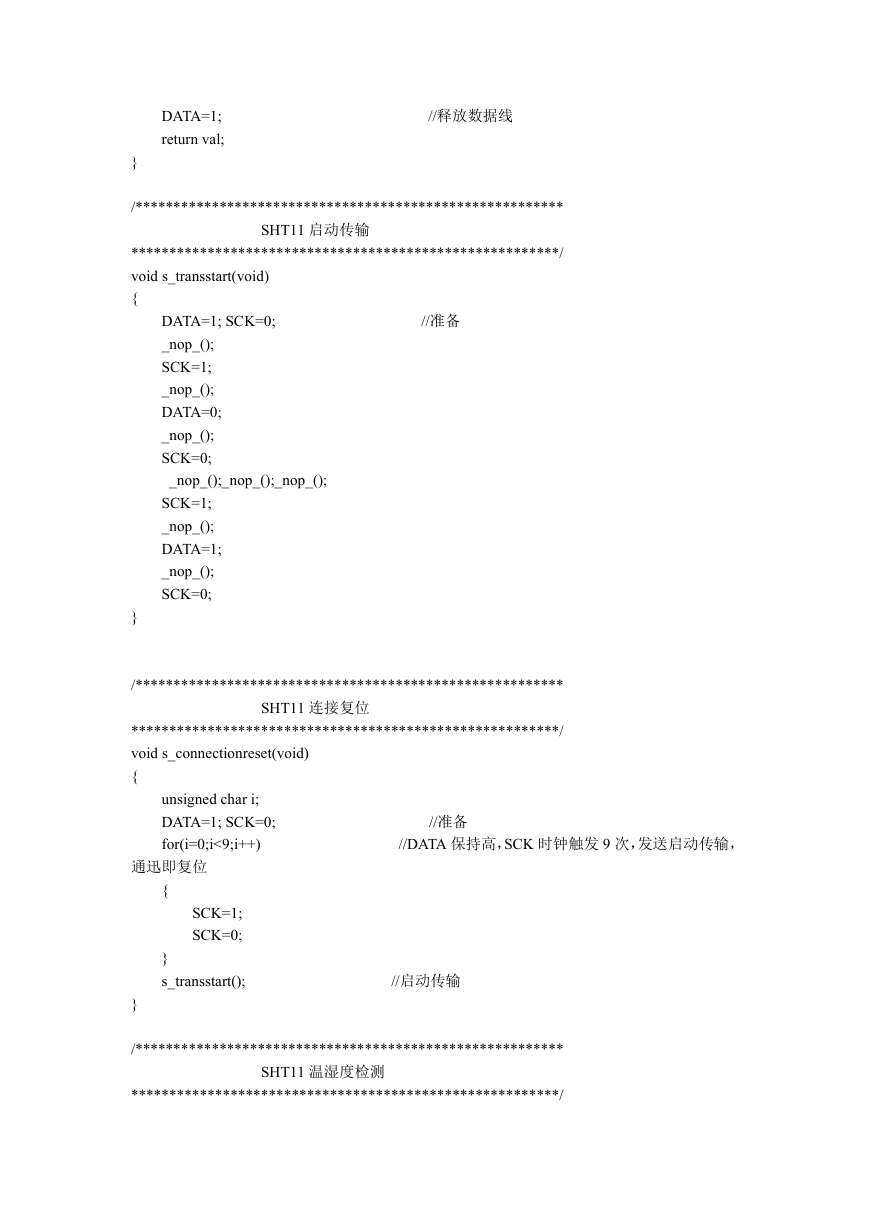

SHT11 启动传输
********************************************************/
void s_transstart(void)
{
//准备
DATA=1; SCK=0;
_nop_();
SCK=1;
_nop_();
DATA=0;
_nop_();
SCK=0;
_nop_();_nop_();_nop_();
SCK=1;
_nop_();
DATA=1;
_nop_();
SCK=0;
}
/********************************************************
SHT11 连接复位
********************************************************/
void s_connectionreset(void)
{
unsigned char i;
DATA=1; SCK=0;
for(i=0;i<9;i++)
通迅即复位
{
SCK=1;
SCK=0;
}
s_transstart();
}
//准备
//DATA 保持高，SCK 时钟触发 9 次，发送启动传输，
//启动传输
/********************************************************
SHT11 温湿度检测
********************************************************/

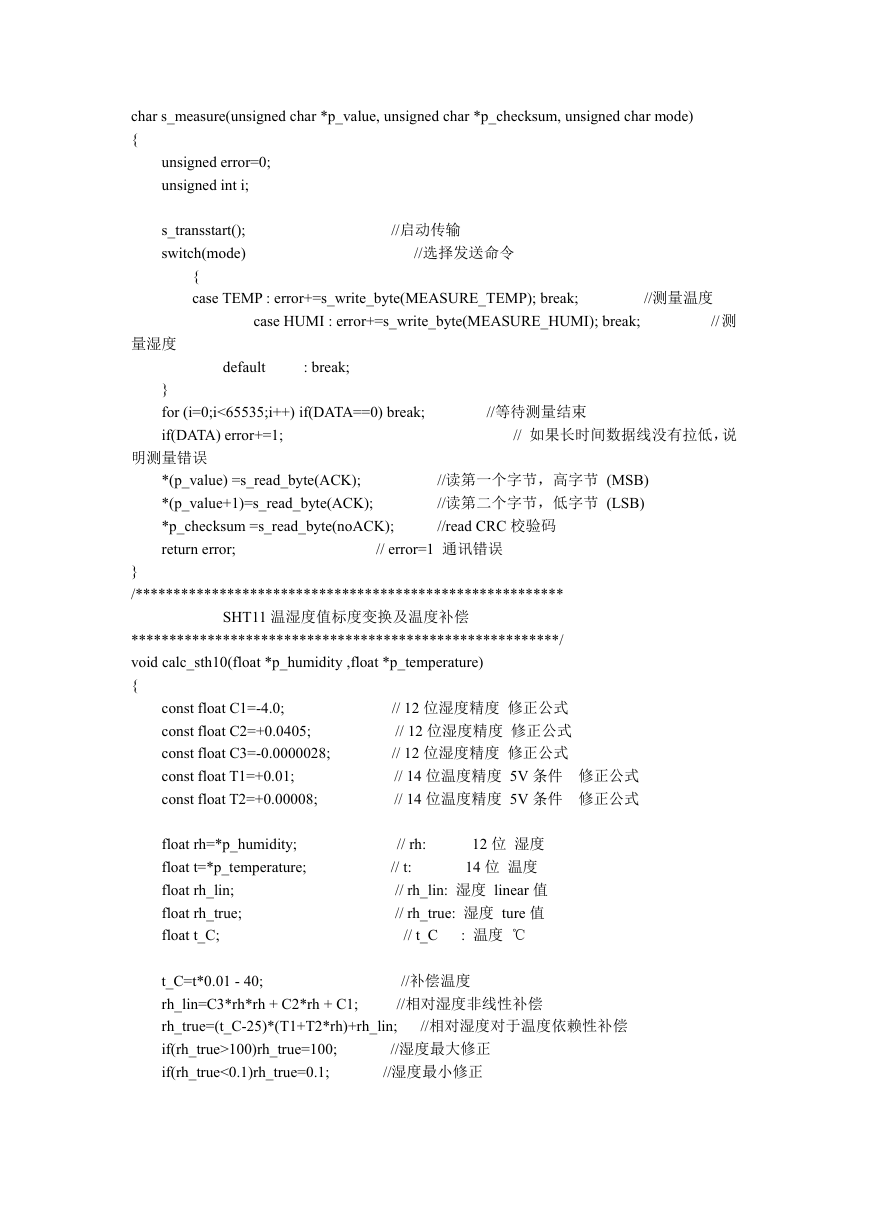

char s_measure(unsigned char *p_value, unsigned char *p_checksum, unsigned char mode)
{
unsigned error=0;
unsigned int i;
s_transstart();
switch(mode)
//启动传输
//选择发送命令
{
case TEMP : error+=s_write_byte(MEASURE_TEMP); break;
//测量温度
case HUMI : error+=s_write_byte(MEASURE_HUMI); break;
// 测
量湿度
default
: break;
}
for (i=0;i<65535;i++) if(DATA==0) break;
if(DATA) error+=1;
明测量错误
*(p_value) =s_read_byte(ACK);
*(p_value+1)=s_read_byte(ACK);
*p_checksum =s_read_byte(noACK);
return error;
//等待测量结束
// 如果长时间数据线没有拉低，说
//读第一个字节，高字节 (MSB)
//读第二个字节，低字节 (LSB)
//read CRC 校验码
// error=1 通讯错误
}
/********************************************************
SHT11 温湿度值标度变换及温度补偿
********************************************************/
void calc_sth10(float *p_humidity ,float *p_temperature)
{
const float C1=-4.0;
const float C2=+0.0405;
const float C3=-0.0000028;
const float T1=+0.01;
const float T2=+0.00008;
// 12 位湿度精度 修正公式
// 12 位湿度精度 修正公式
// 12 位湿度精度 修正公式
// 14 位温度精度 5V 条件 修正公式
// 14 位温度精度 5V 条件 修正公式
float rh=*p_humidity;
float t=*p_temperature;
float rh_lin;
float rh_true;
float t_C;
12 位 湿度
// rh:
// t:
14 位 温度
// rh_lin: 湿度 linear 值
// rh_true: 湿度 ture 值
// t_C
: 温度 ℃
t_C=t*0.01 - 40;
rh_lin=C3*rh*rh + C2*rh + C1;
rh_true=(t_C-25)*(T1+T2*rh)+rh_lin;
if(rh_true>100)rh_true=100;
if(rh_true<0.1)rh_true=0.1;
//湿度最大修正
//湿度最小修正
//补偿温度
//相对湿度非线性补偿
//相对湿度对于温度依赖性补偿
