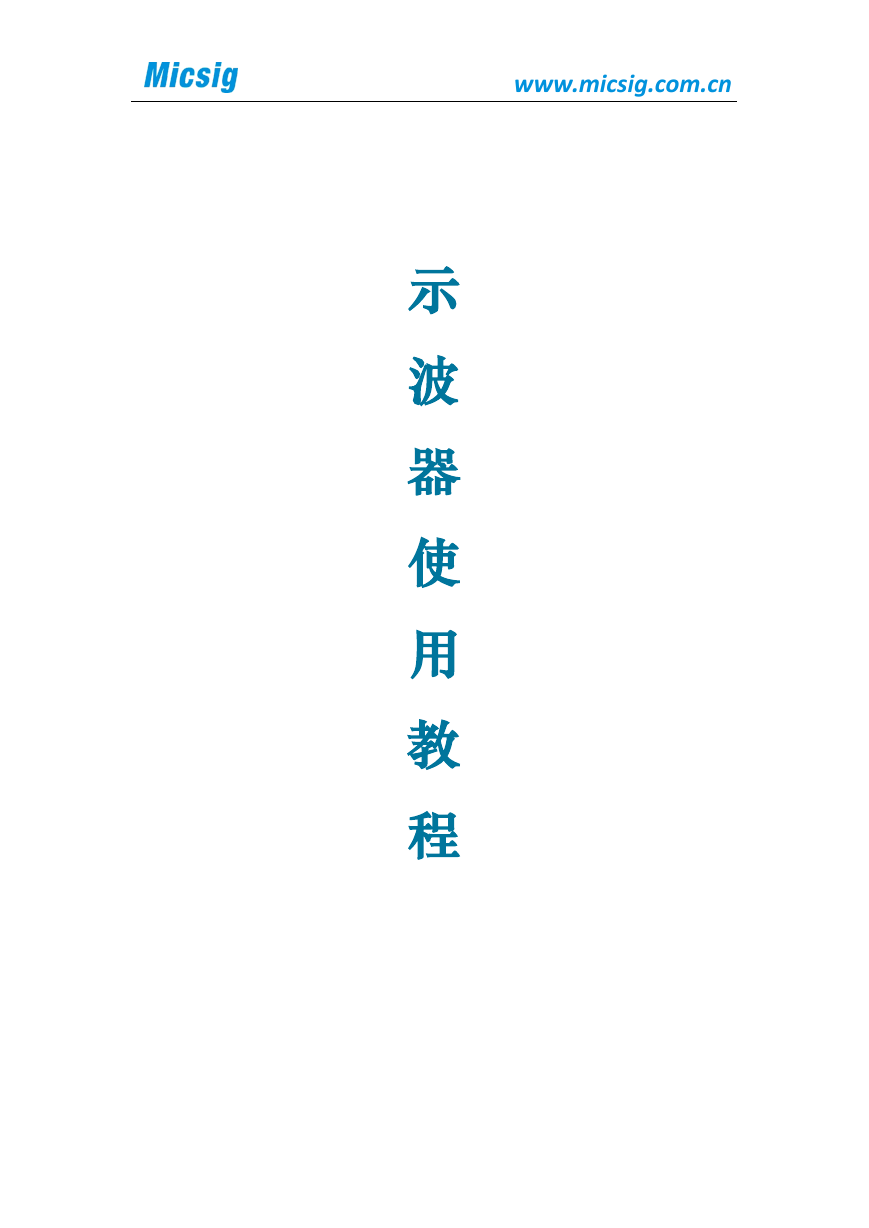

www.micsig.com.cn 示波器使用教程

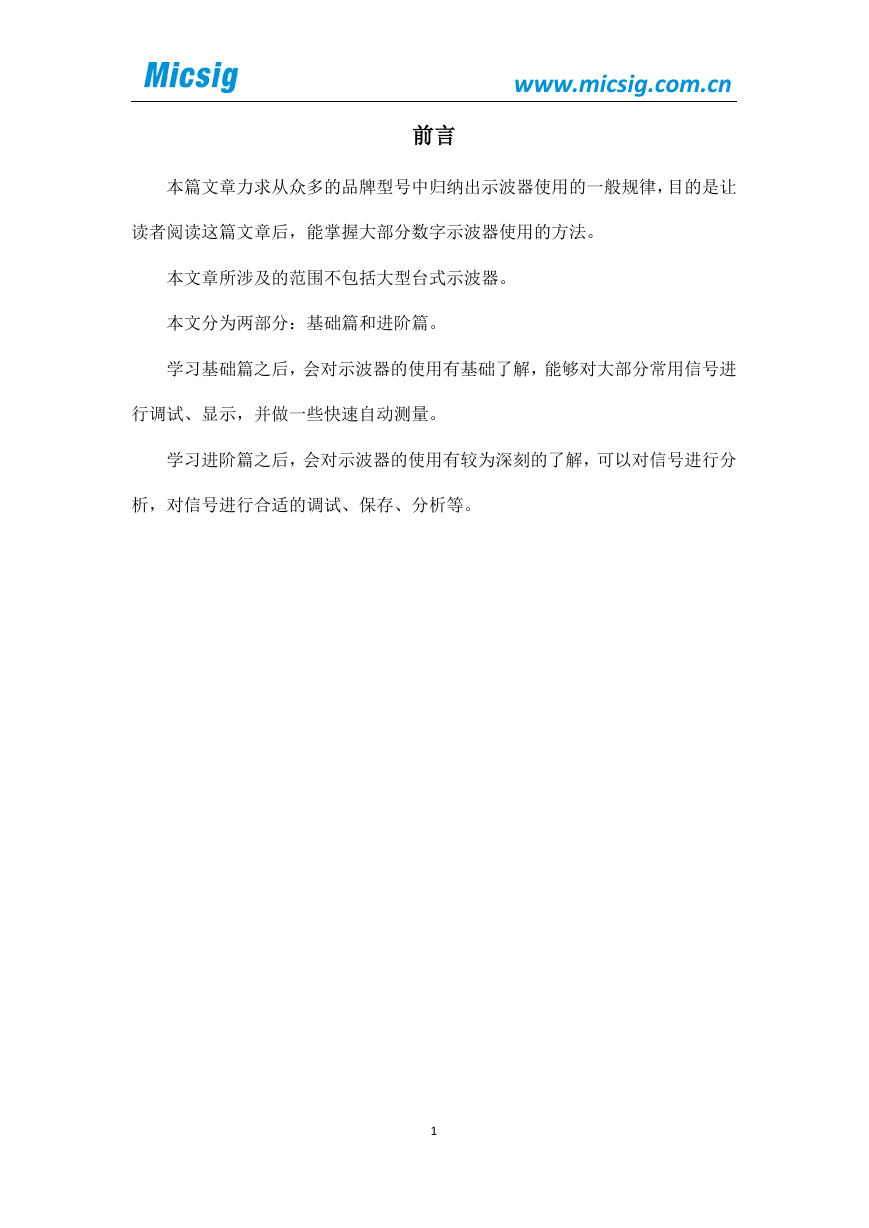

www.micsig.com.cn 前言本篇文章力求从众多的品牌型号中归纳出示波器使用的一般规律，目的是让读者阅读这篇文章后，能掌握大部分数字示波器使用的方法。本文章所涉及的范围不包括大型台式示波器。本文分为两部分：基础篇和进阶篇。学习基础篇之后，会对示波器的使用有基础了解，能够对大部分常用信号进行调试、显示，并做一些快速自动测量。学习进阶篇之后，会对示波器的使用有较为深刻的了解，可以对信号进行分析，对信号进行合适的调试、保存、分析等。 1

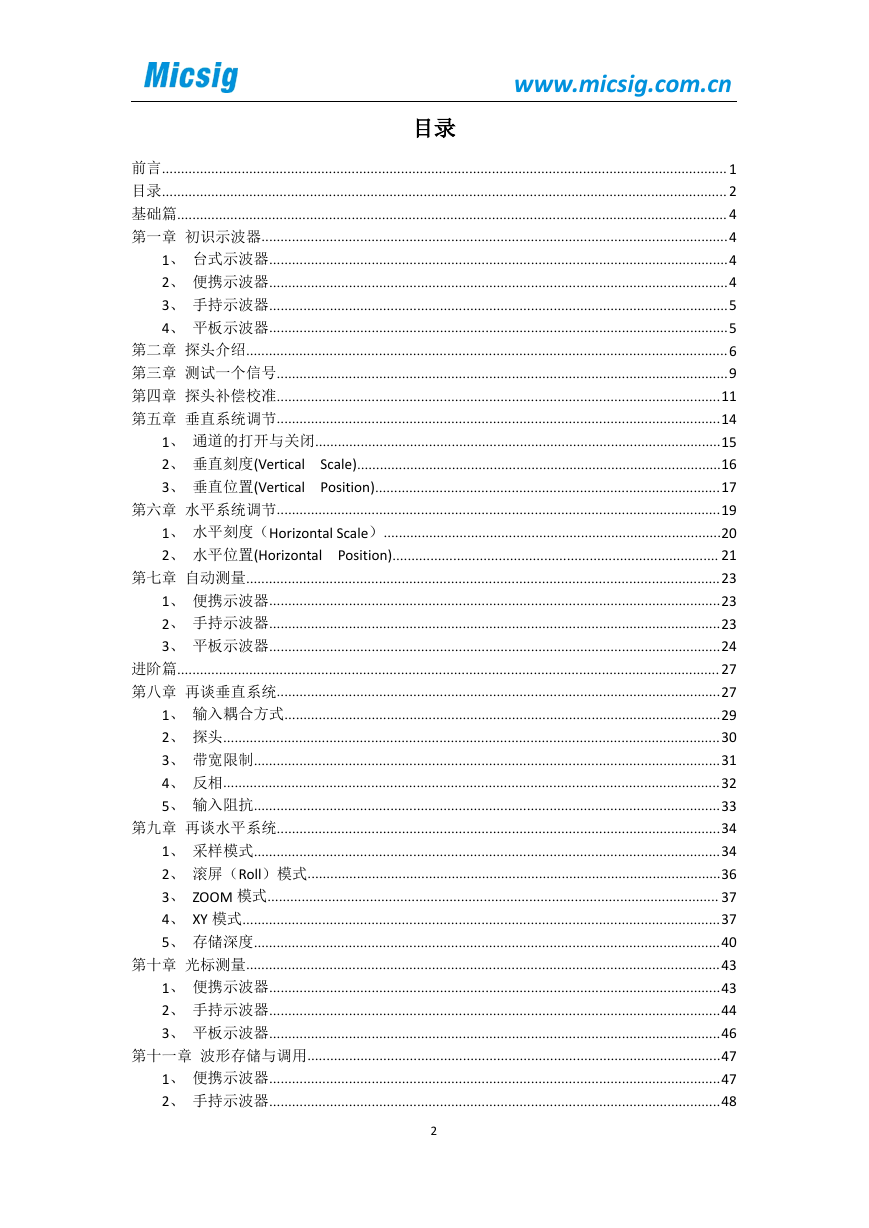

www.micsig.com.cn 目录前言..................................................................................................................................................... 1 目录..................................................................................................................................................... 2 基础篇................................................................................................................................................. 4 第一章初识示波器...........................................................................................................................4 1、台式示波器.........................................................................................................................4 2、便携示波器.........................................................................................................................4 3、手持示波器.........................................................................................................................5 4、平板示波器.........................................................................................................................5 第二章探头介绍...............................................................................................................................6 第三章测试一个信号.......................................................................................................................9 第四章探头补偿校准.....................................................................................................................11 第五章垂直系统调节.....................................................................................................................14 1、通道的打开与关闭...........................................................................................................15 Scale)................................................................................................16 2、垂直刻度(Vertical 3、垂直位置(Vertical Position)...........................................................................................17 第六章水平系统调节.....................................................................................................................19 1、水平刻度（Horizontal Scale）.........................................................................................20 2、水平位置(Horizontal Position)...................................................................................... 21 第七章自动测量.............................................................................................................................23 1、便携示波器.......................................................................................................................23 2、手持示波器.......................................................................................................................23 3、平板示波器.......................................................................................................................24 进阶篇............................................................................................................................................... 27 第八章再谈垂直系统.....................................................................................................................27 1、输入耦合方式...................................................................................................................29 2、探头...................................................................................................................................30 3、带宽限制...........................................................................................................................31 4、反相...................................................................................................................................32 5、输入阻抗...........................................................................................................................33 第九章再谈水平系统.....................................................................................................................34 1、采样模式...........................................................................................................................34 2、滚屏（Roll）模式.............................................................................................................36 3、 ZOOM 模式....................................................................................................................... 37 4、 XY 模式..............................................................................................................................37 5、存储深度...........................................................................................................................40 第十章光标测量.............................................................................................................................43 1、便携示波器.......................................................................................................................43 2、手持示波器.......................................................................................................................44 3、平板示波器.......................................................................................................................46 第十一章波形存储与调用.............................................................................................................47 1、便携示波器.......................................................................................................................47 2、手持示波器.......................................................................................................................48 2

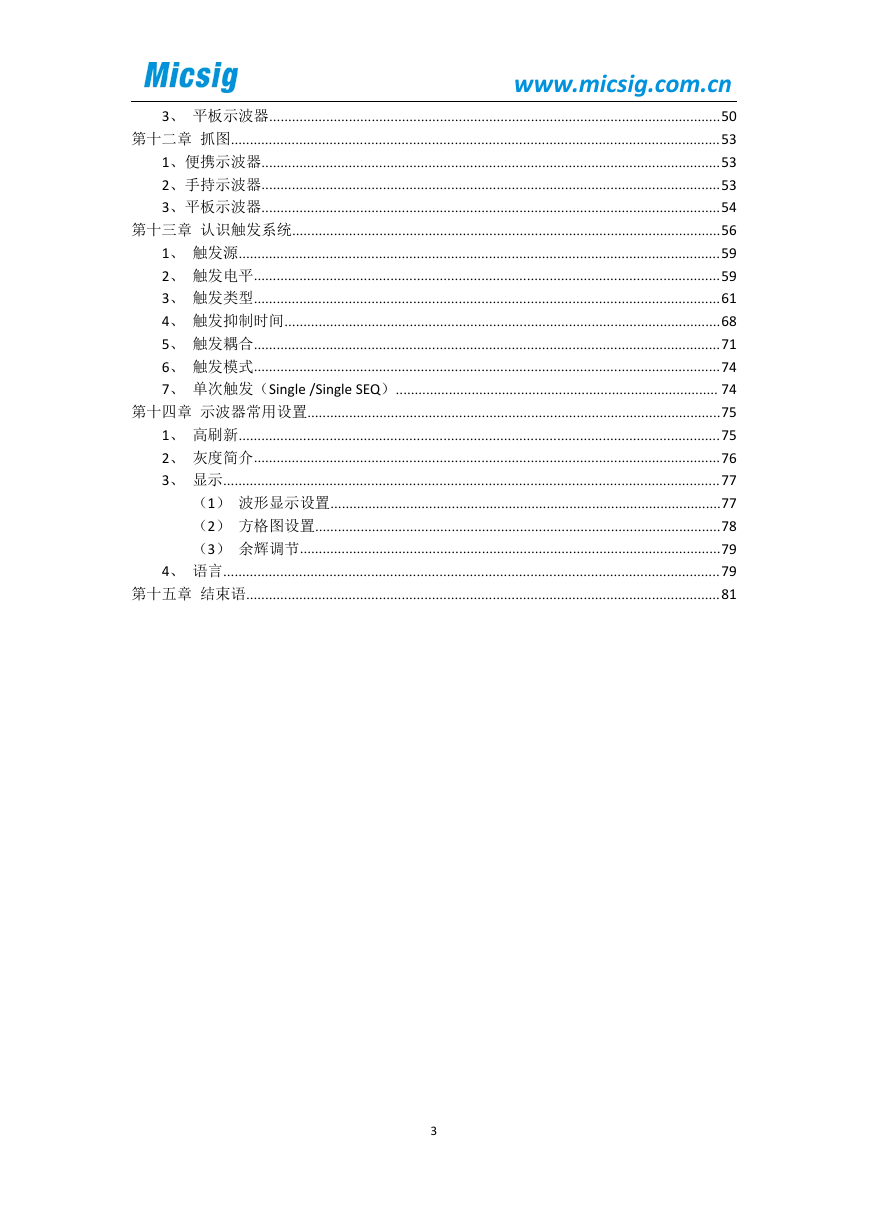

www.micsig.com.cn 3、平板示波器.......................................................................................................................50 第十二章抓图.................................................................................................................................53 1、便携示波器.........................................................................................................................53 2、手持示波器.........................................................................................................................53 3、平板示波器.........................................................................................................................54 第十三章认识触发系统.................................................................................................................56 1、触发源...............................................................................................................................59 2、触发电平...........................................................................................................................59 3、触发类型...........................................................................................................................61 4、触发抑制时间...................................................................................................................68 5、触发耦合...........................................................................................................................71 6、触发模式...........................................................................................................................74 7、单次触发（Single /Single SEQ）..................................................................................... 74 第十四章示波器常用设置.............................................................................................................75 1、高刷新...............................................................................................................................75 2、灰度简介...........................................................................................................................76 3、显示...................................................................................................................................77 （1）波形显示设置.......................................................................................................77 （2）方格图设置...........................................................................................................78 （3）余辉调节...............................................................................................................79 4、语言...................................................................................................................................79 第十五章结束语.............................................................................................................................81 3

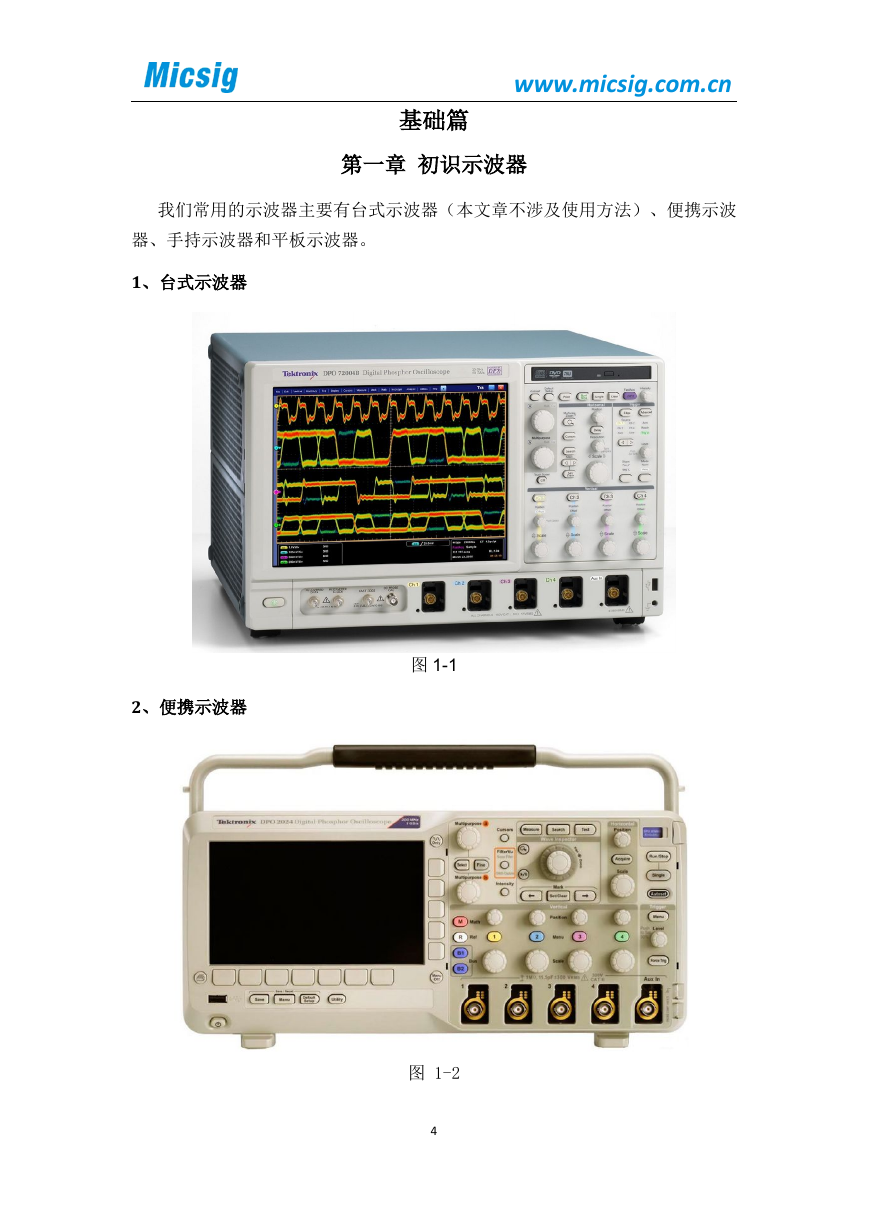

www.micsig.com.cn 基础篇第一章初识示波器我们常用的示波器主要有台式示波器（本文章不涉及使用方法）、便携示波器、手持示波器和平板示波器。 1、台式示波器 2、便携示波器图 1-1 图 1-2 4

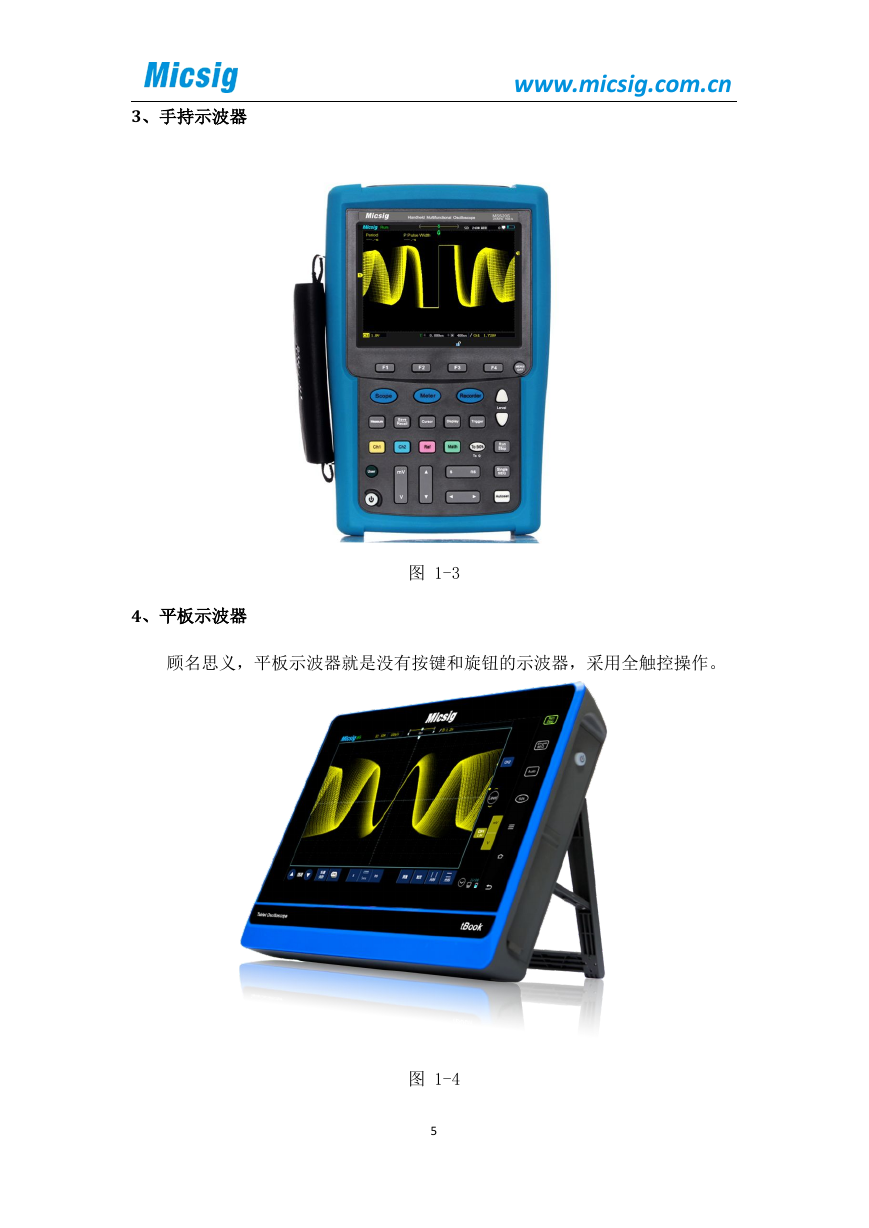

3、手持示波器 www.micsig.com.cn 4、平板示波器图 1-3 顾名思义，平板示波器就是没有按键和旋钮的示波器，采用全触控操作。图 1-4 5

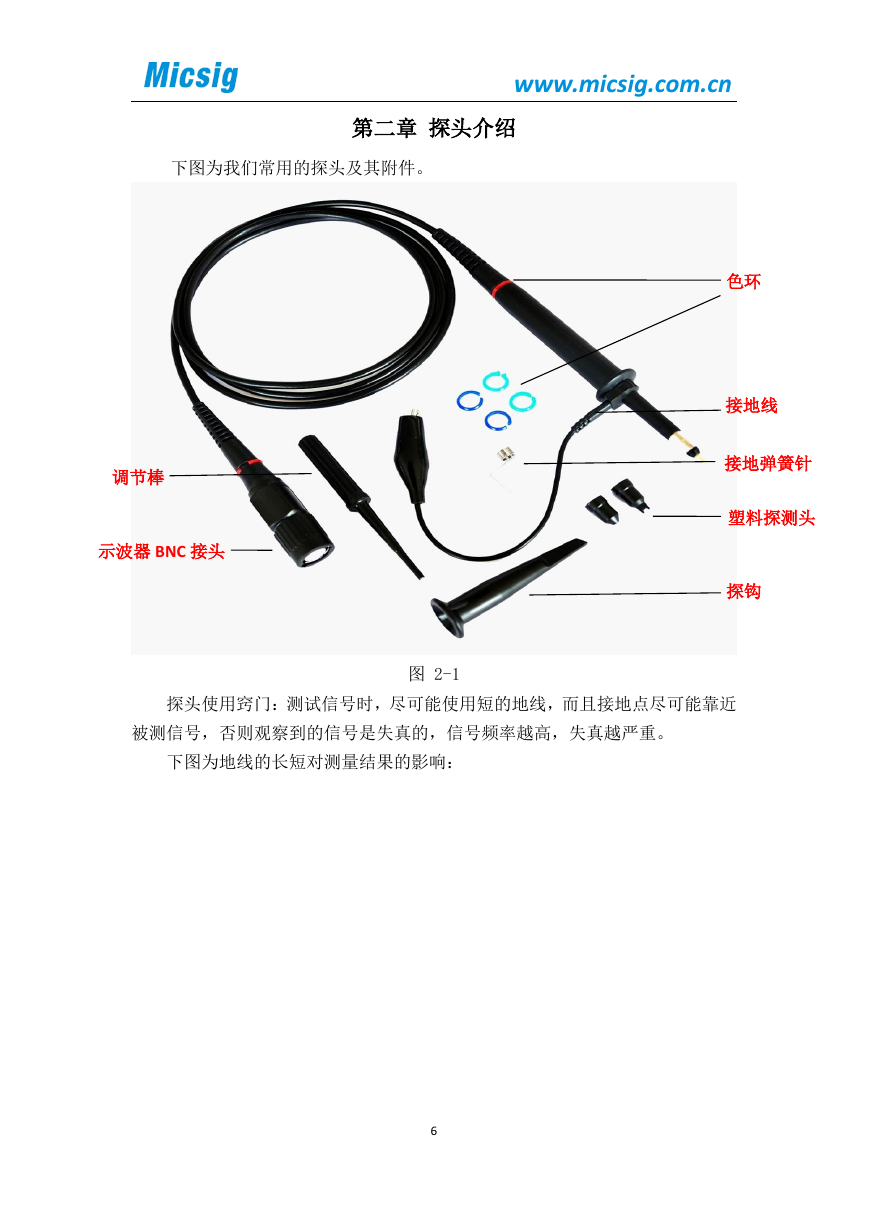

www.micsig.com.cn 第二章探头介绍下图为我们常用的探头及其附件。调节棒示波器 BNC 接头色环接地线接地弹簧针塑料探测头探钩图 2-1 探头使用窍门：测试信号时，尽可能使用短的地线，而且接地点尽可能靠近被测信号，否则观察到的信号是失真的，信号频率越高，失真越严重。下图为地线的长短对测量结果的影响： 6

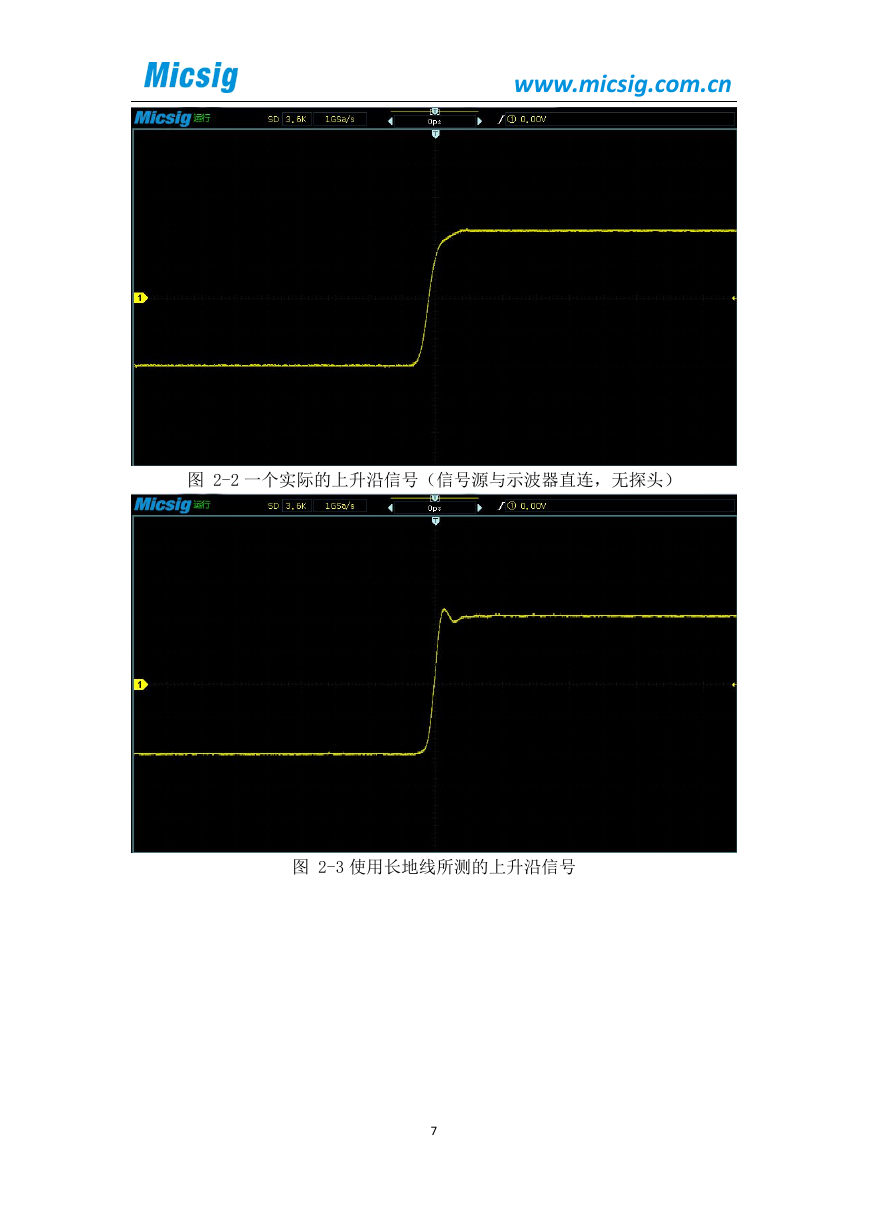

www.micsig.com.cn 图 2-2 一个实际的上升沿信号（信号源与示波器直连，无探头）图 2-3 使用长地线所测的上升沿信号 7
