我们经常会遇到使用 Matlab 画伯德图的情况，可能我们我们都知道 bode 这个函数是用来画 bode 图的，这个函数是 Matlab 内部提供的一个函数，我们可以很方便的用它来画伯德图，但是 对于初学者来说，可能用起来就没有那么方便了。 譬如我们要画出下面这个传递函数的伯德图： 1.576e010 s^2 H(s)= ------------------------------------------------------------------------------------------ s^4 + 1.775e005 s^3 + 1.579e010 s^2 + 2.804e012 s + 2.494e014 0 (这是一个用 butter 函数产生的 2 阶的，频率范围为[20 20K]HZ 的带通滤波器。) 我们可以用下面的语句： num=[1.576e010 0]; den=[1 1.775e005 H=tf(num,den); bode(H) 这样，我们就可以得到以下的伯德图： 2.494e014]; 1.579e010 2.804e012 可能我们会对这个图很不满意，第一，它的横坐标是 rad/s，而我们一般希望横坐标是 HZ；第二， 横坐标的范围让我们看起来很不爽；第三，网格没有打开（这点当然我们可以通过在后面加上 grid on 解决）。 下面，我们来看看如何定制我们自己的伯德图风格： 在命令窗口中输入：bodeoptions 我们可以看到以下内容： ans = Title: [1x1 struct] XLabel: [1x1 struct] 

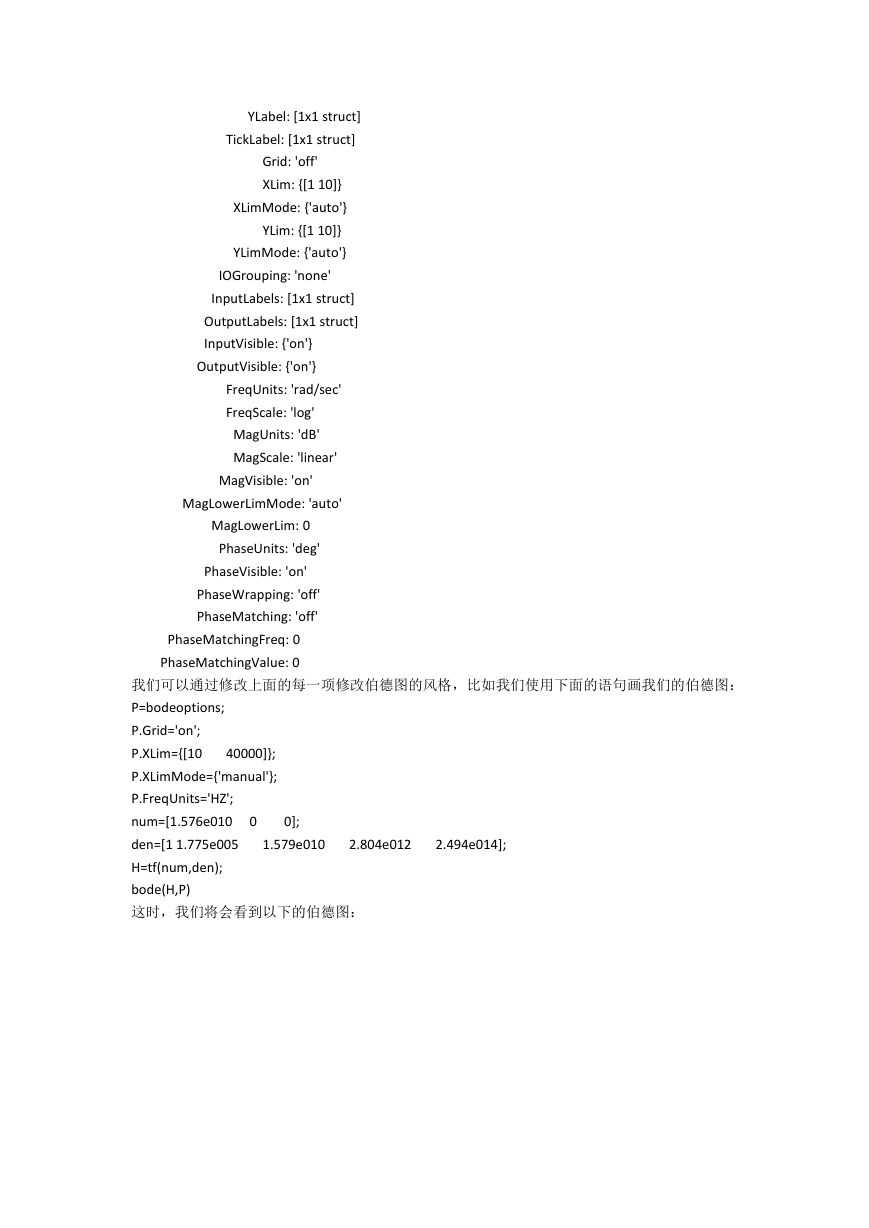

YLabel: [1x1 struct] TickLabel: [1x1 struct] Grid: 'off' XLim: {[1 10]} XLimMode: {'auto'} YLim: {[1 10]} YLimMode: {'auto'} IOGrouping: 'none' InputLabels: [1x1 struct] OutputLabels: [1x1 struct] InputVisible: {'on'} OutputVisible: {'on'} FreqUnits: 'rad/sec' FreqScale: 'log' MagUnits: 'dB' MagScale: 'linear' MagVisible: 'on' MagLowerLimMode: 'auto' MagLowerLim: 0 PhaseUnits: 'deg' PhaseVisible: 'on' PhaseWrapping: 'off' PhaseMatching: 'off' PhaseMatchingFreq: 0 PhaseMatchingValue: 0 我们可以通过修改上面的每一项修改伯德图的风格，比如我们使用下面的语句画我们的伯德图： P=bodeoptions; P.Grid='on'; P.XLim={[10 40000]}; P.XLimMode={'manual'}; P.FreqUnits='HZ'; num=[1.576e010 den=[1 1.775e005 H=tf(num,den); bode(H,P) 这时，我们将会看到以下的伯德图： 2.494e014]; 0]; 0 1.579e010 2.804e012 

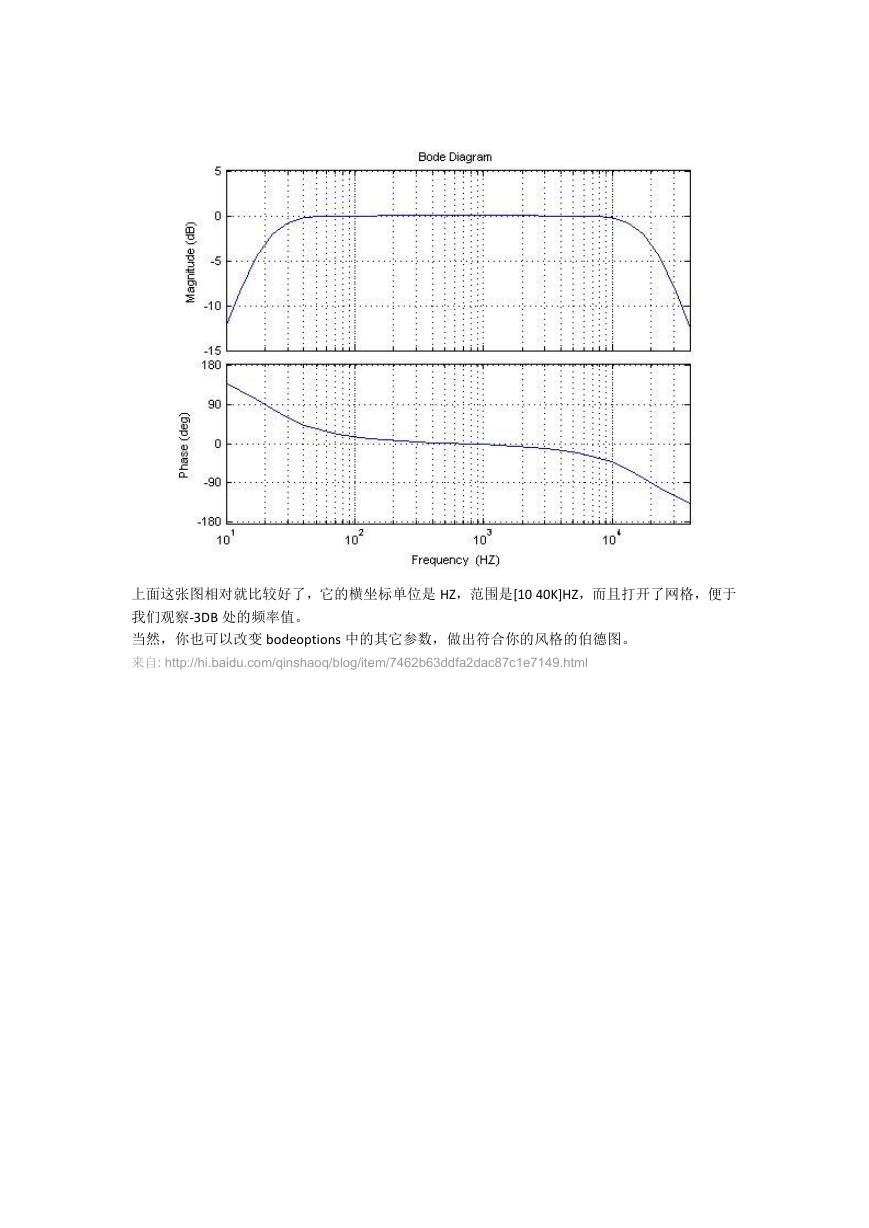

上面这张图相对就比较好了，它的横坐标单位是 HZ，范围是[10 40K]HZ，而且打开了网格，便于 我们观察-3DB 处的频率值。 当然，你也可以改变 bodeoptions 中的其它参数，做出符合你的风格的伯德图。 来自: http://hi.baidu.com/qinshaoq/blog/item/7462b63ddfa2dac87c1e7149.html
