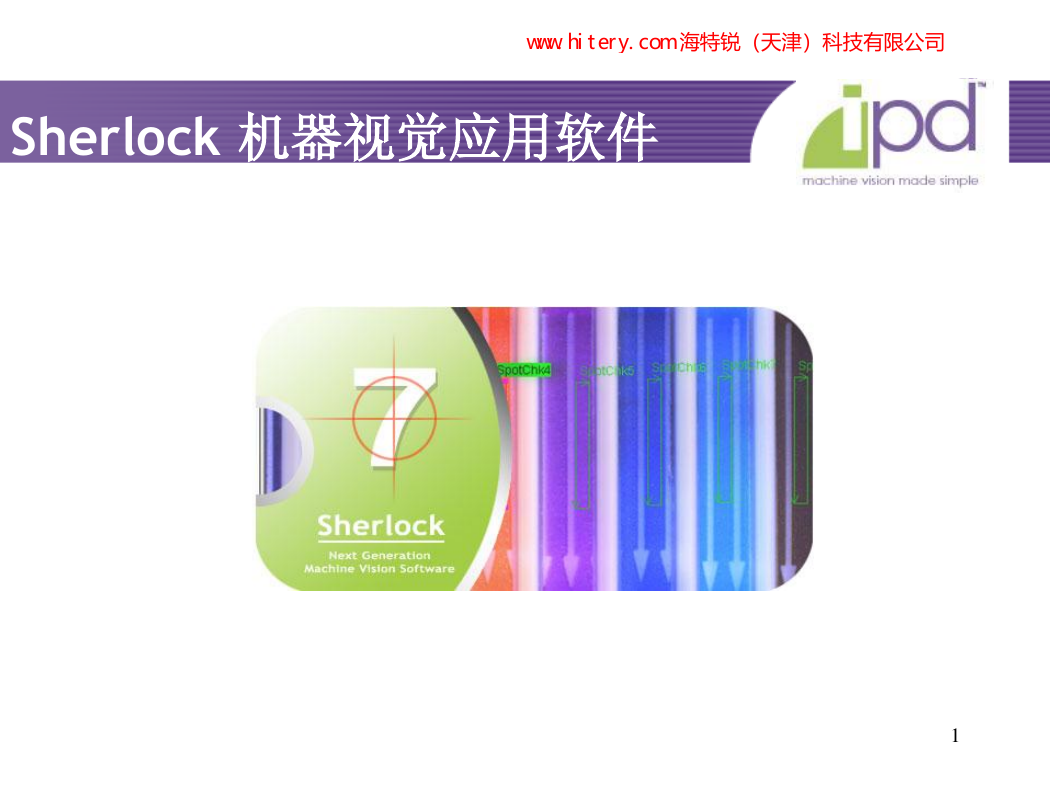

Sherlock 机器视觉应用软件 1

Sherlock 是什么？功能齐全，性能优越，配置简便，多视野的视觉分析软件 Sherlock是一先进的机器视觉软件，极易配置操作，适用于各种各样自动化检测应用。其基于Windows，点击式，可快速试验及开发的图形式环境平台提供部署了丰富的经实践证明的图像工具和处理功能。 2

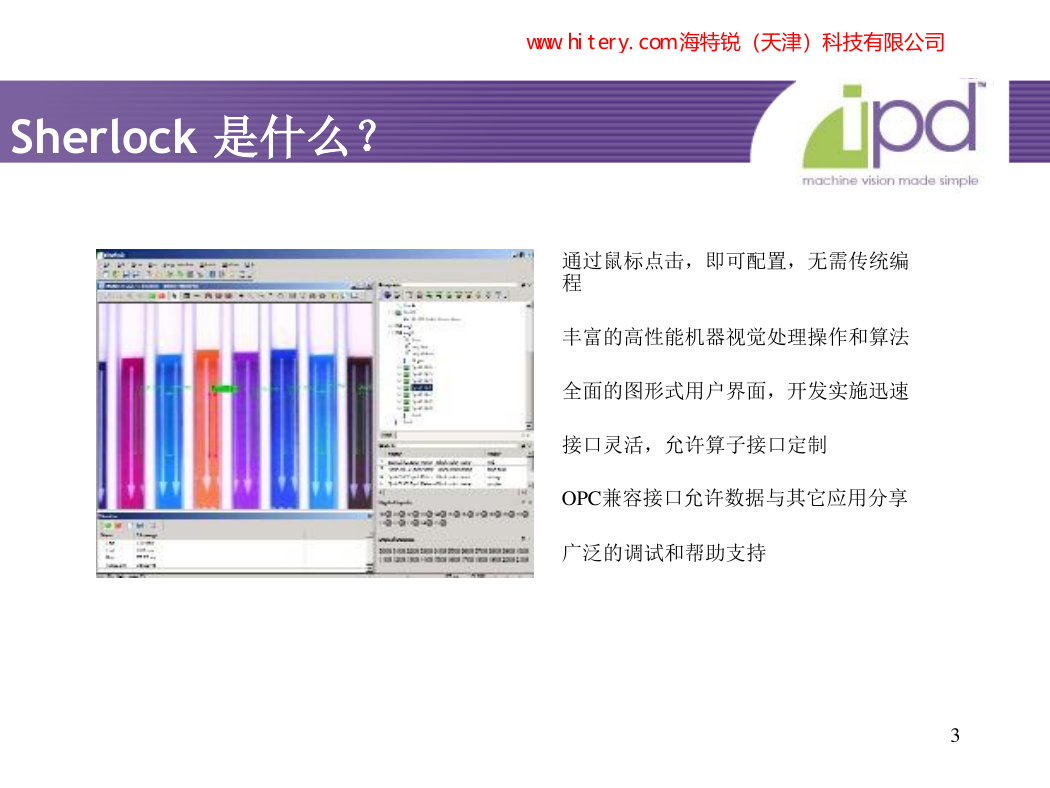

Sherlock 是什么？通过鼠标点击，即可配置，无需传统编程丰富的高性能机器视觉处理操作和算法全面的图形式用户界面，开发实施迅速接口灵活，允许算子接口定制 OPC兼容接口允许数据与其它应用分享广泛的调试和帮助支持 3

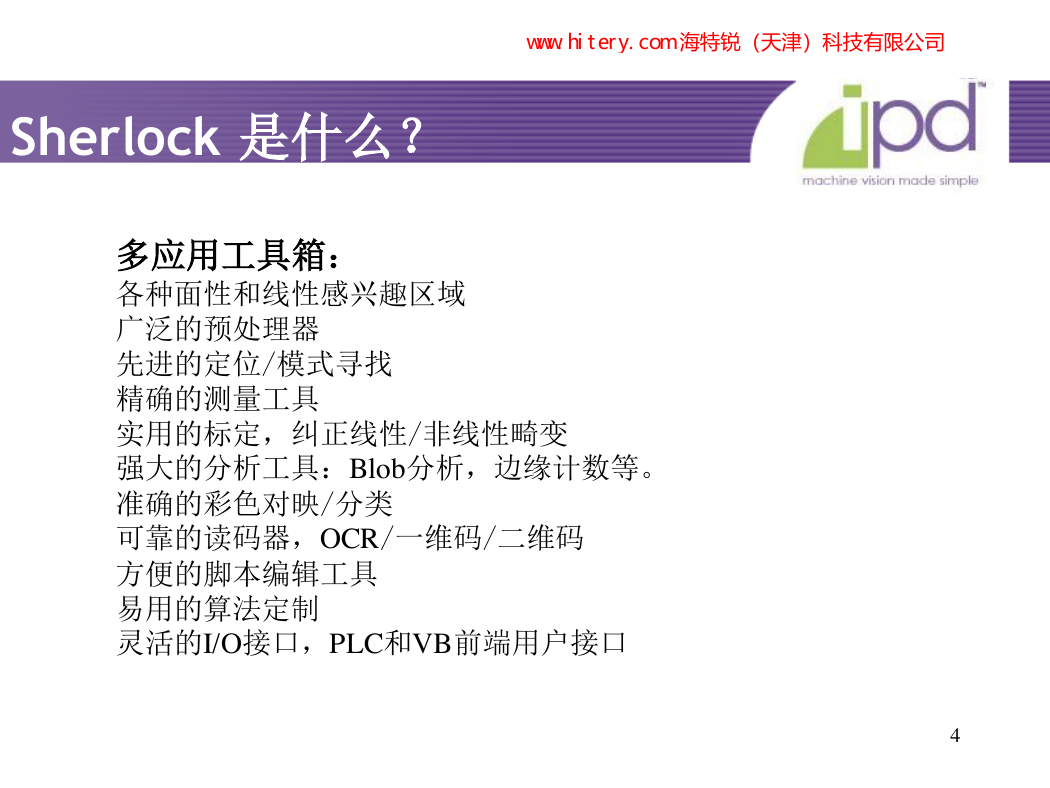

Sherlock 是什么？多应用工具箱：各种面性和线性感兴趣区域广泛的预处理器先进的定位/模式寻找精确的测量工具实用的标定，纠正线性/非线性畸变强大的分析工具：Blob分析，边缘计数等。准确的彩色对映/分类可靠的读码器，OCR/一维码/二维码方便的脚本编辑工具易用的算法定制灵活的I/O接口，PLC和VB前端用户接口 4

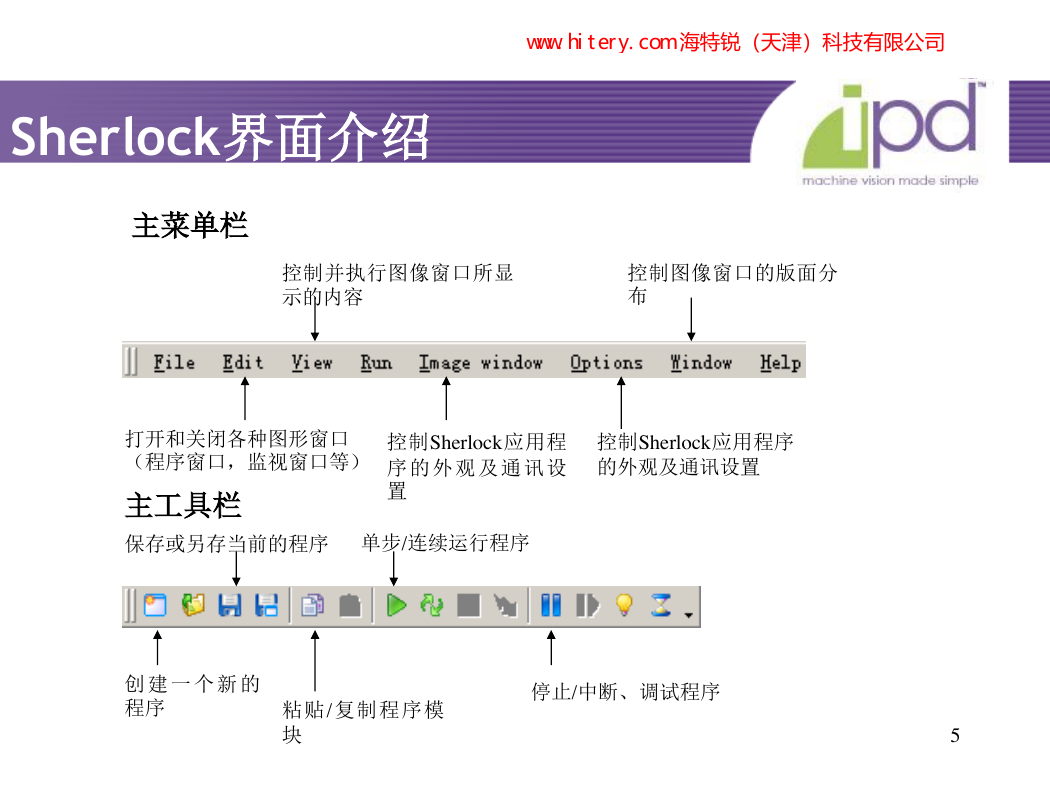

Sherlock界面介绍主菜单栏控制并执行图像窗口所显示的内容控制图像窗口的版面分布打开和关闭各种图形窗口（程序窗口，监视窗口等）主工具栏保存或另存当前的程序控制Sherlock 应用程序的外观及通讯设置控制Sherlock应用程序的外观及通讯设置单步/连续运行程序创建一个新的程序粘贴 /复制程序模块停止/中断、调试程序 5

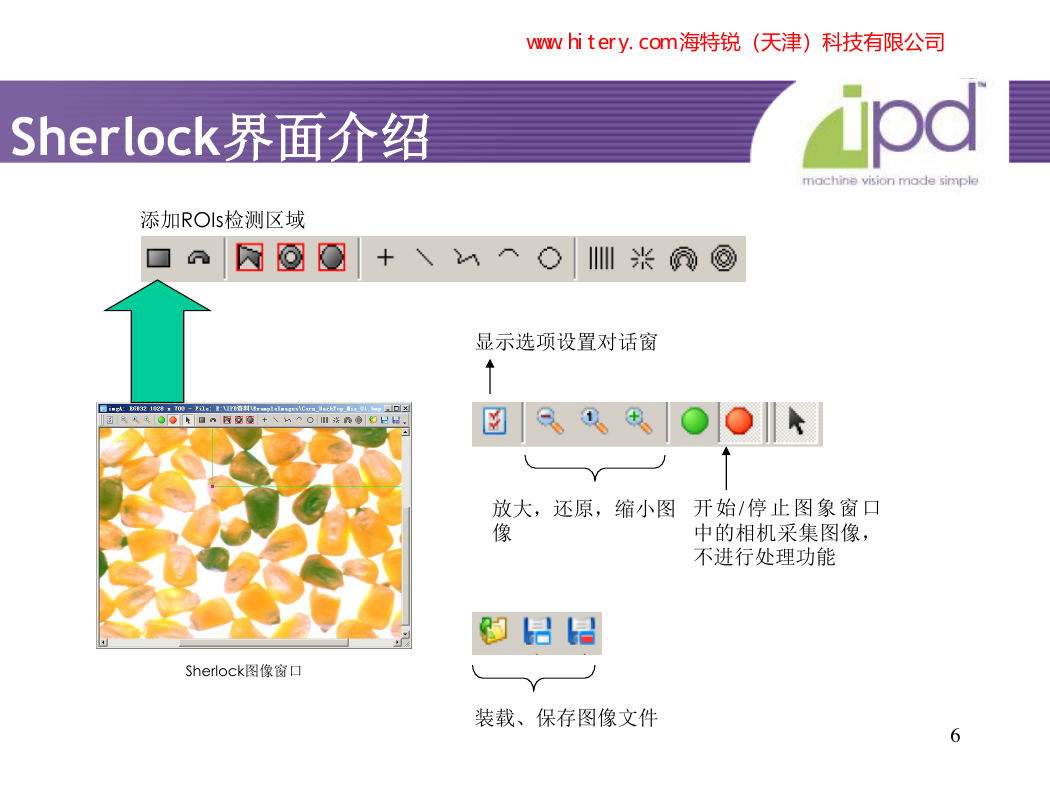

Sherlock界面介绍添加ROIs检测区域显示选项设置对话窗放大，还原，缩小图像开始/ 停止图象窗口中的相机采集图像，不进行处理功能 Sherlock图像窗口装载、保存图像文件 6

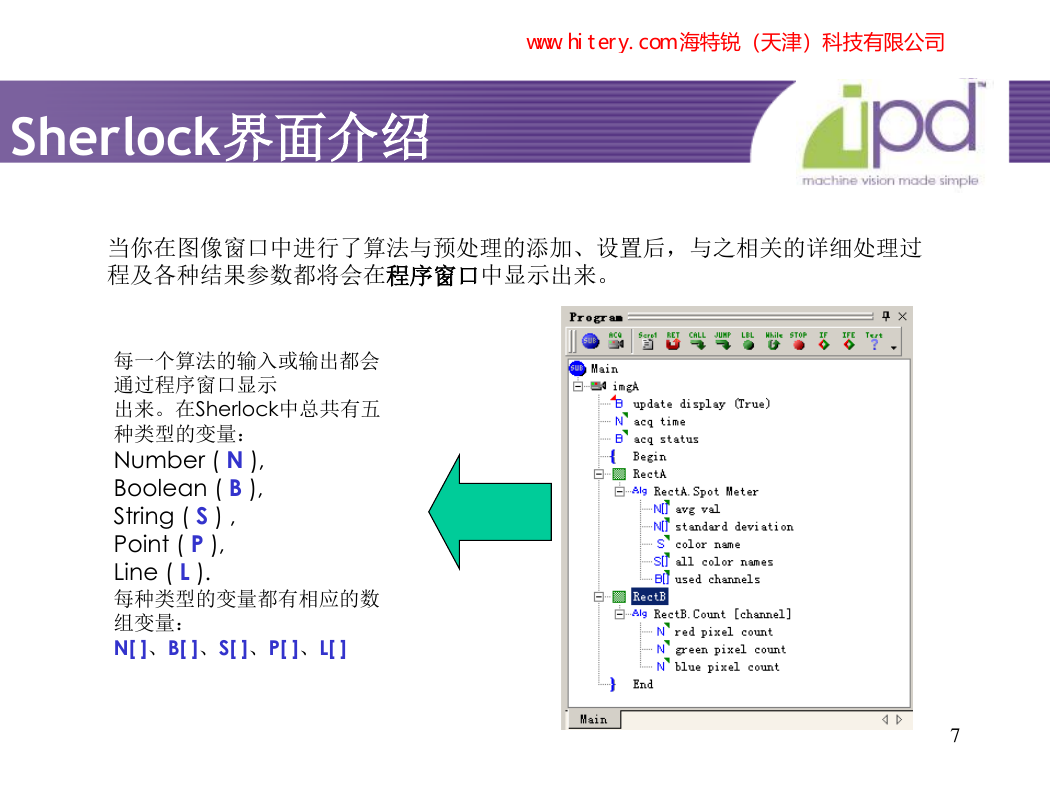

Sherlock界面介绍当你在图像窗口中进行了算法与预处理的添加、设置后，与之相关的详细处理过程及各种结果参数都将会在程序窗口中显示出来。每一个算法的输入或输出都会通过程序窗口显示出来。在Sherlock中总共有五种类型的变量： Number ( N ), Boolean ( B ), String ( S ) , Point ( P ), Line ( L ). 每种类型的变量都有相应的数组变量： N[ ]、B[ ]、S[ ]、P[ ]、L[ ] 7

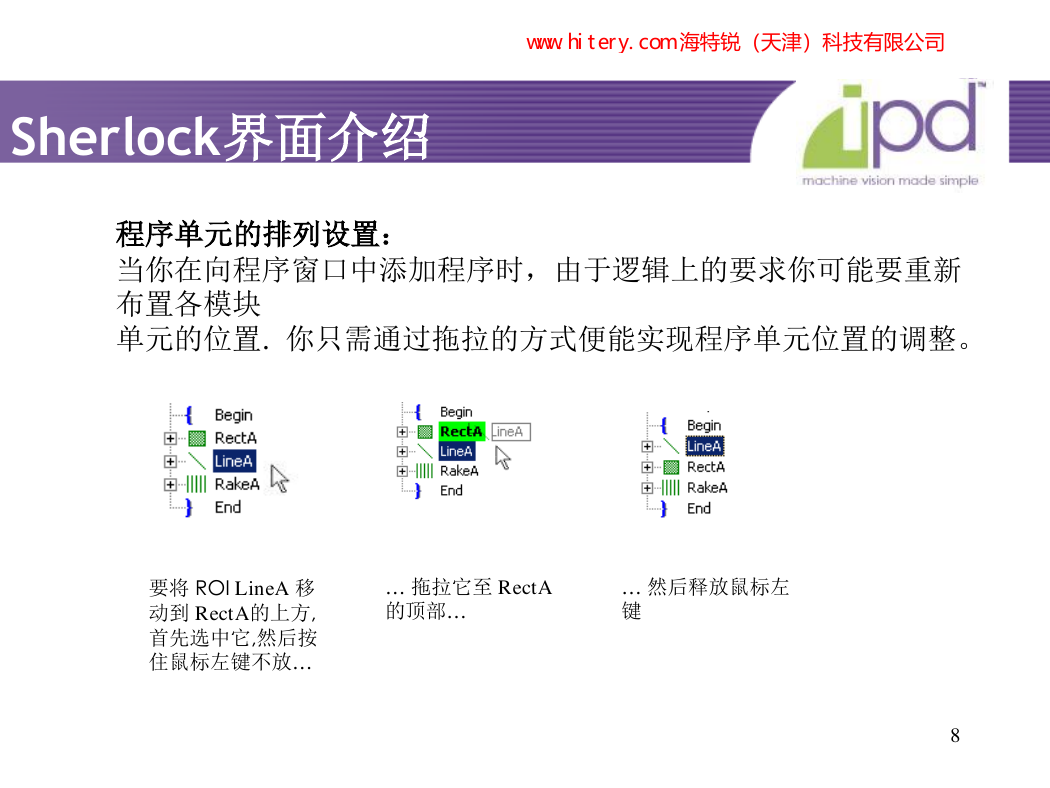

Sherlock界面介绍程序单元的排列设置：当你在向程序窗口中添加程序时，由于逻辑上的要求你可能要重新布置各模块单元的位置. 你只需通过拖拉的方式便能实现程序单元位置的调整。要将 ROI LineA 移动到 RectA的上方, 首先选中它,然后按住鼠标左键不放… … 拖拉它至 RectA 的顶部… … 然后释放鼠标左键 8
