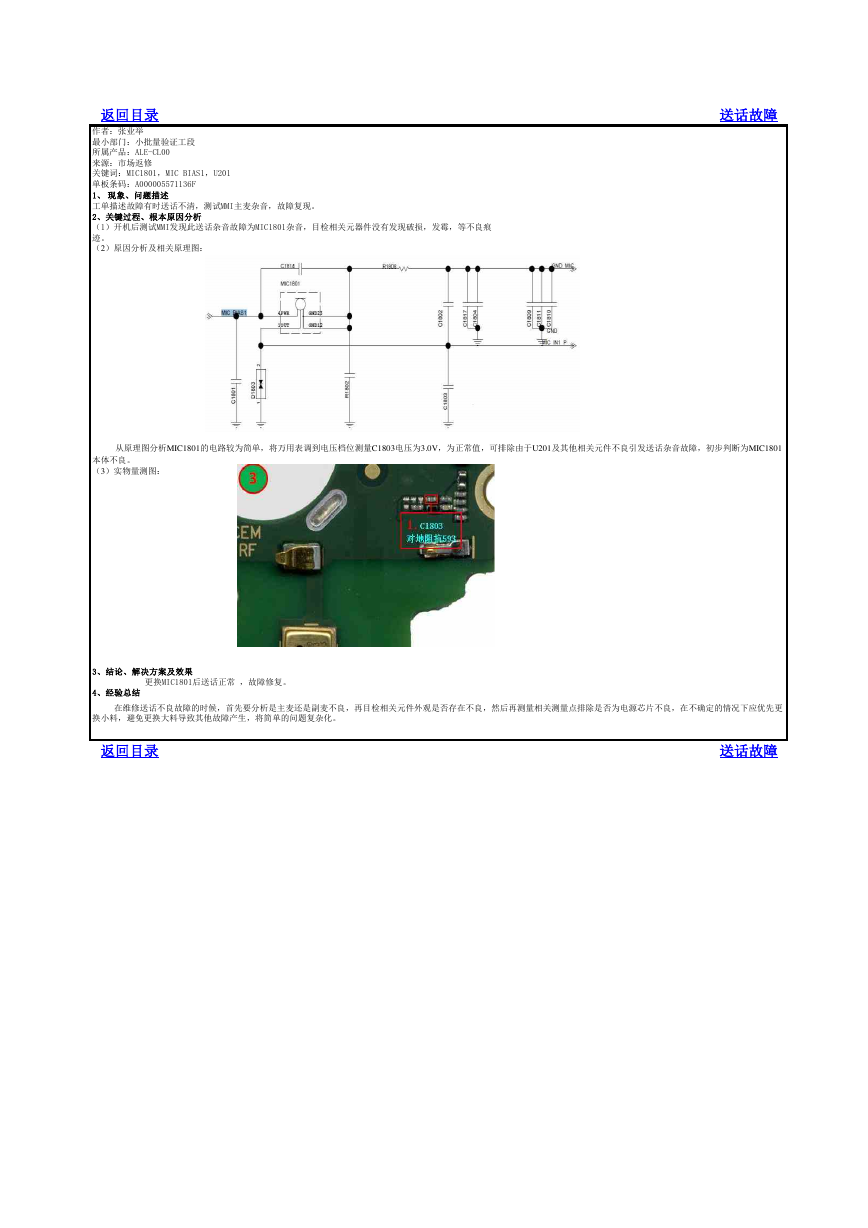

返回目录 作者：张业举 最小部门：小批量验证工段 所属产品：ALE-CL00 来源：市场返修 关键词：MIC1801，MIC BIAS1，U201 单板条码：A000005571136F 1、 现象、问题描述 工单描述故障有时送话不清，测试MMI主麦杂音，故障复现。 2、关键过程、根本原因分析 （1）开机后测试MMI发现此送话杂音故障为MIC1801杂音，目检相关元器件没有发现破损，发霉，等不良痕 迹。 （2）原因分析及相关原理图： 送话故障 从原理图分析MIC1801的电路较为简单，将万用表调到电压档位测量C1803电压为3.0V，为正常值，可排除由于U201及其他相关元件不良引发送话杂音故障，初步判断为MIC1801 本体不良。 （3）实物量测图： 3、结论、解决方案及效果 更换MIC1801后送话正常 ，故障修复。 4、经验总结 在维修送话不良故障的时候，首先要分析是主麦还是副麦不良，再目检相关元件外观是否存在不良，然后再测量相关测量点排除是否为电源芯片不良，在不确定的情况下应优先更 换小料，避免更换大料导致其他故障产生，将简单的问题复杂化。 返回目录 送话故障
