Digital Camera
使用說明書
目次
1.注意事項
1-1 安全注意………......…………………………..………............…...…….…...3
1-2 使用前之注意事項……..............…………………………….….....………...3
1-3 操作上之注意………............................ ............ .........….......3
1-4 包裝內容………..............................…....... ....... ......……..…...4
2.認識數位相機
2-1 相機構造……….......................……........…........….……...…......5
2-2 相機規格....................................... ........... ..............…....7
2-3 系統需求……………………………………………………………………..……………8
3.相機控制、操作及顯示
3-1 燈號………....................….... .............…......…....…………….....9
3-2 螢幕………..................………........……......….…………...............9
3-3 電源.………………………………….. ……………………….……………….……..10
3-4 快門………................................ .......……………………………....10
3-5 模式選擇鍵.......……….…...……...…...…………...…………...……......11
3-6 多重選擇鍵…………………………………...…………...……………..….………11
3-7 確認/功能鍵……………………………………………………..………….………….11
3-8 瀏覽鍵………………………………………………………..………………………….11
3-9 近拍鍵…………………………………………………………….…………….……….12
4.模式選項索引
4-1 拍照模式...................................... ................. ......…....13
4-2 錄影模式......................……………............ ............. ...........15
4-3 瀏覽模式........................…...... ....…....... ....….………….......17
4-4 設定模式.....................…..………. …..………. …..…......….........22
4-5 連接電腦模式...............…………..........…... ……………….………...25
4-6 模式選擇入口模式.........…………..........…... ……………….………….26
1
5.使用前準備
5-1 繫上腕帶…………................. …….....................……………......27
5-2 安裝電池..............…………...... …….....................…….….......27
5-3 安裝及取出記憶卡....……………... ……..................………………....28
5-4 語言設定………............... …….....................………………........29
5-5 日期時間……………………………………................………………..……..29
5-6 連接電腦模式…………………….………................…………………..……29
6.驅動程式安裝
6-1 軟體安裝 for PC……………….………................ ……………….………..31
7.應用程式安裝
7-1 應用程式安裝 for PC............. …….................…………..………...33
附錄: PicBridge 出錯類型
2

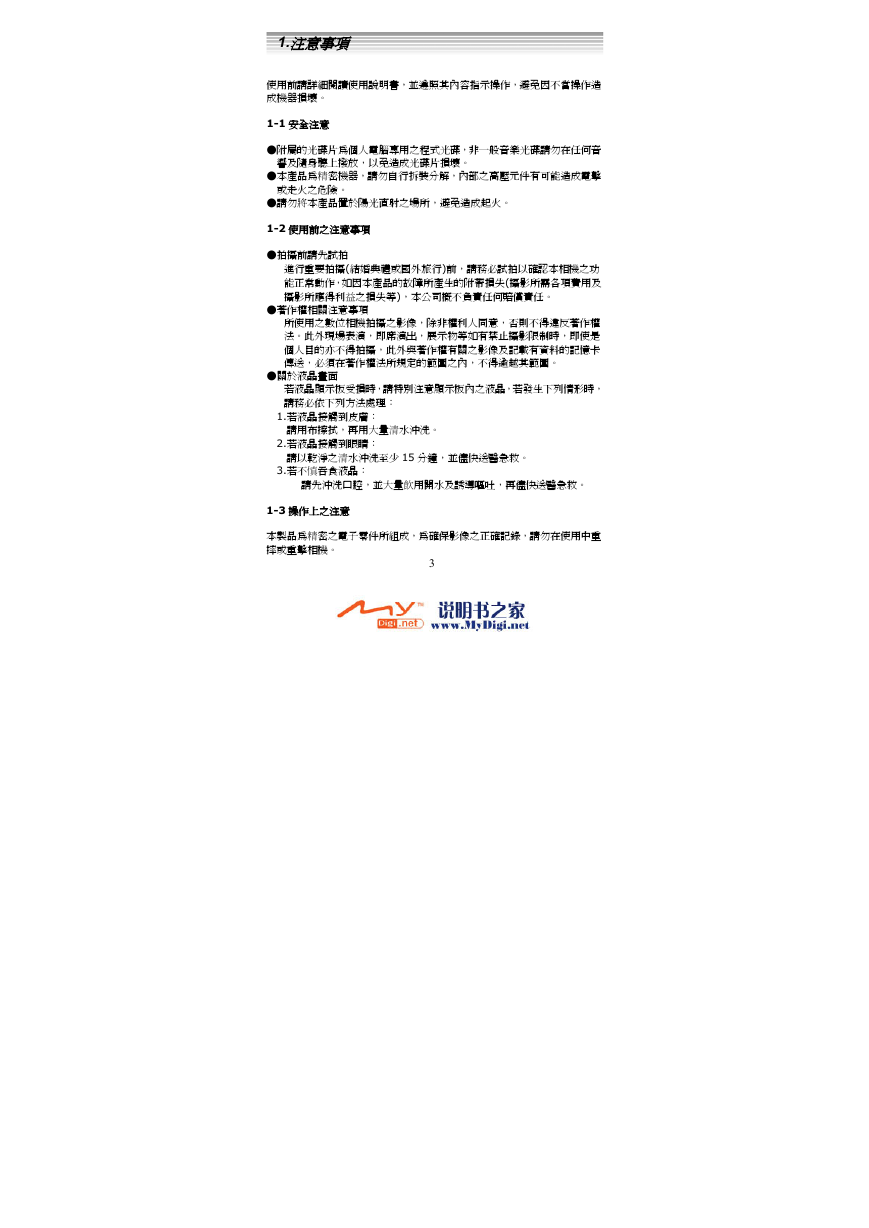

1.注意事項
使用前請詳細閱讀使用說明書,並遵照其內容指示操作,避免因不當操作造
成機器損壞。
1-1 安全注意
●附屬的光碟片為個人電腦專用之程式光碟,非一般音樂光碟請勿在任何音
響及隨身聽上撥放,以免造成光碟片損壞。
●本產品為精密機器,請勿自行拆裝分解,內部之高壓元件有可能造成電擊
或走火之危險。
●請勿將本產品置於陽光直射之場所,避免造成起火。
1-2 使用前之注意事項
●拍攝前請先試拍
進行重要拍攝(結婚典禮或國外旅行)前,請務必試拍以確認本相機之功
能正常動作,如因本產品的故障所產生的附帶損失(攝影所需各項費用及
攝影所應得利益之損失等),本公司概不負責任何賠償責任。
●著作權相關注意事項
所使用之數位相機拍攝之影像,除非權利人同意,否則不得違反著作權
法。此外現場表演,即席演出,展示物等如有禁止攝影限制時,即使是
個人目的亦不得拍攝,此外與著作權有關之影像及記載有資料的記憶卡
傳送,必須在著作權法所規定的範圍之內,不得逾越其範圍。
●關於液晶畫面
若液晶顯示板受損時,請特別注意顯示板內之液晶,若發生下列情形時,
請務必依下列方法處理:
1.若液晶接觸到皮膚:
請用布擦拭,再用大量清水沖洗。
2.若液晶接觸到眼睛:
請以乾淨之清水沖洗至少 15 分鐘,並儘快送醫急救。
3.若不慎吞食液晶:
請先沖洗口腔,並大量飲用開水及誘導嘔吐,再儘快送醫急救。
1-3 操作上之注意
本製品為精密之電子零件所組成,為確保影像之正確記錄,請勿在使用中重
摔或重擊相機。
3

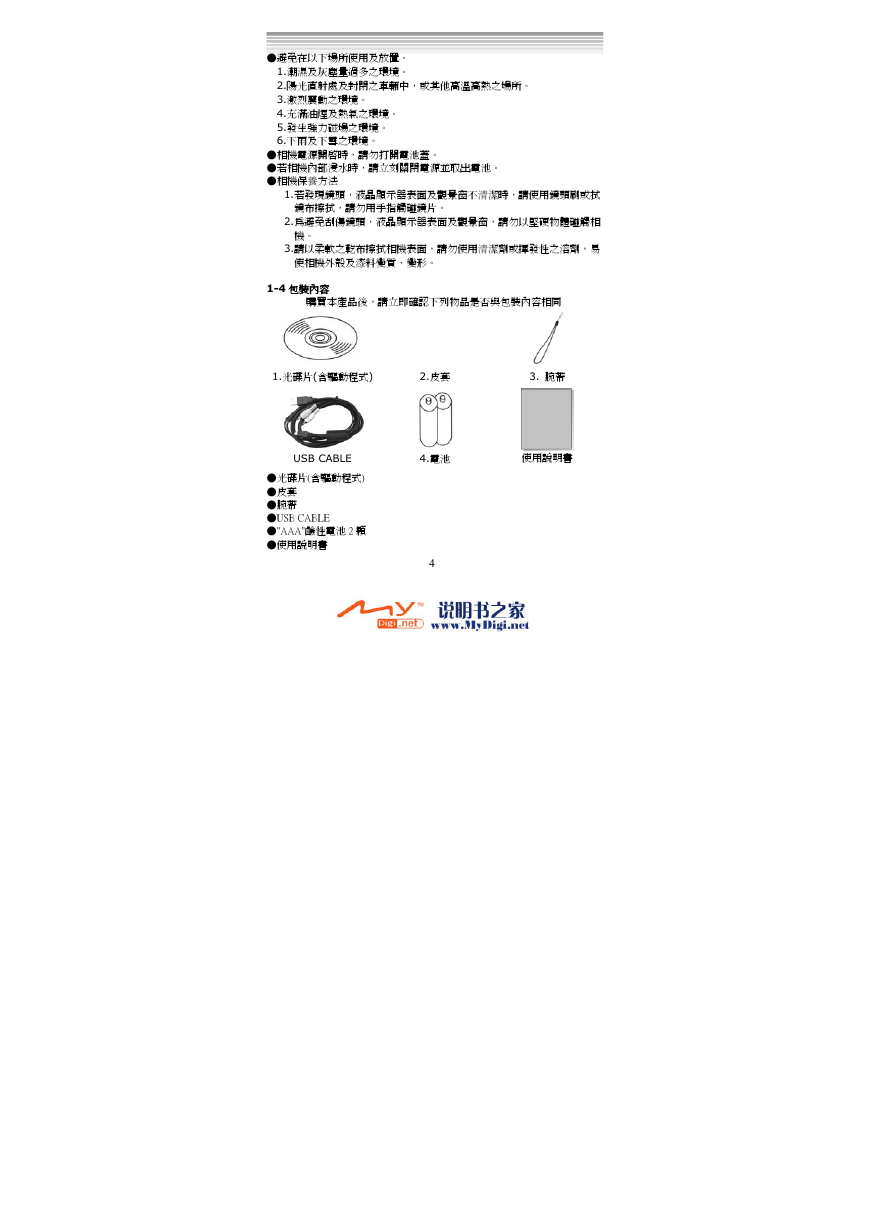

●避免在以下場所使用及放置。
1.潮濕及灰塵量過多之環境。
2.陽光直射處及封閉之車輛中,或其他高溫高熱之場所。
3.激烈震動之環境。
4.充滿油煙及熱氣之環境。
5.發生強力磁場之環境。
6.下雨及下雪之環境。
●相機電源開啟時,請勿打開電池蓋。
●若相機內部浸水時,請立刻關閉電源並取出電池。
●相機保養方法
1.若發現鏡頭,液晶顯示器表面及觀景窗不清潔時,請使用鏡頭刷或拭
鏡布擦拭,請勿用手指觸碰鏡片。
2.為避免刮傷鏡頭,液晶顯示器表面及觀景窗,請勿以堅硬物體碰觸相
機。
3.請以柔軟之乾布擦拭相機表面,請勿使用清潔劑或揮發性之溶劑,易
使相機外殼及漆料變質、變形。
1-4 包裝內容
購買本產品後,請立即確認下列物品是否與包裝內容相同
1.光碟片(含驅動程式)
2.皮套
3. 腕帶
USB CABLE
4.電池
使用說明書
●光碟片(含驅動程式)
●皮套
●腕帶
●USB CABLE
●"AAA"鹼性電池 2 顆
●使用說明書
4
2.認識數位相機
2-1 相機構造
正面
(1) 快門鍵
(2) 電源開關
(3) 白拍燈
(4) 閃光燈
(5) 鏡頭
(6) 腕帶扣
(7) 電池蓋
(8) 記憶卡插槽
(9) 腳架孔
(10)麥克風
5
背面
(1) 近拍指示燈
(2) 狀態指示燈
(3) 瀏覽鍵
(4) 模式選擇鍵
(5) 確認/功能鍵
(6) 移動選擇鍵
(7) 近拍鍵
(8) USB/AV 連接埠
(9) LCD 螢幕
6

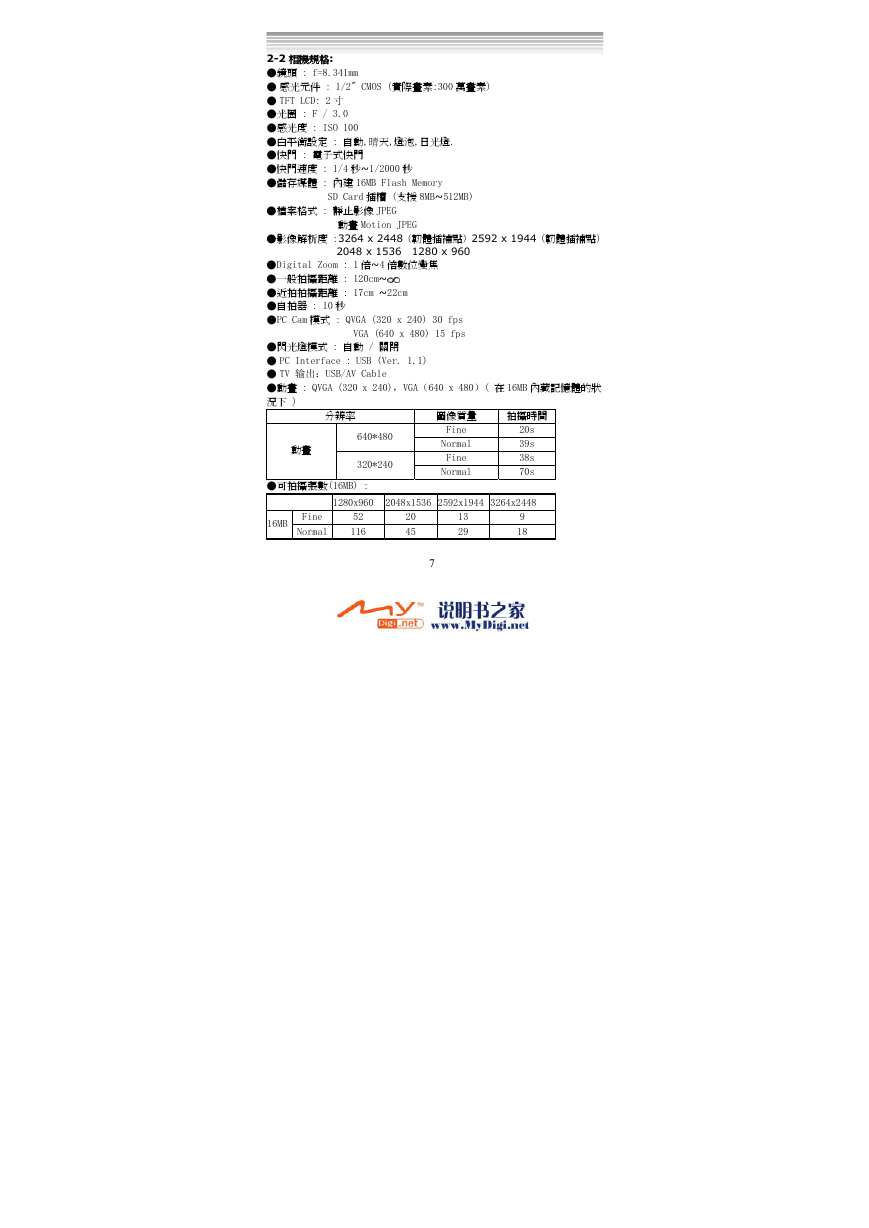

2-2 相機規格:
●鏡頭 : f=8.341mm
● 感光元件 : 1/2" CMOS (實際畫素:300 萬畫素)
● TFT LCD: 2 寸
●光圈 : F / 3.0
●感光度 : ISO 100
●白平衡設定 : 自動,晴天,燈泡,日光燈.
●快門 : 電子式快門
●快門速度 : 1/4 秒~1/2000 秒
●儲存媒體 : 內建 16MB Flash Memory
SD Card 插槽 (支援 8MB~512MB)
●檔案格式 : 靜止影像 JPEG
動畫 Motion JPEG
2048 x 1536 1280 x 960
●影像解析度 :3264 x 2448 (韌體插補點) 2592 x 1944 (韌體插補點)
●Digital Zoom : 1 倍~4 倍數位變焦
●一般拍攝距離 : 120cm~
●近拍拍攝距離 : 17cm ~22cm
●自拍器 : 10 秒
●PC Cam 模式 : QVGA (320 x 240) 30 fps
VGA (640 x 480) 15 fps
●閃光燈模式 : 自動 / 關閉
● PC Interface : USB (Ver. 1.1)
● TV 输出:USB/AV Cable
●動畫 : QVGA (320 x 240),VGA(640 x 480)( 在 16MB 內藏記憶體的狀
況下 )
分辨率
圖像質量
拍攝時間
動畫
640*480
320*240
Fine
Normal
Fine
Normal
20s
39s
38s
70s
●可拍攝張數(16MB) :
1280x960
16MB
Fine
Normal
52
116
2048x1536 2592x1944 3264x2448
20
45
13
29
9
18
7
