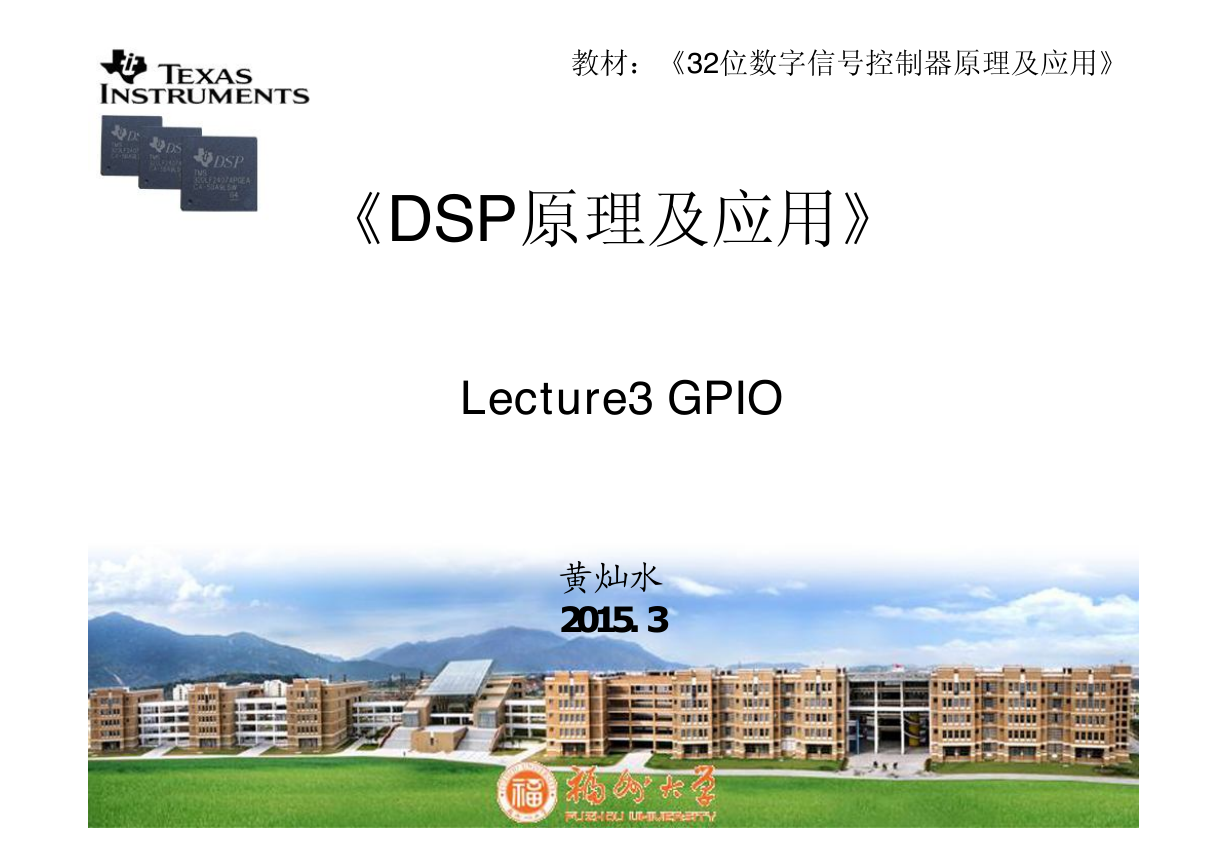

教材：《32位数字信号控制器原理及应用》《DSP原理及应用》 Lecture3 GPIO 黄灿水 2015.3

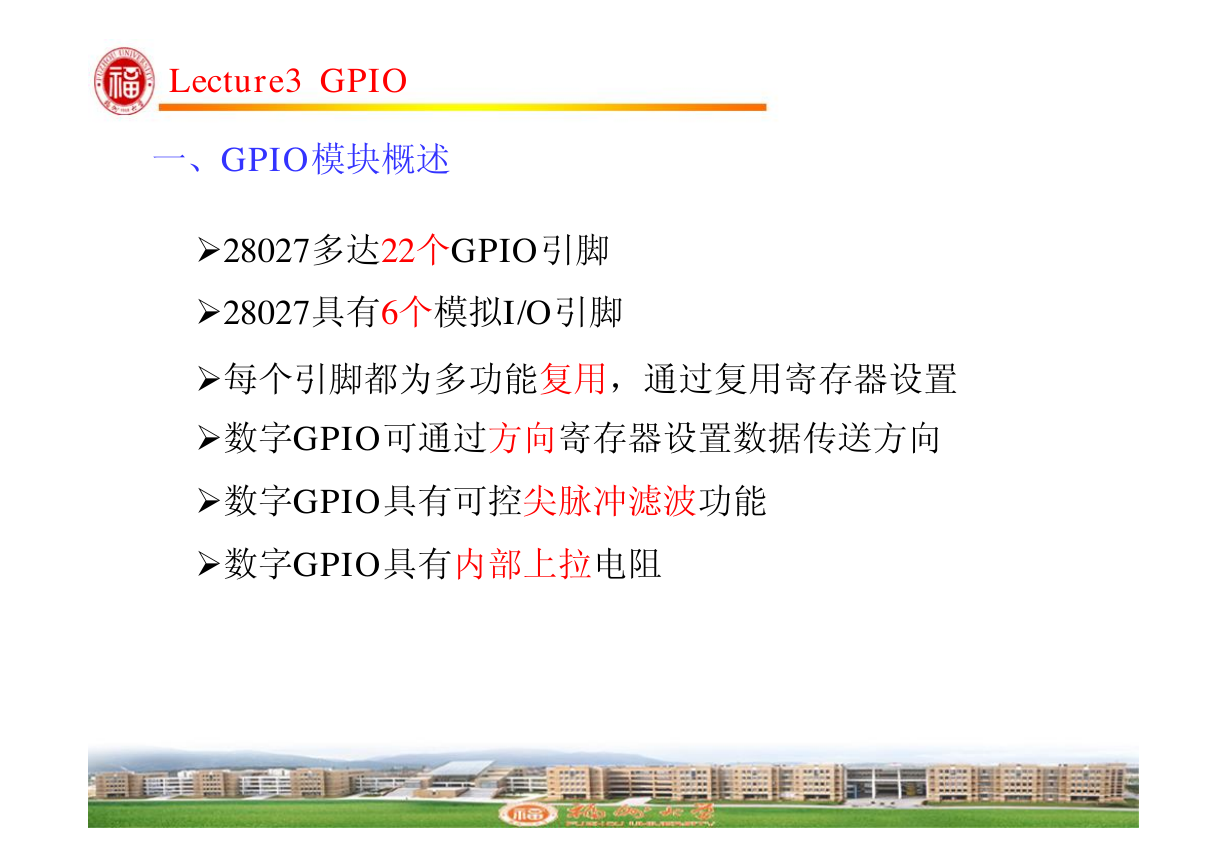

Lecture3 GPIO 一、GPIO模块概述 28027多达22个GPIO引脚 28027具有6个模拟I/O引脚 每个引脚都为多功能复用，通过复用寄存器设置 数字GPIO可通过方向寄存器设置数据传送方向 数字GPIO具有可控尖脉冲滤波功能 数字GPIO具有内部上拉电阻

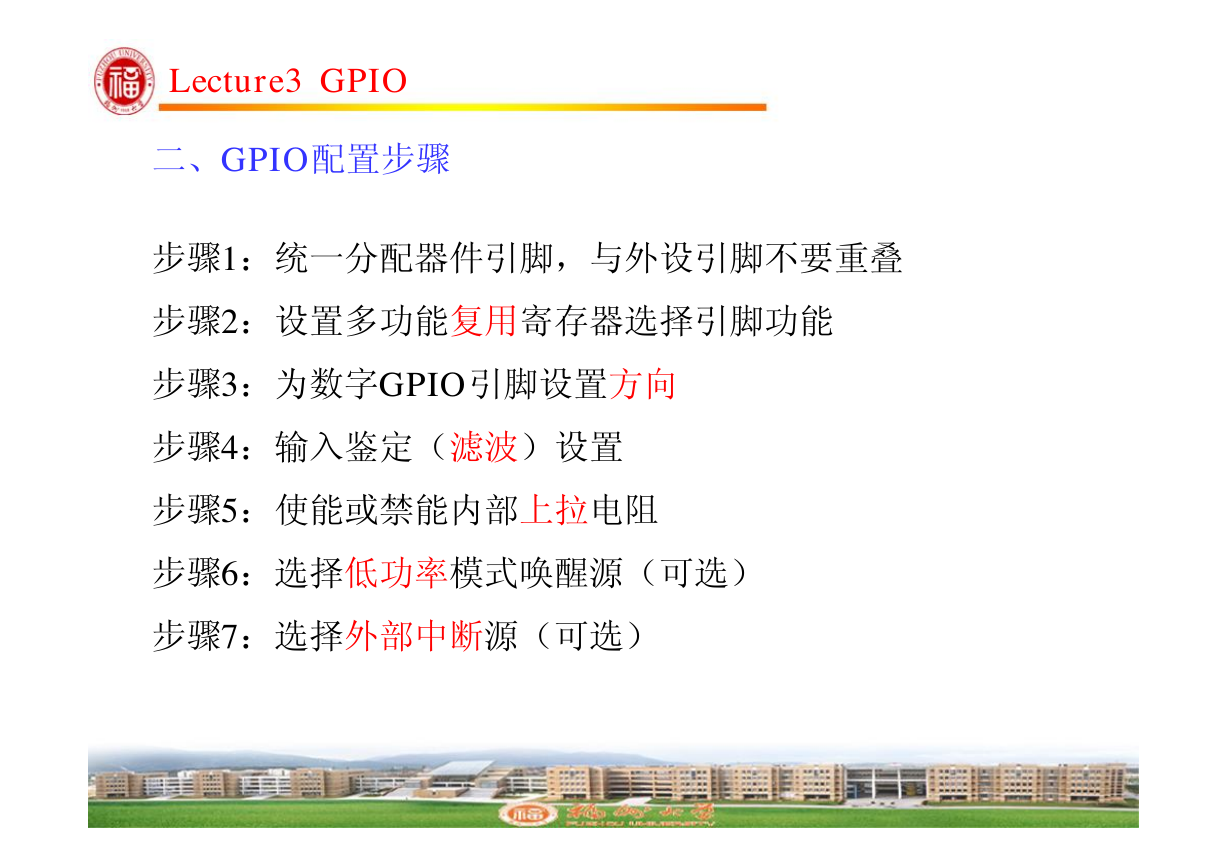

Lecture3 GPIO 二、GPIO配置步骤步骤1：统一分配器件引脚，与外设引脚不要重叠步骤2：设置多功能复用寄存器选择引脚功能步骤3：为数字GPIO引脚设置方向步骤4：输入鉴定（滤波）设置步骤5：使能或禁能内部上拉电阻步骤6：选择低功率模式唤醒源（可选）步骤7：选择外部中断源（可选）

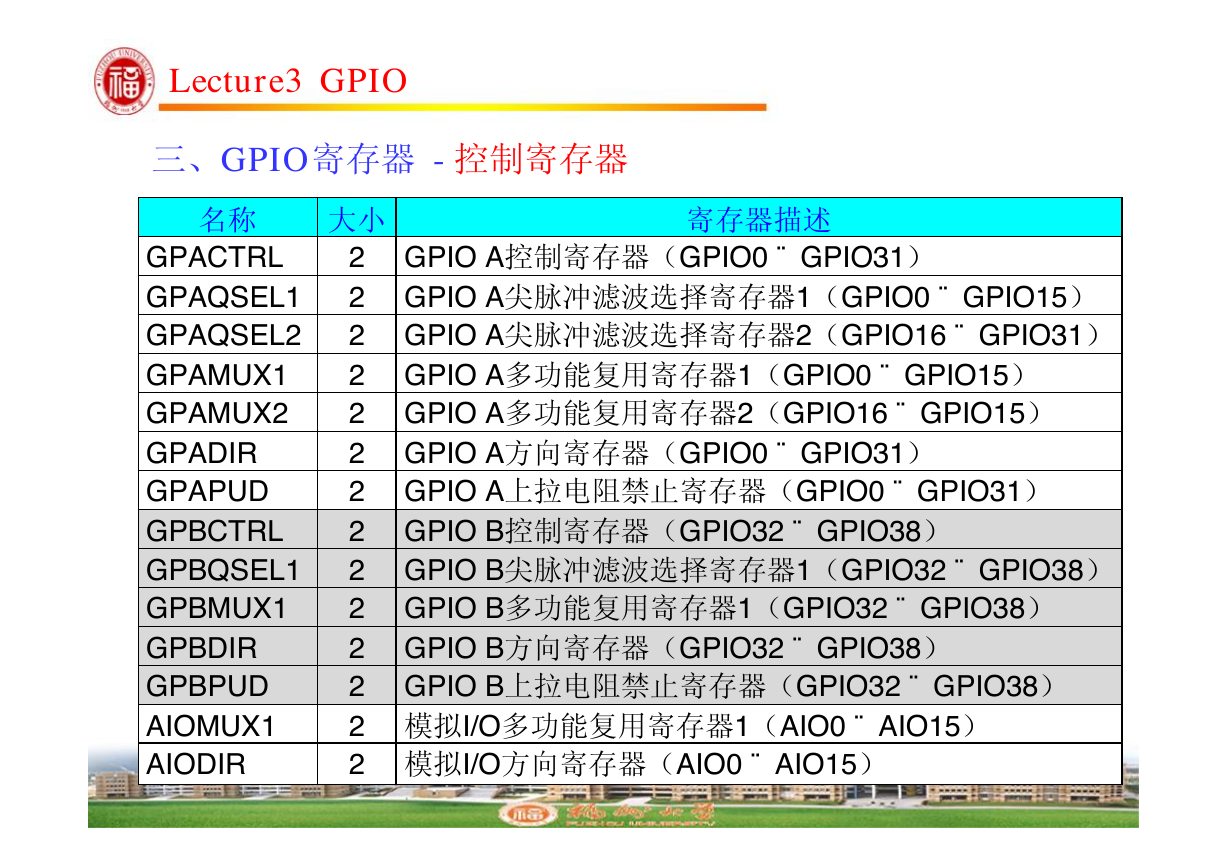

Lecture3 GPIO 三、GPIO寄存器 - 控制寄存器名称大小寄存器描述 GPACTRL GPAQSEL1 GPAQSEL2 GPAMUX1 GPAMUX2 GPADIR GPAPUD GPBCTRL GPBQSEL1 GPBMUX1 GPBDIR GPBPUD AIOMUX1 AIODIR 2 GPIO A控制寄存器（GPIO0 ¨ GPIO31） 2 GPIO A尖脉冲滤波选择寄存器1（GPIO0 ¨ GPIO15） 2 GPIO A尖脉冲滤波选择寄存器2（GPIO16 ¨ GPIO31） 2 GPIO A多功能复用寄存器1（GPIO0 ¨ GPIO15） 2 GPIO A多功能复用寄存器2（GPIO16 ¨ GPIO15） 2 GPIO A方向寄存器（GPIO0 ¨ GPIO31） 2 GPIO A上拉电阻禁止寄存器（GPIO0 ¨ GPIO31） 2 GPIO B控制寄存器（GPIO32 ¨ GPIO38） 2 GPIO B尖脉冲滤波选择寄存器1（GPIO32 ¨ GPIO38） 2 GPIO B多功能复用寄存器1（GPIO32 ¨ GPIO38） 2 GPIO B方向寄存器（GPIO32 ¨ GPIO38） 2 GPIO B上拉电阻禁止寄存器（GPIO32 ¨ GPIO38） 2 模拟I/O多功能复用寄存器1（AIO0 ¨ AIO15） 2 模拟I/O方向寄存器（AIO0 ¨ AIO15）

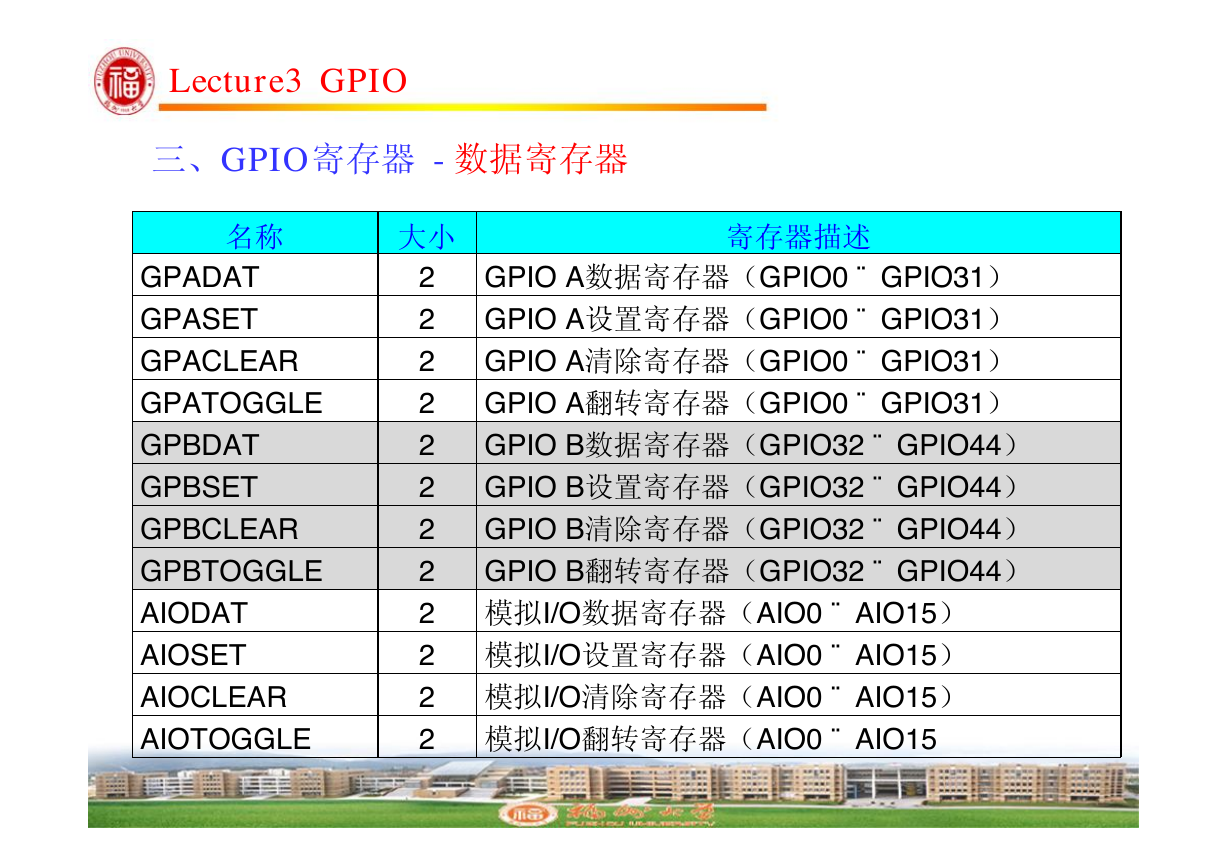

Lecture3 GPIO 三、GPIO寄存器 - 数据寄存器名称大小寄存器描述 GPADAT GPASET GPACLEAR GPATOGGLE GPBDAT GPBSET GPBCLEAR GPBTOGGLE AIODAT AIOSET AIOCLEAR AIOTOGGLE GPIO A数据寄存器（GPIO0 ¨ GPIO31） GPIO A设置寄存器（GPIO0 ¨ GPIO31） GPIO A清除寄存器（GPIO0 ¨ GPIO31） GPIO A翻转寄存器（GPIO0 ¨ GPIO31） GPIO B数据寄存器（GPIO32 ¨ GPIO44） GPIO B设置寄存器（GPIO32 ¨ GPIO44） GPIO B清除寄存器（GPIO32 ¨ GPIO44） GPIO B翻转寄存器（GPIO32 ¨ GPIO44） 2 2 2 2 2 2 2 2 2 模拟I/O数据寄存器（AIO0 ¨ AIO15） 2 模拟I/O设置寄存器（AIO0 ¨ AIO15） 2 模拟I/O清除寄存器（AIO0 ¨ AIO15） 2 模拟I/O翻转寄存器（AIO0 ¨ AIO15

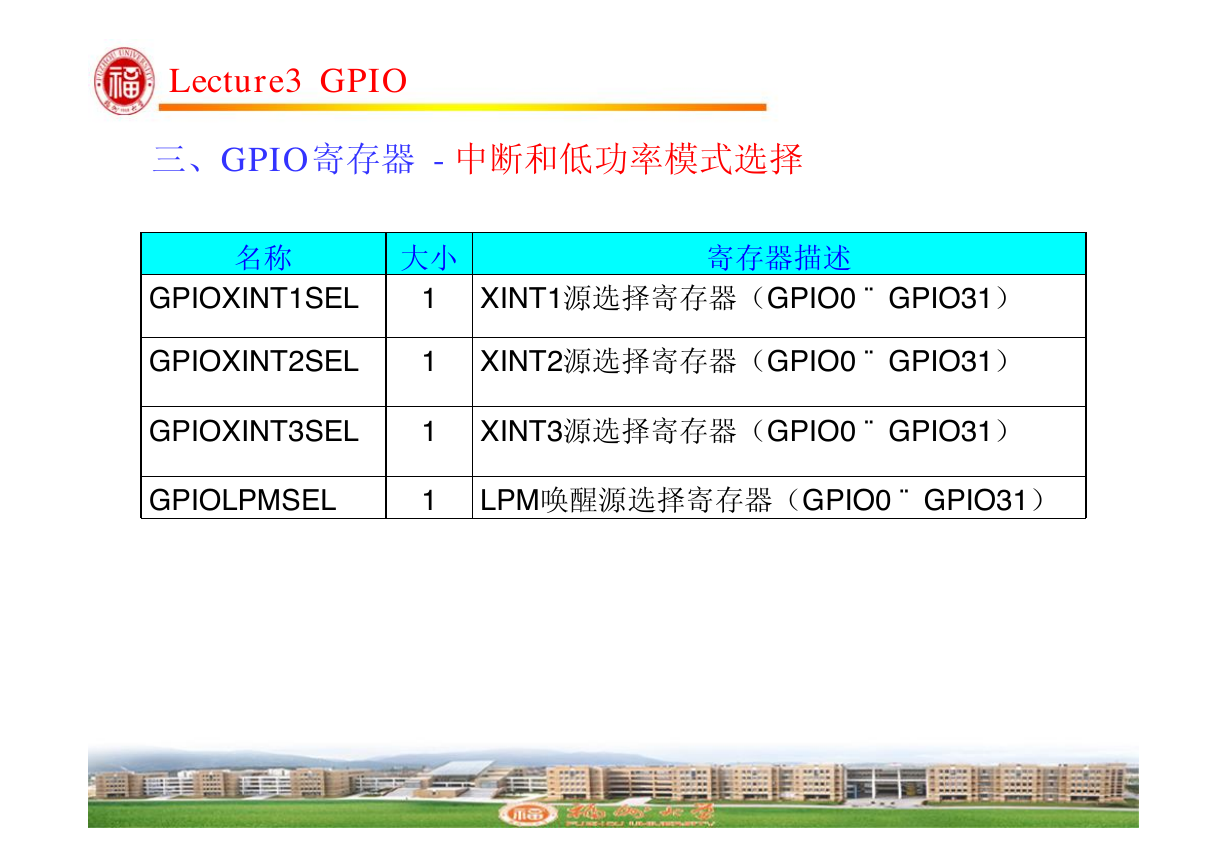

Lecture3 GPIO 三、GPIO寄存器 - 中断和低功率模式选择名称大小寄存器描述 GPIOXINT1SEL GPIOXINT2SEL GPIOXINT3SEL GPIOLPMSEL 1 1 1 1 XINT1源选择寄存器（GPIO0 ¨ GPIO31） XINT2源选择寄存器（GPIO0 ¨ GPIO31） XINT3源选择寄存器（GPIO0 ¨ GPIO31） LPM唤醒源选择寄存器（GPIO0 ¨ GPIO31）

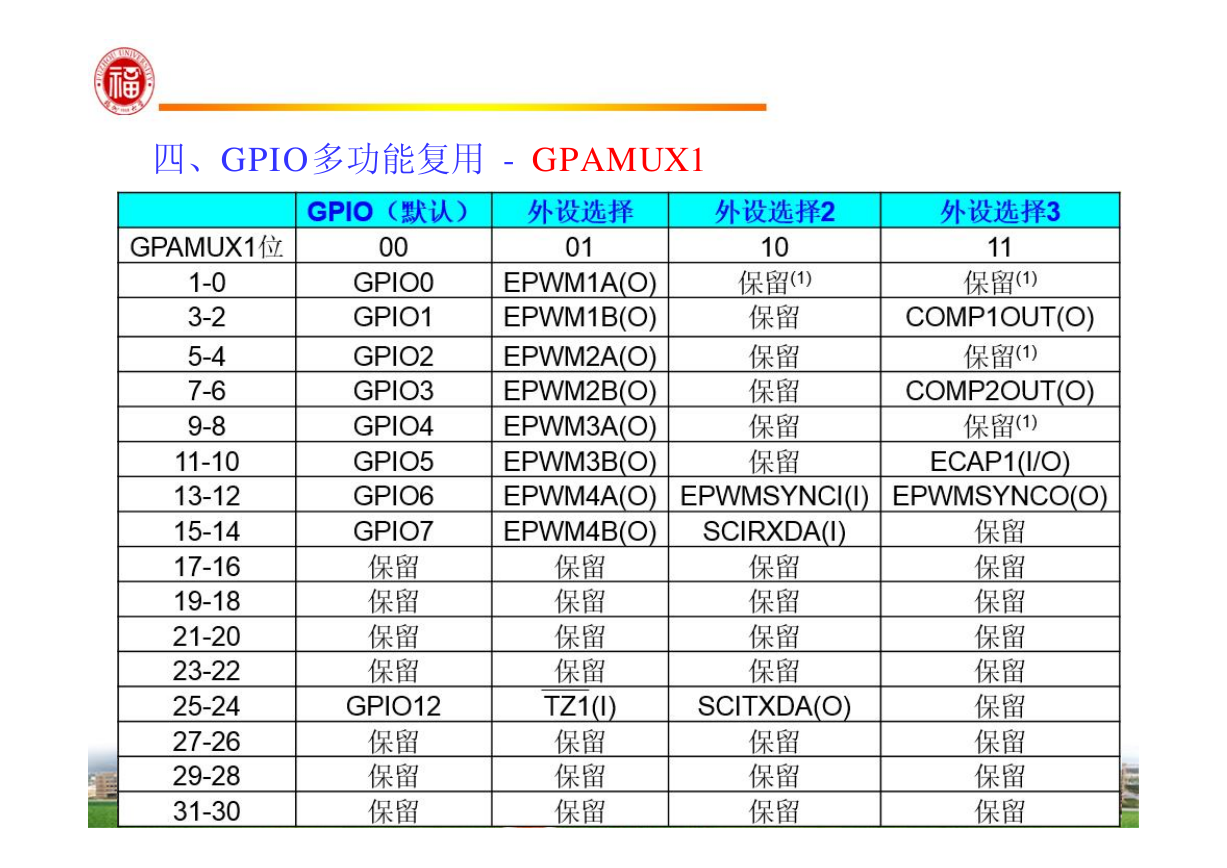

四、GPIO多功能复用 - GPAMUX1

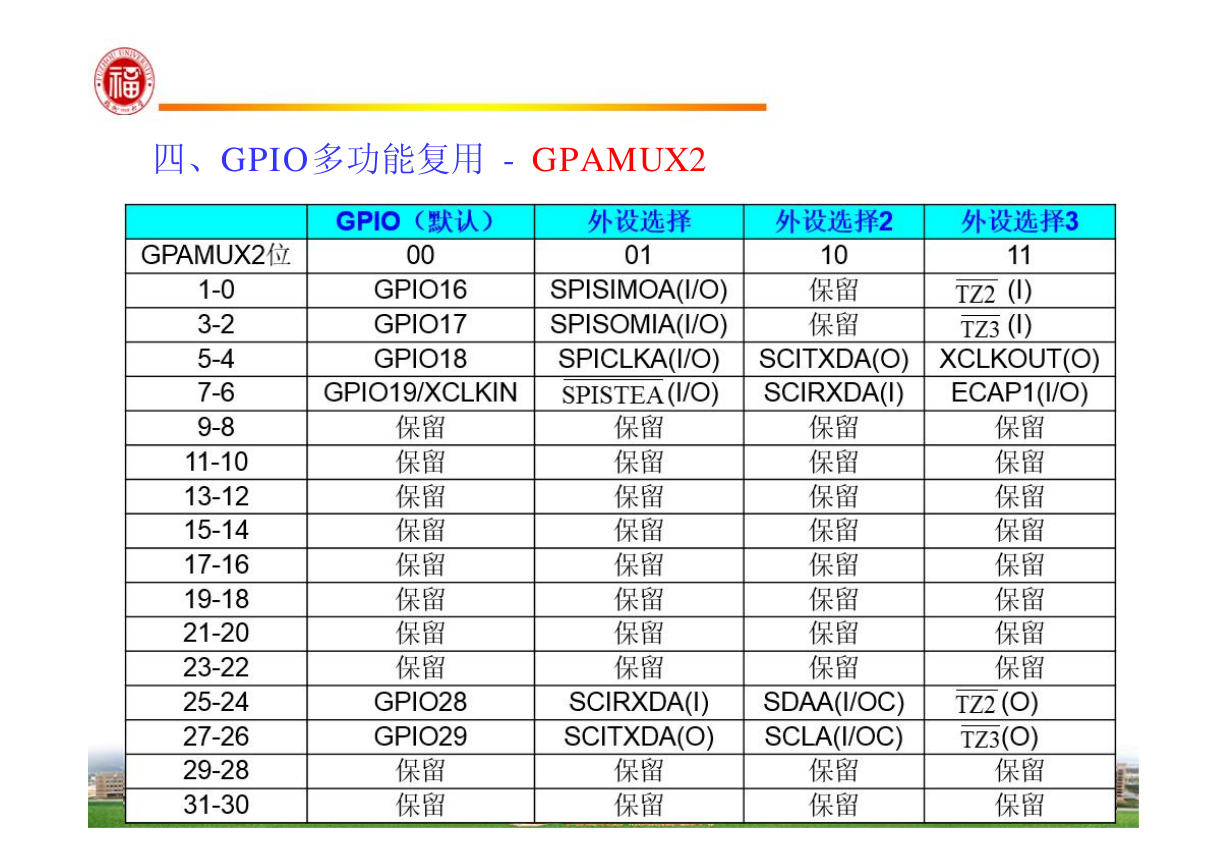

四、GPIO多功能复用 - GPAMUX2
