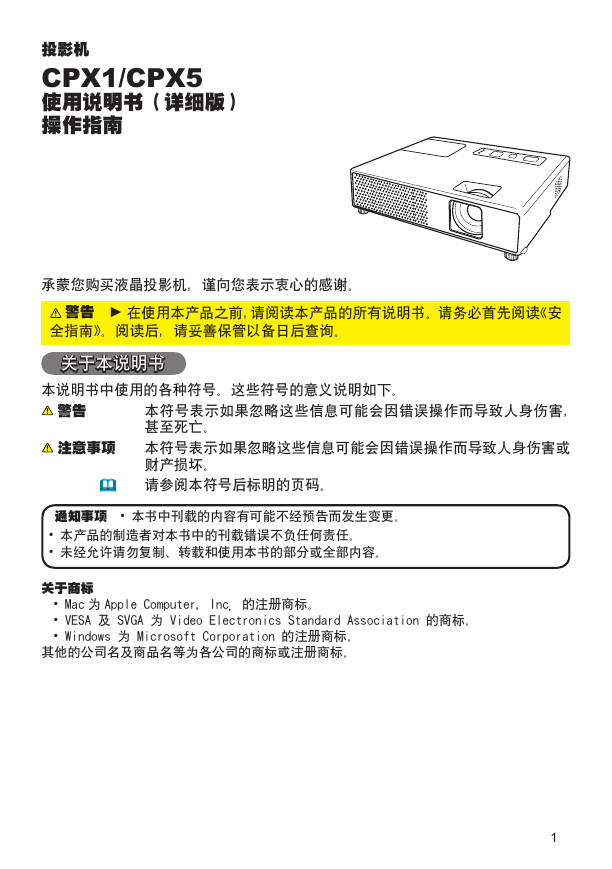

投影机 CPX1/CPX5 使用说明书 ( 详细版 ) 操作指南承蒙您购买液晶投影机，谨向您表示衷心的感谢。警告 ► 在使用本产品之前，请阅读本产品的所有说明书。请务必首先阅读《安全指南》。阅读后，请妥善保管以备日后查询。关于本说明书本说明书中使用的各种符号。这些符号的意义说明如下。警告本符号表示如果忽略这些信息可能会因错误操作而导致人身伤害，甚至死亡。注意事项本符号表示如果忽略这些信息可能会因错误操作而导致人身伤害或财产损坏。  请参阅本符号后标明的页码。通知事项 • 本书中刊载的内容有可能不经预告而发生变更。 • 本产品的制造者对本书中的刊载错误不负任何责任。 • 未经允许请勿复制、转载和使用本书的部分或全部内容。关于商标 • Mac 为 Apple Computer, Inc. 的注册商标。 • VESA 及 SVGA 为 Video Electronics Standard Association 的商标。 • Windows 为 Microsoft Corporation 的注册商标。其他的公司名及商品名等为各公司的商标或注册商标。

 简易菜单. . . . . . . . . . . . .21 宽高比 , 自动梯形失真校正梯形校正 , 图像模式 , 亮度 , 对比度 , 彩色 , 色调 , 清晰度 , 降噪模式 , 反转 , 复位 , 过滤器使用时间 , 语言 , 进入高级菜单 ... 执行 , 图像菜单. . . . . . . . . . . . .23 亮度 , 对比度 , 伽马 , 色温 , 彩色 , 色调 , 清晰度 , 我的存储器影像菜单. . . . . . . . . . . . .26 宽高比 , 扫描度 , 垂直位置 , 水平位置 , 水平相位 , 水平尺寸 , 自动调节执行输入菜单. . . . . . . . . . . . .28 逐行 , 视频降噪 , 彩色空间 , 视频格式 , 帧锁定 , Computer IN, 分辨率设置菜单. . . . . . . . . . . . .31 自动梯形失真校正降噪模式 , 反转 , 音量 , AUDIO 执行 , 梯形校正 , 屏幕菜单. . . . . . . . . . . . .33 语言 , 菜单位置 , 多色清屏 , 启动画面 , 自选画面 , 自选画面锁定 , 消息 , 源名称选项菜单. . . . . . . . . . . . .37 自动搜索 , 自动梯形失真校正 , 自动开机 , 自动关机 , 灯泡使用时间 , 过滤器使用时间 , 我的按钮 , 特殊设定 , 安全 , USB 存储器 USB 存储器 . . . . . . . . . . . .48 维护. . . . . . . . . . . . . . .57 灯泡 . . . . . . . . . . . . . .57 空气过滤器 . . . . . . . . . . .59 其他维护 . . . . . . . . . . . .60 故障诊断. . . . . . . . . . . . .61 关于消息 . . . . . . . . . . . .61 关于指示灯 . . . . . . . . . . .62 容易误认为是故障的现象 . . . . .64 规格. . . . . . . . . . . . . . .66 目录目录  关于本说明书. . . . . . . . . . . 1 目录. . . . . . . . . . . . . . . 2 特点. . . . . . . . . . . . . . . 3 准备. . . . . . . . . . . . . . . 3 包装箱中的物品 . . . . . . . . . 3 系上镜头盖 . . . . . . . . . . . 3 更换上用于底面朝上使用的过滤器盖 . . 3 各部件名称. . . . . . . . . . . . 4 投影机 . . . . . . . . . . . . . 4 控制面板 . . . . . . . . . . . . 5 遥控器 . . . . . . . . . . . . . 5 安装. . . . . . . . . . . . . . . 6 设置 . . . . . . . . . . . . . . 6 现有器材的连接 . . . . . . . . . 8 使用 USB 存储器 . . . . . . . . .10 连接电源 . . . . . . . . . . . .10 使用安全槽 . . . . . . . . . . .10 遥控器. . . . . . . . . . . . . .11 装入电池 . . . . . . . . . . . .11 关于遥控信号 . . . . . . . . . .11 改变遥控信号的频率 . . . . . . .12 用作简易电脑鼠标和键盘 . . . . .12 电源开 / 关. . . . . . . . . . . .13 打开电源 . . . . . . . . . . . .13 关闭电源 . . . . . . . . . . . .13 操作. . . . . . . . . . . . . . .14 调节音量 . . . . . . . . . . . .14 暂时静音 . . . . . . . . . . . .14 选择输入信号 . . . . . . . . . .14 搜索输入信号 . . . . . . . . . .15 选择宽高比 . . . . . . . . . . .15 调节投影机的脚撑 . . . . . . . . .16 调节变焦和对焦 . . . . . . . . .16 自动进行图像调节 . . . . . . . . .17 调节位置 . . . . . . . . . . . .17 校正梯形失真 . . . . . . . . . .18 使用放大特性 . . . . . . . . . .18 静止屏幕 . . . . . . . . . . . .19 暂时清屏 . . . . . . . . . . . .19 使用菜单功能 . . . . . . . . . .20

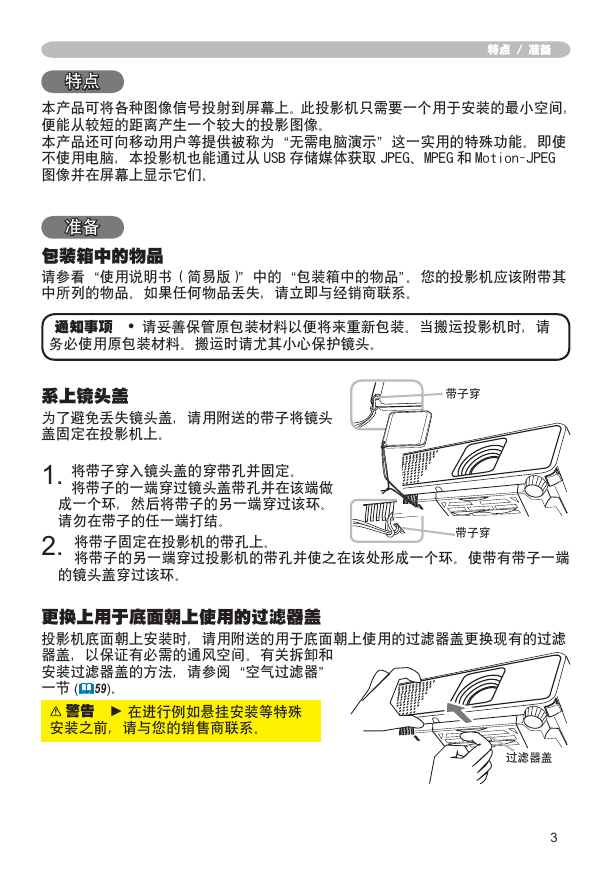

特点 / 准备特点本产品可将各种图像信号投射到屏幕上。此投影机只需要一个用于安装的最小空间，便能从较短的距离产生一个较大的投影图像。本产品还可向移动用户等提供被称为“无需电脑演示”这一实用的特殊功能。即使不使用电脑，本投影机也能通过从 USB 存储媒体获取 JPEG、MPEG 和 Motion-JPEG 图像并在屏幕上显示它们。准备包装箱中的物品请参看“使用说明书（简易版）”中的“包装箱中的物品”。您的投影机应该附带其中所列的物品。如果任何物品丢失，请立即与经销商联系。通知事项 • 请妥善保管原包装材料以便将来重新包装。当搬运投影机时，请务必使用原包装材料。搬运时请尤其小心保护镜头。系上镜头盖为了避免丢失镜头盖，请用附送的带子将镜头盖固定在投影机上。 . 将带子穿入镜头盖的穿带孔并固定。将带子的一端穿过镜头盖带孔并在该端做成一个环，然后将带子的另一端穿过该环。请勿在带子的任一端打结。带子穿带子穿 . 将带子固定在投影机的带孔上。的镜头盖穿过该环。将带子的另一端穿过投影机的带孔并使之在该处形成一个环。使带有带子一端更换上用于底面朝上使用的过滤器盖投影机底面朝上安装时，请用附送的用于底面朝上使用的过滤器盖更换现有的过滤器盖，以保证有必需的通风空间。有关拆卸和安装过滤器盖的方法，请参阅“空气过滤器” 一节 (59)。警告 ► 在进行例如悬挂安装等特殊安装之前，请与您的销售商联系。过滤器盖

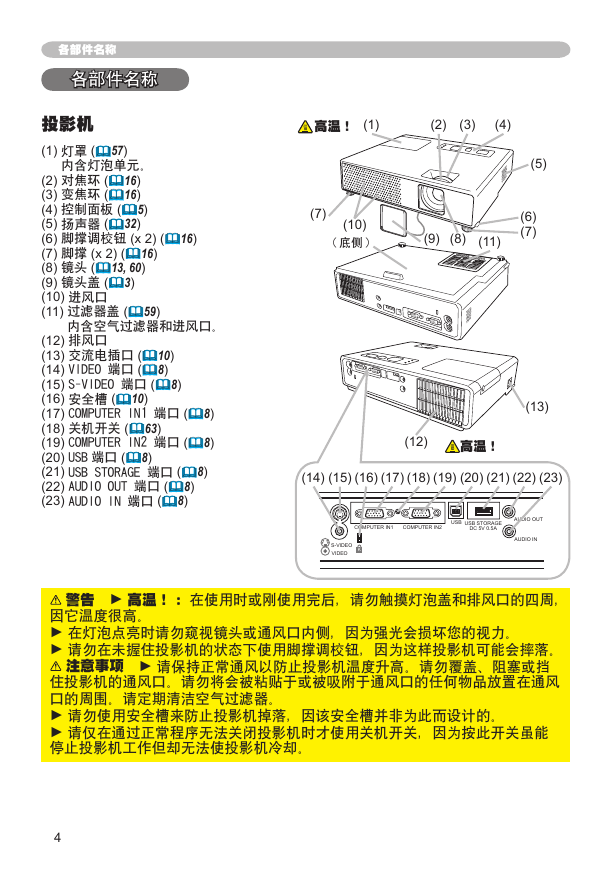

各部件名称各部件名称投影机 () 灯罩 (57) 内含灯泡单元。 () 对焦环 (16) () 变焦环 (16) () 控制面板 (5) (5) 扬声器 (32) (6) 脚撑调校钮 (x ) (16) (7) 脚撑 (x ) (16) (8) 镜头 (13, 60) (9) 镜头盖 (3) (0) 进风口 () 过滤器盖 (59) 内含空气过滤器和进风口。 () 排风口 () 交流电插口 (10) () VIDEO 端口 (8) (5) S-VIDEO 端口 (8) (6) 安全槽 (10) (7) COMPUTER IN1 端口 (8) (8) 关机开关 (63) (9) COMPUTER IN2 端口 (8) (0) USB 端口 (8) () USB STORAGE 端口 (8) () AUDIO OUT 端口 (8) () AUDIO IN 端口 (8) 高温！ () () () () (7) (0) ( 底侧 ) (9) (8) () (5) (6) (7) () () 高温！ () (5) (6) (7) (8) (9) (0) () () () COMPUTER IN1 COMPUTER IN2 USB USB STORAGE DC 5V 0.5A S-VIDEO VIDEO K AUDIO OUT AUDIO IN 警告 ► 高温！ : 在使用时或刚使用完后，请勿触摸灯泡盖和排风口的四周， AUDIO OUT USB STORAGE DC 5V 0.5A USB LAN COMPUTER IN 因它温度很高。 ► 在灯泡点亮时请勿窥视镜头或通风口内侧，因为强光会损坏您的视力。 ► 请勿在未握住投影机的状态下使用脚撑调校钮，因为这样投影机可能会摔落。注意事项 ► 请保持正常通风以防止投影机温度升高。请勿覆盖、阻塞或挡住投影机的通风口。请勿将会被粘贴于或被吸附于通风口的任何物品放置在通风口的周围。请定期清洁空气过滤器。 ► 请勿使用安全槽来防止投影机掉落，因该安全槽并非为此而设计的。 ► 请仅在通过正常程序无法关闭投影机时才使用关机开关，因为按此开关虽能停止投影机工作但却无法使投影机冷却。 S-VIDEO VIDEO AUDIO IN K

控制面板 () STANDBY/ON 按钮 (13) () INPUT/ENTER 按钮 (14, 20) () MENU 按钮 (20) 它由 4 个光标按钮组成。 () POWER 指示灯 (13, 62) (5) TEMP 指示灯 (62) (6) LAMP 指示灯 (62) 遥控器 () VIDEO 按钮 (15) () COMPUTER/STORAGE 按钮 (14) () SEARCH 按钮 (15) () STANDBY/ON 按钮 (13) (5) ASPECT 按钮 (15) (6) AUTO 按钮 (17) (7) BLANK 按钮 (19) (8) MAGNIFY - ON 按钮 (18) (9) MAGNIFY - OFF 按钮 (12, 18) (0) HOME 按钮 (12) () END 按钮 (12) () PAGE UP 按钮 (12) () PAGE DOWN 按钮 (12) () VOLUME 按钮 (14) (5) MUTE 按钮 (12, 14) (6) FREEZE 按钮 (19) (7) MY BUTTON - 1 按钮 (39) (8) MY BUTTON - 2 按钮 (39) (9) KEYSTONE 按钮 (18) (0) POSITION 按钮 (17) () MENU 按钮 (20) (22) ▲/▼/◄/► 光标按钮 (12, 20) () ENTER 按钮 (12, 20) () ESC 按钮 (12, 20) (5) RESET 按钮 (12, 20) (6) 电池盖 (11) 各部件名称 () () () () (5) (6) STANDBY/ON INPUT/ ENTER MENU LAMP TEMP POWER () () (5) (0) (8) (9) () (6) (7) (0) () () COMPUTER/ STORAGE VIDEO SEARCH ASPECT AUTO BLANK MAGNIFY ON HOME PAGE UP VOLUME OFF END PAGE DOWN MUTE FREEZE MY BUTTON 1 2 KEYSTONE POSITION MENU ENTER ESC RESET 遥控器后部 () () (6) (7) () () (5) () (9) (8) () () (5) (6) 5

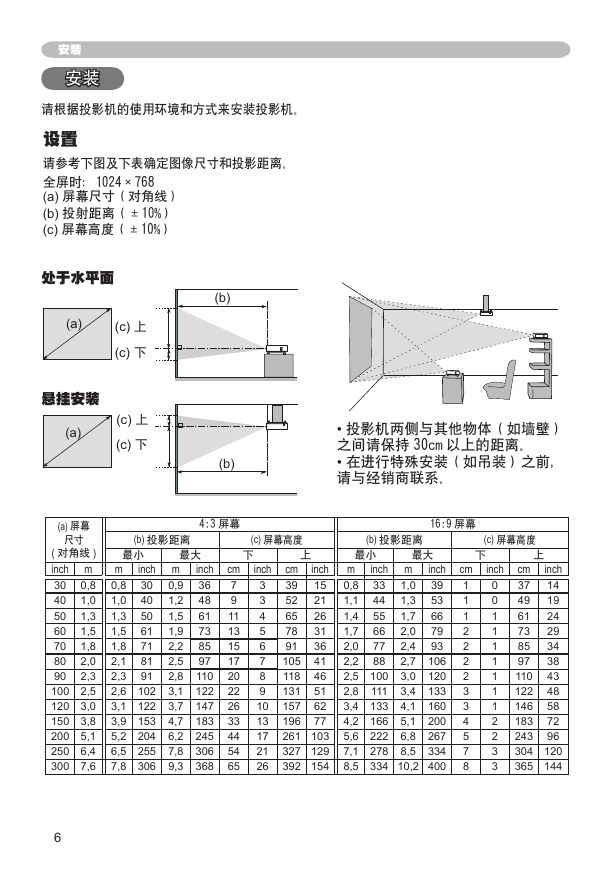

安装安装请根据投影机的使用环境和方式来安装投影机。设置请参考下图及下表确定图像尺寸和投影距离。全屏时：1024×768 (a) 屏幕尺寸（对角线） (b) 投射距离（±10%） (c) 屏幕高度（±10%）处于水平面 (a) (c) (c) 悬挂安装 (a) (c) (c) (b) (b) • 投影机两侧与其他物体（如墙壁）之间请保持 30cm 以上的距离。 • 在进行特殊安装（如吊装）之前， (a) 请与经销商联系。 (c) (b) (c) 4:3 屏幕 16:9 屏幕 (b) 投影距离 (c) 屏幕高度 (b) 投影距离 (c) 屏幕高度最小 m inch 0 0,8 0 ,0 50 , ,5 6 7 ,8 8 , , 9 ,6 0 , ,9 5 5, 0 6,5 55 7,8 06 最大 inch m 6 0,9 8 , 6 ,5 7 ,9 85 , 97 ,5 ,8 0 , ,7 7 ,7 8 6, 5 7,8 06 9, 68 下 cm inch 7 9 5 6 5 7 7 8 0 9 6 0 7 5 65 6 上 cm inch 5 9 5 6 65 78 6 9 05 6 8 5 57 6 96 77 6 0 7 9 9 5 最小 m inch inch (a) 9 0,8 5 , 66 55 , 79 ,7 66 9 77 ,0 06 , 88 0 ,5 00 ,8 60 , 00 , 66 67 5,6 7, 78 8,5 0, 00 最大 (c) m ,0 (c) , ,7 ,0 , ,7 ,0 , , 5, 6,8 8,5 下 cm inch 0 0 (b) 5 7 8 上 cm inch 7 9 9 6 7 9 85 8 97 0 8 6 58 7 8 96 0 0 65 (a) 屏幕尺寸 ( 对角线 ) inch m 0,8 0 ,0 0 , 50 60 ,5 ,8 70 ,0 80 90 , 00 ,5 0 ,0 50 ,8 00 5, 50 6, 00 7,6 6

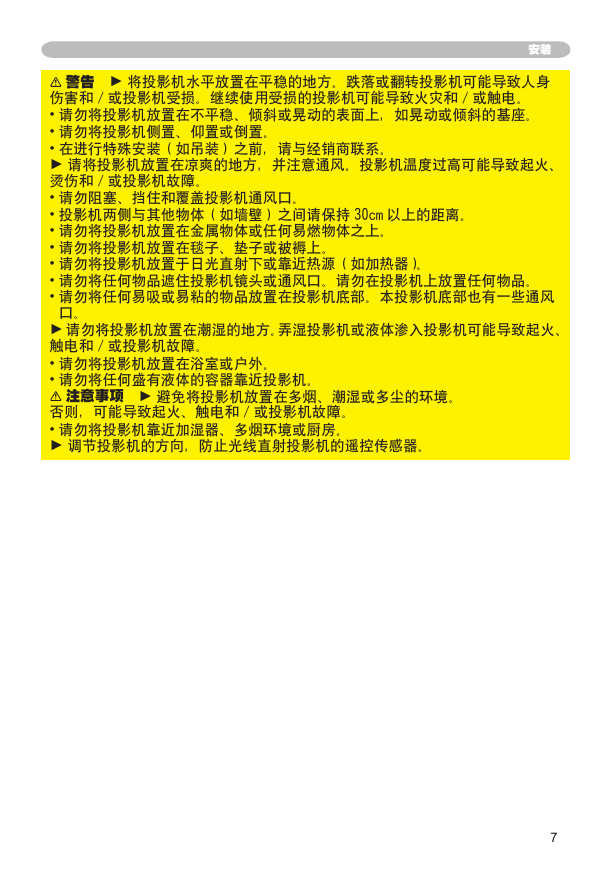

安装警告 ► 将投影机水平放置在平稳的地方。跌落或翻转投影机可能导致人身伤害和 / 或投影机受损。继续使用受损的投影机可能导致火灾和 / 或触电。 • 请勿将投影机放置在不平稳、倾斜或晃动的表面上，如晃动或倾斜的基座。 • 请勿将投影机侧置、仰置或倒置。 • 在进行特殊安装（如吊装）之前，请与经销商联系。 ► 请将投影机放置在凉爽的地方，并注意通风。投影机温度过高可能导致起火、烫伤和 / 或投影机故障。 • 请勿阻塞、挡住和覆盖投影机通风口。 • 投影机两侧与其他物体（如墙壁）之间请保持 30cm 以上的距离。 • 请勿将投影机放置在金属物体或任何易燃物体之上。 • 请勿将投影机放置在毯子、垫子或被褥上。 • 请勿将投影机放置于日光直射下或靠近热源（如加热器）。 • 请勿将任何物品遮住投影机镜头或通风口。请勿在投影机上放置任何物品。 • 请勿将任何易吸或易粘的物品放置在投影机底部。本投影机底部也有一些通风口。 ► 请勿将投影机放置在潮湿的地方。弄湿投影机或液体渗入投影机可能导致起火、触电和 / 或投影机故障。 • 请勿将投影机放置在浴室或户外。 • 请勿将任何盛有液体的容器靠近投影机。注意事项 ► 避免将投影机放置在多烟、潮湿或多尘的环境。否则，可能导致起火、触电和 / 或投影机故障。 • 请勿将投影机靠近加湿器、多烟环境或厨房。 ► 调节投影机的方向，防止光线直射投影机的遥控传感器。 7

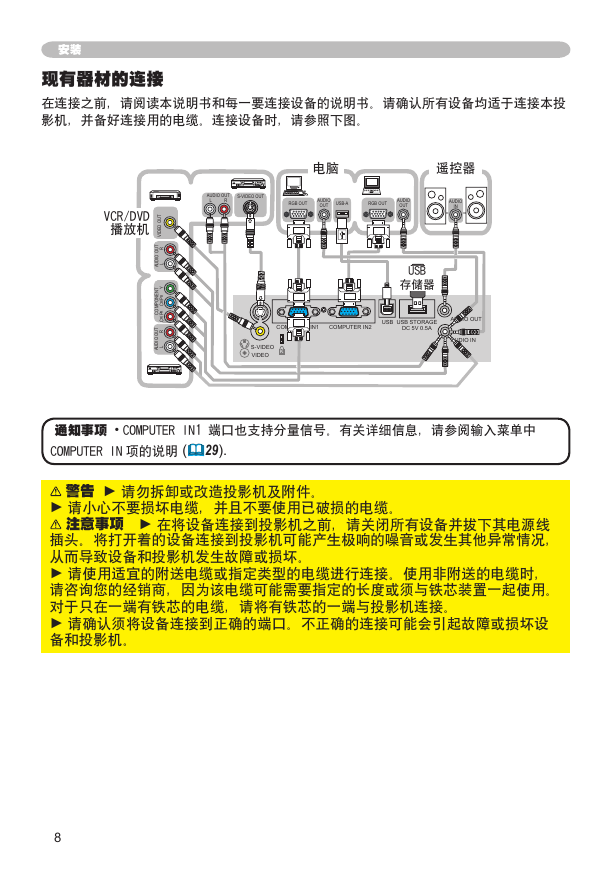

安装现有器材的连接在连接之前，请阅读本说明书和每一要连接设备的说明书。请确认所有设备均适于连接本投影机，并备好连接用的电缆。连接设备时，请参照下图。电脑遥控器 AUDIO OUT L R S-VIDEO OUT RGB OUT AUDIO OUT USB-A RGB OUT AUDIO OUT AUDIO IN USB 存储器 COMPUTER IN1 COMPUTER IN2 USB USB STORAGE DC 5V 0.5A S-VIDEO VIDEO K AUDIO OUT AUDIO IN VCR/DVD 播放机 T U O O E D V I T U O O D U A I R L Y T N E N O P M O C B P / B C R P / R C T U O O D U A I R L 通知事项 • COMPUTER IN1 端口也支持分量信号。有关详细信息，请参阅输入菜单中 COMPUTER IN 项的说明 (29). COMPONENT CR/PR CB/PB Y AUDIO OUT L R VIDEO OUT AUDIO OUT L R S-VIDEO OUT AUDIO OUT L R AUDIO IN 警告 ► 请勿拆卸或改造投影机及附件。 ► 请小心不要损坏电缆，并且不要使用已破损的电缆。 A - B S U 注意事项 ► 在将设备连接到投影机之前，请关闭所有设备并拔下其电源线插头。将打开着的设备连接到投影机可能产生极响的噪音或发生其他异常情况，从而导致设备和投影机发生故障或损坏。 ► 请使用适宜的附送电缆或指定类型的电缆进行连接。使用非附送的电缆时，请咨询您的经销商，因为该电缆可能需要指定的长度或须与铁芯装置一起使用。对于只在一端有铁芯的电缆，请将有铁芯的一端与投影机连接。 ► 请确认须将设备连接到正确的端口。不正确的连接可能会引起故障或损坏设备和投影机。 S-VIDEO VIDEO USB STORAGE COMPUTER IN AUDIO OUT DC 5V 0.5A AUDIO IN T U O B G R I O D U A USB LAN T U O N A L K 8
