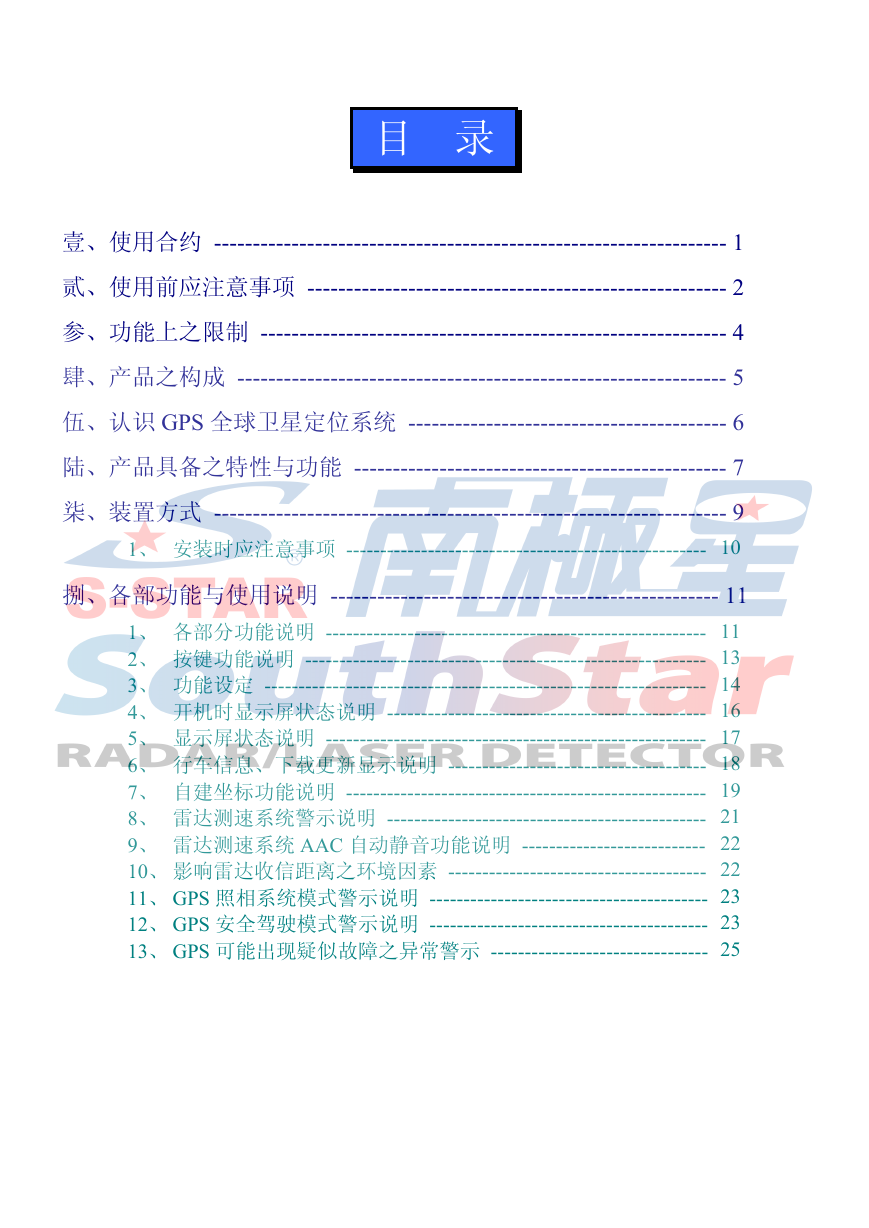

目录壹、使用合约 ------------------------------------------------------------------ 1 贰、使用前应注意事项 ------------------------------------------------------ 2 参、功能上之限制 ------------------------------------------------------------ 4 肆、产品之构成 --------------------------------------------------------------- 5 伍、认识 GPS 全球卫星定位系统 ----------------------------------------- 6 陆、产品具备之特性与功能 ------------------------------------------------ 7 柒、装置方式 ------------------------------------------------------------------ 9 1、安装时应注意事项 ----------------------------------------------------- 10 捌、各部功能与使用说明 -------------------------------------------------- 11 1、各部分功能说明 -------------------------------------------------------- 11 2、按键功能说明 ----------------------------------------------------------- 13 3、功能设定 ----------------------------------------------------------------- 14 4、开机时显示屏状态说明 ----------------------------------------------- 16 5、显示屏状态说明 -------------------------------------------------------- 17 6、行车信息、下载更新显示说明 -------------------------------------- 18 7、自建坐标功能说明 ----------------------------------------------------- 19 8、雷达测速系统警示说明 ----------------------------------------------- 21 9、雷达测速系统 AAC 自动静音功能说明 --------------------------- 22 10、影响雷达收信距离之环境因素 -------------------------------------- 22 11、 GPS 照相系统模式警示说明 ----------------------------------------- 23 12、 GPS 安全驾驶模式警示说明 ----------------------------------------- 23 13、 GPS 可能出现疑似故障之异常警示 -------------------------------- 25

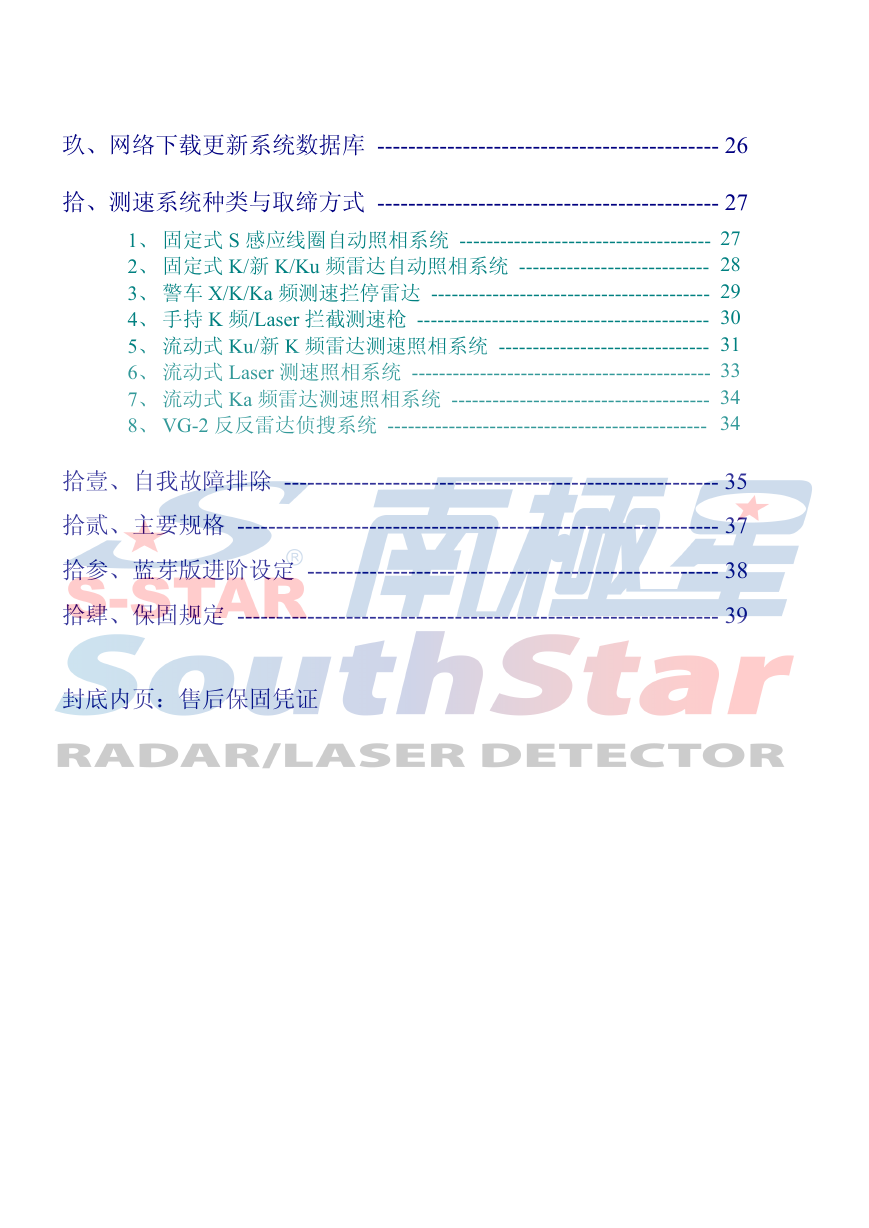

玖、网络下载更新系统数据库 -------------------------------------------- 26 拾、测速系统种类与取缔方式 -------------------------------------------- 27 1、固定式 S 感应线圈自动照相系统 ------------------------------------- 27 2、固定式 K/新 K/Ku 频雷达自动照相系统 ---------------------------- 28 3、警车 X/K/Ka 频测速拦停雷达 ----------------------------------------- 29 4、手持 K 频/Laser 拦截测速枪 ------------------------------------------- 30 5、流动式 Ku/新 K 频雷达测速照相系统 ------------------------------- 31 6、流动式 Laser 测速照相系统 -------------------------------------------- 33 7、流动式 Ka 频雷达测速照相系统 -------------------------------------- 34 8、 VG-2 反反雷达侦搜系统 ----------------------------------------------- 34 拾壹、自我故障排除 -------------------------------------------------------- 35 拾贰、主要规格 -------------------------------------------------------------- 37 拾参、蓝芽版进阶设定 ----------------------------------------------------- 38 拾肆、保固规定 -------------------------------------------------------------- 39 封底内页：售后保固凭证

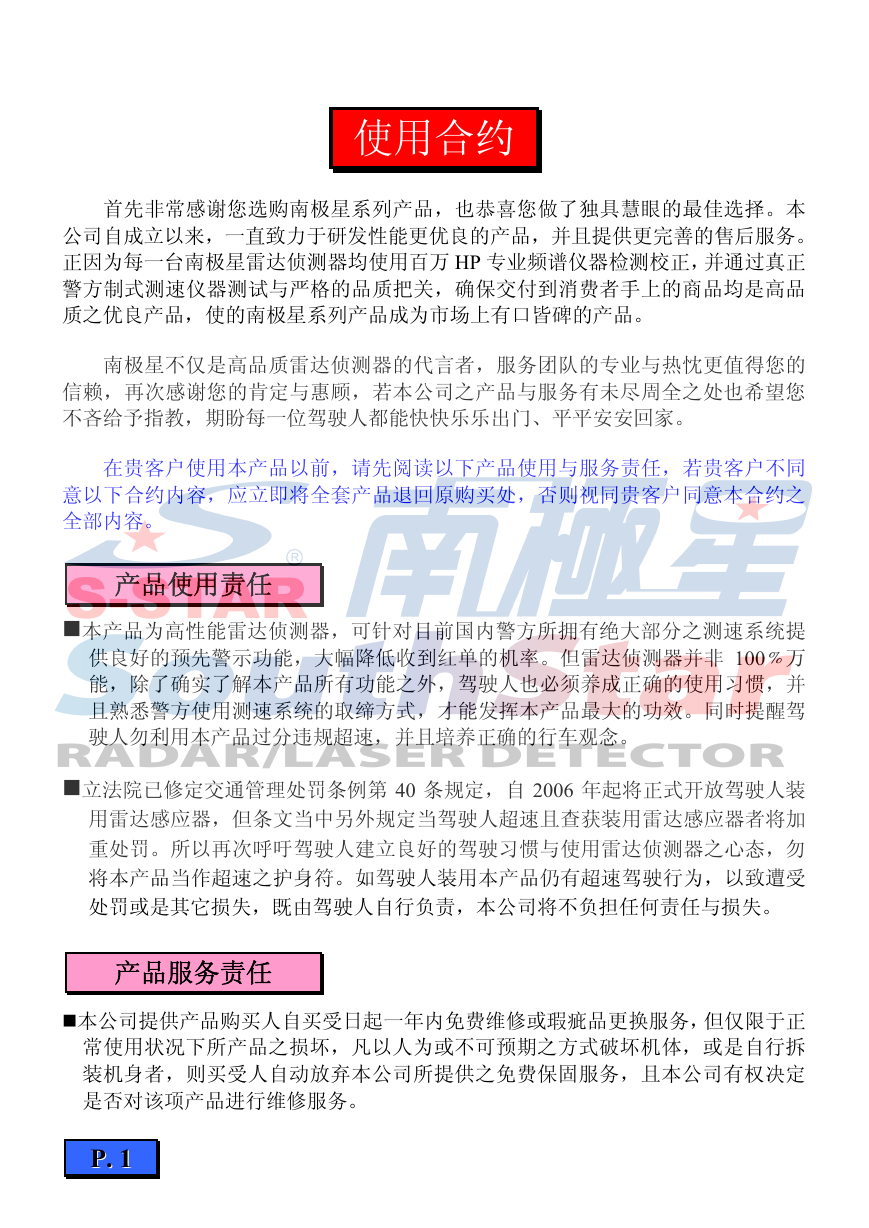

使用合约使用合约首先非常感谢您选购南极星系列产品，也恭喜您做了独具慧眼的最佳选择。本公司自成立以来，一直致力于研发性能更优良的产品，并且提供更完善的售后服务。正因为每一台南极星雷达侦测器均使用百万 HP 专业频谱仪器检测校正，并通过真正警方制式测速仪器测试与严格的品质把关，确保交付到消费者手上的商品均是高品质之优良产品，使的南极星系列产品成为市场上有口皆碑的产品。南极星不仅是高品质雷达侦测器的代言者，服务团队的专业与热忱更值得您的信赖，再次感谢您的肯定与惠顾，若本公司之产品与服务有未尽周全之处也希望您不吝给予指教，期盼每一位驾驶人都能快快乐乐出门、平平安安回家。在贵客户使用本产品以前，请先阅读以下产品使用与服务责任，若贵客户不同意以下合约内容，应立即将全套产品退回原购买处，否则视同贵客户同意本合约之全部内容。产品使用责任本产品为高性能雷达侦测器，可针对目前国内警方所拥有绝大部分之测速系统提供良好的预先警示功能，大幅降低收到红单的机率。但雷达侦测器并非 100﹪万能，除了确实了解本产品所有功能之外，驾驶人也必须养成正确的使用习惯，并且熟悉警方使用测速系统的取缔方式，才能发挥本产品最大的功效。同时提醒驾驶人勿利用本产品过分违规超速，并且培养正确的行车观念。立法院已修定交通管理处罚条例第 40 条规定，自 2006 年起将正式开放驾驶人装用雷达感应器，但条文当中另外规定当驾驶人超速且查获装用雷达感应器者将加重处罚。所以再次呼吁驾驶人建立良好的驾驶习惯与使用雷达侦测器之心态，勿将本产品当作超速之护身符。如驾驶人装用本产品仍有超速驾驶行为，以致遭受处罚或是其它损失，既由驾驶人自行负责，本公司将不负担任何责任与损失。产品服务责任 PP.. 11 本公司提供产品购买人自买受日起一年内免费维修或瑕疵品更换服务，但仅限于正常使用状况下所产品之损坏，凡以人为或不可预期之方式破坏机体，或是自行拆装机身者，则买受人自动放弃本公司所提供之免费保固服务，且本公司有权决定是否对该项产品进行维修服务。

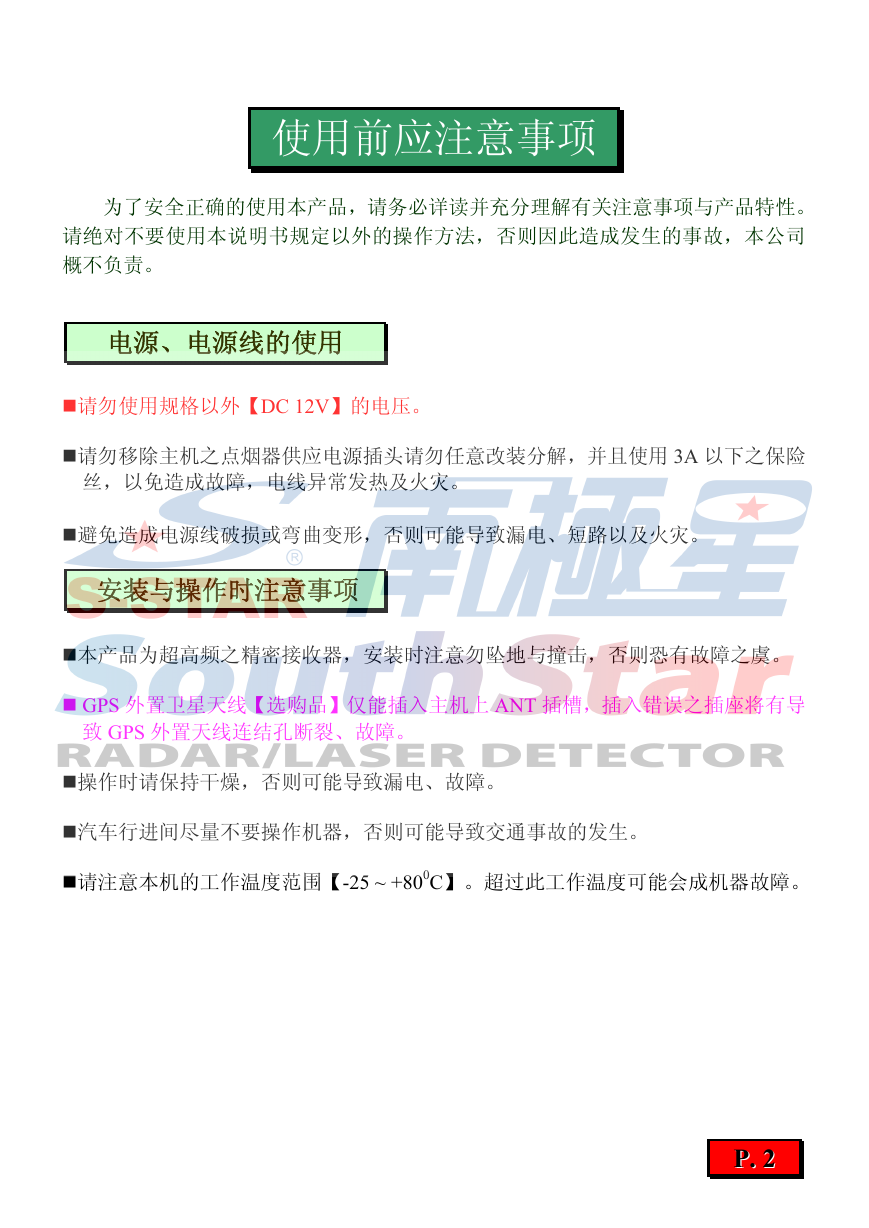

为了安全正确的使用本产品，请务必详读并充分理解有关注意事项与产品特性。使用前应注意事项请绝对不要使用本说明书规定以外的操作方法，否则因此造成发生的事故，本公司概不负责。电源、电源线的使用请勿使用规格以外【DC 12V】的电压。请勿移除主机之点烟器供应电源插头请勿任意改装分解，并且使用 3A 以下之保险丝，以免造成故障，电线异常发热及火灾。避免造成电源线破损或弯曲变形，否则可能导致漏电、短路以及火灾。安装与操作时注意事项本产品为超高频之精密接收器，安装时注意勿坠地与撞击，否则恐有故障之虞。 GPS 外置卫星天线【选购品】仅能插入主机上 ANT 插槽，插入错误之插座将有导致 GPS 外置天线连结孔断裂、故障。操作时请保持干燥，否则可能导致漏电、故障。汽车行进间尽量不要操作机器，否则可能导致交通事故的发生。请注意本机的工作温度范围【-25 ~ +800C】。超过此工作温度可能会成机器故障。 PP.. 22

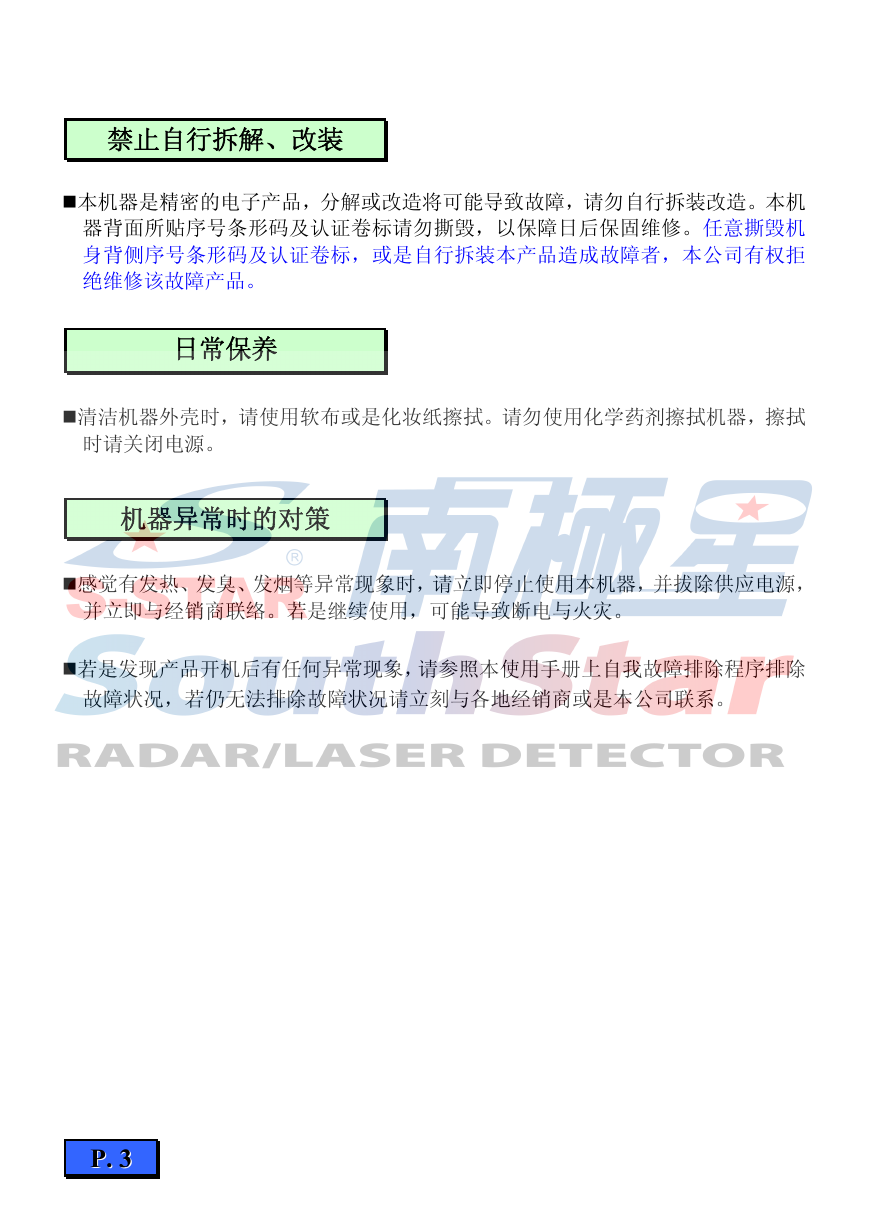

日常保养清洁机器外壳时，请使用软布或是化妆纸擦拭。请勿使用化学药剂擦拭机器，擦拭时请关闭电源。机器异常时的对策感觉有发热、发臭、发烟等异常现象时，请立即停止使用本机器，并拔除供应电源，并立即与经销商联络。若是继续使用，可能导致断电与火灾。若是发现产品开机后有任何异常现象，请参照本使用手册上自我故障排除程序排除故障状况，若仍无法排除故障状况请立刻与各地经销商或是本公司联系。禁止自行拆解、改装本机器是精密的电子产品，分解或改造将可能导致故障，请勿自行拆装改造。本机器背面所贴序号条形码及认证卷标请勿撕毁，以保障日后保固维修。任意撕毁机身背侧序号条形码及认证卷标，或是自行拆装本产品造成故障者，本公司有权拒绝维修该故障产品。 PP.. 33

功能上之限制本产品虽然可针对国内警方所拥有绝大部分的测速系统提供良好的预先警示功能，但雷达侦测器并非 100%万能，除了确实了解本产品所有功能之外，驾驶人也必须养成正确的使用习惯，并且熟悉警方使用测速系统的取缔方式，才能发挥本产品最大的功效。雷达侦测器的侦测距离会随当时环境、路况与测速系统架设方式而改变。系统架设高度、方向、角度以及设定发射功率【强弱波】对于本产品测距影响甚钜，而前方有大型车辆阻挡可能导致接收距离减短，此乃正常现象，并非故障。主机之雷达接收部必须朝车辆行进的方向，且前方不可有金属物品阻挡，否则会严重影响收信距离。前文件贴隔热纸也会影响本产品侦测距离，建议做部分割除处理。内建雷射感应镜前方不可被任何可遮蔽光线物品阻挡【包含隔热纸】、否则无法接收雷射枪光束。本产品采用 GPS 全球卫星定位系统提供固定式测速照相系统架设地点警示功能，本公司会随时更新数据库供使用者下载更新。但仍有可能有少部分新增之固定测速杆有未警示或是已经移除仍出现警示时，应尽速回报本公司或至本公司网站登录回报，本公司会立即更新数据库，避免漏接与误报情形。【回报传真专线 886-2-22115445；登录回报网页 http://www.southstar.com.tw/gps.htm】本产品为为全功能雷达侦测器，请勿与其它雷达侦测器产品一并使用，否则会影响本机器的正常收讯、亦可能发生交互干扰现象之虞。与测速雷达频率相近的电波亦可能为机器所接收，例如便利超商与银行所使用的电动门感应器、电信局发射站、车流量计数器、港口以及航空站…所发出的电波，此乃正常现象，并非故障。 PP.. 44

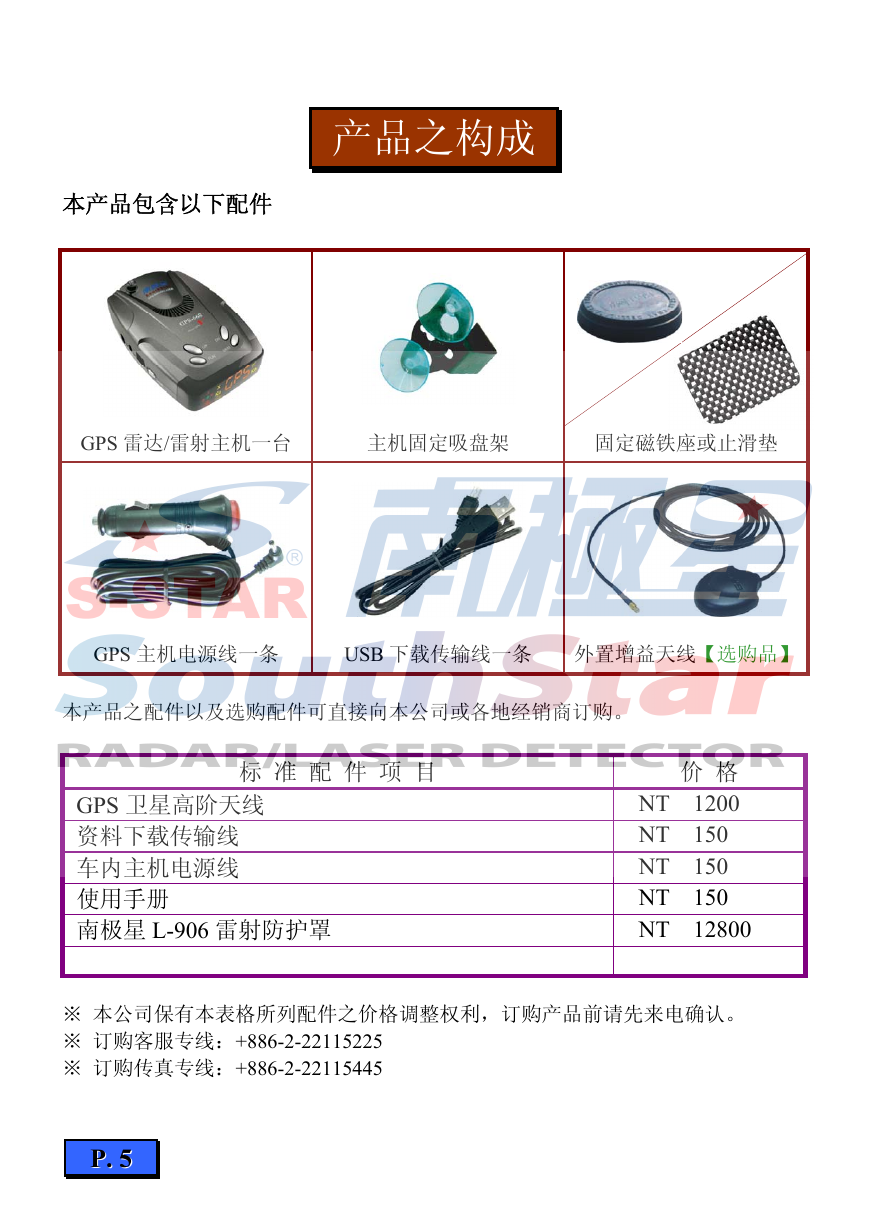

本产品包含以下配件产品之构成 GPS 雷达/雷射主机一台主机固定吸盘架固定磁铁座或止滑垫 GPS 主机电源线一条 USB 下载传输线一条外置增益天线【选购品】本产品之配件以及选购配件可直接向本公司或各地经销商订购。标准配件项目 PP.. 55 GPS 卫星高阶天线资料下载传输线车内主机电源线使用手册南极星 L-906 雷射防护罩 ※ 本公司保有本表格所列配件之价格调整权利，订购产品前请先来电确认。 ※ 订购客服专线：+886-2-22115225 ※ 订购传真专线：+886-2-22115445 价格 NT 1200 NT 150 NT 150 NT 150 NT 12800

认识GPS全球卫星定位系统何谓 GPS 全球卫星定位系统 GPS 全球卫星定位系统是美国国防部开发与运作的系统，GPS 卫星绕行于地球上空两万一千公里高度，GPS 卫星雷达利用三组或三组以上之 GPS 卫星所发出的不同讯号，再利用三角法方式计算车辆目前位置。GPS 卫星雷达最多可同时接收到 12 颗 GPS 卫星所传送之讯号。影响 GPS 卫星讯号之因素全球定位系统之卫星讯号由美国 NASA 追控中心控制精准度，而天候状况、太阳风暴、流星雨都会影响卫星讯号正常接收，如发现 GPS 卫星雷达无法正常接收到卫星讯号，可上台北市天文台网站 http://www.tam.gob.tw 或是美国太空总署 NASA 网站 http://www.nasa.gov 查询。无法取得 GPS 卫星讯号之地点 ▲在隧道、地下室或建筑物内停车场 ▲在众多高楼建筑物区 ▲在立体道路下层 ▲在茂密树林区 PP.. 66
