SONY索尼数码相机-DSC-T77说明书.pdf

发布时间：2022-05-24 发布人：admin 分类：说明书 资料大小：14.77M 资料格式：pdf 举报 版权申诉
第1页 / 共52页
第2页 / 共52页
第3页 / 共52页
第4页 / 共52页
第5页 / 共52页
第6页 / 共52页
第7页 / 共52页
第8页 / 共52页
资料共52页，剩余部分请下载后查看
    x 有关使用本相机的注意事项
    内部存储器和“Memory Stick Duo” 备份
    关于管理文件
    有关拍摄/播放的注意事项
    关于LCD液晶屏的注意事项
    关于影像数据的兼容性
    有关版权的警告事项
    对内容损坏或拍摄失败不予赔偿
    目录
    检查随机附件
    x 使用腕带
    x 使用描绘笔
    产品检视
    A 变焦（W/T）杆
    B 快门按钮
    C 麦克风
    D POWER按钮/POWER指示灯
    E 闪光灯
    F 自拍指示灯/笑脸快门指示灯/AF照 明器
    G 镜头
    H 镜头盖
    I LCD液晶屏/触控面板
    J （播放）按钮
    K 腕带穿孔/手柄
    L 扬声器
    M 电池/“Memory Stick Duo”盖
    N 三脚架安装孔
    O 电池退出杆
    P 存取指示灯
    Q “Memory Stick Duo”插槽
    R 电池插入槽
    S 多功能接头
    为电池充电
    1
    将电池插入电池充电器。
    2
    将电池充电器连接到 墙壁电源插座。
    3
    充电完成后，断开电池充电器的连接。
    x 充电时间
    完全充电时间
    标准充电时间
    约220分钟
    约160分钟
    x 电池使用时间和可拍摄/观看的影像数
    电池使用时间（分钟）
    影像数
    大约110
    大约220
    大约230
    大约4600
    插入电池/“Memory Stick Duo”（非附 件）
    1
    打开盖子。
    2
    插入“Memory Stick Duo” （非附件）。
    3
    插入电池。
    4
    关闭盖子。
    x 您可以使用的“Memory Stick”
    x 要取出“Memory Stick Duo” 时
    x 没有插入“Memory Stick Duo”时
    x 要取出电池时
    x 查看剩余电池电量
    设置时钟
    1
    拉下镜头盖。
    2
    触按想要的日期显示格 式，然后触按。
    3
    触按各项目，然后触按 v/V设定各项的数值。
    4
    x 重新设定日期和时间
    拍摄影像
    1
    拉下镜头盖。
    2
    如图所示握稳相机。
    3
    半按下快门按钮以对 焦。
    SteadyShot 标记
    4
    全按下快门按钮。
    观看影像
    1
    按（播放）按钮。
    x 选择下一个/前一个影像
    x 删除影像
    x 返回拍摄影像
    x 关闭相机
    自动检测笑脸并拍摄（笑脸快门）
    1
    触按（拍摄模式）t （自动调节）t 或 t （笑脸图标）。
    2
    等待检测笑脸。
    1 不要让眼睛被刘海遮挡。
    2 尽可能让脸处于相机前方并水平地面向 相机。当眼睛变细时，更容易检测到笑 脸。
    3 张开嘴微笑使笑脸清晰。当露出牙齿微 笑时更容易检测到笑脸。
    自动检测拍摄条件（场景识别）
    1
    触按（拍摄模式） t （自动调节） t 或 。
    2
    触按 t （场景识别） t所需模式t 。
    拍摄特写（微距/近距离对焦）
    1
    触按（微距）t所需模 式t 。
    使用自拍
    1
    触按（自拍）t所需模 式t 。
    2
    按下快门按钮。
    选择闪光模式
    1
    触按（闪光灯）t所需 模式t 。
    对框内的指定点对焦
    1
    把相机朝向被摄体，然后触 按框中您想要对焦的点。
    对被摄体的脸部对焦（人脸检测）
    1
    触按 t （人脸检 测） t所需模式t 。
    选择与用途匹配的影像尺寸
    1
    t （影像尺寸） t所需尺寸t 。
    x 可以拍摄的静止影像数
    内部存 储器
    用本相机格式化的“Memory Stick Duo”
    约 15 MB
    256 MB
    512 MB
    1 GB
    2 GB
    4 GB
    8 GB
    16 GB
    使用与场景匹配的拍摄模式（场景选择）
    1
    选择拍摄模式。
    要选择////时： 触按（拍摄模式） t所 需模式t 。
    要选择/////时： 触按（拍摄模式） t （场景选择） t所需模 式t 。
    拍摄活动影像
    1
    触按（拍摄模式） t （活动影像模式） t 。
    2
    完全按下快门按钮开始录制。
    3
    再次完全按下快门按钮停止录制。
    x 观看活动影像
    x 影像尺寸
    x 最长录制时间
    用本相机格式化的“Memory Stick Duo”
    256 MB
    512 MB
    1 GB
    2 GB
    4 GB
    8 GB
    16 GB
    显示最少的指示（轻松拍摄）
    1
    触按（拍摄模式） t （轻松拍摄） t 。
    x 返回正常显示
    观看放大的影像（播放变焦）
    1
    按（播放）按钮显示影像， 然后触按您想要放大的区域。
    2
    调节变焦倍数和位置。
    以全屏幕显示影像（广角变焦）
    1
    按（播放）按钮显示静止 影像，然后触按。
    旋转垂直方向的影像（暂时旋转显示）
    1
    按（播放）按钮显示静止 影像，然后选择垂直方向影 像并触按。
    伴随音乐观看静止影像（幻灯片播放）
    1
    按（播放）按钮显示静止 影像，然后触按（幻灯片 播放）。
    2
    触按［开始］。
    搜索影像（影像索引）
    1
    按（播放）按钮显示影 像，然后触按（影像索 引）。
    2
    触按/按钮翻页。
    选择显示格式（观看模式）
    1
    按（播放）按钮显示影 像，然后触按（影像索 引）t （观看模式） t所需模式。
    x 轻松找到要显示的影像
    当设定为日期视窗/事件视窗/文件夹视窗时：
    删除当前显示的影像
    1
    触按（删除） t [确定] （第14页）。
    删除多个影像
    1
    触按（影像索引）t （删除）。
    2
    选择要删除的影像。
    x 以日期、事件或文件夹单位删除
    删除所有影像（格式化）
    1
    触按 t （管理存储 器） t［存储器工具］t t［格式化］t 。
    2
    触按［确定］。
    在电视机上观看影像
    1
    用多功能连接线（附件）将相机连接到电视机。
    打印静止影像
    1
    触按 t （设置） t [主机设置] t [USB连接] t t [PictBridge] t 。
    2
    用多功能连接线（附件）将相机连接到打印机。
    3
    打开打印机。
    4
    触按 t （打印）t所需项目t 。
    5
    触按所需设置项目，然后［确定］。
    在电脑上使用本相机
    x 使用“PMB（Picture Motion Browser）”
    x 第1阶段：安装“PMB”（附件）
    1
    查看您的电脑环境。
    使用“PMB”和“Music Transfer”时的推荐环境
    2
    接通电脑电源，然后将CD-ROM（附件）插入CD-ROM驱动 器。
    3
    点击［Install］（安装）。
    4
    按照画面上的指示完成安装。
    5
    安装完成后取出CD-ROM。
    x 第2阶段：用“PMB”将影像导入到电脑
    1
    在相机中装入充足电的电池，然后按（播放）按钮。
    2
    将相机连接到电脑。
    1 至USB插孔
    3
    单击［Import］（导入）按钮。
    x 第3阶段：浏览“PMB 指南”
    1
    双击桌面上的（PMB 指南）图标。
    x 在Macintosh电脑上使用本相机
    推荐的电脑环境
    导入影像时的推荐环境
    使用“Music Transfer”时的推荐环境
    改变画面显示
    1
    触按 t所需模式t 。
    改变操作音
    1
    触按 t （设置） t [主机设置] t t [哔音] t t所需模 式t 。
    使用HOME画面
    x 拍摄
    x 观看影像
    x 幻灯片播放
    x 打印
    x 管理存储器
    x 设置
    使用MENU项目
    x 拍摄模式下的MENU
    x 观看模式下的MENU
    使用程序自动模式下的功能
    浏览“Cyber-shot手册”
    x 对于Windows用户
    1
    接通电脑电源，然后将CD-ROM（附件）插入CD-ROM驱动 器。
    2
    点击“Cyber-shot Handbook”。
    3
    从桌面上的快捷图标启动“Cyber-shot手册”。
    x 对于Macintosh用户
    1
    接通电脑电源，然后将CD-ROM（附件）插入CD-ROM驱动 器。
    2
    选择[Handbook]文件夹并将[CS]文件夹中存储的 “Handbook.pdf”复制到电脑。
    3
    复制完成后，双击“Handbook.pdf”。
    屏幕上显示的图标列表
    当拍摄静止影像时
    当拍摄活动影像时
    播放时
    A
    B
    C
    D
    故障排除
    1
    检查如下项目，然后参阅“Cyber-shot手册”（PDF）。
    2
    取出电池，等待大约一分钟后重新插入电池，然后打开电源。
    3
    对设置进行初始化（第39页）。
    4
    向您的Sony经销商或当地授权的Sony维修站咨询。
    无法装入电池。
    . 正确装入电池以推动电池退出杆（第10页）。
    无法打开相机电源。
    . 将电池装入相机后，可能需要少许时间对相机供电。
    . 正确地装入电池（第10页）。
    . 电池已经放完电。装入充足电的电池（第8页）。
    . 电池寿命已尽。请更换新的电池。
    . 请使用推荐的电池。
    电源突然关闭。
    . 如果电源接通时大约三分钟没有操作相机，相机会自动关闭电源以免消耗电池电量。 请再次打开相机（第12页）。
    . 电池寿命已尽。请更换新的电池。
    剩余电量指示不正确。
    . 下述场合电池电量会较快耗尽：
    - 在极热或极冷的地方使用相机时。
    - 频繁使用闪光灯或变焦时。
    - 反复打开和关闭电源时。
    - 当（画面显示）的［亮度］设定为［亮］时。
    . 剩余电量指示和实际剩余电池电量之间发生了偏差。将电池完全放电后重新充电，使 显示恢复正常。
    . 电池已经放完电。装入已充电的电池（第8页）。
    . 电池寿命已尽。请更换新的电池。
    电池在相机内时无法充电。
    . 无法使用交流适配器（非附件）给电池充电。请使用电池充电器（附件）给电池充 电。
    无法拍摄影像。
    . 查看内部存储器或“Memory Stick Duo”的剩余可利用空间（第21, 24页）。如果其 容量已满，进行下列操作之一：
    - 删除不需要的影像（第29页）。
    - 更换“Memory Stick Duo”。
    . 当闪光灯充电时，不能拍摄影像。
    . 当拍摄静止影像时，将拍摄模式设定为（活动影像）以外的模式。
    . 当拍摄活动影像时，将拍摄模式设定为（活动影像）。
    . 记录活动影像时影像尺寸被设置为[640(精细)]。进行下列操作之一：
    - 将影像尺寸设为[640(精细)]以外。
    - 插入“Memory Stick PRO Duo”。
    在拍摄很亮的被摄体时，出现垂直条纹。
    . 产生光斑溢出现象，影像上出现白色、黑色、红色、紫色或其它颜色的条纹。这个现 象并非故障。
    相机不能播放影像。
    . 按（播放）按钮（第14页）。
    . 在您的电脑上变更过文件夹/文件名称。
    . 如果文件中含有在电脑上处理过的影像或使用其它相机拍摄的影像，不保证能够在本 相机上播放这些文件。
    . 相机处于USB模式。卸除USB连接。
    . 您可能无法播放存储在“Memory Stick Duo”上的某些由其它相机拍摄的影像。以文 件夹视窗播放这些影像（第27页）。
    . 这是由于未使用“PMB”将电脑上的影像复制到“Memory Stick Duo”所导致。以文 件夹视窗播放这些影像（第27页）。
    使用须知
    请勿在下列地方使用/存放相机
    关于携带
    关于清洁
    关于操作温度
    关于湿气凝聚
    关于内置备用充电电池
    规格
    相机
    BC-CSD电池充电器
    可充电电池NP-BD1
    商标
    4-000-950-71(1) 准备工作 拍摄 / 观看影像 使用拍摄功能 使用观看功能 删除影像 连接至其它设备 改变相机设置 CS 数码照相机 使用说明书 DSC-T77 开始使用本机前，请仔细阅读本手册， 并保留该手册以供日后参考。 © 2008 Sony Corporation

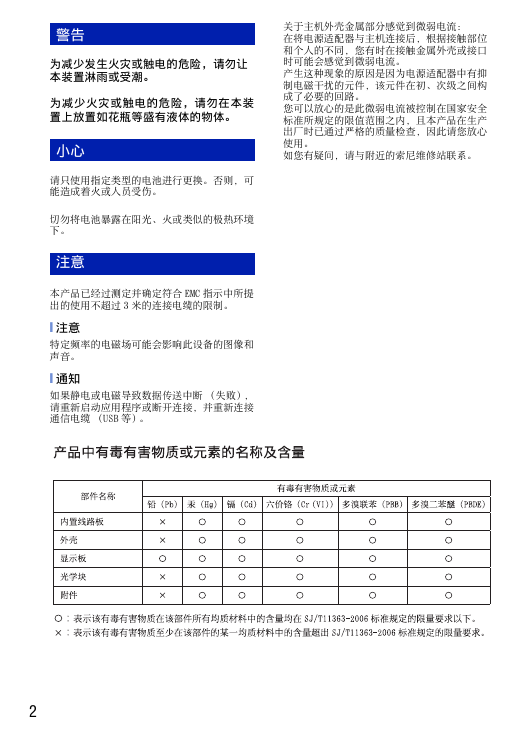

    关于主机外壳金属部分感觉到微弱电流： 在将电源适配器与主机连接后，根据接触部位 和个人的不同，您有时在接触金属外壳或接口 时可能会感觉到微弱电流。 产生这种现象的原因是因为电源适配器中有抑 制电磁干扰的元件，该元件在初、次级之间构 成了必要的回路。 您可以放心的是此微弱电流被控制在国家安全 标准所规定的限值范围之内，且本产品在生产 出厂时已通过严格的质量检查，因此请您放心 使用。 如您有疑问，请与附近的索尼维修站联系。 警告 为减少发生火灾或触电的危险，请勿让 本装置淋雨或受潮。 为减少火灾或触电的危险，请勿在本装 置上放置如花瓶等盛有液体的物体。 小心 请只使用指定类型的电池进行更换。否则，可 能造成着火或人员受伤。 切勿将电池暴露在阳光、火或类似的极热环境 下。 注意 本产品已经过测定并确定符合 EMC 指示中所提 出的使用不超过 3 米的连接电缆的限制。 [ 注意 特定频率的电磁场可能会影响此设备的图像和 声音。 [ 通知 如果静电或电磁导致数据传送中断 （失败）， 请重新启动应用程序或断开连接，并重新连接 通信电缆 （USB 等）。 2

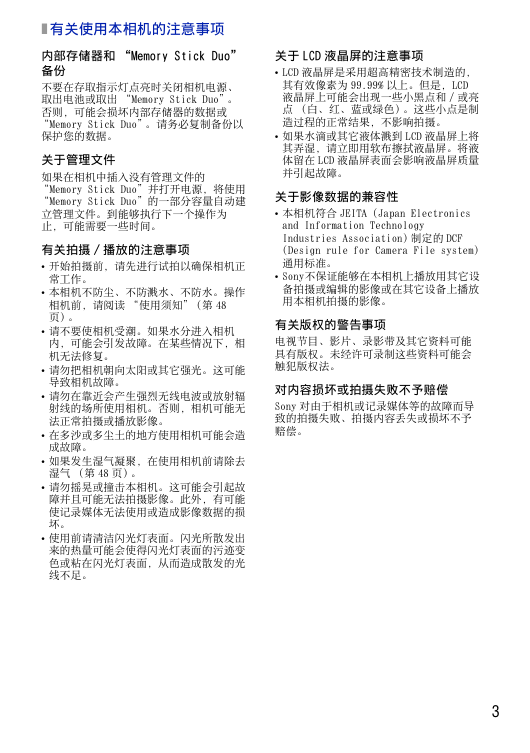

    关于 LCD 液晶屏的注意事项 LCD 液晶屏是采用超高精密技术制造的， 其有效像素为 99.99% 以上。但是，LCD 液晶屏上可能会出现一些小黑点和 / 或亮 点 （白、红、蓝或绿色）。这些小点是制 造过程的正常结果，不影响拍摄。 如果水滴或其它液体溅到 LCD 液晶屏上将 其弄湿，请立即用软布擦拭液晶屏。将液 体留在 LCD 液晶屏表面会影响液晶屏质量 并引起故障。 关于影像数据的兼容性 本相机符合 JEITA (Japan Electronics and Information Technology Industries Association) 制定的 DCF (Design rule for Camera File system) 通用标准。 Sony不保证能够在本相机上播放用其它设 备拍摄或编辑的影像或在其它设备上播放 用本相机拍摄的影像。 有关版权的警告事项 电视节目、影片、录影带及其它资料可能 具有版权。未经许可录制这些资料可能会 触犯版权法。 对内容损坏或拍摄失败不予赔偿 Sony 对由于相机或记录媒体等的故障而导 致的拍摄失败、拍摄内容丢失或损坏不予 赔偿。 x 有关使用本相机的注意事项 内部存储器和 “Memory Stick Duo” 备份 不要在存取指示灯点亮时关闭相机电源、 取出电池或取出 “Memory Stick Duo”。 否则，可能会损坏内部存储器的数据或 “Memory Stick Duo”。请务必复制备份以 保护您的数据。 关于管理文件 如果在相机中插入没有管理文件的 “Memory Stick Duo”并打开电源，将使用 “Memory Stick Duo”的一部分容量自动建 立管理文件。到能够执行下一个操作为 止，可能需要一些时间。 有关拍摄 / 播放的注意事项 • 开始拍摄前，请先进行试拍以确保相机正 常工作。 本相机不防尘、不防溅水、不防水。操作 相机前，请阅读 “使用须知”（第 48 页）。 请不要使相机受潮。如果水分进入相机 内，可能会引发故障。在某些情况下，相 机无法修复。 请勿把相机朝向太阳或其它强光。这可能 导致相机故障。 请勿在靠近会产生强烈无线电波或放射辐 射线的场所使用相机。否则，相机可能无 法正常拍摄或播放影像。 在多沙或多尘土的地方使用相机可能会造 成故障。 如果发生湿气凝聚，在使用相机前请除去 湿气 （第 48 页）。 请勿摇晃或撞击本相机。这可能会引起故 障并且可能无法拍摄影像。此外，有可能 使记录媒体无法使用或造成影像数据的损 坏。 使用前请清洁闪光灯表面。闪光所散发出 来的热量可能会使得闪光灯表面的污迹变 色或粘在闪光灯表面，从而造成散发的光 线不足。 3

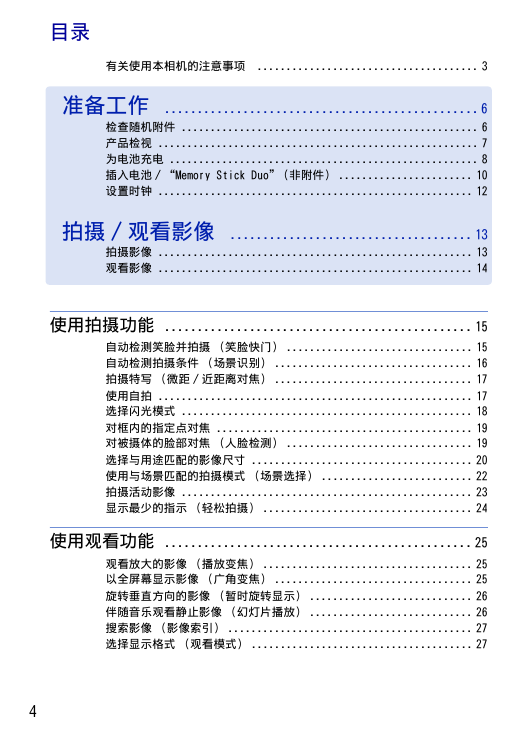

    目录 有关使用本相机的注意事项 ...................................... 3 准备工作 ................................................ 6 检查随机附件 ................................................... 6 产品检视 ....................................................... 7 为电池充电 ..................................................... 8 插入电池 / “Memory Stick Duo”（非附件） ....................... 10 设置时钟 ...................................................... 12 拍摄 / 观看影像 ..................................... 13 拍摄影像 ...................................................... 13 观看影像 ...................................................... 14 使用拍摄功能 ............................................... 15 自动检测笑脸并拍摄 （笑脸快门） ................................ 15 自动检测拍摄条件 （场景识别） .................................. 16 拍摄特写 （微距 / 近距离对焦） .................................. 17 使用自拍 ...................................................... 17 选择闪光模式 .................................................. 18 对框内的指定点对焦 ............................................ 19 对被摄体的脸部对焦 （人脸检测） ................................ 19 选择与用途匹配的影像尺寸 ...................................... 20 使用与场景匹配的拍摄模式 （场景选择） .......................... 22 拍摄活动影像 .................................................. 23 显示最少的指示 （轻松拍摄） .................................... 24 使用观看功能 ............................................... 25 观看放大的影像 （播放变焦） .................................... 25 以全屏幕显示影像 （广角变焦） .................................. 25 旋转垂直方向的影像 （暂时旋转显示） ............................ 26 伴随音乐观看静止影像 （幻灯片播放） ............................ 26 搜索影像 （影像索引） .......................................... 27 选择显示格式 （观看模式） ...................................... 27 4

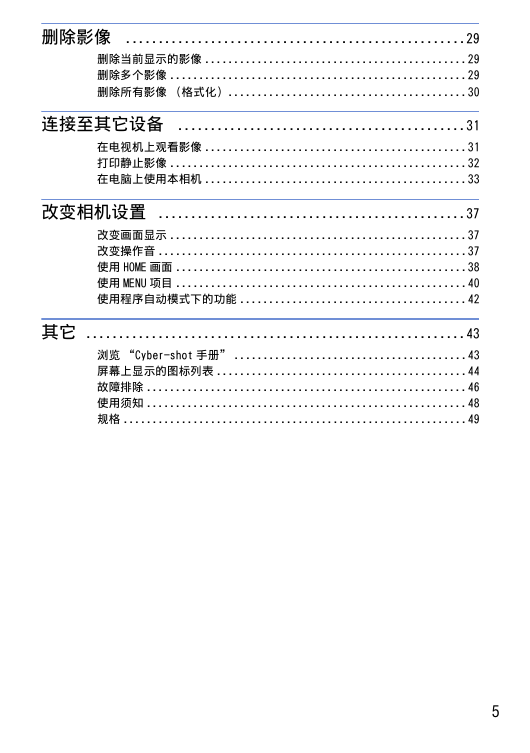

    删除影像 ....................................................29 删除当前显示的影像 ............................................. 29 删除多个影像 ................................................... 29 删除所有影像 （格式化）......................................... 30 连接至其它设备 ............................................31 在电视机上观看影像 ............................................. 31 打印静止影像 ................................................... 32 在电脑上使用本相机 ............................................. 33 改变相机设置 ...............................................37 改变画面显示 ................................................... 37 改变操作音 ..................................................... 37 使用 HOME 画面 .................................................. 38 使用 MENU 项目 .................................................. 40 使用程序自动模式下的功能 ....................................... 42 其它 ..........................................................43 浏览 “Cyber-shot 手册” ........................................ 43 屏幕上显示的图标列表 ........................................... 44 故障排除 ....................................................... 46 使用须知 ....................................................... 48 规格 ........................................................... 49 5

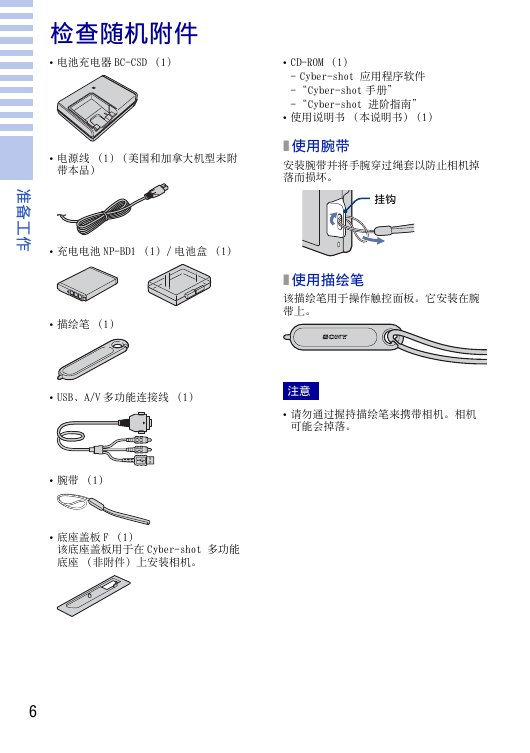

    准备工作 检查随机附件 电池充电器 BC-CSD （1） CD-ROM （1） 电源线 （1）（美国和加拿大机型未附 带本品） - Cyber-shot 应用程序软件 -“Cyber-shot 手册” -“Cyber-shot 进阶指南” 使用说明书 （本说明书）（1） x 使用腕带 安装腕带并将手腕穿过绳套以防止相机掉 落而损坏。 挂钩 充电电池 NP-BD1 （1）/ 电池盒 （1） 描绘笔 （1） x 使用描绘笔 该描绘笔用于操作触控面板。它安装在腕 带上。 USB、A/V 多功能连接线 （1） 注意 请勿通过握持描绘笔来携带相机。相机 可能会掉落。 腕带 （1） 底座盖板 F （1） 该底座盖板用于在 Cyber-shot 多功能 底座 （非附件）上安装相机。 准 备 工 作 6

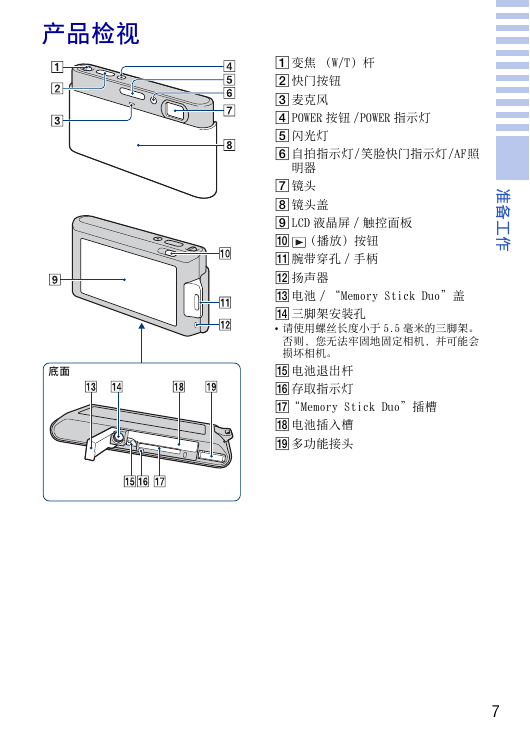

    产品检视 底面 A 变焦 （W/T）杆 B 快门按钮 C 麦克风 D POWER 按钮 /POWER 指示灯 E 闪光灯 F 自拍指示灯/笑脸快门指示灯/AF照 明器 G 镜头 H 镜头盖 I LCD 液晶屏 / 触控面板 J （播放）按钮 K 腕带穿孔 / 手柄 L 扬声器 M 电池 / “Memory Stick Duo”盖 N 三脚架安装孔 请使用螺丝长度小于 5.5 毫米的三脚架。 否则，您无法牢固地固定相机，并可能会 损坏相机。 O 电池退出杆 P 存取指示灯 Q“Memory Stick Duo”插槽 R 电池插入槽 S 多功能接头 准 备 工 作 7

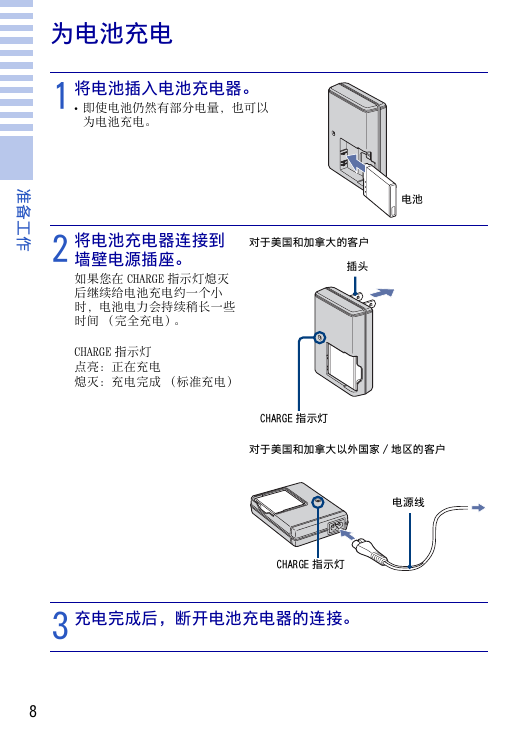

    为电池充电 1 将电池插入电池充电器。 即使电池仍然有部分电量，也可以 为电池充电。 电池 对于美国和加拿大的客户 插头 2 将电池充电器连接到 墙壁电源插座。 如果您在 CHARGE 指示灯熄灭 后继续给电池充电约一个小 时，电池电力会持续稍长一些 时间 （完全充电）。 CHARGE 指示灯 点亮：正在充电 熄灭：充电完成 （标准充电） CHARGE 指示灯 对于美国和加拿大以外国家 / 地区的客户 电源线 CHARGE 指示灯 3 充电完成后，断开电池充电器的连接。 准 备 工 作 8
