    1　项目概述
    1.1中标产品清单
    2扩容实施方案
    2.1实施团队以及售后服务团队
    2.2实施概述
    2.3存储扩容方案具体步骤
    3扩容实施步骤文档
    4检查识别VNX5500设备
    4.1VNX5500外观
    4.2指示灯
    4.2.1DPE指示灯
    4.2.2SPS指示灯说明
    4.2.3DPE后视图指示灯
    4.2.4磁盘阵列模块（DAE）视图及LED
    EMCEMC 存储系统扩容方案 存储系统扩容方案 邮政 EMC 存储系统扩容方案 思凯数据 20120177 年年 88 月月 1414 日日

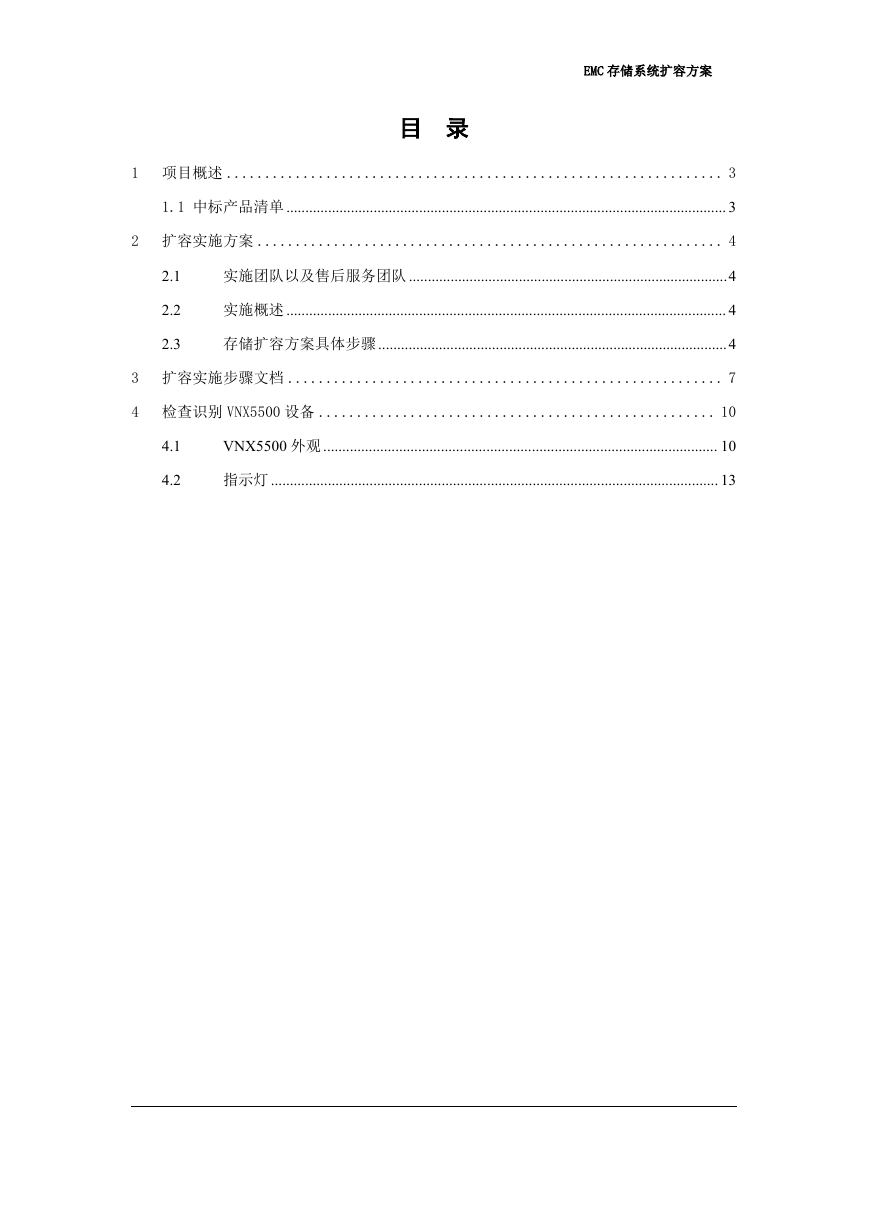

    EMCEMC 存储系统扩容方案 存储系统扩容方案 目 录 1 项目概述 ................................................................. 3 1.1 中标产品清单 .................................................................................................................... 3 2 扩容实施方案 ............................................................. 4 2.1 2.2 2.3 实施团队以及售后服务团队 ....................................................................................4 实施概述 .................................................................................................................... 4 存储扩容方案具体步骤 ............................................................................................4 3 扩容实施步骤文档 ......................................................... 7 4 检查识别 VNX5500 设备 .................................................... 10 4.1 4.2 VNX5500 外观 ........................................................................................................ 10 指示灯...................................................................................................................... 13

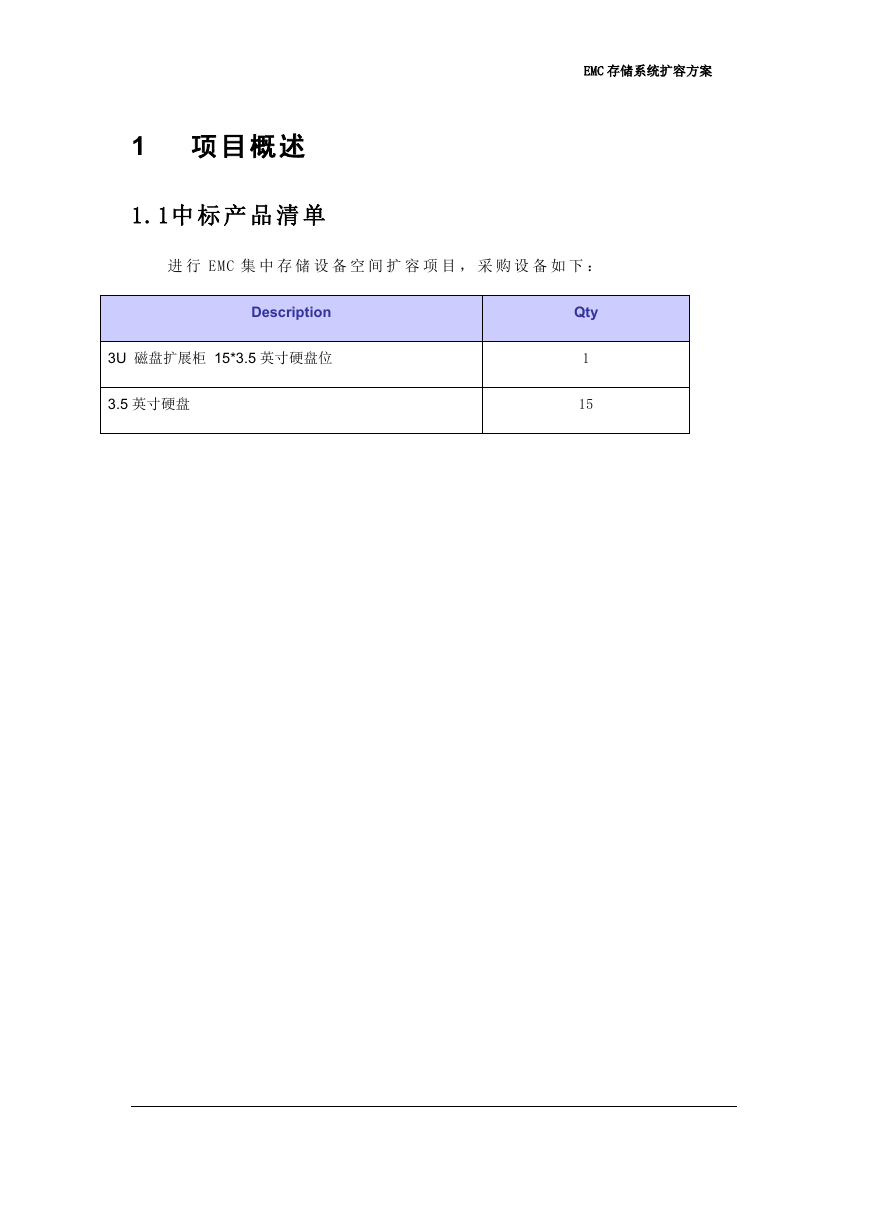

    EMCEMC 存储系统扩容方案 存储系统扩容方案 1 项 目 概 述 1.1中 标 产 品 清 单 进 行 EMC 集 中 存 储 设 备 空 间 扩 容 项 目 ， 采 购 设 备 如 下 ： Description 3U 磁盘扩展柜 15*3.5 英寸硬盘位 3.5 英寸硬盘 Qty 1 15

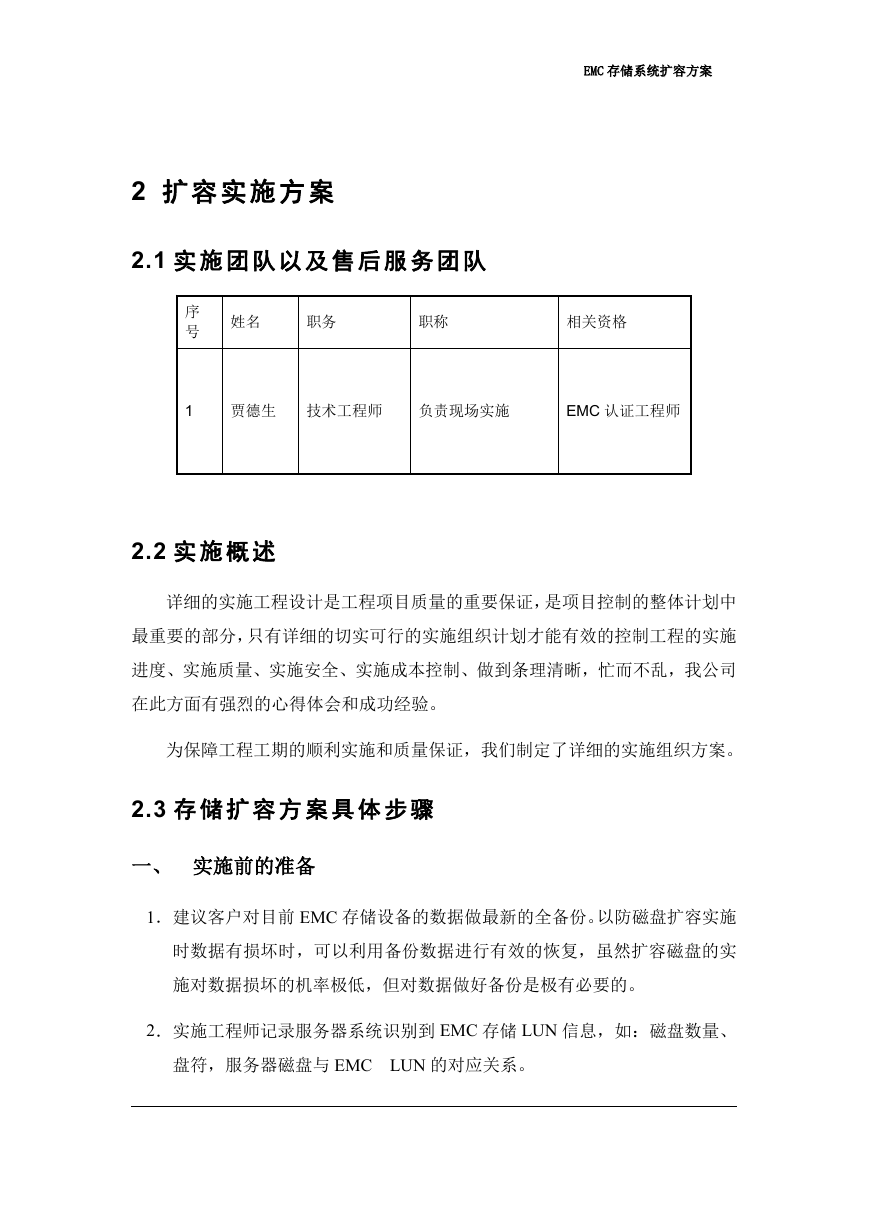

    EMCEMC 存储系统扩容方案 存储系统扩容方案 2 扩 容 实 施 方 案 2.1 实 施 团 队 以 及 售 后 服 务 团 队 序 号 1 姓名 职务 职称 相关资格 贾德生 技术工程师 负责现场实施 EMC 认证工程师 2.2 实 施 概 述 详细的实施工程设计是工程项目质量的重要保证，是项目控制的整体计划中 最重要的部分，只有详细的切实可行的实施组织计划才能有效的控制工程的实施 进度、实施质量、实施安全、实施成本控制、做到条理清晰，忙而不乱，我公司 在此方面有强烈的心得体会和成功经验。 为保障工程工期的顺利实施和质量保证，我们制定了详细的实施组织方案。 2.3 存 储 扩 容 方 案 具 体 步 骤 一、 实施前的准备 1．建议客户对目前 EMC 存储设备的数据做最新的全备份。以防磁盘扩容实施 时数据有损坏时，可以利用备份数据进行有效的恢复，虽然扩容磁盘的实 施对数据损坏的机率极低，但对数据做好备份是极有必要的。 2．实施工程师记录服务器系统识别到 EMC 存储 LUN 信息，如：磁盘数量、 盘符，服务器磁盘与 EMC LUN 的对应关系。

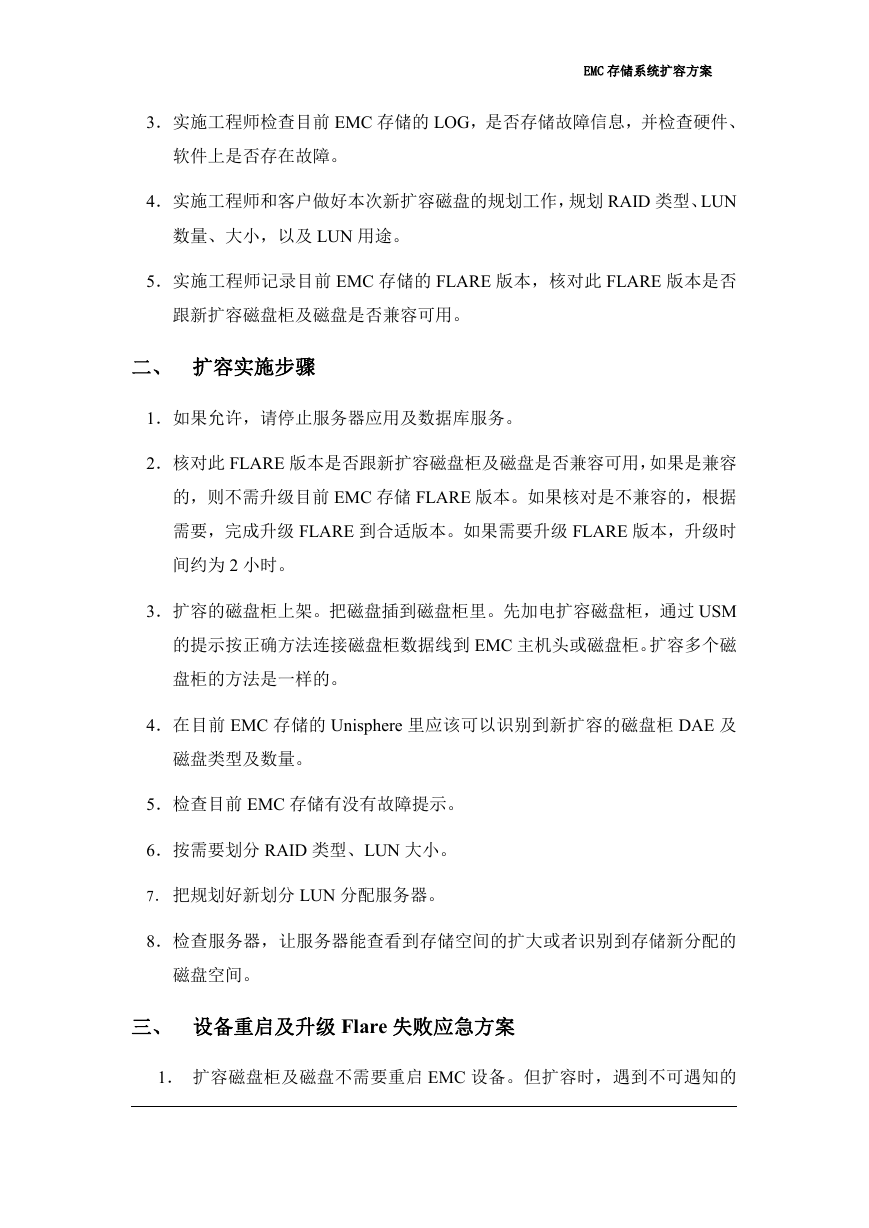

    EMCEMC 存储系统扩容方案 存储系统扩容方案 3．实施工程师检查目前 EMC 存储的 LOG，是否存储故障信息，并检查硬件、 软件上是否存在故障。 4．实施工程师和客户做好本次新扩容磁盘的规划工作，规划 RAID 类型、LUN 数量、大小，以及 LUN 用途。 5．实施工程师记录目前 EMC 存储的 FLARE 版本，核对此 FLARE 版本是否 跟新扩容磁盘柜及磁盘是否兼容可用。 二、 扩容实施步骤 1．如果允许，请停止服务器应用及数据库服务。 2．核对此 FLARE 版本是否跟新扩容磁盘柜及磁盘是否兼容可用，如果是兼容 的，则不需升级目前 EMC 存储 FLARE 版本。如果核对是不兼容的，根据 需要，完成升级 FLARE 到合适版本。如果需要升级 FLARE 版本，升级时 间约为 2 小时。 3．扩容的磁盘柜上架。把磁盘插到磁盘柜里。先加电扩容磁盘柜，通过 USM 的提示按正确方法连接磁盘柜数据线到 EMC 主机头或磁盘柜。扩容多个磁 盘柜的方法是一样的。 4．在目前 EMC 存储的 Unisphere 里应该可以识别到新扩容的磁盘柜 DAE 及 磁盘类型及数量。 5．检查目前 EMC 存储有没有故障提示。 6．按需要划分 RAID 类型、LUN 大小。 7． 把规划好新划分 LUN 分配服务器。 8．检查服务器，让服务器能查看到存储空间的扩大或者识别到存储新分配的 磁盘空间。 三、 设备重启及升级 Flare 失败应急方案 1． 扩容磁盘柜及磁盘不需要重启 EMC 设备。但扩容时，遇到不可遇知的

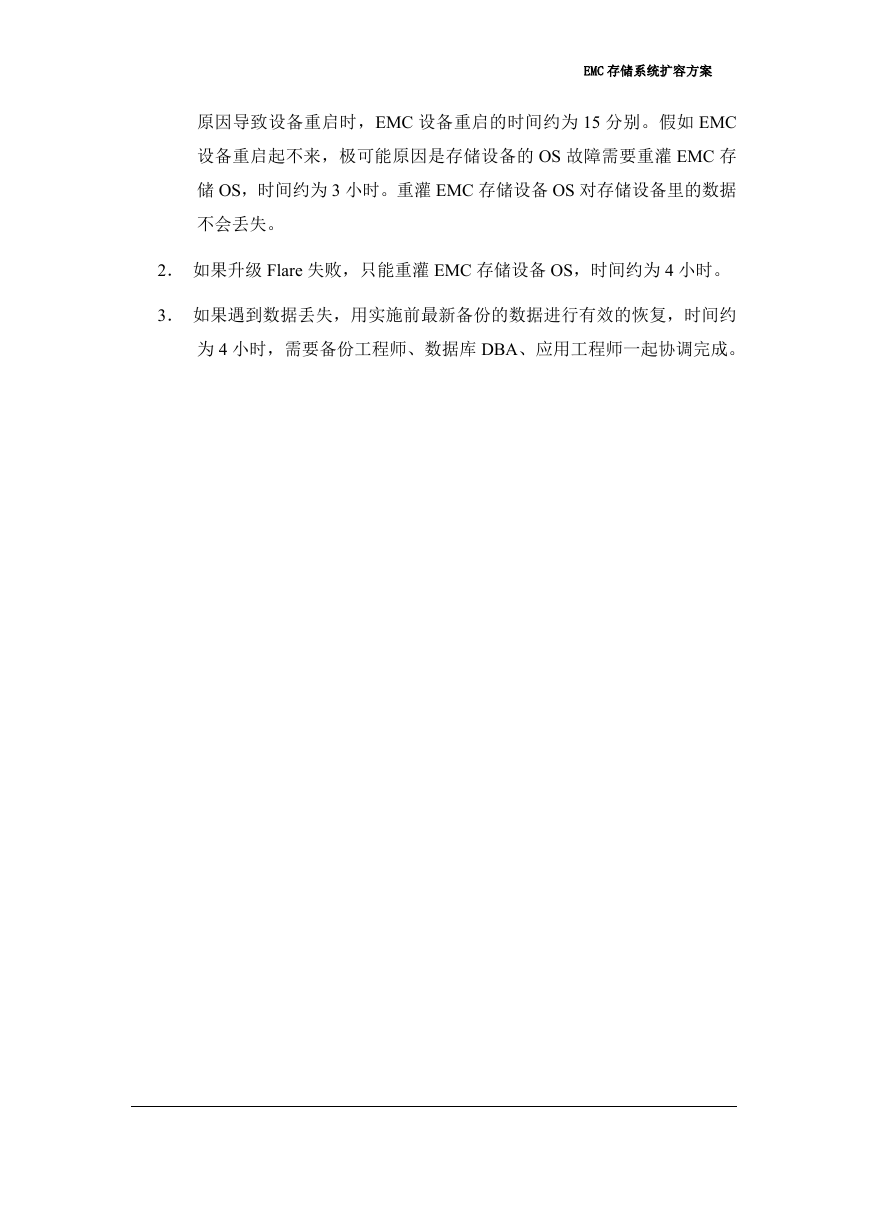

    EMCEMC 存储系统扩容方案 存储系统扩容方案 原因导致设备重启时，EMC 设备重启的时间约为 15 分别。假如 EMC 设备重启起不来，极可能原因是存储设备的 OS 故障需要重灌 EMC 存 储 OS，时间约为 3 小时。重灌 EMC 存储设备 OS 对存储设备里的数据 不会丢失。 2． 如果升级 Flare 失败，只能重灌 EMC 存储设备 OS，时间约为 4 小时。 3． 如果遇到数据丢失，用实施前最新备份的数据进行有效的恢复，时间约 为 4 小时，需要备份工程师、数据库 DBA、应用工程师一起协调完成。
    EMCEMC 存储系统扩容方案 存储系统扩容方案 3 扩 容 实 施 步 骤 文 档 4． DAE+Disk 上架，加电。 5． 登陆 USM，根据提示插入 SAS 连接线。存储识别到增加磁盘。 6． 做 raid，加入原有 POOL，热备盘 7． 划 LUN 或者对原有 LUN 扩容

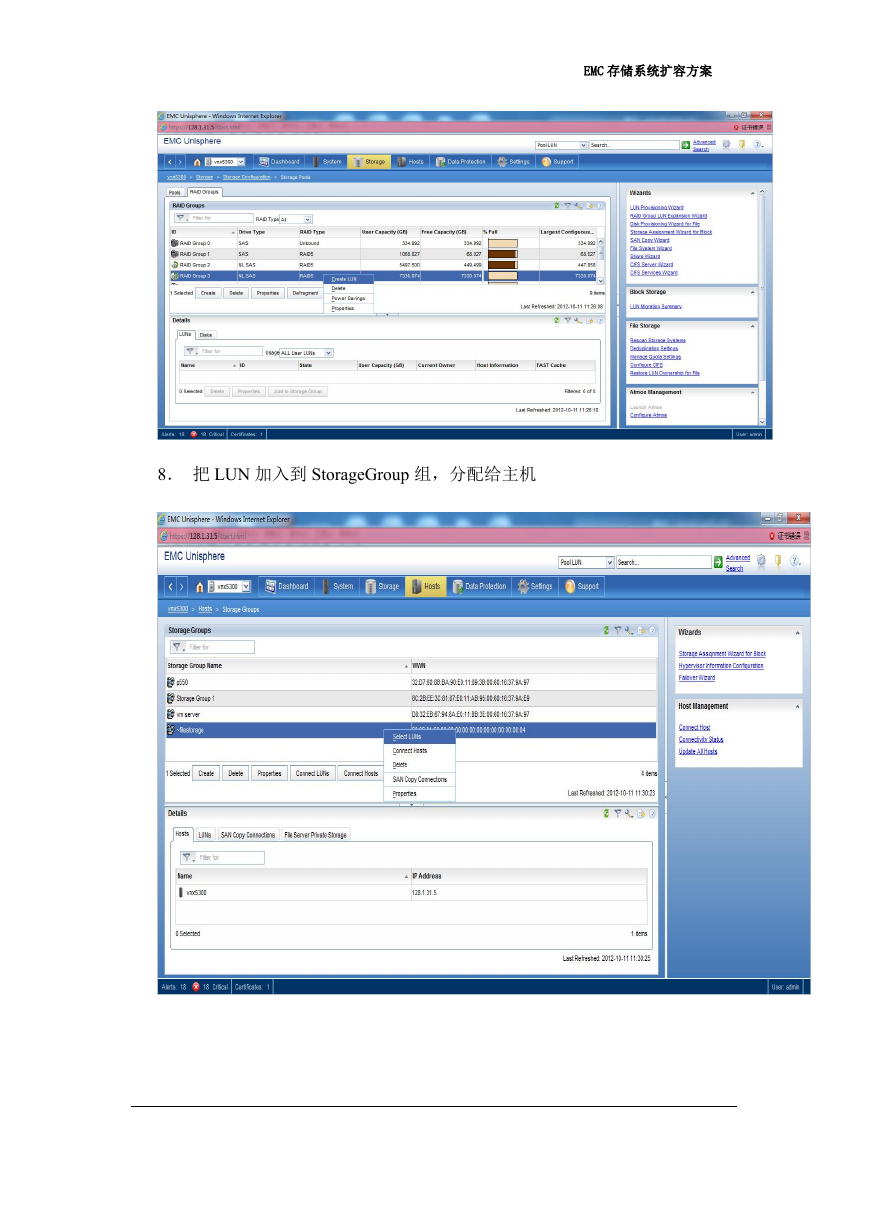

    EMCEMC 存储系统扩容方案 存储系统扩容方案 8． 把 LUN 加入到 StorageGroup 组，分配给主机
