2014 年浙江农林大学机械设计基础考研真题一、单项选择题（每题 2 分，共 20 分）。 1．铰链四杆机构的死点位置发生在（）。 A．从动作与连杆共线位置 B．从动件与机架共线位置 C．主动件与连杆共线位置 D．主动件与机架共线位置 2．凸轮机构的从动件选用简谐运动规律时，其从动件的运动（）。 A．将产生刚性冲击 B．将产生柔性冲击 C．没有冲击 D．既有刚性冲击又有柔性冲击 3．普通平键传递扭矩是靠键的（）。 A．顶面 C．侧面 B．底面 D．端面 4．V 带传动工作时，与带轮轮槽接触的是带的（）。 A．底面 C．两侧面 B．顶面 D．底面和两侧面 5．一对渐开线标准圆柱齿轮要正确啮合，一定相等的是（）。 A．直径 C．齿数 B．宽度 D．模数 6．一对双向运转的齿轮传动，工作时在轮齿根部所受的弯曲应力变化特征可简化为（）。 A．对称循环变应力 B．脉动循环变应力 C．静应力 D．无规律变应力 7．在下列联轴器中，属于固定式刚性联轴器的是（）。 A．万向联轴器 C．弹性柱销联轴器 B．齿式联轴器 D．凸缘联轴器 8．按承受载荷的性质分类，双万向联轴器的中间轴属于（）。 A．传动轴 C．转轴 B．心轴 D．钢丝软轴 9．角接触球轴承和圆锥滚子轴承的轴向承载能力随公称接触角α的减小而（）。 A．增大 C．不变 B．减小 D．增大或减小随轴承型号而定 10．按承受载荷的性质分类，减速器中的齿轮轴属于（）。

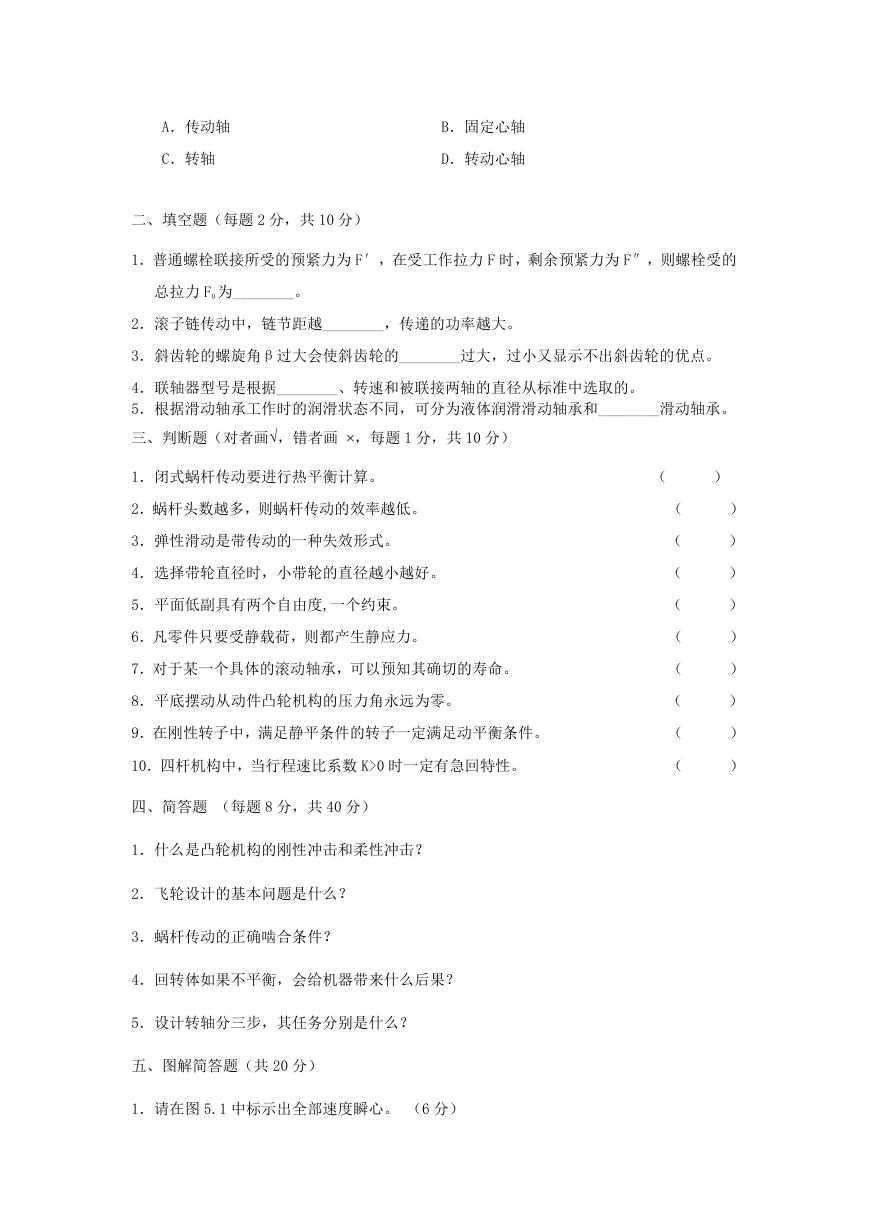

A．传动轴 C．转轴 B．固定心轴 D．转动心轴二、填空题（每题 2 分，共 10 分） 1．普通螺栓联接所受的预紧力为 F′，在受工作拉力 F 时，剩余预紧力为 F″，则螺栓受的总拉力 F0 为________。 2．滚子链传动中，链节距越________，传递的功率越大。 3．斜齿轮的螺旋角β过大会使斜齿轮的________过大，过小又显示不出斜齿轮的优点。 4．联轴器型号是根据________、转速和被联接两轴的直径从标准中选取的。 5．根据滑动轴承工作时的润滑状态不同，可分为液体润滑滑动轴承和________滑动轴承。三、判断题（对者画，错者画 ，每题 1 分，共 10 分） 1．闭式蜗杆传动要进行热平衡计算。（） 2．蜗杆头数越多，则蜗杆传动的效率越低。 3．弹性滑动是带传动的一种失效形式。 4．选择带轮直径时，小带轮的直径越小越好。 5．平面低副具有两个自由度,一个约束。 6．凡零件只要受静载荷，则都产生静应力。 7．对于某一个具体的滚动轴承，可以预知其确切的寿命。 8．平底摆动从动件凸轮机构的压力角永远为零。 9．在刚性转子中，满足静平条件的转子一定满足动平衡条件。 10．四杆机构中，当行程速比系数 K>0 时一定有急回特性。（（（（（（（（（）））））））））四、简答题（每题 8 分，共 40 分） 1．什么是凸轮机构的刚性冲击和柔性冲击？ 2．飞轮设计的基本问题是什么？ 3．蜗杆传动的正确啮合条件？ 4．回转体如果不平衡，会给机器带来什么后果？ 5．设计转轴分三步，其任务分别是什么？五、图解简答题（共 20 分） 1．请在图 5.1 中标示出全部速度瞬心。（6 分）

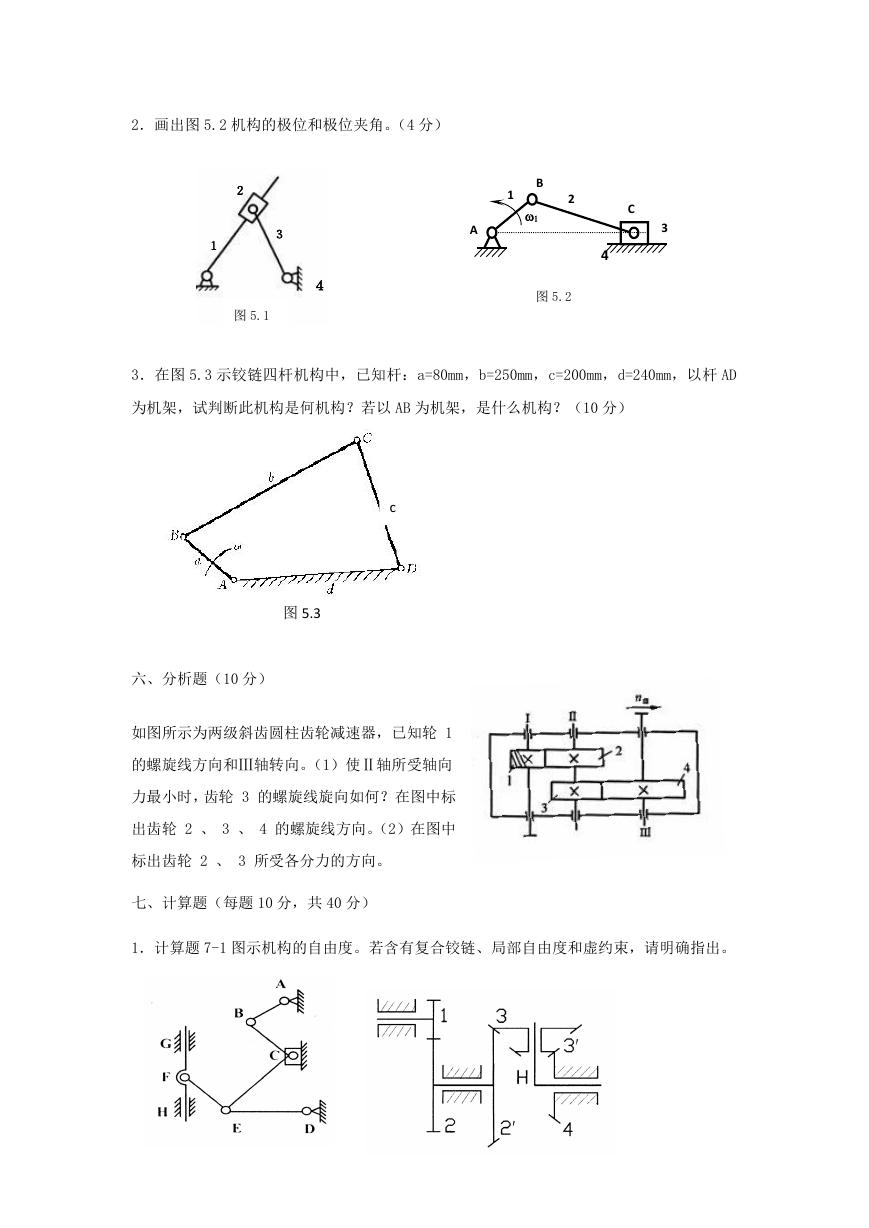

2．画出图 5.2 机构的极位和极位夹角。（4 分）２３１４图 5.1 1 B  2 A 图 5.2 C 3 4 3．在图 5.3 示铰链四杆机构中，已知杆：a=80mm，b=250mm，c=200mm，d=240mm，以杆 AD 为机架，试判断此机构是何机构？若以 AB 为机架，是什么机构？（10 分） cc 图 5.3 六、分析题（10 分）如图所示为两级斜齿圆柱齿轮减速器，已知轮 1 的螺旋线方向和Ⅲ轴转向。（1）使Ⅱ轴所受轴向力最小时，齿轮 3 的螺旋线旋向如何？在图中标出齿轮 2 、 3 、 4 的螺旋线方向。（2）在图中标出齿轮 2 、 3 所受各分力的方向。七、计算题（每题 10 分，共 40 分） 1．计算题 7-1 图示机构的自由度。若含有复合铰链、局部自由度和虚约束，请明确指出。

题 7-1 题 7-2 2．如题 7-2 图所示轮系中，已知各轮的齿数为：z1=20，z2=40， 2z =50，z3=30，z4=30， 3z =20，试求此轮系的传动比 i1H。 3．一对外啮合渐开线标准正常齿制直齿圆柱齿轮传动，Z1= 40，Z2=72，模数 m=2mm, 。求：1）当标准安装时，分度圆半径 r1、r2，节圆半径 r1’、r2’，顶隙 c 及啮合角 ’；2）当安装中心距 a’=114mm 时，求出以上各值；3）当安装中心距 a’=115mm 时，为保证无侧隙啮合，改用一对标准斜齿轮传动， n ,mn=2mm，齿数不变，此对斜齿轮的螺旋角 1、 2 各为多少？ 4．某轴系部件用一对角接触球轴承支承。已知斜齿圆柱齿轮上的轴向力 FA＝1200N，轴承内部轴向力 FS1＝2800N、FS2＝2400N，如图所示。 (1) 计算轴承 1 的轴向载荷 Fa1； (2) 若轴向力 FA 方向向左，试计算轴承 1 的轴向载荷 Fa1。
