    前 言
    电能信息采集与管理系统
    第3-4部分 电能信息采集终端技术规范－
    公变采集终端特殊要求
    1范围
    2规范性引用文件
    3定义
    4技术要求
    4.3.1本地接口
    4.3.2下行信道接口
    4.4.1电压、电流模拟量输入
    4.4.2状态量输入
    4.4.3控制输出
    4.6.1数据采集
    4.6.1.1状态量采集
    4.6.1.2电能表数据采集
    4.6.1.3交流电压、电流模拟量采集
    4.6.1.4直流模拟量采集
    4.6.1.5其它监控设备数据采集
    4.6.1.6低压集中抄表
    4.6.2数据处理
    4.6.2.1实时和当前数据
    4.6.2.2历史日数据
    4.6.2.3历史月数据
    4.6.2.4电能表运行状况监测
    4.6.2.5电能质量数据分析
    4.6.2.5.1电压监测越限统计
    4.6.2.5.2功率因数越限统计
    4.6.2.5.3谐波数据统计
    4.6.2.6公变电能计量
    4.6.2.7变损测量
    4.6.2.8变压器运行统计
    4.6.3参数设置和查询
    4.6.3.1时钟召测和对时
    4.6.3.2TA变比、TV变比和电能表常数
    4.6.3.3终端参数
    4.6.3.4抄表参数
    4.6.3.5限值参数
    4.6.3.6无功补偿参数设置
    4.6.4无功补偿控制
    4.6.5事件告警和记录
    4.6.5.1变压器运行状态告警记录
    4.6.5.2终端事件记录项
    4.6.6数据传输
    4.6.6.1与主站通信
    4.6.6.2级联
    4.6.6.3与监控设备通信
    4.6.7本地功能
    4.6.7.1本地显示
    4.6.7.2终端维护
    5试验方法
    5.1.1电压、电流基本误差测量
    5.1.2有功功率、无功功率基本误差测量
    5.1.3功率因数基本误差测量
    5.1.4谐波基本误差测量
    5.2.1电能计量功能试验
    5.2.2电能质量数据统计试验
    5.2.2.1电压越限统计试验
    5.2.2.2功率因数越限统计试验
    5.2.2.3谐波数据统计试验
    5.2.3无功补偿控制
    6检验规则
    7标志、运输、贮存

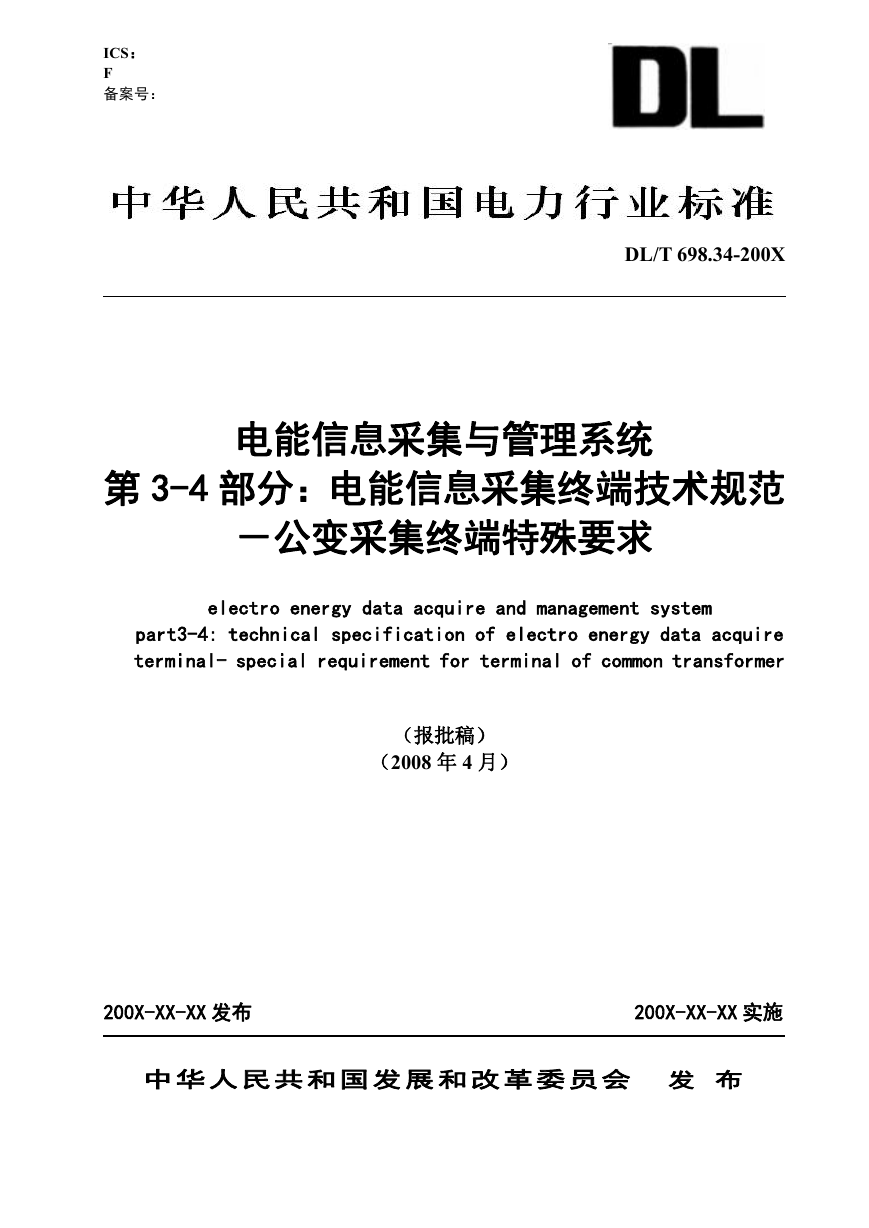

    ICS： F 备案号： DL/T 698.34-200X 电能信息采集与管理系统 第 3-4 部分：电能信息采集终端技术规范 －公变采集终端特殊要求 electro energy data acquire and management system part3-4: technical specification of electro energy data acquire terminal- special requirement for terminal of common transformer （报批稿） （2008 年 4 月） 200X-XX-XX 发布 200X-XX-XX 实施 中华人民共和国 发展和改革委员会 发 布

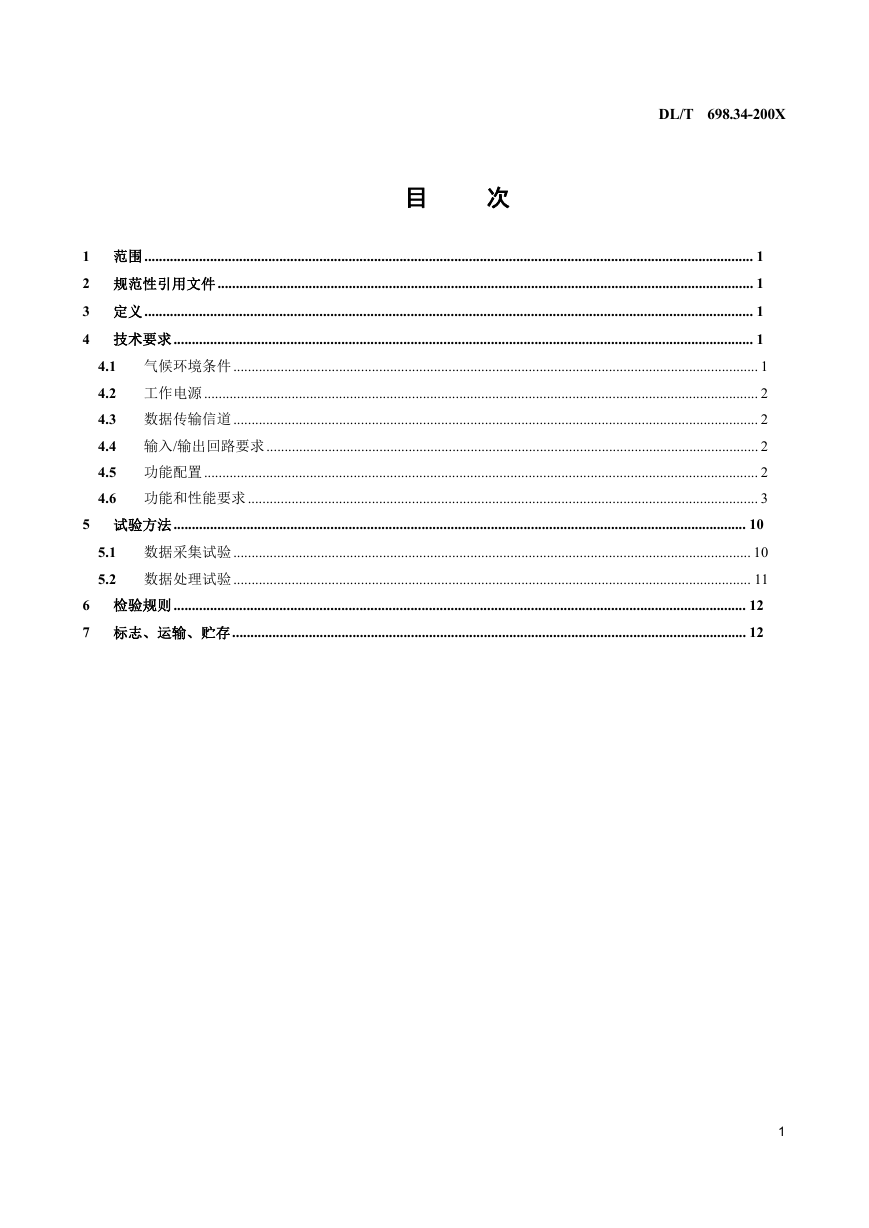

    DL/T 698.34-200X 目 次 1 范围....................................................................................................................................................................... 1 2 规范性引用文件................................................................................................................................................... 1 3 定义....................................................................................................................................................................... 1 4 技术要求............................................................................................................................................................... 1 4.1 气候环境条件................................................................................................................................................ 1 4.2 工作电源........................................................................................................................................................ 2 4.3 数据传输信道................................................................................................................................................ 2 4.4 输入/输出回路要求....................................................................................................................................... 2 4.5 功能配置........................................................................................................................................................ 2 4.6 功能和性能要求............................................................................................................................................ 3 5 试验方法............................................................................................................................................................. 10 5.1 数据采集试验.............................................................................................................................................. 10 5.2 数据处理试验.............................................................................................................................................. 11 6 检验规则............................................................................................................................................................. 12 7 标志、运输、贮存............................................................................................................................................. 12 1

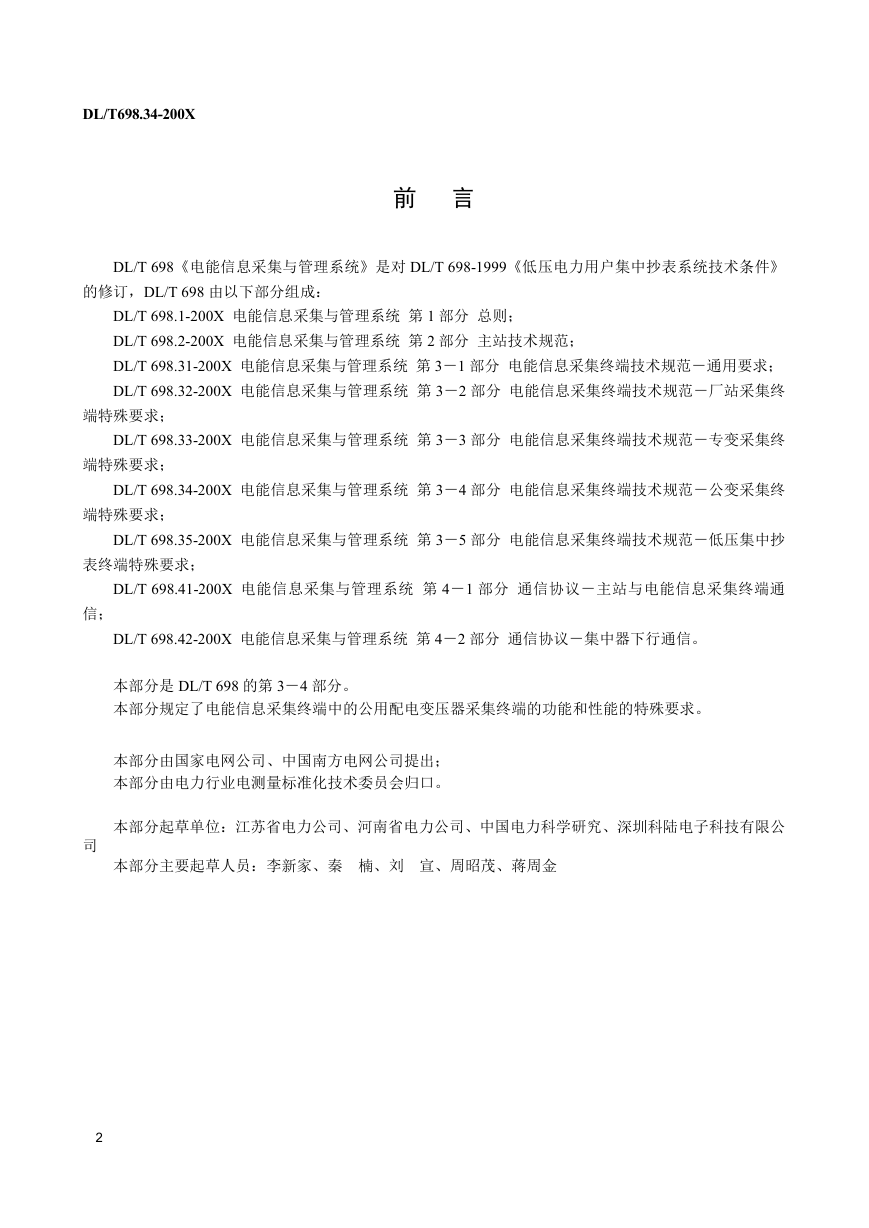

    DL/T698.34-200X 前 言 DL/T 698《电能信息采集与管理系统》是对 DL/T 698-1999《低压电力用户集中抄表系统技术条件》 的修订，DL/T 698 由以下部分组成： DL/T 698.1-200X 电能信息采集与管理系统 第 1 部分 总则； DL/T 698.2-200X 电能信息采集与管理系统 第 2 部分 主站技术规范； DL/T 698.31-200X 电能信息采集与管理系统 第 3－1 部分 电能信息采集终端技术规范－通用要求； DL/T 698.32-200X 电能信息采集与管理系统 第 3－2 部分 电能信息采集终端技术规范－厂站采集终 端特殊要求； DL/T 698.33-200X 电能信息采集与管理系统 第 3－3 部分 电能信息采集终端技术规范－专变采集终 端特殊要求； DL/T 698.34-200X 电能信息采集与管理系统 第 3－4 部分 电能信息采集终端技术规范－公变采集终 端特殊要求； DL/T 698.35-200X 电能信息采集与管理系统 第 3－5 部分 电能信息采集终端技术规范－低压集中抄 表终端特殊要求； DL/T 698.41-200X 电能信息采集与管理系统 第 4－1 部分 通信协议－主站与电能信息采集终端通 DL/T 698.42-200X 电能信息采集与管理系统 第 4－2 部分 通信协议－集中器下行通信。 本部分是 DL/T 698 的第 3－4 部分。 本部分规定了电能信息采集终端中的公用配电变压器采集终端的功能和性能的特殊要求。 本部分由国家电网公司、中国南方电网公司提出； 本部分由电力行业电测量标准化技术委员会归口。 本部分起草单位：江苏省电力公司、河南省电力公司、中国电力科学研究、深圳科陆电子科技有限公 本部分主要起草人员：李新家、秦 楠、刘 宣、周昭茂、蒋周金 信； 司 2

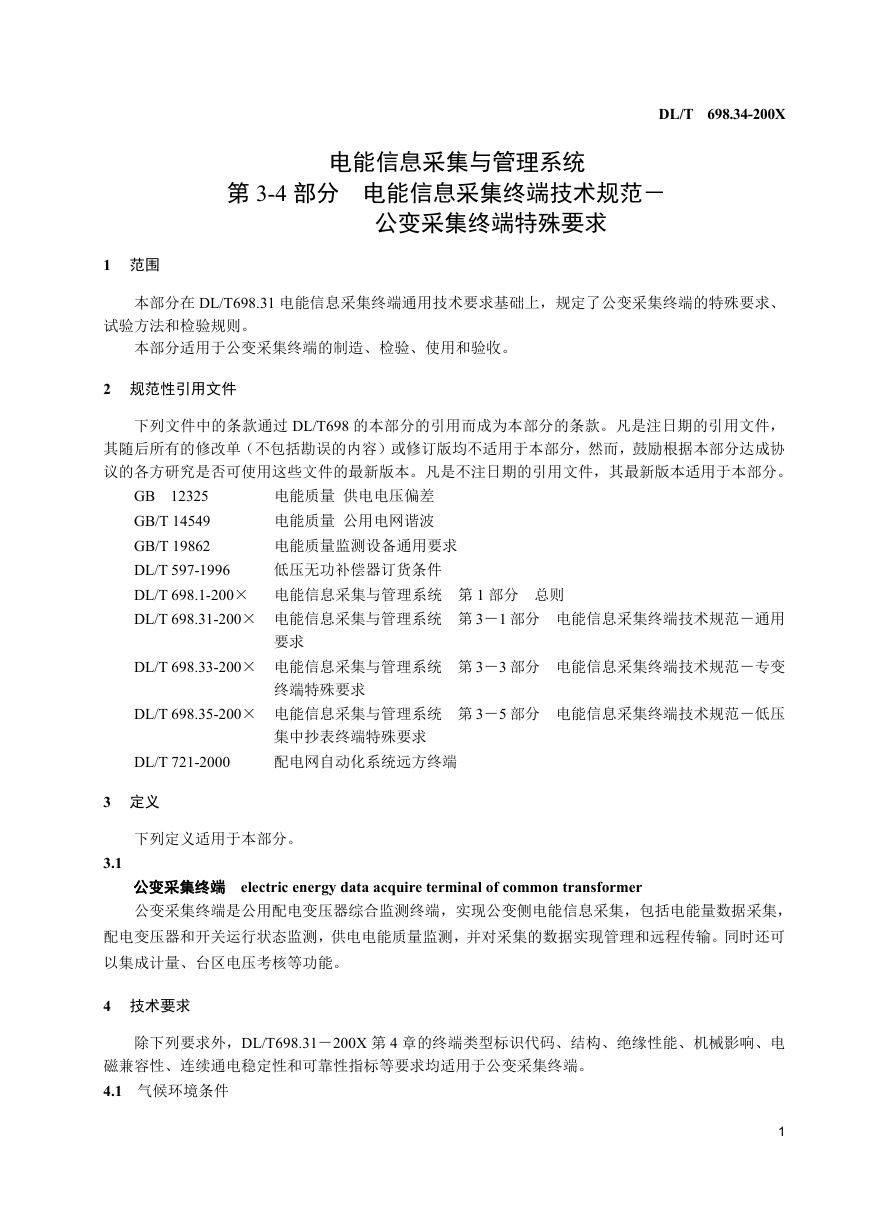

    DL/T 698.34-200X 电能信息采集与管理系统 第 3-4 部分 电能信息采集终端技术规范－ 公变采集终端特殊要求 1 范围 本部分在 DL/T698.31 电能信息采集终端通用技术要求基础上，规定了公变采集终端的特殊要求、 试验方法和检验规则。 本部分适用于公变采集终端的制造、检验、使用和验收。 2 规范性引用文件 下列文件中的条款通过 DL/T698 的本部分的引用而成为本部分的条款。凡是注日期的引用文件， 其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协 议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 电能质量 供电电压偏差 电能质量 公用电网谐波 GB 12325 GB/T 14549 GB/T 19862 DL/T 597-1996 DL/T 698.1-200× 电能信息采集与管理系统 第 1 部分 总则 DL/T 698.31-200× 电能信息采集与管理系统 第 3－1 部分 电能信息采集终端技术规范－通用 电能质量监测设备通用要求 低压无功补偿器订货条件 要求 DL/T 698.33-200× 电能信息采集与管理系统 第 3－3 部分 电能信息采集终端技术规范－专变 终端特殊要求 DL/T 698.35-200× 电能信息采集与管理系统 第 3－5 部分 电能信息采集终端技术规范－低压 集中抄表终端特殊要求 DL/T 721-2000 配电网自动化系统远方终端 3 定义 下列定义适用于本部分。 3.1 公变采集终端 electric energy data acquire terminal of common transformer 公变采集终端是公用配电变压器综合监测终端，实现公变侧电能信息采集，包括电能量数据采集， 配电变压器和开关运行状态监测，供电电能质量监测，并对采集的数据实现管理和远程传输。同时还可 以集成计量、台区电压考核等功能。 4 技术要求 除下列要求外，DL/T698.31－200X 第 4 章的终端类型标识代码、结构、绝缘性能、机械影响、电 磁兼容性、连续通电稳定性和可靠性指标等要求均适用于公变采集终端。 4.1 气候环境条件 1

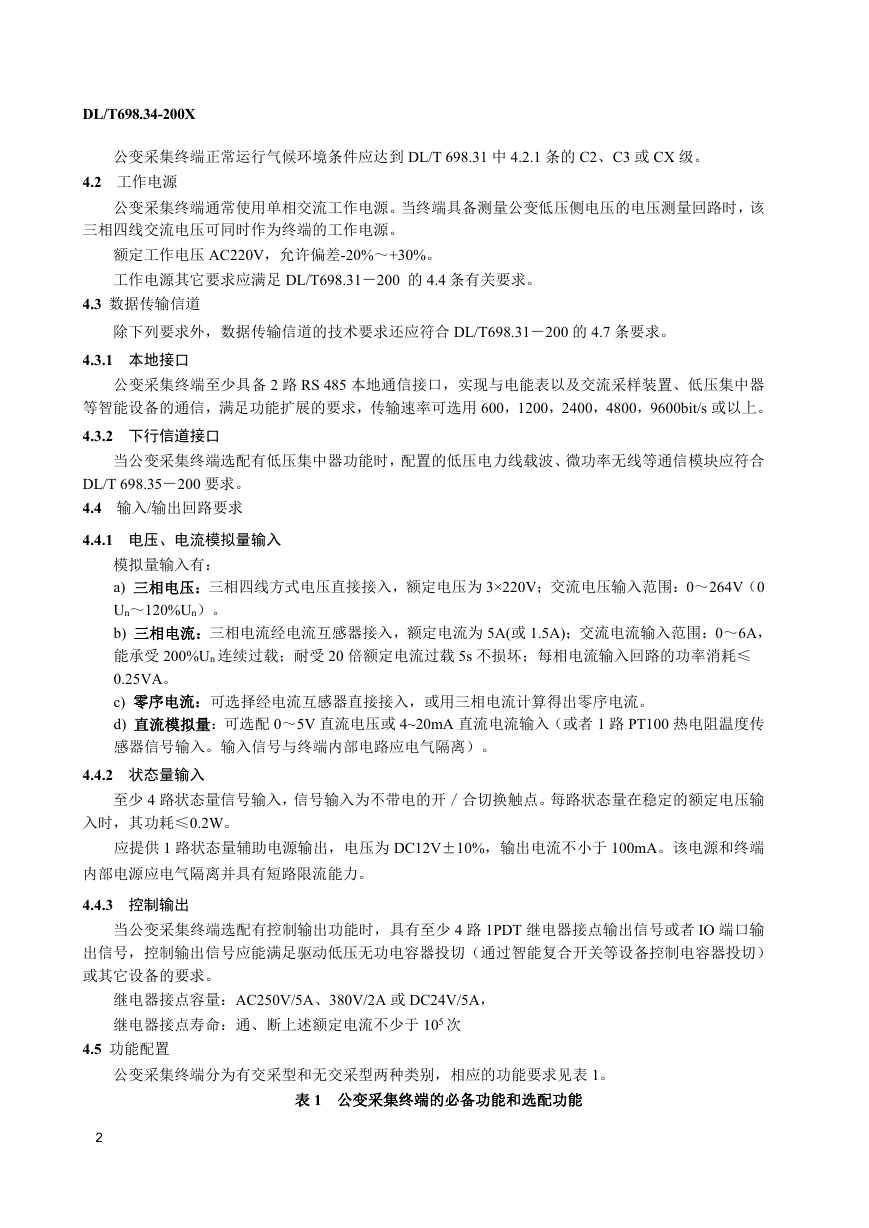

    DL/T698.34-200X 公变采集终端正常运行气候环境条件应达到 DL/T 698.31 中 4.2.1 条的 C2、C3 或 CX 级。 4.2 工作电源 公变采集终端通常使用单相交流工作电源。当终端具备测量公变低压侧电压的电压测量回路时，该 三相四线交流电压可同时作为终端的工作电源。 额定工作电压 AC220V，允许偏差-20%～+30%。 工作电源其它要求应满足 DL/T698.31－200 的 4.4 条有关要求。 4.3 数据传输信道 除下列要求外，数据传输信道的技术要求还应符合 DL/T698.31－200 的 4.7 条要求。 4.3.1 本地接口 公变采集终端至少具备 2 路 RS 485 本地通信接口，实现与电能表以及交流采样装置、低压集中器 等智能设备的通信，满足功能扩展的要求，传输速率可选用 600，1200，2400，4800，9600bit/s 或以上。 4.3.2 下行信道接口 当公变采集终端选配有低压集中器功能时，配置的低压电力线载波、微功率无线等通信模块应符合 DL/T 698.35－200 要求。 4.4 输入/输出回路要求 4.4.1 电压、电流模拟量输入 模拟量输入有： a) 三相电压：三相四线方式电压直接接入，额定电压为 3×220V；交流电压输入范围：0～264V（0 Un～120%Un）。 b) 三相电流：三相电流经电流互感器接入，额定电流为 5A(或 1.5A)；交流电流输入范围：0～6A， 能承受 200%Un 连续过载；耐受 20 倍额定电流过载 5s 不损坏；每相电流输入回路的功率消耗≤ 0.25VA。 c) 零序电流：可选择经电流互感器直接接入，或用三相电流计算得出零序电流。 d) 直流模拟量：可选配 0～5V 直流电压或 4~20mA 直流电流输入（或者 1 路 PT100 热电阻温度传 感器信号输入。输入信号与终端内部电路应电气隔离）。 4.4.2 状态量输入 至少 4 路状态量信号输入，信号输入为不带电的开／合切换触点。每路状态量在稳定的额定电压输 入时，其功耗≤0.2W。 应提供 1 路状态量辅助电源输出，电压为 DC12V±10%，输出电流不小于 100mA。该电源和终端 内部电源应电气隔离并具有短路限流能力。 4.4.3 控制输出 当公变采集终端选配有控制输出功能时，具有至少 4 路 1PDT 继电器接点输出信号或者 IO 端口输 出信号，控制输出信号应能满足驱动低压无功电容器投切（通过智能复合开关等设备控制电容器投切） 或其它设备的要求。 继电器接点容量：AC250V/5A、380V/2A 或 DC24V/5A， 继电器接点寿命：通、断上述额定电流不少于 105 次 4.5 功能配置 公变采集终端分为有交采型和无交采型两种类别，相应的功能要求见表 1。 表 1 公变采集终端的必备功能和选配功能 2

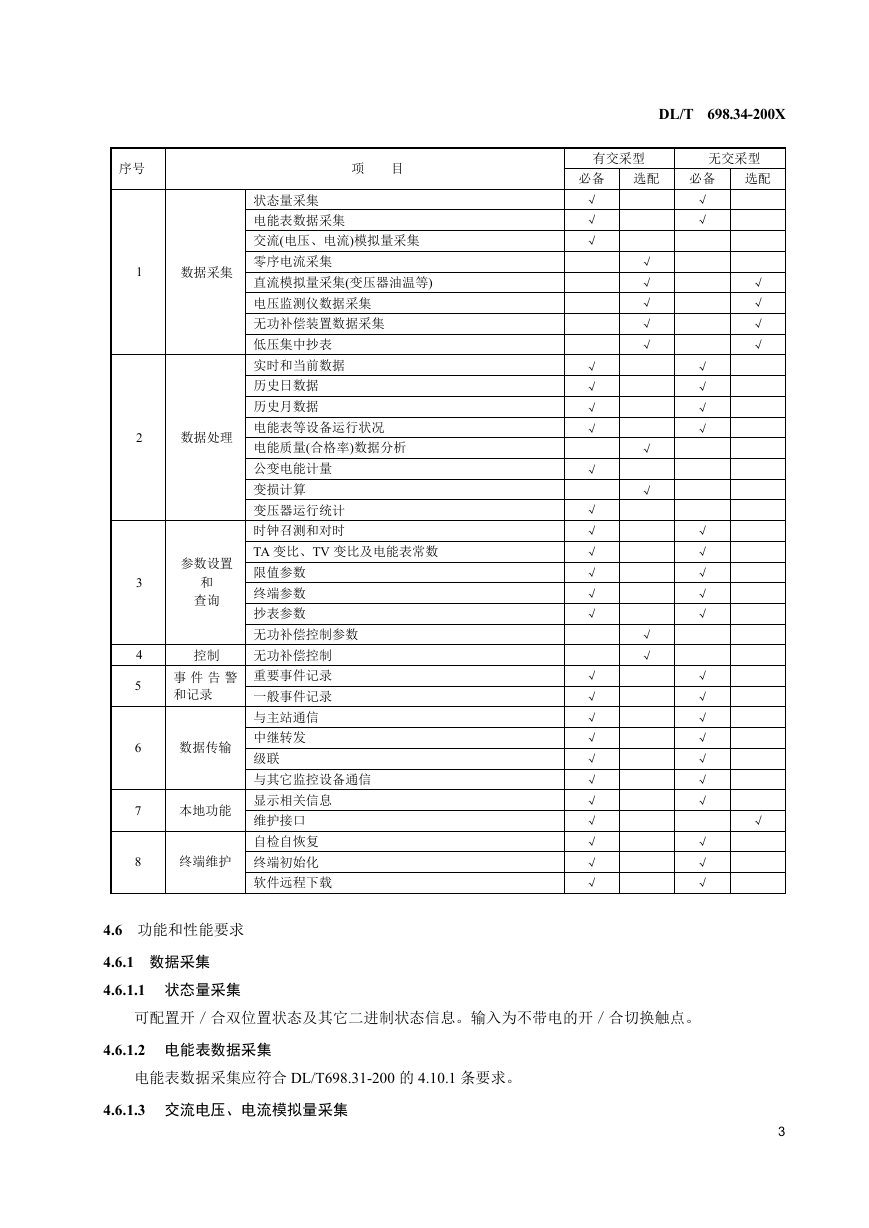

    序号 项 目 DL/T 698.34-200X 有交采型 无交采型 必备 选配 必备 选配 1 数据采集 2 数据处理 参数设置 和 查询 状态量采集 电能表数据采集 交流(电压、电流)模拟量采集 零序电流采集 直流模拟量采集(变压器油温等) 电压监测仪数据采集 无功补偿装置数据采集 低压集中抄表 实时和当前数据 历史日数据 历史月数据 电能表等设备运行状况 电能质量(合格率)数据分析 公变电能计量 变损计算 变压器运行统计 时钟召测和对时 TA 变比、TV 变比及电能表常数 限值参数 终端参数 抄表参数 无功补偿控制参数 3 4 5 6 7 8 控制 无功补偿控制 事 件 告 警 和记录 重要事件记录 一般事件记录 数据传输 本地功能 与主站通信 中继转发 级联 与其它监控设备通信 显示相关信息 维护接口 自检自恢复 终端维护 终端初始化 软件远程下载 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ 4.6 功能和性能要求 4.6.1 数据采集 4.6.1.1 状态量采集 可配置开／合双位置状态及其它二进制状态信息。输入为不带电的开／合切换触点。 4.6.1.2 电能表数据采集 电能表数据采集应符合 DL/T698.31-200 的 4.10.1 条要求。 4.6.1.3 交流电压、电流模拟量采集 √ √ √ √ √ 3

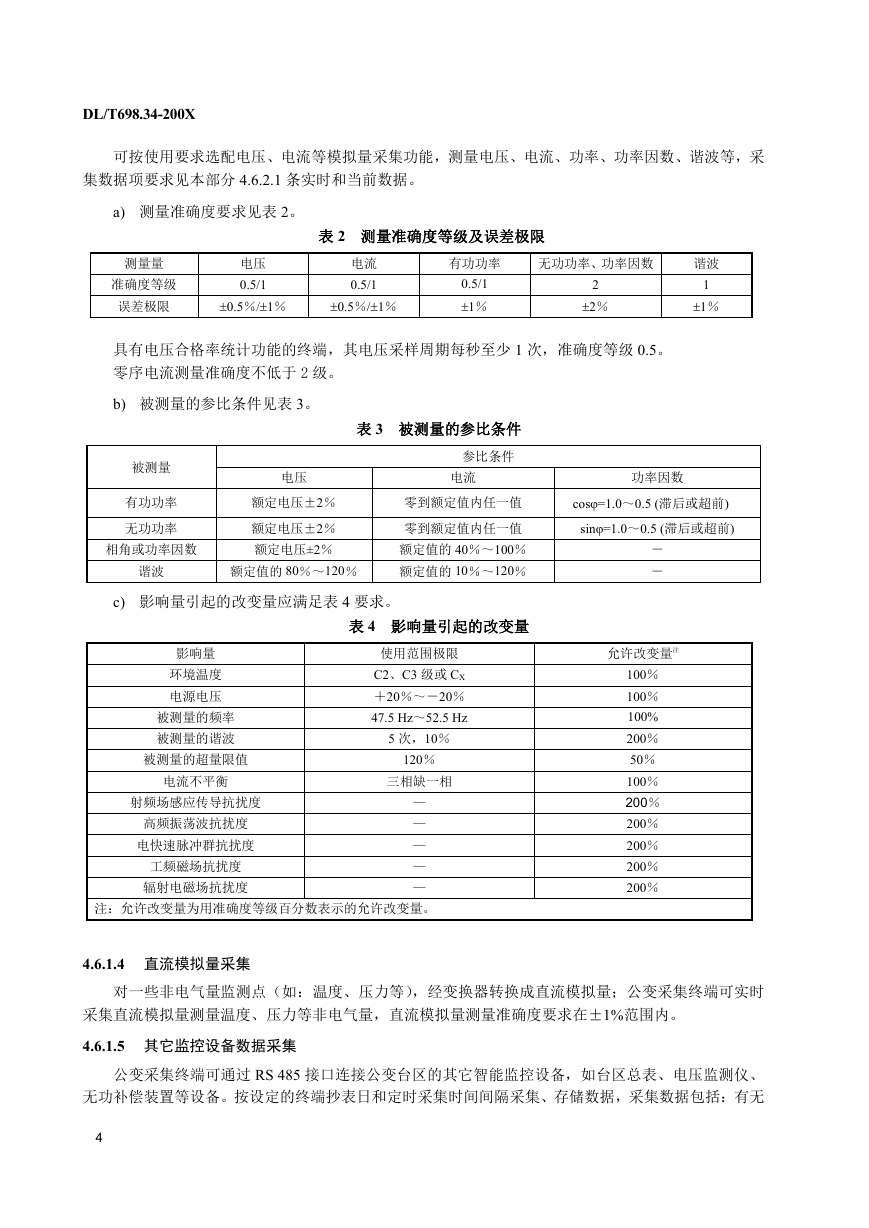

    DL/T698.34-200X 可按使用要求选配电压、电流等模拟量采集功能，测量电压、电流、功率、功率因数、谐波等，采 集数据项要求见本部分 4.6.2.1 条实时和当前数据。 a) 测量准确度要求见表 2。 表 2 测量准确度等级及误差极限 测量量 准确度等级 误差极限 电压 0.5/1 电流 0.5/1 0.5％/1％ 0.5％/1％ 有功功率 无功功率、功率因数 0.5/1 1％ 2 2％ 谐波 1 1％ 具有电压合格率统计功能的终端，其电压采样周期每秒至少 1 次，准确度等级 0.5。 零序电流测量准确度不低于 2 级。 b) 被测量的参比条件见表 3。 表 3 被测量的参比条件 被测量 有功功率 无功功率 相角或功率因数 电压 额定电压±2％ 额定电压±2％ 额定电压±2％ 谐波 额定值的 80％～120％ 参比条件 电流 零到额定值内任一值 零到额定值内任一值 额定值的 40％～100％ 额定值的 10％～120％ c) 影响量引起的改变量应满足表 4 要求。 表 4 影响量引起的改变量 影响量 环境温度 电源电压 被测量的频率 被测量的谐波 被测量的超量限值 电流不平衡 射频场感应传导抗扰度 高频振荡波抗扰度 电快速脉冲群抗扰度 工频磁场抗扰度 辐射电磁场抗扰度 使用范围极限 C2、C3 级或 CX ＋20％～－20％ 47.5 Hz～52.5 Hz 5 次，10％ 120％ 三相缺一相 — — — — — 注：允许改变量为用准确度等级百分数表示的允许改变量。 4.6.1.4 直流模拟量采集 功率因数 cosφ=1.0～0.5 (滞后或超前) sinφ=1.0～0.5 (滞后或超前) － － 允许改变量注 100％ 100％ 100% 200％ 50％ 100％ 200％ 200％ 200％ 200％ 200％ 对一些非电气量监测点（如：温度、压力等），经变换器转换成直流模拟量；公变采集终端可实时 采集直流模拟量测量温度、压力等非电气量，直流模拟量测量准确度要求在±1%范围内。 4.6.1.5 其它监控设备数据采集 公变采集终端可通过 RS 485 接口连接公变台区的其它智能监控设备，如台区总表、电压监测仪、 无功补偿装置等设备。按设定的终端抄表日和定时采集时间间隔采集、存储数据，采集数据包括：有无 4

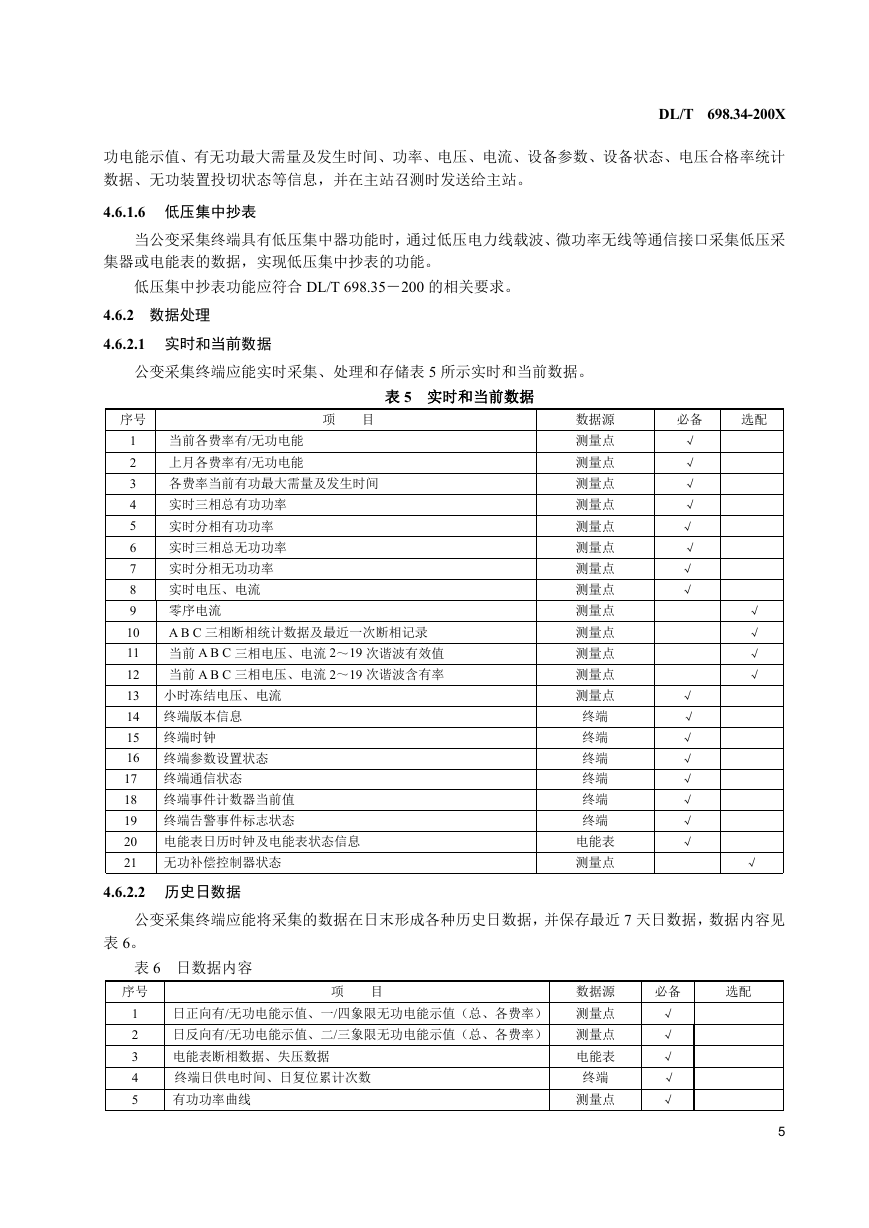

    功电能示值、有无功最大需量及发生时间、功率、电压、电流、设备参数、设备状态、电压合格率统计 数据、无功装置投切状态等信息，并在主站召测时发送给主站。 4.6.1.6 低压集中抄表 当公变采集终端具有低压集中器功能时，通过低压电力线载波、微功率无线等通信接口采集低压采 DL/T 698.34-200X 集器或电能表的数据，实现低压集中抄表的功能。 低压集中抄表功能应符合 DL/T 698.35－200 的相关要求。 4.6.2 数据处理 4.6.2.1 实时和当前数据 公变采集终端应能实时采集、处理和存储表 5 所示实时和当前数据。 表 5 实时和当前数据 序号 项 目 当前各费率有/无功电能 上月各费率有/无功电能 各费率当前有功最大需量及发生时间 实时三相总无功功率 零序电流 A B C 三相断相统计数据及最近一次断相记录 当前 A B C 三相电压、电流 2～19 次谐波有效值 当前 A B C 三相电压、电流 2～19 次谐波含有率 实时三相总有功功率 实时分相无功功率 实时电压、电流 实时分相有功功率 1 2 3 4 5 6 7 8 9 10 11 12 13 小时冻结电压、电流 14 终端版本信息 15 终端时钟 16 终端参数设置状态 17 18 19 20 21 无功补偿控制器状态 终端通信状态 终端事件计数器当前值 终端告警事件标志状态 电能表日历时钟及电能表状态信息 数据源 测量点 测量点 测量点 测量点 测量点 测量点 测量点 测量点 测量点 测量点 测量点 测量点 测量点 终端 终端 终端 终端 终端 终端 电能表 测量点 必备 选配 √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ 4.6.2.2 历史日数据 公变采集终端应能将采集的数据在日末形成各种历史日数据，并保存最近 7 天日数据，数据内容见 表 6。 表 6 日数据内容 序号 1 2 3 4 5 项 目 日正向有/无功电能示值、一/四象限无功电能示值（总、各费率） 日反向有/无功电能示值、二/三象限无功电能示值（总、各费率） 电能表断相数据、失压数据 终端日供电时间、日复位累计次数 有功功率曲线 数据源 测量点 测量点 电能表 终端 测量点 必备 选配 √ √ √ √ √ 5
