Introduction of IC Assembly Process
IC封装工艺简介

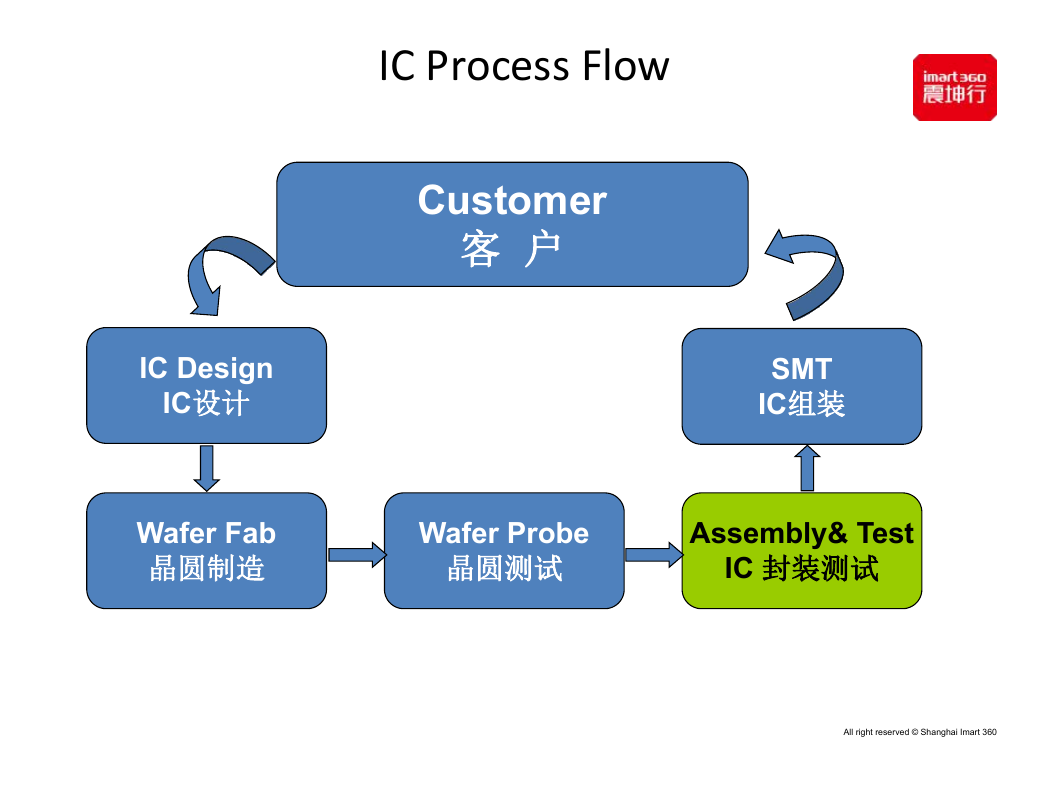

IC Process Flow
Customer
客 户
IC Design
IC设计
SMT
IC组装
Wafer Fab
晶圆制造
Wafer Probe
晶圆测试
Assembly& Test
IC 封装测试
All right reserved © Shanghai Imart 360

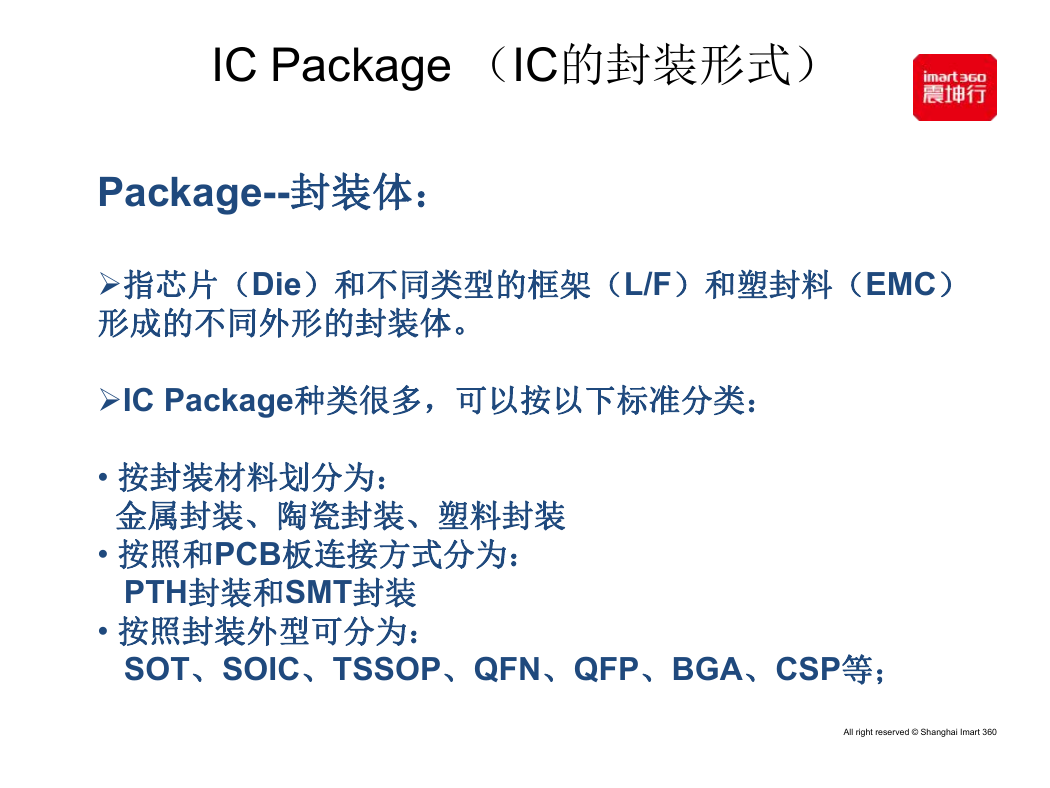

IC Package (IC的封装形式)
Package--封装体:
Ø指芯片(Die)和不同类型的框架(L/F)和塑封料(EMC)
形成的不同外形的封装体。
ØIC Package种类很多,可以按以下标准分类:
• 按封装材料划分为:
金属封装、陶瓷封装、塑料封装
• 按照和PCB板连接方式分为:
PTH封装和SMT封装
• 按照封装外型可分为:
SOT、SOIC、TSSOP、QFN、QFP、BGA、CSP等;
All right reserved © Shanghai Imart 360

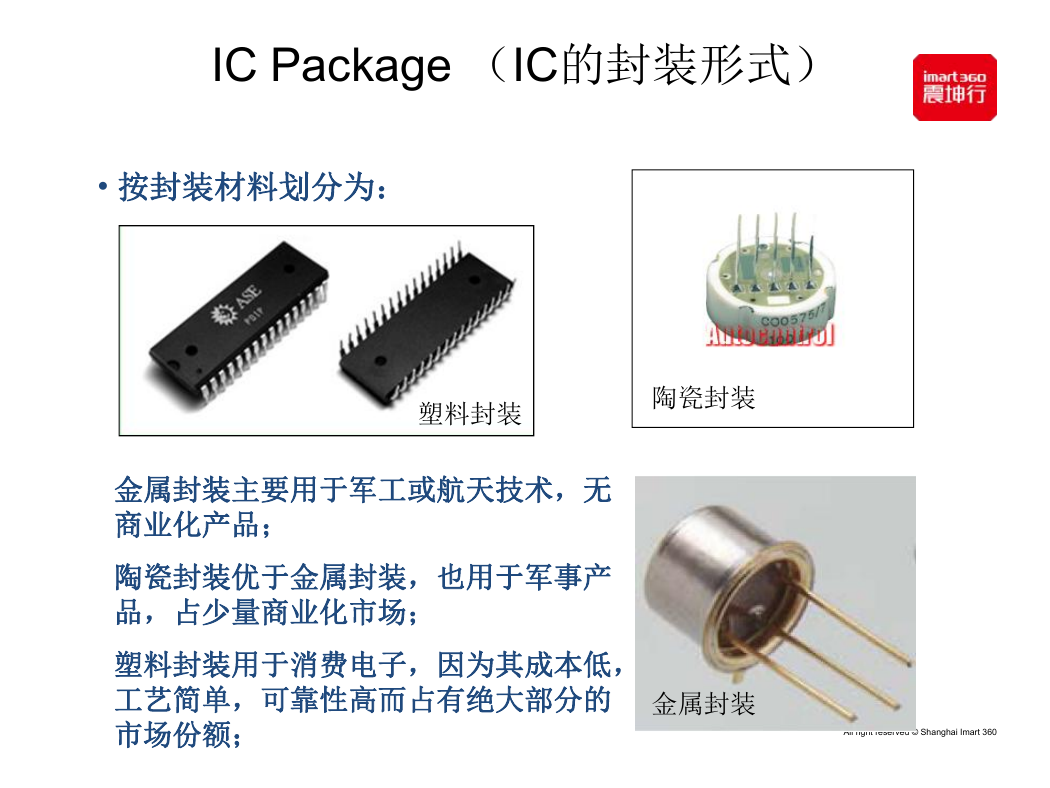

IC Package (IC的封装形式)
• 按封装材料划分为:
塑料封装
陶瓷封装
金属封装主要用于军工或航天技术,无
商业化产品;
陶瓷封装优于金属封装,也用于军事产
品,占少量商业化市场;
塑料封装用于消费电子,因为其成本低,
工艺简单,可靠性高而占有绝大部分的
市场份额;
金属封装
All right reserved © Shanghai Imart 360

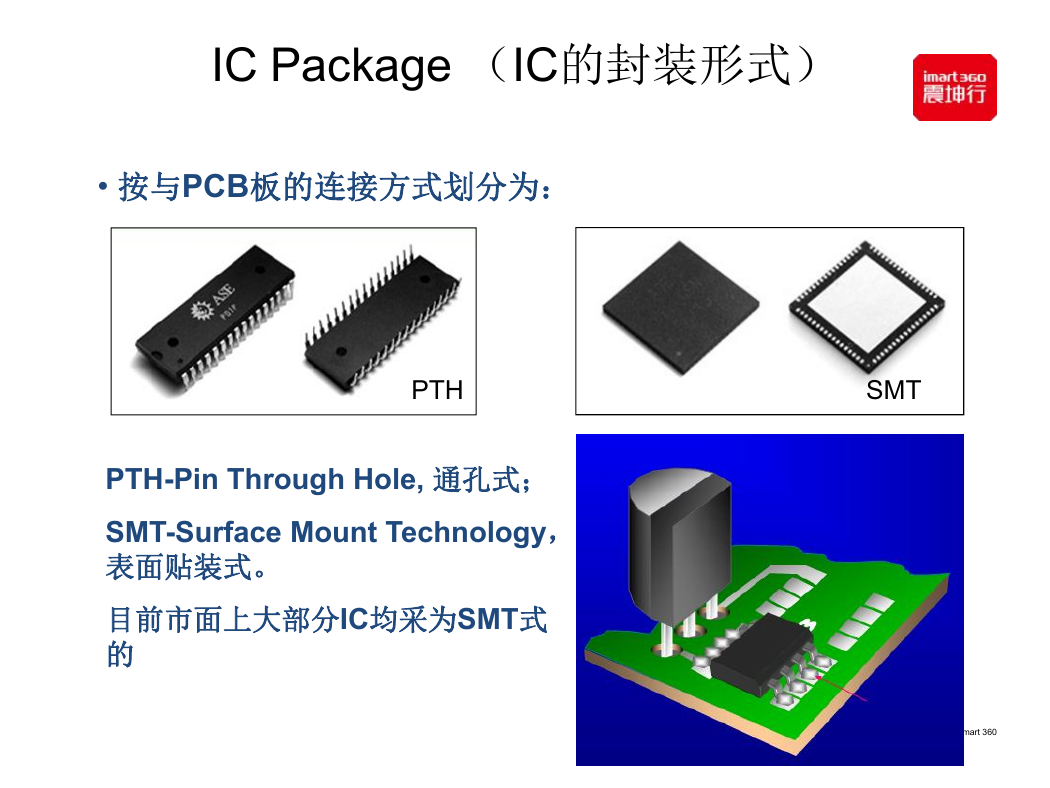

IC Package (IC的封装形式)
• 按与PCB板的连接方式划分为:
PTH
SMT
PTH-Pin Through Hole, 通孔式;
SMT-Surface Mount Technology,
表面贴装式。
目前市面上大部分IC均采为SMT式
的
SMT
All right reserved © Shanghai Imart 360

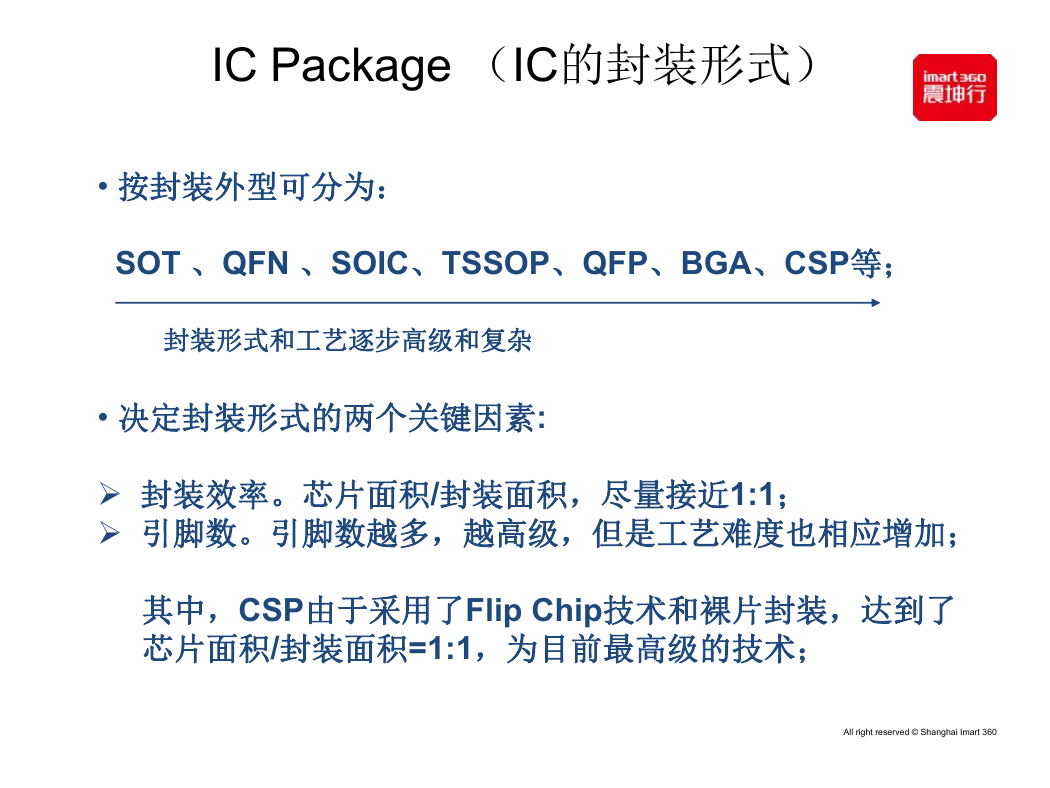

IC Package (IC的封装形式)
• 按封装外型可分为:
SOT 、QFN 、SOIC、TSSOP、QFP、BGA、CSP等;
封装形式和工艺逐步高级和复杂
• 决定封装形式的两个关键因素:
Ø 封装效率。芯片面积/封装面积,尽量接近1:1;
Ø 引脚数。引脚数越多,越高级,但是工艺难度也相应增加;
其中,CSP由于采用了Flip Chip技术和裸片封装,达到了
芯片面积/封装面积=1:1,为目前最高级的技术;
All right reserved © Shanghai Imart 360

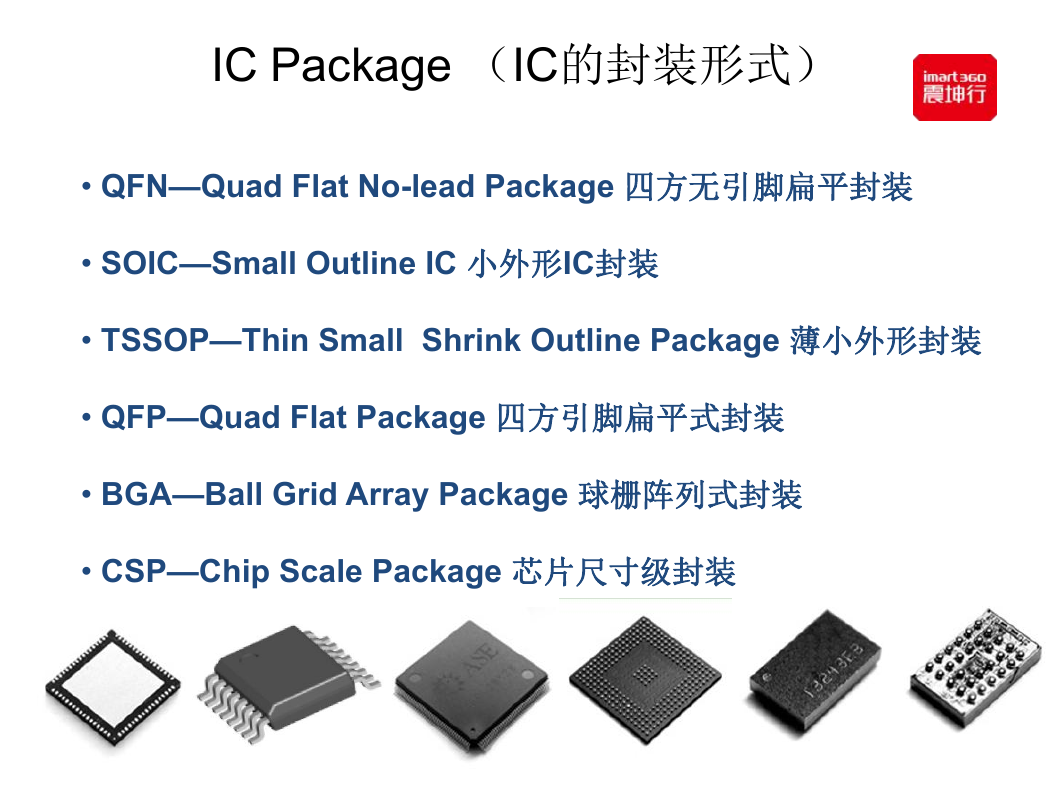

IC Package (IC的封装形式)
• QFN—Quad Flat No-lead Package 四方无引脚扁平封装
• SOIC—Small Outline IC 小外形IC封装
• TSSOP—Thin Small Shrink Outline Package 薄小外形封装
• QFP—Quad Flat Package 四方引脚扁平式封装
• BGA—Ball Grid Array Package 球栅阵列式封装
• CSP—Chip Scale Package 芯片尺寸级封装
