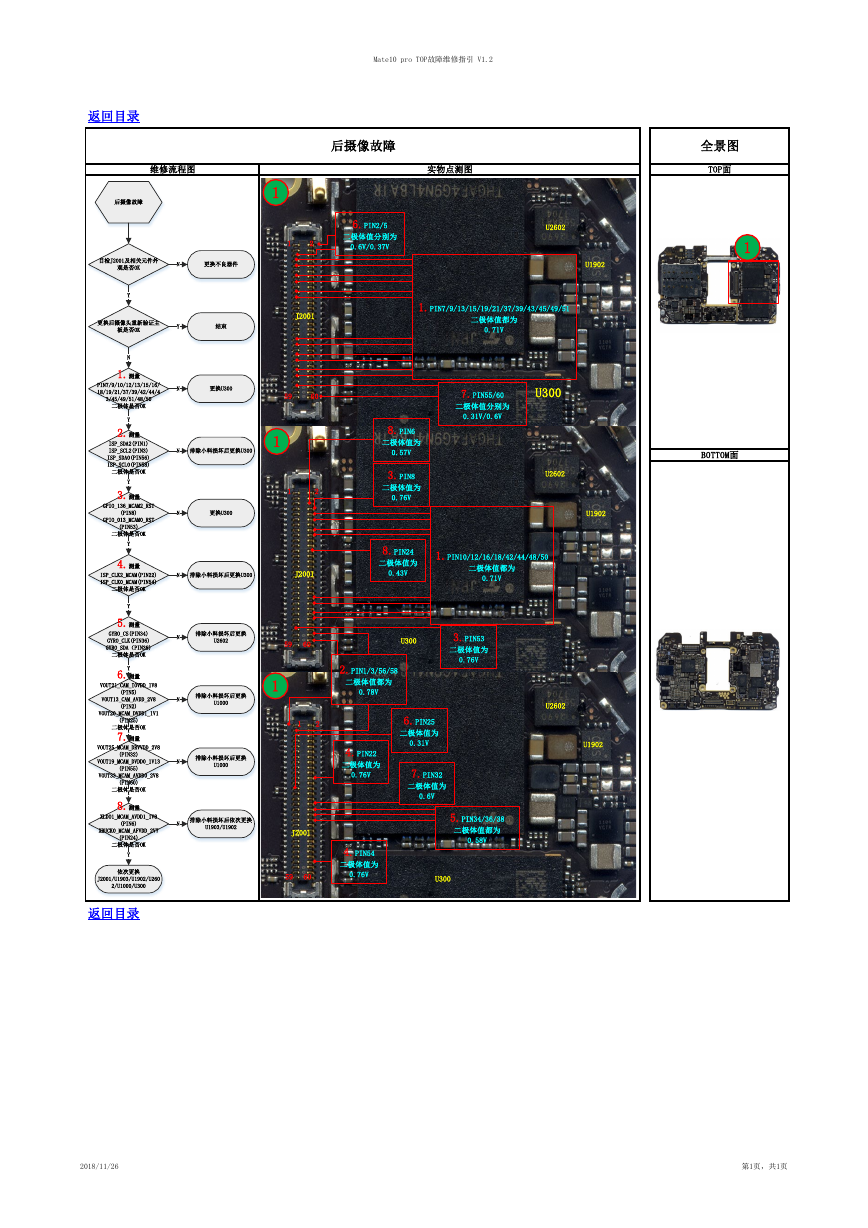

Mate10 pro TOP故障维修指引 V1.2 返回目录 维修流程图 实物点测图 后摄像故障 后摄像故障 1 目检J2001及相关元件外 观是否OK N 更换不良器件 1 2 6.PIN2/5 二极体值分别为 0.6V/0.37V U2602 U1902 全景图 TOP面 1 结束 J2001 1.PIN7/9/13/15/19/21/37/39/43/45/49/51 二极体值都为 0.71V 更换U300 59 60 Y 2.测量 ISP_SDA2(PIN1) ISP_SCL2(PIN3) ISP_SDA0(PIN56) ISP_SCL0(PIN58) 二极体是否OK Y 3.测量 N 排除小料损坏后更换U300 1 1 2 GPIO_136_MCAM2_RST (PIN8) N 更换U300 8.PIN6 二极体值为 0.57V 3.PIN8 二极体值为 0.76V 7.PIN55/60 二极体值分别为 0.31V/0.6V U300 BOTTOM面 U2602 U1902 Y 更换后摄像头重新验证主 板是否OK N 1.测量 PIN7/9/10/12/13/15/16/ 18/19/21/37/39/42/44/4 3/45/49/51/48/50 二极体是否OK Y N GPIO_013_MCAM0_RST (PIN53) 二极体是否OK Y 4.测量 ISP_CLK2_MCAM(PIN22) ISP_CLK0_MCAM(PIN54) 二极体是否OK Y 5.测量 GYRO_CS(PIN34) GYRO_CLK(PIN36) GYRO_SDA（PIN38) 二极体是否OK Y 6.测量 VOUT21_CAM_IOVDD_1V8 (PIN5) VOUT13_CAM_AVDD_2V8 N (PIN2) VOUT20_MCAM_DVDD1_1V1 (PIN25) 二极体是否OK Y 7.测量 N 排除小料损坏后更换U300 J2001 8.PIN24 二极体值为 0.43V 1.PIN10/12/16/18/42/44/48/50 二极体值都为 0.71V N 排除小料损坏后更换 U2602 59 60 U300 3.PIN53 二极体值为 0.76V 1 排除小料损坏后更换 U1000 1 2 2.PIN1/3/56/58 二极体值都为 0.78V U2602 U1902 6.PIN25 二极体值为 0.31V 7.PIN32 二极体值为 0.6V VOUT25_MCAM_DRVVDD_2V8 (PIN32) VOUT19_MCAM_DVDD0_1V13 N (PIN55) VOUT33_MCAM_AVDD0_2V8 排除小料损坏后更换 U1000 4.PIN22 二极体值为 0.76V (PIN60) 二极体是否OK Y 8.测量 XLDO1_MCAM_AVDD1_1V8 (PIN6) N XBUCK0_MCAM_AFVDD_2V7 排除小料损坏后依次更换 U1903/U1902 (PIN24) 二极体是否OK Y 依次更换 J2001/U1903/U1902/U260 2/U1000/U300 返回目录 J2001 59 60 4.PIN54 二极体值为 0.76V 5.PIN34/36/38 二极体值都为 0.58V U300 2018/11/26 第1页，共1页
