第1章 D-Link设备WEB管理系统（WCMS）使用手册

1.1 网络设置

1.2 配置指南

1.2.1 启动与登录

1.3 首页

1.3.1 面板线路接口映射

1.3.2 快捷方式

1.3.3 向导配置

1.4 基本配置

1.4.1 WAN口配置

1.4.2 LAN口配置

1.4.3 NAT配置

1.4.4 DHCP配置

1.4.5 DNS配置

1.4.6 时间段配置

1.5 高级配置

1.5.1 多线路配置

1.5.2 缺省路由配置

1.5.3 静态路由配置

1.5.4 策略路由配置

1.5.5 防火墙配置

1.5.6 快速访问列表配置

1.5.7 ARP绑定配置

1.5.8 ARP访问列表配置

1.5.9 接口特殊配置

1.5.10 地址映射配置

1.5.11 DDNS配置

1.5.12 VPN配置

1.5.13 VPDN配置

1.5.14 VPN隧道配置

1.5.15 KeepAlive配置

1.5.16 DMZ配置

1.6 系统管理

1.6.1 用户管理

1.6.2 时钟管理

1.6.3 软件管理

1.6.4 配置管理

1.6.5 日志管理

1.6.6 远程管理

1.6.7 辅助工具

1.7 个性服务

1.7.1 基本选项

1.7.2 组用户管理

1.7.3 服务状态

1.7.4 策略库管理

1.8 系统显示

1.8.1 系统信息

1.8.2 端口信息

1.8.3 DHCP信息

1.8.4 路由信息

1.8.5 NAT信息

1.8.6 日志信息

1.9 监控信息

1.9.1 上网监控

1.9.2 内网主机信息

1.9.3 诊断信息

D-Link宽带路由器通用Web配置说明书

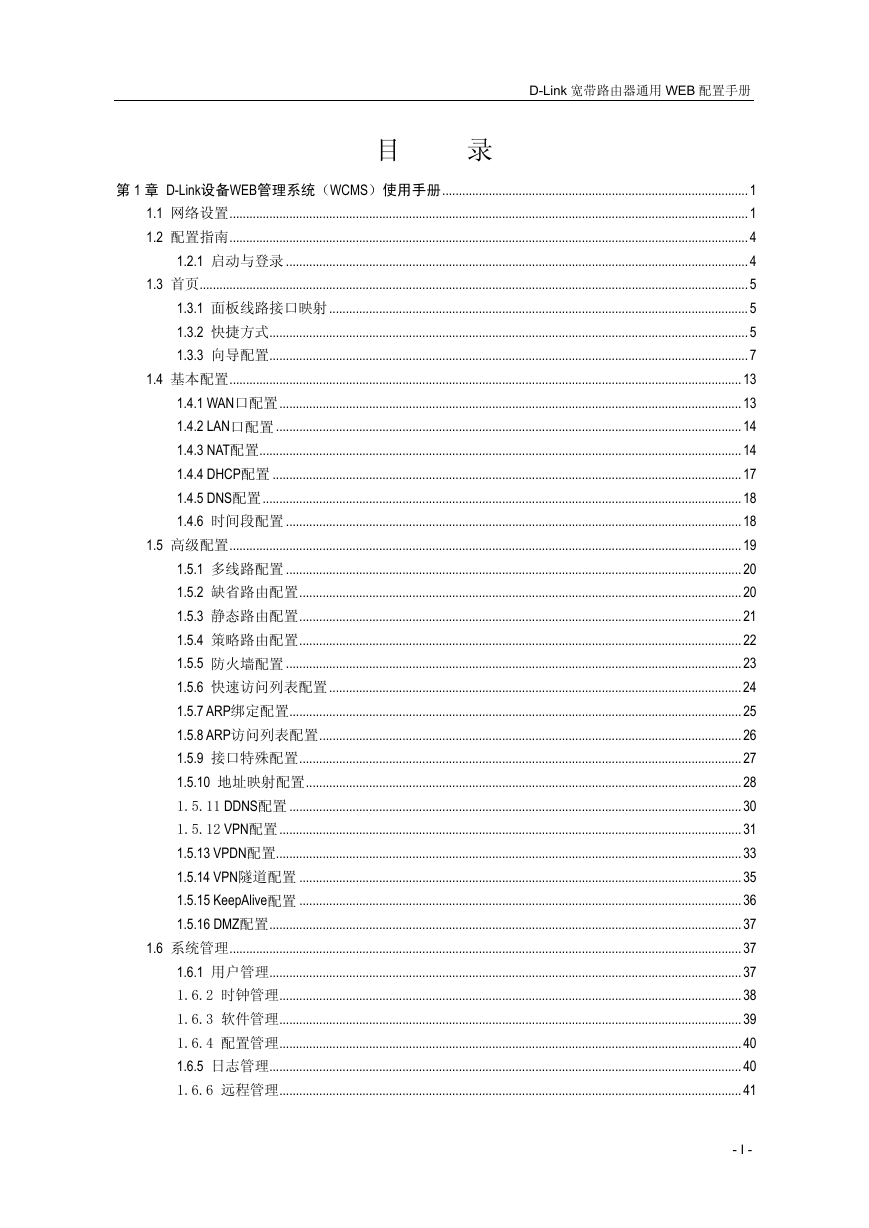

D-Link 宽带路由器通用 WEB 配置手册目录第 1 章 D-Link设备WEB管理系统（WCMS）使用手册............................................................................................1 1.1 网络设置............................................................................................................................................................1 1.2 配置指南............................................................................................................................................................4 1.2.1 启动与登录 ...........................................................................................................................................4 1.3 首页.....................................................................................................................................................................5 1.3.1 面板线路接口映射..............................................................................................................................5 1.3.2 快捷方式................................................................................................................................................5 1.3.3 向导配置................................................................................................................................................7 1.4 基本配置..........................................................................................................................................................13 1.4.1 WAN口配置...........................................................................................................................................13 1.4.2 LAN口配置 ............................................................................................................................................14 1.4.3 NAT配置.................................................................................................................................................14 1.4.4 DHCP配置 .............................................................................................................................................17 1.4.5 DNS配置................................................................................................................................................18 1.4.6 时间段配置 .........................................................................................................................................18 1.5 高级配置..........................................................................................................................................................19 1.5.1 多线路配置 .........................................................................................................................................20 1.5.2 缺省路由配置.....................................................................................................................................20 1.5.3 静态路由配置.....................................................................................................................................21 1.5.4 策略路由配置.....................................................................................................................................22 1.5.5 防火墙配置 .........................................................................................................................................23 1.5.6 快速访问列表配置............................................................................................................................24 1.5.7 ARP绑定配置........................................................................................................................................25 1.5.8 ARP访问列表配置...............................................................................................................................26 1.5.9 接口特殊配置.....................................................................................................................................27 1.5.10 地址映射配置...................................................................................................................................28 1.5.11 DDNS配置 ........................................................................................................................................30 1.5.12 VPN配置...........................................................................................................................................31 1.5.13 VPDN配置............................................................................................................................................33 1.5.14 VPN隧道配置 .....................................................................................................................................35 1.5.15 KeepAlive配置 .....................................................................................................................................36 1.5.16 DMZ配置..............................................................................................................................................37 1.6 系统管理..........................................................................................................................................................37 1.6.1 用户管理..............................................................................................................................................37 1.6.2 时钟管理...........................................................................................................................................38 1.6.3 软件管理...........................................................................................................................................39 1.6.4 配置管理...........................................................................................................................................40 1.6.5 日志管理..............................................................................................................................................40 1.6.6 远程管理...........................................................................................................................................41 - I -

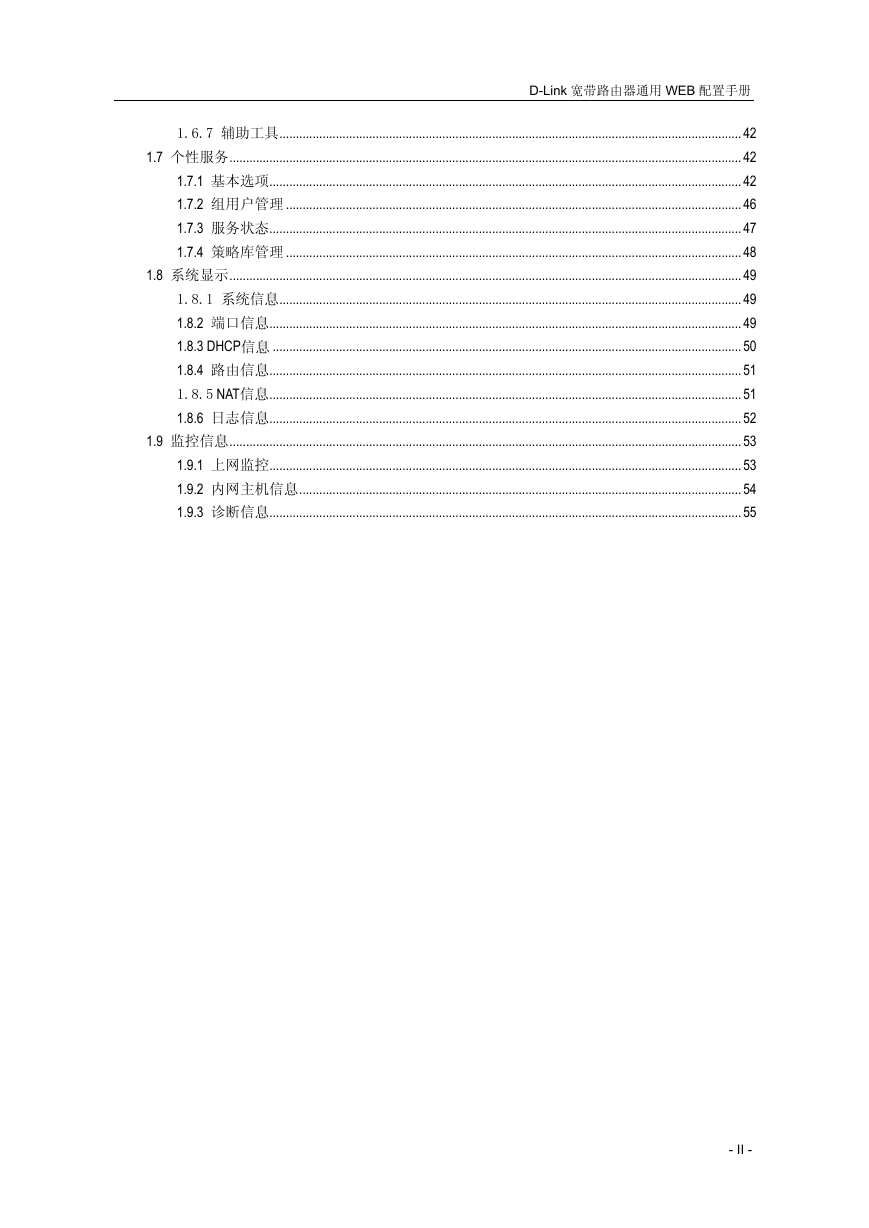

D-Link 宽带路由器通用 WEB 配置手册 1.6.7 辅助工具...........................................................................................................................................42 1.7 个性服务..........................................................................................................................................................42 1.7.1 基本选项..............................................................................................................................................42 1.7.2 组用户管理 .........................................................................................................................................46 1.7.3 服务状态..............................................................................................................................................47 1.7.4 策略库管理 .........................................................................................................................................48 1.8 系统显示..........................................................................................................................................................49 1.8.1 系统信息...........................................................................................................................................49 1.8.2 端口信息..............................................................................................................................................49 1.8.3 DHCP信息 .............................................................................................................................................50 1.8.4 路由信息..............................................................................................................................................51 1.8.5 NAT信息..............................................................................................................................................51 1.8.6 日志信息..............................................................................................................................................52 1.9 监控信息..........................................................................................................................................................53 1.9.1 上网监控..............................................................................................................................................53 1.9.2 内网主机信息.....................................................................................................................................54 1.9.3 诊断信息..............................................................................................................................................55 - II -

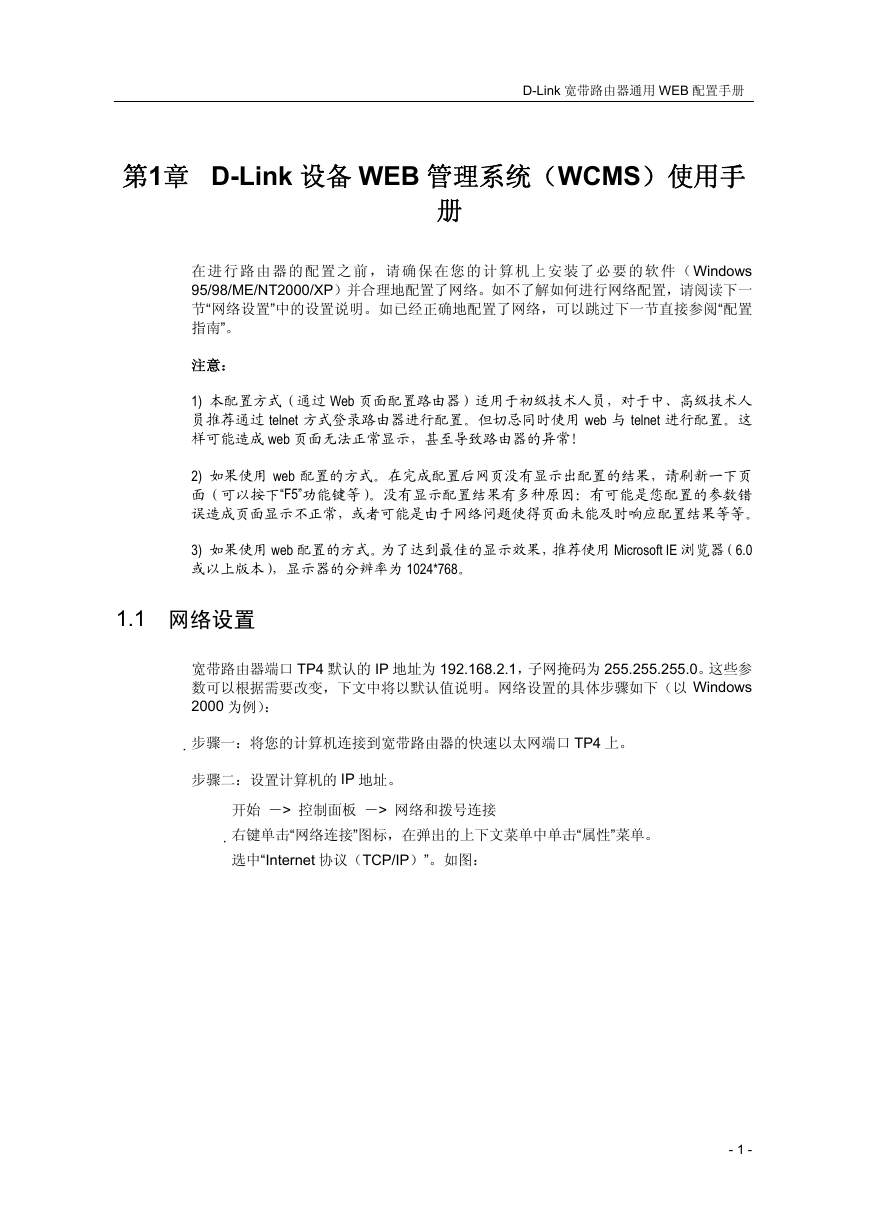

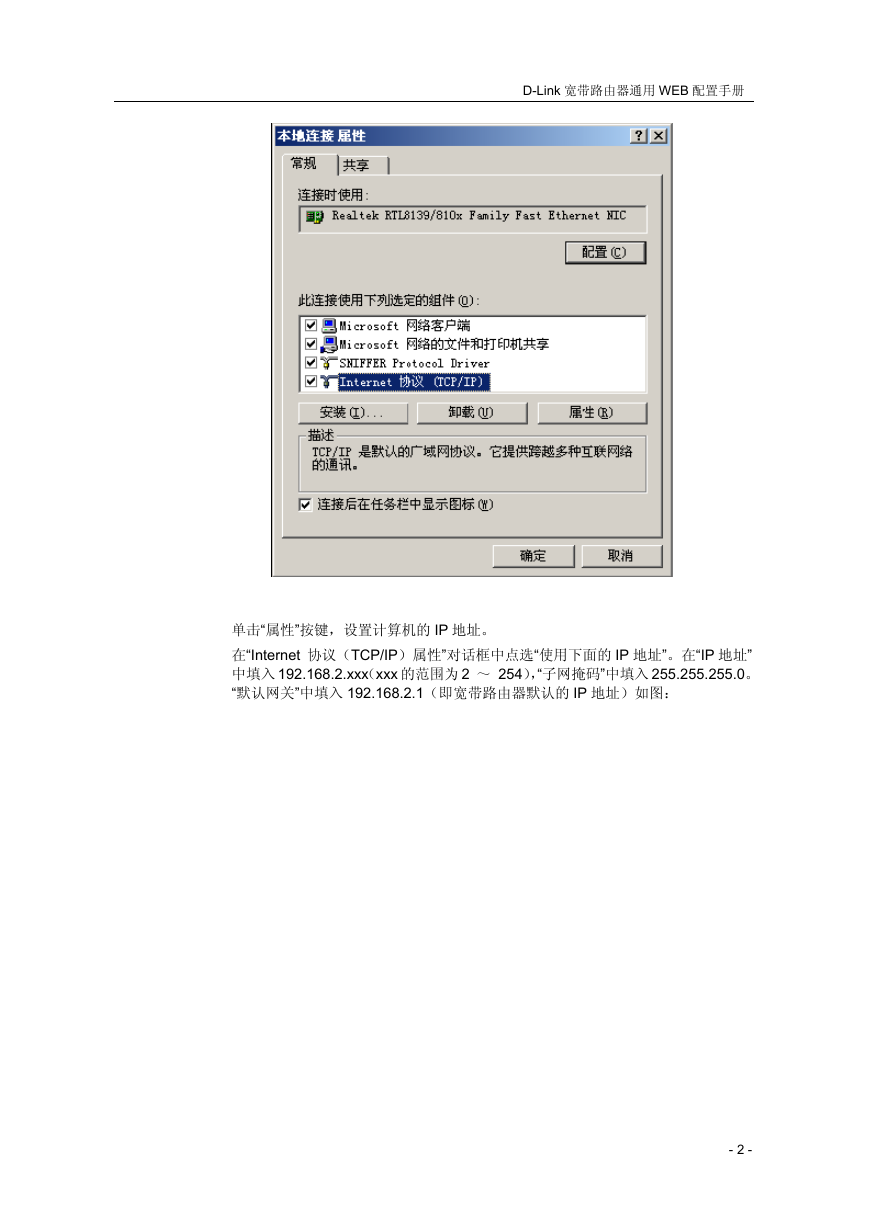

D-Link 宽带路由器通用 WEB 配置手册第1章 D-Link 设备 WEB 管理系统（WCMS）使用手册在进行路由器的配置之前，请确保在您的计算机上安装了必要的软件（Windows 95/98/ME/NT2000/XP）并合理地配置了网络。如不了解如何进行网络配置，请阅读下一节“网络设置”中的设置说明。如已经正确地配置了网络，可以跳过下一节直接参阅“配置指南”。注意： 1) 本配置方式（通过 Web 页面配置路由器）适用于初级技术人员，对于中、高级技术人员推荐通过 telnet 方式登录路由器进行配置。但切忌同时使用 web 与 telnet 进行配置。这样可能造成 web 页面无法正常显示，甚至导致路由器的异常！ 2) 如果使用 web 配置的方式。在完成配置后网页没有显示出配置的结果，请刷新一下页面（可以按下“F5”功能键等）。没有显示配置结果有多种原因：有可能是您配置的参数错误造成页面显示不正常，或者可能是由于网络问题使得页面未能及时响应配置结果等等。 3) 如果使用 web 配置的方式。为了达到最佳的显示效果，推荐使用 Microsoft IE 浏览器（6.0 或以上版本），显示器的分辨率为 1024*768。 1.1 网络设置宽带路由器端口 TP4 默认的 IP 地址为 192.168.2.1，子网掩码为 255.255.255.0。这些参数可以根据需要改变，下文中将以默认值说明。网络设置的具体步骤如下（以 Windows 2000 为例）： 步骤一：将您的计算机连接到宽带路由器的快速以太网端口 TP4 上。步骤二：设置计算机的 IP 地址。开始－> 控制面板－> 网络和拨号连接 右键单击“网络连接”图标，在弹出的上下文菜单中单击“属性”菜单。选中“Internet 协议（TCP/IP）”。如图： - 1 -

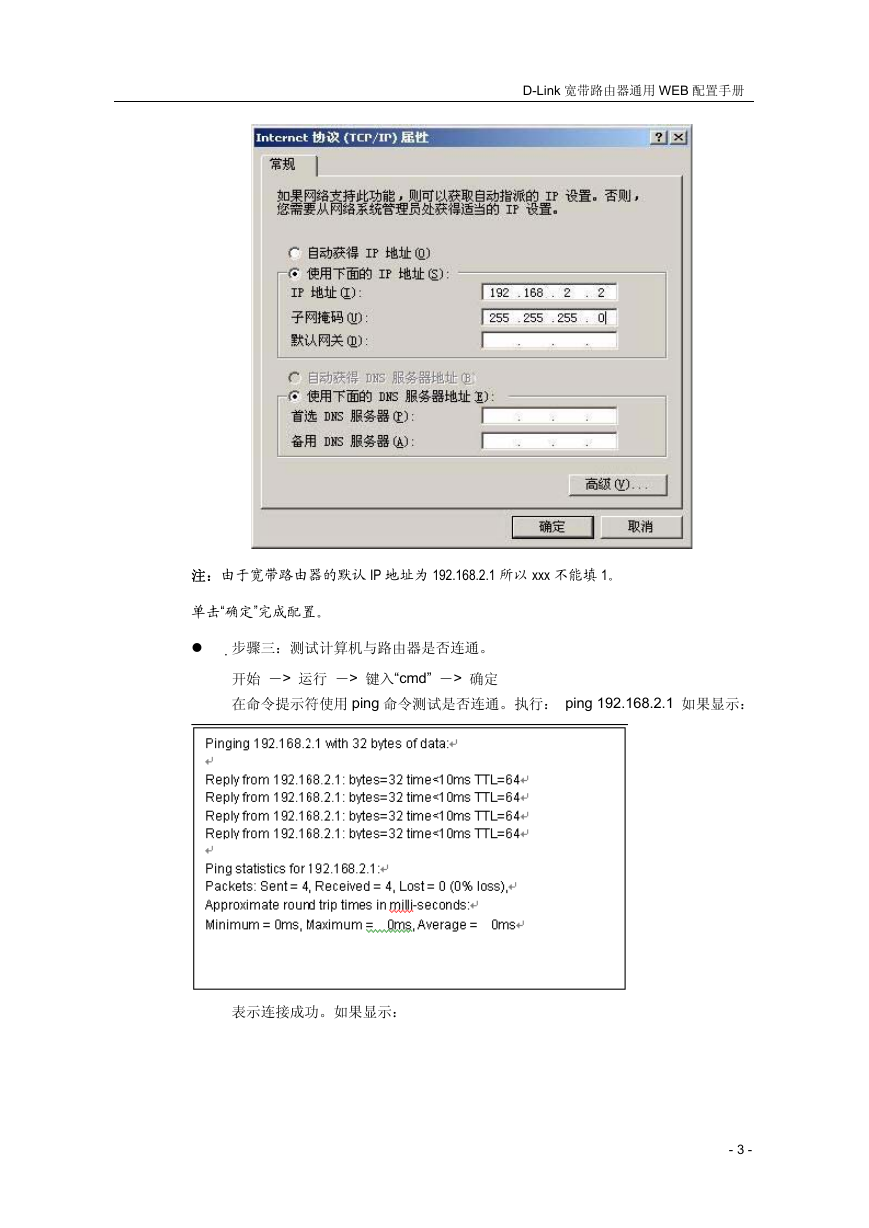

D-Link 宽带路由器通用 WEB 配置手册单击“属性”按键，设置计算机的 IP 地址。在“Internet 协议（TCP/IP）属性”对话框中点选“使用下面的 IP 地址”。在“IP 地址” 中填入 192.168.2.xxx（xxx 的范围为 2 ～ 254），“子网掩码”中填入 255.255.255.0。 “默认网关”中填入 192.168.2.1（即宽带路由器默认的 IP 地址）如图： - 2 -

D-Link 宽带路由器通用 WEB 配置手册注：由于宽带路由器的默认 IP 地址为 192.168.2.1 所以 xxx 不能填 1。单击“确定”完成配置。 步骤三：测试计算机与路由器是否连通。开始－> 运行－> 键入“cmd” －> 确定在命令提示符使用 ping 命令测试是否连通。执行： ping 192.168.2.1 如果显示：表示连接成功。如果显示： - 3 -

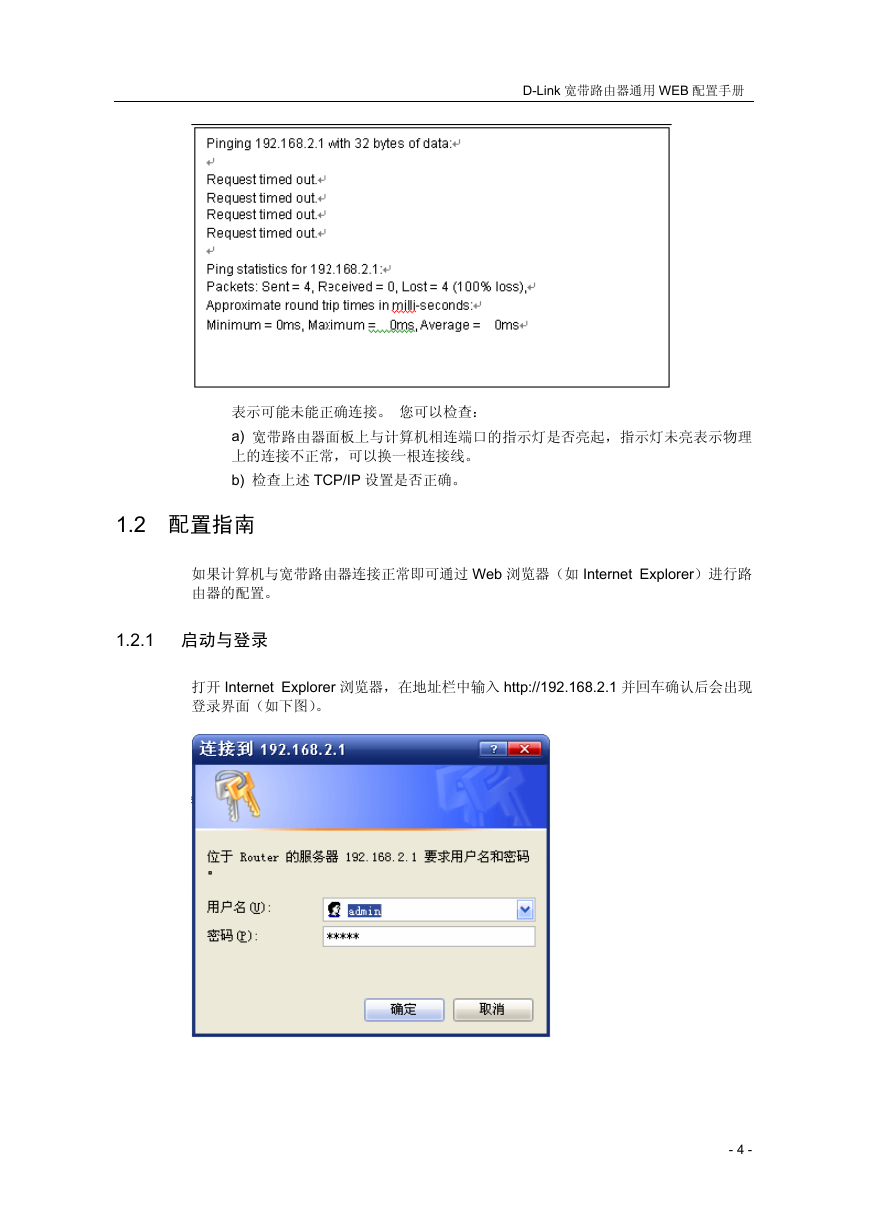

D-Link 宽带路由器通用 WEB 配置手册表示可能未能正确连接。您可以检查： a) 宽带路由器面板上与计算机相连端口的指示灯是否亮起，指示灯未亮表示物理上的连接不正常，可以换一根连接线。 b) 检查上述 TCP/IP 设置是否正确。 1.2 配置指南如果计算机与宽带路由器连接正常即可通过 Web 浏览器（如 Internet Explorer）进行路由器的配置。 1.2.1 启动与登录打开 Internet Explorer 浏览器，在地址栏中输入 http://192.168.2.1 并回车确认后会出现登录界面（如下图）。 - 4 -

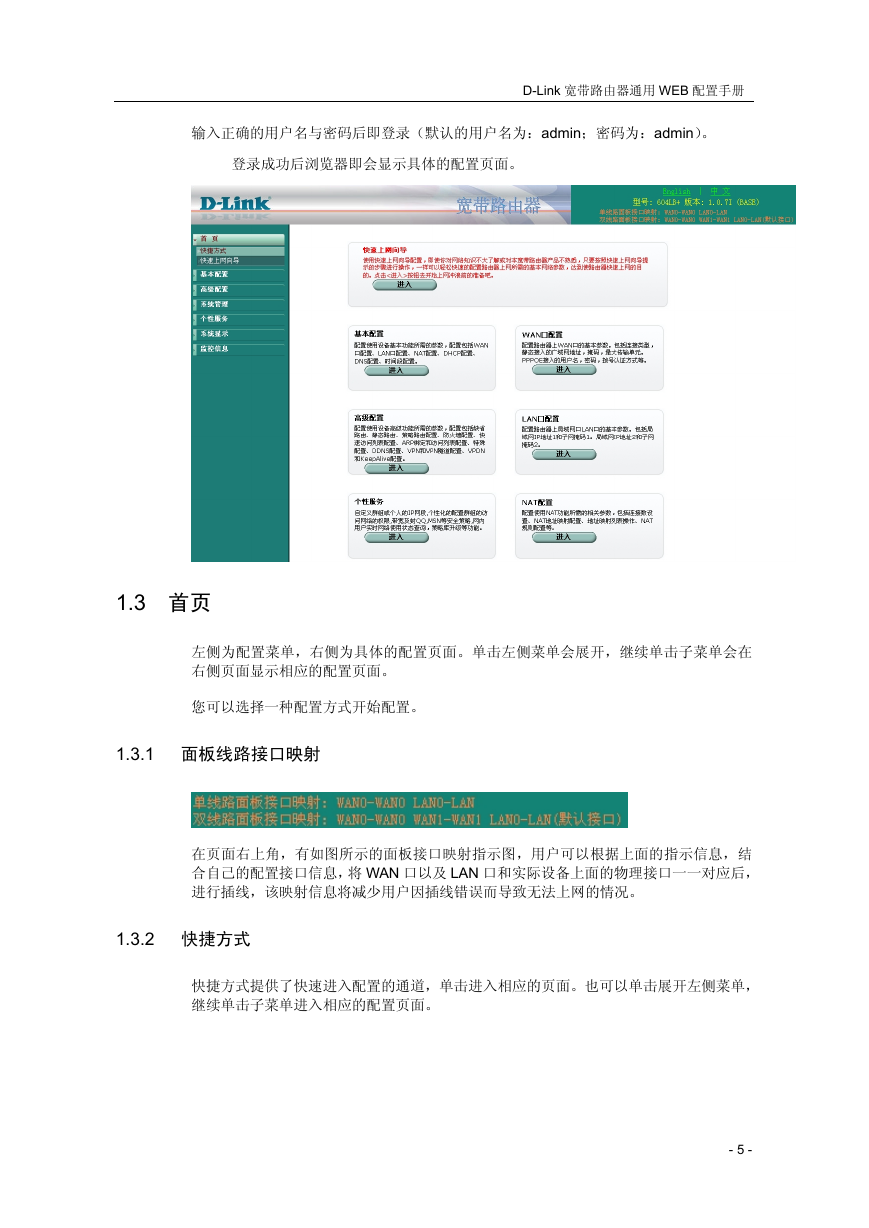

D-Link 宽带路由器通用 WEB 配置手册输入正确的用户名与密码后即登录（默认的用户名为：admin；密码为：admin）。登录成功后浏览器即会显示具体的配置页面。 1.3 首页左侧为配置菜单，右侧为具体的配置页面。单击左侧菜单会展开，继续单击子菜单会在右侧页面显示相应的配置页面。您可以选择一种配置方式开始配置。 1.3.1 面板线路接口映射在页面右上角，有如图所示的面板接口映射指示图，用户可以根据上面的指示信息，结合自己的配置接口信息，将 WAN 口以及 LAN 口和实际设备上面的物理接口一一对应后，进行插线，该映射信息将减少用户因插线错误而导致无法上网的情况。 1.3.2 快捷方式快捷方式提供了快速进入配置的通道，单击进入相应的页面。也可以单击展开左侧菜单，继续单击子菜单进入相应的配置页面。 - 5 -
