电子电路综合实验报告 课题名称:XX 专业:XX 班级:XX 学号:XX 姓名:XX 班内序号:XX 指导老师:XX

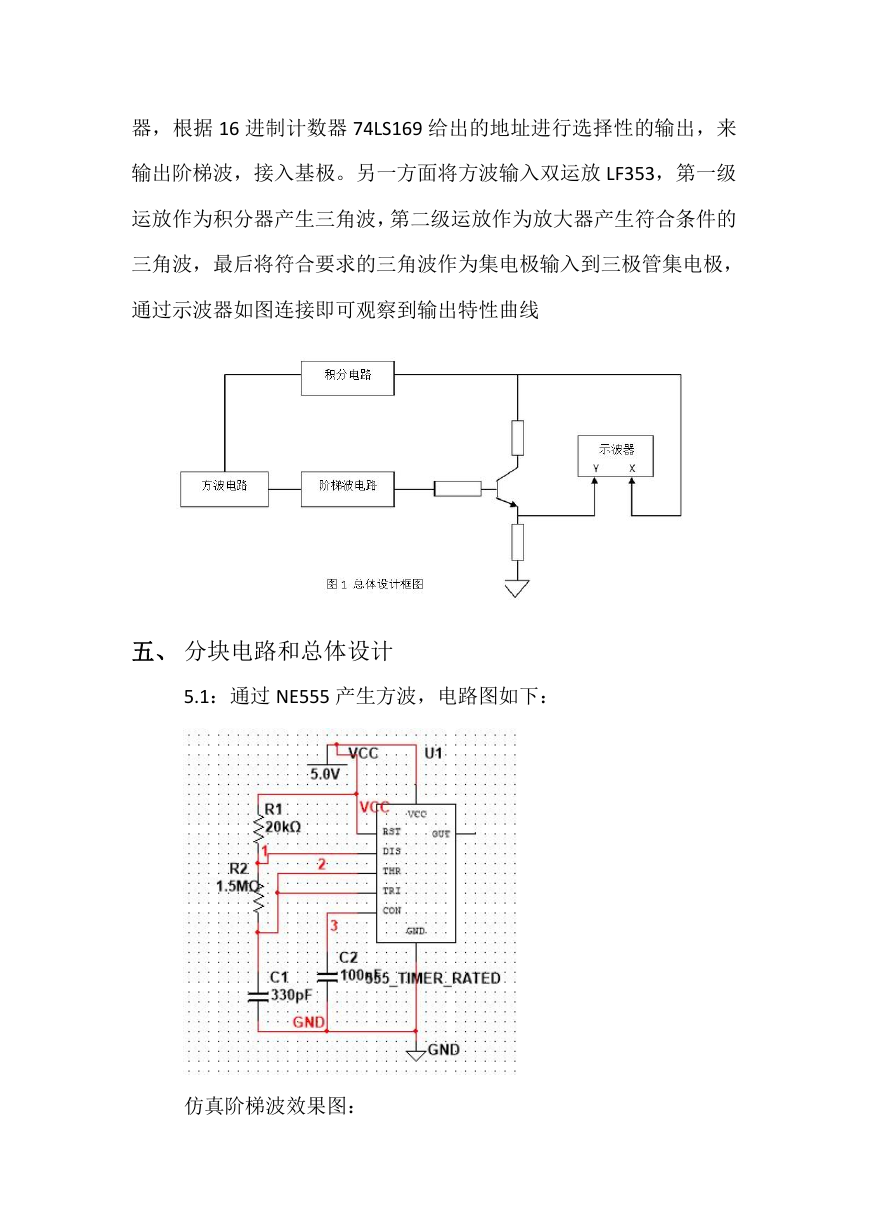

课题名称:简易晶体管图示仪的设计与实现 一、 摘要 本报告主要介绍了通过主要通过数字器件实现的简易晶体 管图示仪的设计方法与实现过程。并且分模块给出了仿真框图 以及仿真的结果。给出了示波器上的一些实验数据,并且总结 了在实验过程中遇到的问题以及解决的方法。 二、 关键词 方波,三角波,阶梯波,输出特性曲线 三、 设计任务要求 1、基本要求: ①设计一个阶梯波发生器, f≥500Hz ,Uopp≥3V ,阶数 N=6;。 ②设计一个三角波发生器,三角波 Vopp≥2V; ③设计保护电路,实现对三极管输出特性的测试 ; 2、提高要求: ①可以识别 NPN,PNP 管,并正确测试不同性质三极管; ②设计阶数可调的阶梯波发生器。 四、 设计思路 本试验要求用示波器稳定显示晶体管输出特性曲线。我的设计思 路是先用 NE555 时基振荡器产生符合条件的方波。然后将产生的方波 一方面作为计数器 74LS169 的时钟信号,74LS169 是模 16 的同步二进 制计数器,可以通过四位二进制输出来计时钟沿的个数,实验中利用 它的三位输出为多路开关 CD4051 提供地址。CD4051 是一个数据选择

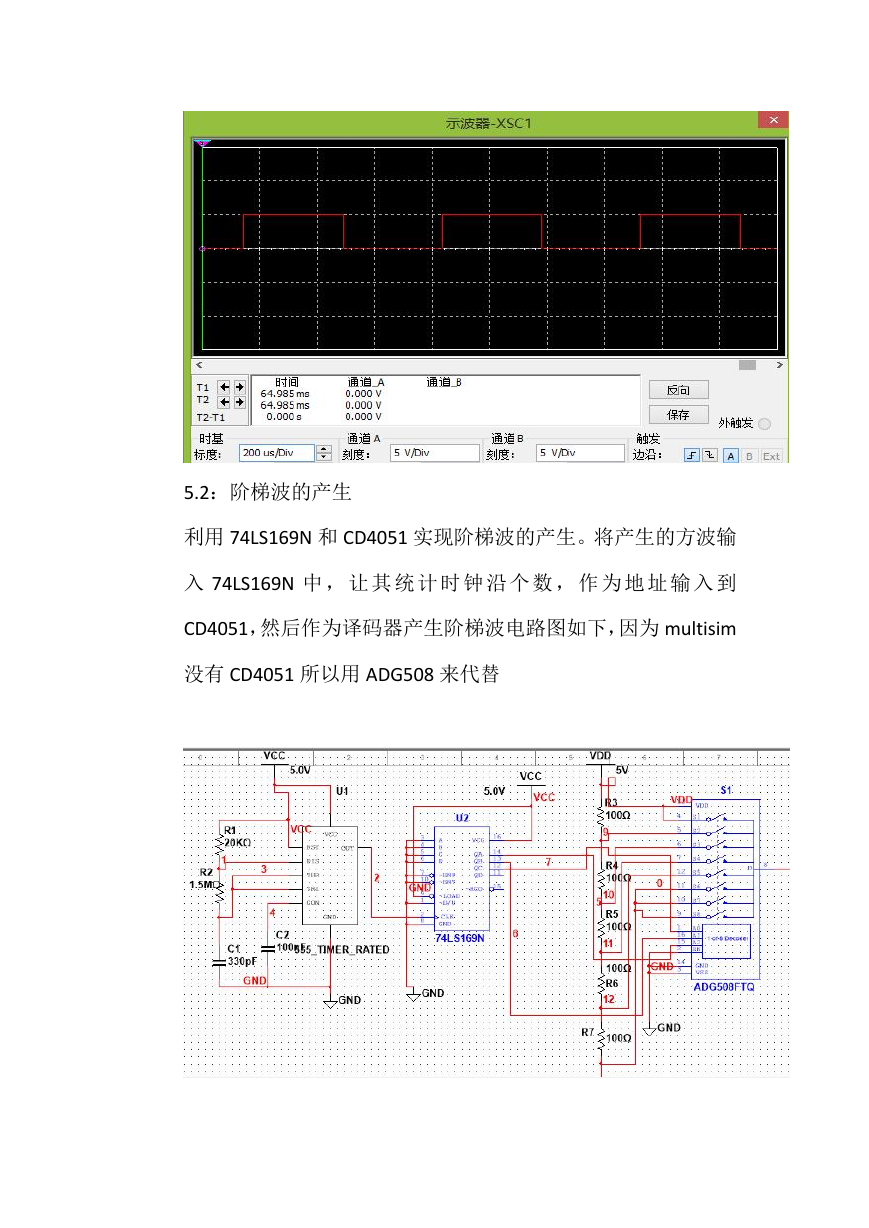

器,根据 16 进制计数器 74LS169 给出的地址进行选择性的输出,来 输出阶梯波,接入基极。另一方面将方波输入双运放 LF353,第一级 运放作为积分器产生三角波,第二级运放作为放大器产生符合条件的 三角波,最后将符合要求的三角波作为集电极输入到三极管集电极, 通过示波器如图连接即可观察到输出特性曲线 五、 分块电路和总体设计 5.1:通过 NE555 产生方波,电路图如下: 仿真阶梯波效果图:
5.2:阶梯波的产生 利用 74LS169N 和 CD4051 实现阶梯波的产生。将产生的方波输 入 74LS169N 中 , 让 其 统 计 时 钟 沿 个 数 , 作 为 地 址 输 入 到 CD4051,然后作为译码器产生阶梯波电路图如下,因为 multisim 没有 CD4051 所以用 ADG508 来代替

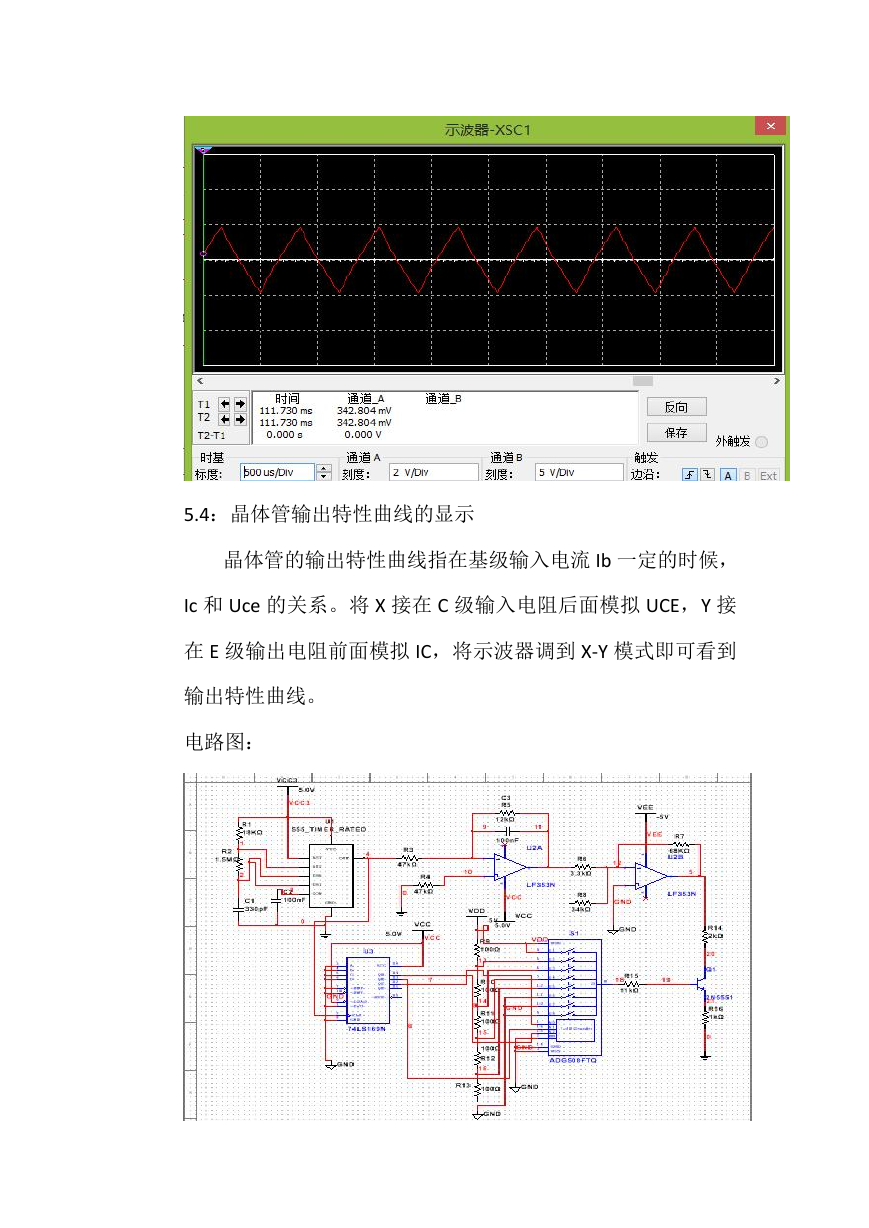

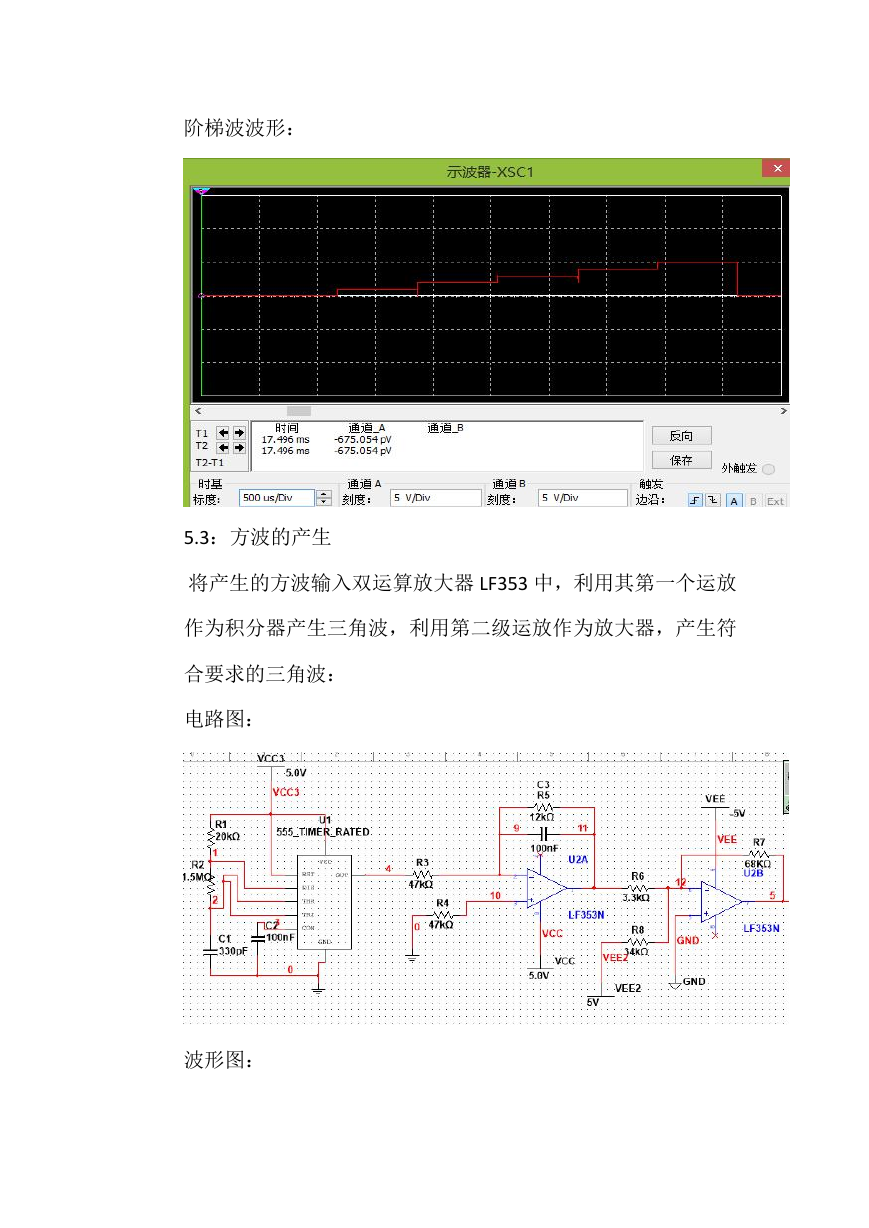

阶梯波波形: 5.3:方波的产生 将产生的方波输入双运算放大器 LF353 中,利用其第一个运放 作为积分器产生三角波,利用第二级运放作为放大器,产生符 合要求的三角波: 电路图: 波形图:
5.4:晶体管输出特性曲线的显示 晶体管的输出特性曲线指在基级输入电流 Ib 一定的时候, Ic 和 Uce 的关系。将 X 接在 C 级输入电阻后面模拟 UCE,Y 接 在 E 级输出电阻前面模拟 IC,将示波器调到 X-Y 模式即可看到 输出特性曲线。 电路图:

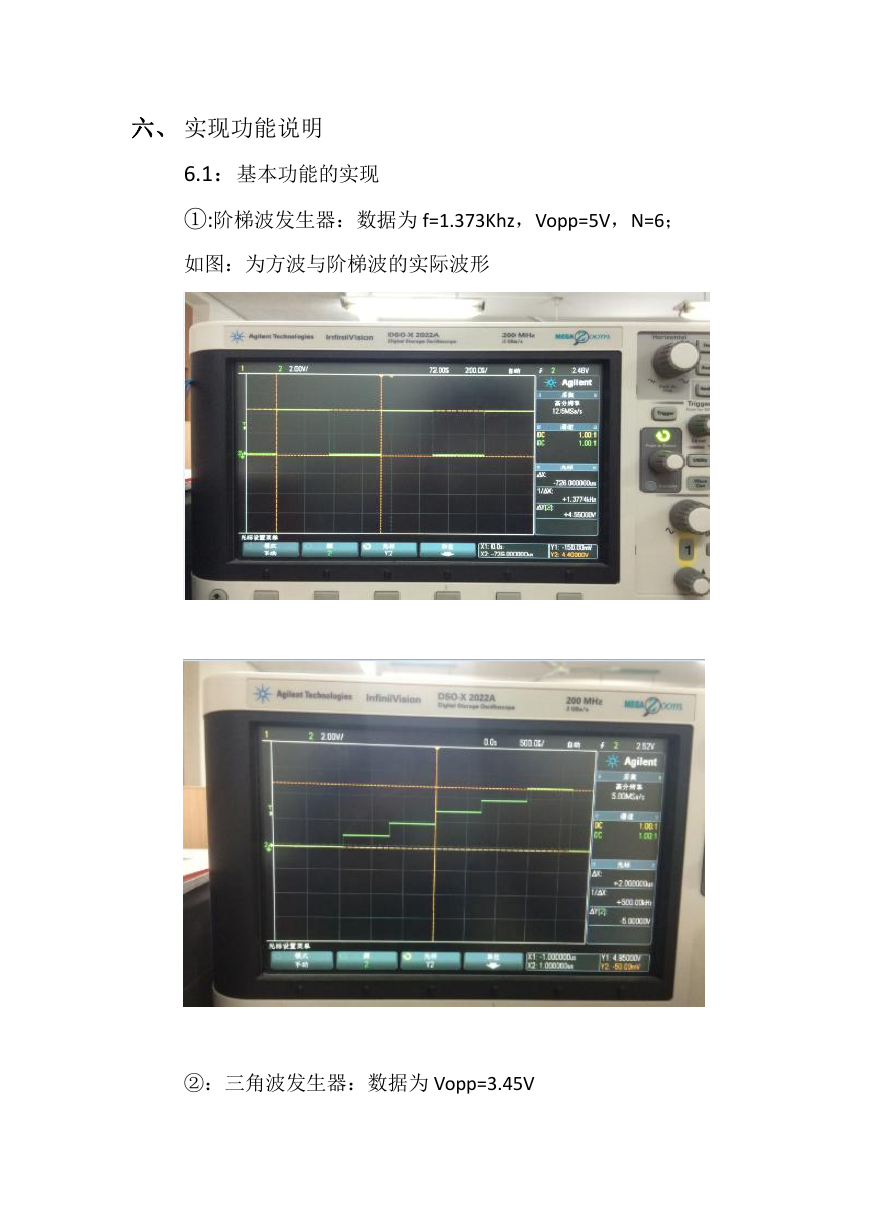

六、 实现功能说明 6.1:基本功能的实现 ①:阶梯波发生器:数据为 f=1.373Khz,Vopp=5V,N=6; 如图:为方波与阶梯波的实际波形 ②:三角波发生器:数据为 Vopp=3.45V

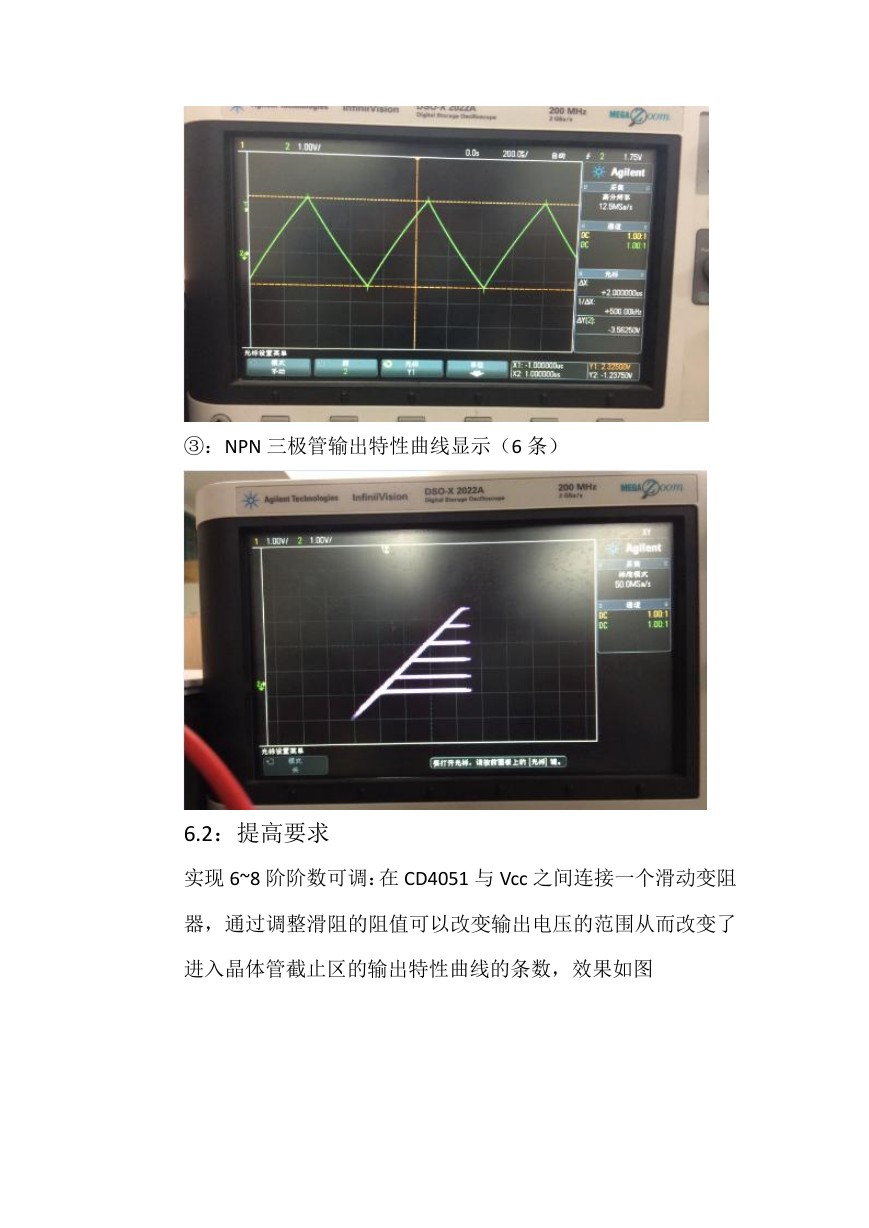

③:NPN 三极管输出特性曲线显示(6 条) 6.2:提高要求 实现 6~8 阶阶数可调:在 CD4051 与 Vcc 之间连接一个滑动变阻 器,通过调整滑阻的阻值可以改变输出电压的范围从而改变了 进入晶体管截止区的输出特性曲线的条数,效果如图
