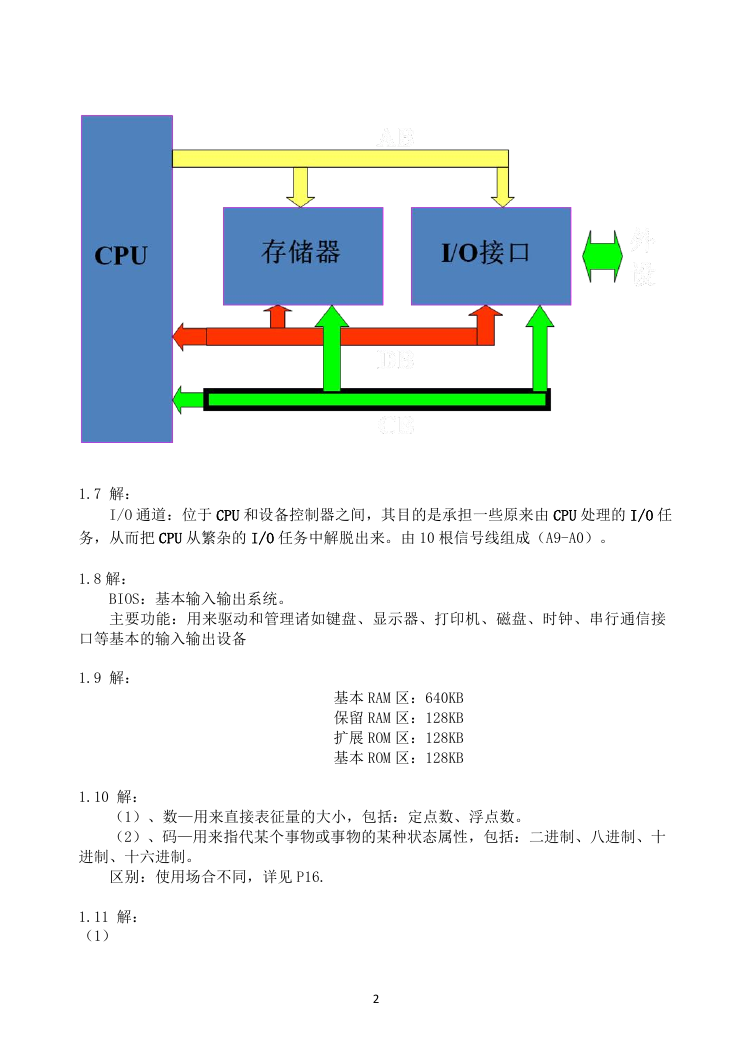

第一章 1.1 解: 五代,详细见书 1.2 解: 微型计算机:以大规模、超大规模集成电路为主要部件,以集成了计算机主要部件 ——控制器和运算器的微处理器为核心,所构造出的计算机系统 。 PC 机:PC(Personal Computer)机就是面向个人单独使用的一类微机 。 单片机:用于控制的微处理器芯片,内部除 CPU 外还集成了计算机的其他一些主要 部件,如:ROM、RAM、定时器、并行接口、串行接口,有的芯片还集成了 A/D、D/A 转换 电路等。 数字信号处理器 DSP:主要面向大流量数字信号的实时处理,在宿主系统中充当数据 处理中心,在网络通信、多媒体应用等领域正得到越来越多的应用 1.3 解: 微机主要有存储器、I/O 设备和 I/O 接口、CPU、系统总线、操作系统和应用软件组 成,各部分功能如下: CPU:统一协调和控制系统中的各个部件 系统总线:传送信息 存储器:存放程序和数据 I/O 设备:实现微机的输入输出功能 I/O 接口:I/O 设备与 CPU 的桥梁 操作系统:管理系统所有的软硬件资源 1.4 解: 系统总线:传递信息的一组公用导线,CPU 通过它们与存储器和 I/O 设备进行信息交 换 。 好处:组态灵活、扩展方便 三组信号线:数据总线、地址总线和控制总线 。 其使用特点是:在某一时刻,只能由一个总线主控设备来控制系统总线,只能有一 个发送者向总线发送信号;但可以有多个设备从总线上同时获得信号。 1.5 解: (1)用于数值计算、数据处理及信息管理方向。采用通用微机,要求有较快的工作 速度、较高的运算精度、较大的内存容量和较完备的输入输出设备,为用户提供方便友 好的操作界面和简便快捷的维护、扩充手段。 (2)用于过程控制及嵌人应用方向。 采用控制类微机,要求能抵抗各种干扰、适应现场的恶劣环境、确保长时间稳定地工作, 要求其实时性要好、强调其体积要小、便携式应用强调其省电。 1.6 解: 1
1.7 解: I/O 通道:位于 CPU 和设备控制器之间,其目的是承担一些原来由 CPU 处理的 I/O 任 务,从而把 CPU 从繁杂的 I/O 任务中解脱出来。由 10 根信号线组成(A9-A0)。 1.8 解: BIOS:基本输入输出系统。 主要功能:用来驱动和管理诸如键盘、显示器、打印机、磁盘、时钟、串行通信接 口等基本的输入输出设备 1.9 解: 基本 RAM 区:640KB 保留 RAM 区:128KB 扩展 ROM 区:128KB 基本 ROM 区:128KB 1.10 解: (1)、数—用来直接表征量的大小,包括:定点数、浮点数。 (2)、码—用来指代某个事物或事物的某种状态属性,包括:二进制、八进制、十 进制、十六进制。 区别:使用场合不同,详见 P16. 1.11 解: (1) 2

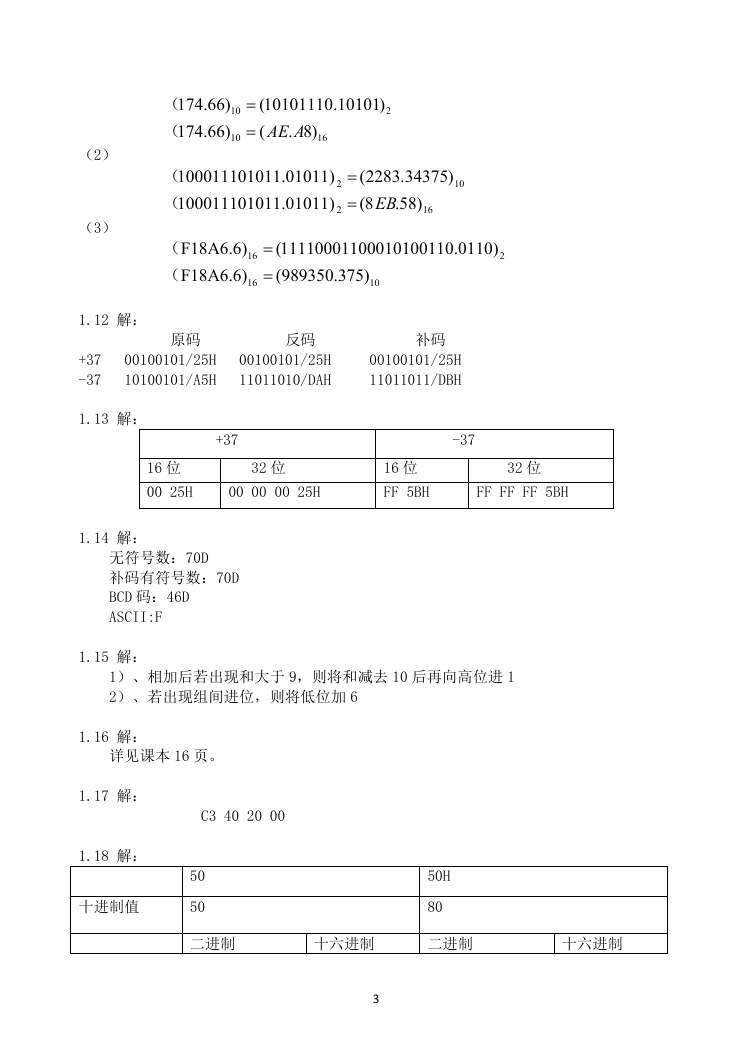

( ( 174.66) 10 174.66) 10   (10101110.10101) ( AE A . 8) 16 2 ( ( 100011101011.01011) 100011101011.01011)   2 2 (2283.34375) (8 .58) EB 16 10 (2) (3) ( ( F18A6.6) F18A6.6) 16 16   (11110001100010100110.0110) (989350.375) 10 2 1.12 解: 原码 反码 补码 +37 -37 00100101/25H 10100101/A5H 00100101/25H 11011010/DAH 00100101/25H 11011011/DBH 1.13 解: +37 -37 16 位 32 位 00 25H 00 00 00 25H 16 位 FF 5BH 32 位 FF FF FF 5BH 1.14 解: 无符号数:70D 补码有符号数:70D BCD 码:46D ASCII:F 1.15 解: 1)、相加后若出现和大于 9,则将和减去 10 后再向高位进 1 2)、若出现组间进位,则将低位加 6 1.16 解: 详见课本 16 页。 1.17 解: 1.18 解: 十进制值 C3 40 20 00 50 50 50H 80 二进制 十六进制 二进制 十六进制 3

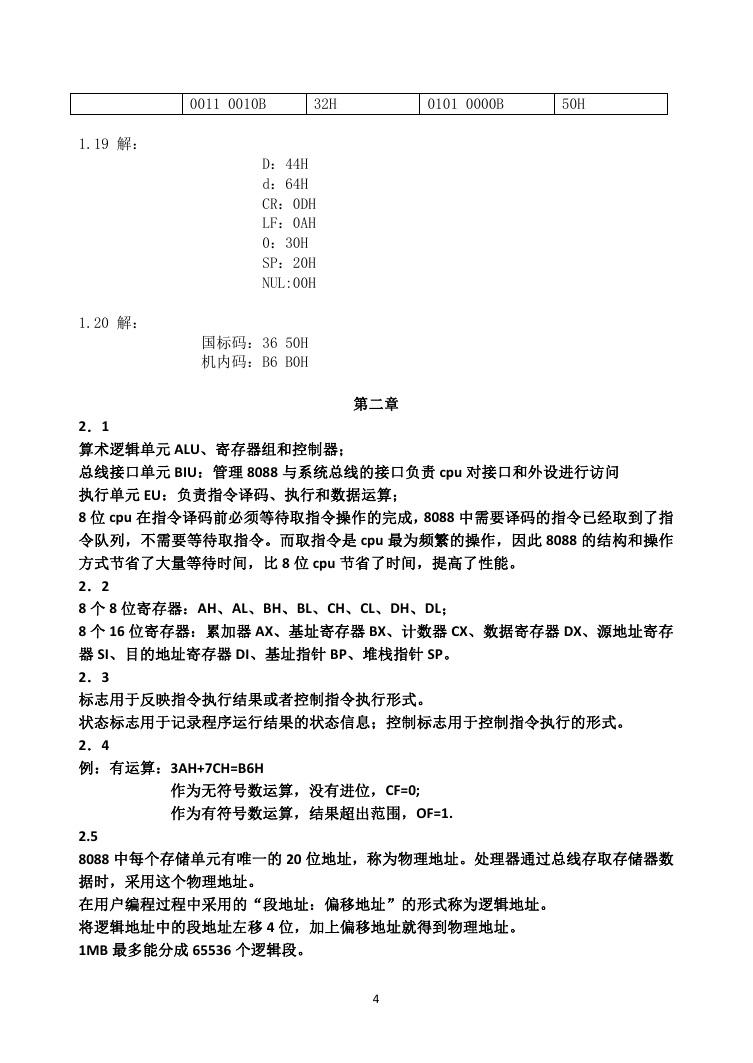

0011 0010B 32H 0101 0000B 50H 1.19 解: D:44H d:64H CR:0DH LF:0AH 0:30H SP:20H NUL:00H 1.20 解: 国标码:36 50H 机内码:B6 B0H 第二章 2.1 算术逻辑单元 ALU、寄存器组和控制器; 总线接口单元 BIU:管理 8088 与系统总线的接口负责 cpu 对接口和外设进行访问 执行单元 EU:负责指令译码、执行和数据运算; 8 位 cpu 在指令译码前必须等待取指令操作的完成,8088 中需要译码的指令已经取到了指 令队列,不需要等待取指令。而取指令是 cpu 最为频繁的操作,因此 8088 的结构和操作 方式节省了大量等待时间,比 8 位 cpu 节省了时间,提高了性能。 2.2 8 个 8 位寄存器:AH、AL、BH、BL、CH、CL、DH、DL; 8 个 16 位寄存器:累加器 AX、基址寄存器 BX、计数器 CX、数据寄存器 DX、源地址寄存 器 SI、目的地址寄存器 DI、基址指针 BP、堆栈指针 SP。 2.3 标志用于反映指令执行结果或者控制指令执行形式。 状态标志用于记录程序运行结果的状态信息;控制标志用于控制指令执行的形式。 2.4 例:有运算:3AH+7CH=B6H 作为无符号数运算,没有进位,CF=0; 作为有符号数运算,结果超出范围,OF=1. 2.5 8088 中每个存储单元有唯一的 20 位地址,称为物理地址。处理器通过总线存取存储器数 据时,采用这个物理地址。 在用户编程过程中采用的“段地址:偏移地址”的形式称为逻辑地址。 将逻辑地址中的段地址左移 4 位,加上偏移地址就得到物理地址。 1MB 最多能分成 65536 个逻辑段。 4

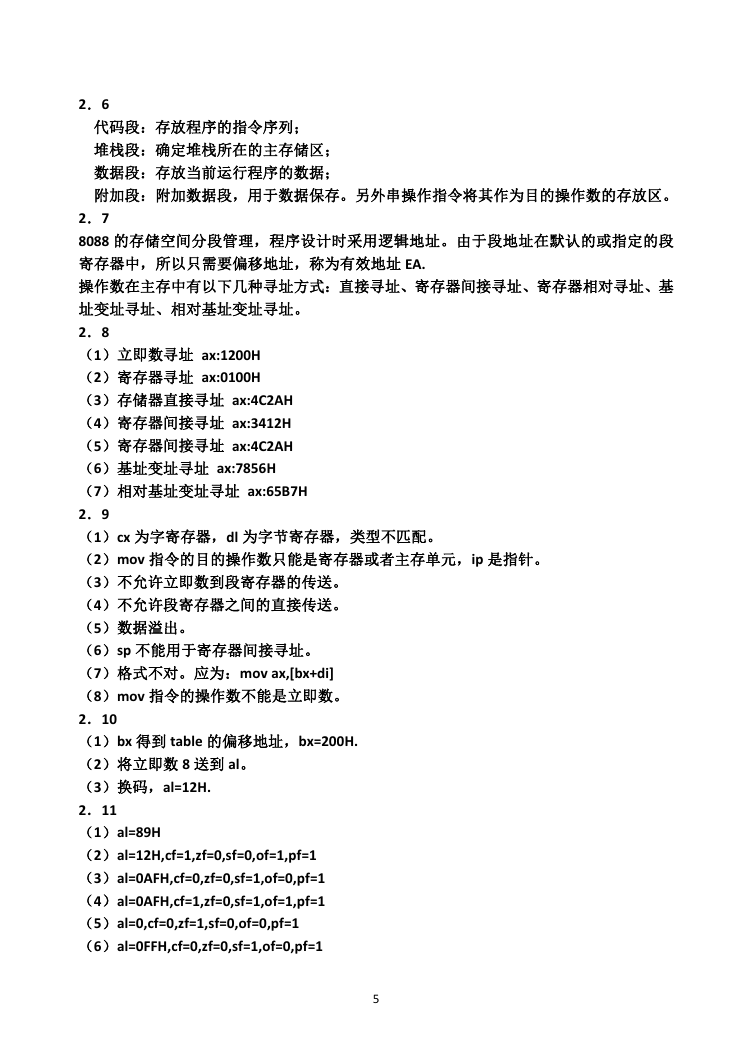

2.6 代码段:存放程序的指令序列; 堆栈段:确定堆栈所在的主存储区; 数据段:存放当前运行程序的数据; 附加段:附加数据段,用于数据保存。另外串操作指令将其作为目的操作数的存放区。 2.7 8088 的存储空间分段管理,程序设计时采用逻辑地址。由于段地址在默认的或指定的段 寄存器中,所以只需要偏移地址,称为有效地址 EA. 操作数在主存中有以下几种寻址方式:直接寻址、寄存器间接寻址、寄存器相对寻址、基 址变址寻址、相对基址变址寻址。 2.8 (1)立即数寻址 ax:1200H (2)寄存器寻址 ax:0100H (3)存储器直接寻址 ax:4C2AH (4)寄存器间接寻址 ax:3412H (5)寄存器间接寻址 ax:4C2AH (6)基址变址寻址 ax:7856H (7)相对基址变址寻址 ax:65B7H 2.9 (1)cx 为字寄存器,dl 为字节寄存器,类型不匹配。 (2)mov 指令的目的操作数只能是寄存器或者主存单元,ip 是指针。 (3)不允许立即数到段寄存器的传送。 (4)不允许段寄存器之间的直接传送。 (5)数据溢出。 (6)sp 不能用于寄存器间接寻址。 (7)格式不对。应为:mov ax,[bx+di] (8)mov 指令的操作数不能是立即数。 2.10 (1)bx 得到 table 的偏移地址,bx=200H. (2)将立即数 8 送到 al。 (3)换码,al=12H. 2.11 (1)al=89H (2)al=12H,cf=1,zf=0,sf=0,of=1,pf=1 (3)al=0AFH,cf=0,zf=0,sf=1,of=0,pf=1 (4)al=0AFH,cf=1,zf=0,sf=1,of=1,pf=1 (5)al=0,cf=0,zf=1,sf=0,of=0,pf=1 (6)al=0FFH,cf=0,zf=0,sf=1,of=0,pf=1 5
(7)al=0,cf=0,zf=1,sf=0,of=0,pf=1 2.12 (1) add dx,bx (2) add al,[bx+si] (3) add word ptr[bx+0B2H],cx (4) add word ptr[0520H],3412H (5)add al,0A0H 2.13 运算公式: ( * YXZV   540 /) X 。商存储在 ax,余数存储在 dx。 2.14 (1)ax=1470H (2)ax=1470H,cf=0,of=0,sf=0,zf=0,pf=0 (3)ax=1470H,cf=0,of=0,sf=0,zf=0,pf=0 (4)ax=0,cf=0,of=0,sf=0,zf=1,pf=1 (5)ax=0FFFFH,cf=0,of=0,sf=0,zf=1,pf=1 (6)ax=0FFFFH,cf=0,of=0,sf=1,zf=0,pf=1 2.15 相对寻址方式、直接寻址方式、间接寻址方式。 2.16 (1)1256H (2)3280H 2.17 (1)ax=1E1EH (2)al 的 D0、D7 位不全为 0 (3)cx<64H 2.18 执行 65536 次。 2.19 功能:将数组中每个字元素相加,结果存储于 total。 2.20 (1)lea si,string Mov dh,[si] Mov dl,[si+5] (2)mov ax word ptr buffer1 Sub ax word ptr buffer2 Mov dx word ptr buffer1+2 Sbb dx word ptr buffer2+2 6
(3) test dx,0F000H jz even even: mov ax,0 (4) mov cx,4 again: sar dx,1 rcr ax,1 loop again mov cx,100 mov si,0 (5) again: mov al,0FFH add al,array[si] mov array[si],al inc si loop again 2.21 Htoasc proc Mov bl,al Mov al,ah Mov bh,10 Mul bh And ax,00FFH Add al,bl Htoend: ret Htoasc endp 2.22 计算机系统利用中断为用户提供硬件设备驱动程序。在 IBM-PC 系列微机中,基本输入输 出系统 ROM-BIOS 和 DOS 都提供了丰富的中断服务程序,称为系统功能调用。 调用步骤(1)AH 中设置系统功能调用号 (2)在指定寄存器中设置入口参数 (3)使用中断调用指令执行功能调用 (4)根据出口参数分析调用情况 2.23 Htoasc proc And al,0FH Add al,90H Daa Adc al,40H Daa 7

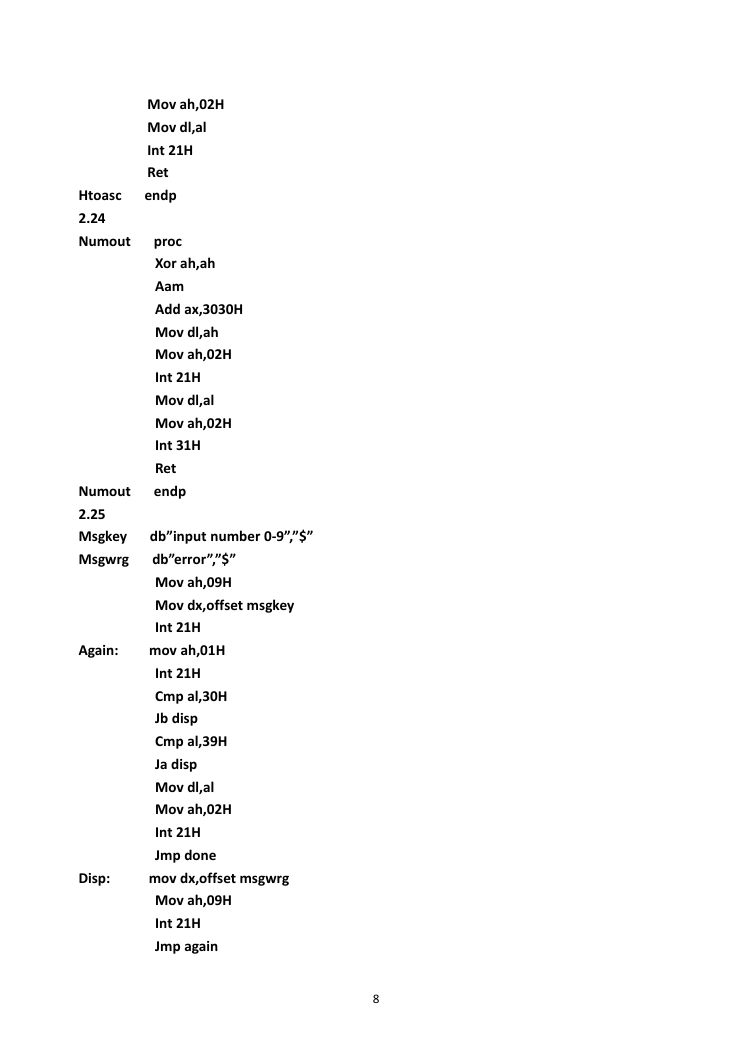

Mov ah,02H Mov dl,al Int 21H Ret endp proc Xor ah,ah Aam Add ax,3030H Mov dl,ah Mov ah,02H Int 21H Mov dl,al Mov ah,02H Int 31H Ret endp db”input number 0-9”,”$” db”error”,”$” Mov ah,09H Mov dx,offset msgkey Int 21H mov ah,01H Int 21H Cmp al,30H Jb disp Cmp al,39H Ja disp Mov dl,al Mov ah,02H Int 21H Jmp done mov dx,offset msgwrg Mov ah,09H Int 21H Jmp again Htoasc 2.24 Numout Numout 2.25 Msgkey Msgwrg Again: Disp: 8
