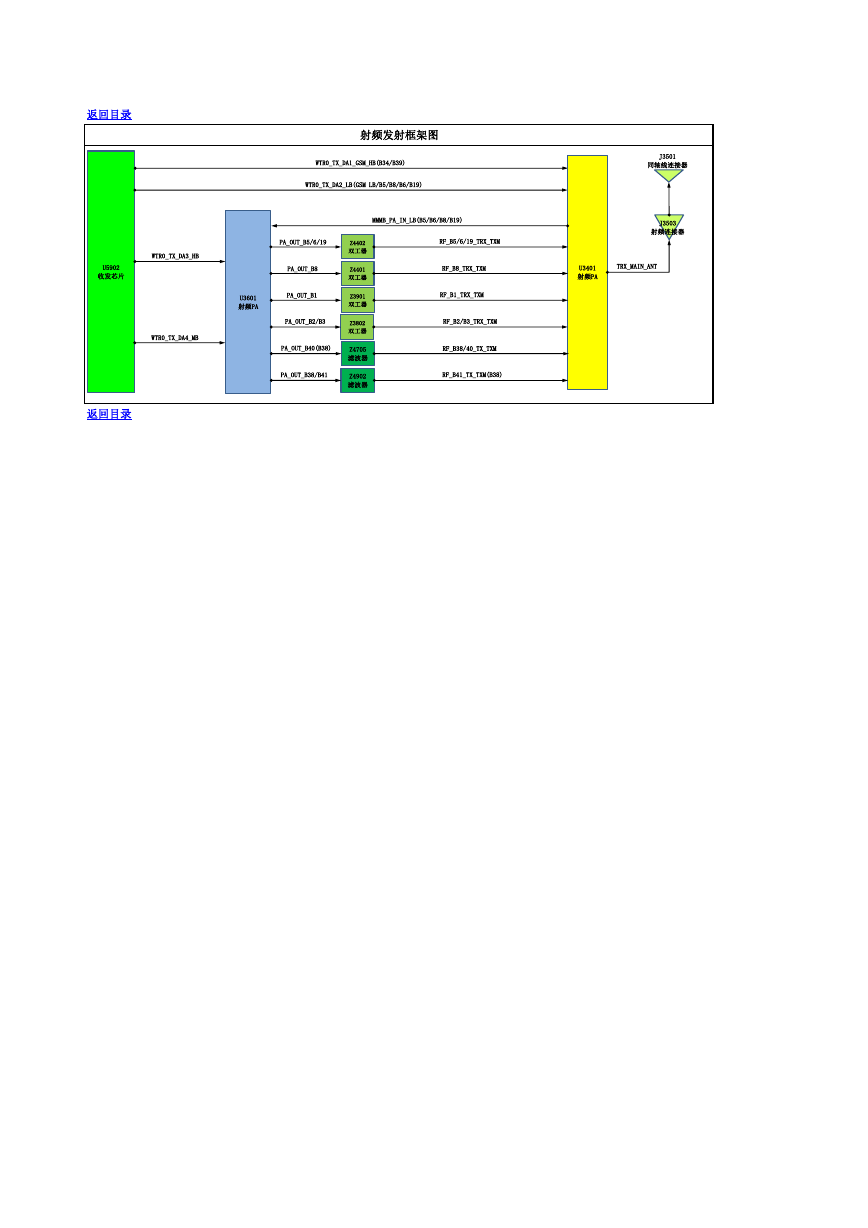

返回目录 WTR0_TX_DA3_HB U5902 收发芯片 U3601 射频PA WTR0_TX_DA4_MB 返回目录 射频发射框架图 WTR0_TX_DA1_GSM_HB(B34/B39) WTR0_TX_DA2_LB(GSM LB/B5/B8/B6/B19) MMMB_PA_IN_LB(B5/B6/B8/B19) PA_OUT_B5/6/19 PA_OUT_B8 PA_OUT_B1 PA_OUT_B2/B3 PA_OUT_B40(B38) PA_OUT_B38/B41 Z4402 双工器 Z4401 双工器 Z3901 双工器 Z3802 双工器 Z4705 滤波器 Z4902 滤波器 RF_B5/6/19_TRX_TXM RF_B8_TRX_TXM RF_B1_TRX_TXM RF_B2/B3_TRX_TXM RF_B38/40_TX_TXM RF_B41_TX_TXM(B38) J3501 同轴线连接器 J3503 射频连接器 U3401 射频PA TRX_MAIN_ANT
