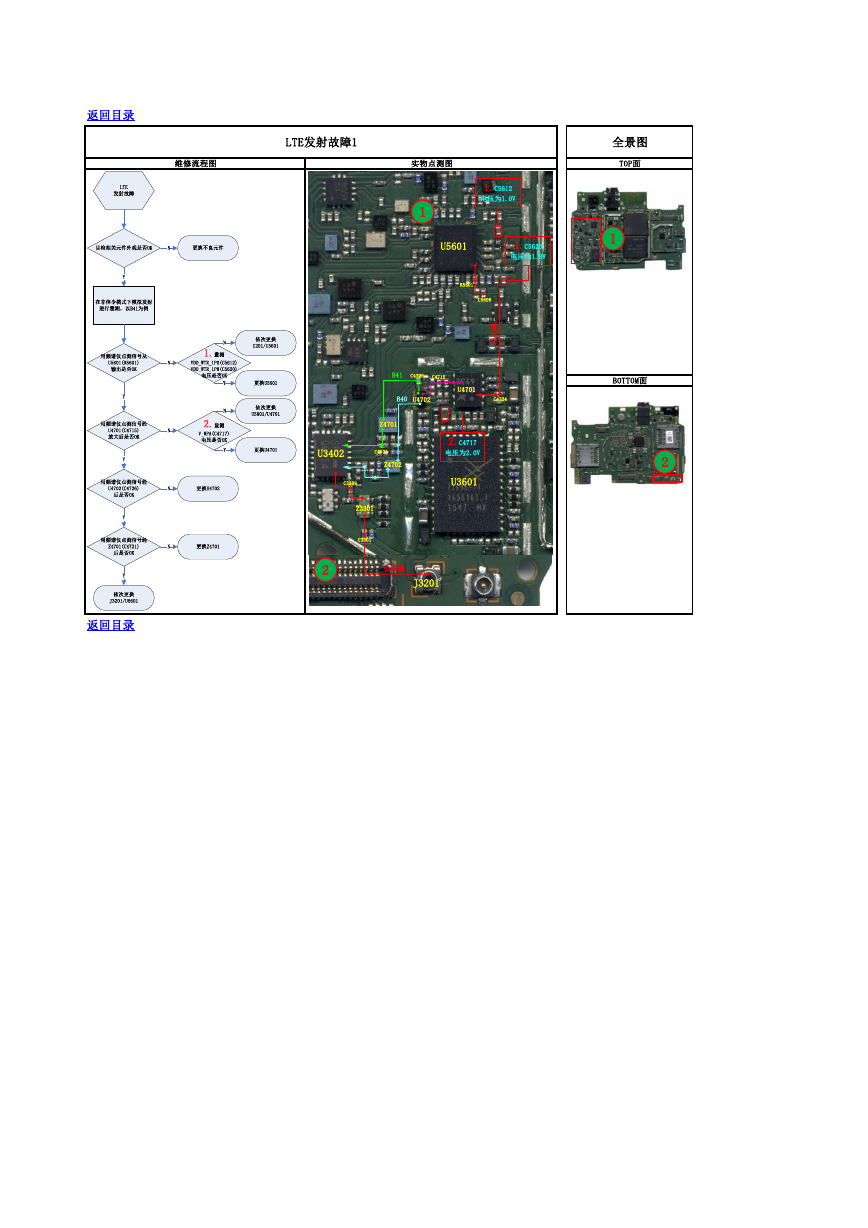

返回目录 LTE发射故障1 维修流程图 实物点测图 全景图 TOP面 1.C5612 电压为1.0V 1 U5601 1.C5620 电压为1.8V 1 R5601 C5606 线 共 公 B41 C4726 C4715 B40 U4702 C4724 U4701 BOTTOM面 2.C4717 电压为2.0V U3601 U3402 Z4701 C4721 Z4702 C3309 Z3301 C3301 2 公共线 J3201 2 返回目录 LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B41为例用频谱仪点测信号从U5601(R5601)输出是否OK1.量测VDD_WTR_1P0(C5612)VDD_WTR_1P8(C5620)电压是否OK依次更换U201/U5601用频谱仪点测信号经U4701(C4715)放大后是否OKNYYNY更换U5601更换U4702依次更换U5801/U4701NNY2.量测V_WPA(C4717)电压是否OK更换U4701NY用频谱仪点测信号经U4702(C4726)后是否OKN用频谱仪点测信号经Z4701(C4721)后是否OK更换Z4701YN依次更换J3201/U5601Y
