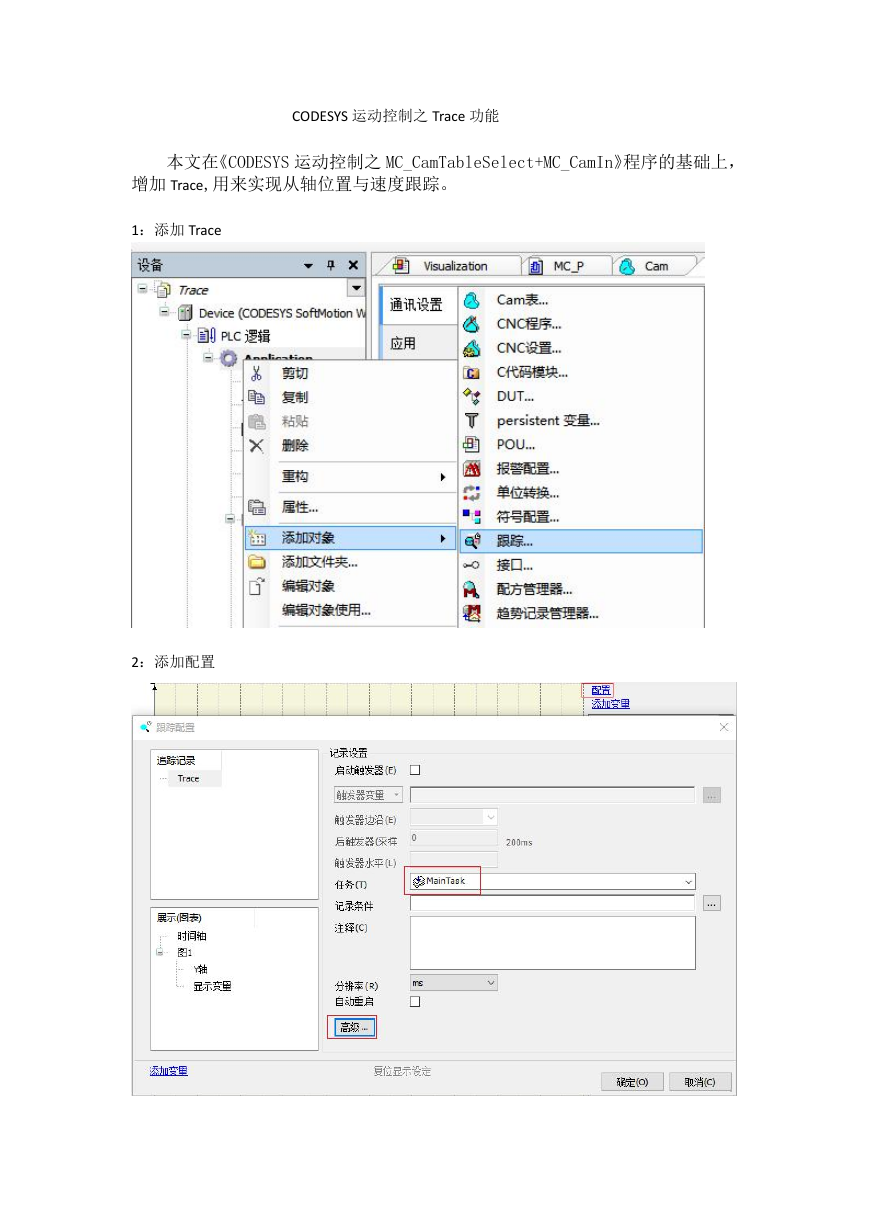

    CODESYS 运动控制之 Trace 功能 本文在《CODESYS 运动控制之 MC_CamTableSelect+MC_CamIn》程序的基础上， 增加 Trace,用来实现从轴位置与速度跟踪。 1：添加 Trace 2：添加配置

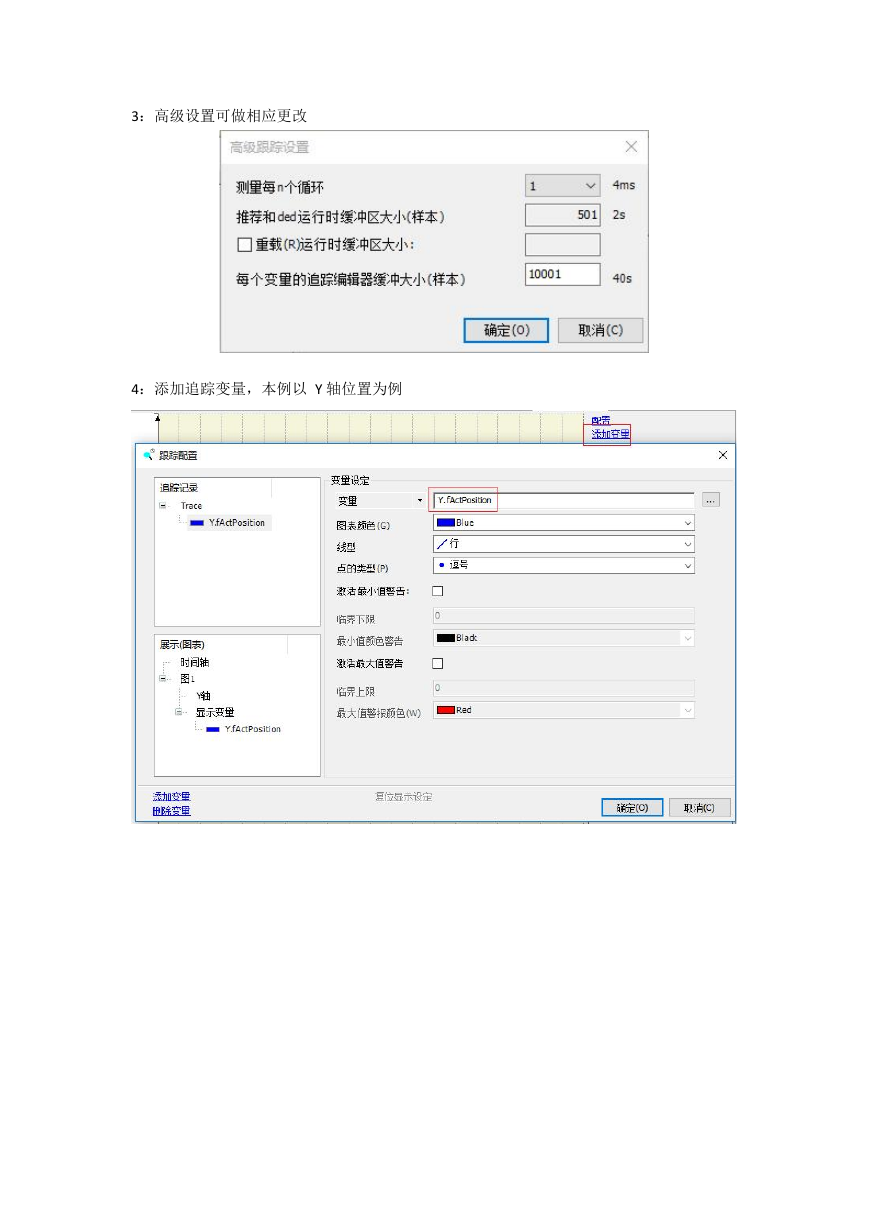

    3：高级设置可做相应更改 4：添加追踪变量，本例以 Y 轴位置为例

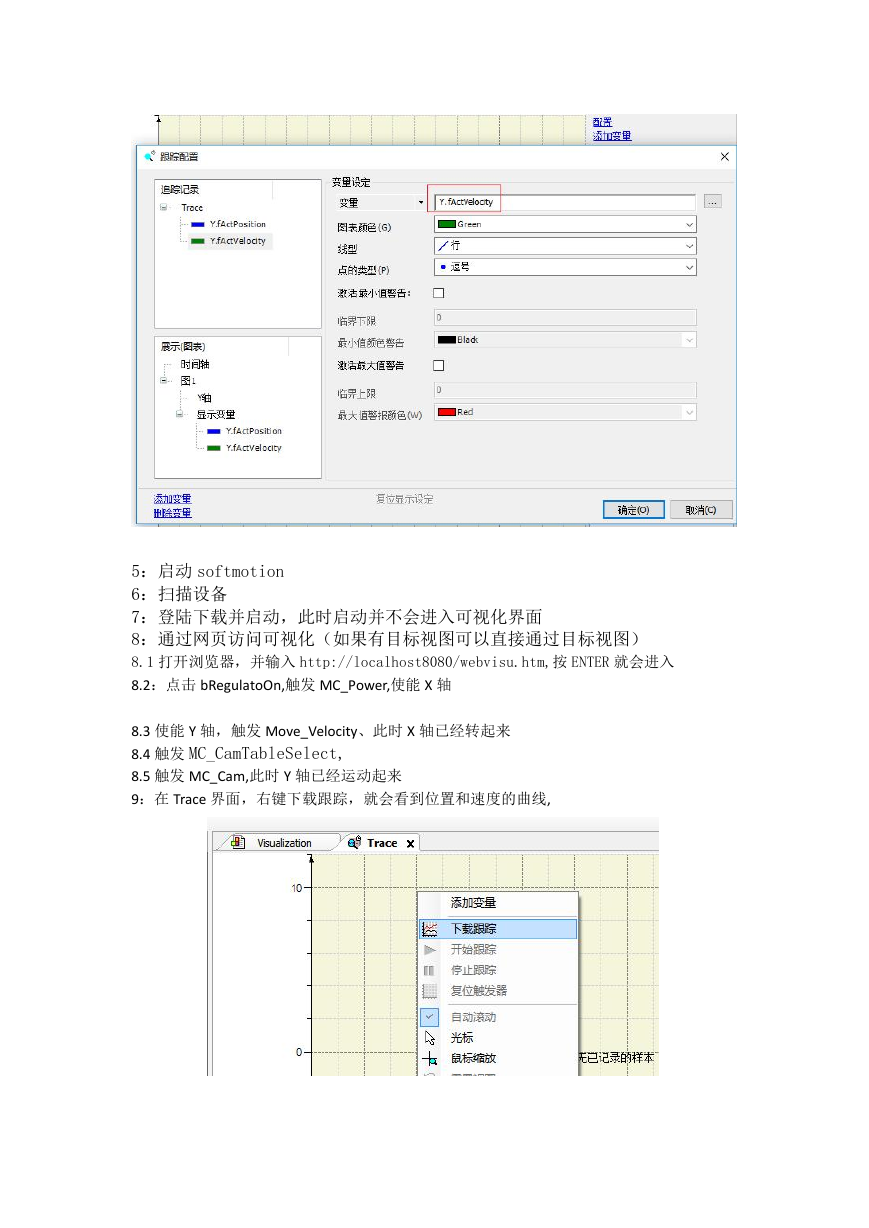

    5：启动 softmotion 6：扫描设备 7：登陆下载并启动，此时启动并不会进入可视化界面 8：通过网页访问可视化（如果有目标视图可以直接通过目标视图） 8.1 打开浏览器，并输入 http://localhost8080/webvisu.htm,按 ENTER 就会进入 8.2：点击 bRegulatoOn,触发 MC_Power,使能 X 轴 8.3 使能 Y 轴，触发 Move_Velocity、此时 X 轴已经转起来 8.4 触发 MC_CamTableSelect, 8.5 触发 MC_Cam,此时 Y 轴已经运动起来 9：在 Trace 界面，右键下载跟踪，就会看到位置和速度的曲线,

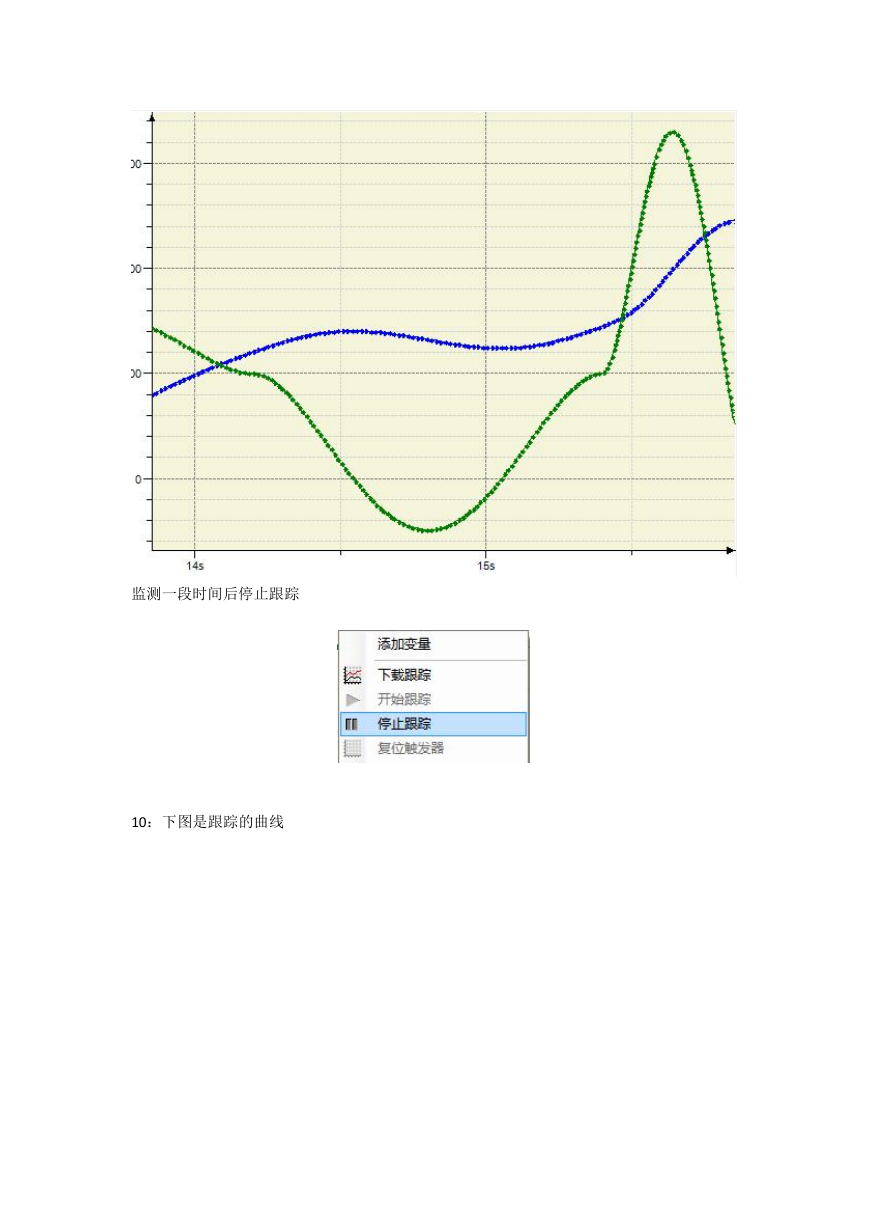

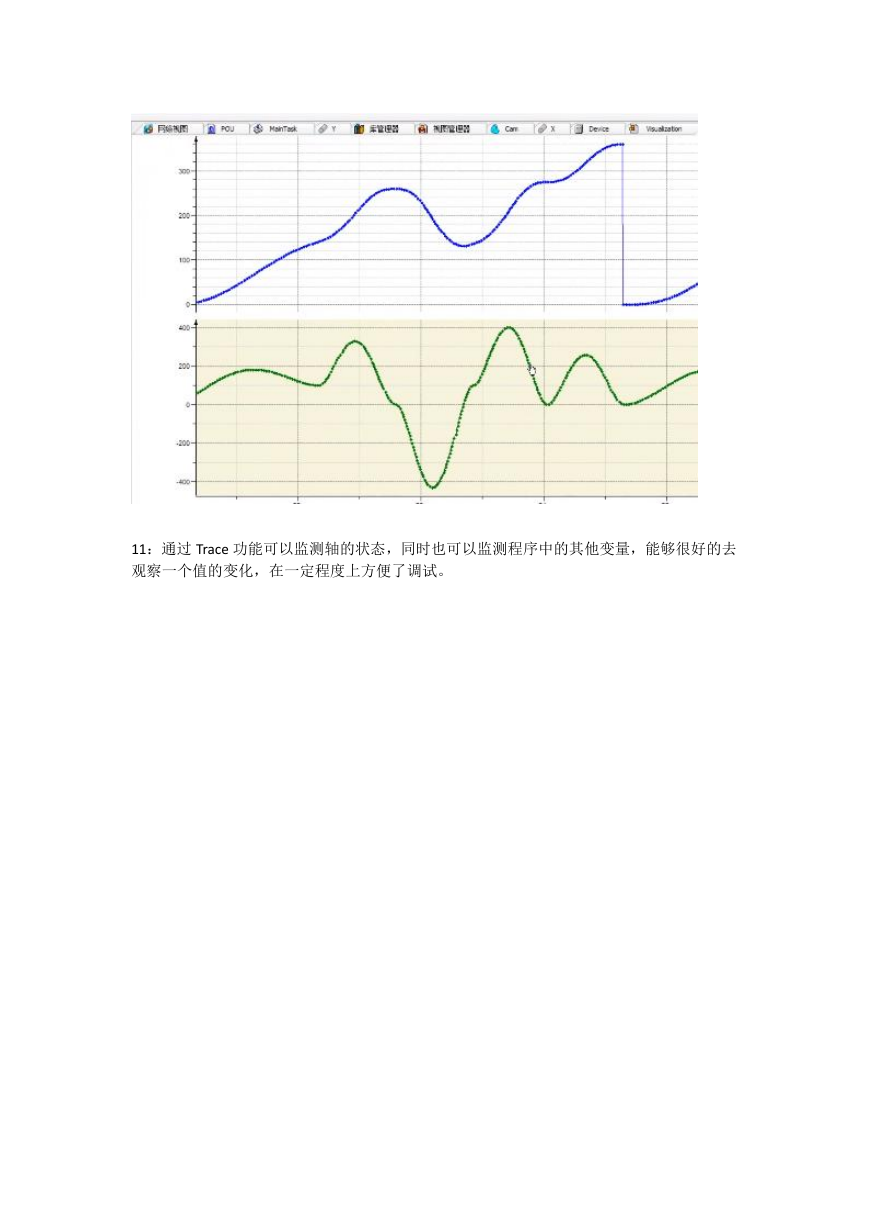

    监测一段时间后停止跟踪 10：下图是跟踪的曲线
    11：通过 Trace 功能可以监测轴的状态，同时也可以监测程序中的其他变量，能够很好的去 观察一个值的变化，在一定程度上方便了调试。
