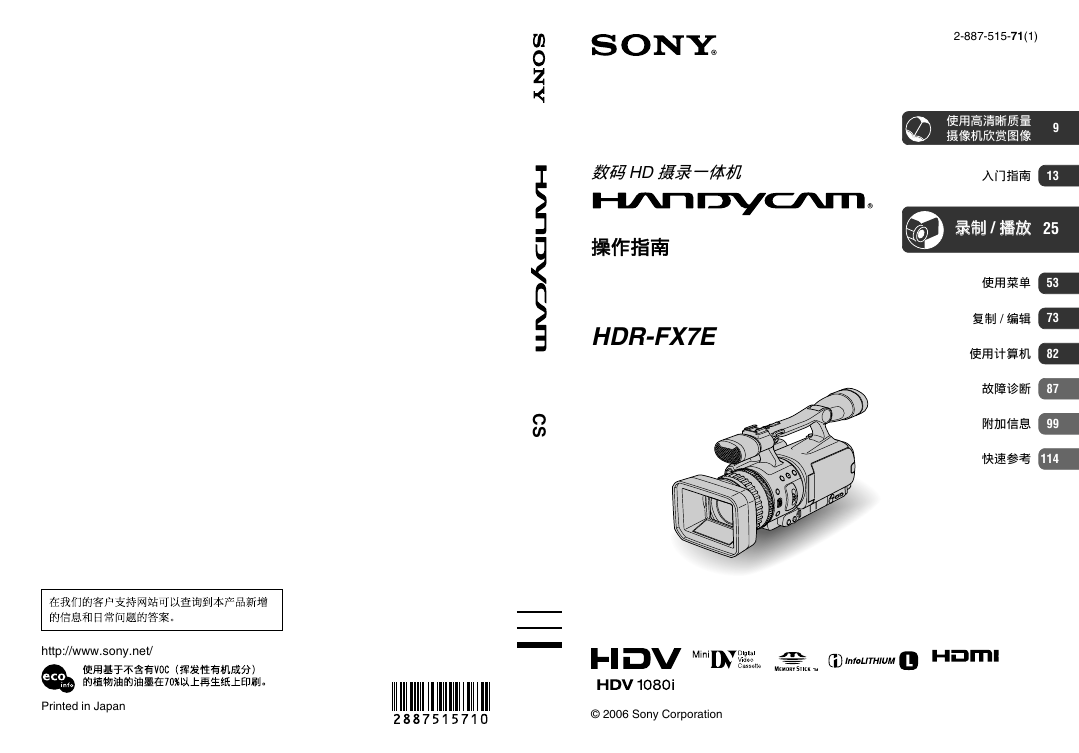

SONY索尼数码摄像机-HDR-FX7E说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：4.53M 资料格式：pdf 举报版权申诉

第1页 / 共127页

第2页 / 共127页

第3页 / 共127页

第4页 / 共127页

第5页 / 共127页

第6页 / 共127页

第7页 / 共127页

第8页 / 共127页

请先阅读本章节

使用高清晰质量摄像机欣赏图像

体验全新的 HDV 格式！

本摄像机的功能

使用方便的录制功能

观看以 HDV 格式录制的视频！

入门指南

步骤1：检查提供的物品

步骤2：安装镜头遮光罩

步骤3：对电池组充电

步骤4：打开电源并正确握住摄像机

步骤5：调节液晶屏和取景器

步骤6：设定日期和时间

步骤7：插入录像带或 “Memory Stick Duo”

录制/播放

录制

播放

更改摄像机录制设定

调节变焦

手动调节对焦

调节 EXPOSURE/IRIS

调节为自然色彩（白平衡）

自定义图像质量（图像文档）

为 ASSIGN 按钮指定这些功能

对远处对象进行对焦 (FOCUS INFINITY)

录制索引信号

查看最近录制的场景（摄像预览）

搜索最近录制的内容的最后一个场景（终点搜索）

使用镜头过渡

更改/检查摄像机中的设定

更改屏幕

显示摄像机中的设定(STATUS CHECK)

检查电池剩余电量(BATTERY INFO)

查找录像带上的场景

快速搜索所需的场景 (ZERO SET MEMORY)

按录制日期搜索场景 (DATE SEARCH)

搜索录制开始位置 (INDEX SEARCH)

在电视机上播放图像

使用菜单

使用菜单项

菜单项

（摄像机设定）菜单

将摄像机调节至录制条件的设定（EXPOSURE/IRIS/STEADYSHOT/背光等）

（音频设定）菜单

用于音频录制的设定（录音电平/DV声音模式等）

（显示设定）菜单

显示屏和取景器的显示设定（标记/取景器背景亮度/数据代码等）

（输入/输出录制）菜单

录制设定、输入和输出设定（VCR HDV/DV/DV拍摄模式/DV宽银幕录制/电视形式等）

（存储器设定）菜单

“Memory Stick Duo” 设定（图像质量/全部清除等）

（其它）菜单

在录像带上录制时的设定或其它基本设定（USB选择/快速录制/提示音等）

复制/编辑

复制到录像机、DVD/HDD 设备等。

录制来自录像机的图像

将动画作为静像从录像带复制到 “Memory Stick Duo” 上

删除 “Memory Stick Duo” 中录制的图像

打印录制的图像（PictBridge兼容打印机）

使用计算机

连接到计算机

将静像复制到计算机

将录像带上的动画复制到计算机

故障诊断

警告指示和信息

附加信息

在国外使用本摄像机

HDV 格式和录制/播放

关于 “Memory Stick”

关于 “InfoLITHIUM” 电池组

关于 i.LINK

保养和预防措施

规格

快速参考

识别部件和控制器

液晶屏和取景器指示

索引

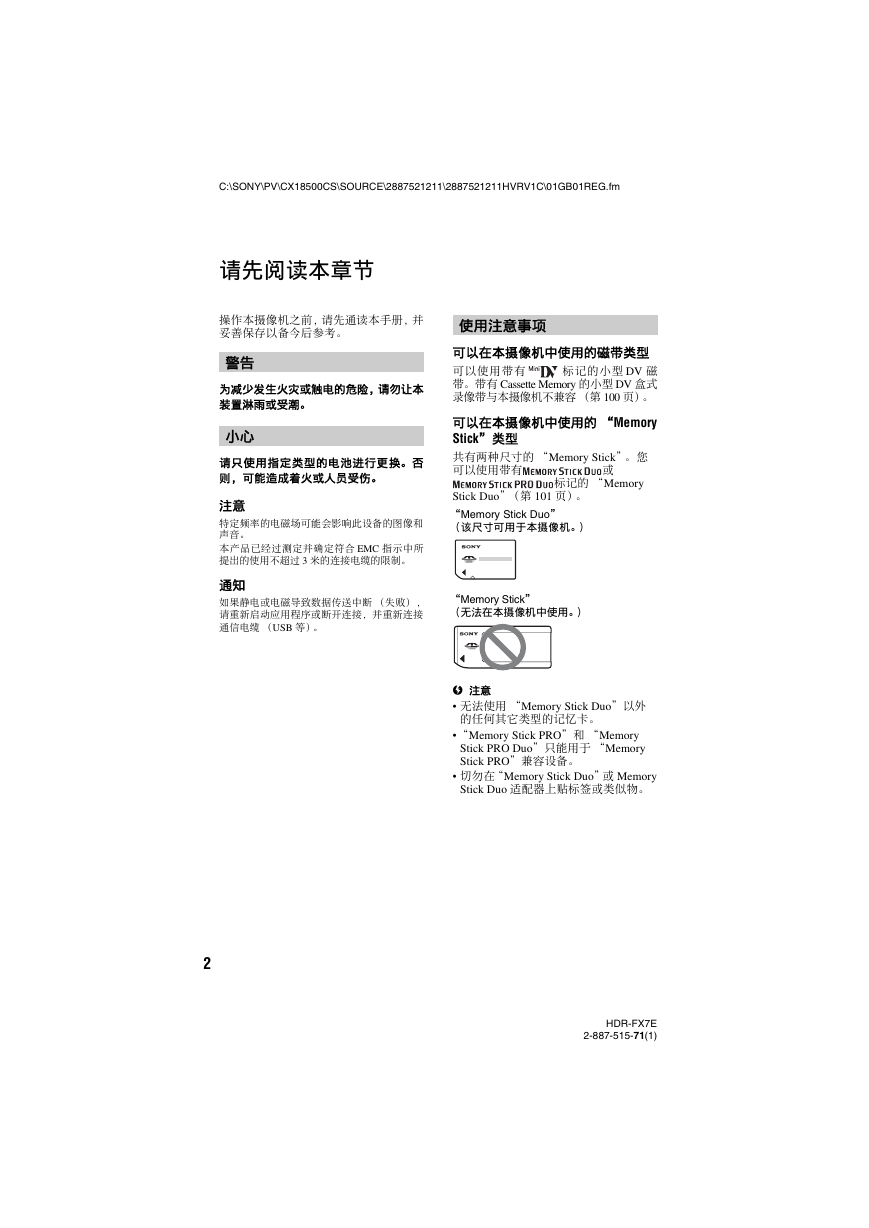

C:\SONY\PV\CX18500CS\SOURCE\2887521211\2887521211HVRV1C\01GB01REG.fm 请先阅读本章节操作本摄像机之前，请先通读本手册，并妥善保存以备今后参考。使用注意事项警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。小心请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。注意特定频率的电磁场可能会影响此设备的图像和声音。本产品已经过测定并确定符合 EMC 指示中所提出的使用不超过 3 米的连接电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB 等）。可以在本摄像机中使用的磁带类型可以使用带有标记的小型 DV 磁带。带有 Cassette Memory 的小型 DV 盒式录像带与本摄像机不兼容（第 100 页）。可以在本摄像机中使用的 “Memory Stick” 类型共有两种尺寸的 “Memory Stick”。您可以使用带有或标记的 “Memory Stick Duo”（第 101 页）。 “Memory Stick Duo” （该尺寸可用于本摄像机。） “Memory Stick” （无法在本摄像机中使用。） b 注意 • 无法使用 “Memory Stick Duo”以外的任何其它类型的记忆卡。 “Memory Stick PRO”和 “Memory Stick PRO Duo”只能用于 “Memory Stick PRO”兼容设备。切勿在“Memory Stick Duo”或 Memory Stick Duo 适配器上贴标签或类似物。 2 HDR-FX7E 2-887-515-71(1)

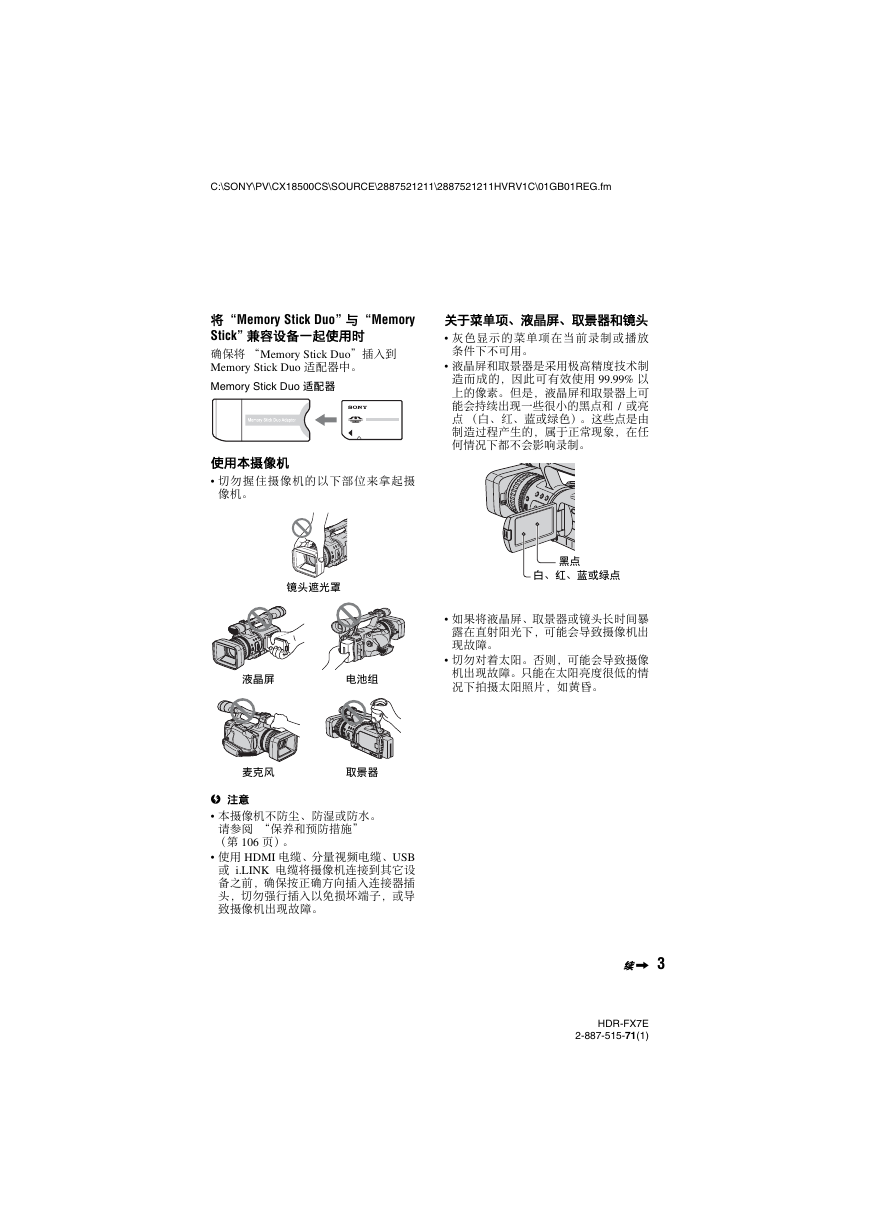

C:\SONY\PV\CX18500CS\SOURCE\2887521211\2887521211HVRV1C\01GB01REG.fm 将 “Memory Stick Duo” 与 “Memory Stick” 兼容设备一起使用时确保将 “Memory Stick Duo”插入到 Memory Stick Duo 适配器中。 Memory Stick Duo 适配器使用本摄像机切勿握住摄像机的以下部位来拿起摄像机。关于菜单项、液晶屏、取景器和镜头灰色显示的菜单项在当前录制或播放条件下不可用。液晶屏和取景器是采用极高精度技术制造而成的，因此可有效使用 99.99% 以上的像素。但是，液晶屏和取景器上可能会持续出现一些很小的黑点和 / 或亮点（白、红、蓝或绿色）。这些点是由制造过程产生的，属于正常现象，在任何情况下都不会影响录制。镜头遮光罩液晶屏电池组黑点白、红、蓝或绿点如果将液晶屏、取景器或镜头长时间暴露在直射阳光下，可能会导致摄像机出现故障。切勿对着太阳。否则，可能会导致摄像机出现故障。只能在太阳亮度很低的情况下拍摄太阳照片，如黄昏。麦克风取景器 b 注意本摄像机不防尘、防湿或防水。请参阅 “保养和预防措施” （第 106 页）。使用 HDMI 电缆、分量视频电缆、USB 或 i.LINK 电缆将摄像机连接到其它设备之前，确保按正确方向插入连接器插头，切勿强行插入以免损坏端子，或导致摄像机出现故障。续, 3 HDR-FX7E 2-887-515-71(1)

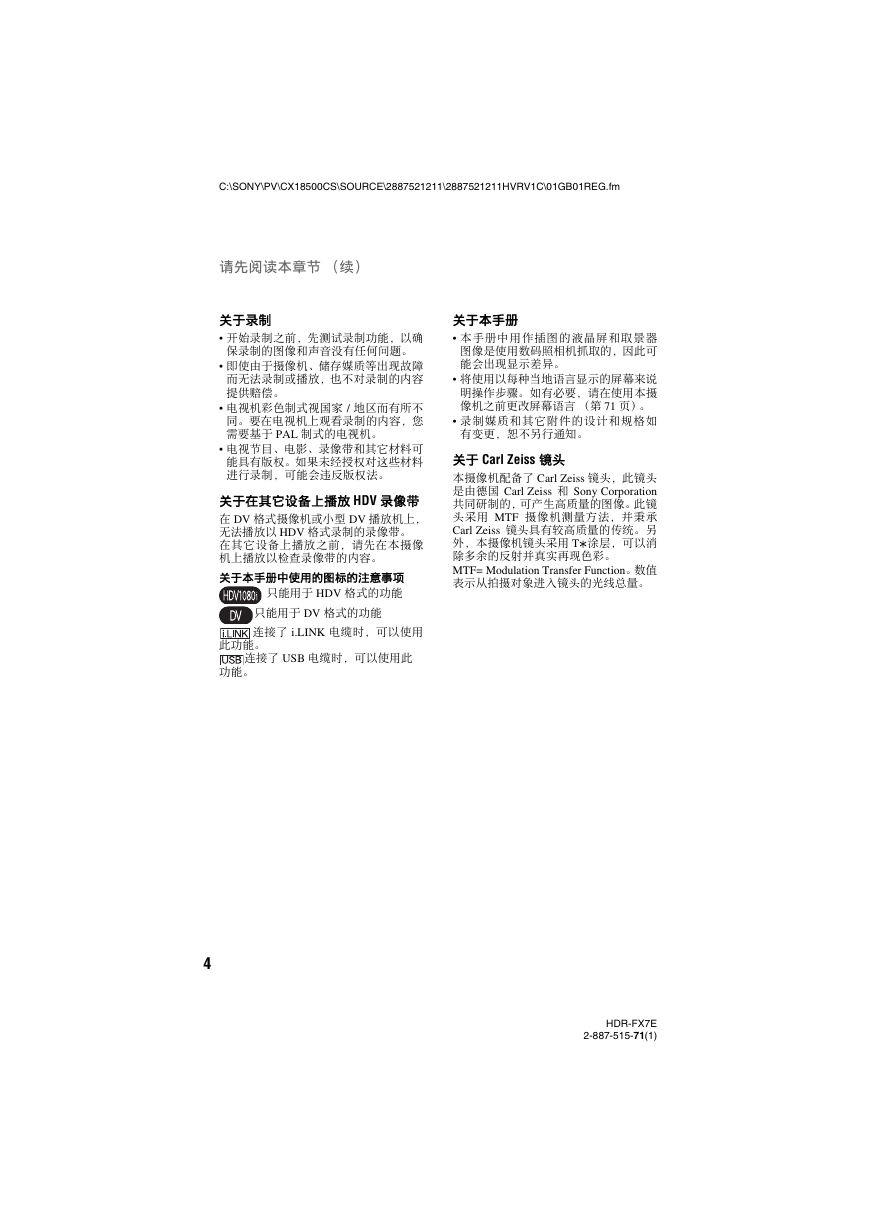

C:\SONY\PV\CX18500CS\SOURCE\2887521211\2887521211HVRV1C\01GB01REG.fm 请先阅读本章节（续）关于录制开始录制之前，先测试录制功能，以确保录制的图像和声音没有任何问题。即使由于摄像机、储存媒质等出现故障而无法录制或播放，也不对录制的内容提供赔偿。电视机彩色制式视国家 / 地区而有所不同。要在电视机上观看录制的内容，您需要基于 PAL 制式的电视机。电视节目、电影、录像带和其它材料可能具有版权。如果未经授权对这些材料进行录制，可能会违反版权法。关于在其它设备上播放 HDV 录像带在 DV 格式摄像机或小型 DV 播放机上，无法播放以 HDV 格式录制的录像带。在其它设备上播放之前，请先在本摄像机上播放以检查录像带的内容。关于本手册中使用的图标的注意事项只能用于 HDV 格式的功能只能用于 DV 格式的功能连接了 i.LINK 电缆时，可以使用此功能。连接了 USB 电缆时，可以使用此功能。关于本手册本手册中用作插图的液晶屏和取景器图像是使用数码照相机抓取的，因此可能会出现显示差异。将使用以每种当地语言显示的屏幕来说明操作步骤。如有必要，请在使用本摄像机之前更改屏幕语言（第 71 页）。录制媒质和其它附件的设计和规格如有变更，恕不另行通知。关于 Carl Zeiss 镜头本摄像机配备了 Carl Zeiss 镜头，此镜头是由德国 Carl Zeiss 和 Sony Corporation 共同研制的，可产生高质量的图像。此镜头采用 MTF 摄像机测量方法，并秉承 Carl Zeiss 镜头具有较高质量的传统。另外，本摄像机镜头采用 T 涂层，可以消除多余的反射并真实再现色彩。 MTF= Modulation Transfer Function。数值表示从拍摄对象进入镜头的光线总量。 4 HDR-FX7E 2-887-515-71(1)

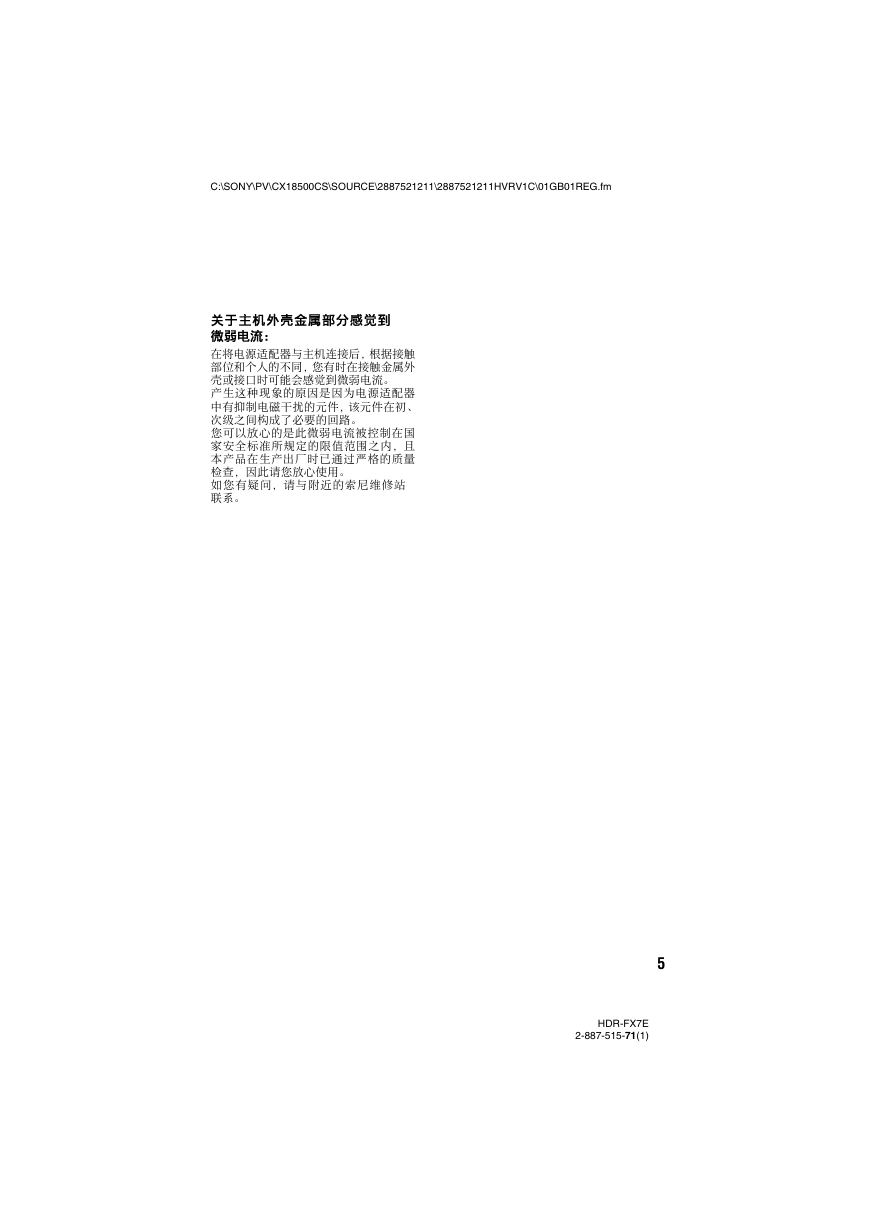

C:\SONY\PV\CX18500CS\SOURCE\2887521211\2887521211HVRV1C\01GB01REG.fm 关于主机外壳金属部分感觉到微弱电流：在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触金属外壳或接口时可能会感觉到微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放心的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出厂时已通过严格的质量检查，因此请您放心使用。如您有疑问，请与附近的索尼维修站联系。 5 HDR-FX7E 2-887-515-71(1)

C:\SONY\PV\CX18500CS\SOURCE\2887521211\2887521211HVRV1C\01GB00BOOKTOC.fm 目录请先阅读本章节 ........................................................................................ 2 使用高清晰质量摄像机欣赏图像体验全新的 HDV 格式！ ........................................................................... 9 本摄像机的功能 ...................................................................................... 10 使用方便的录制功能 ............................................................................... 11 观看以 HDV 格式录制的视频！ .............................................................. 12 入门指南步骤 1：检查提供的物品 ........................................................................ 13 步骤 2：安装镜头遮光罩 ........................................................................ 14 步骤 3：对电池组充电 ............................................................................ 15 步骤 4：打开电源并正确握住摄像机 ...................................................... 18 步骤 5：调节液晶屏和取景器 ................................................................. 19 步骤 6：设定日期和时间 ........................................................................ 21 步骤 7：插入录像带或 “Memory Stick Duo” ....................................... 23 录制 / 播放录制 ........................................................................................................ 25 播放 ........................................................................................................ 28 更改摄像机录制设定 ............................................................................... 30 调节变焦 .............................................................................................. 30 手动调节对焦 ....................................................................................... 31 调节 EXPOSURE/IRIS .......................................................................... 32 调节为自然色彩（白平衡）................................................................. 35 自定义图像质量（图像文档）.............................................................. 36 为 ASSIGN 按钮指定这些功能 ............................................................... 39 对远处对象进行对焦 (FOCUS INFINITY) ............................................. 40 录制索引信号 ....................................................................................... 41 查看最近录制的场景（摄像预览）....................................................... 41 搜索最近录制的内容的最后一个场景（终点搜索）............................. 41 使用镜头过渡 ....................................................................................... 42 更改 / 检查摄像机中的设定 ..................................................................... 44 更改屏幕 .............................................................................................. 44 显示摄像机中的设定 (STATUS CHECK) .............................................. 44 检查电池剩余电量 (BATTERY INFO) ................................................... 45 6 HDR-FX7 2-887-515-71(1)

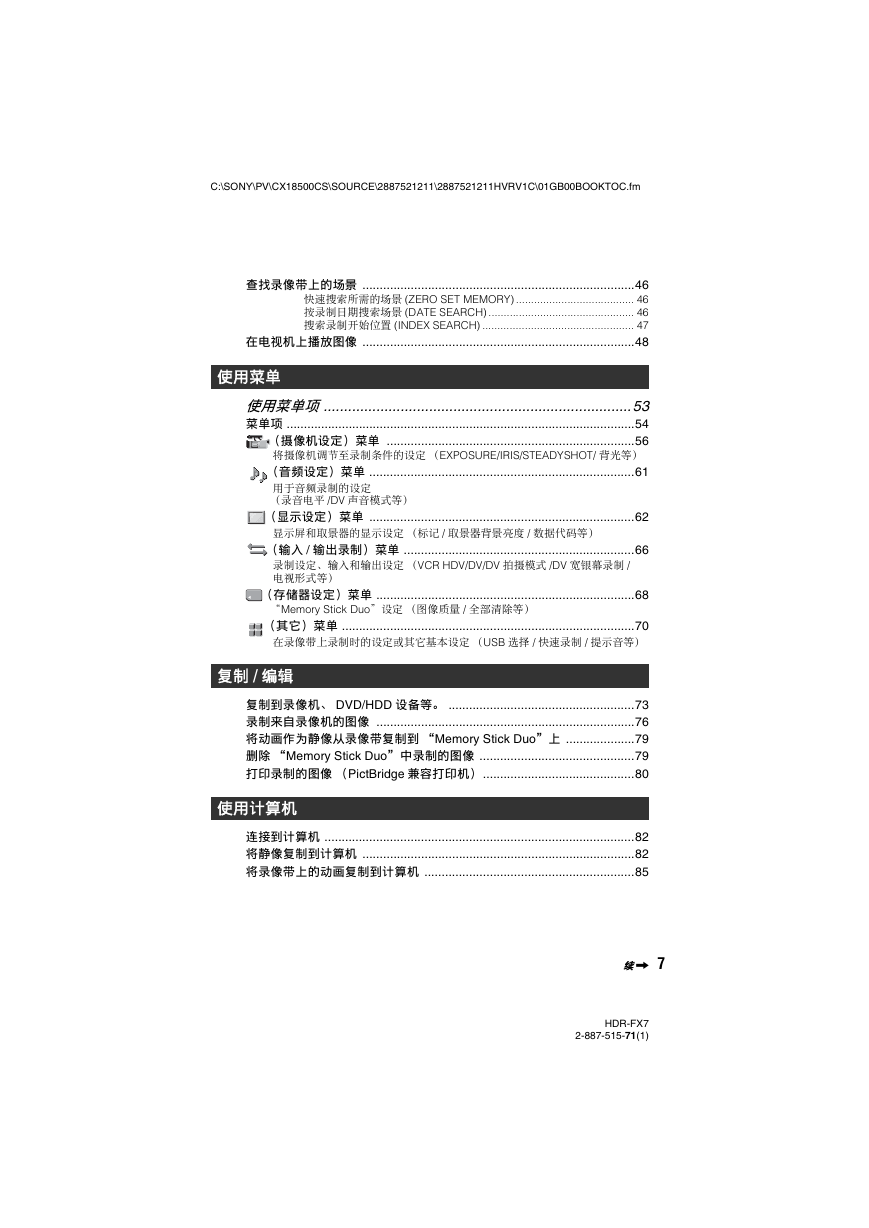

C:\SONY\PV\CX18500CS\SOURCE\2887521211\2887521211HVRV1C\01GB00BOOKTOC.fm 查找录像带上的场景 ...............................................................................46 快速搜索所需的场景 (ZERO SET MEMORY) ....................................... 46 按录制日期搜索场景 (DATE SEARCH) ................................................ 46 搜索录制开始位置 (INDEX SEARCH) .................................................. 47 在电视机上播放图像 ...............................................................................48 使用菜单使用菜单项 ............................................................................53 菜单项 .....................................................................................................54 （摄像机设定）菜单 ........................................................................56 将摄像机调节至录制条件的设定（EXPOSURE/IRIS/STEADYSHOT/ 背光等）（音频设定）菜单 .............................................................................61 用于音频录制的设定（录音电平 /DV 声音模式等）（显示设定）菜单 .............................................................................62 显示屏和取景器的显示设定（标记 / 取景器背景亮度 / 数据代码等）（输入 / 输出录制）菜单 ...................................................................66 录制设定、输入和输出设定（VCR HDV/DV/DV 拍摄模式 /DV 宽银幕录制 / 电视形式等）（存储器设定）菜单 ...........................................................................68 “Memory Stick Duo”设定（图像质量 / 全部清除等）（其它）菜单 .....................................................................................70 在录像带上录制时的设定或其它基本设定（USB 选择 / 快速录制 / 提示音等）复制 / 编辑复制到录像机、 DVD/HDD 设备等。 ......................................................73 录制来自录像机的图像 ...........................................................................76 将动画作为静像从录像带复制到 “Memory Stick Duo”上 ....................79 删除 “Memory Stick Duo” 中录制的图像 .............................................79 打印录制的图像（PictBridge 兼容打印机） ............................................80 使用计算机连接到计算机 ..........................................................................................82 将静像复制到计算机 ...............................................................................82 将录像带上的动画复制到计算机 .............................................................85 续, 7 HDR-FX7 2-887-515-71(1)

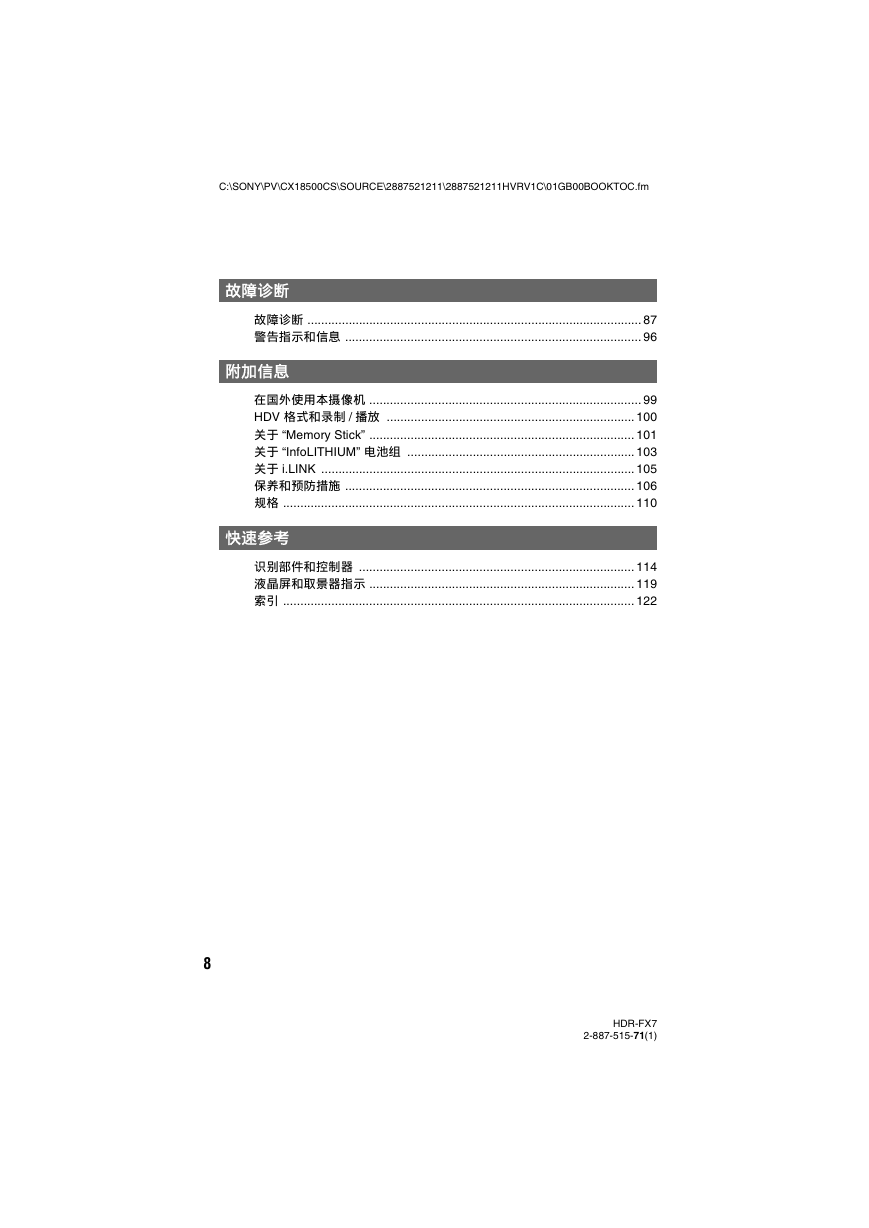

C:\SONY\PV\CX18500CS\SOURCE\2887521211\2887521211HVRV1C\01GB00BOOKTOC.fm 故障诊断故障诊断 ................................................................................................. 87 警告指示和信息 ...................................................................................... 96 附加信息在国外使用本摄像机 ............................................................................... 99 HDV 格式和录制 / 播放 ........................................................................ 100 关于 “Memory Stick” ............................................................................. 101 关于 “InfoLITHIUM” 电池组 .................................................................. 103 关于 i.LINK ........................................................................................... 105 保养和预防措施 .................................................................................... 106 规格 ...................................................................................................... 110 快速参考识别部件和控制器 ................................................................................ 114 液晶屏和取景器指示 ............................................................................. 119 索引 ...................................................................................................... 122 8 HDR-FX7 2-887-515-71(1)
