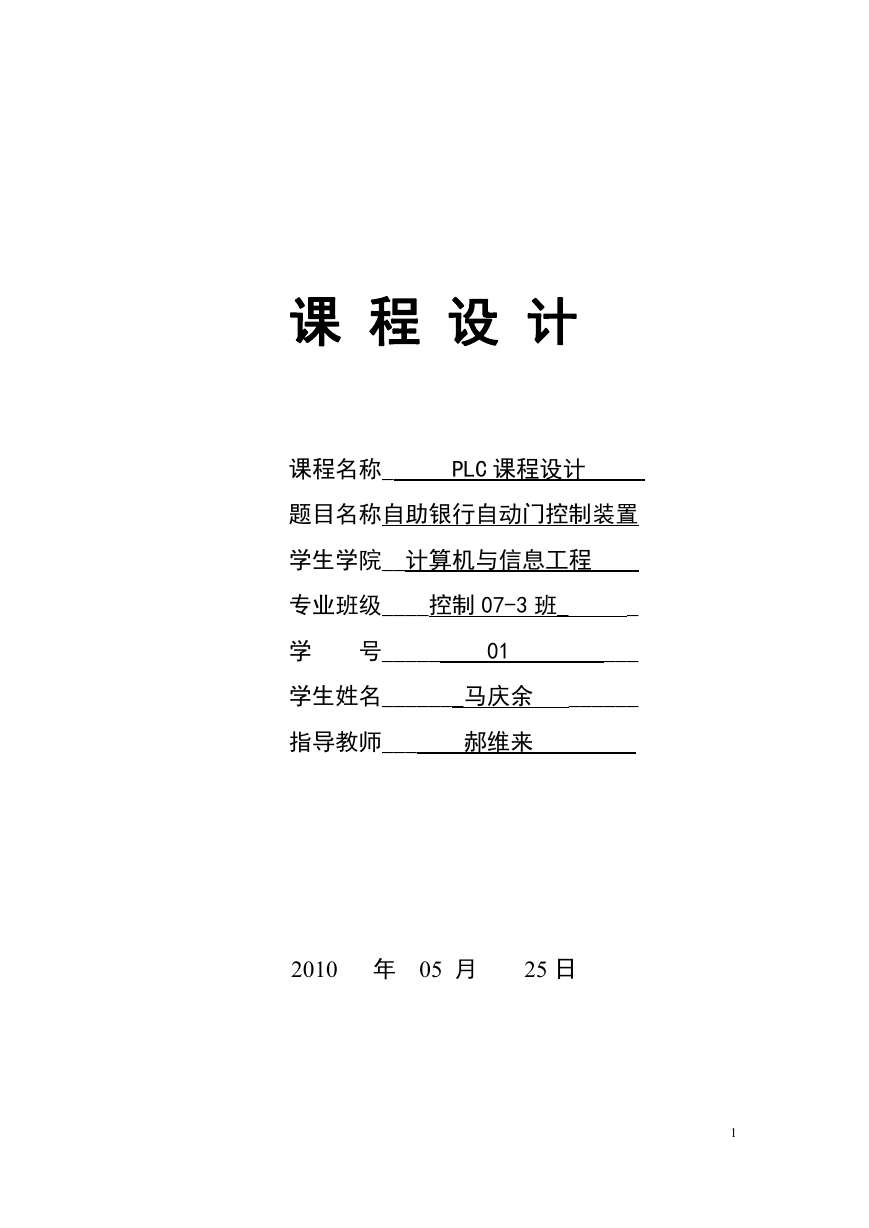

课 程 设 计 课程名称__ PLC 课程设计 题目名称自助银行自动门控制装置 学生学院__计算机与信息工程 __ 专业班级____控制 07-3 班_ 学 号______ 01 _ ___ 学生姓名_______马庆余 ______ 指导教师___ 郝维来 __ 2010 年 05 月 25 日 1

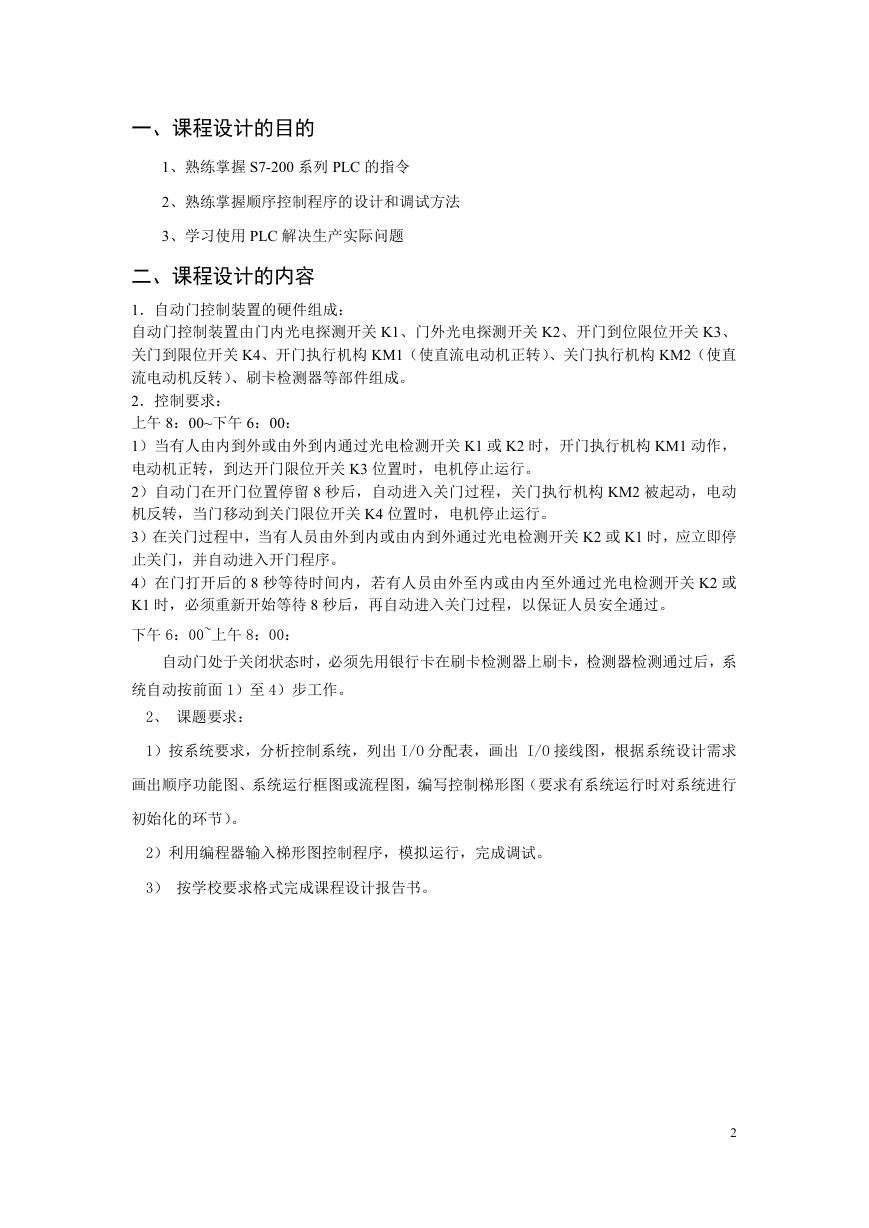

一、课程设计的目的 1、熟练掌握 S7-200 系列 PLC 的指令 2、熟练掌握顺序控制程序的设计和调试方法 3、学习使用 PLC 解决生产实际问题 二、课程设计的内容 1.自动门控制装置的硬件组成: 自动门控制装置由门内光电探测开关 K1、门外光电探测开关 K2、开门到位限位开关 K3、 关门到限位开关 K4、开门执行机构 KM1(使直流电动机正转)、关门执行机构 KM2(使直 流电动机反转)、刷卡检测器等部件组成。 2.控制要求: 上午 8:00~下午 6:00: 1)当有人由内到外或由外到内通过光电检测开关 K1 或 K2 时,开门执行机构 KM1 动作, 电动机正转,到达开门限位开关 K3 位置时,电机停止运行。 2)自动门在开门位置停留 8 秒后,自动进入关门过程,关门执行机构 KM2 被起动,电动 机反转,当门移动到关门限位开关 K4 位置时,电机停止运行。 3)在关门过程中,当有人员由外到内或由内到外通过光电检测开关 K2 或 K1 时,应立即停 止关门,并自动进入开门程序。 4)在门打开后的 8 秒等待时间内,若有人员由外至内或由内至外通过光电检测开关 K2 或 K1 时,必须重新开始等待 8 秒后,再自动进入关门过程,以保证人员安全通过。 下午 6:00~上午 8:00: 自动门处于关闭状态时,必须先用银行卡在刷卡检测器上刷卡,检测器检测通过后,系 统自动按前面 1)至 4)步工作。 2、 课题要求: 1)按系统要求,分析控制系统,列出 I/O 分配表,画出 I/O 接线图,根据系统设计需求 画出顺序功能图、系统运行框图或流程图,编写控制梯形图(要求有系统运行时对系统进行 初始化的环节)。 2)利用编程器输入梯形图控制程序,模拟运行,完成调试。 3) 按学校要求格式完成课程设计报告书。 2

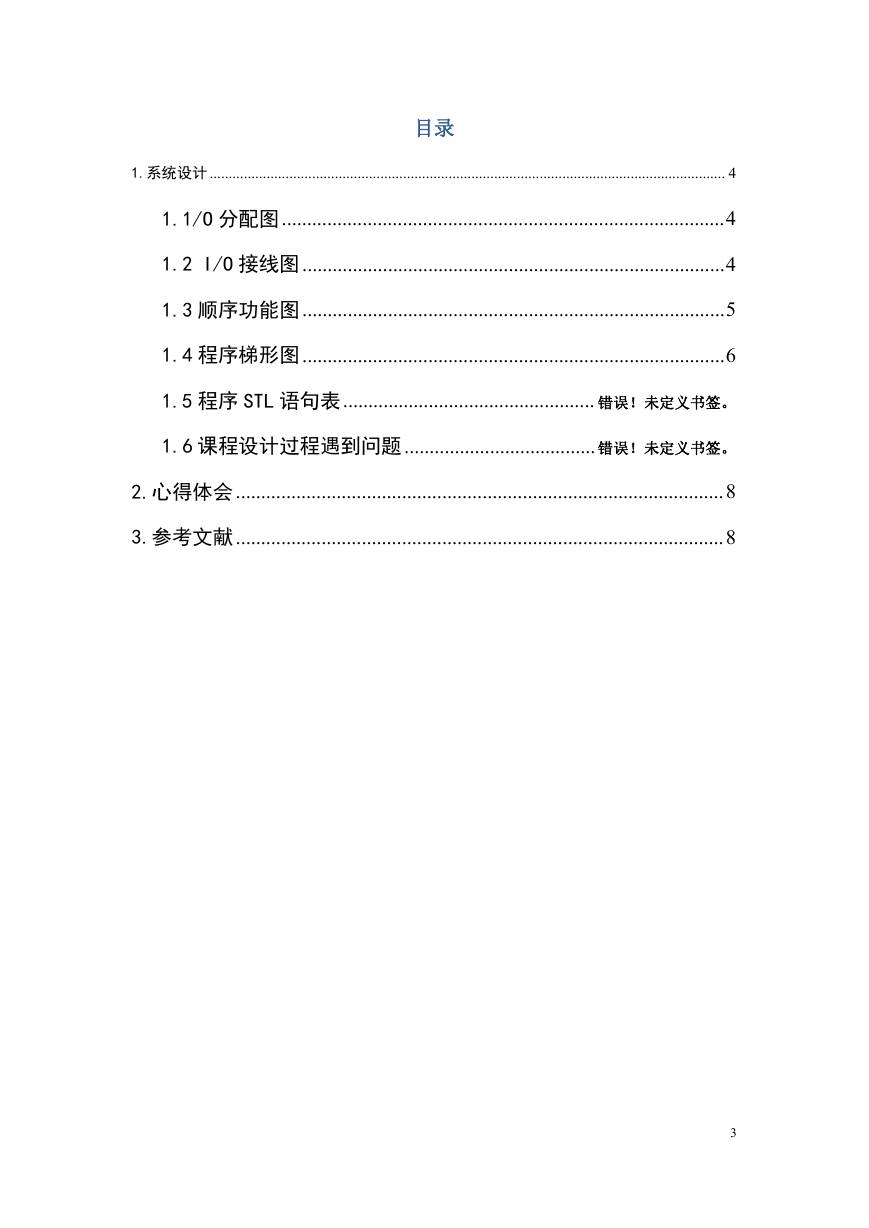

目录 1.系统设计 ........................................................................................................................................ 4 1.1/O 分配图........................................................................................4 1.2 I/O 接线图....................................................................................4 1.3 顺序功能图....................................................................................5 1.4 程序梯形图....................................................................................6 1.5 程序 STL 语句表.................................................. 错误!未定义书签。 1.6 课程设计过程遇到问题...................................... 错误!未定义书签。 2.心得体会.................................................................................................8 3.参考文献.................................................................................................8 3

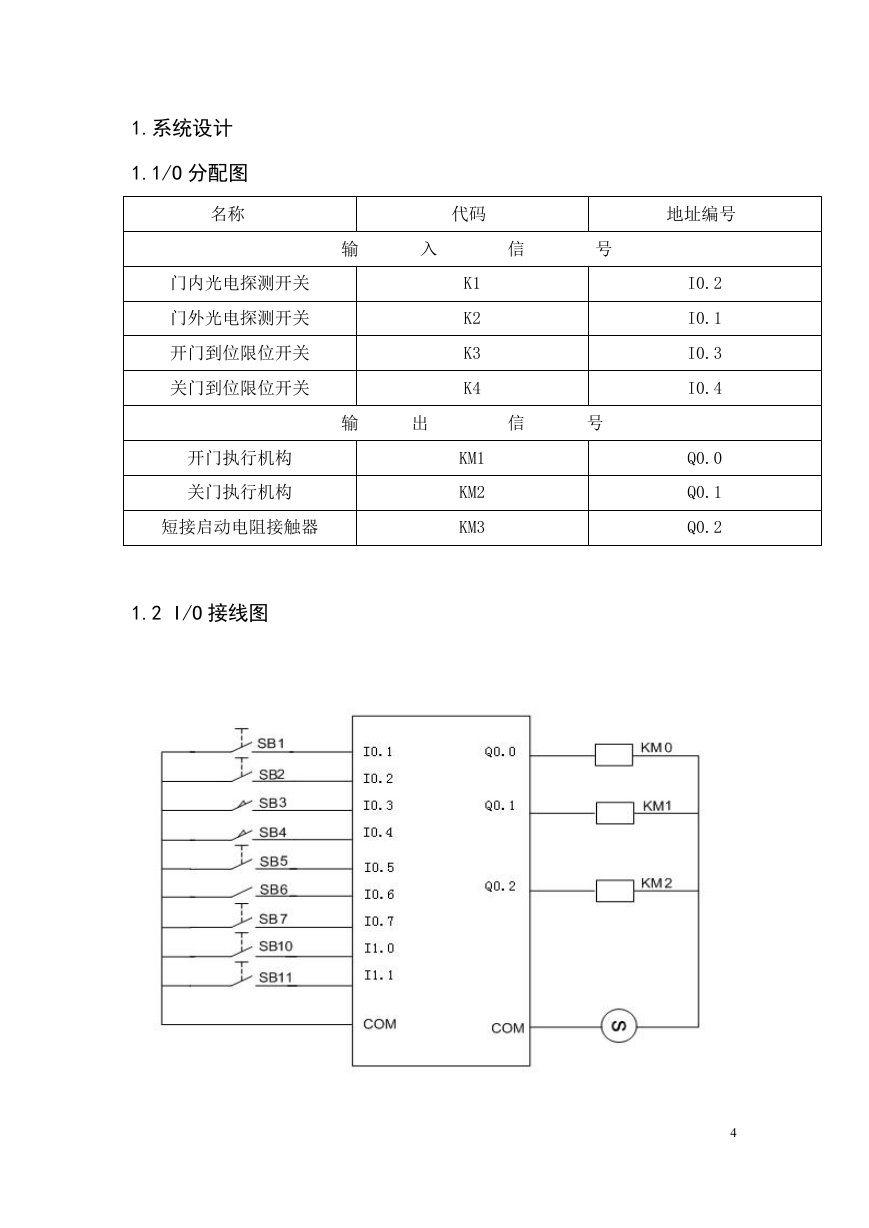

1.系统设计 1.1/O 分配图 名称 代码 地址编号 输 入 信 号 K1 K2 K3 K4 输 出 信 号 KM1 KM2 KM3 门内光电探测开关 门外光电探测开关 开门到位限位开关 关门到位限位开关 开门执行机构 关门执行机构 短接启动电阻接触器 1.2 I/O 接线图 I0.2 I0.1 I0.3 I0.4 Q0.0 Q0.1 Q0.2 4

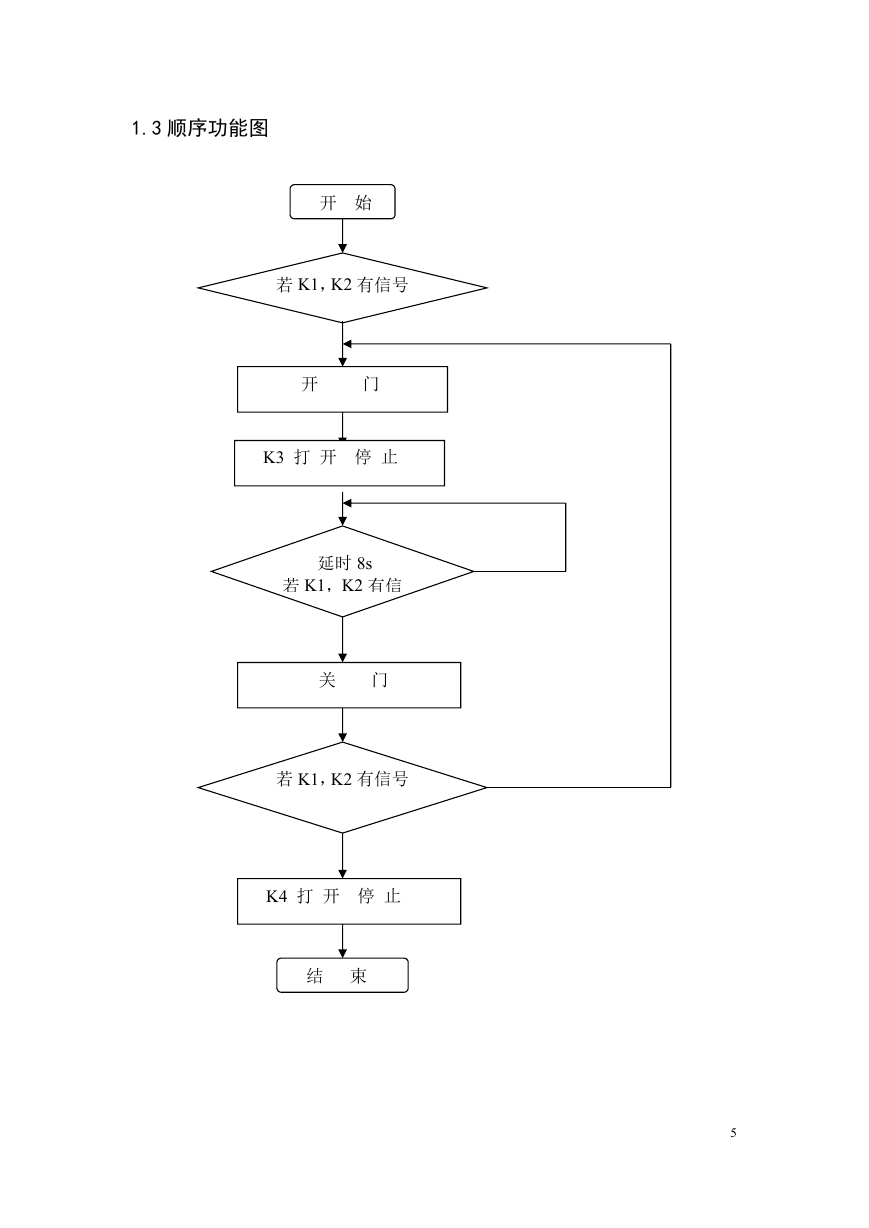

1.3 顺序功能图 开 始 若 K1,K2 有信号 开 门 K3 打 开 停 止 延时 8s 若 K1,K2 有信 关 门 若 K1,K2 有信号 K4 打 开 停 止 结 束 5

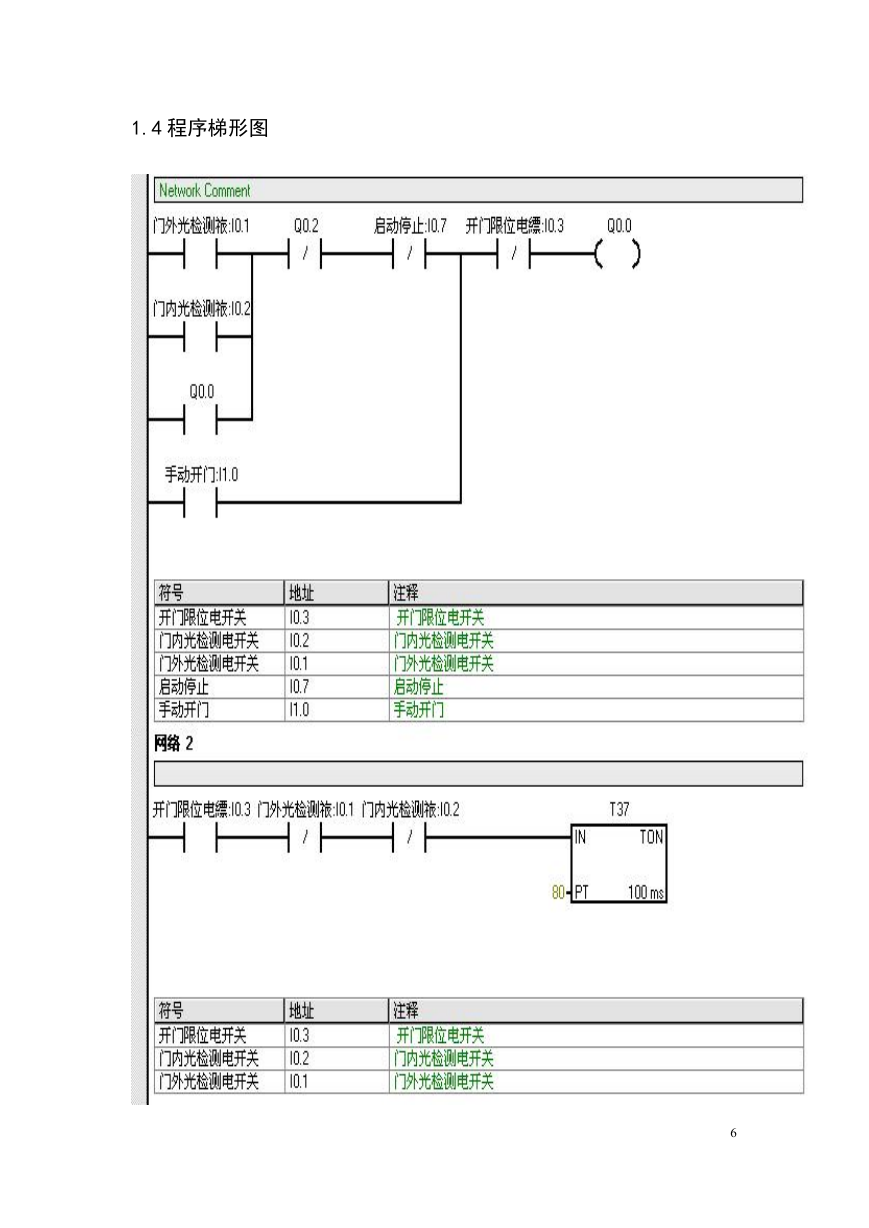

1.4 程序梯形图 6

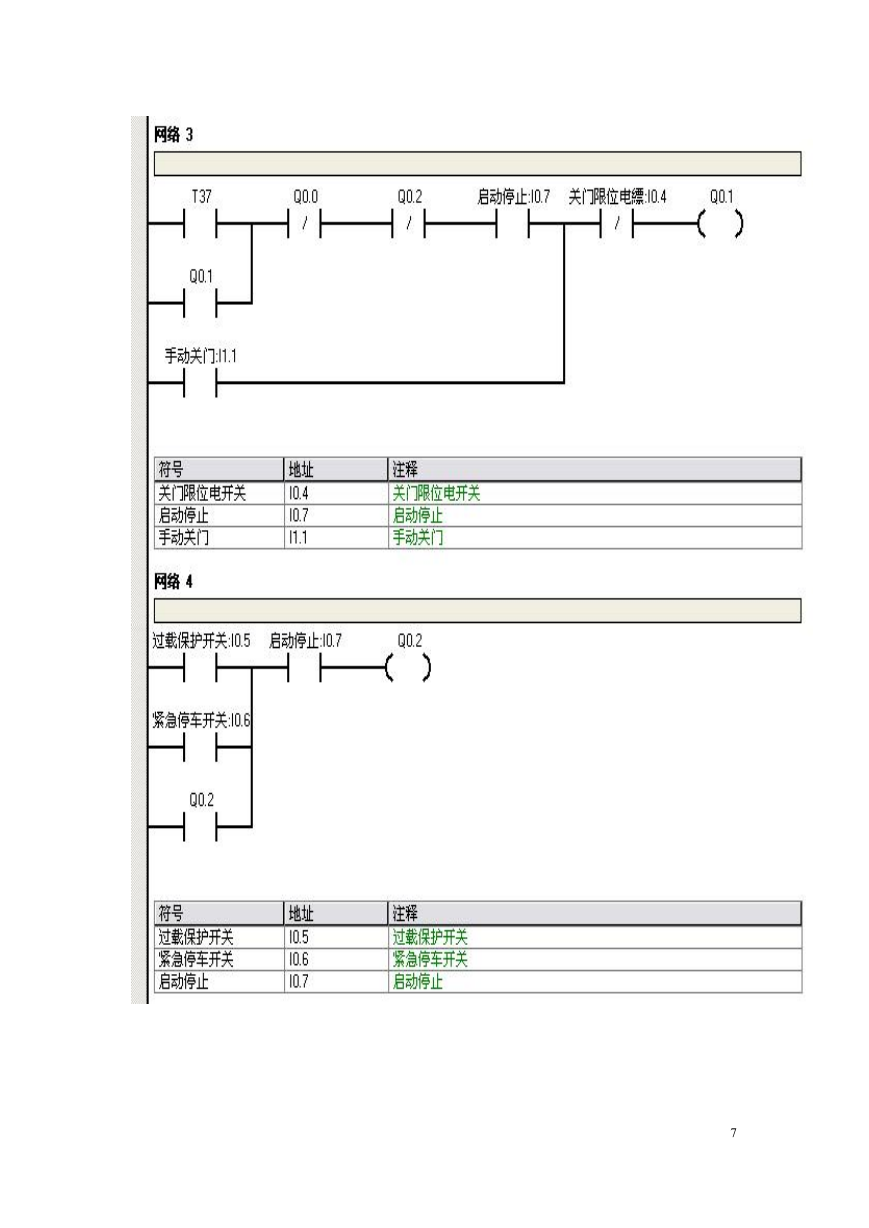

7

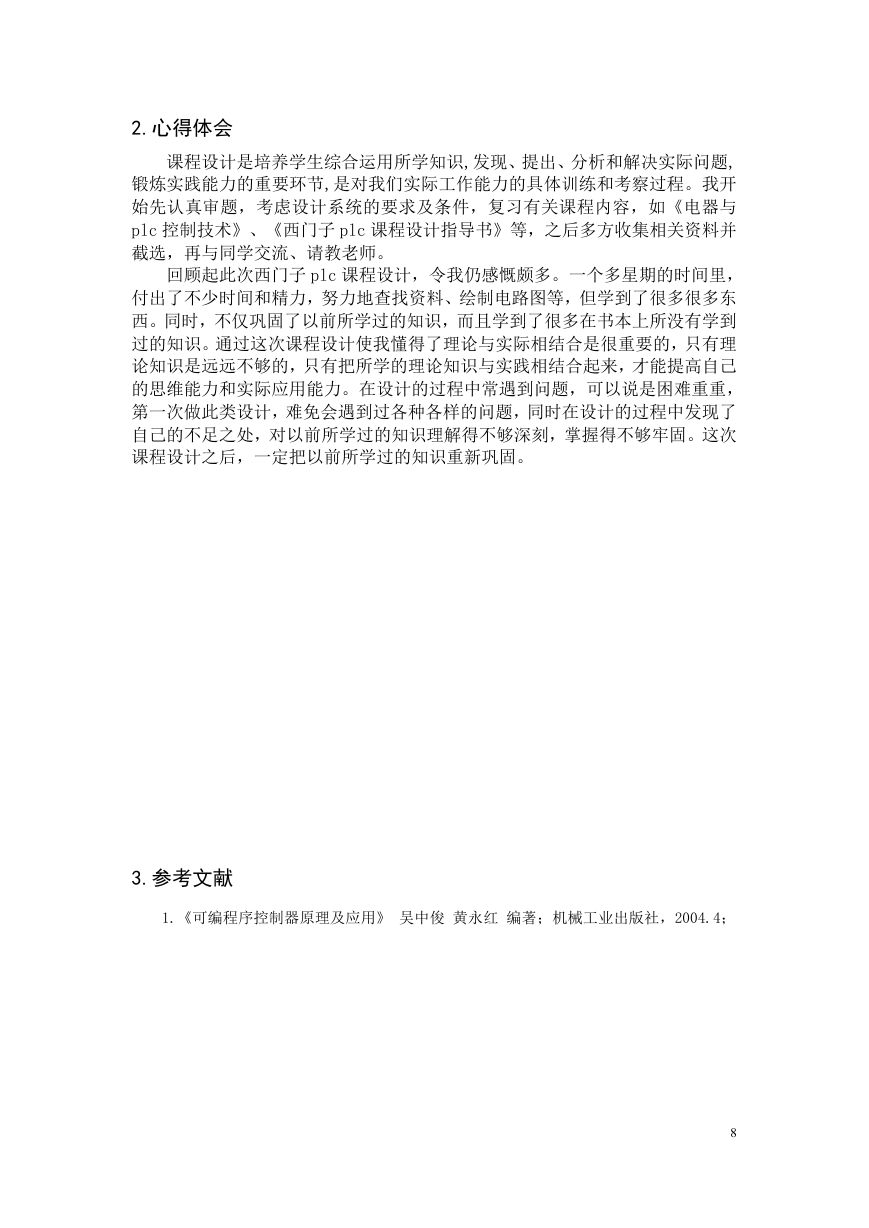

2.心得体会 课程设计是培养学生综合运用所学知识,发现、提出、分析和解决实际问题, 锻炼实践能力的重要环节,是对我们实际工作能力的具体训练和考察过程。我开 始先认真审题,考虑设计系统的要求及条件,复习有关课程内容,如《电器与 plc 控制技术》、《西门子 plc 课程设计指导书》等,之后多方收集相关资料并 截选,再与同学交流、请教老师。 回顾起此次西门子 plc 课程设计,令我仍感慨颇多。一个多星期的时间里, 付出了不少时间和精力,努力地查找资料、绘制电路图等,但学到了很多很多东 西。同时,不仅巩固了以前所学过的知识,而且学到了很多在书本上所没有学到 过的知识。通过这次课程设计使我懂得了理论与实际相结合是很重要的,只有理 论知识是远远不够的,只有把所学的理论知识与实践相结合起来,才能提高自己 的思维能力和实际应用能力。在设计的过程中常遇到问题,可以说是困难重重, 第一次做此类设计,难免会遇到过各种各样的问题,同时在设计的过程中发现了 自己的不足之处,对以前所学过的知识理解得不够深刻,掌握得不够牢固。这次 课程设计之后,一定把以前所学过的知识重新巩固。 3.参考文献 1.《可编程序控制器原理及应用》 吴中俊 黄永红 编著;机械工业出版社,2004.4; 8
