    详解AXI4、AXI4-Lite、AXI4-Stream 接口协议 主讲人：尤恺元 邮箱:v3eduyky@126.com 1

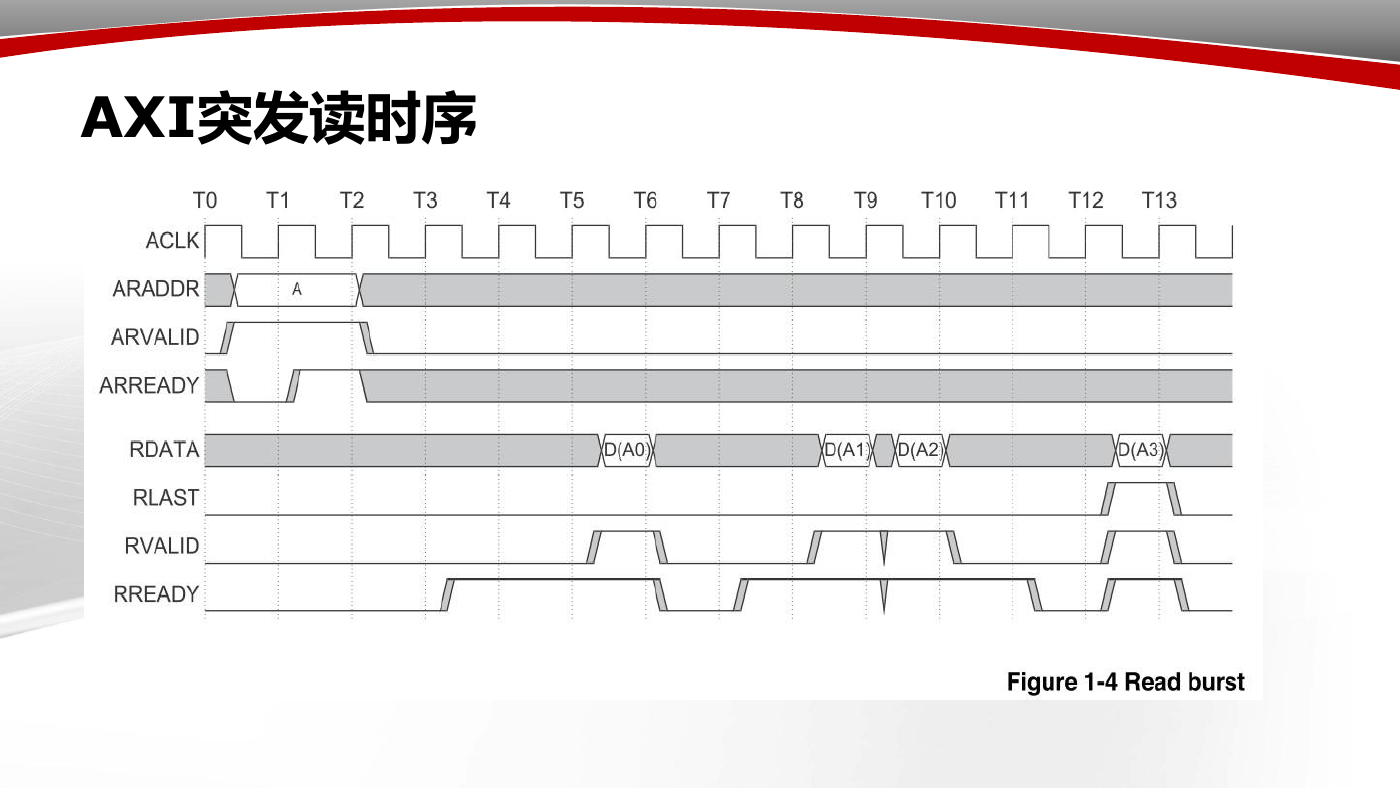

    AXI突发读时序 2

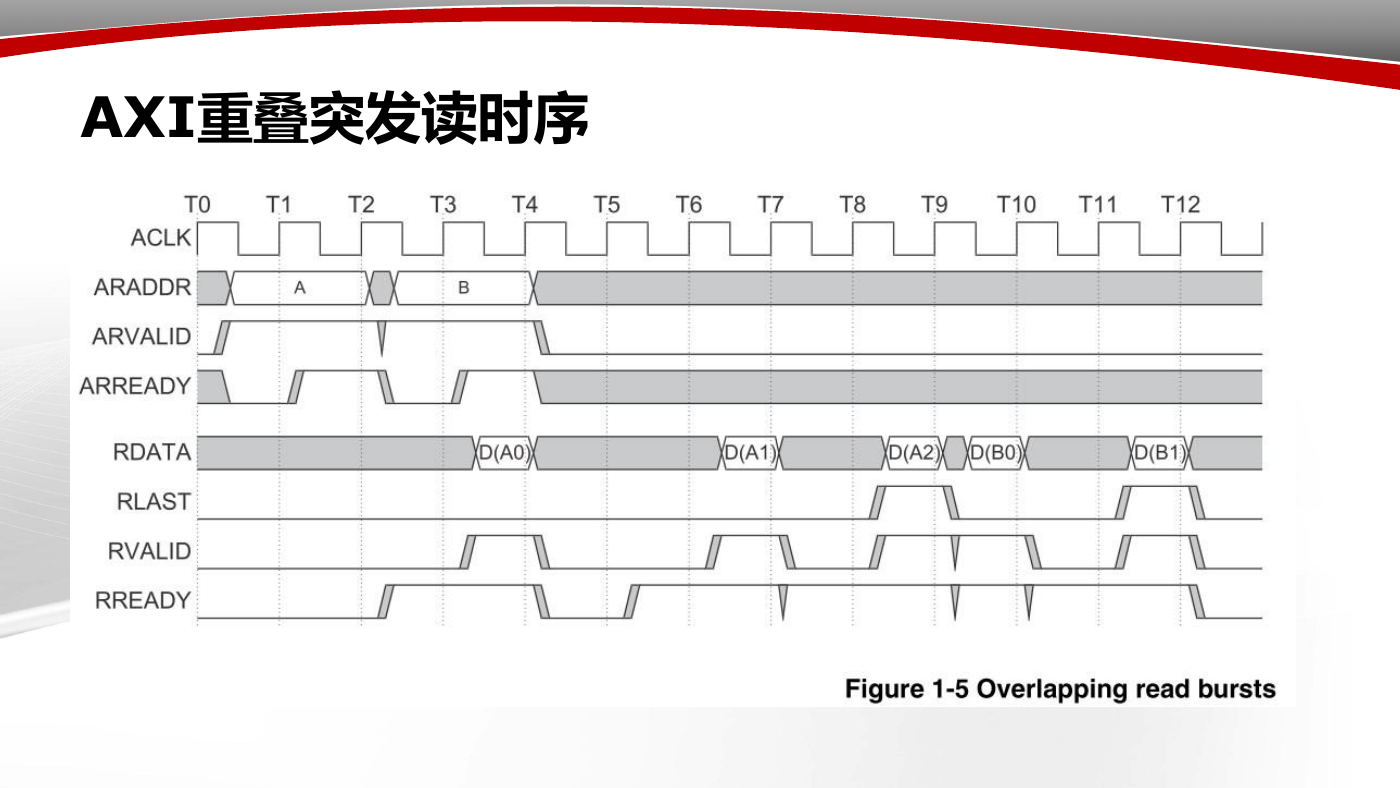

    AXI重叠突发读时序 3
    AXI突发写时序 4

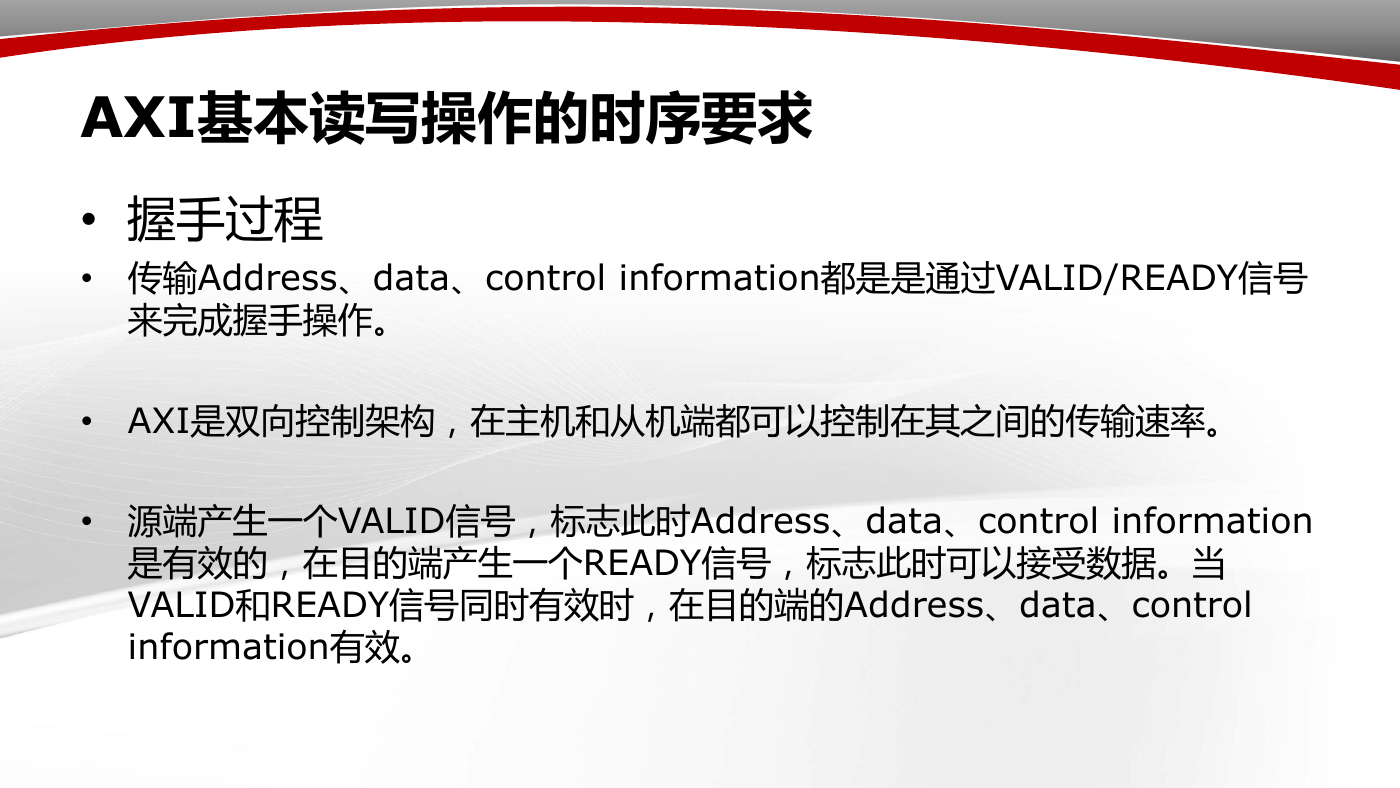

    AXI基本读写操作的时序要求 • 握手过程 • 传输Address、data、control information都是是通过VALID/READY信号 来完成握手操作。 • AXI是双向控制架构，在主机和从机端都可以控制在其之间的传输速率。 • 源端产生一个VALID信号，标志此时Address、data、control information 是有效的，在目的端产生一个READY信号，标志此时可以接受数据。当 VALID和READY信号同时有效时，在目的端的Address、data、control information有效。 5

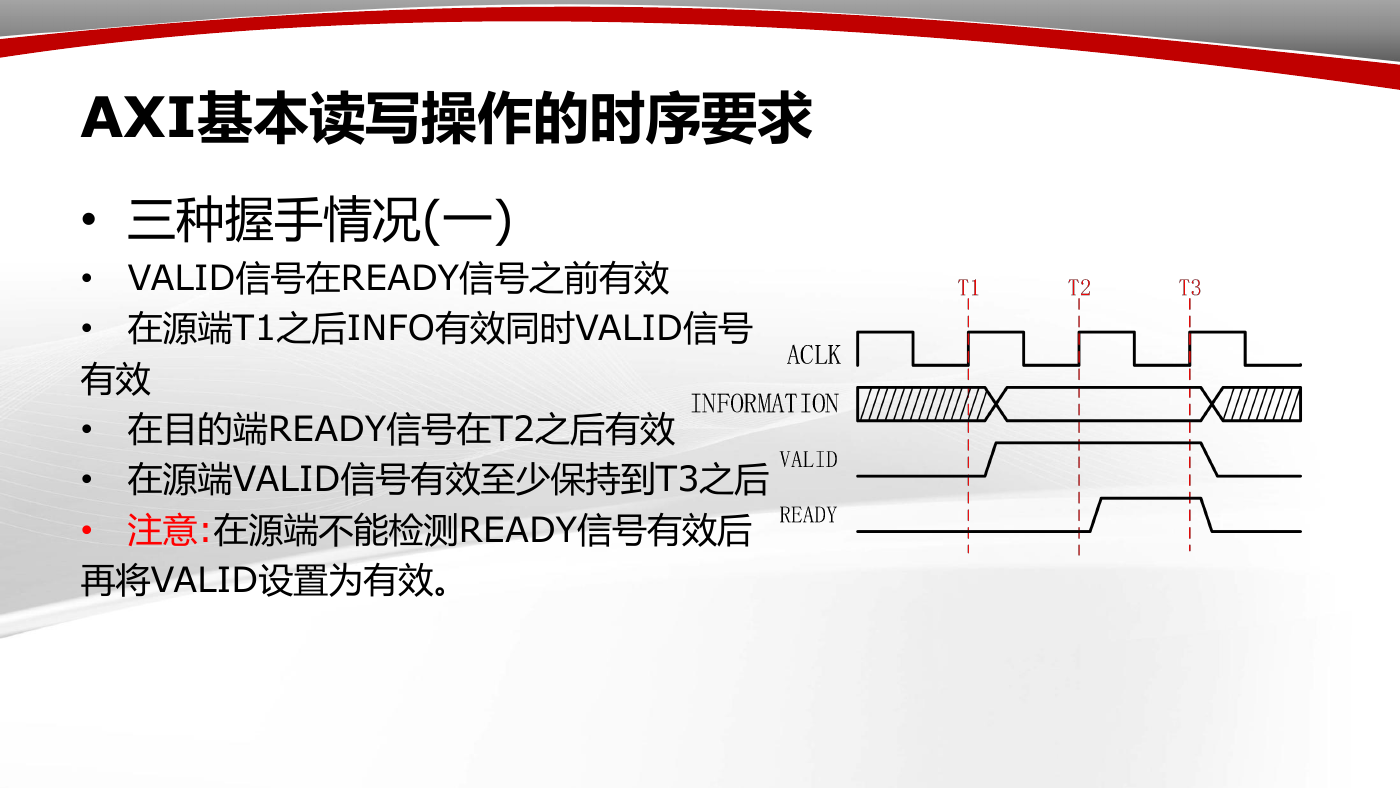

    AXI基本读写操作的时序要求 • 三种握手情况(一) • VALID信号在READY信号之前有效 • 在源端T1之后INFO有效同时VALID信号 有效 • 在目的端READY信号在T2之后有效 • 在源端VALID信号有效至少保持到T3之后 • 注意:在源端不能检测READY信号有效后 再将VALID设置为有效。 6

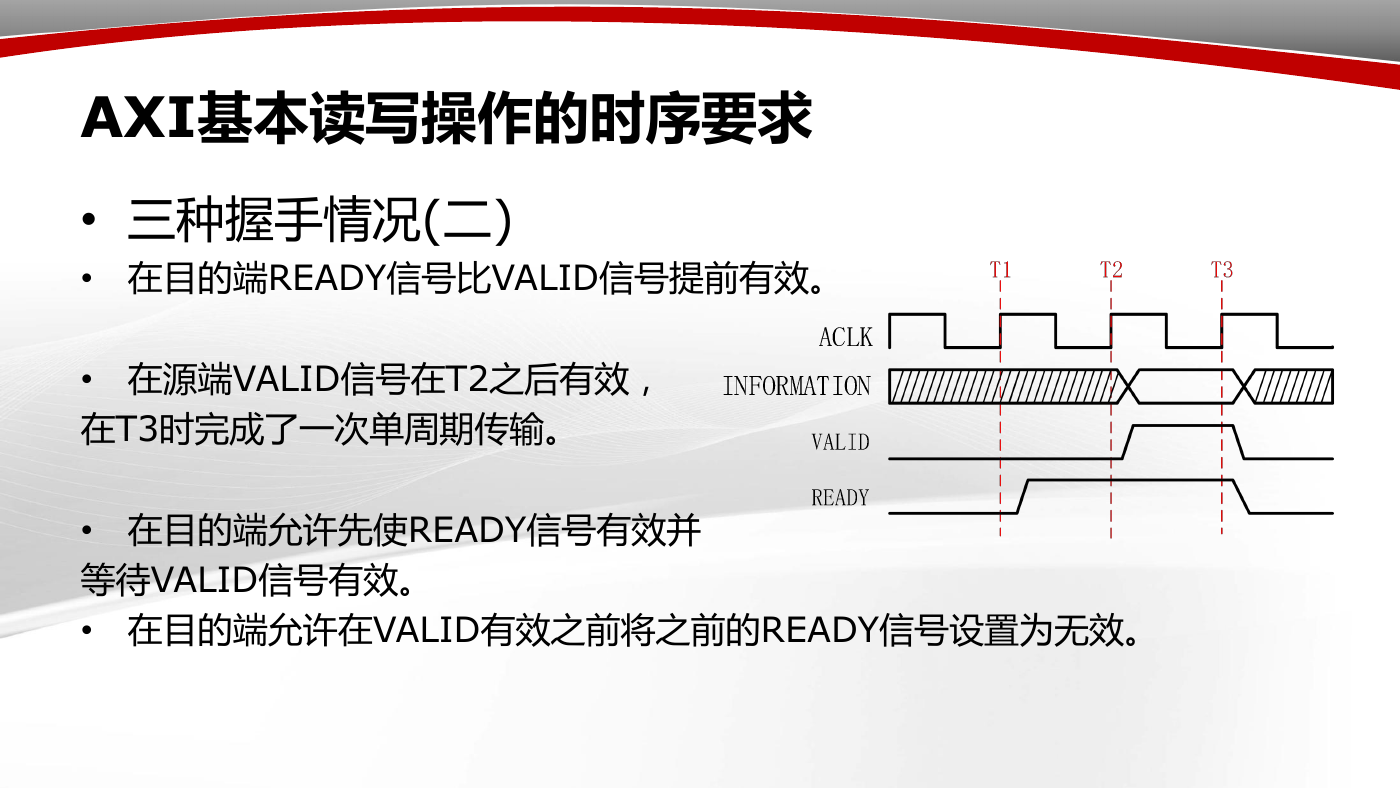

    AXI基本读写操作的时序要求 • 三种握手情况(二) • 在目的端READY信号比VALID信号提前有效。 • 在源端VALID信号在T2之后有效， 在T3时完成了一次单周期传输。 • 在目的端允许先使READY信号有效并 等待VALID信号有效。 • 在目的端允许在VALID有效之前将之前的READY信号设置为无效。 7

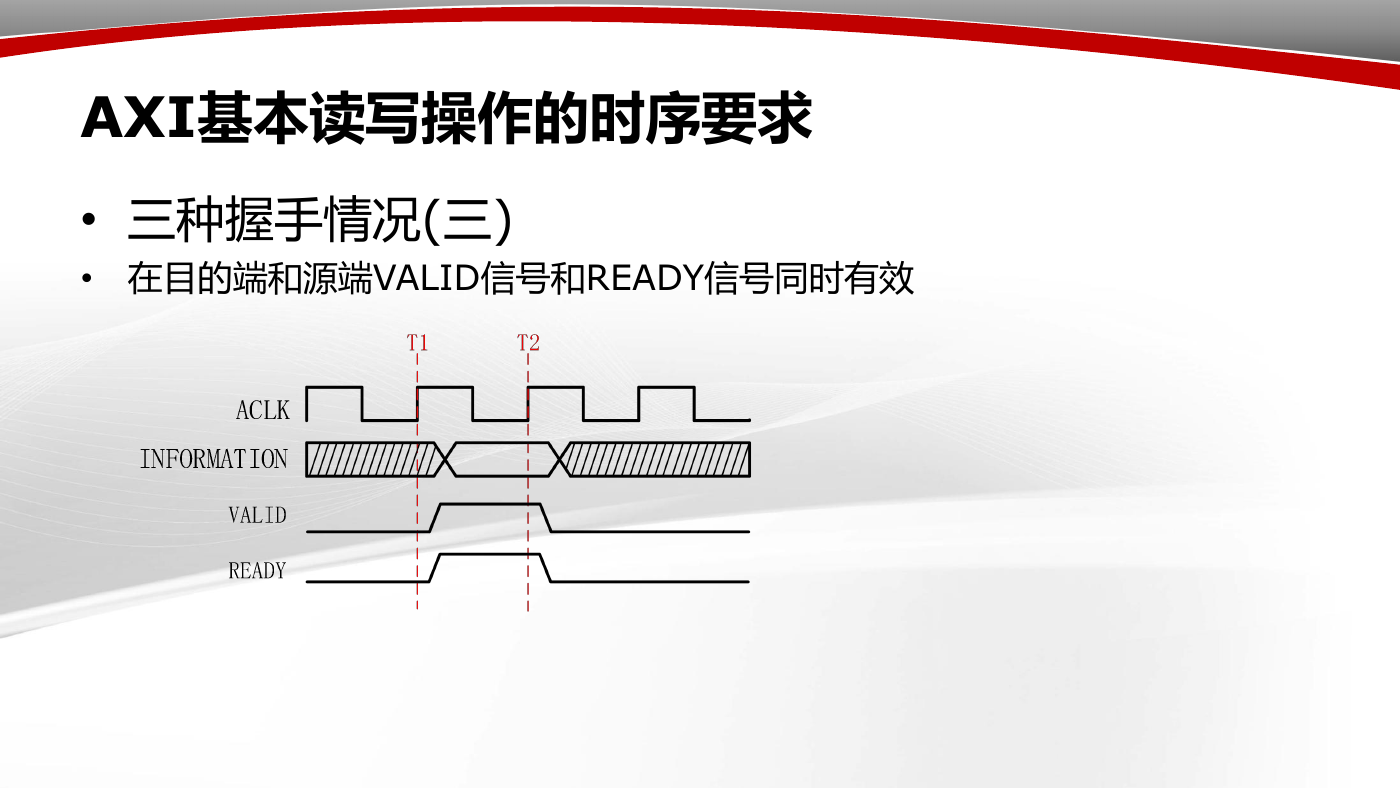

    AXI基本读写操作的时序要求 • 三种握手情况(三) • 在目的端和源端VALID信号和READY信号同时有效 8
