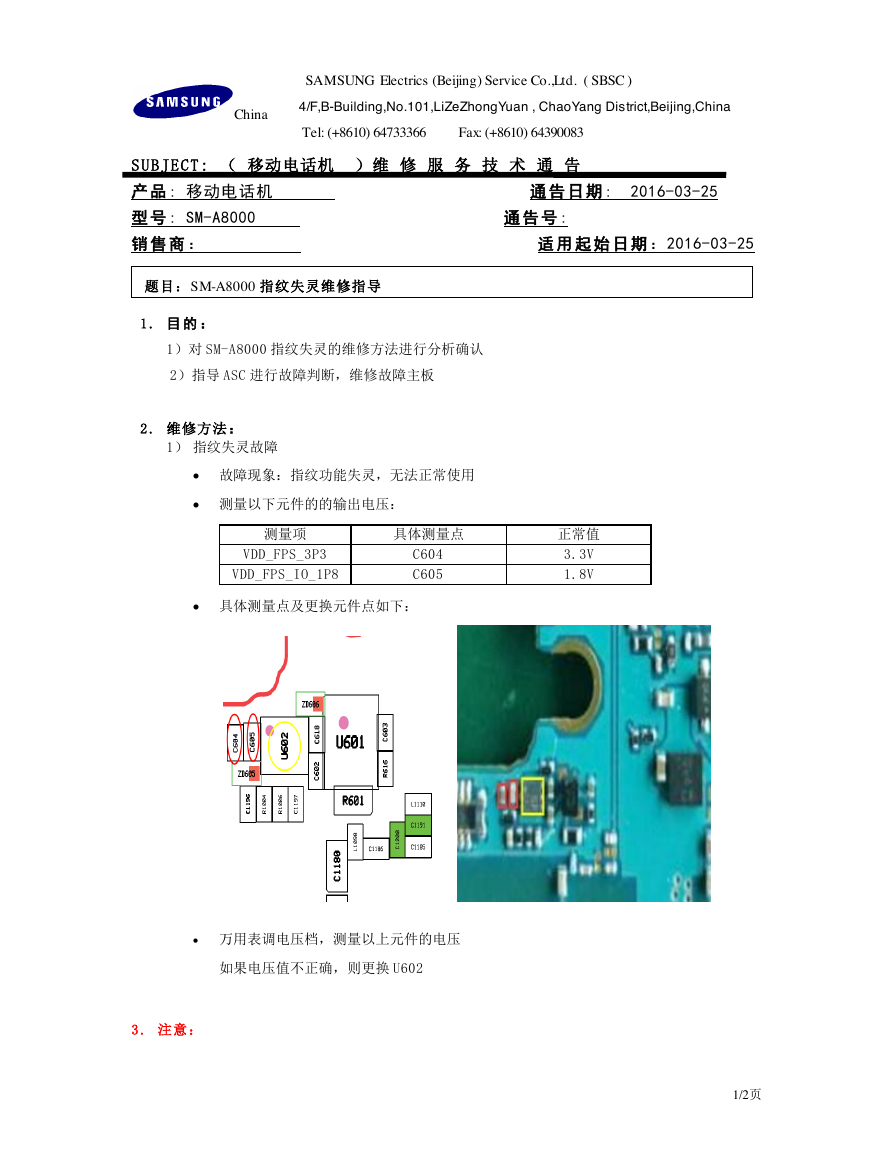

SAMSUNG Electrics (Beijing) Service Co.,Ltd. ( SBSC ) China 4/F,B-Building,No.101,LiZeZhongYuan , ChaoYang District,Beijing,China SUBJECT: （ 移动电话机 ）维 修 服 务 技 术 通 告 Tel: (+8610) 64733366 Fax: (+8610) 64390083 产 品 : 移动电话机 通 告 日 期 : 2016-03-25 型 号 : SM-A8000 销 售 商 ： 适 用 起 始 日 期 ：2016-03-25 通 告 号 : 题目：SM-A8000 指纹失灵维修指导 1 . 目 的 ： 1）对 SM-A8000 指纹失灵的维修方法进行分析确认 2）指导 ASC 进行故障判断，维修故障主板 2 . 维修方法： 1） 指纹失灵故障  故障现象：指纹功能失灵，无法正常使用  测量以下元件的的输出电压： 测量项 具体测量点 VDD_FPS_3P3 VDD_FPS_IO_1P8 C604 C605 正常值 3.3V 1.8V  具体测量点及更换元件点如下：  万用表调电压档，测量以上元件的电压 如果电压值不正确，则更换 U602 3 . 注意： 1/2页 

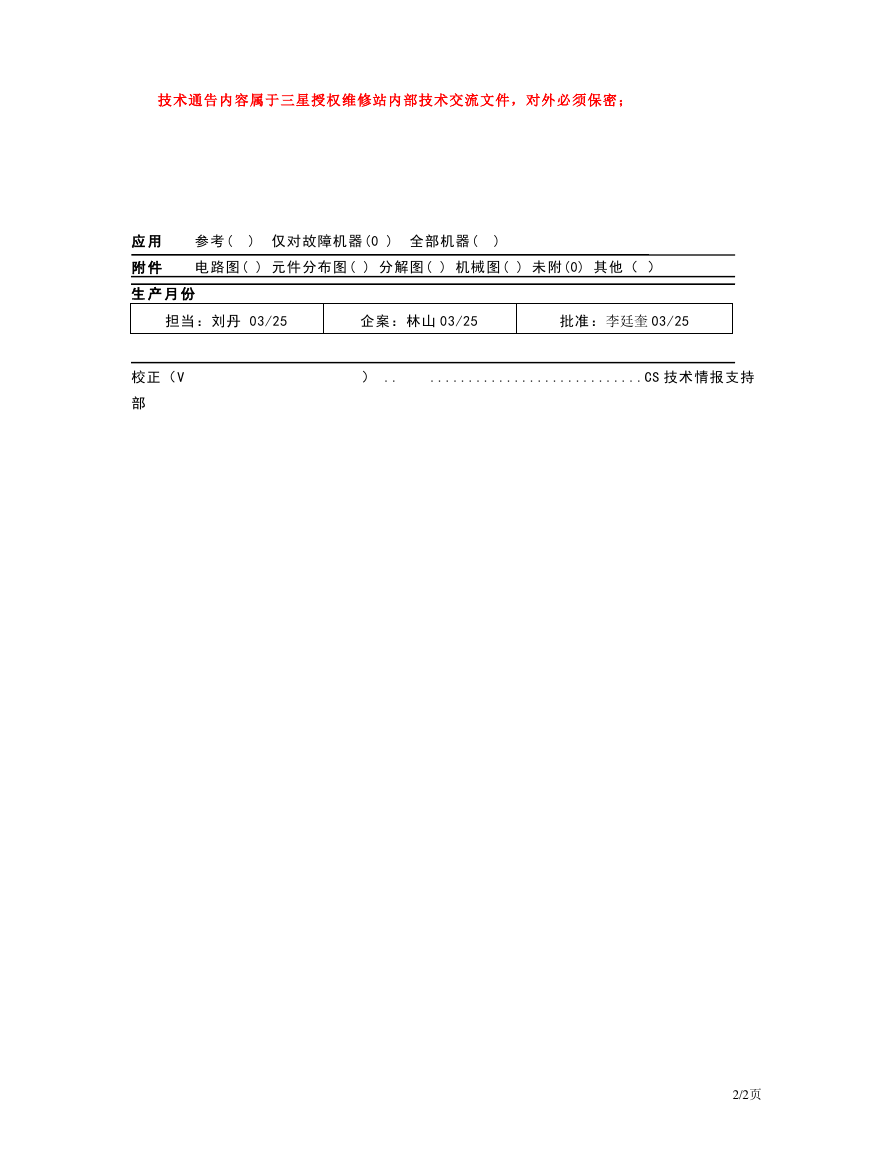

技术通告内容属于三星授权维修站内部技术交流文件，对外必须保密； 应 用 参考( ) 仅对故障机器(0 ) 全部机器( ) 附 件 电路图( ) 元件分布图( ) 分解图( ) 机械图( ) 未附(0) 其他（ ） 生 产 月 份 担当：刘丹 03/25 企案：林山 03/25 批准：李廷奎 03/25 校正（V ） .. ............................CS 技术情报支持 部 2/2页
